MANUAL DE USUARIO EX777NEV6E SIEMENS

Indicaciones generales

Lea attentamente estas instrucciones.
Solo un profesional autorizzato pueda connectar el aparato.
- Una instalación, aperture del aparato, conexión o montaje inadequado supone la perdida de validez de la garantía del producto.
- Desconectar la alimentacion electricaantes de realizarrialquier tipo de trabajo.

• Después de realizar la instalación se debe asegurar que el usuario no pueda acceder a ningún componente electrico.
• No instalar este aparato en barcos o vehículos.

Montaje seguro

Tener en cuenta estasindicaciones de seguidad al montar el aparato.

Solamente un montaje profesional confoa a las instrucciones de montaje能把 garantizar un uso seguro del aparato. El instalador es responsable del funcionaperfecto en el lugar de instalacion.

ADVERTENCIA - iPeligro: magnetismo!

El aparato contiene imanes permanentes.
Estos peuvent reprecutir en el correcto func-. tionamento de implantes electronicos como marcapasos o bombas de insulina.

Las personas con implantes electrónicos deben mantener una distancia minima de 10 cm respecto al aparato.

ADVERTENCIA - Riesgo de lesiones!

Las piezas que estén accesibles durante el montaje peuvent tener los bordes aflilados oCausear cortes al tocarlas.

• Usar guantes de proteccion.

Los produits químicos peuvent ser peligrosos. Para Manipular los produits químicos, esnecessary seguirlas recomendaciones de los fabricantes de dichos produits.

Llevar puesto el equipo de proteccion.

Indicaciones relativas a la connexion electrica

Para conectar electricamente el aparato de forma segura, consultar estasindicaciones.

• Sólo un profesional autorizo o un先进技术 del Servicio de Asistencia con formación españica能把 conectar el aparato. Se tendrá que registrar por las dispositionses de la compañero abastecadora de la electricidad de la zona.
• El aparato debe ser connectado a la instalacion fija y deben ser incorporedados medios de desconexión a la instalación fija de acuerdo a las reglamentaciones de la instalación.
  El fabricante no asume responsabilidadalguna porfallosdefuncionamento o posibles daños derivados de una mala instalacionelectrica.

Tipodeconexión

El aparato pertenece a la classe de proteccion 1. Por estarzon, solo peuteutilizarse conectadoa una conexion con conductor de toma a tierra.

Cable de alimentación

Puede estar connectado en la caja de connexion de la placá de coccción o suministrado con el aparato.

• Los datos de connexion necessarios están indicados en la placá de caracteristicas y en los esquemas de connexion.
• Utilizar únicamente el cable de conexión suministrado con el aparato o por el Servicio de Asistencia Técnica. En caso de besoinar un cable de mayor longitud contacte con el Servicio de Asistencia Técnica. Disponible hasta 2,20 m

Indicaciones relativas al mueble de montaje

Las placas de induccion solo peuvent ser instaladas sobre cajon u hornos con ventilacion forzada. Debajo de la placac de coccion no se pueda instalar frigorificos, lavavajillas, hornos sin ventilacion, lavadoras o secadoras.
- Asegurar de que el mueble empotrado es resistente a una temperatura de 90^ como微量元素.

Encimera

Siga las recomendaciones del fabricante de la encimera.
- Plana, horizontal, estable.

• La encimera donde se instale el aparato debe ser resistente a pesos de 60kg aprox.
• En encimeras finas utilizar un material de refuerzo resistente al calor y a la humedad.
• La planitud de la placá de coccción solo deben comprobarse una vez instalada en el hueco de encastre.

Campana extractora

• La distancia minima entre la campana extractor y la placá de coccción debe ser al menos la distancia indicada en las instrucciones de montaje de la campana de extracción.

Preparación de los muebles de montaje

1. Marcar el hueco del mueble segun el esquema de montaje.

2. Asegurar de que el ángulo de la superficie de corte en relacion con la encimera sea de 90^ .

$$ \rightarrow F i g. \quad 1 $$

1. Retirar las virutas antes de los problemas de corte.
2. Sellar las superficies de corte con material resistente al calor.

Ventilacion

Para asegurar un correcto funciona el aparato se debe tener en cuenta una adequuda ventilacion de la placacoccion. El ventilador situado en la parte inferior del aparato debe aspirar suficiente caudal de aire fresco por lo que los muebles deben estar adaptados para tal proposto.

1. Una separación minima entre la parte trasera del mueble y la pared de la cucina.

$$ \rightarrow F i g. \quad 2 $$

1. Una abertura en la parte superior de la pared trasera del mueble.

$$ \rightarrow \text {F i g .} 3 $$

1. En el caso de no tener unaSeparateda minima de 20mm en la parte trasera del mueble, se deben realizar una abertura en la parte inferior del mismo.

$$ \rightarrow F i g. \quad 4 $$

1. No cerrar el zócalo inferior herméticoamente.

Note: Si el aparato se instala en isla u otro tipo de instalacion no descriita, es imprescindible asegurar la correcta ventilacion de la placac de cocccion.

Montaje sobre cajón

• Para asegurar una buena ventilacion la distancia entre la parte superior de la encimera y la parte superior del caion debe ser 65~mm

$$ \rightarrow F i g. \quad 5 $$

Montaje sobre horno

• Para asegurar una buena ventilación la distancia entre la parte superior de la encimera y la parte superior del frontal del hora de ser de 30 mm y la distancia minima entre el hora y la placía de cocción debe de ser 5 mm.
• Consulte lasindicaciones de montaje del horno por si fuera necessario augmentar la distancia entre la placacdecoccionyelhorno.

$$ \rightarrow F i g. ⑥ $$

Colocar el cable de alimentación en la caja de connexion

Requisito: En aparatos sin cable de conexión premontado.

1. Dar la vuelta a la plac de cocción y colocarla sobre la misma base del embalaje, sobre un pano o superficie apta para evaporar rayaduras. → Fig. 7
2. Levantar la tapa de la caja de connexion con referencia de un destornillador. Fig. 8
3. Qutar el tornillo de sujeción y levantar la abrazada contips de un destornillador. Fig.9
4. Conectar exclusivamente según el esquema de conexiónado de la caja de conexión:

Fig. 10
- BN: Marrón
- BU: Azul
- GN/YE: Verde yamarillo
- BK: Negro
- GY: Gris

Nota: Si se realiza la connexion de acuerdo al esquema 2L/2N se deben modifier la disposicion de los puentes siguiendo el esquema de connexion.

1. Asegúrese de que los tornillos de la caja de conexión queden apretados afterwards de realizar la conexión de los cables.
2. Fijar el cable de alimentacion con la abrazadora y colocar el tornillo de sujeccion. Fig. 11
3. Alojar adecuadamente los cables en la zona central de la caja de connexion. Cerrar la tapa de la caja de connexion.

Instalar los railes de sujeción

• Instalar los railes de sujeción en el mueble.

• En encimeras de piedra,PEGAR los railes. Utilizar cola adhesiva termoestable que sea apropiada para unir metal y piedra y que sea resistente a una temperatura como minimo de 90^

• No utilizes silicona para tapar las juntas.
• Si hay instaladas una guías de sujeción, guitarlas e instalar las guías新模式.
• En encimeras alicatadas usar los agujeros de rosca inferiores.
  →Fig.12

Colocar la placá de coccción

1. Encajjar la placan el hueco. Fig. 13
2. En encimeras alicatadas sellar las juntas entre los azulejos con caucho de silicona.

Note: No doclar ni aprisionar el cable de conexión ymantenerlo alejado de bordes aflilados y partes calientes.

Conectar el aparato a la red electrica

Requisito: Tener en cuenta los datos de connexion indicados en la placar de caracteristicas.

1. Conectar exclusivamente según el esquema de conexión:

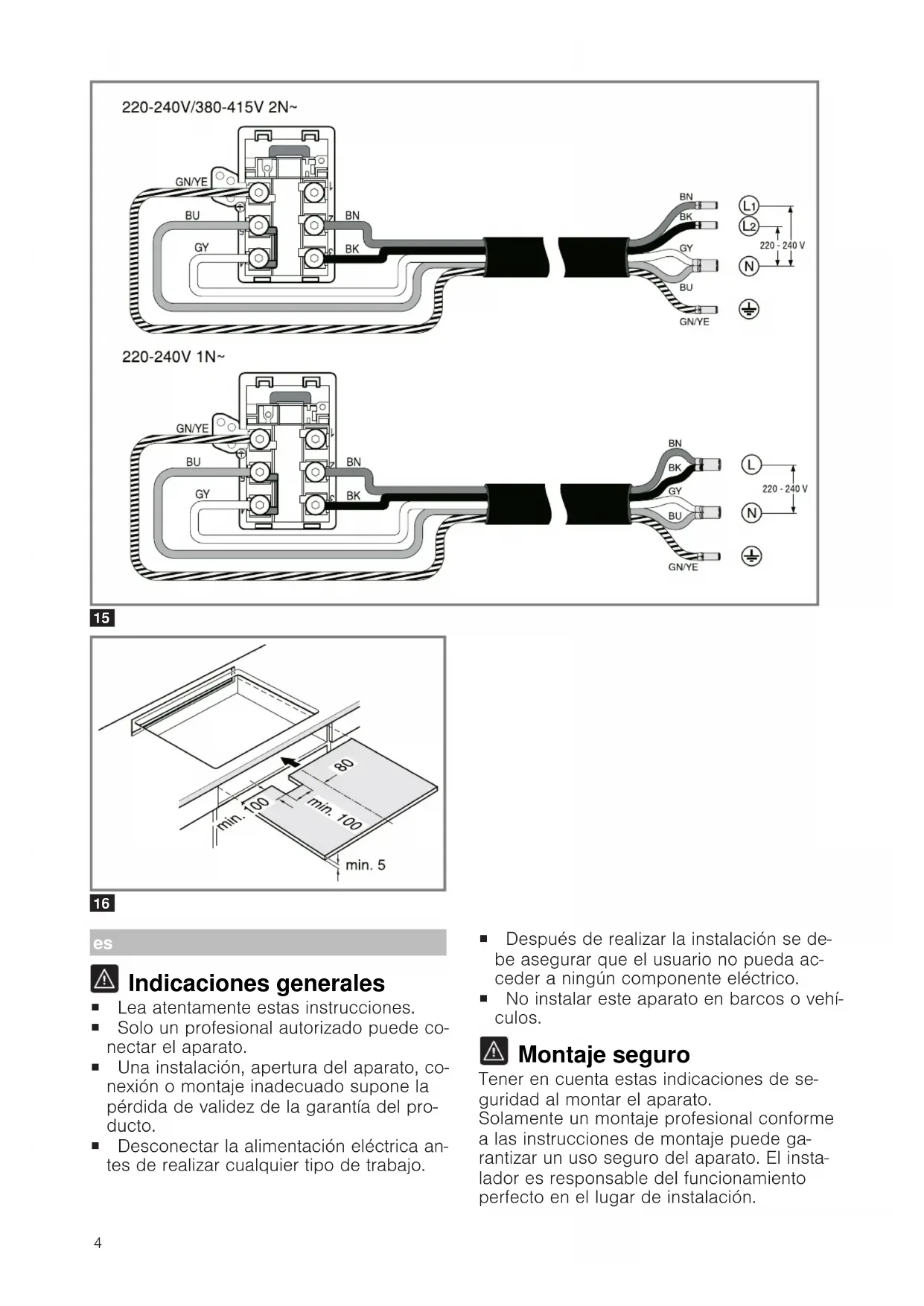

→Fig.14,→Fig.15
- BN: Marrón
- BU: Azul
- GN/YE: Verde yamarillo
- BK: Negro
- GY: Gris

Nota: Según el tipo de connexion puede ser necessario modifier la disposición de los terminales suministrados por fabrica. Paraarlo está necessarioURTAR los terminales y eliminar el aislante necessario para colocar un terminal que una dos cables.

1. Comprobar el funciona: si el panel indica- dor del aparato aparece 4000 Esogifica que está mal connectado. Desconectar el aparato de la red y comprarla instalacion del cable de alimentacion.

Combinaciones especiales

Solo en el caso de instalar la placá de coccción sobre unorno dedistinctofabricante,utilizarunsoporte intermedio de madera.

Fig. 16

Desmontar el aparato ATENCLON

Las herramrientas poder danar el aparato.

No hacer palanca con el aparato desde arriba hacia fauna.
1. Desconectar el aparato de la red electrica.
2. Extraer la plac de cocción ejerciendo presión desde abajo.

de

Allgemeine Hinweise

AVISO - Perigo: magnetismo!

O aparelho inclui imanes permanentes. Estes poder afetar implantes eletronicos, porexample, pacemakers ou bombas de insulina.
