Type de produit	Table de cuisson à induction encastrable
Marque	Siemens
Modèle	EX777NEV6E
Alimentation	230 V monophasé ou 400 V triphasé, 50/60 Hz
Nombre de zones de cuisson	4 zones à induction
Puissance totale	Environ 7,4 kW
Classe de protection	I
Hauteur	50 mm (estimation)
Poids	Environ 12 kg
Matériau de la surface	Vitrocéramique
Fonctions de sécurité	Arrêt automatique, verrouillage enfant, indicateur de chaleur résiduelle
Protection contre les aimants	Oui, aimants permanents, respecter 10 cm des implants
Installation	Encastrable, nécessite une ventilation adéquate
Nettoyage	Produit spécifique pour vitrocéramique, pas de produits abrasifs
Raccordement électrique	Par spécialiste agréé, schéma de raccordement fourni
Compatibilité casseroles	Fonds ferromagnétiques uniquement

FOIRE AUX QUESTIONS - EX777NEV6E SIEMENS

Comment installer correctement la table de cuisson ?

Suivez les instructions de montage fournies. Respectez les distances minimales de ventilation (par exemple, 20 mm à l'arrière du meuble). Utilisez un plan de travail résistant à la chaleur jusqu'à au moins 90 °C. Ne placez pas l'appareil au-dessus d'un réfrigérateur ou d'un lave-vaisselle.

Quels types de meubles d'encastrement sont adaptés ?

Vous pouvez installer la table à induction uniquement via des tiroirs ou des trous à ventilation forcée. Ne pas installer de réfrigérateur, de lave-vaisselle, de four non ventilé ou de lave-linge en dessous.

Comment brancher électriquement l'appareil ?

Faites appel à un spécialiste agréé. Utilisez le cordon d'alimentation fourni et respectez le schéma de raccordement (BN: marron, BU: bleu, GN/YE: jaune/vert, BK: noir, GY: gris). L'appareil doit être raccordé à une installation fixe avec sectionneur.

Quelle distance de sécurité pour les personnes avec implants ?

L'appareil contient des aimants permanents. Les personnes portant un implant électronique (stimulateur cardiaque, pompe à insuline) doivent respecter une distance minimum de 10 cm avec l'appareil.

Comment nettoyer la table de cuisson ?

Utilisez un nettoyant spécifique pour vitrocéramique et un chiffon doux. Évitez les produits abrasifs, les éponges métalliques et les nettoyeurs vapeur. Nettoyez après chaque usage pour éviter les résidus brûlés.

Que faire si l'affichage indique U40 ou E40 ?

Ces codes indiquent que l'appareil n'est pas correctement raccordé. Débranchez l'appareil de l'alimentation secteur et vérifiez le branchement du câble d'alimentation selon le schéma de raccordement.

Puis-je installer un four sous la table de cuisson ?

Oui, à condition de respecter une distance minimale de 5 mm entre le four et la table de cuisson, et une distance de 30 mm entre la surface du plan de travail et la façade du four.

Comment démonter la table de cuisson ?

Débranchez d'abord l'alimentation électrique. Ne faites jamais levier avec des outils. Faites pivoter la table de cuisson en la poussant par le bas pour la dégager de la découpe.

L'appareil est-il compatible avec des casseroles en cuivre ?

Non, l'induction nécessite des récipients à fonds ferromagnétiques (fonte, acier, inox adapté). Le cuivre, l'aluminium ou le verre ne conviennent pas.

Où trouver la plaque signalétique ?

La plaque signalétique se trouve généralement sous la table de cuisson. Elle indique les valeurs de raccordement, la puissance et le numéro de série. Consultez-la avant toute installation.

MODE D'EMPLOI EX777NEV6E SIEMENS

Lisez attentivement cette notice. - Seul un spécialiste/agréé est autorisé à brancher l'appareil. - Une installation, une ouverture de l'appareil, un raccordement ou un montage incorrects annulent la validité de la garantie du produit. - Avant toute intervention sur l'appareil, coupez l'alimentation électrique. - Après l'installation, s'assurer que l'utilisateur n'a aucun accès aux pièces électriques. N'utilisez jamais cet appareil dans un bateau ou un véhicule.

Installation en toute sécurité

Respectez les consignes de sécurité lors de l'installation de cet appareil.

La sécurité de l'appareil à l'utilisation est garantie s'il a été incorporé conformément aux instructions de montage. Le monteur est

responsable du fonctionnement correct de l'appareil sur le lieu où ce dernier est installé.

Avertissement - danger : magnétisme !

L'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. des stimulateurs cardiaques ou des pompes à insuline.

Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

Avertissement - risque de blessure!

Les pièces accessibles lors de l'installation peuvent avoir des arêtes vives et provoquer des coupures.

• Portez des gants de protection. Les produits chimiques peuvent être dangereux. Les recommandations des fabricants de produits chimiques doivent être respectées lors de la manipulation de produits chimiques.
• Portez un équipement de protection.

Conseils concernant le branchement électrique

Respectez les conseils suivants pour pouvoir effectuer le branchement électrique de l'appareil en toute sécurité.

• Seul un spécialiste agréé ou un technicien de service spécifique formé est habilité à raccorder l'appareil. La personne doit être agréée conformément aux réglementations locales du pays et de la compétence en électricité.
• Raccorder l'appareil à une installation fixe et des sectionneurs correspondants doivent être installés conformément aux prescriptions d'installation.
• Le fabricant décline toute responsabilité pour des dérangements ou dommages eventuels dus à une installation électrique incorrecte.

Type de connexion

Cet appareil est conforme à la classe de protection 1. Par conséquent, utiliser l'appareil uniquement avec une prise à conducteur de protection.

Cordon d'alimentation

Le cordon d'alimentation peut être raccordé à la prise de raccordement de la table de cuisson ou être joint à l'appareil.

• Vous trouvez les valeurs de raccordement requises sur la plaque signalétique et sur le schéma de raccordement. Utiliser uniquement le câble de raccordement fourni avec l'appareil ou fourni par le service après-vente. Si vous avez besoin d'un câble plus long, contactez le service après-vente. Des cordons d'alimentation secteur jusqu'à 2,20 m de longueur sont disponibles.

Conseils concernant les meubles d'encastrement

• Vous pouvez installer la table à induction uniquement via des tiroirs ou des trous à ventilation forcée. Ne pas installer de réfrigerateur, de lave-vaiselle, de four non ventilé ou de lave-linge sous la table de cuisson. S'assurer que les meubles d'encastrement résistent à la chaleur jusqu'à au moins 90°C.

Plan de travail

Respecter les recommandations du fabricant du plan de travail.

• À plat, à l'horizontal, stable. Le plan de travail dans lequel vous intégrez l'appareil doit pouvoir supporter une charge d'environ 60 kg. Pour des plans de travail minces, utiliser un matériel de renforcement résistant à la chaleur et à l'humidité.
• Vérifier la planité de la table de cuisson une fois qu'elle est montée.

Hotte

La distance entre la hotte et la table de cuisson doit être au moins égale à la distance indiquée dans les instructions de montage de la hotte.

Préparation des meubles d'encastrement

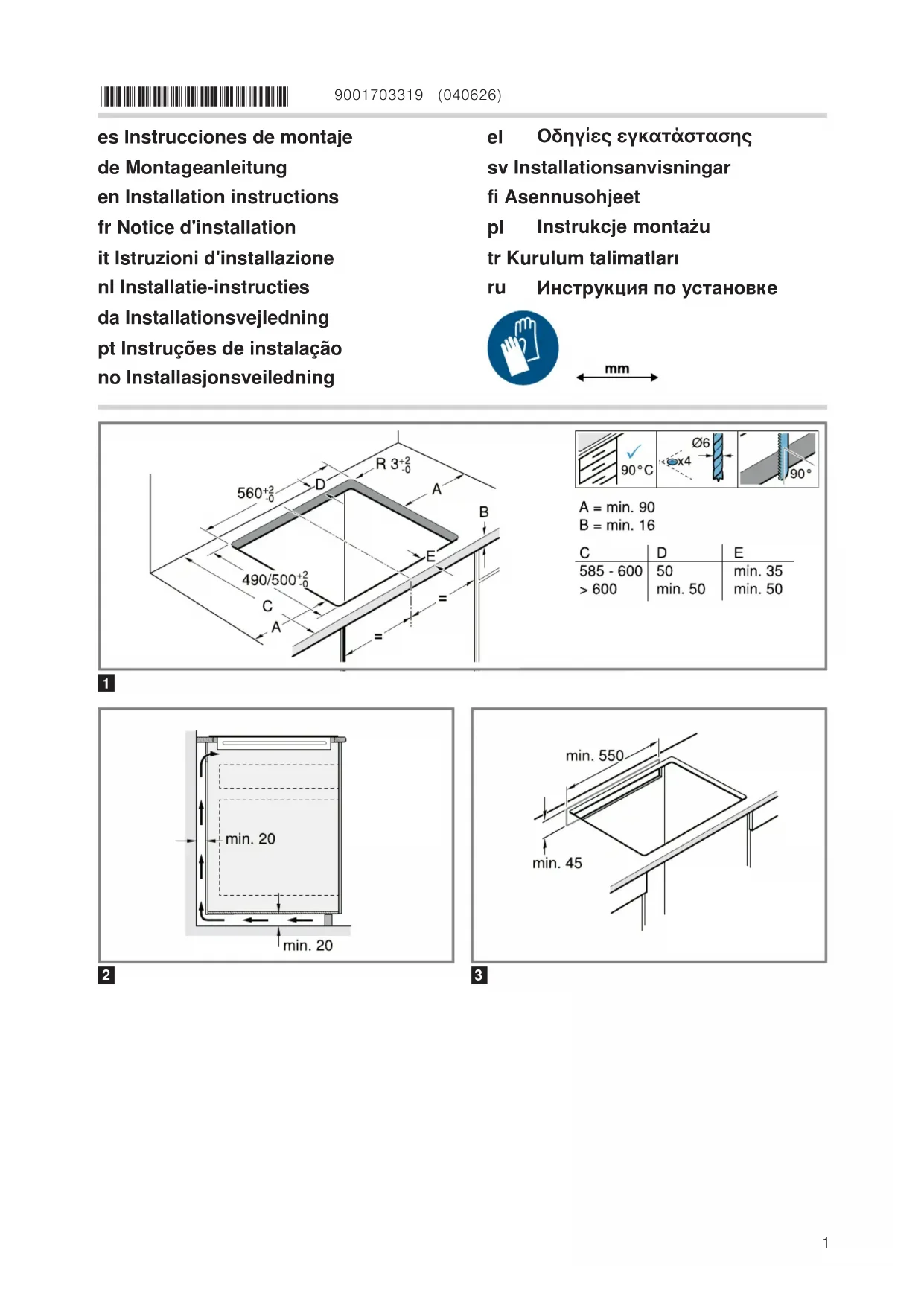

1. Marquer la découpe des meubles selon le croquis de montage.
2. Veiller à ce que l'angle du chamfer de la découpe par rapport au plan de travail soit de. Fig. 1
3. Éliminer les copeaux après les travaux de découpe.
4. Sceller les chants de coupe de façon thermosstable.

Ventilation

Afin de garantir un fonctionnement correct de l'appareil, la table de cuisson doit être suffisamment ventilée. La ventilation dans la partie inférieure de l'appareil requiert une ambiance d'air frais suffisante. Par conséquent, adapter si nécessaire le mobilier à cette fin.

1. Respecter une distance minimale entre l'arrière du meuble et la paroi de la cuisine. → Fig. 2
2. Dégager une ouverture en haut à l'arrière du meuble. Fig. 3
3. Si la distance minimale de 20 m n'est pas respectée à l'arrière du meuble, créer une ouverture au fond. Fig.4
4. Ne pas fermer le socle inférieur de façon hermétique.

Remarque: Si vous montez l'appareil dans un flux de cuisson ou à un autre emplacement non décrit, veillez à une ventilation ajustée de la table de cuisson.

Montage au-dessus d'un tiroir

• Afin d'assurer une bonne ventilation, la distance entre la surface du plan de travail et la partie supérieure du tiroir doit être de 65 mm. →Fig.

Montage au-dessus d'un four

Pour garantir une bonne ventilation, la distance entre la partie supérieure du plan de travail et la surface de la façade du four doit être de 30 mm et la distance minimale entre le four et la table de cuisson doit être de 5 mm. - Consultez les instructions de montage du four si vous devez agrandir la distance entre la table de cuisson et le four.

Fig. 6

Poser le cordon d'alimentation dans la prise de raccordement

Condition : Pour les appareils sans bloc secteur prémonté.

1. Retourner la table de cuisson et placer un chiffon ou une autre surface sur le fond de l'emballage pour éviter toute rayure.

$$ \rightarrow \text {F i g.} 7 $$

1. Soulevez le couvercle de la prise de raccordement à l'aide d'un tournevis.

$$ \rightarrow F i g. \quad 8 $$

1. Desserrez la vis de fixation et soulevez le collier de serrage à l'aide d'un tournevis.

$$ \rightarrow F i g. \quad 9 $$

1. Effectuer le raccordement à la prise de raccordement uniquement conformément à la figure :

$$ \begin{array}{l} \rightarrow \text {F i g.} \quad 1 0 \ - B N: m a r r o n \ - \mathrm {B U}: \text {b l e u} \ - G N / Y E: j a n e \quad e t \quad v e r t \ - \text {B K}: \text {n o i r} \ - G Y: \text {g r i s} \ \end{array} $$

Remarque: Lorsque vous effectuez le raccordement selon le schéma de raccordement 2L/2N, il convient de modifier la disposition des ponts de façon correspondante au schéma de raccordement.

1. Après le raccordement du câble, serrer les vis de la prise de raccordement correctement.
2. Fixer le cordon d'alimentation avec le collier de serrage et serrer les vis de fixation.

$$ \rightarrow \text {F i g.} \quad \mathbf {M} $$

1. Placer les câbles dans la partie centrale de la prise de raccordement. Fermez le couvercle de la prise de raccordement.

Monter les barrettes de fixation

Monter les barrettes de fixation dans le meuble.

$$ \rightarrow \text {F i g.} 1 2 $$

• Coller les barrettes de fixation sur le plan de travail en pierre. Utiliser une colle thermofusible appropriée pour le collage de métaux et de pierre, résistance à la température d'au moins 90°C.
• Ne pas utiliser de silicone pour le joint d'étanchéité.
• Si des barrettes de fixation sont déjà montées, les retirez et en montez de nouvelles.
• En cas de plans de travail carrelés, utiliser les alésages taraudés inférieurs.

Mise en place de la table de cuisson

1. Introduire la table de cuisson dans la découpe. → Fig. 13
2. En présence de plans de travail carrelés, étanchéifier les joints du carrelage avec un joint en silicone.

Remarque: Ne pliez pas ou ne coincez pas le câble de raccordement et tenez-le éloigné des arêtes coupantes et des éléments chauds.

Branchement de l'appareil

Condition : Respecter les valeurs de raccordement figurant sur la plaque signalétique.

1. Procéder au raccordement uniquement selon le schéma de raccordement :

Fig. 14, Fig. 15 - BN : marron - BU : bleu - GN/YE : jaune et vert - BK : noir - GY : gris

Remarque : Selon le type de raccordement, vous nevez modifier eventuellement les bornes fournies par l'usine. Pour ce faire, vous nevez eventuellement raccourcir les bornes et enlever la matière isolante pour utiliser une borne reliant deux cables.

1. Vérifier l'état de fonctionnement : si l'affichage de l'appareil U40u E40 paraît cela signifie qu'il n'est pas correctement raccordé. Débrancher l'appareil de l'alimentation secteur et vérifier le branchement du câble d'alimentation au réseau électrique.

Combinaisons spéciales

Si vous installez la table de cuisson au-dessus d'un four d'une autre marque, utilisez un plateau vapeur en bois.

→Fig. 16

Attention!

Les outils risquent d'endommager l'appareil.

Ne jamais extraire l'appareil en faisant levier. 1. Débrancher l'appareil du réseau électrique. 2. Faire pivoter la table de cuisson en la poussant par le bas.
