EX777NEV6E - Kuchenka SIEMENS - Bezpłatna instrukcja obsługi

Typ produktu	Indukcyjna płyta grzewcza do zabudowy
Marka	Siemens
Model	EX777NEV6E
Zasilanie	230 V jednofazowe lub 400 V trójfazowe, 50/60 Hz
Liczba stref grzewczych	4 strefy indukcyjne
Całkowita moc	Około 7,4 kW
Klasa ochronności	I
Wysokość	50 mm (szacunkowo)
Waga	Około 12 kg
Materiał powierzchni	Ceramika szklana
Funkcje bezpieczeństwa	Automatyczne wyłączanie, blokada dziecka, wskaźnik ciepła resztkowego
Ochrona przed magnesami	Tak, magnesy trwałe, zachować 10 cm od implantów
Instalacja	Do zabudowy, wymaga odpowiedniej wentylacji
Czyszczenie	Specyficzny środek do ceramiki szklanej, bez produktów ściernych
Podłączenie elektryczne	Przez autoryzowanego specjalistę, schemat podłączenia w zestawie
Kompatybilność garnków	Tylko dna ferromagnetyczne

Często zadawane pytania - EX777NEV6E SIEMENS

Jak prawidłowo zainstalować płytę grzewczą?

Postępuj według dostarczonej instrukcji montażu. Zachowaj minimalne odległości wentylacyjne (np. 20 mm z tyłu mebla). Użyj blatu odpornego na ciepło co najmniej do 90 °C. Nie umieszczaj urządzenia nad lodówką ani zmywarką.

Jakie typy mebli do zabudowy są odpowiednie?

Płytę indukcyjną można instalować tylko przez szuflady lub otwory z wymuszoną wentylacją. Nie instaluj pod spodem lodówki, zmywarki, piekarnika bez wentylacji ani pralki.

Jak podłączyć urządzenie elektrycznie?

Wezwij autoryzowanego specjalistę. Użyj dostarczonego przewodu zasilającego i postępuj zgodnie ze schematem podłączenia (BN: brązowy, BU: niebieski, GN/YE: żółto-zielony, BK: czarny, GY: szary). Urządzenie musi być podłączone do stałej instalacji z wyłącznikiem odcinającym.

Jaka odległość bezpieczeństwa dla osób z implantami?

Urządzenie zawiera magnesy trwałe. Osoby z implantem elektronicznym (rozrusznik serca, pompa insulinowa) muszą zachować minimalną odległość 10 cm od urządzenia.

Jak czyścić płytę grzewczą?

Użyj specyficznego środka do ceramiki szklanej i miękkiej szmatki. Unikaj produktów ściernych, metalowych gąbek i myjek parowych. Czyść po każdym użyciu, aby uniknąć przypalonych resztek.

Co zrobić, gdy wyświetlacz pokazuje U40 lub E40?

Te kody oznaczają, że urządzenie nie jest prawidłowo podłączone. Odłącz urządzenie od zasilania i sprawdź podłączenie kabla zgodnie ze schematem.

Czy mogę zainstalować piekarnik pod płytą grzewczą?

Tak, pod warunkiem zachowania minimalnej odległości 5 mm między piekarnikiem a płytą oraz 30 mm między powierzchnią blatu a frontem piekarnika.

Jak zdemontować płytę grzewczą?

Najpierw odłącz zasilanie. Nigdy nie używaj narzędzi jako dźwigni. Obróć płytę, popychając ją od dołu, aby wysunąć ją z wycięcia.

Czy urządzenie jest kompatybilne z garnkami miedzianymi?

Nie, indukcja wymaga naczyń z dnem ferromagnetycznym (żeliwo, stal, odpowiednia stal nierdzewna). Miedź, aluminium i szkło nie nadają się.

Gdzie znaleźć tabliczkę znamionową?

Tabliczka znamionowa znajduje się zazwyczaj pod płytą grzewczą. Podaje dane podłączenia, moc i numer seryjny. Sprawdź ją przed instalacją.

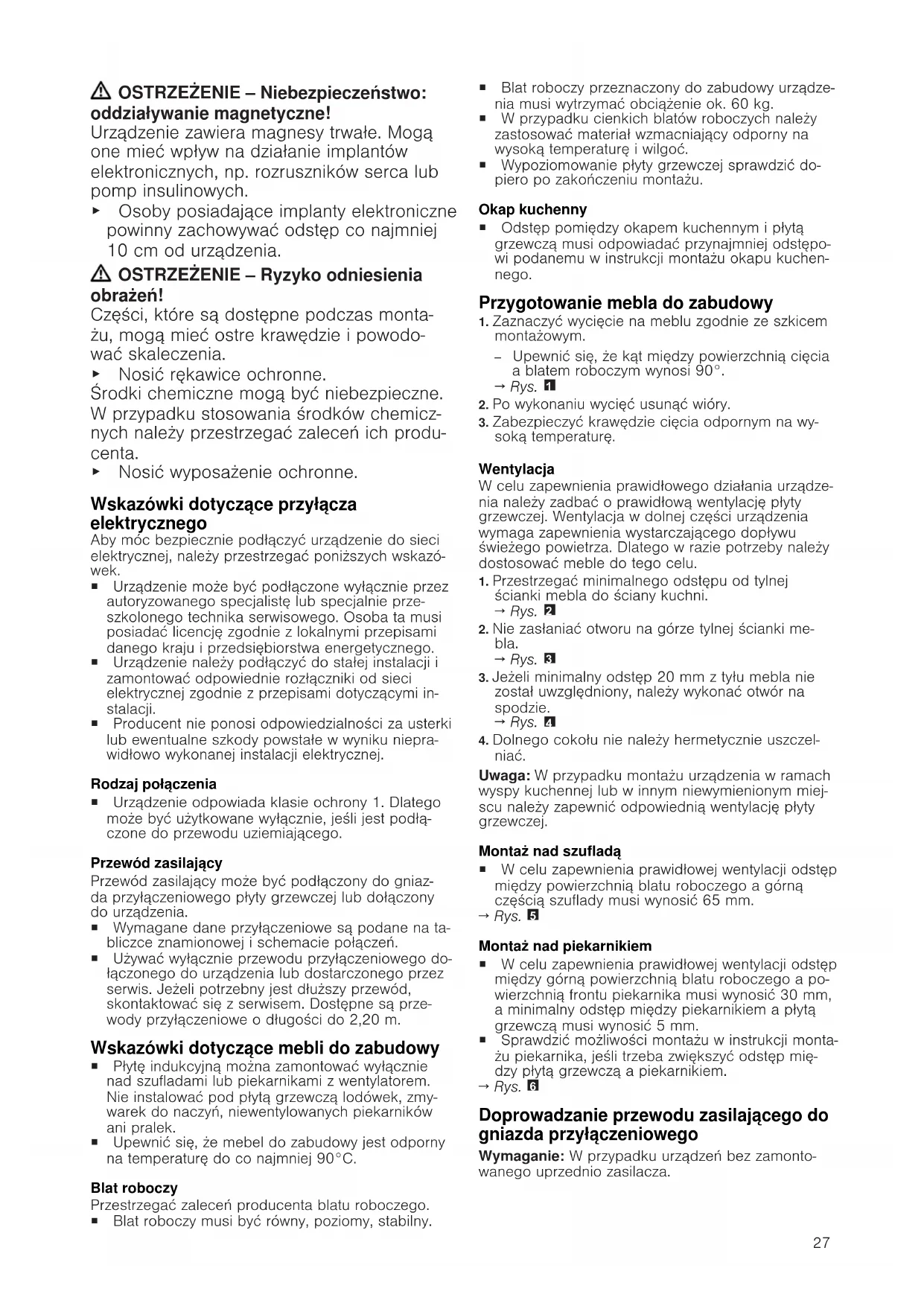

INSTRUKCJA OBSŁUGI EX777NEV6E SIEMENS

Nalezy dokladnie przyczytać niniejsza instrukcje.
Tylko certyfikowy fachowiec要去 podlączyć urzadzenia.
- Nieprawidłowa instalacja, otwarcie urzadzenia, podłaczenia lub montaż powoduja uniewañnienie gwarancji na produkt.
- Przed przystapieniem do jakichkolwiek prac odączyc zasilanie.
- Po ukończeniu instalacji naleź upewnić sie, ze uzytkownik nie ma dostepu do elektrycznych elementów.
Nigdy nie uzywac tego urzadzenia na todziach lub pojazdach.

Bezpieczny montaż

Podczas montazu urzadzenia nalezy przy strzegac zasad bezpiecznychstwa.

Bezpieczentwo podczas uzytkowania za pewnione jest tylko po prawidowym zamontowani zgodnie z instrukcja montazu. Monter jest odpowiedzialny za prawidlowe dziaranie urzadzenia w mistrscu instalacji.

OSTRZEZENIE - Niebezpieczenstwo: oddziaływanie magnetyczne!

Urzadzenie zawiera magnesy trwate. Moga onemie wplyw na dziatanie implantow elektronicznych, np. Rozrusznikow serca lub pomp insulinowych.

• Osoby posiadajace implanty elektroniczne powinny zachowywać odstep co najmiej 10 cm od urzadzenia.

OSTRZEŽENIE - Rzyko odniesenia obražen!

Częsci, króre są dostepne podczas montażu, mogamieć ostre krawędzie i powodowej skaleczenia.

Nosić rekawice ochonne.

Środki chemiczne moga byc niebezmieczne. W przypadku stosowania Środków chemiznych sąȩzy przyestrzejaco zalecen ich produkta.

Nosić wyposzażenie ochronne.

Wskazówki dotyczę przylacza elektrycznégo

Aby moc bezpiecznie podlączyć urzadzenia do sieci elektrycznej, naleź przy restręgać ponieszych wskazówek.

Urødzenie moze byc podlaczone wylicznie przy autoryzowanego SPECIALIST lub SPECIALNIE przeszkolonego technika serwisowej. Osoba ta musi posiada licencije zgodnie z lokalmymi przypisami danego kraju i przydsiejbiorstwa energetyczneo.
- Urzadzenie nalewy podłuczyc do statej instalacji i zamontowac odpowiednie rozlaczniki od sieci elektrycznej zgodnia z przypisami dotyczymi instalacji.
Producent Nie ponosi odpowiedzialnosci za uterki lub ewentualne szkody powstate wwyniku nieprawidlowo wykonanej instalacji elektrycznej.

Rodzaj polaczenia

Urødzenie oppowiada klasie ochry 1. Dlatego peut bec uzytkowane wyłacznie, jesti jest podlaczone do przywodu uziemjaçego.

Przewód zasilajacy

Przewód zasilajcy要去c podlączony do gniażda przytȩczeniowego pły grzewciej lub doźćzony do urzadzenia.

Wymagane dane przytaczeniowe są podane na tabliczce znamionowej i schemacie połaczenia.
Uzywac wyłacznie przy.§czeniowego doćzaczonego do urzadzenia lub dostarczonego przyż serwis. Jeźeli potrzebny jest dluszysz przyówod, skontakłowac sie z serwisem. Dostepne są przywody przy.§czeniowe o dlugosci do 2,20 m.

Wskazówki dotyczemebli do zabadowy

• Pfyte indukcyjna要考虑zamontowacwylacznie nad szufladami lub piekarnikami z wentylatorem. Nie instalowac pod pfya grzewcza lodowek, zmywarek do naczyn, niewentylowanych piekarnikow ani pralek.
  Upewnic sie, ze mebel do zabadowy jest odpornny na temperature do co najmiej 90^

Blat roboczy

Przestrzegać zalecen producenta blatu roboczego.
- Blat roboczym musi byc rowny, poziomy, stabilny.

• Blat roboczny przyznaczony do zagudowy urzadzenia musi wytrzymać obciañenie ok. 60 kg.
  W przypadku cienkich blatant roboczych sązy zastosowac material wzmacniajacy odpornny na wysoka temperature i wilgoć.
  Wypoziomowanie pły grzewciej sprawdzić dopiero po zakończeniu montazu.

Okap kuchenny

• Odstep pomiedzy okapem kuchennym i plyta grzewcza musi odpowiadać przyznajmiej odstepoWi podanemu w instrukcji montazu okapu kuchenego.

Przygotowanie mebla do zagudowy

1. Zaznaczyc wyciecie na meblu zgodnie ze szkicem montażowym.

2. Upewnic sie, ze kát miedzy powierzchnia cięcia a blatem roboczymDynosi 90^
   →Rys.

3. Po wykonaniu wyciec usunac wiory.

4. Zabeepieczyc krawedzie cięcia odpornym na wysocka temperaturé.

Wentylacja

W celu zapewnienia prawidlowego dzialania urzadzenia nalezy zadbac o prawidlowa wentylacje plyty grzewczej. Wentylacja w dolnej czeci urzadzenia wymaga zapewnienia wystarczajacego dopwywu swiezego powietra. Dlatego w razie potrzeby nalezy dostosowac meble do tego celu.

1. Przestrzejagć minimalnégo odstepu od tylnej scianki mebla do sciany kuchni. Rys.
2. Nie zaslaniac otworu na gorze tylnej scianki mebla. Rys. 31
3. Ježeli minimaly odstep 20 mm z tylu mebla nie zostal uwzglédniony, nalezy wykonac otwor na spodzie. Rys.
4. Dolnego cokolu nie nalezy hermetycznie usczelniac.

Uwaga: W przypadku montazu urzadzenia w ramach wyspy kuchennej lub w innym niewymienionym mistrscu nalezy zapewnić odpowiednia wentylacje pty grzewczyj.

Montaz nad szuflada

W celu zapewnienia prawidlowej wentylacji odstep miedzy powierzchnia blatu roboczego a gorna czescia szuflady musi winosic 65 mm.

→Rys.

Montaz nad piekarnikiem

W celu zapewnienia prawidlowej wentylacji odstep miedzy gorna powierzchnia blatu roboczego a powierzchnia frontu piekarnika musiwynosic 30~mm a minimalny odstep miedzy piekarnikiem a plytagrzewcza musiwynosic 5 mm.
Sprawdzić moziwość montaź w instrukcji montaź piekarnika, jesti trzeba zȩkszyc odstep między płyą grzewczą a piekarnikiem.

→Rys. 6

Doprowadzanie przewodu zasilajacego dogniazda przyłączeniowej

Wymaganie: W przypadku urzadzen bez zamontowanego uprzejnio zasilacza.

1. Pfyte grzewcza obrócić i połozyc na dnie opakowania, na sciereczce lub na innej powierzchni, abyunikné zarysowan. → Rys. 7
2. Za pomocagwretaka podnieszcPokrywe gniazda przylaczeniowego. Rys 8
3. Odkrećić招投标 mucujac i za pomocaj wkrétaka uniesć opaske zaciskowa. → Rys. 9
4. Podlaczac do gniazda przyłączeniowej wyłącznie zgodnie z rysunkiem:

Rys. 10
- BN: brazowy
- BU: niebieski
- GN/YE: zólty i Zielony
- BK: czarny
- GY: szary

Uwaga: W przypadku podłaczenia wedlug schematu połaczenia 2L/2N sąȩzy zmieniec uklad mostków zgodnie ze schematem.

1. Po podłaczeniu przygewodu poprawnie dokrecić sru-by na gnieźdie przyłączeniowym.
2. Przewód zasilajcy przymocowej za pomocapi opaski zaciskowej i dokrecic srubemocujaca. Rys.
3. Ulozyc kable w srodkowej czesi gniazda przylaczeniowego. ZamknacPokrywe gniazda przylaczeniowego.

Montaż szyn mocujacych

Zamontowac szyny mocujace do mebla.

• Przykleic szyny mocujace do kamienego blatu roboczego. Uzywac kleju topliwego odpowiedniego do klejenia metalu i kamieni, odporngo na temperature minimum 90^ .
• Do uszczelniania nie uzywać silikonu.
• Jeźeli szyny mocujuce są judz zamontowane, na-lezy je usunanć i zamontowac nowe.
• W przypadku blatów roboczych wyloźonych płytkami uzyc dolnych otworów gwintowanych.
  →Rys.

Montaż płyty grzewczyj

1.Plyte grzewcza osadzic w wycieciu.

Rys. 13

1. W przypadku blatów roboczych wylożonych płytkami uszczelnic fugi kauczukiem silikonowym.

Uwaga: Nie zaginać ani nie zaciskać przyłączeniowego i trzymać go z dala od ostrych krawędzi i gorących czȩci.

Podłuczanie urzadzenia

Wymaganie: Nalezy przyestrzegać danych dotyczacych połaczenia podanych na tablicze znamionowej.

1. Podlączać wyłącznie zgodnia ze schematem połaczenia:

Rys. 14, Rys. 15
- BN: brazowy
- BU:niebieski
- GN/YE: zófty i Zielony
- BK: czarny
- GY: szary

Uwaga: W zaleznosci od rodzaju przyłączaMZe koniecznazmiana rozmieszczenia dostarczanych fabrycznie zacisków. W tym celu nalezy wrazie potrzeby skroci zaciski i usunac izolacja, aby zamontowac zacisk, ktory placzy dwa przywody.

1. Sprawdzanie gotowosci do pracy: jesti na wskażniku urzadzenia pojawi sie 4000bEosHa- dzenie nie jest prawidlowo podlaczone. Odlaczyc urzadzenia od zasilania i sprawdzić podlaczenia przyzewodu zasilajacego do sieci.

Specjalne kombinacje

W przypadku montazu pły grzewczyj nad piekarni-kiem(innerj marki nalezy zastosowac drewniana pły财税gradzajaca.

→Rys. 16

Demontaz urzadzenia UWAGA!

Narędzia mogu uszkodzić urzadzenia.

Nigdy wyciagac urzadzenia od gory.

1. Odłaczyc urzadzenia od sieci elektrycznej.
2. Wypchnac pIyte grzewcza od doTu.

tr
