MANUAL DE USUARIO IR Control Pro 8 MARMITEK

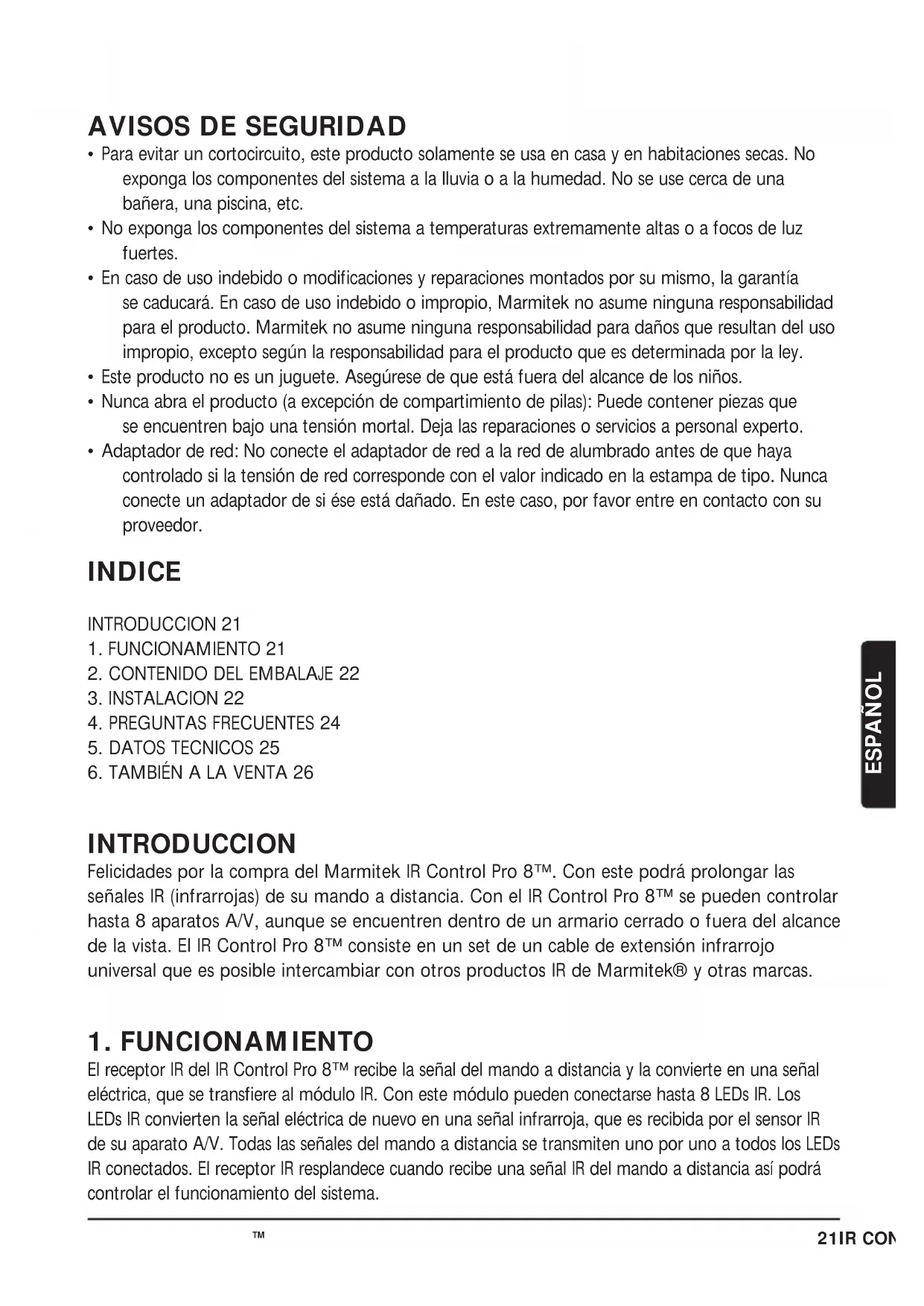

• Para evitar un cortocircuito, este producto solamente se usa en casa y en habitaciones secas. No exponga los componentes del sistema a la lluvia o a la humedad. No se use cerca de una bañera, una piscina, etc.
• No exponga los componentes del sistema a temperaturas extremamente altas o a focos de luz fuertes.
• En caso de uso indebido o modificaciones y reparaciones montados por su mismo, la garantía se caducará. En caso de uso indebido o impropio, Marmitek no asume ninguna responsabilidad para el producto. Marmitek no asume ninguna responsabilidad para daños que resultan del uso impropio, excepto según la responsabilidad para el producto que es determinada por la ley.
• Este producto no es un juguete. Asegúrese de que está fuera del alcance de los niños.
• Nunca abra el producto (a excepción de compartimiento de pilas): Puede contener piezas que se encuentren bajo una tensión mortal. Deja las reparaciones o servicios a personal experto.
• Adaptador de red: No conecte el adaptador de red a la red de alumbrado antes de que haya controlado si la tensión de red corresponde con el valor indicado en la estampa de tipo. Nunca conecte un adaptador de si ése está dañado. En este caso, por favor entre en contacto con su proveedor.

INDICE

INTRODUCCION 21

1. FUNCIONAMIENTO 21
2. CONTENIDO DEL EMBALAJE 22
3. INSTALACION 22
4. PREGUNTAS FRECUENTES 24
5. DATOS TECNICOS 25
6. TAMBIÉN A LA VENTA 26

INTRODUCCION

Felicidades por la compra del Marmitek IR Control Pro 8™. Con este podrá prolongar las señales IR (infrarrojas) de su mando a distancia. Con el IR Control Pro 8™ se pueden controlar hasta 8 aparatos A/V, aunque se encuentren dentro de un armario cerrado o fuera del alcance de la vista. El IR Control Pro 8™ consiste en un set de un cable de extensión infrarrojo universal que es posible intercambiar con otros productos IR de Marmitek® y otras marcas.

1. FUNCIONAMIENTO

El receptor IR del IR Control Pro 8™ recibe la señal del mando a distancia y la convierte en una señal eléctrica, que se transfiere al módulo IR. Con este módulo pueden conectarse hasta 8 LEDs IR. Los LEDs IR convierten la señal eléctrica de nuevo en una señal infrarroja, que es recibida por el sensor IR de su aparato A/V. Todas las señales del mando a distancia se transmiten uno por uno a todos los LEDs IR conectados. El receptor IR resplandece cuando recibe una señal IR del mando a distancia así podrá controlar el funcionamiento del sistema.

2. CONTENIDO DEL EMBALAJE

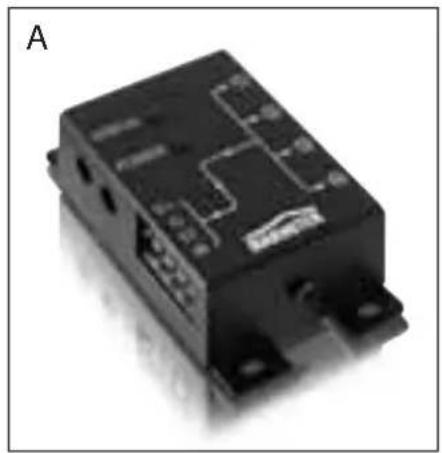

A 1x Módulo IR
B 1x Receptor IR (con conector)
C 2x Cable de extensión IR con 2 LEDs IR
D 1x Adaptador de alimentación
E 1x Modo de empleo

3. INSTALACION

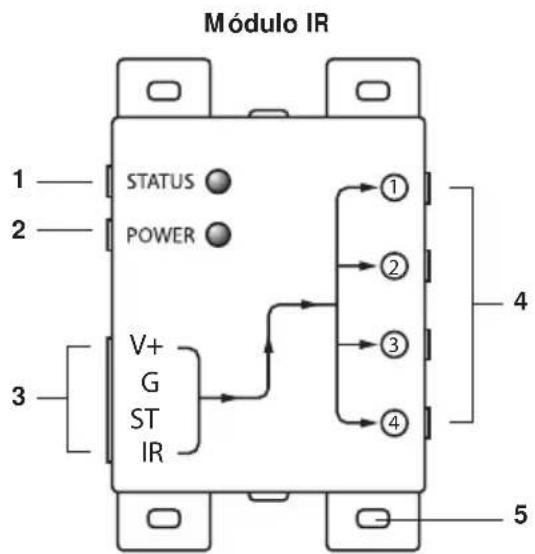

Módulo IR 1 —— STATUS ● 2 —— POWER ● 3 —— V+ G ST IR 4 5

Ilustración 1

1. STATUS Conexión para un adaptador de alimentación STATUS (no incluido).
2. POWER Conexión para un adaptador de alimentación POWER (incluido).
3. (INPUT) Conexión para 3 receptores IR (como máximo) (1x incluido).
4. (EMITTERS 1 a 4) Conexión para 4 cables de extensión IR (como máximo) cada uno con 2 LEDs IR (2x incluidos).
5. Agujeros de sujeción para el montaje estable del módulo IR en un fondo plano.

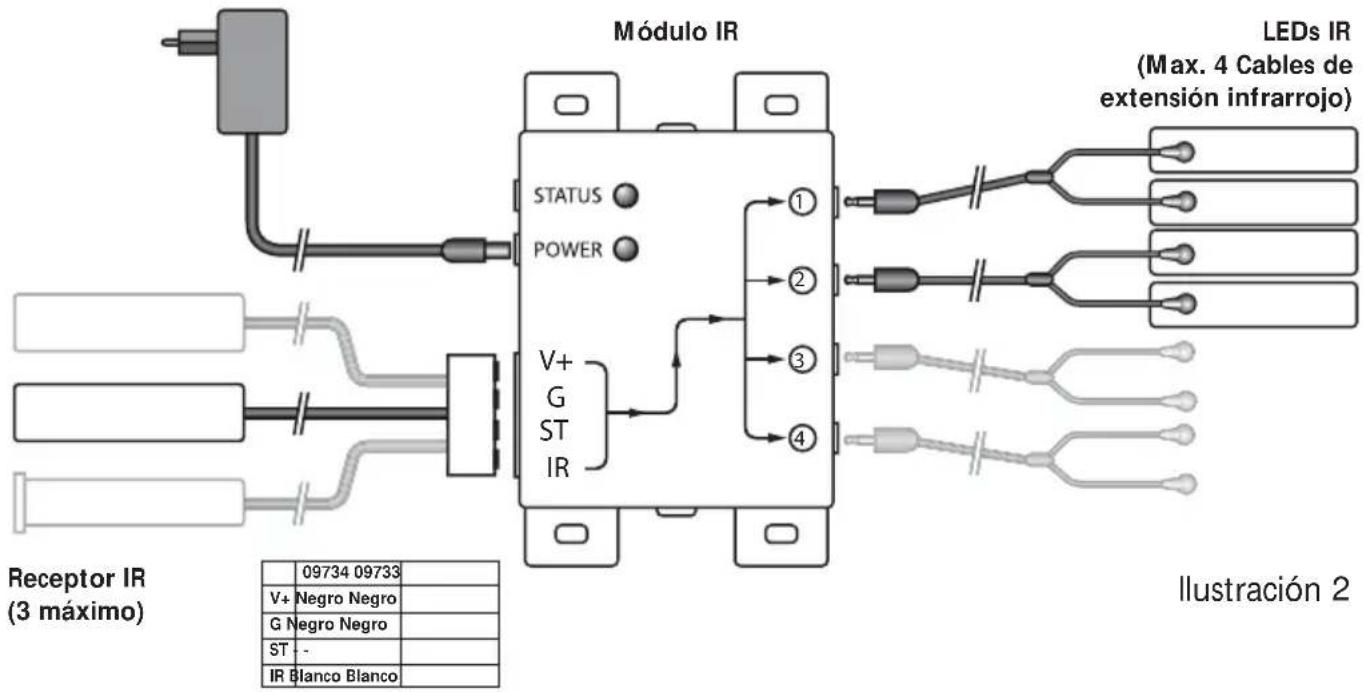

Módulo IR STATUS POWER V+ G ST IR Receptor IR (3 máximo) LEDS IR (Max. 4 Cables de extensión infrarrojo) Ilustración 2 09734 09733 V+ Negro Negro G Negro Negro ST - IR Blanco Blanco

Le aconsejamos que pruebe la mejor posición para controlar el funcionamiento del sistema. Conecte todos los elementos como queda descrito abajo, pero no pegue o atornille los componentes aún.

1. Coloque el módulo IR en un sitio accesible detrás o al lado de los aparatos A/V y cerca de un enchufe de 230V (230Volt/50Hz). Fíjese en la longitud de los cables de los LEDs IR y tenga cuidado de que las conexiones queden accesibles.
2. Enchufe los cables de extensión IR (con dos LEDs IR) en el módulo IR (ilustración 1 no. 4). Los LEDs IR tienen una lámina autoadhesiva para pegarlos en la ventanilla IR del aparato A/V. Atención: compruebe el funcionamiento de los LEDs IR antes de pegarlos definitivamente en la ventanilla IR del aparato A/V en cuestión.

CUIDADO: Si sólo utiliza uno de los dos LEDs, deje el segundo LED IR sin usar. ¡ Nunca lo quite del prolongador IR!

1. Conecte ahora el receptor IR con el módulo IR. La abrazadera de conexión está fijada en los cables del receptor IR. Al conectar el receptor, fíjese en la posición justa (tornillos arriba) y los colores de los cables. Si ha de soltar los cables porque p.e. la abrazadera de conexión es demasiado grande para un agujero en el mueble, siempre tiene que conectar los cables con la abrazadera según el esquema de conexión en ilustración 2.

2. Coloque el receptor IR incluido de tal manera que esté a la vista del mando a distancia infrarrojo y fuera del alcance de posibles fuentes de interferencias, como p.e. luz solar directa, iluminación fluorescente, bombillas de bajo consumo etc. El LED de indicación infrarrojo en el receptor IR se enciende o parpadea si recibe la emisión de infrarrojos. Utilice este LED de indicación para colocar el receptor IR en el lugar con menos interferencias (el LED de indicación no se enciende, o apenas lo hace). Con la lámina autoadhesiva puede colocarse en casi todos los sitios. Antes de pegar el receptor IR definitivamente, ha de buscar el lugar apropiado. ¡Atención! La lámina autoadhesiva puede causar decoloraciones en ciertas superficies o dejar restos de pegamento cuando la quite.

3. Conecte el adaptador de alimentación con la Conexión "POWER" del módulo IR y enchufe el adaptador (enchufe de 230V/50Hz). Compruebe si el LED "POWER" está encendido.

AVISO:

• Con el módulo IR pueden manejarse hasta 4 aparatos por medio de los cables de extensión IR. Si utiliza un IR LEDs (opcionalmente adquirible), puede aumentar el número de aparatos A/V a manejar a 8 como máximo (no. de art. 09843).
• Si emplea un receptor IR adicional, podrá manejar también los aparatos A/V desde otro lugar (el cable de conexión del receptor IR puede prolongarse).
• Receptor IR montaje empotrado no. de art. 09733
• Receptor IR montaje no empotrado no. de art. 09734

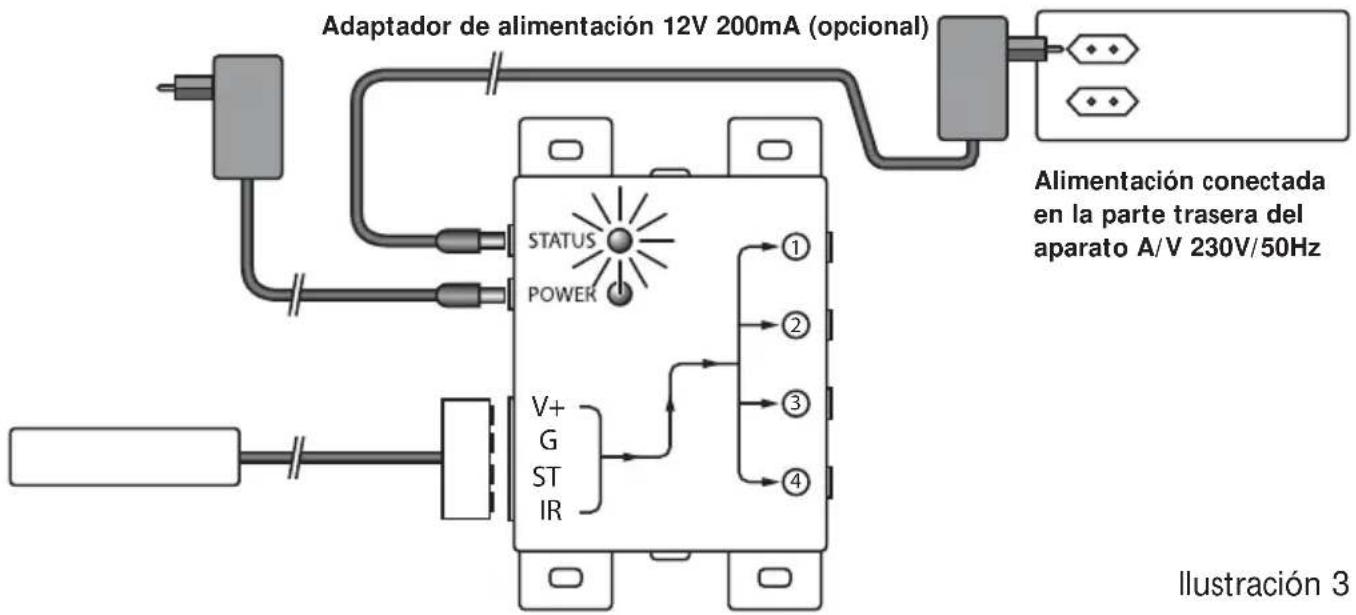

CONEXION STATUS (adaptador de alimentación no incluido)

Adaptador de alimentación 12V 200mA (opcional) ALIMENTACIÓN conectada en la parte trasera del aparato A/V 230V/50Hz Status POWER V+ G ST IR ① ② ③ ④ Ilustración 3

Ilustración 3

Se puede enviar una señal de Power Status al módulo IR, conectando un adaptador de alimentación (no incluido; 12VDC/200mA). El adaptador se conmuta por el aparato a manejar. Cuando el aparato A/V está encendido, resplandecerá un LED tanto en el módulo IR (vea ilustración 3).

4. PREGUNTAS FRECUENTES

El receptor IR no reacciona a las señales de los mandos a distancia

Siga las siguientes instrucciones:

• Compruebe las conexiones, ¿está el adaptador de alimentación conectado en la conexión correcta? Ha de estar conectado con la conexión “POWER”. La lámpara verde se enciende si el adaptador está enchufado.
• Tanto el receptor IR montaje empotrado, como el receptor IR montaje no empotrado tienen una sensibilidad de recepción de más o menos 10 metros en un ángulo de 90 grados. El alcance depende también del mando a distancia que utilice. El LED que indica la recepción en el receptor IR se encenderá cuando reciba una señal IR.
• El receptor IR no funciona con ciertos aparatos A/V y ciertos modelos que emplean una frecuencia IR más alta como p.e. Bang&Olufsen (B&O).

- En casos individuales pueden darse interferencias (luz solar directa, iluminación fluorescente, bombillas de bajo consumo etc.). En este caso ha de desplazar el receptor IR para mejorar el resultado.

¿Se puede usar el receptor IR cerca de una TV de pantalla plana?

Si, pero en algunos casos pueden haber interferencias con la pantalla del televisor. Desplace el receptor IR de tal manera que esté fuera de la radiación del TV. El LED de indicación infrarrojo en el receptor IR se enciende o parpadea si recibe la emisión de infrarrojos. Utilice este LED de indicación para colocar el receptor IR en el lugar con menos interferencias (el LED de indicación no se enciende, o apenas lo hace).

Si tiene otras preguntas, visite también www.marmitek.com.

5. DATOS TECNICOS

Módulo IR

Alimentación POWER: 230VAC/50Hz, 12VC 500mA (incluido)

Alimentación STATUS: 12VDC 200mA clavija, - 5.5mm fuera / + 2.1mm dentro de la casa (no incluido)

Conexiones LEDs IR: 4x 3,5mm jack plug (mono)

Conexión receptor IR: 1 Conector para máx. 3 receptores, conectados paralelamente

Dimensiones: 85x49x24mm (incluidos los puntos de sujeción)

Receptor IR montaje no empotrado

Frecuencia alcance: 30-100 KHz

Recepción IR alcance: ± 10 metros

Longitud de cables: 2 metros, pueden prolongarse hasta 300 metros (UTP o equivalente) como máximo

Receptor IR: Indicación de recepción LED

Ángulo de recepción IR: 90° (+45°/-45° desde el centro)

Dimensiones del bloque receptor: 51x10x8mm

G: Negro

V+: Negro

IR: Blanco

Receptor IR montaje empotrado (opcional)

Frecuencia alcance: 30-100 KHz

Recepción IR alcance: ± 10 metros

Longitud de cables: 2 metros, pueden prolongarse hasta 300 metros (UTP o equivalente) como máximo

Receptor IR: Indicación de recepción LED

Ángulo de recepción IR: 90° (+45°/-45° desde el centro)

Dimensiones del receptor:

G: Negro

V+: Negro

IR: Blanco

Diámetro 11.7mm - tamaño del taladro 12mm

Longitud 50mm - profundidad de empotrado 55mm

Grosor máximo del material 40mm

Cable de extensión IR

Conexión: 3,5mm jack plug

LEDs IR: 2x LED IR

Longitud de cables: 3 metros (de clavija a división 2m, de división a LED 1m)

6. TAMBIÉN A LA VENTA

Receptor IR adicional.

Montaje no empotrado No. de art.: 09734

Montaje empotrado No. de art.: 09733

Con un receptor IR adicional, los aparatos A/V también pueden manejarse desde otra habitación.

Para más información vea también www.marmitek.com.

Cable de extensión IR adicional No. de art.: 09843

Con un cable de extensión IR adicional pueden manejarse dos aparatos A/V adicionales (puede ampliarse hasta 8 aparatos A/V como máximo). Para más información vea también www.marmitek.com.

Con los dos mandos a distancia universales se pueden manejar hasta 8 aparatos A/V: TV, video, DVD, cable, satélite, audio, Marmitek X-10 y satélite digital. Gracias a los códigos programados y la función de memoria, siempre funcionan. El EasyTouch35™ dispone de una pantalla táctil con luz crepuscular azul.

Para más información vea también www.marmitek.com.

0966409662

Información medioambiental para clientes de la Unión Europea

La Directiva 2002/96/CE de la UE exige que los equipos que lleven este símbolo en el propio aparato y/o en su embalaje no deben eliminarse junto con otros residuos urbanos no seleccionados. El símbolo indica que el producto en cuestión debe separarse de los residuos domésticos convencionales con vistas a su eliminación. Es responsabilidad suya desechar este y cualesquiera otros aparatos eléctricos y electrónicos a través de los puntos de recogida que ponen a su disposición el gobierno y las autoridades locales. Al desechar y reciclar correctamente estos aparatos estará contribuyendo a evitar posibles consecuencias negativas para el medio ambiente y la salud de las personas. Si desea obtener información más detallada sobre la eliminación segura de su aparato usado, consulte a las autoridades locales, al servicio de recogida y eliminación de residuos de su zona o pregunte en la tienda donde adquirió el producto.

Marmitek BV declara que este IR Control Pro8 cumple con las exigencias esenciales y con las demás reglas relevantes de la directriz:

DIRECTIVA 2004/108/CE DEL PARLAMENTO EUROPEO Y DEL CONSEJO de 15 de diciembre de 2004 relativa a la aproximación de las legislaciones de los Estados miembros en materia de compatibilidad electromagnética

Directiva 2006/95/CE del Parlamento Europeo y del Consejo de 12 de diciembre de 2006 relativa a la aproximación de las legislaciones de los Estados miembros sobre el material eléctrico destinado a utilizarse con determinados límites de tensión

Directiva 2002/95/CE del Parlamento Europeo y del Consejo de 27 de enero de 2003 sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos
