MANUALE UTENTE IR Control Pro 8 MARMITEK

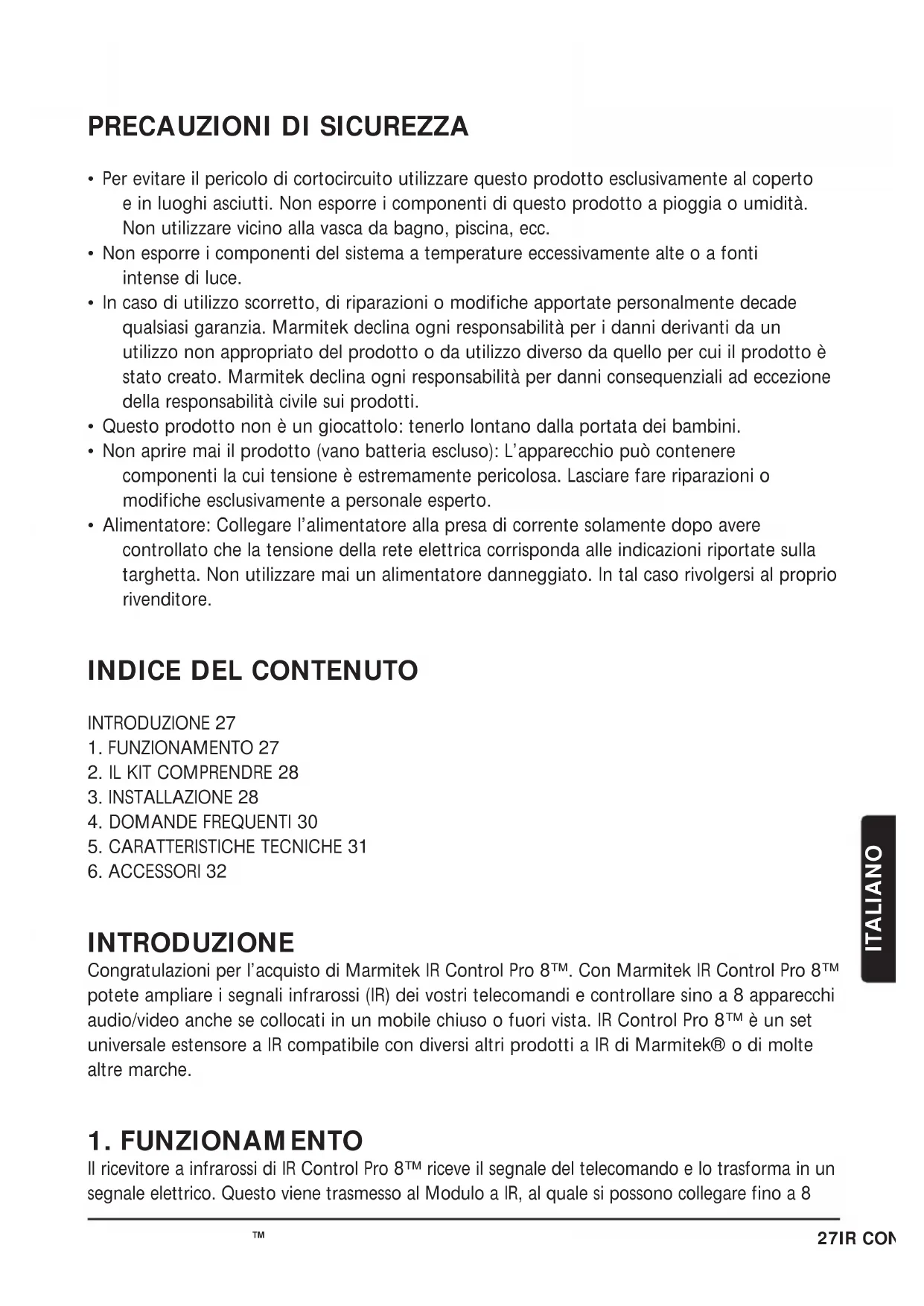

PRECAUZIONI DI SICUREZZA

• Per evitare il pericolo di cortocircuito utilizzare questo prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di questo prodotto a pioggia o umidità. Non utilizzare vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti del sistema a temperature eccessivamente alte o a fonti intense di luce.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina ogni responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato creato. Marmitek declina ogni responsabilità per danni consequenziali ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano dalla portata dei bambini.
• Non aprire mai il prodotto (vano batteria escluso): L'apparecchio può contenere componenti la cui tensione è estremamente pericolosa. Lasciare fare riparazioni o modifiche esclusivamente a personale esperto.
• Alimentatore: Collegare l'alimentatore alla presa di corrente solamente dopo avere controllato che la tensione della rete elettrica corrisponda alle indicazioni riportate sulla targhetta. Non utilizzare mai un alimentatore danneggiato. In tal caso rivolgersi al proprio rivenditore.

INDICE DEL CONTENUTO

INTRODUZIONE 27

1. FUNZIONAMENTO 27
2. IL KIT COMPRENDRE 28
3. INSTALLAZIONE 28
4. DOMANDE FREQUENTI 30
5. CARATTERISTICHE TECNICHE 31
6. ACCESSORI 32

INTRODUZIONE

Congratulazioni per l'acquisto di Marmitek IR Control Pro 8™. Con Marmitek IR Control Pro 8™ potete ampliare i segnali infrarossi (IR) dei vostri telecomandi e controllare sino a 8 apparecchi audio/video anche se collocati in un mobile chiuso o fuori vista. IR Control Pro 8™ è un set universale estensore a IR compatibile con diversi altri prodotti a IR di Marmitek® o di molte altre marche.

1. FUNZIONAMENTO

Il ricevitore a infrarossi di IR Control Pro 8™ riceve il segnale del telecomando e lo trasforma in un segnale elettrico. Questo viene trasmesso al Modulo a IR, al quale si possono collegare fino a 8

LED a IR. Questi ultimi riconvertono il segnale elettrico in un segnale a IR che viene ricevuto dal sensore IR dell'apparecchio audio/video. Tutti i segnali del telecomando vengono trasmessi, uno per uno, a tutti i LED a IR collegati. Se il Ricevitore a IR riceve un segnale dal telecomando, si illumina in tal modo si può controllare il corretto funzionamento del sistema.

2. IL KIT COMPRENDRE

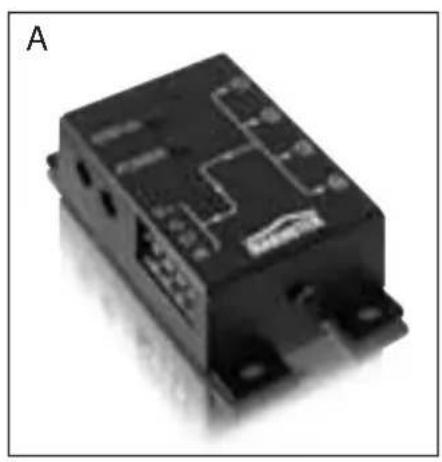

A. 1 × Modulo a IR
B. 1 x Ricevitore a IR (con connettore)
C. 2 x cavo di prolunga a IR con 2 LED a IR
D. 1 x Adattatore di alimentazione
E. 1 x Manuale d'istruzioni

3. INSTALLAZIONE

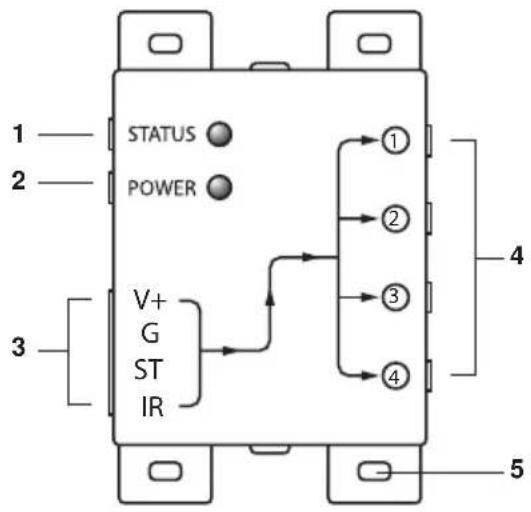

1. STATUS Collegamento per adattatore di alimentazione STATUS (non incluso).
2. POWER Collegamento per adattatore di alimentazione POWER (incluso).
3. (INPUT) Collegamento per max. 3 Ricevitori a IR (1x incluso).
4. (EMITTENTI 1 till 4) Collegamento per max. 4 cavi di prolunga a IR ciascuno con 2 LED a IR, (2x incluso).
5. Fori di fissaggio per un montaggio stabile del Modulo a IR su una superficie piana.

1 — 2 — 3 — V+ G ST IR STATUS POWER ① ② ③ ④ 4 5

Figura 1

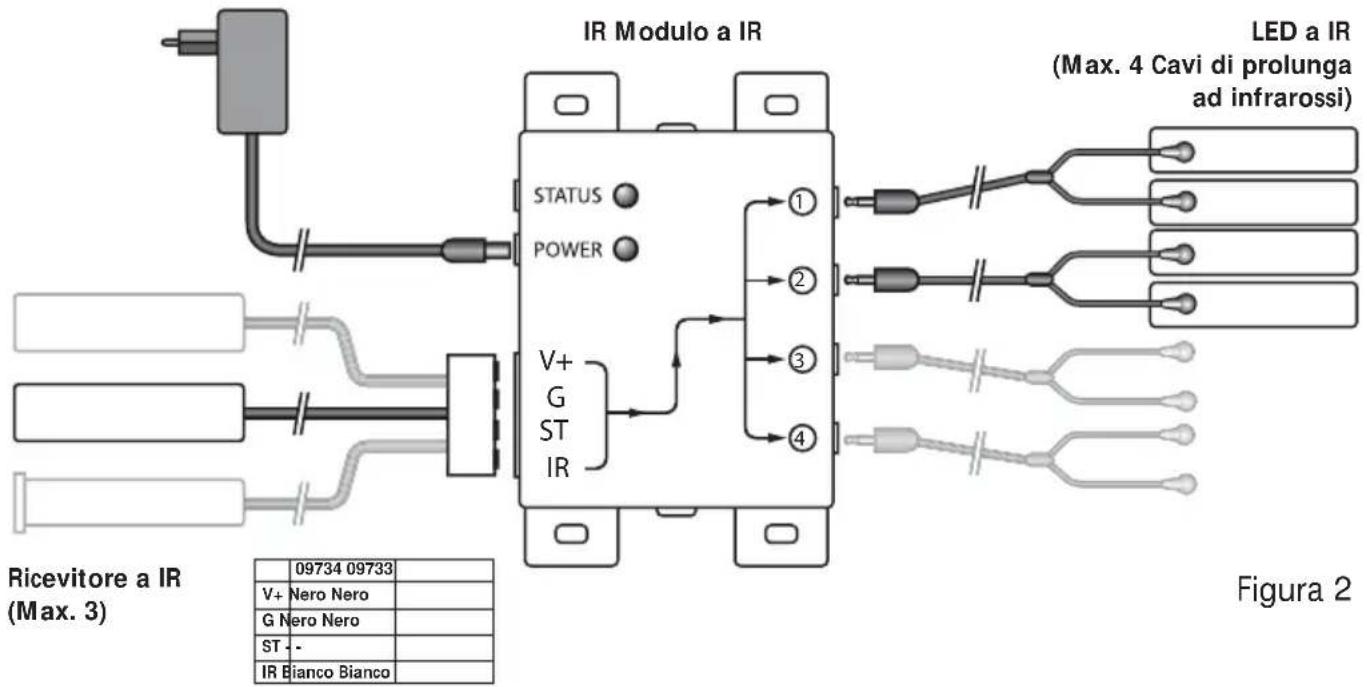

IR Modulo a IR STATUS POWER V+ G ST IR 1 2 3 4 LED a IR (Max. 4 Cavi di prolunga ad infrarossi) Ricevitore a IR (Max. 3) Figura 2 09734 09733 V+ Nero Nero G Nero Nero ST - IR Bianco Bianco

Per controllare il corretto funzionamento del sistema si consiglia di testare dapprima la disposizione pianificata. A tal fine, collegare tutti i componenti come descritto di seguito, senza tuttavia applicarli o avvitarli fermamente.

1. Montare il Modulo a IR in un luogo accessibile, dietro o accanto agli apparecchi audio-video ed in prossimità di una presa da 230V (230Volt/50Hz), tenendo conto della lunghezza del cavo dei LED a IR e prestando attenzione che i collegamenti rimangano quanto più possibile accessibili.
2. Inserire i cavi di prolunga a IR necessari (con i 2 LED a IR) nel Modulo a IR (figura 1, 4). I LED a IR sono dotati di una pellicola autoadesiva con cui si possono fissare alla finestra a IR dell'apparecchio audio/video. Attenzione: questa operazione richiede precisione. Testare la posizione ed il funzionamento dei LED prima di applicarli definitivamente sulla finestra a IR dell'apparecchio audio/video.

Attenzione: utilizzare soltanto uno dei 2 LED, non utilizzare il secondo LED a IR. Non toglierlo mai dal cavo di prolunga a IR.

1. Collegare ora il Ricevitore al Modulo a IR. Per comodità, il morsetto è già fissato al cablaggio del Ricevitore a IR. Durante l'inserimento prestare attenzione che la posizione (viti sopra) ed i colori del cablaggio siano corretti. Se si devono scollegare i cavi, ad esempio se il morsetto non è in corrispondenza di un foro nel mobile, ricollegare i cavi al morsetto secondo lo schema delle connessioni riportato in Figura 2.

2. Posizionare il Ricevitore a IR in dotazione in modo che sia visibile per il telecomando a infrarossi ed il meno possibile in prossimità di eventuali fonti di interferenza, quali la luce diretta del sole, luci fluorescenti, lampade a risparmio energetico, ecc. Il LED indicatore IR sul ricevitore IR si accenderà o lampeggerà quando riceve l'irradiazione IR. Usare questo LED indicatore per sistemare il ricevitore IR nel luogo meno disturbato (LED indicatore non si accende o si accende appena). La striscia autoadesiva in dotazione ne consente il posizionamento pressoché dovunque. Fare delle prove per individuare il punto corretto prima di applicare definitivamente il Ricevitore a IR. Attenzione: su determinate superfici la striscia autoadesiva può determinare scolorimenti o, una volta tolta, lasciare tracce di colla.

3. Collegare l'adattatore di alimentazione all'Collegamento "POWER" del Modulo a IR ed inserirlo in una presa (230V/50Hz). Controllare che il LED "POWER" sia acceso.

CONSIGLIO:

• Grazie ai cavi di prolunga a IR in dotazione con il Modulo a IR si possono comandare 4 apparecchi audio/video, facilmente estendibili ad un massimo di 8 con l'ausilio del LED a IR disponibile come optional (Art nr. 09843).
• Con un ulteriore Ricevitore a IR gli apparecchi audio/video si possono comandare anche da un altro luogo (è possibile allungare a piacere il cavo di connessione del Ricevitore a IR).
• Ricevitore a IR da incasso Art n°. 09733
• Ricevitore a IR da appoggio Art n°. 09734

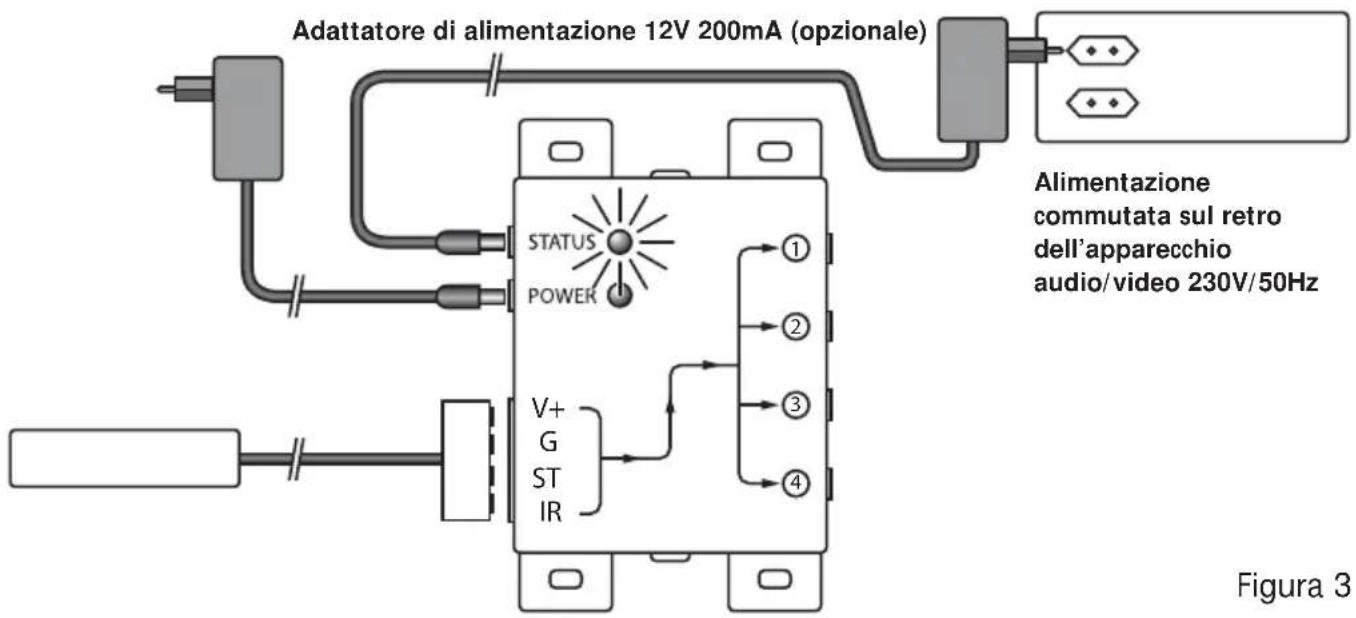

COLLEGAMENTO STATUS (Adattatore di alimentazione non incluso)

Adattatore di alimentazione 12V 200mA (opzionale) Status POWER V+ G ST IR Alimentazione commutata sul retro dell'apparecchio audio/video 230V/50Hz Figura 3

È possibile inviare un segnale Power Status al Modulo a IR collegando a questa connessione un adattatore di alimentazione (non incluso; 12VDC/200mA), che viene attivato dall'apparecchio da comandare. Se l'apparecchio audio/video o il contatto è in funzione, si accende un LED e nel Modulo a IR. Si può vedere in tal modo se l'apparecchio audio/video è acceso (vedere Figura 3).

4. DOMANDE FREQUENTI

Il Ricevitore a IR non riceve i segnali del telecomando.

Attenersi alle seguenti istruzioni:

• Controllare le connessioni, l'adattatore di alimentazione è collegato all collegamento corretto? Deve essere collegato all collegamento "POWER". Se l'adattatore di alimentazione è inserito nella presa si accende la luce verde.
• Sia il Ricevitore a IR da incasso che quello da appoggio hanno una sensibilità di ricezione di circa 10 metri, con un angolo di apertura di 90 gradi. Inoltre, la ricezione dipende dal telecomando utilizzato. Il LED che indica la ricezione nel Ricevitore a IR si accende alla ricezione di un segnale a IR.
• Il Ricevitore a IR non funziona in combinazione di apparecchi audio/video e modelli che impiegano un frequenza IR superiore, ad esempio Bang&Olufsen (B&O).

- In alcuni casi, il Ricevitore a IR può essere disturbato dalle cosiddette interferenze (la luce diretta del sole, luci fluorescenti, lampade a risparmio energetico, ecc.). In tal caso il Ricevitore deve essere spostato per ottenere un risultato migliore.

Posso utilizzare il Ricevitore a IR in prossimità di un televisore a schermo piatto?

Si, sebbene in taluni casi il Ricevitore possa essere disturbato dallo schermo della TV. In tal caso spostare il Ricevitore in modo tale da toglierlo dall'irradiazione diretta del televisore. Si può effettuare una semplice prova. Il LED indicatore IR sul ricevitore IR si accenderà o lampeggerà quando riceve l'irradiazione IR. Usare questo LED indicatore per sistemare il ricevitore IR nel luogo meno disturbato (LED indicatore non si accende o si accende appena).

Per quesiti a cui non trovate risposta qui sopra, vi invitiamo a visitare www.marmitek.com.

5. CARATTERISTICHE TECNICHE

Modulo a IR

Alimentazione POWER: 230VAC/50Hz, 12VC 500 mA (in dotazione).

Alimentazione STATUS: 12VDC 200 mA. spina, - 5.5 mm esterno / + 2.1 mm interno (non inclusa).

Connessinoni ai LED a IR: 4x 3,5 mm spina jack (mono).

Connessione al Ricevitore a IR: 1 Connettore per max. 3 ricevitori collegati in parallelo.

Dimensioni: 85x49x24 mm (compresi i punti di fissaggio).

IRicevitore a IR da appoggio

Range di frequenza: 30-100 KHz.

Range di ricezione IR: ± 10 metri.

Lunghezza del cavo: 2 metri, allungabile sino a max 300 metri (UTP o equivalente).

Ricevitore a IR: LED indicazione ricezion

(LED lampeggiante).

Angolo di ricezione IR: 90° (+45°/-45° dal centro).

Dimensioni del blocco ricevitore:51x10x8mm.

Ricevitore IR da incasso (opzionale)

Range di frequenza: 30-100 KHz.

Range di ricezione IR: ± 10 metri.

Lunghezza del cavo: 2 metri, allungabile sino a max 300 metri (UTP o equivalente).

Ricevitore a IR: LED indicazione ricezion

Angolo di ricezione IR: 90° (+45°/-45° dal centro).

Dimensioni del Ricevitore: Diametro 11.7 mm - misure di perforazione 12 mm Lunghezza 50 mm - profondità incasso 55 mm Spessore massimo del materiale 40mm.

Cavo di prolunga a IR

Connessione: 3,5 mm spina jack.

LED a IR 2x LED IR

Lunghezza del cavo: 3 metri (dalla spina sino alla biforcazione 2m, dalla biforcazione al LED 1m).

6. ACCESSORI

Ricervitore a IR extra

Con l'ausilio di un ulteriore Ricevitore a IR è possibile comandare gli apparecchi audio/video anche da un'altro luogo.

Per ulteriori informazioni consultare www.marmitek.com.

Cavo di prolunga a IR extra Art. n°: 09843

Grazie ad un ulteriore cavo di prolunga a IR si possono comandare 2 apparecchi audio/video in più (sino ad un massimo di 8 apparecchi audio/video). Per ulteriori informazioni consultare www.marmitek.com.

Con entrambi questi telecomandi universali si possono controllare 8 apparecchi audio/video: TV, video, DVD, ricezioni via cavo, satellite, audio, Marmitek X10 e satellite digitale. Funzionano sempre con i codici programmati e con la funzione di apprendimento.

EasyTouch35™ è dotato di un comodo schermo tattile "touch screen" a illuminazione azzurra.

Per ulteriori informazioni consultare www.marmitek.com.

0966409662

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea

La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo simbolo sul prodotto e/o sull'imballaggio non siano smaltite insieme ai rifi uti urbani non differenziati. Il simbolo indica che questo prodotto non deve essere smaltito insieme ai normali rifi uti domestici. È responsabilità del proprietario smaltire sia questi prodotti sia le altre apparecchiature elettriche ed elettroniche mediante le specifi che strutture di raccolta indicate dal

governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire conseguenze potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel quale avete acquistato il prodotto.

Con ciò, Marmitek BV, dichiara che il IR Control Pro8 è conforme ai requisiti essenziali ed alter disposizioni relative alla Direttiva:

DIRETTIVA 2004/108/CE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 15 dicembre 2004 concernente il ravvicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica

Direttiva 2006/95/CE del Parlamento europeo e del Consiglio del 12 dicembre 2006 concernente il ravvicinamento delle legislazioni degli Stati membri relative al materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione

Direttiva 2002/95/CE del Parlamento europeo e del Consiglio del 27 gennaio 2003 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche
