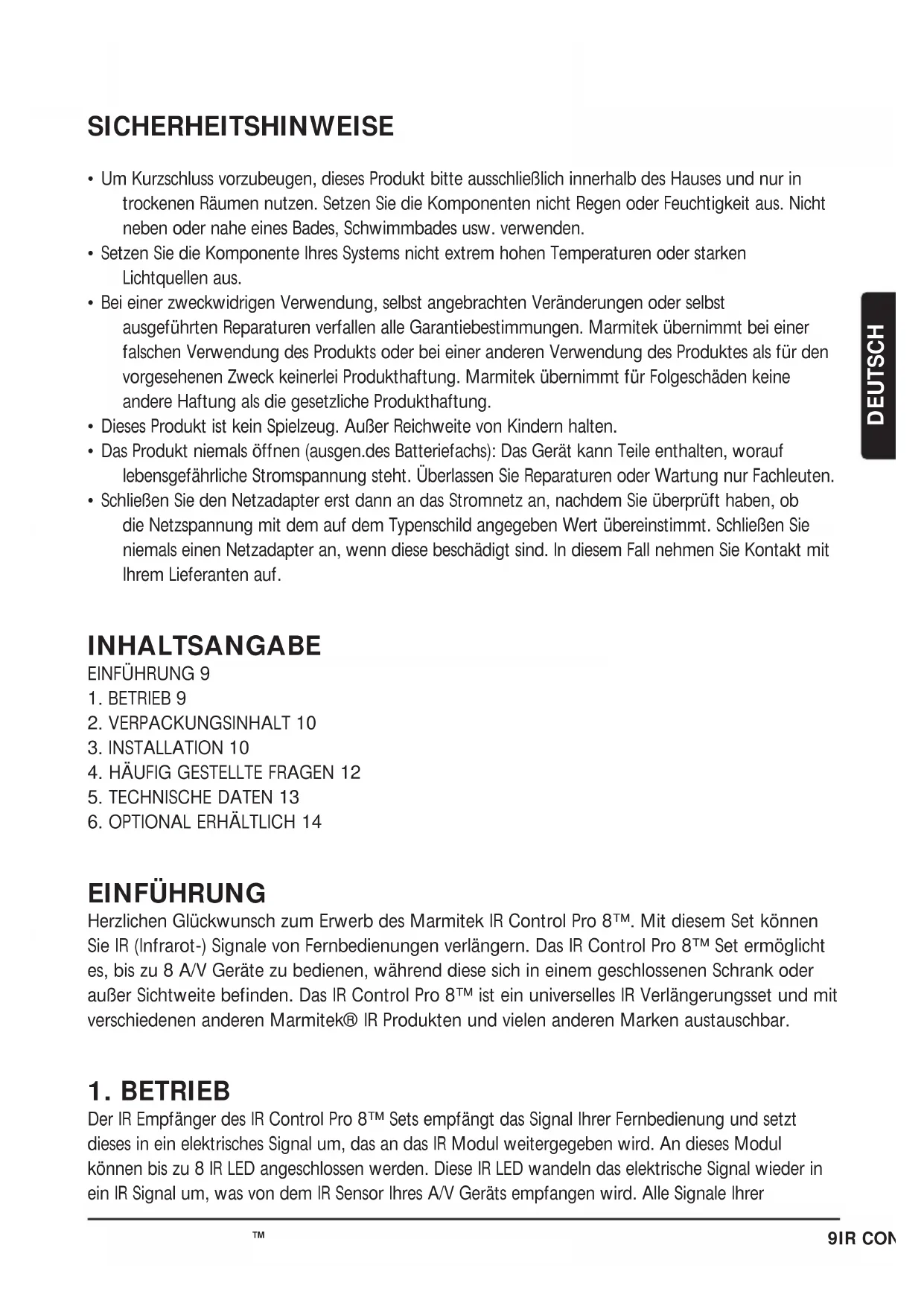

BEDIENUNGSANLEITUNG IR Control Pro 8 MARMITEK

ONTROL P USER MANUAL 3 GEBRAUCHSANLEITUNG 9 GUIDE UTILISATEUR 15

  • Um Kurzschluss vorzubeugen, dieses Produkt bitte ausschließlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht neben oder nahe eines Bades, Schwimmbades usw. verwenden.
  • Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
  • Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung.
  • Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
  • Das Produkt niemals öffnen (ausgen.des Batteriefachs): Das Gerät kann Teile enthalten, worauf lebensgefährliche Stromspannung steht. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
  • Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. Schließen Sie niemals einen Netzadapter an, wenn diese beschädigt sind. In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf. INHALTSANGABE EINFÜHRUNG 9

2. VERPACKUNGSINHALT 10

4. HÄUFIG GESTELLTE FRAGEN 12

5. TECHNISCHE DATEN 13

6. OPTIONAL ERHÄLTLICH 14

EINFÜHRUNG Herzlichen Glückwunsch zum Erwerb des Marmitek IR Control Pro 8™. Mit diesem Set können Sie IR (Infrarot-) Signale von Fernbedienungen verlängern. Das IR Control Pro 8™ Set ermöglicht es, bis zu 8 A/V Geräte zu bedienen, während diese sich in einem geschlossenen Schrank oder außer Sichtweite befinden. Das IR Control Pro 8™ ist ein universelles IR Verlängerungsset und mit verschiedenen anderen Marmitek® IR Produkten und vielen anderen Marken austauschbar.

Der IR Empfänger des IR Control Pro 8™ Sets empfängt das Signal Ihrer Fernbedienung und setzt dieses in ein elektrisches Signal um, das an das IR Modul weitergegeben wird. An dieses Modul können bis zu 8 IR LED angeschlossen werden. Diese IR LED wandeln das elektrische Signal wieder in ein IR Signal um, was von dem IR Sensor Ihres A/V Geräts empfangen wird. Alle Signale Ihrer

DEUTSCH 20177_20080901_UG_IR_CONTROL_PRO8_def 18-09-2008 10:55 Pagina 9Fernbedienung werden eins zu eins an alle angeschlossenen IR LED weitergegeben. Wenn der IR Empfänger ein IR Signal Ihrer Fernbedienung empfängt, so wird diese aufleuchten sodass Sie das System auf korrekten Betrieb kontrollieren können.

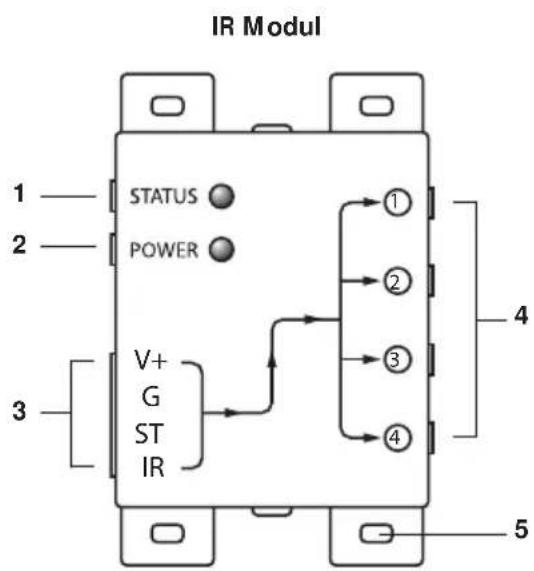

2. VERPACKUNGSINHALT

Anschluss für einen STATUS Speisungsadapter (nicht mitgeliefert).

Anschluss für den POWER Speisungsadapter (mitgeliefert).

Anschluss für max. 3 IR Empfänger (1x mitgeliefert).

4. (EMITTERS 1 t/m 4)

Anschluss für max. 4 IR Verlängerungskabel mit je 2 IR LED, (2x mit enthalten).

5. Befestigungslöcher für eine stabile Montage

des IR Moduls auf einem flachen Untergrund. 10 © MARMITEK

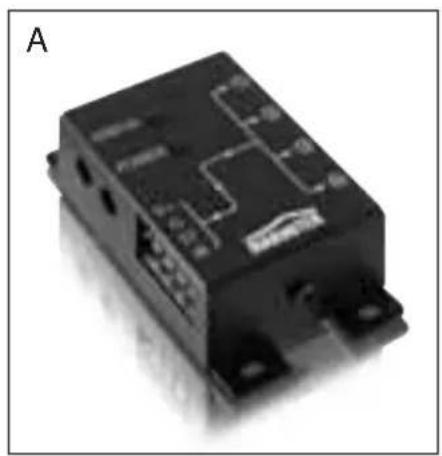

A 1x IR Modul B 1x IR Empfänger (mit Connector) C 2x IR Verlängerungskabel mit 2 IR LED D 1x Speisungsadapter E 1x Gebrauchsanleitung AB C

IR Modul 20177_20080901_UG_IR_CONTROL_PRO8_def 18-09-2008 10:55 Pagina 10Zur Kontrolle des korrekten Systembetriebs empfehlen wir, die von Ihnen geplante Aufstellung zunächst zu testen. Schließen Sie dazu alles an, wie im Nachfolgenden umschrieben, kleben oder schrauben Sie die Komponenten jedoch noch nicht fest.

1. Montieren Sie das IR Modul an einen erreichbaren Ort hinter oder neben Ihren A/V Geräten und

nahe einer 230V Steckdose (230Volt/50Hz). Berücksichtigen Sie die Kabellänger der IR LED und achten Sie darauf, dass die Anschlüsse möglichst erreichbar bleiben.

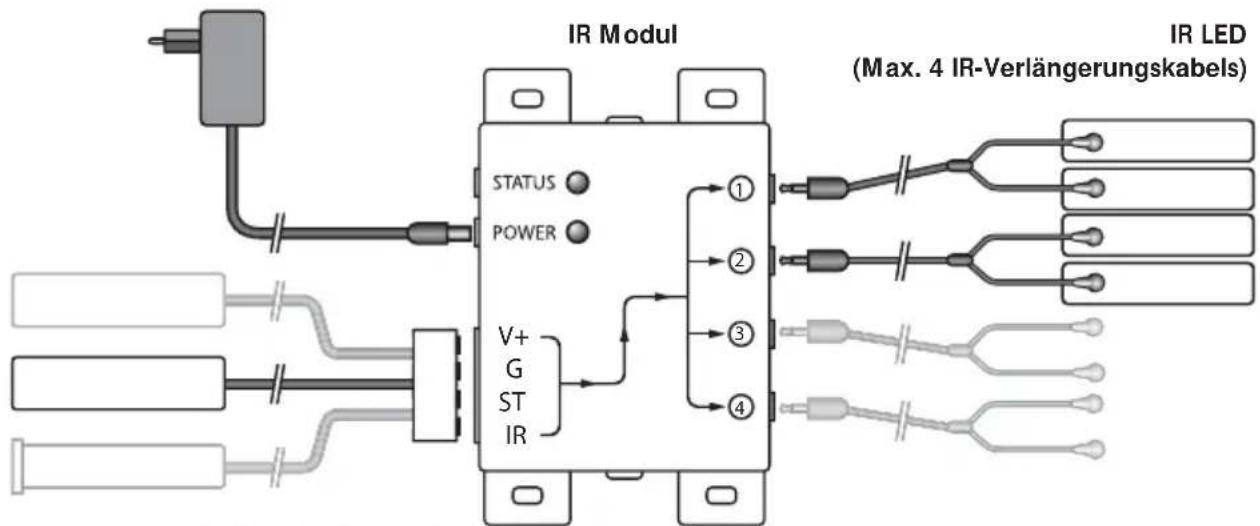

2. Stecken Sie die benötigten IR Verlängerungskabel (mit den 2 IR LED) in das IR Modul (Abbildung

1 Nr. 4). Zu den IR LED ist eine selbstklebende Folie mitgeliefert. Hiermit können Sie die IR LED an das IR Fenster Ihres A/V Geräts befestigen. Achtung: dies erfordert große Genauigkeit. Testen Sie zunächst die Position und den Betrieb der IR LED, bevor Sie diese definitiv an das IR Fenster Ihres A/V Geräts festkleben. ACHTUNG: Wenn Sie Sie nur einen der 2 LED verwenden, lassen Sie dann den zweiten IR LED ungebraucht. Entfernen Sie diesen niemals vom IR Verlängerungskabel!

Schließen Sie nun den IR Empfänger an das IR Modul an. Die Anschlussklemme ist, um Ihnen die Arbeit zu erleichtern, bereits an die Drähte des IR Empfängers befestigt. Achten Sie beim Einstecken auf die richtige Position (Schrauben oben) und auf die Farben der Drähte. Wenn Sie die Drähte lösen müssen, weil z.B. die Anschlussklemme nicht durch die Öffnung des Möbelstücks passt, schließen Sie dann die Drähte wieder gemäß dem Anschlussschema in Abbildung 2 an die Klemme an.

4. Bringen Sie den mitgelieferten IR Empfänger so an, dass dieser in Sichtkontakt zu Ihrer Infrarot-

Fernbedienung steht und sich möglichst weit entfernt von eventuellen Störquellen wie direkt einfallendes Sonnenlicht, TL Beleuchtung, Sparlampen, usw. befindet. Die Infrarot LED Anzeige am IR Empfänger leuchtet auf oder blinkt, wenn diese Infrarotstrahlung empfängt. Verwenden Sie diese LED Anzeige, um den IR Empfänger an einer störungsfreien Stelle anzubringen (LED wird nicht oder kaum ansprechen). Durch den mitgelieferten, selbstklebenden Klebestreifen ist Anbringung nahezu überall möglich. Experimentieren Sie zur Feststellung des richtigen Platzes, bevor Sie den IR-Empfänger definitiv festkleben. Achtung! Der Klebestreifen kann auf bestimmten Oberflächen zu Verfärbungen führen oder bei Entfernung Leimreste hinterlassen.

Schließen Sie den Speisungsadapter an den “POWER” Anschluss Ihres IR Moduls an und stecken Sie den Adapter in eine Steckdose (230V/50Hz). Überprüfen Sie, ob die “POWER” LED eingeschaltet ist.

  • Mit dem IR Modul können mithilfe des mitgelieferten IR Verlängerungskabels 4 A/V Geräte bedient werden. Diese können mit 1 oder 2 optional erhältlichem IR LEDs kinderlicht auf bis zu max. 8 A/V Geräte erweitert werden, (Art.-Nr. 09843).

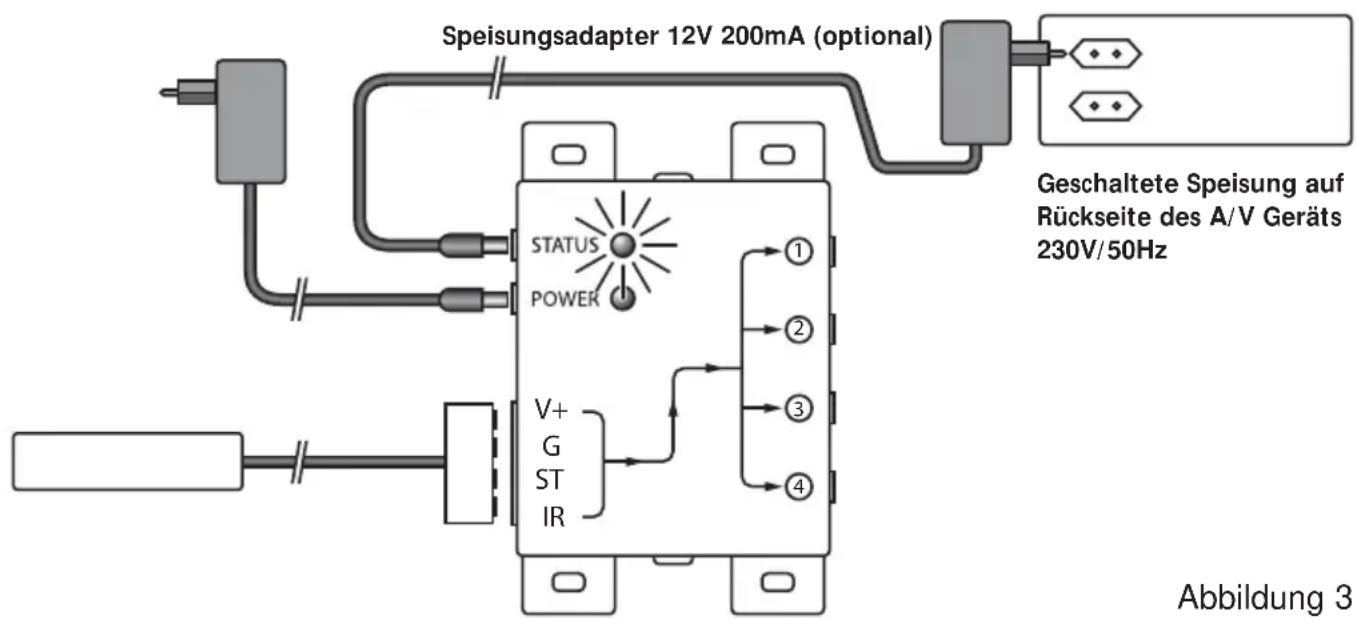

  • Mithilfe eines zusätzlichen IR Empfängers können Sie Ihre A/V Geräte auch von einem anderen Ort aus bedienen (Sie können dazu den Anschlussdraht des IR Empfängers nach Wunsch verlängern). - Einbau IR Empfänger Art.-Nr. 09733 - Aufbau IR Empfänger Art.-Nr. 09734 STATUS ANSCHLUSS (Speisungsadapter nicht im Lieferumfang enthalten) Sie können ein Power Status Signal zum IR Modul senden, indem Sie an diesen Anschluss einen Speisungsadapter anschließen (nicht mitgeliefert; 12VDC/200mA), der vom zu bedienenden Gerät geschaltet wird. Wenn das A/V Gerät oder der Kontakt eingeschaltet ist, wird ein LED am IR Modul aufleuchten, sodass Sie sehen können, dass das A/V Gerät eingeschaltet ist (siehe Abbildung 3).

4. HÄUFIG GESTELLTE FRAGEN

Der IR Empfänger reagiert nicht auf Signale meiner Fernbedienung. Beachten Sie nachfolgende Hinweise:

  • Überprüfen Sie die Anschlüsse. Ist der Speisungsadapter an den richtigen Eingang angeschlossen? Dieser muss an den “POWER” Anschluss angeschlossen werden. Das grüne Lämpchen wird aufleuchten, wenn der Speisungsadapter an die Steckdose angeschlossen ist.
  • Sowohl der Einbau- wie auch der Aufbau- IR Empfänger besitzt eine Empfangsempfindlichkeit von ca. 10 Metern, bei einem Öffnungswinkel von 90 Grad. 12 © MARMITEK

Abbildung 3 Speisungsadapter 12V 200mA (optional) Geschaltete Speisung auf Rückseite des A/V Geräts 230V/50Hz 20177_20080901_UG_IR_CONTROL_PRO8_def 18-09-2008 10:55 Pagina 12Die Reichweite hängt auch von der verwendeten Fernbedienung ab. Die IR Empfangsanzeige LED im IR Empfänger wird bei Empfang eines IR Signals aufleuchten.

  • Der IR Empfänger kann mit einigen A/V Geräten und Modellen, die eine höhere IR Frequenz verwenden wie z.B. Bang&Olufsen (B&O) nicht betrieben werden.
  • In Einzelfällen kann es vorkommen, dass der IR Empfänger durch so genannte Interferenz gestört wird (direkt einfallendes Sonnenlicht, Neonlampen, Sparlampen usw..). Um solche Störungen zu beseitigen müssen Sie den IR Empfänger ein wenig verschieben. Kann ich den IR Empfänger nahe einem Flachbildschirm verwenden? Ja, in Einzelfällen kann es jedoch passieren, dass der Empfänger durch den Fernsehschirm ein wenig gestört wird. Verstellen Sie den IR Empfänger so, dass dieser nicht in der direkten Strahlung des Fernsehers steht. Sie können dies einfach testen. Die Infrarot LED Anzeige am IR Empfänger leuchtet auf oder blinkt, wenn diese Infrarotstrahlung empfängt. Verwenden Sie diese LED Anzeige, um den IR Empfänger an einer störungsfreien Stelle anzubringen (LED wird nicht oder kaum ansprechen). Sie haben Fragen, die hier nicht beantwortet wurden? Klicken Sie dann auf www.marmitek.com.

IR Modul Speisung POWER: 230VAC/50Hz, 12VC 500mA (mit enthalten). Speisung STATUS: 12VDC 200mA. Stecker, - 5.5mm außen / + 2.1mm innen (nicht mit enthalten). IR LED Anschlüsse: 4x 3,5mm Mini-Jack (Mono). IR Empfänger Anschluss: 1 Connector für max. 3 parallel angeschlossene Empfänger. Abmessungen: 85x49x24mm (einschließlich Befestigungspunkte). IR Empfänger Aufbau Frequenzbereich: 30-100 KHz. IR Empfangsbereich: ± 10 Meter. Kabellänge: 2 Meter, zu verlängern bis auf max. 300 Meter (UTP oder Äquivalent). IR Empfänger: Empfangsanzeige LED. IR Empfangswinkel: 90º (+45º/-45º ab Center). Abmessung Empfangsblock: 51x10x8mm. IR Empfänger Einbau (optional) Frequenzbereich: 30-100 KHz. IR Empfangsbereich: ± 10 Meter. Kabellänge: 2 Meter, zu verlängern bis auf max. 300 Meter (UTP oder Äquivalent). IR Empfänger Empfangsanzeige LED. IR Empfangswinkel: 90º (+45º/-45º ab Center). Abmessung Empfänger: Diameter 11.7mm - Bohrmaß 12mm - Länge 50mm Einbautiefe 55mm - Maximale Materialstärke 40mm.

DEUTSCH DEUTSCH SchwarzSchwarz Weiß

V+: IR: SchwarzSchwarz Weiß

V+: IR: 20177_20080901_UG_IR_CONTROL_PRO8_def 18-09-2008 10:55 Pagina 13IR Verlängerungskabel Anschluss: 3,5mm Mini-Jack. IR LED 2x IR LED Kabellänge: 3 Meter (von Stecker bis Teilung 2m, von Teilung bis LED 1m).

6. OPTIONAL ERHÄLTLICH

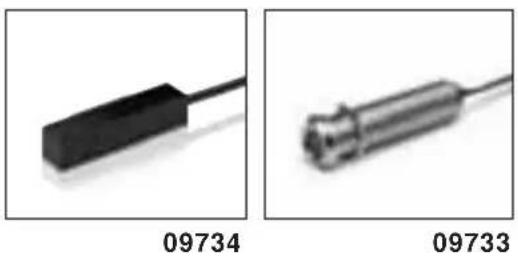

Extra IR Empfänger Aufbau Art.-Nr.: 09734 Einbau Art.-Nr.: 09733 Mithilfe eines zusätzlichen IR Empfängers können Sie Ihre A/V Geräte auch von anderen Räumen aus bedienen. Weitere Informationen zu diesem Thema finden Sie unter www.marmitek.com. Extra IR Verlängerungskabel Art.-Nr.: 09843 Mithilfe eines zusätzlichen IR Verlängerungskabels können Sie 2 zusätzliche A/V Geräte bedienen (zu erweitern mit bis zu max. 8 A/V Geräte). Weitere Informationen zu diesem Thema finden Sie unterwww.marmitek.com. Marmitek EasyControl8™ Art.-Nr.: 09662 Marmitek EasyTouch35™ Art.-Nr.: 09664 Mit beiden Universal-Fernbedienungen können Sie 8 AV Geräte bedienen: TV, Video, DVD, Kabel, Satellit, Audio, Marmitek X 10 und Digital-Satellit. Aufgrund der vorprogrammierten Code und Lernfunktionen funktionieren diese immer. Die EasyTouch35™ ist mit einem praktischen Touchscreen mit hellblauer Schirmbeleuchtung ausgestattet. Weitere Informationen zu diesem Thema finden Sie unter www.marmitek.com. Umweltinformation für Kunden innerhalb der Europäischen Union Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit diesem Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist darauf hin, dass das Produkt von regulärem Haushaltmüll getrennt entsorgt werden sollte. Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen, wenden Sie sich bitte an die örtlichen Behörden oder städtischen Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt erworben haben. 14 © MARMITEK
