MANUAL DE USUARIO M505USBS KENWOOD

MANUAL DE INSTRUCCIONES

Kenwood Corporation

Declaración de conformidad con respecto a la Directiva EMC 2004/108/CE

Fabricante:

Kenwood Corporation

2967-3 Ishikawa-machi, Hachioji-shi, Tokyo, 192-8525 Japón

Representante en la UE:

Kenwood Electronics Europe BV

Amsterdamseweg 37, 1422 AC UITHOORN, Países Bajos

CE

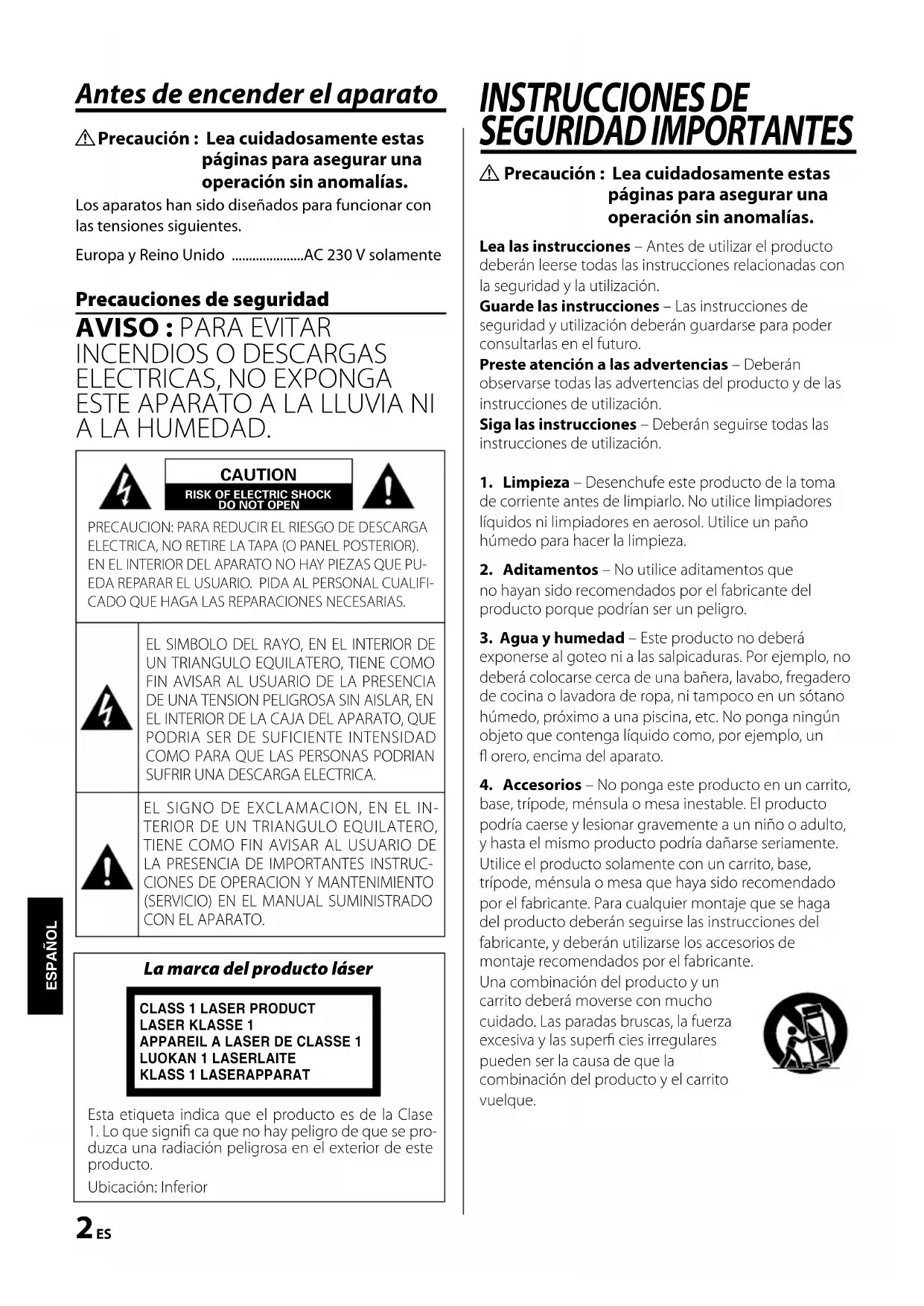

Antes de encender el aparato

⚠ Precaución : Lea cuidadosamente estas páginas para asegurar una operación sin anomalías.

Los aparatos han sido diseñados para funcionar con las tensiones siguientes.

Europa y Reino Unido ......AC 230 V solamente

Precauciones de seguridad

AVISO : PARA EVITAR INCENDIOS O DESCARGAS ELECTRICAS, NO EXPONGA ESTE APARATO A LA LLUVIA NI A LA HUMEDAD.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

PRECAUCION: PARA REDUCIR EL RIESGO DE DESCARGA ELECTRICA, NO RETIRE LA TAPA (O PANEL POSTERIOR). EN EL INTERIOR DEL APARATO NO HAY PIEZAS QUE PUEDA REPARAR EL USUARIO. PIDA AL PERSONAL CUALIFICADO QUE HAGA LAS REPARACIONES NECESARIAS.

EL SIMBOLO DEL RAYO, EN EL INTERIOR DE UN TRIANGULO EQUILATERO, TIENE COMO FIN AVISAR AL USUARIO DE LA PRESENCIA DE UNA TENSION PELIGROSA SIN AISLAR, EN EL INTERIOR DE LA CAJA DEL APARATO, QUE PODRIA SER DE SUFICIENTE INTENSIDAD COMO PARA QUE LAS PERSONAS PODRIAN SUFRIR UNA DESCARGA ELECTRICA.

EL SIGNO DE EXCLAMACION, EN EL INTERIOR DE UN TRIANGULO EQUILATERO, TIENE COMO FIN AVISAR AL USUARIO DE LA PRESENCIA DE IMPORTANTES INSTRUCCIONES DE OPERACION Y MANTENIMIENTO (SERVICIO) EN EL MANUAL SUMINISTRADO CON EL APARATO.

La marca del producto láser

CLASS 1 LASER PRODUCT LASER KLASSE 1 APPAREIL A LASER DE CLASSE 1 LUOKAN 1 LASERLAITE KLASS 1 LASERAPPARAT

Esta etiqueta indica que el producto es de la Clase 1. Lo que signifi ca que no hay peligro de que se produzca una radiación peligrosa en el exterior de este producto.

Ubicación: Inferior

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

⚠ Precaución : Lea cuidadosamente estas páginas para asegurar una operación sin anomalías.

Lea las instrucciones – Antes de utilizar el producto deberán leerse todas las instrucciones relacionadas con la seguridad y la utilización.

Guarde las instrucciones – Las instrucciones de seguridad y utilización deberán guardarse para poder consultarlas en el futuro.

Preste atención a las advertencias – Deberán observarse todas las advertencias del producto y de las instrucciones de utilización.

Siga las instrucciones – Deberán seguirse todas las instrucciones de utilización.

1. Limpieza – Desenchufe este producto de la toma de corriente antes de limpiarlo. No utilice limpiadores líquidos ni limpiadores en aerosol. Utilice un paño húmedo para hacer la limpieza.

2. Aditamentos – No utilice aditamentos que no hayan sido recomendados por el fabricante del producto porque podrían ser un peligro.

3. Agua y humedad – Este producto no deberá exponerse al goteo ni a las salpicaduras. Por ejemplo, no deberá colocarse cerca de una bañera, lavabo, fregadero de cocina o lavadora de ropa, ni tampoco en un sótano húmedo, próximo a una piscina, etc. No ponga ningún objeto que contenga líquido como, por ejemplo, un fl orero, encima del aparato.

4. Accesorios – No ponga este producto en un carrito, base, trípode, ménsula o mesa inestable. El producto podría caerse y lesionar gravemente a un niño o adulto, y hasta el mismo producto podría dañarse seriamente. Utilice el producto solamente con un carrito, base, trípode, ménsula o mesa que haya sido recomendado por el fabricante. Para cualquier montaje que se haga del producto deberán seguirse las instrucciones del fabricante, y deberán utilizarse los accesorios de montaje recomendados por el fabricante.

Una combinación del producto y un carrito deberá moverse con mucho cuidado. Las paradas bruscas, la fuerza excesiva y las superfi cies irregulares pueden ser la causa de que la combinación del producto y el carrito vuelque.

1. Ventilación – Las ranuras y aberturas de la caja sirven para la ventilación del aparato, y para asegurar un funcionamiento seguro y protegerlo del sobrecalentamiento. Las aberturas no deberán bloquearse nunca colocando el producto encima de una cama, sofá, alfombra u otra superfi cie similar. Este producto no deberá colocarse en librerías o estanterías empotradas si éstas no ofrecen la ventilación apropiada ni se cumplen las instrucciones del fabricante.

2. Fuentes de alimentación – Este producto deberá utilizarse solamente con el tipo de fuente de alimentación indicado en el producto. Si no está seguro del tipo de fuente de alimentación de su hogar, consulte a su concesionario o compañía eléctrica de la localidad.

3. Protección de cables de alimentación – Los cables de alimentación deberán instalarse de forma que no puedan ser pisados ni atrapados al colocar sobre o contra ellos alguna cosa. Tenga mucho cuidado con los cables en sus enchufes, en las tomas de corriente y en los puntos por donde los cables salen del aparato.

4. Rayos – Para mayor protección de este producto durante una tormenta, o cuando se deje sin atender o no se utilice durante mucho tiempo, desenchufe el cable de alimentación de la toma de corriente y desconecte también el cable de la antena o del sistema de televisión por cable. Esto evitará que se estropee el aparato debido a las tormentas y a las descargas eléctricas.

5. Sobrecarga – No sobrecargue las tomas de corriente de la pared, cables de extensión o tomas de corriente integrales porque podría producirse un riesgo de incendido o una sacudida eléctrica.

6. Entrada de objetos y líquidos – No meta nunca objetos de ninguna clase en este producto a través de las aberturas porque podrán tocar punto de alta tensión peligrosos o cortocircuitar piezas que podrían producir un incendio o una descarga eléctrica. No derrame nunca líquidos de ninguna clase sobre el producto.

7. Reparaciones – No intente reparar este producto usted mismo porque al abrir o quitar las tapas podrá exponerse a una alta tensión peligrosa u otros peligros. Solicite las reparaciones al personal de servicio cualifi cado.

8. Daños que deben repararse – Desenchufe este producto de la toma de corriente y solicite las reparaciones al personal de servicio cualifi cado bajo las condiciones siguientes:

a) Cuando el enchufe o el cable de alimentación esté estropeado.
b) Si han caído líquidos u objetos en el interior del producto.

c) Si el producto ha estado expuesto a la lluvia o al agua.
d) Si el producto no funciona normalmente siguiendo las instrucciones de utilización.
e) Si el producto se ha caído o estropeado de cualquier forma.
f) Cuando el producto muestra un cambio considerable en sus prestaciones; lo que indica que debe ser reparado.
g) Si se detecta un olor anormal o humo.

1. Reemplazo de piezas – Cuando sea necesario reemplazar piezas, asegúrese de que el técnico de reparaciones utilice aquellas específi cadas por el fabricante, u otras de las mismas características que las originales. Los reemplazos sin autorización podrían causar un incendido, sacudida eléctrica u otros peligros.
2. Comprobación de seguridad – Al terminar cualquier trabajo de mantenimiento o reparación en este producto, pida al técnico de reparaciones que realice comprobaciones de seguridad para determinar si el producto se encuentra en condiciones de funcionamiento apropiadas o no.
3. Montaje en una pared o en el techo – Este producto deberá montarse en una pared o en el techo sólo si se siguen las recomendaciones del fabricante.
4. Calor – Este producto deberá colocarse lejos de fuentes de calor como, por ejemplo, radiadores, salidas de aire caliente, estufas u otros productos que produzcan calor. No ponga ningún objeto con llama como, por ejemplo, una vela o un farol cerca del producto.
5. Líneas de alimentación eléctrica – El sistema de antena exterior, de utilizar uno, no debe ponerse cerca de cables de alta tensión, luces eléctricas o circuitos de alimentación eléctrica, ni tampoco donde pueda caer sobre tales cables o circuitos. Cuando instale un sistema de antena exterior deberá poner muchísimo cuidado para que no toque cables o circuitos de alta tensión. El contacto con ellos podría ser fatal.

Índice

Precaución : Lea cuidadosamente las páginas con el símbolo de exclamación ⚠ para asegurar un funcionamiento seguro.

Antes de encender el aparato ......2

⚠ Precauciones de seguridad ......2

⚠ INSTRUCCIONES DE SEGURIDAD IMPORTANTES ......2

Desembalaje....4

Conexiones 5

Preparación del mando a distancia....5

Acerca de MP3 y WMA 6

Acerca del dispositivo USB ....7

Descripción de los nombres de los botones en este manual....7

Nombres y funciones de los componentes ....8

Funciones básicas ......10

Modo de demostración 10

Encendido del sistema ....10

Poner el sistema en modo standby 10

Control de volumen 10

Control de sonido 10

Auriculares....10

Utilización del CD/MP3-CD/WMA-CD/dispositivo USB ....11

Preparación....11

Reproducción de un disco normal/ dispositivo USB 11

Selección de una pista/fragmento deseado .....11

Selección de un álbum/archivo deseado (Sólo para archivos de audio) ....12

Programación de pistas 12

Programación de archivos (Sólo para archivos de audio) ....13

Aleatorio....13

Repetición....13

Intro scan 14

Grabación en un dispositivo USB 14

Edición de programas 14

Cambio de la visualización de información del disco/dispositivo USB ....14

Utilización de la radio ....15

Sintonización de emisoras de radio .....15

Memorización de emisoras presintonizadas .....15

Sintonización de una emisora de radio presintonizada....15

Uso de RDS (Radio Data System) 15

Cambio de la información de visualización para RDS....16

Sintonización mediante tipo de programa (búsqueda PTY) 16

Utilización del casete ......17

Reproducción de una cinta de casete .....17

Grabación de una cinta de casete ....17

Uso de un equipo externo ......18

Operación del temporizador para dormir....19

Encendido/apagado del temporizador para dormir ....19

Cambio del tiempo de retardo y encendido del temporizador para dormir ....19

Información general ......20

Mantenimiento....20

En caso de difi cultades ......22

Especifi caciones ......23

Desembalaje

Desembale cuidadosamente la unidad y asegúrese de que no le falte ninguno de los accesorios siguientes.

Antena de FM interior .....(1)

Antena de cuadro de AM .....(1)

Mando a distancia ....(1)

Batería (AAA/R3) .....(2)

Si le falta algún accesorio, o si la unidad está estropeado o no funciona, avise inmediatamente a su concesionario. Si la unidad le fue enviado a usted directamente, avise inmediatamente a la compañía de transporte. Kenwood recomienda guardar la caja de cartón y los materiales de embalaje originales en caso de que usted necesite tener que transportar la unidad en el futuro.

Tenga este manual a mano para su futuro uso.

Conexiones

Conexión de la antena FM

Conécte la antena de FM interior al terminal FM 75Ω COAXIAL en la parte posterior de la unidad. Ajuste la posición de la antena FM para lograr la mejor recepción y asegúrela.

Conexión de la antena AM

Prepare la antena de cuadro de AM y conéctela al terminal AM LOOP en la parte posterior. Instale la antena en la posición y sentido en que se puedan recibir emisiones de AM.

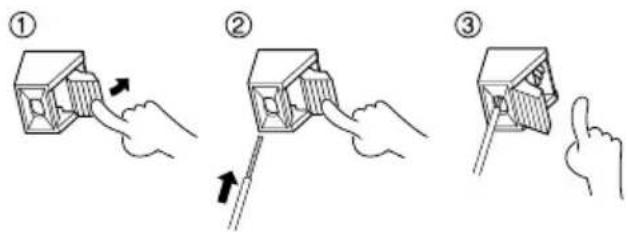

Conexión de los altavoces

1 Conecte el altavoz derecho al terminal "R", con el cable rojo en + y el cable negro en -.
2 Conecte el altavoz izquierdo al terminal "L", con el cable rojo en + y el cable negro en -.
Sujete la parte rayada del altavoz según se muestra.

• Para un rendimiento óptimo, se recomienda el uso de los altavoces suministrados.
• No conecte más de un altavoz a cualquier par de terminal de altavoz +/-

PRECAUCIÓN

Asegúrese de seguir las instrucciones siguientes. De lo contrario se bloqueará la ventilación apropiada y se causarán daños o peligros de incendio.

• No ponga ningún objeto que impida la salida del calor encima de la unidad.
• Deje un espacio alrededor de la unidad (a partir de los extremos, incluyendo proyecciones) igual o superior al mostrado abajo.

Panel superior : 50 cm Panel trasero : 10 cm

Preparación del mando a distancia

Operación

Cuando se enchufa el cable, se ilumina el indicador standby. La alimentación se activa al pulsar el botón del mando a distancia apuntando al sensor remoto. Cuando la alimentación se active, pulse el botón que desee utilizar.

• La duración de la pila suministrada puede ser inferior a la de pila comune debido al uso durante comprobaciones de funcionamiento.
• Si la distancia de alcance del mando a distancia disminuye, sustituya la pila por una nueva.
• Pueden producirse fallos de funcionamiento si orienta el sensor remoto hacia la luz solar directa, o bajo la iluminación directa de una lámpara fl uorescente de alta frecuencia. En tal caso, cambie la ubicación del sistema para evitar fallos de funcionamiento.

Inserción de las pilas

Utilice dos pilas tamaño "AAA"/"R3".

1 Retire la cubierta.

2 Inserte las pilas.

3 Cierre la cubierta.

PRECAUCIÓN

No se interrumpirá completamente la alimentación de corriente de la toma de pared de este equipo al desactivar el interruptor de espera.

Instale el equipo de forma que sea fácil acceder a la toma de pared y, en caso de emergencia, desconecte inmediatamente el enchufe de la toma de pared.

Los archivos MP3/WMA que pueden reproducirse (en adelante denominado archivos de audio) y el formato de los medios tienen la siguiente limitación. El archivo de audio que no cumple con las especificaciones puede no reproducirse normalmente.

Archivos de audio que pueden reproducirse : MP3, WMA

• Añada la extensión correcta al archivo de audio. (MP3: ".MP3", WMA: ".WMA")
• No añada extensiones a otros archivos que no sean el archivo de audio. De lo contrario, el archivo, que no es el archivo de audio, se reproducirá y emitirá un gran ruido, con lo que el altavoz puede dañarse.
• Los archivos con protección anticopia no pueden reproducirse.
• Los archivos de audio no pueden reproducirse según la configuración del software de codificación, el tipo de dispositivo USB, y/o las condiciones de grabación.
• Es posible que la unidad no sea compatible con la actualización del formato de compresión estándar y con las especificaciones adicionales.

Archivo reproducible MP3

• Archivo MPEG 1/2 Audio capa 3
• Velocidad de transferencia de bits: 8/16/24/32/40/48/56/64/80/96/112/128/144/160/192/224/256/320 kbps
• Frecuencia de muestreo: 48/ 44,1/ 32/ 24/ 22,05/ 16/ 12/ 11,025/ 8 kHz

Archivo reproducible WMA

• Archivo que cumple con Windows Media Audio 9
  • Velocidad de transferencia de bits: 32-192 kbps
• Frecuencia de muestreo: 48/ 44,1/ 32 kHz

Medio de almacenamiento reproducible

• CD-ROM, CD-R, CD-RW
• Dispositivo USB (USB versión 1.1/2.0)

• No pueden utilizarse CD-RWs a los que se les haya dado formato rápido en el software de escritura.
• Al grabar a la capacidad máxima del medio CD-R/RW de una vez, el software de grabación se ajusta a "Disc at once".
• Para obtener detalles acerca de los dispositivos USB disponibles, remítase a (página 7).

Formato CD-R/RW reproducible

• ISO 9660 Level 1/2
• Joliet

Formato de archivo reproducible de dispositivo USB

- Para conocer los formatos compatibles con dispositivos USB, remítase a (página 7).

Número máximo de caracteres para esta unidad

• Nombre de archivo/carpeta: 30/30 characteres
• Etiqueta de MP3 ID3/propiedad de contenidos WMA: 30 caracteres
  (La información que puede mostrar esta unidad: el título, el nombre del artista y el nombre del álbum)

• El nombre de archivo/carpeta es la cantidad de caracteres, incluidas las extensiones.
• Esta unidad puede visualizar las versiones siguientes de etiqueta MP3 ID3: versión 1.0/1.1/2.2/2.3

Limitación de la estructura del archivo y de la carpeta

• Cantidad máxima de carpetas: 250 (incluyendo la carpeta raíz)
• Cantidad máxima de archivos por carpeta: 900 (incluyendo el número de carpetas)

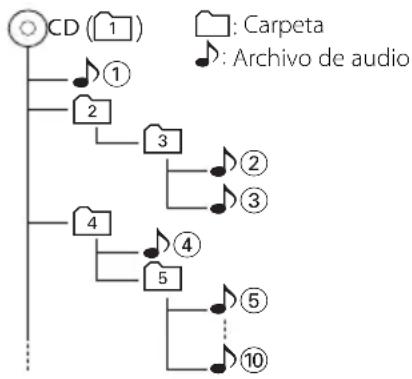

Orden de reproducción del archivo de audio

- Los archivos de audio se reproducen en el orden en el que se graban. Puede especifi car el orden de reproducción numerando los archivos en una carpeta y grabándolos por carpetas.

Ejemplo

- Orden de reproducción

Orden de reproducción después de la reproducción ♪①:

Acerca del dispositivo USB

Notas sobre el uso del Dispositivo USB

Esta unidad puede reproducir archivos de audio almacenados en las memoria fl ash y en reproductores de audio digitales que dispongan de un puerto USB (este tipo de dispositivos se denomina dispositivo USB en este documento).

Se aplican las siguientes restricciones sobre los tipos y uso de dispositivos USB disponibles:

Dispositivos USB disponibles

• Dispositivos USB que pertenezcan a la clase de almacenamiento masivo USB.
• Dispositivos USB cuyo consumo de energía máximo sea inferior a 500 mA.
• Los formatos compatibles y los tipos de dispositivo USB : FAT 12/ 16/ 32

- Clase de almacenamiento masivo USB : Dispositivos USB que el PC puede reconocer como almacenamiento externo sin utilizar ningún tipo de controlador ni software de aplicación especial.

- Póngase en contacto con el comercial para conocer si su dispositivo USB cumple con las especificaciones de la clase de almacenamiento masivo USB.

- Utilizar un dispositivo USB no compatible puede provocar una reproducción o visualización del archivo de audio anormal. Incluso si utiliza el dispositivo USB de acuerdo con las específi caciones anteriores, según el tipo o condición del dispositivo USB podrían no reproducirse archivos de audio normalmente.

Descripción de los nombres de los botones en este manual

La mayor parte de funciones están pensadas para que puedan utilizarse desde el mando a distancia. Por tanto, en este manual los nombres de los botones se describen utilizando en primer lugar los nombres del mando a distancia, seguidos de los nombres de la unidad principal entre paréntesis.

Ejemplo:

Botón STOP ■ (■ stop) Botón de la unidad principal Botón del mando a distancia

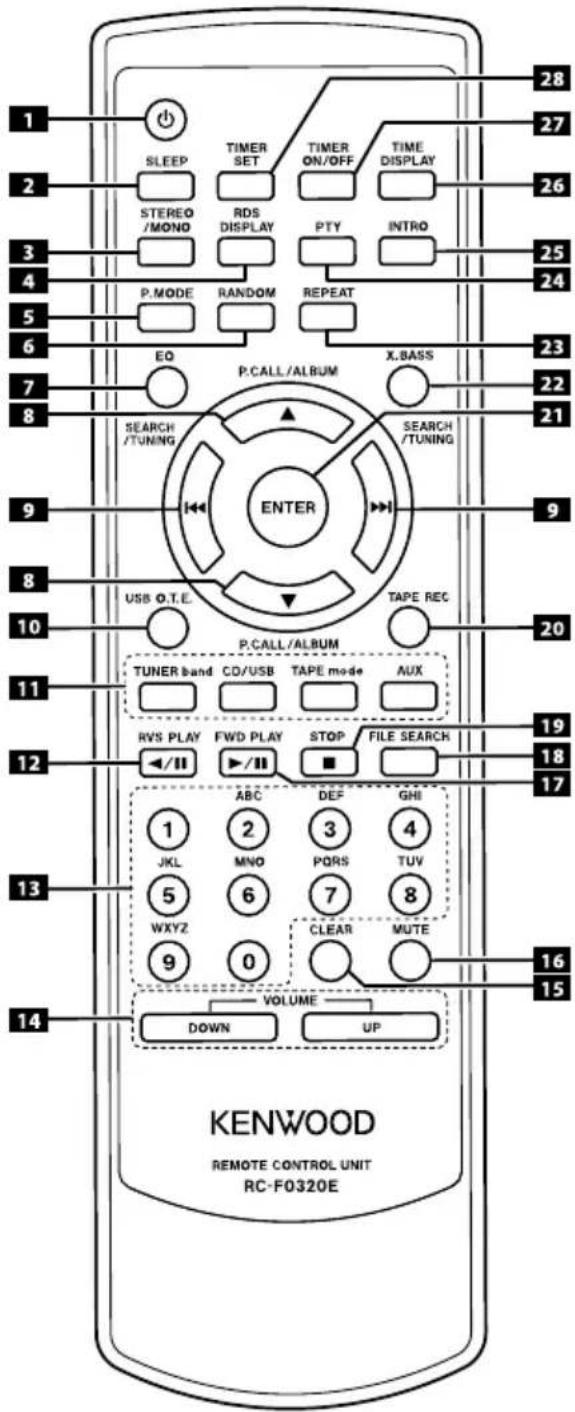

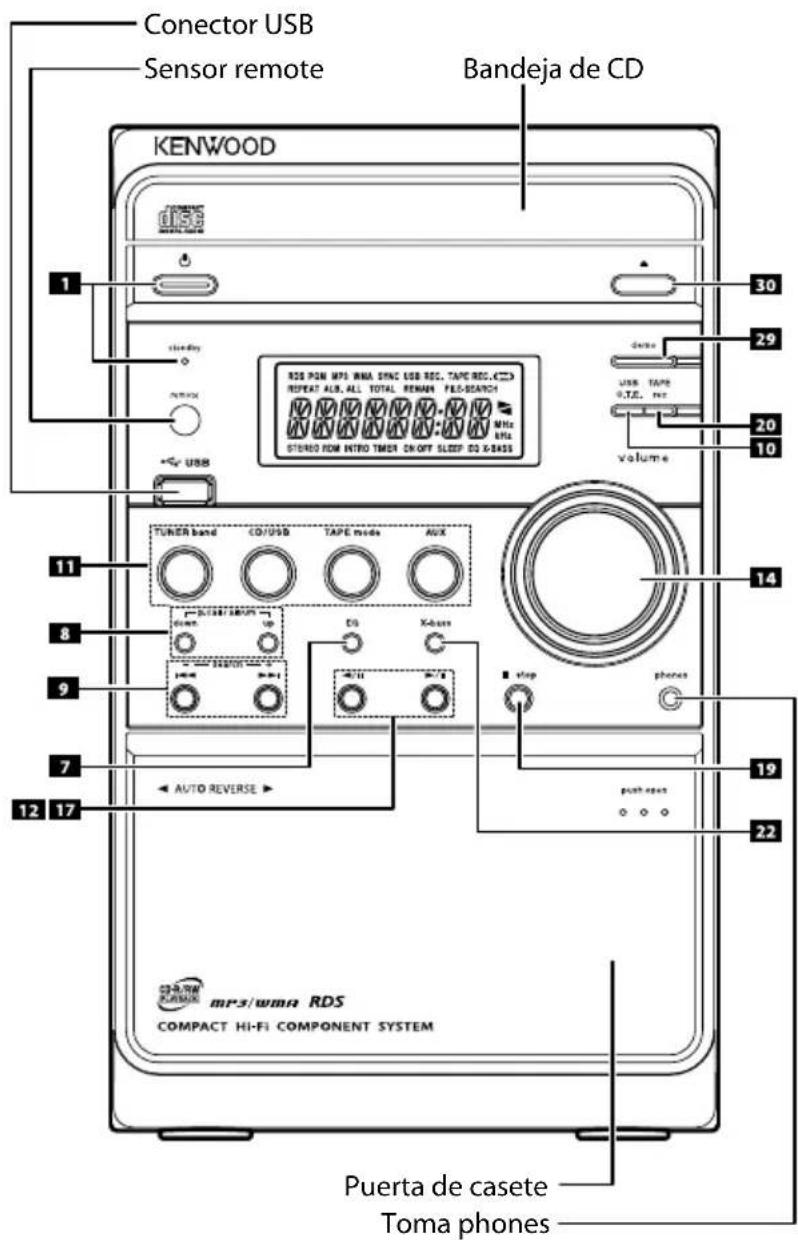

Nombres y funciones de los componentes

1 SLEEP TIMER SET TIMER ON/OFF TIME DISPLAY 28 27 26 3 STEREO /MONO RDS DISPLAY PTY INTRO 25 4 P.MODE RANDOM REPEAT 24 5 EQ P.CALL/ALBUM X.BASS 23 7 SEARCH /TUNING SEARCH /TUNING 22 8 ENTER 9 USB O.T.E. TUNER band CD/USB TAPE mode TAPE REC 21 10 P.CALL/ALBUM RVS PLAY FWD PLAY STOP FILE SEARCH 20 11 ▶/▶ ▶/▶ ■ 19 ABC DEF GHI 17 JKL MNO 3 4 PORS TUV 5 6 7 8 WXYZ CLEAR MUTE 9 0 16 14 VOLUME DOWN UP KENWOOD REMOTE CONTROL UNIT RC-F0320E

Conector USB Sensor remote Bandeja de CD KENWOOD 30 29 20 10 USB TURER band CD/USB TAPE mode AUX user DC X-box user stop phones AUTO REVERSE puerta de casete Toma phones MR3/wma RDS COMPACT Hi-Fi COMPONENT SYSTEM

ESPAÑOL

Botones del mando a distancia y de la unidad

1 Botón (0)

Para encender el sistema o ponerlo en modo de reposo.

Indicator standby (sólo en la unidad principal)

7 Botón EQ (EQ)

Para seleccionar el efecto de sonido deseado: POP, CLASSIC, ROCK, JAZZ o FLAT (desactivado).

8 Botones P.CALL/ALBUM ▲/▼ (p.call/album up/down)

Para seleccionar emisores de radio presintonizadas para TUNER.

Para seleccionar un álbum (carpeta) de archivos de audio.

9 Botones SEARCH/TUNING |◀◀/▶▶| (|◀◀/▶▶| search +/−)

Para buscar adelante/atrás en la pista siguiente/anterior para CD.

Para saltar pista en CD.

Para buscar adelante/atrás o para saltar al archivo siguiente/anterior para archivos de audio.

Para el avance rápido o rebobinado de una cinta.

Para sintonizar a una frecuencia de radio inferior/superior o buscar emisoras de radio en TUNER.

10 Botón USB O.T.E (USB O.T.E)

Para grabar de un CD a un dispositivo USB.

11 Botones de fuente

Para seleccionar la fuente que quiera reproducir, o para activar el sistema reproduciendo la fuente seleccionada.

12 Botón RVS PLAY◀/||◀/||

Para iniciar o interruptor la reproducción para TAPE. Para iniciar la grabación para TAPE.

14 Botones VOLUME UP/DOWN (mando volume)

Para aumentar o bajar el volumen.

17 Botón FWD PLAY ▶/II (▶/II)

Para iniciar o interruptor la reproducción para CD, USB y TAPE. Para iniciar la grabación para TAPE.

Para iniciar y interruptor la grabación para USB.

19 Botón STOP ■ (■ stop)

Para detener la reproducción para CD, USB y TAPE. Para detener la reproducción de un programa y grabar en CD y USB. Para detener la grabación para USB y TAPE.

20 Botón TAPE REC (TAPE rec)

Para iniciar o interrumpir la grabación desde TUNER, CD, USB o AUX a una cinta de casete.

22 Botón X.BASS (X-bass)

Para encender o apagar la mejora de graves.

Botones únicamente del mando a distancia

2 Botón SLEEP

Para seleccionar el tiempo de retardo hasta que se cambia al modo de espera.

3 Botón STEREO/MONO

Para cambiar entre modo estéreo y modo mono (sólo en banda FM) para el TUNER.

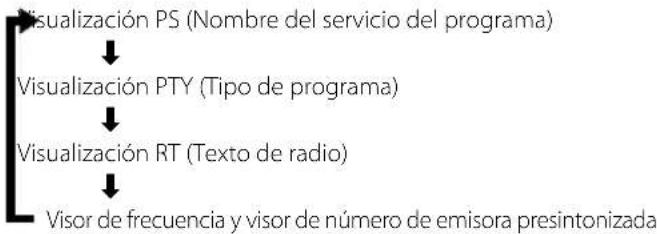

4 Botón RDS DISPLAY

Para cambiar la visualización para RDS.

5 Botón P.MODE

Para programar pistas/archivos para CD/USB.

Para programar emisoras de radio presintonizadas en el TUNER.

6 Botón RANDOM

Para reproducir de forma aleatoria un CD y un dispositivo USB.

13 Botones de dígitos 0 - 9/A - Z

Para seleccionar un número de pista/archivo para CD/USB. Para seleccionar una emisora de radio presintonizada para el TUNER.

Para introducir los nombres de archivos en el modo de búsqueda de archivos para archivos de audio.

15 Botón CLEAR

Para eliminar el nombre del archivo introducido durante la búsqueda de archivo.

16 Botón MUTE

Para interrumpir y reanudar la reproducción de sonido.

18 Botón FILE SEARCH

Para seleccionar un archivo deseado en archivos de audio.

21 Botón ENTER

Para confi rmar la selección del modo de búsqueda de archivos para archivos de audio.

23 Botón REPEAT

Para repetir una pista/archivo o todas las pistas/archivos para CD y USB.

24 Botón PTY

Para realizar búsquedas PTY.

25 Botón INTRO

Para reproducir varios segundos para cada pista/archivo de CD.

26 Botón TIME DISPLAY

Para visualizar el estado actual del sistema.

Para cambiar la pantalla de tiempo para CD.

Para cambiar la pantalla de información para archivos de audio.

27 Botón TIMER ON/OFF

Para encender el temporizador para dormir. El tiempo de retardo es el mismo que el del ajuste anterior.

Para cancelar el temporizador para dormir si éste está funcionando.

28 Botón TIMER SET

Para establecer el tiempo de retardo y encender el temporizador para dormir.

Botones únicamente de la unidad

29 Botón (demo)

Para activar/desactivar la demostración en modo power on (encendido).

30 Botón (▲)

Para abrir o cerrar la bandeja de CD.

Modo de alimentación en espera

Mientras el indicador del modo de espera de este aparato esté encendido fluirá una pequeña cantidad de corriente al circuito interno del aparato para proteger el contenido de la memoria. Esta condición recibe el nombre de modo de alimentación en espera del aparato. Mientras el aparato está en el modo de espera, ésta podrá encenderse desde el mando a distancia.

Modo de demostración

El sistema está equipado con una función de demostración (sólo reproducción). Cuando se enchufa el cable y se pulsa el botón para encender el sistema por primera vez, la demostración se inicia automáticamente. La demostración consiste en un cambio secuencial de la pantalla y de los indicadores que muestran el funcionamiento, pero el audio en sí mismo no cambia. La función de demostración se puede cancelar del modo siguiente.

Para desactivar la demostración

Pulse el botón (demo) del equipo durante la demostración.

Para activar la demostración

Tras el encendido, pulse el botón (demo) del equipo.

- La demostración corre automáticamente cuando: la alimentación falló y luego se recuperó, o el enchufe del cable de poder se ha desconectado mientras el equipo estaba activado y luego se conectó nuevamente.

Encendido del sistema

Pulse el botón (CD/USB (CD/USB), TUNER band (TUNER band), TAPE mode (TAPE mode) o AUX (AUX).

Se apagará el standby LED de apagado. El sistema se encenderá en la última fuente utilizada o en la fuente ahora seleccionada.

Poner el sistema en modo standby

Pulse el botón

El indicador de espera está encendido.

Control de volumen

Pulse el botón VOLUME UP (gire el mando (volume) a la derecha) para aumentar, pulse el botón VOLUME DOWN (gire el mando (volume) a la izquierda) para bajar el nivel del volumen.

Se mostrará "VOL XX". "VOL XX" indica el nivel de volumen.

Para silenciar el volumen temporalmente

Pulse el botón MUTE.

La reproducción continuará sin sonido y se mostrará "MUTE" en el visor.

- Para recuperar el volumen, pulse de nuevo el botón MUTE o ajuste el volumen.

Control de sonido

La característica de sistema de control de sonido le permite disfrutar de efectos especiales de sonido, como ajustes programados en el ecualizador y mejora de graves, que le proporcionan la mejor calidad de reproducción.

Para encender los ajustes programados en el ecualizador

Pulse el botón EQ (EQ) para seleccionar el efecto de sonido deseado: POP, CLASSIC, ROCK, JAZZ o FLAT (desactivado).

Para encender la mejora de graves

Pulse el botón X.BASS (X-bass). Se mostrará el icono "X-BASS" en el visor.

• Para desactivar X-BASS, pulse el botón X.BASS (X-bass). El icono "X-BASS" desaparece.
• No se aplican las funciones EQ y X-BASS al sonido de grabación.

Auriculares

Para escuchar el sonido estéreo con auriculares (disponible separadamente), utilice la toma phones de 3,5 mm situada en la parte superior del equipo.

- La presión acústica excesiva de los auriculares puede causar problemas auditivos.

Preparación

Carga de un disco

1 Pulse el botón CD/USB (CD/USB) para seleccionar el modo CD.
2 Pulse el botón (▲) para abrir la bandeja del CD.
3 Ponga un disco en la bandeja con la etiqueta hacia arriba.
4 Pulse el botón (▲) para cerrar la bandeja del CD.

Para un CD, el tiempo de reproducción total y el número total de pistas aparecerán en el visor. Para un MP3-CD/WMA-CD, se mostrará en el visor el número total de álbumes y el número total de archivos.

- Para retirar el disco, pulse el botón (▲), sujete el disco por sus bordes y extráigalo cuidadosamente.

Inserción de un dispositivo USB

1 Pulse el botón para seleccionar el modo de espera.
2 Inserte un dispositivo USB en el conector USB del panel frontal.
3 Pulse el botón CD/USB (CD/USB) para seleccionar el modo USB.

• Para garantizar un correcto rendimiento del sistema, espere hasta que la unidad lea completamente el disco/dispositivo USB antes de proceder.
• Si no hay ningún disco cargado en el compartimento para discos, se muestra "NO DISC". Si el disco es ilegible, se muestra "ERR DISC".
• Si el disco no se puede leer o no hay un archivo de audio que se pueda reproducir en el dispositivo USB, se visualizará "NO DATA".
• Para archivos de audio, el tiempo de lectura del disco puede superar 10 segundos debido al número elevado de canciones del disco/dispositivo USB.
• Para archivos de audio, "A" en la pantalla signifi ca ÁLBUM.
• Para archivos de audio, el número total del álbum en el visor indica el número de todos los álbumes grabados en el disco/dispositivo USB.
• El icono "MP3" aparece sólo cuando se reproduce un archivo MP3.

El icono "WMA" aparece sólo cuando se reproduce un archivo WMA.

- Inserte o retire el dispositivo USB mientras está en el modo de espera.

Al insertar o retirar el dispositivo USB puede que se interrumpa el sonido. Esto puede ocurrir aunque el sonido no se reproduzca ni se grabe desde/en el dispositivo USB.

Cuando se reproduce o se graba desde/en el dispositivo USB, al retirarlo o al desconectar la alimentación puede que se corrompa la fuente de sonido y ésta tal vez no pueda ser reproducida.

Reproducción de un disco normal/dispositivo USB

Pulse el botón FWD PLAY ▶/Ⅱ (▶/Ⅲ) para iniciar la reproducción.

Se mostrarán en el visor el número de pista/archivo y el tiempo de reproducción transcurrido.

- Para interrumpir la reproducción, pulse el botón FWD PLAY ▶/Ⅱ (▶/Ⅲ).

Comenzará a parpadear el tiempo de reproducción.

Para reanudar la reproducción, pulse de nuevo el botón FWD PLAY ▶/Ⅱ (▶/Ⅲ).

- Para detener la reproducción, pulse el botón STOP ■ (■ stop).

Selección de una pista/fragmento deseado

Para seleccionar una pista deseada

Pulse el botón SEARCH/TUNING |◀◀ o ▶▶| (|◀◀ o ▶▶| search +/-) repetidamente hasta que se muestra la pista deseada en el visor.

• Si se detiene la reproducción, pulse el botón FWD PLAY ▶/Ⅱ (▶/Ⅲ) para reanudarla.
• También pueden utilizarse los botones con los dígitos, 0–9 del mando a distancia para seleccionar una pista.

Pulse los botones con los dígitos según se muestra a continuación:

Para seleccionar la pista 2:2 y ENTER

Para seleccionar la pista 23 : 2, 3 y ENTER

Para seleccionar la pista 120 (Sólo archivos de audio): 1, 2 y 0

Para buscar un fragmento particular durante la reproducción

Pulse y mantenga pulsado el botón SEARCH/TUNING |◀◀ o ▶▶| (◀◀ o ▶▶|search +/-) durante más de 3 segundos.

Pulse el botón FWD PLAY ▶/II (▶/III) cuando se localice el fragmento deseado.

Selección de un álbum/archivo deseado (Sólo para archivos de audio)

Para seleccionar un álbum deseado

Pulse el botón P.CALL/ALBUM ▲ o ▼ (p.call/album up o down) hasta que el número del álbum deseado aparezca en el visor durante la reproducción.

Se mostrará "Axxx xxx" en el visor. "Axxx" indica el número de álbum y "xxx" indica el número de archivo.

Para seleccionar un archivo deseado

Pulse repetidamente SEARCH/TUNING | ◀◀ o ▶▶ | (| ◀◀ o ▶▶ | search +/-) hasta que el archivo deseado del álbum actual aparezca en el visor durante la reproducción.

Se mostrará "Axxx xxx" en el visor. "Axxx" indica el número de álbum y "xxx" indica el número de archivo.

- Sólo para dispositivo USB: También pueden utilizarse los botones con los dígitos, 0–9 del mando a distancia para seleccionar un archivo.

Para buscar un archivo por nombre

1 En el modo de parada, pulse el botón FILE SEARCH.
Se mostrará el icono "FILE-SEARCH" en el visor.
2 Pulse los botones de dígitos/A-Z para introducir el primer carácter del nombre del archivo que quiera buscar.
3 Pulse el botón ENTER.
Aparece "A" parpadeando junto al primer carácter.
4 Repita los pasos 2 y 3 para introducir los caracteres hasta llegar al penúltimo.
5 Para introducir el último carácter, pulse los botones de dígitos A-Z.
6 Pulse el botón FILE SEARCH.
Se mostrará "SEARCH" en el visor.
7 Pulse el botón FWD PLAY ▶/Ⅲ (▶/Ⅲ) para iniciar la reproducción.

• Si la unidad encuentra un archivo apropiado, el número del álbum y el número de la pista se visualizarán. Pulse el botón TIME DISPLAY. Luego, el nombre de la ruta y el nombre del archivo se desplazarán por el visualizador.
• Si no hay un archivo apropiado, se mostrará "NO FILE".

Programación de pistas

Se puede programar la reproducción de pistas con la reproducción parada. Se pueden memoriza hasta 60 pistas en la memoria en cualquier orden.

1 En el modo de parada, pulse el botón P.MODE para introducir los ajustes de programa.
Se mostrará el icono "PGM" y "-- P-01" en el visor. "--" indica el número de pista del CD y "P-01" indica el número de programa.
Comenzará a parpadear el icono "PGM".
2 Pulse el botón SEARCH/TUNING |◀◀ o ▶▶| (|◀◀ o ▶▶| search +/-) para seleccionar la pista deseada.
Comenzará a parpadear el número de programa.

3 Pulse el botón P.MODE para memorizar la pista seleccionada.

El número de pista vuelve a “—” y se muestra el siguiente número de programa en la pantalla.

4 Repita los pasos 2 a 3 para seleccionar y memorizar otras pistas deseadas en este modo.

Se mostrará el icono "PGM" en el visor.

5 Pulse el botón FWD PLAY ▶/Ⅲ (▶/Ⅱ) para reproducir las pistas programadas.

• Pueden utilizarse los botones con los dígitos, 0–9 del mando a distancia para seleccionar una pista.
• Comenzará a parpadear "FULL" si se intentan programar más de 60 pistas.
• Para visualizar la secuencia de programa, pulse el botón P.MODE en el modo de parada.
• Si pulsa el botón REPEAT durante la reproducción programada, se reproducirán repetidamente la pista actual o todas las pistas programadas.
  Se mostrarán en el visor el icono "REPEAT" o "REPEAT ALL" y el icono "PGM".

Programación de archivos (Sólo para archivos de audio)

Se puede programar la reproducción de archivos de un MP3-CD/WMA-CD/dispositivo USB con la reproducción parada. Se pueden memoriza hasta 60 archivos en la memoria en cualquier orden.

1 En el modo de parada, pulse el botón P.MODE para introducir los ajustes de programa.

Se mostrará el icono "PGM" y "---- P-01" en el visor. "----" indica el número de archivo del disco/dispositivo USB y "P-01" indica el número de programa.

Comenzará a parpadear el icono "PGM".

2 Pulse el botón SEARCH/TUNING |◀◀ o ▶▶| (|◀◀ o ▶▶| search +/-) para seleccionar el archivo deseada.

Comenzará a parpadear el número de programa.

3 Pulse el botón P.MODE para memorizar el archivo seleccionado.

El número de archivo vuelve a “— — —” y se muestra el siguiente número de programa en la pantalla.

4 Repita los pasos 2 a 3 para seleccionar y memorizar otros archivos deseados en este modo.

Se mostrará el icono "PGM" en el visor.

5 Pulse el botón FWD PLAY ▶/Ⅱ (▶/Ⅲ) para reproducir los archivos programados.

• Pueden utilizarse los botones con los dígitos, 0–9 del mando a distancia para seleccionar un archivo.
• Comenzará a parpadear "FULL" si se intentan programar más de 60 archivos.
• Los archivos de sonido sólo pueden programarse en la misma fuente.
• Para visualizar la secuencia de programa, pulse el botón P.MODE en el modo de parada.
• Si pulsa el botón REPEAT durante la reproducción programada, se reproducirán repetidamente el archivo actual o todos los archivos programadas.
  Se mostrarán en el visor el icono "REPEAT" o "REPEAT ALL" y el icono "PGM".

Para borrar el programa

Pulse el botón STOP ■ (■ stop) una vez en el modo de parada y dos veces durante la reproducción del programa.

Desaparecerá el icono "PROGRAM" del visor.

• "P" representa PROGRAMA (PROGRAM).
• El programa se borra automáticamente cuando se abre el bandeja de CD.
• La función del ajuste de programa se desactiva en el modo de reproducción y pausa.

Aleatorio

Se pueden reproducir todas las pistas/archivos en orden aleatorio.

1 Durante la reproducción, el modo de pausa o de parada, pulse el botón RANDOM para activar el modo de reproducción aleatorio.

Se mostrará el icono "RDM" en el visor.

2 Para salir del modo aleatorio, pulse el botón RANDOM.

Desaparecerá el icono "RDM" del visor.

- Si se activa la función de programa, o se selección la función de repetición (repeat), se desactivará el modo de reproducción aleatoria.

Repetición

Se puede reproducir de forma repetida la pista/archivo/álbum actual o todo el disco/dispositivo USB.

Para repetir una pista/un archivo

Pulse el botón REPEAT una vez en el modo de reproducción o de pausa.

Se mostrará el icono "REPEAT" en el visor.

- Para cancelar la repetición de reproducción, pulse el botón REPEAT dos veces para un CD y 3 veces para archivos de audio.

Para repetir todas las pistas/los archivos

Pulse el botón REPEAT dos veces para un CD y 3 veces para los archivos de audio en el modo de reproducción o pausa.

Se mostrará el icono "REPEAT ALL" en el visor.

continúa en la página siguiente

• Para cancelar la reproducción repetida, vuelva a pulsar el botón REPEAT) una vez.
• Se repetirán de forma continuada todas las pistas/los archivos.

Para repetir un álbum (Sólo para archivos de audio)

Pulse el botón REPEAT dos veces en el modo de reproducción o pausa.

Se mostrará el icono "REPEAT ALB." en el visor.

• Para cancelar la reproducción repetida, vuelva a pulsar el botón REPEAT una dos.
• Esta función no puede utilizarse en el modo de programa.

Intro scan

Esta función le permite escuchar los primeros 10 segundos de cada pista del CD.

Pulse el botón INTRO para comenzar la exploración.

Se mostrará el icono "INTRO" en el visor.

Para detener la función intro scan

Pulse el botón INTRO.

El equipo entra en el modo de reproducción normal y comienza la reproducción cuando se detiene la exploración.

Grabación en un dispositivo USB

Graba canciones de CD en el dispositivo USB, en el formato MP3.

1 Inserte un dispositivo USB en el conector USB del panel frontal.
2 Pulse el botón SEARCH/TUNING |◀◀ o ▶▶| (|◀◀ o ▶▶| search +/-) para seleccionar la primera pista del CD que quiera grabar.
3 Pulse el botón USB O.T.E. (USB O.T.E.) para iniciar la grabación.
Se mostrará el icono "USB REC." en el visor.

4 Para finalizar la grabación, pulse el botón STOP ■ (■ stop).

• Si pulsa el botón USB O.T.E. (USB O.T.E.) durante la reproducción de un CD, la grabación empezará desde el principio de la pista actual.
• Para interrumpir la grabación, pulse el botón FWD PLAY ▶/II (▶/II). Pulse el botón FWD PLAY ▶/II (▶/II) para reanudar la grabación.
• Durante la grabación, no es posible escuchar otra fuente.
• La música grabada se guarda con números que van seguidos "track001" a "track900" en la "KWD folder" del dispositivo USB.
• La música se codifi ca según la especificación de más abajo.
• Formato: MP3
• Velocidad de transferencia de bits: 128 kbps
  – Frecuencia de muestreo: 44,1 kHz
• Dispositivo USB de grabación
• Estándar USB: USB 1.1/2.0
  – Sistema de archivos: FAT 16/32

Edición de programas

Las pistas de CD deseadas se pueden programar en el orden deseado y grabarse en un dispositivo USB.

1 Inserte un dispositivo USB en el conector USB del panel frontal.
2 Programe la frecuencia deseada de pistas de CD.
Véase en página 12 y 13 para el procedimiento de programación.
3 Pulse el botón USB O.T.E. (USB O.T.E.) para iniciar la grabación.
Se mostrará el icono "USB REC." en el visor.

- Para finalizar la grabación, pulse el botón STOP ■ (■ stop).

Cambio de la visualización de información del disco/dispositivo USB

Al pulsar el botón TIME DISPLAY se muestran diferentes informaciones del disco/dispositivo USB como el tiempo de la pista actual o un disco completo, nombre del archivo y del intérprete de archivos de audio, etc.

Sintonización de emisoras de radio

1 Pulse el botón TUNER band (TUNER band) para seleccionar la banda deseada: FM o AM.
2 Mantenga pulsado el botón SEARCH/TUNING |◀◀ o ▶▶| (l◀◀ o ▶▶| search +/-) para sintonizar la frecuencia deseada.

- Para sintonizar una estación con señal débil, pulse brevemente el botón SEARCH/TUNING ◀◀◀ o ▶▶▶ I (◀◀◀ o ▶▶▶ search +/-) repetidamente hasta que se muestre la unidad deseada o cuando se haya obtenido la mejor recepción.

Memorización de emisoras presintonizadas

Puede memorizar hasta 20 emisoras de FM y 20 de AM en la memoria. Cuando se ha seleccionado una emisora presintonizada. Se muestra el número de emisora presintonizada en el visor.

1 Pulse el botón TUNER band (TUNER band) para seleccionar la banda deseada: FM o AM.
2 Pulse el botón SEARCH/TUNING | ◀◀ o ▶▶| (| ◀◀ o ▶▶| search +/-) para sintonizar la frecuencia deseada.
3 Pulse el botón P.MODE y comenzará a parpadear “--”.
4 Si desea guardar la emisora de radio en otro número de emisora presintonizada, pulse el botón P.CALL/ALBUM ▲ o ▼ (p.call/album up o down) para seleccionar el número de emisora presintonizada deseado.
5 Pulse el botón P.MODE de nuevo para memorizar la emisora de radio.
6 Repita los pasos 2 a 5 para memorizar otras emisoras.

- Durante la programación, si no se pulsa ningún botón durante 20 segundos, el sistema saldrá del modo de programación automáticamente.

Sintonización de una emisora de radio presintonizada

Pulse el botón P.CALL/ALBUM ▲ o ▼ (p.call/album up o down), o los botones con los dígitos 0–9 del mando a distancia para seleccionar el número de emisorapresintonizada deseado.

Se mostrarán en el visor el número de emisora presintonizada, la frecuencia de radio.

STEREO/MONO

Pulse el botón STEREO/MONO para seleccionar el modo estéreo o mono.

Cuando se selecciona el modo estéreo, se muestra el icono "STEREO" en el visor (si la emisora actual es FM estéreo).

- Se puede seleccionar el modo estéreo o mono sólo en FM.

Uso de RDS (Radio Data System)

RDS es un sistema que transmite información útil (en forma de datos digitales) para emisiones de FM junto con la señal de emisión. Los sintonizadores y receptores diseñados para recepción RDS pueden extraer la información de la señal de emisión para utilizarla con diversas funciones, como la visualización automática del nombre de la emisora.

Funciones RDS

Búsqueda PTY (Identifi cación de tipo de programa):

Sintoniza automáticamente la emisora que emita el tipo de programa especificado (género).

Indicación PS (Nombre del servicio del programa):

Muestra automáticamente el nombre de emisora transmitido por la emisora RDS.

Función de texto de radio:

Muestra los datos de texto de radio transmitidos por ciertas emisoras RDS al pulsar el botón RDS DISPLAY. Aparece la indicación "NO TEXT" cuando no se transmiten datos de texto.

- Ciertas funciones y nombres de funciones pueden ser diferentes para ciertos países y zonas.

Cambio de la información de visualización para RDS

Durante la recepción de una emisora RDS, al pulsar el botón RDS DISPLAY cambian los contenidos del visor.

Cada vez que la presione, el visor cambiará de la siguiente forma:

Sintonización mediante tipo de programa (búsqueda PTY)

Esta función permite ajustar el sintonizador para que busque automáticamente emisoras que emitan actualmente el tipo de programa (género) que desee escuchar.

1 Pulse el botón TUNER band (TUNER band) para seleccionar FM.
2 Pulse el botón PTY.

Si la emisora actual es RDS, se muestra el tipo de programa de la emisora.

3 Pulse el botón PTY para seleccionar el tipo de programa deseado.

Tabla de tipos de programa

Nombre del tipo de programa Indicación
Noticias NEWS
Temas de actualidad AFFAIRS
Información INFO
Deportes SPORT
Educación EDUCATE
Drama DRAMA
Cultura	CULTURE
Ciencia	SCIENCE
Variedades	VARIED
Música "pop"	POP M
Música "rock"	ROCK M
Música fácil de escuchar	EASY M
Música clásica ligera	LIGHT M
Música clásica seria	CLASSICS
Otros tipos de música	OTHER M
Partes meteorológicos	WEATHER

Finanzas	FINANCE
Programas infantiles	CHILDREN
Asuntos sociales	SOCIAL
Religión	RELIGION
Conversaciones telefónicas	PHONE IN
Viajes	TRAVEL
Ocio	LEISURE
Música "jazz"	JAZZ
Música "country"	COUNTRY
Música del país	NATION M
Melodías de ayer	OLDIES
Música folklórica	FOLK M
Documentales	DOCUMENT

4 Pulse el botón SEARCH/TUNING |◀◀ o ▶▶| (◀◀ o ▶▶| search +/-) para comenzar la búsqueda.

• Bajo determinadas condiciones de recepción, puede ser necesario más de 1 minuto para completar la búsqueda.
• Si no se puede encontrar el tipo de programa deseado, se muestra "NO MATCH" y, después de varios segundos se vuelve a la pantalla original.

Reproducción de una cinta de casete

1 Pulse el botón TAPE mode (TAPE mode) para la TAPE.
2 Pulse el área marcada [push open] para abrir el compartimento del casete.
3 Introduzca la cinta en el compartimento con el borde abierto hacia abajo.
4 Cierre la puerta del compartimento.

5 Pulse el botón TAPE mode (TAPE mode) para seleccionar el modo "reverse" deseado.

Icono : reproduce sólo un lado de la cinta y se para. Icono : reproduce ambos lados de la cinta y se para. Icono : reproduce ambos lados interminablemente.

6 Pulse el botón SEARCH/TUNING |◀◀ o ▶▶| (|◀◀ o ▶▶| search +/−) para mover la cinta al punto de inicio deseado.

7 Pulse el botón FWD PLAY ▶/Ⅲ (▶/Ⅲ) o RVS PLAY ◀/Ⅲ (▶/Ⅳ) para comenzar la reproducción de la cinta.

Grabación de una cinta de casete

Puede grabar de la radio, de un disco o de un dispositivo USB.

Para obtener información sobre cómo grabar desde un equipo externo conectado al terminal AUX IN, véase (página 18).

Para lograr la mejor calidad de grabación, utilice cintas de tipo normal (sólo tipo 1).

Grabación desde la radio

1 Introduzca una cinta de casete en el compartimento y cierre la puerta.
2 Pulse el botón TUNER band (TUNER band) para seleccionar el modo TUNER y una emisora de radio.
3 Pulse el botón TAPE REC (TAPE rec) para poner el equipo en el modo de reposo de grabación.
El icono "TAPE REC." se mostrará en el visor.
4 Pulse el botón FWD PLAY ▶/Ⅱ (▶/Ⅲ) o RVS PLAY ◀/Ⅱ (◀) para iniciar la grabación.

- Para finalizar la grabación, pulse el botón STOP ■ (■ stop).

Consejo para la grabación desde la radio

Para detener temporalmente la grabación, pulse el botón TAPE REC (TAPE rec). Pulse el botón FWD PLAY ▶/Ⅲ (▶/Ⅲ) o RVS PLAY ◀/Ⅱ (▶) para reanudar la grabación.

Grabación desde un CD/MP3-CD/WMA-CD/dispositivo USB

1 Inserte un disco o un dispositivo USB.
2 Introduzca una cinta virgen en el compartimento.
3 Pulse el botón de selección de fuente para seleccionar la fuente de la que quiera grabar.
Para CD/MP3-CD/WMA-CD : Pulse el botón CD/USB (CD/USB) para seleccionar la entrada de CD. Para el dispositivo USB : Pulse el botón CD/USB (CD/USB) para seleccionar la entrada de USB.

4 Asegúrese de que la unidad esté en el modo de reproducción.

5 Pulse el botón SEARCH/TUNING | ◀◀ o ▶▶ | (| ◀◀ o ▶▶ | search +/- ) para seleccionar la primera pista/archivo que desee grabar.

6 Pulse el botón TAPE REC (TAPE rec) para poner el equipo en el modo de reposo de grabación. El icono "TAPE REC." se mostrará en el visor.

7 Pulse el botón FWD PLAY ▶/Ⅲ (▶/Ⅲ) o RVS PLAY ◀/Ⅲ( ) para iniciar la grabación.

El icono "SYNC" se mostrará en el visor.

• Para garantizar un correcto rendimiento del sistema, espere hasta que la unidad lea completamente el disco/dispositivo USB antes de grabar.
• Para interrumpir la grabación, pulse el botón TAPE REC (TAPE rec). Pulse el botón FWD PLAY ▶/Ⅱ (▶/Ⅲ) o RVS PLAY ◀/Ⅱ (▶/Ⅳ) a reanudar la grabación.
• Para finalizar la grabación, pulse el botón STOP ■ (■ stop).
• Para CD/ MP3-CD/ WMA-CD : Si realiza los pasos 6 y 7 durante la reproducción, la grabación se iniciará desde el comienzo de la pista/archivo actual.
• Durante la grabación, no es posible escuchar otra fuente.

Grabación programada de un CD/MP3-CD/WMA-CD/dispositivo USB

Las pistas del CD/archivos MP3/archivos WMA deseados se pueden programar en la secuencia deseada y grabarse en una cinta.

1 Inserte un disco o un dispositivo USB.
2 Introduzca una cinta virgen en el compartimento.
3 Pulse el botón de selección de fuente para seleccionar la fuente de la que quiera grabar.
Para CD/MP3-CD/WMA-CD : Pulse el botón CD/USB (CD/USB) para seleccionar la entrada de CD. Para el dispositivo USB : Pulse el botón CD/USB (CD/USB) para seleccionar la entrada de USB.

4 Asegúrese de que la unidad está en el modo de parada.

5 Programe la frecuencia deseada de pistas de CD/archivos MP3/archivos WMA.

Véase en página 12 y 13 para el procedimiento de programación.

6 Pulse el botón TAPE REC (TAPE rec) para poner el equipo en el modo de reposo de grabación.

El icono "TAPE REC." se mostrará en el visor.

7 Pulse el botón FWD PLAY ▶/Ⅱ (▶/Ⅲ) o RVS PLAY ◀/Ⅱ (◀/Ⅳ) para iniciar la grabación.

El icono "SYNC" se mostrará en el visor.

- Para finalizar la grabación, pulse el botón STOP ■ (■ stop).

Uso de un equipo externo

Puede conectar un equipo externo como un reproductor de CD, un casete, etc. a esta unidad y usarlo como una fuente adicional.

Conexión de un equipo externo

Conecte el cable de audio del equipo al terminal AUX IN en la parte posterior de la unidad.

- Asegúrese de que las marcas (L, R) del equipo coinciden con las de la unidad al realizar la conexión.

Reproducción del equipo externo

1 Pulse el botón AUX (AUX) para seleccionar el modo AUX.

2 Reproduzca con el equipo.

- Para obtener detalles sobre cómo usar el equipo, véase el manual de instrucciones del equipo.

Grabación de una cinta de casete

1 Introduzca una cinta de casete en el compartimento y cierre la puerta.
2 Pulse el botón AUX (AUX) para seleccionar el modo AUX.
3 Reproduzca con el equipo conectado a esta unidad.
4 Pulse el botón TAPE REC (TAPE rec) para poner el equipo en el modo de reposo de grabación. El icono "TAPE REC." se mostrará en el visor.
5 Pulse el botón FWD PLAY ▶/Ⅲ (▶/Ⅱ) o RVS PLAY ◀/Ⅱ( )ptra iniciar la grabación.

- Para finalizar la grabación, pulse el botón STOP ■ (■ stop).

Encendido/apagado del temporizador para dormir

Si se enciende el temporizador para dormir, el sistema se pondrá en el modo de espera después de pasar el tiempo actualmente establecido.

1 Pulse el botón TIMER ON/OFF.

El temporizador para dormir se enciende y aparece el icono "SLEEP".

Si el temporizador para dormir está encendido, se cancelará.

• El ajuste inicial del tiempo de retardo es de 90 minutos.
• Para cambiar el tiempo de retardo, vea más abajo.

Cambio del tiempo de retardo y encendido del temporizador para dormir

El tiempo de retardo se puede cambiar dentro de un margen de 10 a 90 minutos.

1 Pulse el botón SLEEP.

Aparece el tiempo del ajuste actual.

Con cada pulsación, el tiempo de retardo cambia en el orden siguiente:

$$ \begin{array}{l}9 0 \rightarrow 8 0 \rightarrow 7 0 \rightarrow ... 2 0 \rightarrow 1 0 \rightarrow o f f \rightarrow 9 0 \rightarrow 8 0\\rightarrow 7 0...\end{array} $$

2 Pulse el botón TIMER SET mientras se visualiza el tiempo de retardo deseado.

El temporizador para dormir se enciende y aparece el icono "SLEEP".

- La selección del tiempo de retardo cambia y la visualización vuelve al último modo si no se realiza ninguna operación durante 20 segundos.

Mantenimiento

Limpieza de la caja

- Utilice un paño fi no ligeramente humedecido con una solución de un detergente suave. No utilice una solución con alcohol, amoniaco o abrasivos.

Limpieza de los discos

• Cuando un disco acumule suciedad, límpielo con un paño, desde el centro desde disco hacia el exterior. No limpie realizando un movimiento circular.
• No utilice disolventes como bencina, limpiadores de venta en comercios, o spray antiestático para discos analógicos.

Limpieza de los cabezales y recorrido de la cinta

• Para garantiza una buena calidad de grabación, limpie los cabezales y el rodillo de arrastre cada 50 horas de funcionamiento de la cinta.
• Utilice un bastoncillo de algodón ligeramente humedecido con líquido limpiador.
• También puede limpiar los cabezales con una cinta limpiadora.

Cuidado con la condensación

La condensación de humedad puede producirse en el interior del aparato cuando existe una gran diferencia de temperatura entre este aparato y el exterior.

Este aparato puede no funcionar correctamente si se forma condensación en su interior. En este caso, déjelo en reposo durante unas pocas horas y reanude la operación una vez desaparecida la condensación.

Tenga mucho cuidado con la condensación en las circunstancias siguientes:

Cuando este aparato se transporte de un lugar a otro siendo muy grande la diferencia de temperaturas entre ambos, cuando aumente la humedad en la habitación donde está instalado el aparato, etc.

Restauración del microprocesador

El microprocesador puede funcionar incorrectamente (la unidad no puede utilizarse o muestra indicaciones erróneas) si el cable de alimentación se desenchufa mientras la alimentación está activada, o debido a otros factores externos. Si esto ocurre, ejecute el siguiente procedimiento para restaurar el microprocesador y para que la unidad recupere su funcionamiento normal.

Cuando la corriente está encendida y la entrada TUNER (Sintonizador) se encuentra seleccionada, pulse y mantenga pulsado el botón (■ stop) por más de dos segundos.

Desenchufe el cable de corriente y vuelva a enchufarlo si aparece "INIT.OK".

- Tenga en cuenta que al restaurar el microprocesador, el contenido de la memoria se borra y la unidad vuelve al estado en el que estaba de fábrica.

Compruebe la guía siguiente para la localización de averías.

General

Sin sonido.

→ Enchufe correctamente el cable de corriente.
→ Ponga el control VOLUME en el nivel de sonido adecuado.
→ Asegúrese de que la fuente se corresponda con la fuente que usted quiere utilizar.
→ Retire la clavija de los auriculares de la toma de auriculares.

Las salidas de sonido de la derecha y la izquierda están invertidas.

→ Compruebe las conexiones y ubicación de los altavoces.

El sistema muestra las funciones automáticamente.

→ Desactive el modo de demostración.

El sistema no funciona al pulsar cualquier botón.

→ Desenchufe el cable de corriente y vuelva a enchufarlo.

Funcionamiento del reproductor de CD Se muestra "NO DISC".

→ Introduzca un disco correctamente (el lado con la etiqueta hacia arriba).
→ Limpie el disco.
→ Utilice un disco nuevo o que se pueda leer.
→ Espere hasta que se haya eliminado la condensación de los lentes.

Funcionamiento del dispositivo USB Se muestra "NO USB".

→ Inserte el dispositivo USB correctamente.

No puede reproducir.

→ El dispositivo USB se retira durante la reproducción o la grabación. Grabe de nuevo las canciones después de formatear el dispositivo USB.

Recepción de la radio

Ruido en la radio.

→ Sintonice una frecuencia correcta.
→ Ajuste la dirección de la antena de FM.
→ Ajuste la posición y el sentido de la antena de AM.
→ Aumente la distancia entre el sistema y el TV o VCR.

Funcionamiento del casete No graba.

→ Sustituya la cinta o cubra las pestañas de la tapa con cinta adhesiva.
→ Limpie el cabezal.
→ Utilice sólo cintas de tipo NORMAL (IEC I).
No utilice un casete cuya cinta disponga de un tiempo de grabación de más de 90 minutos, porque este tipo de cinta es muy delgado y tiende a atascarse en los rodillos de presión o a romperse.

Mando a distancia

No funciona correctamente.

→ Cambie la pila.
→ Retire los obstáculos.
Acérquese al sistema con el mando a distancia y asegúrese de que está orientado al sensor remoto del equipo.

Unidad principal

Sección del amplifi cador

Potencia de salida

Sección del sintonizador

Sección del sintonizador de FM

Selección de la frecuencia memoria

.87,5 MHz \~ 108 MHz

Sección del sintonizador de AM

Selección de la frecuencia memoria

531 kHz \~ 1.602 kHz

Sección del reproductor de CD

Láser.....Lásersemiconductor

Sobremuestreo ....8 fs (352,8 kHz)

Longitud de onda láser 760 \~ 800 nm

Clase de potencia láser ....Clase 1 (IEC)

Conversión D/A ....1 Bit

Interfaz USB

Estándar USB ....USB 1.1/2.0

Corriente de alimentación máxima .....500 mA

Sistema de archivos ...... FAT 12/16/32

MP3 decodifi cado

...... Compatible con MPEG-1/2 Audio Layer-3

WMA decodifi cado

...... Compatible con Windows Media Audio 9

Formato de grabación

MP3, 128 kbps/44,1 kHz

Sección de casete

Pista ....4 pistas, estéreo 2 canales

Sección de AUX

Entrada (Sensibilidad/ Impedancia)

1000 mV/10 kΩ

General

Consumo de energía .... 75 W

Dimensiones....Anch : 160 mm

Alt:269mm

Fondo:345mm

Peso (neto) 5,5 kg

Altavoces

Caja ....Tipo bass-reflex

Configuración de altavoces

Woofer....100 mm, tipo cónico

Tweeter.... 35 mm, tipo cónico

Impendancia....4Ω

Nivel máximo de entrada 60 W

Dimensiones....Anch : 160 mm

Alto : 268 mm

Fondo:218mm

Weight (net) 2,2 kg (1 undad)

Notas:

- Kenwood sigue una política de continuos avances en el desarrollo. Por esta razón, las específi caciones pueden cambiar sin aviso.

- El rendimiento puede no ser pleno en lugares extremadamente fríos (bajo temperaturas de congelación del agua).

Información acerca de la eliminación de equipos eléctricos y electrónicos al final de la vida útil (aplicable a los países de la Unión Europea que hayan adoptado sistemas independientes de recogida de residuos)

Los productos con el símbolo de un contenedor con ruedas tachado no podrán ser desechados como residuos domésticos. Los equipos eléctricos y electrónicos al final de la vida útil, deberán ser reciclados en instalaciones que puedan dar el tratamiento

adecuado a estos productos y a sus subproductos residuales correspondientes.

Póngase en contacto con su administración local para obtener información sobre el punto de recogida más cercano. Un tratamiento correcto del reciclaje y la eliminación de residuos ayuda a conservar los recursos y evita al mismo tiempo efectos perjudiciales en la salud y el medio ambiente.

KENWOOD

Identifi cación de la unidad

Inscriba el número de serie de la unidad, que aparece en la parte posterior de la misma, in los espacios provistos en la tarjeta de garantía y también en el espacio de abajo. Al dirigirse al distribuidor para cualquier información, o para solicitar su asistencia, indíquele siempre el modelo y el número de serie del aparato.

Modelo Número de serie
