MANUAL DE USUARIO PL2600 FAGOR

• En caso de incompatibilidad entre la

toma de corriente y el enchufe del

aparato, sustituir la toma por otra

adecuada sirviéndose de personal

profesionalmente cualificado.

• La seguridad eléctrica del aparato

se garantiza solamente en caso de

que esté conectado a una instalación

de tierra eficaz tal como prevén las

vigentes normas de seguridad eléctrica.

El fabricante no puede ser considerado

responsable de daños derivados de la

falta de toma de tierra de la instalación.

En caso de dudas diríjase a personal

profesionalmente cualificado.

• Después de quitar el embalaje, verificar

que el aparato esté en perfectas

condiciones, en caso de duda, dirigirse

al Servicio de Asistencia Técnica más

• Los elementos del embalaje (Bolsas de

plástico, espuma de poliestireno, etc.),

no deben dejarse al alcance de los niños

porque son potenciales fuentes de peligro

• Se desaconseja el uso de adaptadores,

tomas múltiples y/o prolongaciones.

En caso de que fuera indispensable

usarlos, hay que utilizar únicamente

adaptadores y prolongaciones que sean

conformes a las normas de seguridad

vigentes, prestando atención a no

superar el limite de potencia indicado en

• Este aparato debe utilizarse solo para

uso doméstico. Cualquier otro uso se

considerará inadecuado o peligroso.

• El fabricante no será responsable

de daños que puedan derivar del

uso inapropiado equivocado o poco

adecuado o bien de reparaciones

efectuadas por personal no cualificado.

El uso de cualquier aparato eléctrico

requiere que se respeten algunas reglas

• No tocar el aparato con manos o pies

• No sumergir el aparato en agua ni poner

el aparato bajo el grifo para añadir agua.

• Antes de utilizar este aparato por

primera vez, lea detenidamente este

manual de instrucciones y guárdelo para

posteriores consultas. Solo así podrá

obtener los mejores resultados y la

máxima seguridad de uso.

• Antes de utilizar el aparato verificar

que la tensión de la red doméstica

corresponda con la indicada en el

4. Indicador luminoso

5. Tapa entrada de agua

7. Regulador de vapor

12. Indicador luminoso de la función

“IONIC” (MOD. PL-2650)

13. Indicador luminoso funcionamiento/

Supresión de interferencias: Este aparato

ha sido desparasitado conforme a las

directivas sobre supresión de interferencias.

Compatibilidad electromagnética: Este

aparato ha sido desparasitado conforme

a las directivas CEM (compatibilidad

3. ADVERTENCIAS DE SEGURIDAD

2. CARACTERISTICAS TECNICAS Vea placa de características.

Este producto cumple con las

Directivas Europeas de Compatibilidad

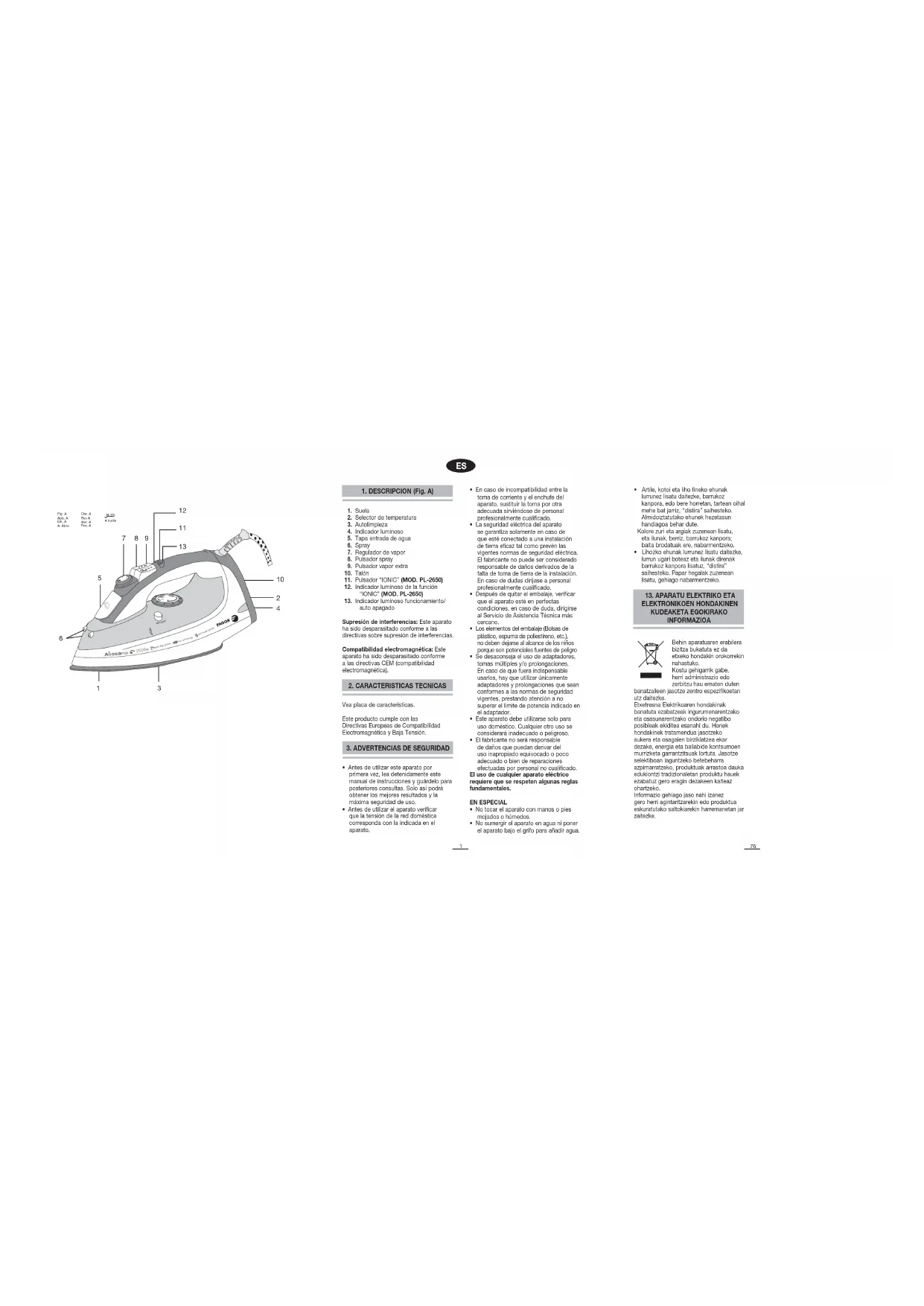

Electromagnética y Baja Tensión. Fig. A Abb. A Eik. AA. Ábra Obr. A Rys AФиг. A Рис. AA irudiaϞϜθϟ΍ • Artile, kotoi eta liho fineko ehunak

• No usar el aparato en lugares húmedos

o que se utilizan como baño.

• No permitir que los niños utilicen el

• No abandonar el aparato encendido

porque puede ser una fuente de peligro.

• Al desenchufar la clavija nunca tire del

• Desenchufar el aparato antes de

efectuar cualquier operación de limpieza

• En caso de avería y/o mal

funcionamiento del aparato, apagarlo

y no tratar de arreglarlo. En caso de

necesitar reparación dirigirse únicamente

a un Servicio de Asistencia Técnica

autorizado por el fabricante y solicitar

el uso de recambios originales. De

no respetar lo anteriormente indicado

se pondrá en peligro la seguridad del

• El usuario no debe proceder a la

sustitución del cable. En caso de que

esté estropeado o haya que sustituirlo,

dirigirse exclusivamente a un Servicio

de Asistencia Técnica autorizado por el

• Evitar que el cable toque las parte

calientes del aparato.

• El uso de este aparato, produce

elevadas temperaturas, y por tanto

existe peligro de quemaduras durante

su manipulación. Por ello, debe coger el

aparato por el asa y evitar el contacto

con las partes metálicas y con el vapor.

• No dirigir el chorro de vapor hacia las

personas porque es peligroso.

• No usar la plancha en tejidos

excesivamente húmedos.

• No guardar la plancha apoyada sobre

su base mientras esté caliente, hay que

esperar a que se enfríe.

• No hacer mezclas con quitamanchas

o productos similares sobre tejidos a

• Desenchufar el aparato cuando no se

utiliza. No dejarlo enchufado si no es

• Este aparato dispone de un dispositivo

de seguridad que cuando actúa,

el aparato deja de funcionar. Para

reactivarlo debe dirigirse a un Servicio

de Asistencia Técnica autorizado.

• Cuando decida deshacerse

definitivamente del aparato, es

conveniente desenchufarlo y dejarlo

inservible cortando el cable de

alimentación por ejemplo.

• La plancha se debe usar y colocar sobre

una superficie estable.

• Al colocar la plancha en su base de

apoyo, asegúrese de que la superficie es

• La plancha no se debe utilizar si se ha

caído, si tiene signos visibles de daños o

• Mantenga los aparatos eléctricos fuera

del alcance de los niños o personas

enfermas. No les deje utilizar los

aparatos sin la supervisión de un adulto.

• El usuario no debe dejar la plancha

desatendida cuando esté enchufada a la

• Se debe desenchufar de la toma de

corriente antes de llenar de agua el

• Este aparato no está diseñado para

el uso de personas (incluidos niños)

con capacidades físicas, sensoriales

o mentales reducidas o falta de

experiencia y conocimiento, salvo que

la persona responsable de su seguridad

les supervise o instruya respecto al uso

• Se deberá vigilar a los niños para

asegurarse de que no juegan con el

• Para mayor protección, se recomienda la

instalación de un dispositivo de corriente

residual (RCD) con una corriente residual

operativa que no supere los 30 mA. Pida

consejo a su instalador.

Quite las pegatinas o protectores de la

suela y de la carcasa

Desenrolle y enderece el cable de

Siga las instrucciones del apartado

"Autolimpieza" del punto "10 LIMPIEZA",

para que la plancha quede lista para su uso.

4. ANTES DE UTILIZAR LA PLANCHA POR PRIMERA VEZ3

6. LLENADO DEL DEPÓSITO DE AGUA Coloque la plancha desenchufada en una

1. Desplace el regulador de vapor (7) a la

posición de planchado en seco (fig. C)

2. Abra la tapa (5) que cubre el orificio de

3. Eche el agua lentamente por el orificio

7. PLANCHADO A VAPOR Antes de planchar con vapor, verifique

que el tejido sea idóneo para este tipo de

planchado. El aparato funciona con agua

normal. En el caso de agua muy calcárea

(dureza superior a 27ºF), aconsejamos el

uso de agua destilada sin ningún aditivo.

1. Coloque la plancha desenchufada en

una superficie estable y resistente al

2. Llene el depósito con agua (Ver

"Llenado del depósito")

3. Sitúe el selector de temperatura (2) en la

posición de "MIN" (Fig. B).

4. Coloque la plancha en posición vertical

apoyándola sobre su talón (10).

5. Enchufe la plancha y gire el selector

de temperatura a la posición "

" (3 puntos) o la posición "Max".

Para obtener la máxima calidad del

planchado a vapor, no utilice las

" (1 punto) ó " " (2

El indicador luminoso (4) se encenderá.

Cuando este indicador luminoso se

apague, la plancha habrá alcanzado

la temperatura seleccionada. Durante

el planchado el indicador luminoso de

funcionamiento se encenderá y apagará

a intervalos regulares, indicando los

ciclos del termostato. Si cambia de

una temperatura a otra más baja, el

indicador luminoso (4) permanecerá

apagado hasta que la suela baje a la

temperatura seleccionada, y en ese

momento, se encenderá nuevamente.

1. Sitúe la plancha en una superficie

estable y resistente al calor

2. Coloque el selector de temperatura (2)

en la posición MIN (Fig. B)

3. Asegúrese de que el regulador de vapor

(7) está en la posición de planchado en

4. Coloque la plancha en posición vertical

apoyándola sobre su talón (10)

5. Enchufe la plancha y elija la temperatura

de planchado mediante el selector de

temperatura. El indicador luminoso (4) se

6. Cuando el indicador luminoso (4) se

apague, la plancha habrá alcanzado la

temperatura seleccionada.

Durante el planchado este indicador

luminoso se encenderá y apagará a

intervalos regulares, indicando los

ciclos del termostato. Tenga en cuenta

que si cambia de una temperatura a

otra más baja, el indicador luminoso

(4), permanecerá apagado hasta que

la suela (1) baje a la temperatura

seleccionada, y en ese momento, se

encenderá nuevamente

7. Cuando haya terminado, gire el selector

de temperatura a la posición "MIN",

y desenchufe la plancha. Deje que se

enfríe antes de proceder a su limpieza

exterior y a guardarla

Durante el planchado en seco, puede

utilizar la función spray siempre y

cuando disponga de agua en el

depósito. (Ver apartados "Spray" y

"Llenado del depósito")

5. PLANCHADO EN SECO INSTRUCCIONES PARA EL USO

de llenado de agua con la ayuda de un

vaso (Fig. D). No eche ningún producto

de limpieza o disolvente en el depósito

4. Compruebe que el agua no sobrepase

el nivel máximo de llenado y cierre el

orificio de llenado.

Nota: Si en la zona que vive el

agua es demasiado dura, >27ºF, le

recomendamos que utilice agua

destilada. No utilice agua de baterías ni

agua con aditivos como almidón, perfume,

6. Gire el regulador de vapor (7) a una

posición de planchado con vapor (fig.

E). Coloque la plancha en posición

horizontal y el vapor comenzara a salir a

través de los orificios. En caso de que la

plancha no expulsase vapor, golpee con

suavidad la suela sobre la superficie de

planchado. Siempre que sitúe la plancha

en posición vertical apoyándola sobre su

talón interrumpirá la emisión de vapor.

¡Atención! Evite el contacto con el

vapor y no lo dirija hacia las personas.

7. Cuando haya terminado, gire el selector

de temperatura a la posición "MIN",

desplace el regulador de vapor a la

posición de planchado en seco (Fig.

C), desenchufe la plancha y vacíe el

depósito. El depósito debe vaciarse

después de cada uso, para ello proceda

de la forma siguiente:

Abra la tapa (5) y vacíe el agua del

depósito (Fig. F).Presione el botón de

vapor extra para que caiga el agua que

haya podido quedar en el depósito

cuando la suela esté todavía caliente

Deje la plancha en posición vertical

hasta que se enfríe.

Nota: Si durante el planchado necesita

llenar el depósito, desenchufe la plancha

para llenarlo de agua.

Función “IONIC” (MOD. PL-2650)

Con esta función se produce un vapor más

fino durante el planchado a vapor. El vapor

llega más profundo, especialmente en telas

finas, y además, ayuda a eliminar arrugas

difíciles con más facilidad.

1. Seguir los pasos de “7 PLANCHADO A VAPOR”

2. Mantener presionado el pulsador “IONIC”

(11). El indicador luminoso de la función

“IONIC” (12) se encenderá y se oirá un

pitido. La función “IONIC” se encuentra

en funcionamiento (se debe mantener

presionado el pulsador “IONIC” durante

el planchado, para que esta función se

encuentre activada). (Fig. I)

Nota: La función “IONIC” sólo es efectiva

cuando el selector de temperatura (2) y el

regulador de vapor (7) se encuentra entre "

Para el uso de esta función es necesario

que haya agua en el depósito. Presione el

Pulsador de spray (8)

desea es obtener agua pulverizada a fin de

humedecer tejidos secos y difíciles como

pueden ser, por ejemplo el lino, el algodón

o la lana o con objeto de actuar sobre

arrugas resistentes. La función spray es, de

igual modo, útil para humedecer arrugas

generadas por accidente en el tejido

durante el planchado.

La salida del agua pulverizada se realiza a

través de la boquilla de salida del spray (6)

Nota: Para iniciar la acción del pulverizador,

es posible que, la primera vez que utilice

su plancha, tenga usted que presionar el

pulsador de spray, varias veces.

9. VAPOR EXTRA (Fig. H)

Ponga la plancha en marcha tal y como se ha

indicado en "Planchado con vapor".

Cuando la plancha haya alcanzado la

temperatura seleccionada, presione con

firmeza el pulsador de vapor extra (9)

H), si lo que desea es una expulsión intensa

de vapor para planchar con mayor rapidez

o alisar arrugas difíciles. Espere durante al

menos 5 segundos entre cada actuación sobre

el pulsador vapor extra a fin de permitir que la

plancha se caliente de nuevo y se obtenga de

éste modo el nivel máximo de vapor adicional.

Nota: Antes de empezar a planchar, presione

e botón de vapor extra varias veces

Para obtener la mejor calidad de vapor,

no presione el botón de vapor extra más

de tres veces una vez que haya apagado

el indicador luminoso.

Vapor vertical: El vapor extra también funciona

cuando la plancha está en posición vertical.

Para utilizar esta función, sostenga la plancha

en posición vertical a una distancia de aprox

15 a 20cm del tejido y presione el pulsador de

Atención: Evite el contacto con el vapor. No

dirija el flujo de vapor hacia las personas.5

levemente más baja que la parte

posterior para asegurarse de que el

agua circule totalmente. Suelte el botón

de auto-limpieza después de un minuto.

8. Pase la plancha por encima de un trapo

húmedo con objeto de limpiar la suela

9. Cuando haya terminado, deje que la

plancha se enfríe antes de retirarla.

El dispositivo de apagado automático se

activa cuando la plancha se ha dejado sin

utilizar durante aproximadamente 8 minutos

en posición vertical, y 30 segundos en

posición horizontal. El indicador luminoso

auto apagado (13) parpadea y emite un

pitido. Tan pronto como se mueva la

plancha, el dispositivo se desactiva y la

plancha comienza a funcionar otra vez.

12. CONSEJOS PARA UN BUEN PLANCHADO A la hora de seleccionar la temperatura

guíese de las indicaciones de la etiqueta

de la prenda a planchar. En caso de que

no la tuviera, en la siguiente tabla tiene

una orientación para la selección de la

TABLA DE TEMPERATURAS Si tiene dudas sobre la composición del

tejido de la prenda, empiece con una

temperatura baja, planchando en una

zona oculta de la prenda, y aumente

progresivamente la temperatura hasta que

las arrugas desaparezcan sin estropear el

10. LIMPIEZA Y MANTENIMIENTO

11. DESCONEXIÓN AUTOMÁTICA Desenchufe la plancha y espere hasta que

se enfríe antes de proceder a su limpieza.

Limpie el exterior y la suela de la

plancha con un paño húmedo. No utilice

detergentes ni productos abrasivos para su

La superficie de la Suela (1) debe estar

siempre limpia, y para su limpieza, es

suficiente pasar un paño húmedo sobre la

Con el fin de impedir que la suela se

raye, deberá evitar planchar corchetes

cremalleras, botones metálicos, etc. y de

igual modo, no deberá colocar la plancha

sobre superficies metálicas o ásperas.

Después de cada uso, vacíe el depósito y

deje enfriar la plancha antes de retirarla.

No sumerja la plancha en agua ni la

ponga bajo el grifo.

Con el fin de prevenir la concentración

de minerales perjudiciales que pudieran

obstruir la plancha y garantizar el correcto

calentamiento y vaporizado. Es aconsejable

utilizar esta función al menos una vez al

mes, dependiendo de la dureza del agua y

del uso de la plancha.

1. Situar el Selector de temperatura en la

2. Posicione el regulador de vapor en la

posición de planchado en seco (Fig. C).

3. Llene al máximo el depósito de agua.

4. Coloque la plancha en posición vertical

apoyándola sobre su talón.

5. Enchufe la plancha y gire el selector de

temperatura a la posición "MAX". Espere

hasta que el indicador luminoso se

apague y se encienda unas 2 ò 3 veces.

6. Gire el selector de temperatura a la

posición "Min"y desenchufe la plancha

7. Presione y mantenga apretado el botón

de auto-limpieza (3). El agua comenzará

a gotear de los respiraderos de vapor.

Para asegurarse de que se vacíe toda

el agua, balancee la plancha lentamente

de lado a lado y de adelante para atrás

durante 30 segundos. Al balancear la

plancha, ponga la nariz de la plancha6

Así como guantes y bolsos, podrán

recuperar el aspecto y suavidad

originales pasando lentamente la

plancha a poca distancia de los mismos,

con el vapor en función.

• Las alfombras quedarán como nuevas

eliminando las huellas de los muebles,

gracias al vapor que penetra donde el

pelo está aplastado y luego cepillando

• Dividir las prendas según la temperatura

requerida, comenzando por aquellas que

la necesitan más baja

• Los tejidos de seda, se deben planchar

• Los tejidos de lana, algodón y lino

fino, se pueden planchar con vapor

por el revés, o bien por el derecho,

interponiendo una tela fina para evitar

el "brillo". Los tejidos almidonados

necesitan más humedad. Planchar por el

derecho del tejido los colores blancos y

claros y por el revés, los colores oscuros

así como los bordados para darles

• Los tejidos de lino, se pueden planchar

con vapor, vaporizando abundantemente

y planchando por el revés los tejidos

oscuros para evitar el "brillo". Planchar

por el derecho las solapas para darles

13. INFORMACIÓN PARA LA CORRECTA GESTIÓN DE LOS RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS Al final de la vida útil del

aparato, éste no debe

eliminarse mezclado con

los residuos domésticos

Puede entregarse, sin

coste alguno, en centros

específicos de recogida, diferenciados

por las administraciones locales, o

distribuidores que faciliten este servicio.

Eliminar por separado un residuo de

electrodoméstico, significa evitar posibles

consecuencias negativas para el medio

ambiente y la salud, derivadas de una

eliminación inadecuada, y permite un

tratamiento, y reciclado de los materiales

que lo componen, obteniendo ahorros

importantes de energía y recursos.

Para subrayar la obligación de colaborar

con una recogida selectiva, en el producto

aparece el marcado que se muestra

como advertencia de la no utilización

de contenedores tradicionales para su

Para mas información, ponerse en contacto

con la autoridad local o con la tienda

donde adquirió el producto.7

1. DESCRIÇÃO (Fig. A)

4. Indicador luminoso

5. Tampa entrada de água

7. Regulador de vapor

estar ligado à terra, tal como prevêem

indicado no adaptador.

eléctrico, requer que se respeitem

Veja a placa de características.

metálicas e com o vapor.

1. Desloque o regulador de vapor (7) para a

este indicador luminoso se apagar,

o ferro terá alcançado a temperatura

seleccionada. Enquanto estiver a

engomar, o indicador luminoso de

o indicador luminoso (4) permanecerá

baixe para a temperatura seleccionada

demasiado dura , > 27ºF, recomendamos

desloque o regulador de vapor para a

de actuar sobre vincos resistentes. A

função do borrifador é, de igual modo,

útil para humedecer vincos gerados por

parte posterior para se certificar de que

2. Posicione o regulador de vapor na

de vapor. Para se certificar de que se

centros especializados
