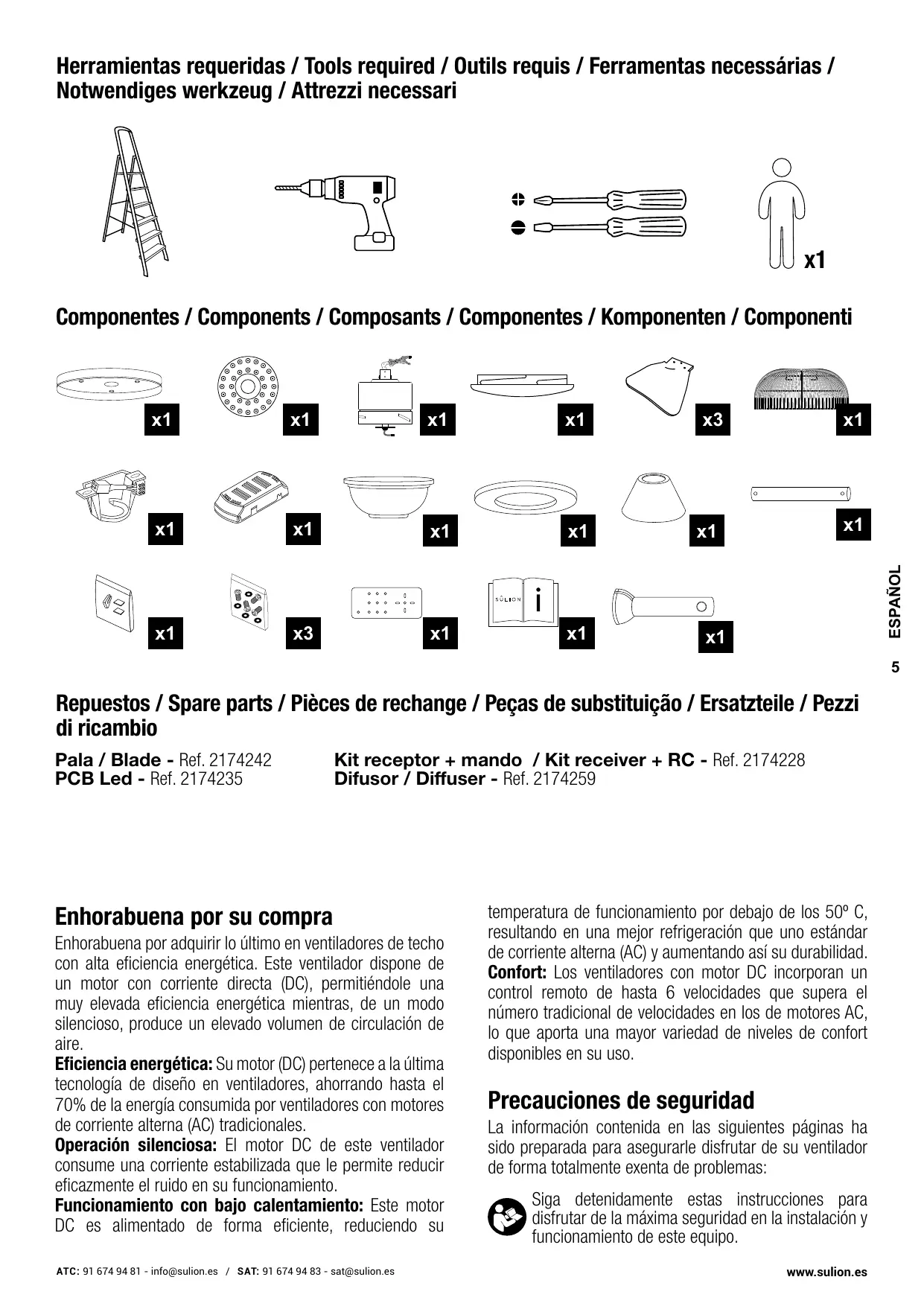

Herramientas requeridas / Tools required / Outils requis / Ferramentas necessärias / Notwendiges werkzeug / Attrezzi necessari Repuestos / Spare parts / Pièces de rechange / Peças de substituiçäo / Ersatzteile / Pezzi di ricambio Pala / Blade - Ref. 2174242 PCB Led - Ref. 2174235 Enhorabuena por su compra Enhorabuena por adquirir lo ültimo en ventiladores de techo con alta eficiencia energética. Este ventilador dispone de un motor con corriente directa (DC), permitiéndole una muy elevada eficiencia energética mientras, de un modo silencioso, produce un elevado volumen de circulacién de aire. Eficiencia energética: Su motor (DC) pertenece a la ültima tecnologia de diseño en ventiladores, ahorrando hasta el 70% de la energia consumida por ventiladores con motores de corriente alterna (AC) tradicionales. Operaciôn silenciosa: El motor DC de este ventilador consume una corriente estabilizada que le permite reducir eficazmente el ruido en su funcionamiento. Funcionamiento con bajo calentamiento: Este motor DC es alimentado de forma eficiente, reduciendo su ATC: 91 674 94 81 -info@sulion.es / SAT: 91 674 94 83 - sat@sulion.es Kit receptor + mando / Kit receiver + RC - Ref. 2174228 Difusor / Diffuser - Ref. 2174259 temperatura de funcionamiento por debajo de los 50° C, resultando en una mejor refrigeraciôn que uno eständar de corriente alterna (AC) y aumentando asi su durabilidad. Confort: Los ventiladores con motor DC incorporan un control remoto de hasta 6 velocidades que supera el nûmero tradicional de velocidades en los de motores AC, lo que aporta una mayor variedad de niveles de confort disponibles en su uso. Precauciones de seguridad La informaciôn contenida en las siguientes pâginas ha sido preparada para asegurarle disfrutar de su ventilador de forma totalmente exenta de problemas: Siga detenidamente estas instrucciones para disfrutar de la méxima seguridad en la instalaciôn y funcionamiento de este equipo. www.sulion.es ESPANOL Gi]

min. 0,3m min. 2,3m À Sulion Cualquier actuaciôn sobre elconexionado eléctrico del aparato, asi como para su limpieza, debe ser solamente realizado tras asegurarse de que la alimentaciôn eléctrica general de la instalaciôn està desconectada, por medio del desmontaje del correspondiente fusible o el “desarmado” del interruptor protector de la instalaciôn para garantizar total aislamiento del suministro eléctrico. La instalaciôn debe de ser realizada por personal cualificado para realizar instalaciones eléctricas de acuerdo a la norma vigente en el pais de instalaciôn. Recuerde exigir a su instalador la prueba de todas las funciones del ventilador antes de irse. Ante cualquier duda del instalador no duden en contactarnos. Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades fisicas, sensoriales o mentales reducidas o falta de experiencia o conocimiento, si se les ha dado la supervisién o formaciôn apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implican. Los niños no deben jugar con el aparato. La limpieza y mantenimiento a realizar por el usuario no deben realizarlo los niños sin supervisiôn. Debe asegurarse de que el soporte de montaje se fie a una estructura del techo que sea capaz de soportar no menos de 30 kg por medio de los tornillos suministrados. Debe asegurarse de que al menos 30 milimetros de la longitud de los tornillos queda roscada dentro del techo. Si el montaje se realiza sobre una caja de uniôn al techo, debe asegurar el soporte del ventilador de forma suficiente para evitar que se afloje o se gire. El sistema de anclaje del soporte del ventilador al techo depender4 del tipo de techo en el que se realiza la instalaciôn. La decisién de que sistema de fijaciôn utilizar asi como la cantidad es responsabilidad del instalador. El ventilador debe ser instalado de tal forma que las palas estén a mâs 2,8m del suelo. Asegürese de que en la ubicaciôn de montaje del ventilador existe un espacio de, al menos, 30cm, respecto de cualquier pared u otro obstäculo contra el que pudieran chocar sus aspas. Es importante resaltar que cuanto mayor sea dicha distancia, mâs eficaz seré el flujo de aire producido. CIF 28763647

El cable de tierra del ventilador debe estar conectado a la red de tierra de la instalacién, para evitar cualquier derivaciôn con riesgo para las personas. No conectar la alimentacién del motor del ventilador a ningün elemento de regulaciôn, potenciémetro, pues se produciria mal funcionamiento del ventilador y/o daños en su motor. Para la conexiôn eléctrica es preciso incorporar un interruptor seccionador de acuerdo con las reglamentaciones de instalacién, que asegure el corte omnipolar, directamente conectado a los bornes de alimentaciôn y debe tener una separacién de contacto en todos sus polos, que suministre desconexién total bajo condiciones de sobretensién de categoria Ill. Use sélo el controlador del ventilador para ponerlo en marcha o detenerlo. Se recomienda no usar en la misma sala este tipo de ventiladores junto a instalaciones de gas de forma simultänea. No insertar nada que pueda golpear con las aspas del ventilador mientras gira, pues podria provocar daños a las personas, dañar las aspas y descompensar la unidad causando vibraciones y bamboleo. Tras el montaje del ventilador, asegürese de que todas las fijaciones estän seguras y apretadas para evitar cualquier ruido originado por elementos sueltos. À causa del movimiento del ventilador, algunas fijaciones pueden aflojarse. Compruebe todas las fijaciones dos veces al año al menos, para asegurarse de que estän correctamente apretadas. En caso necesario, deben ser apretadas de nuevo. Si el cable de alimentacién est dañado debe ser sustituido por el fabricante, por su servicio posventa 0 por personal cualificado similar, con el fin de evitar un peligro. LED reemplazable Driver reemplazable Receptor y mando reemplazables No se deben tirar los productos eléctricos junto con los residuos domésticos. Le rogamos reciclar el embalaje en los puntos de recogida previstos a tal efecto. Contacte con las autoridades locales o su proveedor para obtener consejos de reciclaje. Gracias por reciclarlos en los puntos de recogida previstos a tal efecto. Calle Verano, 51 - 28850 Torrejôn de Ardoz - Madrid (ESPANA)

Nota: Las importantes advertencias e instrucciones indicadas en este manual no garantizan cubrir todas las posibles condiciones y situaciones que puedan ocurrir. Debe ser entendido que el sentido comün, la precauciôn y el cuidado son factores que no pueden ser incluidos en todos los productos. Estos factores sélo pueden y deben ser aportados por el usuario que cuida y disfruta de este ventilador. Caracteristicas del aparato Generales Tensiôn y frecuencia nominal 220-240V-AC 50/60Hz Clase de protecciôn Clase | Indice de protecciôn IP44 Temperatura de trabajo -20 -50°C Inclinacién mâxima del techo en el que se puede instalar 15° Peso 5,6 kg Consumo de energia en modo de espera (W) <0,5 Norma de mediciôn del valor de servicio IEC 60879:2019 LED Potencia 18W Flujo 1800 Im Temperatura de color 3000, 4000, 5000 K RGB No Mediciôn datos luz 360° N° de ciclos ON/OFF 10.000 N° de horas de vida 30.000 Dimable Si ÂAngulo 120° CRI >80 Este producto contiene una fuente luminosa de la clase de eficiencia energética F Ventilador Velocidades 5 Potencia mâx. (W) 10 RPM mâx. 350 Flujo de aire mâx.(m$/min) 60 Flujo de aire mäx.(m/h) 3600 Nivel sonoro mâx. (dB) 48 Valor de servicio SV mäx. ((m3/min)/W) 6 Velocidad mäxima del aire mâx. (m/s) 1,42 m/s ATC: 91 674 94 81 -info@sulion.es / SAT: 91 674 94 83 - sat@sulion.es www.sulion.es ESPANOL

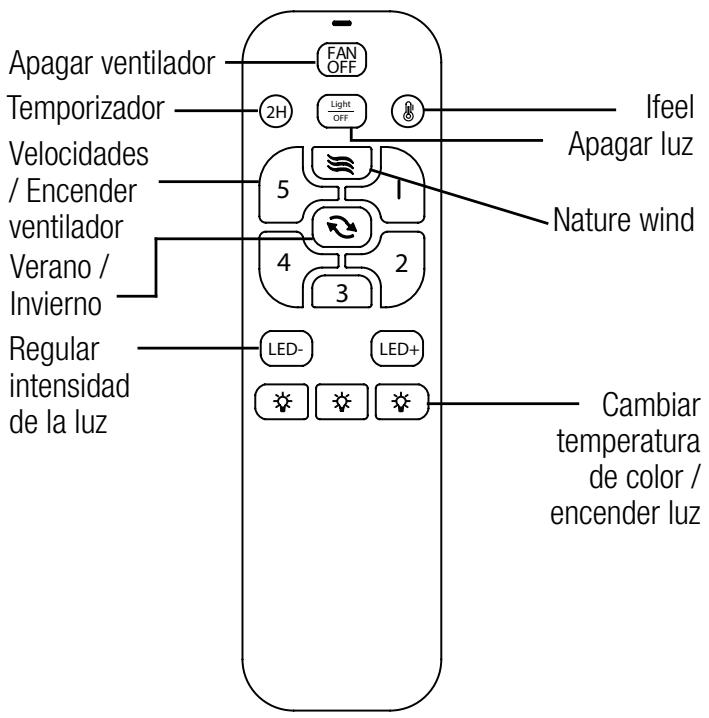

Preparaciôn para el montaje Nota: El tiempo estimado de montaje es de 120 minutos. Este producto sélo puede ser instalado por un electricista cualificado. Desembalar el ventilador de forma cuidadosa, evitando el uso de cüter o navajas que podrian rayar cualquier parte del mismo. Extraer todos los componentes. Situar el motor sobre un trapo o superficie blanda para evitar dañar su acabado superficial. Manipular cuidadosamente el conjunto para evitar que su carcasa se doble o arañe. El ventilador debe de montarse en el suelo o en una mesa lo Suficientemente grande para que no se pueda caer ningün componente. Control remoto Apagar ventilador — Temporizador e2) Ifeel Velocidades GNT Apagar luz / Encender rl ; D ventilador —= [Nature wind Verano / CR S Invierno Regular intensidad . Cambiar delaluz temperatura de color / encender luz

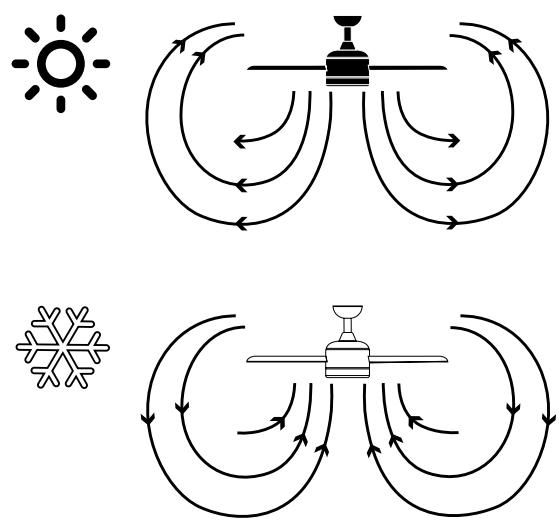

Temporizador: Si se presiona cualquier botôn después de haber seleccionado una programaciôn de apagado esta se anularä. Viento Natural: Modo brisa. Sube y baja las velocidades del ventilador de manera automätica generando un efecto brisa. Para activar esta funciôn el ventilador debe estar pre- viamente girando a una determinada velocidad. Si se presiona cualquier botôn después se anularä esta funciôn. Modo Ifeel. Cambia de manera automätica la velocidad del ventilador en funciôn de la temperatura ambiente. SiT* < 19°C --> Velocidad 1 SiT* 19°C - 26°C --> Velocidad 3 SIT > 26°C --> Velocidad 5 À Sulion CIF 28763647 Sentido de giro. Opciôn invierno / verano El conmutador del control remoto controla la direcciôn, sentido horario y anti-horario. Opciôn verano - La corriente de aire descendente crea un efecto refrescante como indica la ilustraciôn. Opciôn inviemo - Una corriente ascendente aleja el aire caliente del ârea del ventilador como lo indica la ilustra- ciôn. Esto le permite ajustar la calefacciôn a un nivel més bajo. Control de dos o mäs ventiladores con un ünico control remoto ÿADVERTENCIA! Previo a la sincronizaciôn, asegürese de que los ventiladores de techo que no quiere sincronizar con el mismo control remoto estén apagados desde el interruptor de la pared, de no ser asi podria ser sincronizado también y una vez sincronizados no se pueden desincronizar.

1. Conectar la corriente (interruptor de la pared) del los

ventiladores que se quieran controlar y justo a continuaciôn mantener pulsada la tecla &# del control remoto. 2.- La luz de los ventiladores parpadearän 3 veces, esto indica que la conexiôn ha sido ejecutada y el equipo puede funcionar normalmente.

3. Ahora, el control remoto y los receptores de los ventiladores

habrén quedado sincronizados. Quite la corriente de los ventiladores mediante el interruptor o el automätico y acto seguido vuelva a encenderlos, este paso es el que cierra el proceso de sincronizaciôn. Calle Verano, 51 - 28850 Torrejôn de Ardoz - Madrid (ESPANA)

Soluciôn de incidencias Mal funcionamiento del control remoto

1. Asegürese de que todas las conexiones estén

correctamente realizadas.

2. Asegürese de que el mando a distancia disponga de

3. Asegürese de que todos los interruptores (principales y

de aislamiento) estän encendidos.

4. Resincronizacién del receptor y control

 remoto. El receptor y el control remoto de este ventilador vienen sincronizados de fébrica, NO es necesario sincronizarlos una vez instalado el ventilador. Sélo se procederä a la sincronizaciôn por un mal funcionamiento del control remoto. Si tiene dudas antes de realizar la resincronizaciôn contacte con Sulion. jADVERTENCIA! Previo a la sincronizacién, si dispone de otro ventilador de techo en la misma o en otra habitaciôn que no quiere sincronizar, compruebe que est apagado desde el interruptor de la pared, de no ser asi podria ser sincronizado también con el mismo control remoto y una vez sincronizado no se puede desincronizar. Equilibrado: Problemas de balanceo en el funcionamiento del ventilador. La caja de su ventilador puede incluir uno de los siguientes kit de equilibrado de palas.

Si observa un balanceo excesivo de su ventilador puede hacer uso de este kit siguiendo las instrucciones que encontrarä en nuestra web o en el siguiente cédigo QR. ATC: 91 674 94 81 -info@sulion.es / SAT: 91 674 94 83 - sat@sulion.es www.sulion.es ESPANOL

Mantenimiento e informaciôn de garantia Mantenimiento y limpieza:

1. El movimiento natural del ventilador podria hacer que

se aflojen algunas conexiones. Verifique las conexio- nes de soporte, las piezas de fijaciôn y los accesorios de las aspas dos veces al año. Cerciôrese de que es- tén fijadas.

2. Limpie el ventilador periédicamente para ayudar a

mantener su apariencia nueva con el paso del tiempo. No use agua para limpiarlo, ya que podria dañar el motor o la madera o causar descarga eléctrica.

3. Use slo un cepillo blando o un trapo sin pelusa para

no rayar el acabado. El enchapado est sellado con una capa de laca para minimizar la decoloraciôn o pérdida del brillo.

4. No hay necesidad de aceitar el ventilador. El motor

tiene cojinetes de lubricaciôn permanente. Nota: El hecho de no respetar estas instrucciones provoca la pérdida de la garantia del equipo. Servicio de garantia: La garantia del fabricante cubre fallos reales que puedan producirse, pero no quejas menores como el ruido que ge- nera el equipo, pues todos los motores eléctricos generan un cierto ruido. El funcionamiento del ventilador con los componentes li- geramente sueltos (tornillos no suficientemente apretados) o la deformaciôn de las aspas por limpieza excesivamente vigorosa puede producir ruidos y balanceo excesivo que no podrän ser cubiertos bajo garantia. Un cuidado periôdi- co del apriete de los elementos y una limpieza no agresiva son suficientes para prevenir estos problemas. Controlador: La garantia del equipo ser anulada si se usa en su ins- talacién un control a través de un interruptor de pared o regulador (dimmer) de estado sélido. Solo debe ser usado el control remoto suministrado con la unidad. Instalaciôn del ventilador: Segün nuestros términos y condiciones de garantia, este ventilador solo puede ser instalado por parte de un elec- tricista autorizado. Los ventiladores instalados de forma incorrecta pueden ser peligrosos para las personas y muy caros de reparar y perderän la garantia. Este ventilador estä diseñado de forma exclusiva para su uso en interior, protegido y alejado del agua y la humedad, pues en caso contrario perderä su garantia. El sistema de anclaje del soporte del ventilador al techo dependerä del tipo de techo en el que se realiza la insta- laciôn. La decisién de qué sistema de fijaciôn utilizar asi como la cantidad es responsabilidad del instalador. Balanceo: Todos los ventiladores de techo tienden a balancearse du- rante su funcionamiento. El balanceo de dos centimetros es totalmente aceptable y no sugiere ningün mal funciona- miento ni originar su caida si se monté siguiendo este ma- À Sulion CIF 28763647 nual de forma adecuada al techo. Este ventilador de techo dispone de un sistema de montaje totalmente seguro, por medio de soportes de acero y esferas de uniôn para permi- tir su giro y evitar transmitir vibraciones a la estructura del techo. Note, por favor, que aun siendo del mismo modelo dos ventiladores pueden presentar balanceo diferente to- talmente aceptable pues no supone ningün mal funciona- miento o defecto de fabricaciôn. Mayor percepciôn de ruidos durante el funcio- namiento nocturno: La garantia del fabricante no cubre el hecho de que duran- te la noche, cuando todo el ambiente circundante estä mâs silencioso y tranquilo, se perciba con mayor notoriedad el ruido de funcionamiento del ventilador. Incluso, durante la noche, la alimentacién eléctrica puede sufrir alteraciones que pueden producir mayor nivel sonoro del aparato, lo cual no significa ningün mal funcionamiento o defecto de fabricaciôn del mismo. Sistema de iluminaciôn del ventilador: À excepciôn de defectos de fabricaciôn, extremadamente excepcionales, las lâmparas del ventilador no estän cubier- tas bajo la garantia del ventilador. Ruidos y vibraciones pue- den ser superiores cuando el sistema de iluminaciôn estä encendido. Por ejemplo, el difusor de la luminaria no ade- cuadamente fijado puede producir ligero rumor. De nuevo, el cuidado no agresivo y la revisiôn periédica de que todos los elementos estän adecuadamente fijados evitar4 estos inconvenientes. Los difusores de cristal de las luminarias estän garantizados hasta el almacén de los distribuidores y sujetas a su verificaciôn durante el suministro. Garantia: Sulion garantiza el correcto funcionamiento del equipo y las posibles reparaciones o suministro de recambios en caso de defectos de fabricaciôn hasta 3 años de la fecha de venta. Esta garantia es de 5 años para los diodos led y de 8 años para el motor DC de ventiladores. Sulion no se responsabiliza de un uso inadecuado. Mas info sobre términos y condiciones de garantia en: https:/sulion.es/es/content/12-terminos-y-garantia Calle Verano, 51 - 28850 Torrejôn de Ardoz - Madrid (ESPANA)
