LANGUR - Admirador SULION - Manual de uso y guía de instrucciones gratis

Tipo de producto	Ventilador de pie
Marca	LANGUR
Modelo	SULION
Diámetro de las aspas	45 cm
Altura máxima	140 cm
Peso	5,2 kg
Alimentación	220-240 V ~ 50 Hz
Potencia nominal	55 W
Número de velocidades	3
Oscilación	Sí, ángulo 90°
Inclinación ajustable	Sí
Control remoto	Sí, incluido
Temporizador	Sí, hasta 8 horas
Número de aspas	5
Material principal	ABS y acero
Rejilla de protección	Sí, resistente
Parada automática en caso de vuelco	Sí
Mantenimiento y limpieza	Desempolvar con un paño suave y seco. No sumergir.
Piezas de repuesto disponibles	Sí, contactar al servicio postventa
Índice de protección	IPX2
Nivel sonoro	≤ 65 dB(A)
Garantía	2 años

Preguntas frecuentes - LANGUR SULION

¿Cómo ensamblar el ventilador LANGUR SULION?

Consulte las instrucciones de ensamblaje proporcionadas. En general, fije la base al pie, inserte el tubo telescópico, luego monte el motor y las aspas. Apriete bien todos los tornillos.

¿Cómo usar el control remoto?

Inserte dos pilas AAA (no incluidas) en el compartimiento del control remoto. Apunte hacia el receptor en el ventilador para encender/apagar, ajustar la velocidad o activar la oscilación.

El ventilador hace ruido, ¿qué hacer?

Verifique que todos los tornillos estén bien apretados y que las aspas no estén desequilibradas. Limpie las aspas y la rejilla. Si el ruido persiste, contacte al servicio postventa.

¿Cómo limpiar el ventilador?

Desenchufe el aparato. Use un paño suave ligeramente húmedo para limpiar las aspas y la rejilla. No use productos abrasivos ni sumerja el motor en agua.

¿Puedo usar el ventilador en exteriores?

Este ventilador está diseñado solo para uso en interiores. No lo exponga a la lluvia ni a la humedad excesiva.

¿Cómo ajustar la altura del ventilador?

Desenrosque el anillo de ajuste en el tubo central, ajuste la altura deseada, luego vuelva a enroscar firmemente.

La oscilación no funciona, ¿por qué?

Asegúrese de que el botón de oscilación esté presionado. Si el problema persiste, verifique que nada bloquee la rotación. Si es necesario, contacte al soporte.

¿Cómo usar el temporizador?

Presione la tecla 'Timer' del control remoto o del panel para ajustar la duración (de 1 a 8 horas). El ventilador se apagará automáticamente después del tiempo seleccionado.

El ventilador no enciende, ¿qué verificar?

Verifique que el enchufe esté bien conectado y que el tomacorriente funcione. Asegúrese de que las pilas del control remoto no estén descargadas. Si no sucede nada, contacte al servicio postventa.

¿Dónde encontrar piezas de repuesto?

Contacte al servicio postventa de LANGUR o consulte el sitio web oficial. Las piezas disponibles incluyen aspas, rejilla, control remoto y pie.

MANUAL DE USUARIO LANGUR SULION

Video de instalación

Ante qualier pregunta, incidencia o falta de componentes, antes de consultar con su tienda habitual, contacte con mytro departamento de atencion al cliente tefono 916749481 email: [e-mail] or nistro Departamento de atencion tcnica telofono 916749483 email: [e-mail]. Antes de llamar tome note of la referencia, nombre, IMP (ubicado en la pegatina del producto o al aldo del cido de barras en la caja) y descripcn del problema. Si Tiene fotos o videos, puea yudar a un rapiida resolun. Nuestro horario de atencion es de 9:00 a 18:00 (hora española) de lunes a jueves y 9:00 a 14:00 (hora española) los viernes. Tantiinque consultarns a travcns da nstra web www.sulion.es done enrarras un accesso a videos, instruccion yuna guia de preguntas freqentes

Descargue el manual en su idioma en{nuestra web: sulion.es/ean/8426107053961

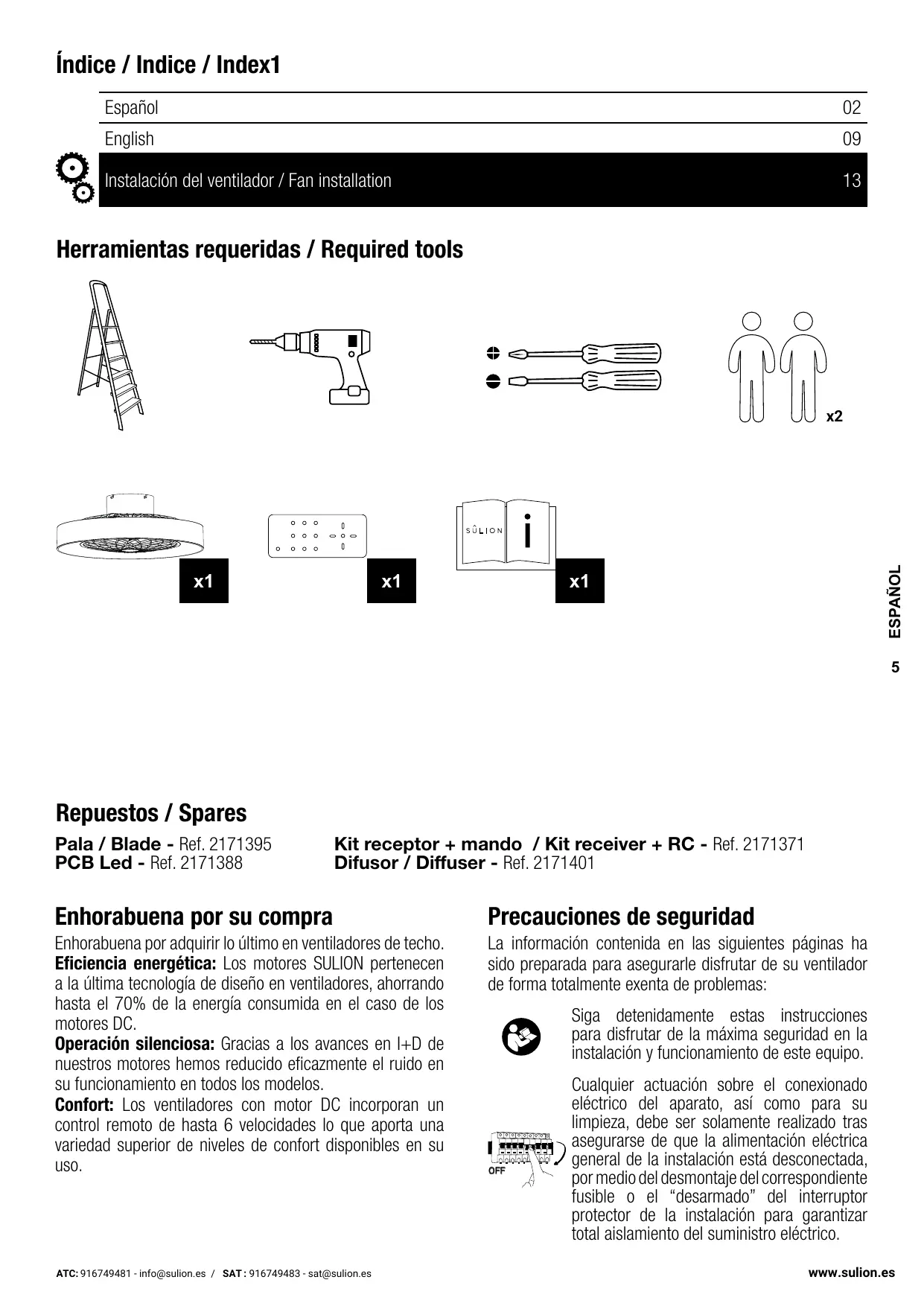

EN

Espanol	02
English	09
Instalación del ventilador / Fan installation	13

Herramentasrequireidas / Required tools

Repuestos / Spares

Enhorabuena por su compra

Enhorabuena por adquirir loultimate en ventiladores de techo. Eficiencia energetica: Los motores SULION pertenecen a la ultima Tecnologia de diseño en ventiladores, ahorrando hasta el 70% de la energia consumida en el caso de los motores DC.

Operación silenciosa: Gracias a los avances en I+D de nuestros motores hemos reducido eficazmente el ruido en su funciona en todos los modelos.

Confort: Los ventiladores con motor DC incorporeal un control remoto de hasta 6 velocidades lo que aporta una variedad superior de niveles de comfort disponibles en su uso.

Precauciones de seguridad

La información contentsa en las siguientes páginas ha sido preparada para asegurarle disfurtar de su ventilador de forma totalmente exenta de problemas:

Siga detenidamente estas instrucciones para disfrutar de la maxima calidad en la instalacion y funciona bajo el equipo.

Cualquier actuación sobre el conexionado electrico del aparato, como para su limpieza, debe ser solamente realizado tras asegurar de que la alimentación electrica general de la instalación está desconnectada, por medio del desmontaje del correspondiente fusible o el "desarmado" del interruptor protector de la instalación para garantizar total aislamento del suministro electrico.

La instalación debe de ser realizada por personalriallicado para realizar instalaciones elctricas de acuero a la norma vigente en el pais de instalacion. Recuerde exigir a su instalador la prueba de todas las functions del ventilador antes de irse.Ante qualquier duda del instalador no duden en contactarnos.

Este aparato pueda usar lo niños conidad de 8 años y superior y personas con capacities físicas, sensoriales o mentales reducidas o falta de experiencia o conocimiento, si se les ha dado la supervisión o formación apropriadas respecto al uso del aparato de unaforma segura y comprenden lospeligos que implican.Los niños no deben hacer con el aparato. La limpieza y mantenimiento a realizar por el usuario no deben realizarlo los niños sin supervisión.

Debe asegurarse de que el soporte de montaje se fije a una estrustrada del techo que sea capaz de soportar no menos de 30~kg por medio de los tornillos suministrados. Debe asegurarse de que al menos 30 milimetros de la longitud de los tornillos quaida roscada bajo del techo. Si el montaje se realiza sobre una caja de unión al techo, debe asegurar el soporte del ventilador de forma sufiente para evaporar que se afloje o se gire.

El Sistema de anclaje del soporte del ventilador al techo dependerá del tipo de techo en el que se realiza la instalación. La decision de que sistemas de fijación utilizar asi como la cantidades es responsabilidad del instalador.

El ventilador debe ser instalado de tal forma que las palas estén a más 2,3m del sueño. Asegúrese de que en laubicación de montaje del ventilador existe un espacio de, al menos, 30cm, Respecto de cualquier pared u other obstáculo contra el que pudieran chocol sus aspas. Es importante resaltar que cuando mayor sea dicha distancia, más eficaz sera el flujo de aire producido.

El cable de tierra del ventilador debe estar conectado a la red de tierra de la instalacion, para evitarrialquier derivacion con riesgo para las personas.

No conectar la alimentación del motor del ventilador a ningún elemento de regulación, potenciometro, puis se produciría mal funciona del ventilador y/o daños en su motor. Para la connexión electrónica es preciso incorporar

un interruptor seccionador de acuerdo con las reglamentaciones de instalacion, que aseguire el corte omnipolar, directamente connectado a los bornes de alimentacion y deben tener una separacion de contacto en todos sus polos, que suministe desconexion total bajo conditiones de sobretension de categoria III. Use solo el controlador del ventilador para poderlo en marcha o detenerlo.

Se recomienda no usar en la misma sala este tipo de ventiladores jusqu a instalaciones de gas de forma simultanea.

No insertar nada que pueda golpear con las aspas del ventilador cuando gira, sue podra provocar daños a las personas, dañar las aspas y descompensar la unidad causando vibraciones y bamboleo.

Tras el montaje del ventilador, asegúrese de que todas las fijaciones están seguras y aparedas para evaporarrialquier ruido originado por elementos sueltos.A causa del movimiento del ventilador,algunas fijaciones peuvent aflojarse. Compruebe todas las fijaciones dos veces al ano, al menos, para asegurarse que estácorrectamente apretadas.En caso necessario,deben ser aparecas de nuevo.

Sí el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicios posventa o por personalriallicado similar, con el fin de evitar un peligro.

Sola apto para interior

LED reemplazable

Driver reemplazable

Receptor y mando reemplazables

No se deben tirar los productos electricos jusqu con los residuos domesticos. Le rogamos reciclar el embalaje en los+puntos de recogida previstos a tal efecto. Contacte con las autoridades locales o su proveedor para Obtener consejos de reciclaje. Gracias por recicularlos en los+puntos de recogida previstos a tal efecto.

Nota: Las importantes advertencias e instruciones indicadas en este manual no garantizan cubrir todas las posibles conditiones y situaciones que pueda occurrir. Debe ser entendido que el sentido común, la precaución y el cuidado son factores que no pueda ser incluidos en todos los productos. Estos factores solo peuvent y deben ser aportados por el usuario que pueda y disfruta de este ventilador.

Characteristicas del aparato

Generales

Tensión y Frequencia nominal	220-240V~AC 50/60Hz
Clase de protección	Clase I
Indice de protección	IP20
Temperatura de trabajo	-5 ↔40°C
Inclínación Tmaxima del techo en el que se pueda instalar	0°
Peso	2,5Kg
Consumo de energia en modo de espera (W)	<0,5
Norma de medicación del valor de servicios	EN 62879:2020

LED

Potencia	38W
Flujo	3800lm
Temperatura de color	3000 - 6000K
RGB	No
Medicina datos luz	Esfera 360°
Nº de ciclos ON/OFF	10000
Nº de horas de vida	30000h
Dimable	Si
Ángulo	120°
CRI	>80
Este producto contiene una fuente luminosa de la clase de eficiencia energetica	E

Ventilador

Velocidas	6
Potencia max. (W)	12
RPM max.	1050
Flujo de aire max. (m3/min)	143
Fluo de aire max. (m3/h)	8600
Nivel sonoro max. (dB)	52
Valor de service SV max. ((m3/min)/W)	11,91
Velocidad maximal del aire max. (m/seg)	13,17m/s

Preparación para el montaje

Note: El tiempo estimado de montaje es de 120 horas. Este producto sólo puede ser instalado por un electricista oficial.

Desembalar el ventilador de forma cuidadasa, evitando el uso de "cutters" o navajas que podrán rayarrialquier parte del本身就是.

Extraer todos los componentes. Situar el motor sobre un trapo o superficie blanda para evaporar dañar su acabado superficial. Manipular cuidadosamente elconjunto para evaporar que su carcasa se doble o arañe.

El ventilador debe de montarse en el sueo o en una mesa lo suficientamente grande para que no se pueda caer ningún componente.

Instrucciones para sincronizar el receptor y el control remoto

El control remoto y el receptor de este ventilador viene sincerzonizados ya de fabrica.

Asegúrese de que todas las conexiones estén correctamente realizadas.

Asegürese de que el mando a distancia contenga baterías.

Asegúrese de que todos los interruptores (principal y de aislamento) están encendidos.

Este ventilador dispone de dos modos de sincronizacion; Modo Universal y Modo Unitario:

• Modo Unitario:

Este tipo de sincronizacion le permite controlar dos o más ventiladoresrchivosdeforma independiente, cada uno con su controlremoto.

Sincronizacion:

El mando de este ventilador no precise de sincronizacion con el receptor, el mando yaiene vinculado de fabrica con su receptor.

• Modo Universal:

Este tipo de sincronizacion le permite controlar uno o más ventiladoresproximos con el本身就是 control remoto. Sincronizacion:

1.- Conectar la corriente (interruptor de la pared) del los ventiladores que se quieran controlar, y solo a continuación, bajo el control remoto 15segundos, pulsar la tecla del control remoto 3 vezes.
2.- Un sonido de tipo "beep" indica que la connexion ha sido executada y el equipo pueda funciona normalmente.
3.- Ahora, control remoto y receptores de los ventiladores habrán quidad sincronizados. Quite la corriente de los ventiladores mediante el interruptor o el automatico y acto seguido vuelva a encenderlos, este bajo es el que cierra el proceso de sincronizacion.
Note: No es possible que un control remoto olvide un receptor/es una vez ha sido vinculado, si se quiere que un receptor deje de obedecer a un control remoto, se debe vincular除外 para "sobreescribirlo".

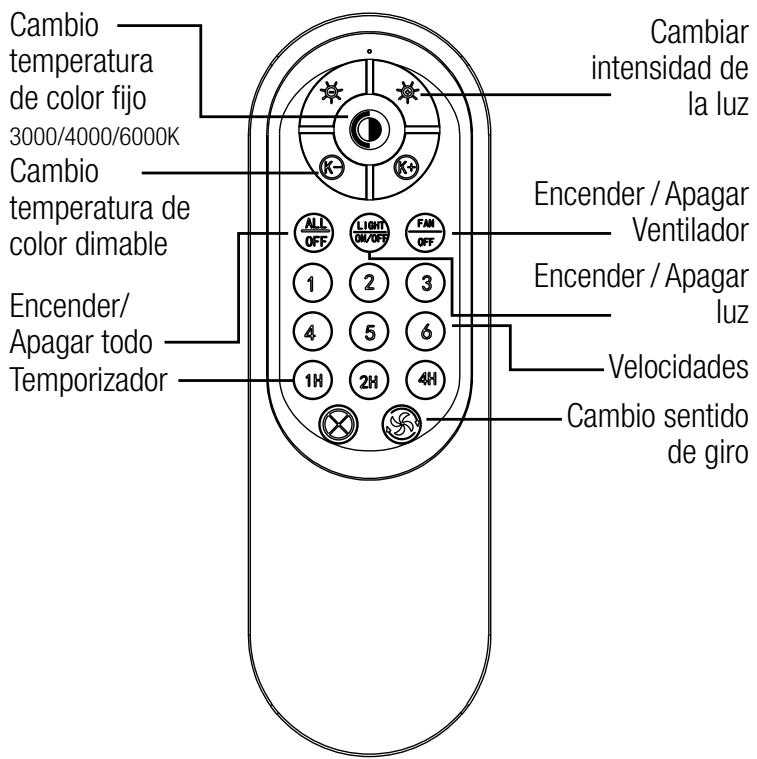

Control remoto

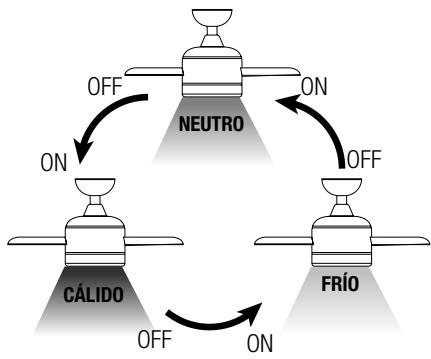

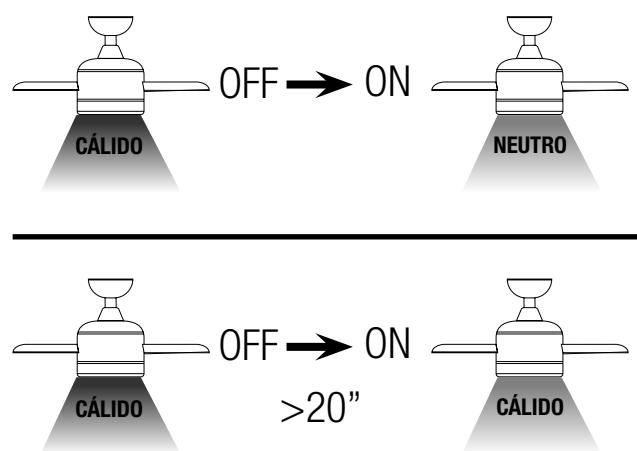

Cambio de temperatura de color de la luz.

Podrá cambiar la temperatura de color de la luz, apagando y encendiendo, con el interruptor de la pared, el mando o en caso de ser un ventilador loT desde su terminal.

Función memoria.

Sentido de giro. Oportun invierno / verano

El conmutador del control remoto controla la direccion, sentido horario y anti-horario.

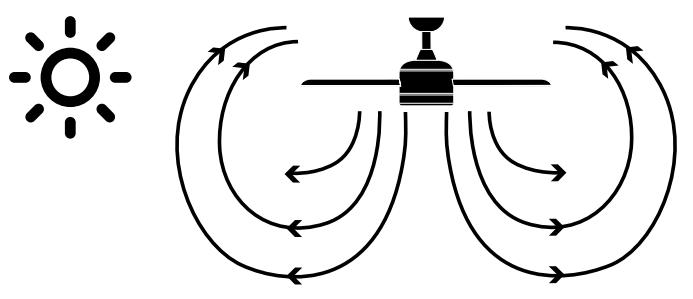

Opinion verano - La corriente de aire descendente create un effeto refrescante como indica la ilustracion.

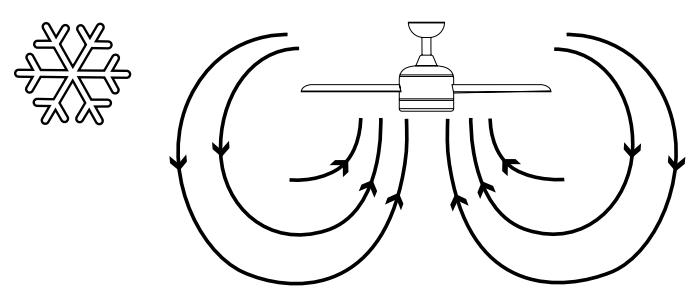

Opinion invierno - Una corriente ascendente aleja el aire caliente del area del ventilador como lo indica la ilustracion. Este le permitteJKLM a un nivel mas bajo.

Mantenimiento e información de garantía Mantenimiento y limpieza:

1. El movimiento natural del ventilador pourrait hacer que se aflojen的一些 conexiones. Verifique las conexiones de soporte, las piezas de lijación y los accesos de las aspas dos veces al año. Cerciórese de que estén fjadas.
2. Limpie el ventilador periodically para poder a mantener su apariencia ahora con el correr de los años. No use agua para limparlo, ya que podra darar el motor o la madera o causar descarga electrica.
3. Use solo un cepillo blando o un trapo sin pelusa para no rayar el acabado. El enchapado está sellado con una capa de laca para minimizar la decoloración o perdida del brillio.
4. No hay necesidad de aceitar el ventilador. El motor Tiene cojinetes de lubricacion permanente.

Nota: El/hecho de no respetar estas instrucciones provoca la perdida de la garantía del equipo.

Servicio de garantía:

La garantía del fabricante cubre fallos reales que能把 producirse, pero no quejas menores como el ruido que genera el equipo,ecause todos los motores electricos generan un cierto ruido.

El funciona del ventilador con los componentes ligeramente sueltos (tornillos no suficientemente aplretados) o la deformación de las aspas por limpieza excessivamente vigorosa puede producir ruidos y balanceo excessivo que no podran ser cubiertos bajo garantía. Un cuidado periodico del apriete de los elementos y una limpieza no agresiva son suficientes para prevenir这些东西 problemas.

Controlador:

La garantía del equipo sera anulada si se usa en su instalación un control a工程技术 de un interruptor de pared o regulator (dimmer) de estado-sólico. Solo debe ser Usedo el control remoto suministrado con la unidad.

Instalación del ventilador:

Según nuestros TERMINOS y conditiones de garantía, este ventilador solo puede ser instalado por parte de un electricista autorizado. Los ventiladores instalados de forma incorrectamightenerpedigrosospara laspersonasymuy carosde reparar yperderanla garantía. Este ventilador estádisnado de formaexclusivapara su uso en interior, protegado y alejado del agua y la humedad,pues en caso contrarioperdássu garantía.

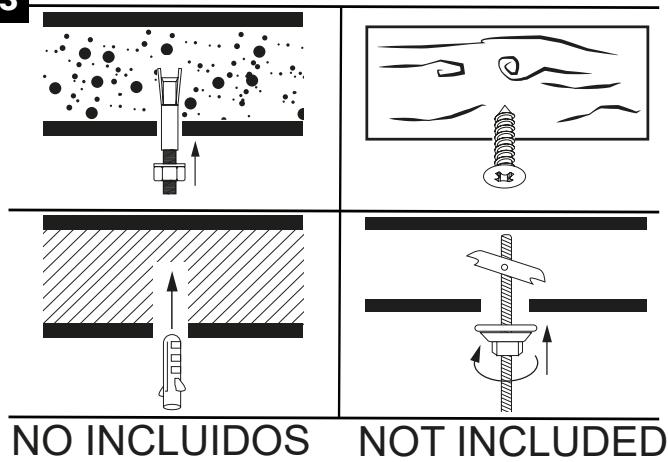

El sistemas de anclaje del soporte del ventilador al techo dependerá del tipo de techo en el que se realiza la instalación. La decision de que sistemas de fijación utilizarásimilar como la cantidad es responsabilidad del instalador.

Balanceo:

Todoos ventiladores de techo tienden a balancearse durante su funciona. El balanceo de dos centimetros es totalmente acceptable y no sugiere ningún mal funciona ni originar su caía si se montó siguiendo este ma

nual de forma adecuada al techo. Este ventilador de techo dispone de un sistema de montaje totalmente seguro, por medio de soportes de acero y esferas de unión para permitir su giro y evaporar transmitir vibraciones a laestructura del techo. Note por favor, que, aun siendo del mesmo modelo, dos ventiladores peuvent presentar balanceo diferente totalmente acceptable;pues no supone ningún malfunctionacion o defecto de fabricacion.

Mayor percepción de ruidos durante el funciona nocturno:

La garantía del fabricante no cubre el hecho de que durante la noche, cuando todo el ambiente circundante está más silencioso y tranquililo, se perciba con mayor notoriedad el ruido de funcionaimiento del ventilador. Incluso, durante la noche, la alimentación electrica pueda sufir alteraciones quemightener producir mayor nivel sonoro del aparato, lo qual no significa ningún malfuncimiento o defecto de fabricación del本身就是.

Sistema de iluminación del ventilador:

A exception de defecto de fabricación, extremadamente exceptionales, las lámparas del ventilador no está cubiertas bajo la garantía del ventilador. Ruidos y vibraciones peuvent ser superiores cuando el sistema de iluminación está encendido. Por exemple, el difusor de la luminaria no adecuadamente fjado pueda producir ligero rumor. De nuevo, cuidado no agreso y revisión periodica de que todos los elementos están adecuadamente fjados evitará这些 inconvenientes. Los difusores de cristal de las luminarias estarán garantizados hasta el almacén de los distribuidores y susujetas a su verificacion durante el suministro.

Garantia:

El fabricante garantiza el correcto funciona del equipo y posibles reparaciones o suministro de recambios del Modelo debidos a defectos de fabricación durante 3 años desde la Fecha de entrega, 8 años exclusivamente en el caso del motor del ventilador, pero no pueda responsabilizarse de daños y/o perjuicios causados por un mal empleo del本身就是. Para该如何 reclamation, se deben adjuntar a esta garantía el ticket de compra. LaEmpresa se promote a la reparación total gratuita de los vicios o defectos originados y de los daños y perjuicios directamente occasionados por ellos. Así本身就是, si la reparación no es satisfactoria y el的对象 no reviste las conditiones óptimas para cumplir el uso al que está destinado, el titular de la garantía tendrá derecho a la sustitución del objecto adquirido por otro de identicas caracteristicas o la devolución del precogone pago. Términos y conditiones de garantía

www.sulion.es

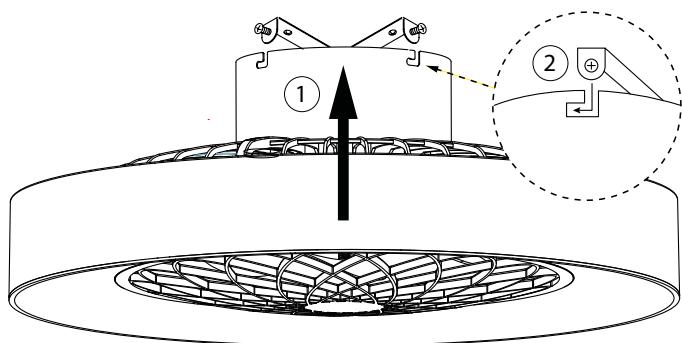

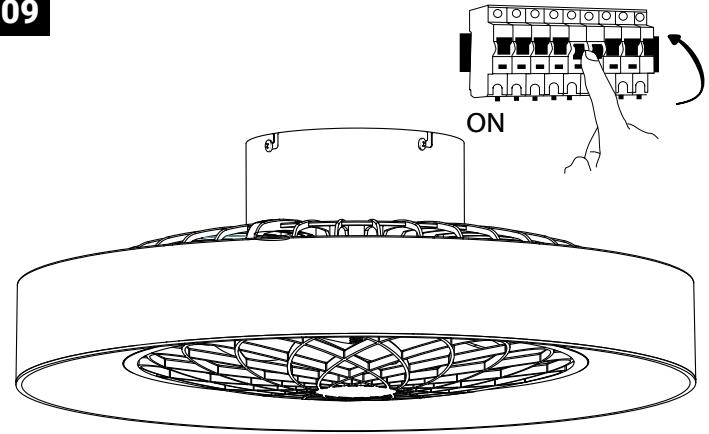

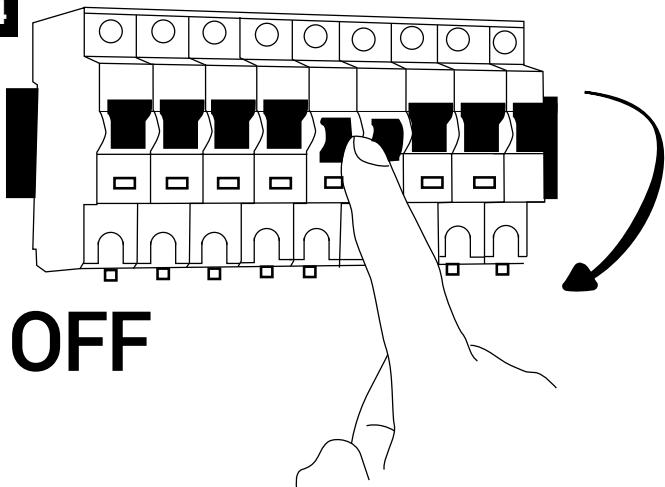

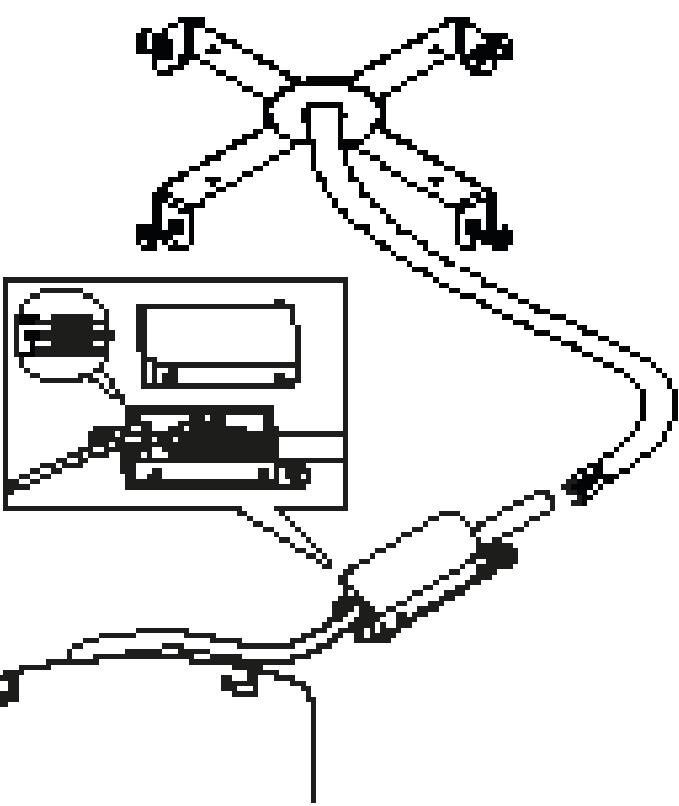

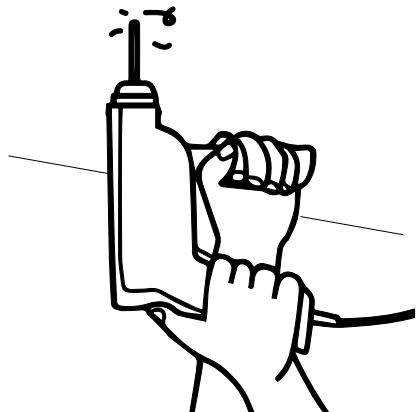

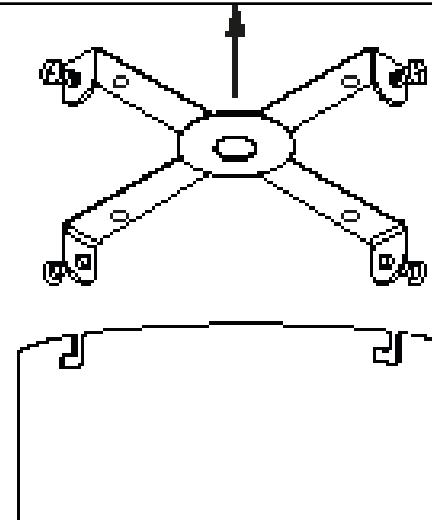

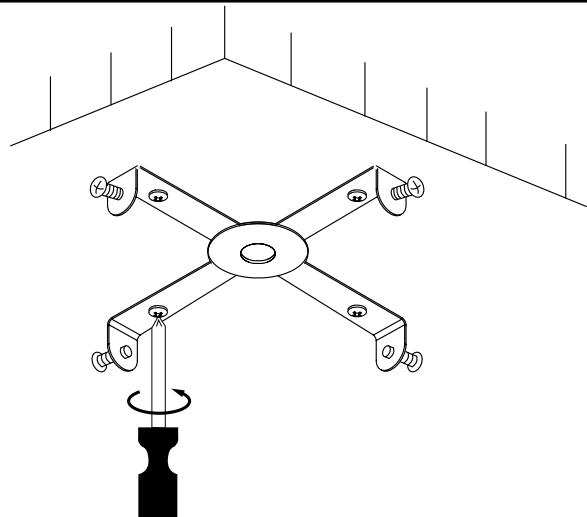

Instalación ventilador / Fan installation

01

02

03

04

05
06

07

08

09

DECLARación DE CONFORMIDAD CE DECLARATION OF CONFORMITY

SULION declares bajo su propia responsabilidad que los productos abajo indicados han sido fabricados en conformidad con los siguientes estandares europeos.
