MANUAL DE USUARIO MAKI SULION

Ante cualquier pregunta, incidencia o falta de componentes, antes de consultar con su tienda habitual, contacte con nuestro departamento de atenciôn al cliente teléfono 916749481 email info@sulion.es 0 con nuestro departamento de atencién técnica teléfono 916749483 email: sat@sulion.es. Antes de lamar tome nota de la referencia, nombre, IMP (ubicado en la pegatina del producto o al lado del cédigo de barras en la caja) y descripciôn del problema. Si tiene fotos o videos, puede ayudar a una répida resoluciôn, Nuestro horario de atenciôn es de 9:00 a 18:00 (hora española) de lunës a jueves y de 9:00 a 14:00 (hora española) los viernes. También puede consultamos à través de nuestra web wu:sulion.es donde encontrarés un acceso a videos, instrucciones y una quia de pregunts frecuentes

ERÉTR ES Descargue el manual en su idioma en nuestra web: sulion.es/ean/8426107054432

Pala / Blade - Ref. 6280 PCB Led - Ref. 2172897

Enhorabuena por su compra

Enhorabuena por adquirir lo ültimo en ventiladores de techo. Eficiencia energética: Los motores SULION pertenecen a la ültima tecnologia de diseño en ventiladores, ahorrando hasta el 70% de la energia consumida en el caso de los motores DC.

Operaciôn silenciosa: Gracias a los avances en I+D de nuestros motores hemos reducido eficazmente el ruido en su funcionamiento en todos los models.

Confort: Los ventiladores con motor DC incorporan un control remoto de hasta 6 velocidades lo que aporta una variedad superior de niveles de confort disponibles en su uso.

ATC:916749481 - info@sulion.es / SAT: 916749483 - sat@sulion.es

Kit receptor + mando / Kit receiver + RC - Ref. 2172880 Difusor / Diffuser - Ref. 6282

Precauciones de seguridad La informaciôn contenida en las siguientes pâginas ha

sido preparada para asegurarle disfrutar de su ventilador de forma totalmente exenta de problemas:

Siga detenidamente estas instrucciones para disfrutar de la mâxima seguridad en la instalaciôn y funcionamiento de este equipo.

Cualquier actuacién sobre el conexionado eléctrico del aparato, asi como para su limpieza, debe ser solamente realizado tras asegurarse de que la alimentaciôn eléctrica }) general de la instalacion estâ desconectada, por medio del desmontaje del correspondiente fusible o el “desarmado” del interruptor protector de la instalaciôn para garantizar total aislamiento del suministro eléctrico.

La instalaciôn debe de ser realizada por personal cualificado para realizar instalaciones eléctricas de acuerdo a la norma vigente en el pais de instalaciôn. Recuerde exigir a su instalador la prueba de todas las funciones del ventilador antes de irse. Ante cualquier duda del instalador no duden en contactarnos.

Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades fisicas, sensoriales o mentales reducidas o falta de experiencia o conocimiento, si se les ha dado la supervisién o formaciôn apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implican. Los niños no deben jugar con el aparato. La limpieza y mantenimiento a realizar por el usuario no deben realizarlo los niños sin supervisiôn.

Debe asegurarse de que el soporte de montaje se fie a una estructura del techo que sea capaz de soportar no menos de 30 kg por medio de los tornillos suministrados. Debe asegurarse de que al menos 30 milimetros de la longitud de los tornillos queda roscada dentro del techo. Si el montaje se realiza sobre una caja de uniôn al techo, debe asegurar el soporte del ventilador de forma suficiente para evitar que se afloje o se gire.

El sistema de anclaje del soporte del ventilador al techo depender4 del tipo de techo en el que se realiza la instalaciôn. La decisién de que sistema de fijaciôn utilizar asi como la cantidad es responsabilidad del instalador.

El ventilador debe ser instalado de tal forma que las palas estén a mâs 2,8m del suelo. Asegürese de que en la ubicaciôn de montaje del ventilador existe un espacio de, al menos, 30cm, respecto de cualquier pared u otro obstäculo contra el que pudieran chocar sus aspas. Es importante resaltar que cuanto mayor sea dicha distancia, mâs eficaz seré el flujo de aire producido.

El cable de tierra del ventilador debe estar conectado a la red de tierra de la instalaciôn, para evitar cualquier derivaciôn con riesgo para las personas.

No conectar la alimentaciôn del motor del ventilador a ningün elemento de regulaciôn, potenciémetro, pues se produciria mal funcionamiento del ventilador y/0 daños en su motor. Para la conexiôn eléctrica es preciso incorporar

un interruptor seccionador de acuerdo con las reglamentaciones de instalacién, que asegure el corte omnipolar, directamente conectado a los bornes de alimentaciôn y debe tener una separacién de contacto en todos sus polos, que suministre desconexién total bajo condiciones de sobretensién de categoria Ill. Use sélo el controlador del ventilador para ponerlo en marcha o detenerlo.

Se recomienda no usar en la misma sala este tipo de ventiladores junto a instalaciones de gas de forma simultänea.

No insertar nada que pueda golpear con

e las aspas del ventilador mientras gira, pues

podria provocar daños a las personas,

Là + dañar las aspas y descompensar la unidad causando vibraciones y bamboleo.

Tras el montaje del ventilador, asegürese de que todas las fijaciones estän seguras y apretadas para evitar cualquier ruido originado por elementos sueltos.À causa del movimiento del ventilador, algunas fijaciones pueden aflojarse. Compruebe todas las fijaciones dos veces al año, al menos, para asegurarse que estén correctamente apretadas. En caso necesario, deben ser apretadas de nuevo.

Si el cable de alimentacién estä dañado, debe ser sustituido por el fabricante, por su servicio posventa 0 por personal cualificado similar, con el fin de evitar un peligro.

Solo apto para interior LED reemplazable Driver reemplazable

Receptor y mando reemplazables

No se deben tirar los productos eléctricos junto con los residuos domésticos. Le rogamos reciclar el embalaje en los puntos de recogida previstos a tal efecto. Contacte con las autoridades locales o su proveedor para obtener consejos de reciclaje. Gracias por reciclarlos en los puntos de recogida previstos a tal efecto.

Nota: Las importantes advertencias e instrucciones indicadas en este manual no garantizan cubrir todas las posibles condiciones y situaciones que pueden ocurrir. Debe ser entendido que el sentido comün, la precauciôn y el cuidado son factores que no pueden ser incluidos en todos los productos. Estos factores sélo pueden y deben ser aportados por el usuario que cuida y disfruta de este ventilador.

CIF A28763647 +34916774540 Calle Verano, 51 - Poligono Industrial Las Monjas -28850 Torrejôn de Ardoz - Madrid (ESPANA)

Caracteristicas del aparato

Tensién y frecuencia nominal 220-240V-AC 50/60Hz Clase de protecciôn Clase | Indice de protecciôn IP20 Temperatura de trabajo -5 40°C Inclinacién mâxima del techo en el que se puede instalar 15° Peso 6,2Kg Consumo de energia en modo de espera (W) <0,5 Norma de mediciôn del valor de servicio EN 62879:2020

LED Potencia 24W Flujo 2400lm Temperatura de color 3000,4000,6000K RGB No Mediciôn datos luz 360° N° de ciclos ON/OFF 10000 N° de horas de vida 30000h Dimable Si ÂAngulo 120° CRI >80 Este producto contiene una fuente luminosa de la clase de eficiencia energética F Ventilador

Velocidades 5 Potencia mâx. (W) 30 RPM mâx. 220 Flujo de aire mâx.(m3/min) 165 Flujo de aire mäx.(mÿ/h) 9900 Nivel sonoro mäx. (dB) 35 Valor de servicio SV mâx. ((m3/min)/W) 5,5 Velocidad mâxima del aire mâx. (m/seg) 2m/s

ATC:916749481 - info@sulion.es / SAT: 916749483 - sat@sulion.es

Preparaciôn para el montaje

Nota: El tiempo estimado de montaje es de 120 minutos. Este producto sélo puede ser instalado por un electricista cualificado.

Desembalar el ventilador de forma cuidadosa, evitando el uso de “cutters” o navajas que podrian rayar cualquier parte del mismo.

Extraer todos los componentes. Situar el motor sobre un trapo o superficie blanda para evitar dañar su acabado superficial. Manipular cuidadosamente el conjunto para evitar que su carcasa se doble o arañe.

El ventilador debe de montarse en el suelo o en una mesa lo Suficientemente grande para que no se pueda caer ningün componente.

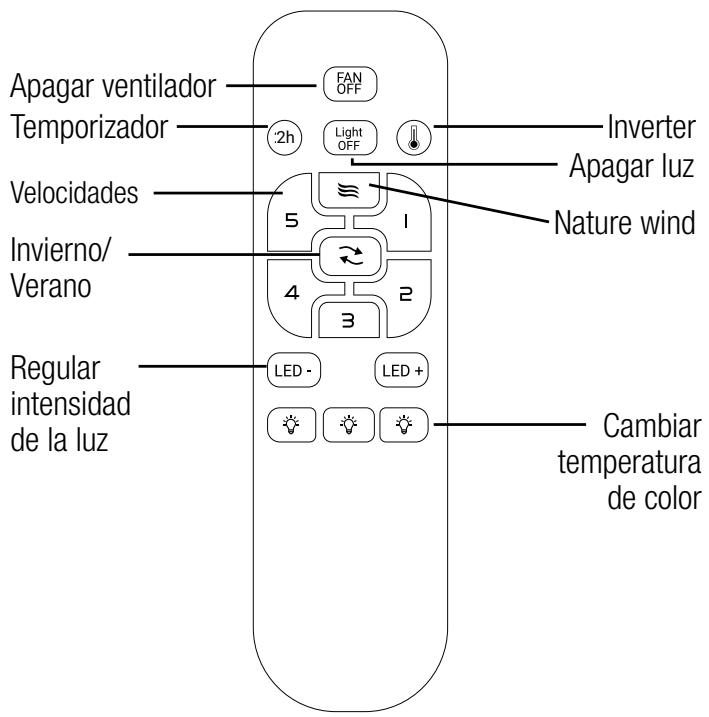

Instrucciones para sincronizar el receptor y el control remoto

El control remoto y el receptor de este ventilador vienen sincronizados ya de fébrica.

Asegürese de que todas las conexiones estén correctamente realizadas.

Asegürese de que el mando a distancia contenga baterias.

Asegürese de que todos los interruptores (principales y de aislamiento) estän encendidos.

Este ventilador dispone de dos modos de sincronizaciôn: Modo Universal y Modo Unitario:

Este tipo de sincronizaciôn le permite controlar dos o mäs ventiladores préximos de manera independiente, cada uno con su control remoto.

El mando de este ventilador no precisa de sincronizaciôn con el receptor, el mando ya viene vinculado de fâbrica con su receptor.

Este tipo de sincronizaciôn le permite controlar uno o mâs ventiladores préximos con el mismo control remoto. Sincronizaciôn:

1.- Conectar la corriente (interruptor de la pared) del los ventiladores que se quieran controlar, yjusto a continuaciôn, dentro de los siguientes 15 segundos, pulsar la tecla EAN del control remoto durante 10 segundos continuados.

2.- Un sonido de tipo “beep” indica que la conexiôn ha sido ejecutada y el equipo puede funcionar normalmente.

3.- Ahora, control remoto y receptores de los ventiladores habrän quedad sincronizados. Quite la corriente de los ventiladores mediante el interruptor o el automätico y acto seguido vuelva a encenderlos, este paso es el que cierra el proceso de sincronizacién.

Nota: No es posible que un control remoto olvide un receptor/es una vez ha sido vinculado, si se quiere que un receptor deje de obedecer a un control remoto, se debe vincular otro para “sobreescribirlo”.

CIF A28763647 +34916774540 Calle Verano, 51 - Poligono Industrial Las Monjas -28850 Torrejôn de Ardoz - Madrid (ESPANA)

Sentido de giro. Opciôn invierno / verano El conmutador del control remoto controla la direcciôn, sentido horario y anti-horario.

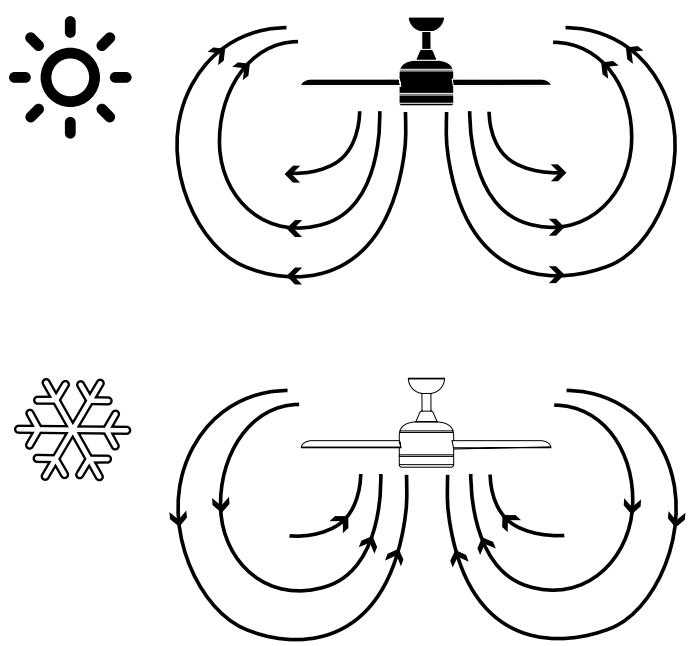

Opciôn verano - La corriente de aire descendente crea un efecto refrescante como indica la ilustracién.

Opciôn invierno - Una corriente ascendente aleja el aire caliente del ârea del ventilador como lo indica la ilustra- ciôn. Esto le permite ajustar la calefacciôn a un nivel més bajo.

K BE TE Equilibrado — Problemas de Balanceo

en el funcionamiento del ventilador

El balanceo del cuerpo del ventilador durante su funcio-

namiento no es un sintoma de mal funcionamiento (aun

llegando al par de centimetros). Para reducir el balanceo, usted puede, manteniendo apagado el funcionamiento del ventilador:

1. Comprobar que la fijaciôn de todas las aspas es co- rrecta por medio del apriete de todos sus tornillos.

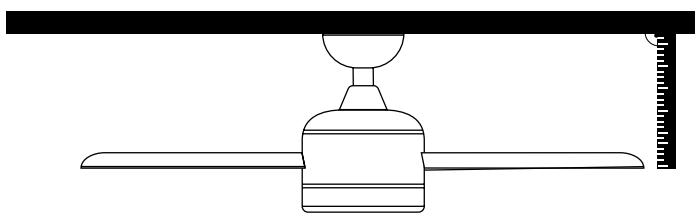

2. Comprobar la distancia de cada aspa al techo. La medicién respecto del techo puede realizarse como muestra la siguiente figura. Si existen variaciones, y el adecuado apriete de tornillos ha sido ya efectua- do, compruebe que la forma de las aspas es idéntica en todas ellas, pues si alguna de ellas presenta una forma acusadamente diferente puede producir el des- equilibrio al girar el ventilador.

ATC:916749481 - info@sulion.es / SAT: 916749483 - sat@sulion.es

Sitras los pasos anteriores el balanceo no ha sido resuelto es necesario aplicar el equilibrado dinämico, con el kit su- ministrado, tal y como se explica a continuaciôn:

3. Encienda el ventilador en la velocidad mâs alta para que se produzca mayor balanceo.

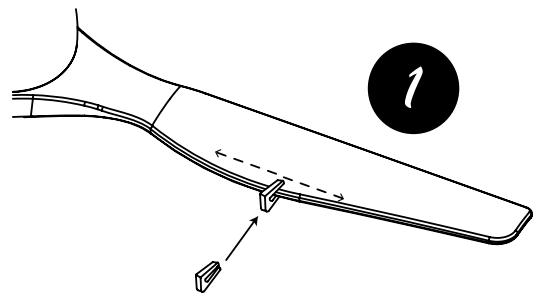

4. Apague el ventilador. Seleccione un aspa y coloque el clip (ver figura) en ella, a medio camino entre el soporte y el borde del aspa.

5. Encienda el ventilador, verifique si el balanceo ha empeorado o mejorado. Apäguelo de nuevo y si no ha mejorado coloque el clip en otro aspa. Repita este proceso y determine cuäl es el aspa en la que mejora el balanceo.

6. Deje colocado el clip en el aspa que produce mejor resultado. Mueva el clip hacia delante o aträs en dicha aspa hasta que encuentre la posiciôn que ofrece me- jor resultado.

7. Seguidamente retire el clip y coloque uno de los pesos en la parte superior en la linea central del aspa, a la altura de la posiciôn en la que estaba el clip.

Mantenimiento e informaciôn de garantia

Mantenimiento y limpieza:

1. El movimiento natural del ventilador podria hacer que se aflojen algunas conexiones. Verifique las conexio- nes de soporte, las piezas de fijaciôn y los accesorios de las aspas dos veces al año. Cerciôrese de que es- tén fijadas.

2. Limpie el ventilador periédicamente para ayudar a mantener su apariencia nueva con el paso del tiempo. No use agua para limpiarlo, ya que podria dañar el motor o la madera o causar descarga eléctrica.

3. Use slo un cepillo blando o un trapo sin pelusa para no rayar el acabado. El enchapado est sellado con una capa de laca para minimizar la decoloraciôn o pérdida del brillo.

4. No hay necesidad de aceitar el ventilador. El motor tiene cojinetes de lubricaciôn permanente.

Nota: El hecho de no respetar estas instrucciones provoca

la pérdida de la garantia del equipo.

Servicio de garantia:

La garantia del fabricante cubre fallos reales que puedan producirse, pero no quejas menores como el ruido que ge- nera el equipo, pues todos los motores eléctricos generan un cierto ruido.

El funcionamiento del ventilador con los componentes li- geramente sueltos (tornillos no suficientemente apretados) o la deformaciôn de las aspas por limpieza excesivamente vigorosa puede producir ruidos y balanceo excesivo que no podrän ser cubiertos bajo garantia. Un cuidado periôdi- co del apriete de los elementos y una limpieza no agresiva son suficientes para prevenir estos problemas.

La garantia del equipo ser anulada si se usa en su ins- talacién un control a través de un interruptor de pared o regulador (dimmer) de estado-sélido. Solo debe ser usado el control remoto suministrado con la unidad.

Instalaciôn del ventilador:

Segün nuestros términos y condiciones de garantia, este ventilador solo puede ser instalado por parte de un elec- tricista autorizado. Los ventiladores instalados de forma incorrecta pueden ser peligrosos para las personas y muy caros de reparar y perderän la garantia. Este ventilador estä diseñado de forma exclusiva para su uso en interior, protegido y alejado del agua y la humedad, pues en caso contrario perderä su garantia.

El sistema de anclaje del soporte del ventilador al techo dependerä del tipo de techo en el que se realiza la insta- laciôn. La decisién de que sistema de fijaciôn utilizar asi como la cantidad es responsabilidad del instalador.

Todos los ventiladores de techo tienden a balancearse du- rante su funcionamiento. El balanceo de dos centimetros es totalmente aceptable y no sugiere ningün mal funciona- miento ni originar su caida si se monté siguiendo este ma-

nual de forma adecuada al techo. Este ventilador de techo dispone de un sistema de montaje totalmente seguro, por medio de soportes de acero y esferas de uniôn para permi- tir su giro y evitar transmitir vibraciones a la estructura del techo. Note por favor, que, aun siendo del mismo modelo, dos ventiladores pueden presentar balanceo diferente to- talmente aceptable pues no supone ningün malfunciona- miento o defecto de fabricaciôn.

Mayor percepciôn de ruidos durante el funcio- namiento nocturno:

La garantia del fabricante no cubre el hecho de que duran- te la noche, cuando todo el ambiente circundante estä mâs silencioso y tranquilo, se perciba con mayor notoriedad el ruido de funcionamiento del ventilador. Incluso, durante la noche, la alimentacién eléctrica puede sufrir alteraciones que pueden producir mayor nivel sonoro del aparato, lo cual no significa ningün malfuncionamiento o defecto de fabricaciôn del mismo.

Sistema de iluminaciôn del ventilador:

À excepciôn de defecto de fabricaciôn, extremadamente excepcionales, las lämparas del ventilador no estn cu- biertas bajo la garantia del ventilador. Ruidos y vibraciones pueden ser superiores cuando el sistema de iluminaciôn est4 encendido. Por ejemplo, el difusor de la luminaria no adecuadamente fijado puede producir ligero rumor. De nue- vo, cuidado no agresivo y revisiôn periôdica de que todos los elementos estän adecuadamente fijados evitar4 estos inconvenientes. Los difusores de cristal de las luminarias estän garantizados hasta el almacén de los distribuidores y sujetas a su verificaciôn durante el suministro.

El fabricante garantiza el correcto funcionamiento del equi- po y posibles reparaciones o suministro de recambios del modelo debidos a defectos de fabricaciôn durante 3 años desde la fecha de entrega, 8 años exclusivamente en el caso del motor del ventilador, pero no puede responsabili- zarse de daños y/o perjuicios causados por un mal empleo del mismo. Para cualquier reclamaciôn, se deber4 adjuntar a esta garantia el ticket de compra. La empresa se com- promete a la reparaciôn total gratuita de los vicios o de- fectos originados y de los daños y perjuicios directamente ocasionados por ellos. Asi mismo, si la reparaciôn no es satisfactoria y el objeto no reviste las condiciones ptimas para cumplir el uso al que est4 destinado, el titular de la garantia tendrä derecho a la sustituciôn del objeto adquiri- do por otro de idénticas caracteristicas o la devoluciôn del precio pagado. Términos y condiciones de garantia www.sulion.es

DECLARACIÔN DE CONFORMIDAD CE DECLARATION OF CONFORMITY SULION declara bajo su propia responsabilidad que los productos abajo indicados han sido fabricados en conformidad con los siguientes estän- dares europeos.
