MANUAL DE USUARIO WF 814 A W566C VALBERG
Muchas gracias por haber elegido nuestro producto VALBERG. Seleccionados, testados y recomendados por ELECTRO DEPOT, los productos de la marca VALBERG le aseguran una utilización sencilla, un rendimiento fiable y una calidad incuestionable.
Con este dispositivo puede estar seguro de que siempre quedará satisfecho al utilizarlo. Le damos la bienvenida a ELECTRO DEPOT.
Visite nuestra página web: www.electrodepot.es
Descripción del aparato
Partes
Especificaciones
Utilización del aparato
Instalación
Funcionamiento
Limpieza y mantenimiento
Limpieza y mantenimiento
Solución de problemas
Transporte
Ficha del producto
Partes
A Tapa superior
B Panel de control
Cable de alimentación
D Tambor
E Tubo de desagüe
F Tapa de mantenimiento
G Puerta
H Dispensador de detergente
Manguera de suministro de agua
J 4 tapas
K 1 manguera de suministro de agua fría
L Esponja acústica o panel acústico
Nota:
- La imagen del producto tiene fines meramente ilustrativos, consulte el producto real como referencia.

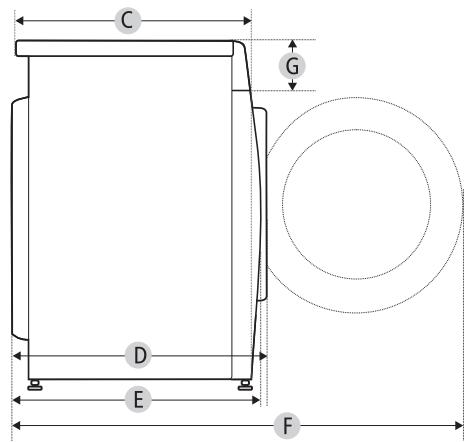

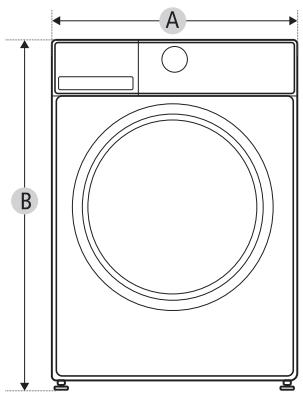

Especificaciones
- ¡La estabilidad es importante para evitar que el producto se desplace! Asegúrese de que la lavadora esté en posición vertical, nivelada y estable.
- Asegúrese de que el producto no esté colocado sobre el cable de alimentación.
- Asegúrese de mantener las distancias mínimas de las paredes como se muestra en la imagen.
Antes de instalar la lavadora, se seleccionará la ubicación caracterizada como sigue:
• Superficie rígida, seca y nivelada
• Evite la luz solar directa
- Ventilación suficiente
• Temperatura ambiente superior a 0 °C
- Manténgalo alejado de las fuentes de calor, como el carbón o los aparatos de combustión de gas.
Desembalar la lavadora
- El material de embalaje (por ejemplo: películas, espuma de poliestireno) puede ser peligroso para los niños.
- ¡Hay riesgo de asfixia! Mantenga todos los materiales de embalaje alejados de los niños.
B
Utilización del aparato
- Retire la caja de cartón y el embalaje de espuma de poliestireno.
- Levante la lavadora y retire el embalaje de la base. Asegúrese de que la espuma triangular pequeña (a) se retire junto con el embalaje inferior. En caso contrario, coloque el aparato sobre su superficie lateral y retírela manualmente.
- Retire la cinta que sujeta el cable de alimentación y el tubo de desagüe.
- Saque la manguera de entrada del tambor.
Quite los pernos de transporte
¡Advertencia!
- Deberá quitar los pernos de transporte de la parte posterior antes de usar el producto.
- Afloje los 4 pernos de transporte con una llave.
- Retire los pernos, incluyendo las piezas de goma y guárdelos para futuros usos.
- Cierre los agujeros con las tapas.
Nivelar la lavadora
¡Advertencia!
- Las tuercas de bloqueo de las cuatro patas deberán atornillarse firmemente contra la carcasa.
- Afloje la tuerca de bloqueo.
- Gire la pata hasta que llegue al suelo.
- Ajuste las patas y bloquee las tuercas con una llave. Asegúrese de que la lavadora esté nivelada y estable.

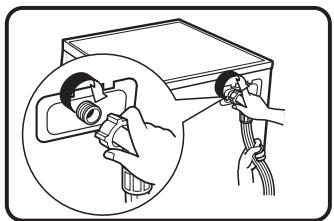

Conecte la manguera de suministro de agua
¡Advertencia!
Para evitar fugas o daños por agua, siga las instrucciones incluidas en este capítulo.
- No retuerza, aplaste ni modifique la manguera de entrada de agua.
Conecte la manguera de suministro de agua a la válvula de entrada de agua y un grifo de agua fría tal y como se indica.
Nota:
- Conéctela manualmente, no use herramientas. Compruebe que las conexiones estén apretadas.

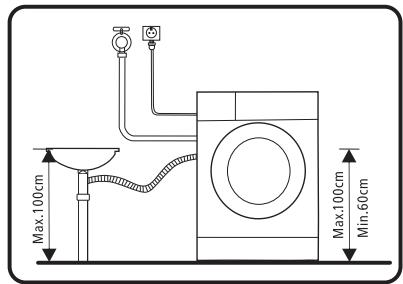

Tubo de desagüe
¡Advertencia!
• No retuerza ni alargue el tubo de desagüe.
- Coloque el tubo de desagüe correctamente; de lo contrario, se podrían producir daños por fugas de agua.

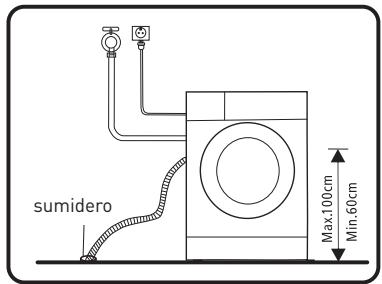

Hay dos maneras de colocar el extremo del tubo de desagüe:
- Introdúzcalo en el sumidero.
- Conéctelo a la tubería de desagüe.

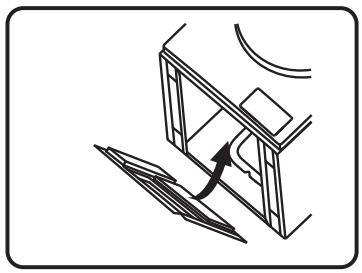

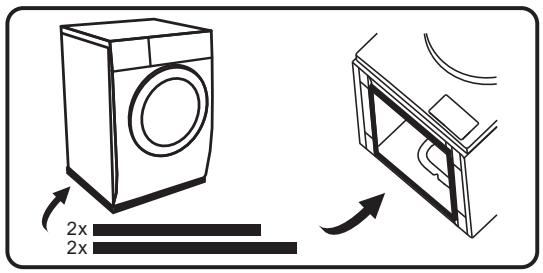

Panel/Esponja acústica
Nota:
- Asegúrese de montar las esponjas acústicas o el panel acústico, que pueden reducir eficazmente el ruido causado por la lavadora durante su funcionamiento, para proporcionarle un ambiente más tranquilo y silencioso.
- Tumbe la lavadora en el suelo, utilizando algún material blando como espuma o ropa entre la lavadora y el suelo para protegerla.
- Pegue las esponjas más largas en los bordes inferiores más largos de la lavadora; y las esponjas más cortas, en los bordes inferiores más cortos. El panel se instala igual que las esponjas.
- Esponja acústica: WF 1214 A W566C / WF 1214 A S566C
• Panel acústico: WF 814 A W566C / WF 814 A S566C / WF 714 A W566C / WF 714 A S566C
Funcionamiento
Inicio rápido
¡Precaución!
- Antes de lavar, asegúrese de que la lavadora esté instalada correctamente.
- Su aparato fue revisado minuciosamente antes de salir de la fábrica. Para eliminar el agua residual y neutralizar los posibles olores, se recomienda limpiar el aparato antes del primer uso. Para ello, inicie el programa Algodón a 90 °C sin ropa ni detergente.
Calibración
Se recomienda calibrar la lavadora para conseguir el mejor rendimiento.
El aparato es capaz de detectar la cantidad de ropa introducida. Esta función optimiza el rendimiento del producto minimizando el consumo de energía y agua, ahorrándole dinero y tiempo. Por esta razón, se recomienda calibrar el aparato para utilizarlo de la mejor manera posible.
- Saque todos los accesorios del tambor y cierre la puerta.
- Inserte el enchufe en la toma de corriente.
- Encienda la lavadora y pulse "Acelerar" y "Temp." simultáneamente durante 10 segundos hasta que aparezca "t19" en la pantalla.
B
Utilización del aparato
- Pulse [▷II] para iniciar el aparato y espere hasta que aparezca “****” en la pantalla.
- Antes del lavado
- Enchufar
- Abrir el grifo
- Cargar
- Cerrar la puerta
- Añadir el detergente
Nota:
- Es necesario añadir detergente en el compartimento I si se selecciona la función de prelavado.
- No eche perlas de detergente en el dispensador de detergente.
- Lavado
- Encender
- Seleccionar el programa
B
Utilización del aparato
- Seleccionar la función o mantener los ajustes predeterminados
- Pulsar Inicio/Pausa para iniciar el programa
- Después del lavado
Tono de aviso y aparece "End" en la pantalla.
Antes de cada lavado
- La temperatura ambiente de la lavadora deberá ser de 5-40 °C. Si se usa a menos de 0 °C, la válvula de entrada y el sistema de desagüe pueden sufrir daños. Si la lavadora está colocada bajo condiciones de congelación, deberá llevarla a un lugar donde haya una temperatura ambiente normal para garantizar que la manguera de suministro de agua y el tubo de desagüe puedan descongelarse antes de su uso.
- Consulte las etiquetas de cuidados de sus prendas y las instrucciones de uso del detergente antes de lavarlas. Utilice detergente no espumante o menos espumante adecuado para lavar a máquina correctamente.
- Consulte la etiqueta de cuidados
- Separe las prendas por color y tipo de tela
- Saque todos los objetos de los bolsillos
- Ate los cordones y cinturones largos, cierre las cremalleras y los botones
- Meta las prendas pequeñas en una bolsa de colada
- Dé la vuelta a las prendas de pelo largo o que suelten pelusas
¡Advertencia!
- Lavar una sola prenda puede causar fácilmente una gran excentricidad y emitir una alerta debido a un gran desequilibrio. Por lo tanto, se recomienda añadir una o dos prendas más para lavarlas juntas para que el centrifugado se pueda hacer sin problemas.
- No lave prendas que hayan sido limpiadas, lavadas o remojadas en sustancias combustibles o explosivas como cera, petróleo, pintura, gasolina, alcohol, queroseno y otras sustancias inflamables, o si las prendas han podido ser espolvoreadas con cualquiera de estas sustancias.
- No lave, centrifugue ni seque esterillas, ropa o asientos impermeables.

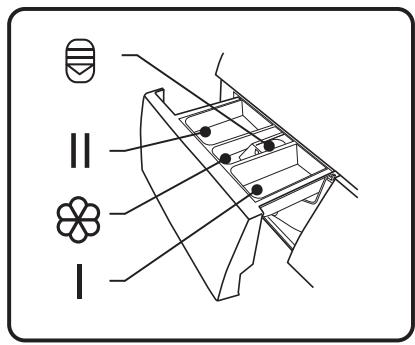

Dispensador de detergente
| I | Prelavado |
| II | Lavado principal |
| Suavizante |
| Botón de liberación para sacar el dispensador |
¡Precaución!
- Solo es necesario añadir detergente en el “compartimento I” después de seleccionar la función de prelavado.
- No eche perlas de detergente en el dispensador de detergente.
| Programa | I | II /◇ | ◇ |
| Algodón | ○ | ● | ○ |
| Sintético | ○ | ● | ○ |
| Mixto | ○ | ● | ○ |
| Ropa de bebé | ○ | ● | ○ |
| Ropa deportiva | ○ | ● | ○ |
| Vaqueros | ○ | ● | ○ |
| Rápido 45'/15' | | ● | ○ |
| Higiene de vapor | ○ | ● | ○ |
| ECO ^40 °C ECO 40-60 | | ● | ○ |
| 20°C 20 °C | | ● | ○ |
| Lana | | ● | ○ |
| Solo centrifugado | | | |
Limpieza del tambor
- Significa «obligatorio» ○ Significa «opcional»
Recomendación sobre detergentes
| Detergente de lavado recomendado | Ciclos de lavado | Temperatura de lavado. | Tipo de prenda y de tela |
| Detergente fuerte con agentes blanqueadores y blanqueadores ópticos | Algodón, ECO 40-60, Mixto | 40/60/90 | Prendas blancas de lino o algodón a prueba de ebullición |
| Detergente para color sin agente blanqueador ni blanqueadores ópticos | Algodón, ECO 40-60, Mixto, Ropa deportiva | 20/30/40 | Prendas de color de algodón o lino |
| Detergente para color o suave sin blanqueadores ópticos | 20 °C | 20 | Ropa de color de fibras de fácil cuidado o materiales sintéticos |
| Detergente de lavado suave | Ropa delicada | 20/30 | Telas delicadas, seda, viscosa |
Nota:
- El detergente o aditivo aglomerante o viscoso se puede diluir en un poco de agua antes de echarlo en el dispensador de detergente, para evitar que su entrada se bloquee y provoque un desbordamiento del agua.
- Elija el tipo de detergente adecuado para conseguir el máximo rendimiento de lavado y un mínimo consumo de agua y energía.
- Para lograr el mejor resultado de limpieza es importante una dosificación adecuada del detergente.
- Use una cantidad reducida de detergente si el tambor no está completamente lleno.
- Ajuste siempre la cantidad de detergente a la dureza del agua; si el agua del grifo es blanda, use menos detergente.
- Dosifique según lo sucia que esté la ropa, las prendas menos sucias requieren menos detergente.
- Altamente concentrado (detergente compacto) requiere una dosificación particularmente precisa.
Los siguientes síntomas son un signo de sobredosis de detergente:
- formación de espuma espesa
- mal resultado del lavado y aclarado
Los siguientes síntomas son un signo de subdosis de detergente:
– las prendas se vuelven grises
- se acumulan depósitos de cal en el tambor, el elemento calefactor y/o la ropa

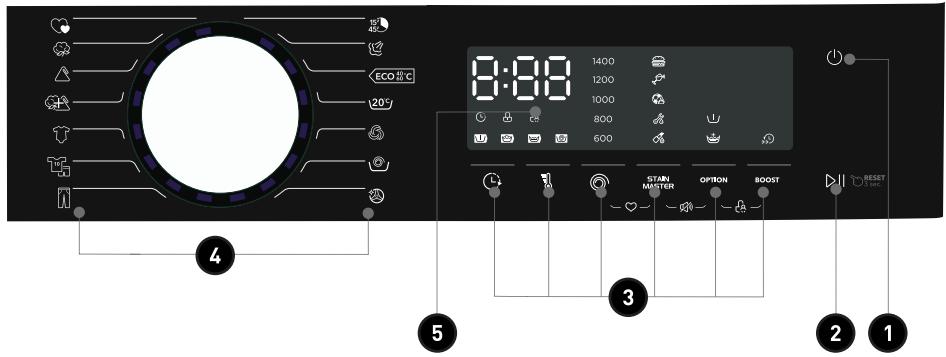

Panel de control
| 1 | Alimentación | El producto está encendido/apagado. |
| 2 | Inicio/Pausa | Pulse el botón para iniciar o pausar el ciclo de lavado. |
| 3 | Opción | Permite seleccionar una función adicional y se iluminará cuando se seleccione. |
| 4 | Programas | Disponibles según el tipo de prendas. |
| 5 | Pantalla | La pantalla muestra los ajustes, el tiempo restante estimado, las opciones y los mensajes del estado de la lavadora. La pantalla permanecerá encendida durante todo el ciclo. |
|  |

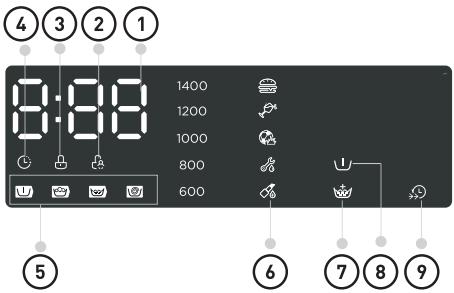

| 1 | Pantalla | |
| • Tiempo de lavado | 125 |
| • Tiempo de retardo | 2H |
| • Velocidad | 400 |
| • Error | E30 |
| • Fin | End |
| • Temp | 30 |
| 2 | Bloqueo para niños |
| 3 | Bloqueo de puerta |
| 4 | Retardo |
| 5 | Prelavado-Lavado-Aclarado-Centrifugado |
| 6 | Antimanchas |
| 7 | Aclarado extra |
| 8 | Prelavado |
| 9 | Acelerar |
Programas
Modelo: WF 714 A W566C; WF 714 A S566C; WF 814 A W566C; WF 814 A S566C; WF 1214 A S566C; WF 1214 A W566C
| Programa | Carga (kg) | Hora predeterminada |
| 7,0 | 8,0 | 12,0 | 7,0 | 8,0 | 12,0 |
| ^15 Rápido 45'/15' | 2,0 | 2,0 | 2,0 | 0:45 | 0:45 | 0:45 |
| Higiene de vapor | 3,5 | 4,0 | 6,0 | 2:28 | 2:28 | 2:28 |
| ECO_60^40^ ECO 40-60 | 7,0 | 8,0 | 12,0 | 3:28 | 3:38 | 4:00 |
| ^20^ 20 °C | 3,5 | 4,0 | 6,0 | 1:01 | 1:01 | 1:01 |
| Lana | 2,0 | 2,0 | 2,0 | 1:07 | 1:07 | 1:07 |
| Solo centrifugado | 7,0 | 8,0 | 12,0 | 0:12 | 0:12 | 0:12 |
| Limpieza del tambor | - | - | - | 1:18 | 1:18 | 1:18 |
| Vaqueros | 7,0 | 8,0 | 12,0 | 1:35 | 1:35 | 1:35 |
| Ropa deportiva | 3,5 | 4,0 | 6,0 | 0:47 | 0:47 | 0:47 |
| Ropa de bebé | 7,0 | 8,0 | 12,0 | 2:01 | 2:01 | 2:01 |
| Mixto | 7,0 | 8,0 | 12,0 | 1:20 | 1:20 | 1:20 |
| Sintético | 3,5 | 4,0 | 6,0 | 3:18 | 3:18 | 3:18 |
| Algodón | 7,0 | 8,0 | 12,0 | 3:39 | 3:39 | 3:39 |
- Algodón, Mixto y Sintético son programas de pesaje automático. Cuando se seleccionen estos 3 programas, la lavadora ajustará automáticamente el nivel de agua y el tiempo de lavado adecuados según el peso de la ropa durante el proceso de lavado.
WF 714 A W566C / WF 714 A S566C
| Ciclo | Capacidad nominal en kg | Ajuste de la temperatura | Duración del ciclo en horas y minutos | Consumo de energía en kWh/ciclo de funcionamiento | Consumo de agua en litros/ciclo de funcionamiento | Temperatura máxima ^^(1) | Humedad residual en %/ velocidad de centrífugado en rpm ^(2) |
| ^120^ 20 °C | 3,5 | 20 | 1:01 | 0,177 | 41 | 20 | 65%/1000 |
| Algodón | 7,0 | 60 | 3:44 | 1,392 | 65 | 60 | 53%/1400 |
| Ropa de bebé | 7,0 | 60 | 2:01 | 1,212 | 65 | 60 | 65%/1000 |
| Mixto | 7,0 | 40 | 1:20 | 0,696 | 65 | 40 | 65%/1000 |
| Mixto 60 °C | 7,0 | 60 | 1:30 | 1,158 | 65 | 60 | 65%/1000 |
| ^15_45 Rápido 45'/15' | 2,0 | 20 | 0:45 | 0,131 | 31 | 20 | 70%/800 |
| ECO ^40^ ECO 40-60 ^(3) | 7,0 | - | 3:28 | 0,645 | 54,0 | 36 | 53,9%/1350 |
| 3,5 | - | 2:42 | 0,389 | 45,0 | 29 | 53,9%/1350 |
| 2,0 | - | 2:42 | 0,214 | 32,0 | 23 | 53,9%/1350 |
- Los datos anteriores se indican solamente como referencia, y los datos pueden cambiar debido a las diferentes condiciones de uso reales.
- Las válvulas mencionadas para programas distintos al programa ECO 40-60 son únicamente indicativas.
- Conforme a EN 60456:2016+A11:2020 con (EU) 2019/2014, (EU) 2019/2023, (EU) 2021/340, (EU) 2021/341,
La clase de eficiencia energética de la UE es: A
Programa de pruebas energéticas: ECO 40-60. Otro por defecto.
Media carga para la lavadora de 7,0 kg: 3,5 kg.
Cuarto de carga para la lavadora de 7,0 kg: 2,0 kg.
WF 814 A W566C / WF 814 A S566C
| Ciclo | Capacidad nominal en kg | Ajuste de la temperatura | Duración del ciclo en horas y minutos | Consumo de energía en kWh/ciclo de funcionamiento | Consumo de agua en litros/ciclo de funcionamiento | Temperatura máxima ^^(1) | Humedad residual en %/ velocidad de centrífugado en rpm ^(2) |
| ^120^ 20 °C | 4,0 | 20 | 1:01 | 0,183 | 44 | 20 | 65%/1000 |
| Algodón | 8,0 | 60 | 3:44 | 1,498 | 71 | 60 | 53%/1400 |
| Ropa de bebé | 8,0 | 60 | 2:01 | 1,317 | 71 | 60 | 65%/1000 |
| Mixto | 8,0 | 40 | 1:20 | 0,754 | 71 | 40 | 65%/1000 |
| Mixto 60 °C | 8,0 | 60 | 1:30 | 1,263 | 71 | 60 | 65%/1000 |
| ^15_45 Rápido 45'/15' | 2,0 | 20 | 0:45 | 0,131 | 31 | 20 | 70%/800 |
| ECO ^40^ ECO 40-60 ^(3) | 8,0 | - | 3:38 | 0,752 | 61 | 39 | 53,9%/1350 |
| 4,0 | - | 2:48 | 0,412 | 45 | 30 | 53,9%/1350 |
| 2,0 | - | 2:48 | 0,216 | 36 | 23 | 53,9%/1350 |
- Los datos anteriores se indican solamente como referencia, y los datos pueden cambiar debido a las diferentes condiciones de uso reales.
- Las válvulas mencionadas para programas distintos al programa ECO 40-60 son únicamente indicativas.
- Conforme a EN 60456:2016+A11:2020 con (EU) 2019/2014, (EU) 2019/2023, (EU) 2021/340, (EU) 2021/341,
La clase de eficiencia energética de la UE es: A
Programa de pruebas energéticas: ECO 40-60. Otro por defecto.
Media carga para la lavadora de 8,0 kg: 4,0 kg.
Cuarto de carga para la lavadora de 8,0 kg: 2,0 kg.
WF 1214 A W566C / WF 1214 A S566C
| Ciclo | Capacidad nominal en kg | Ajuste de la temperatura | Duración del ciclo en horas y minutos | Consumo de energía en kWh/ciclo de funcionamiento | Consumo de agua en litros/ciclo de funcionamiento | Temperatura máxima ^^(1) | Humedad residual en %/ velocidad de centrífugado en rpm ^(2) |
| ^20^ 20 °C | 6,0 | 20 | 1:01 | 0,206 | 58 | 20 | 65%/1000 |
| Algodón 60 °C | 12,0 | 60 | 3:44 | 1,919 | 99 | 60 | 53%/1400 |
| Mixto | 12,0 | 40 | 1:20 | 0,988 | 99 | 40 | 65%/1000 |
| Mixto 60 °C | 12,0 | 60 | 1:30 | 1,684 | 99 | 60 | 65%/1000 |
| ^15 Rápido 45'/15' | 2,0 | 20 | 0:45 | 0,131 | 31 | 20 | 75%/800 |
| ECO ^40^ ECO 40-60 ^(3) | 12,0 | - | 4:00 | 1,186 | 84,0 | 44 | 53,9%/1350 |
| 6,0 | - | 3:00 | 0,618 | 58,0 | 32 | 53,9%/1350 |
| 3,0 | - | 3:00 | 0,253 | 45,0 | 22 | 53,9%/1350 |
- Los datos anteriores se indican solamente como referencia, y los datos pueden cambiar debido a las diferentes condiciones de uso reales.
- Las válvulas mencionadas para programas distintos al programa ECO 40-60 son únicamente indicativas.
- Conforme a EN 60456:2016+A11:2020 con (EU) 2019/2014, (EU) 2019/2023, (EU) 2021/340, (EU) 2021/341,
La clase de eficiencia energética de la UE es: A
Programa de pruebas energéticas: ECO 40-60. Otro por defecto.
Media carga para la lavadora de 12,0 kg: 6,0 kg.
Cuarto de carga para la lavadora de 12,0 kg: 3,0 kg.
Programas
Programas disponibles según el tipo de prendas.
| Programas |
| Algodón | Telas muy resistentes o resistentes al calor de algodón o de lino. |
| Sintético | Lave prendas sintéticas, por ejemplo: camisas, abrigos o mezclas. Cuando se laven los tejidos de punto, la cantidad de detergente se reducirá debido a su fabricación de hilo suelto y a la fácil formación de burbujas. |
| Ropa de bebé | Lave la ropa de bebé, puede hacer que el bebé lleve la ropa más limpia y mejorar el rendimiento del aclarado para proteger la piel del bebé. |
| Mixto | Carga mixta compuesta por textiles de algodón y sintéticos. |
| 20°C 20 °C | 20 °C por defecto, se puede elegir agua fría. |
| ECO 40°C ECO 40-60 | Predeterminado 40 °C, no seleccionable, adecuado para el lavado de ropa a unos 40 °C - 60 °C. |
| Higiene de vapor | El vapor se puede usar para coladas diarias.El vapor puede penetrar profundamente en la fibra, lo que elimina eficazmente bacterias y gérmenes, previniendo los olores y protegiendo su salud. |
| Rápido 45'/15' | Este procedimiento dura por defecto 45', pulse el botón “Acelerar” para cambiar a 15', que es adecuado para lavar poca ropa y no muy sucia rápidamente. A veces, después de completar el procedimiento rápido de 15', el contenido de humedad de la ropa es alto. |
| Vaqueros | Especialmente para vaqueros. |
| Ropa deportiva | Lavado de ropa deportiva. |
| Limpieza del tambor | Especialmente programado en esta lavadora para limpiar el tambor y el tubo. Aplica una esterilización a una alta temperatura de 90 °C para hacer que el lavado de ropa sea más ecológico. Cuando se utiliza este programa, no se puede añadir ropa ni otro tipo de lavado. Cuando se coloca la cantidad adecuada de agente blanqueador de cloro, mejora el efecto de limpieza del tambor. Puede utilizar este programa regularmente según sus necesidades. |
| Lana | Lana lavable a mano o a máquina o telas con mucha lana. Programa de lavado especialmente suave para evitar la contracción, pausas más largas del programa (las telas reposan en la solución de lavado). |
| Solocentrifugado | Centrifugado extra con una velocidad seleccionable. |
(1) La temperatura más alta alcanzada por la ropa en el ciclo de lavado durante al menos 5 minutos.
^[2] La humedad residual después del ciclo de lavado en el porcentaje del contenido de agua y la velocidad de centrifugado a la que llegó.
(3) El programa ECO 40-60 puede lavar juntas en el mismo ciclo las prendas de algodón normalmente sucias que se pueden lavar a 40 °C o 60 °C. Este programa se utiliza para evaluar el cumplimiento del Reglamento (UE) 2019/2014, (UE) 2019/2023, (UE) 2021/340, (UE) 2021/341.
Los programas más eficientes en términos de consumo de energía son generalmente los que funcionan a temperaturas más bajas y con una mayor duración.
La carga de la lavadora doméstica hasta la capacidad indicada para los respectivos programas contribuye al ahorro de energía y agua.
El ruido y el contenido de humedad restante están influenciados por la velocidad de centrifugado: cuanto mayor sea la velocidad de centrifugado en la fase de centrifugado, mayor será el ruido y menor el contenido de humedad restante.
¡Precaución!
- Si hay algún corte de alimentación mientras la lavadora está funcionando, una memoria especial guardará el programa seleccionado. La lavadora continuará el programa cuando se restablezca la alimentación.
Opción
Modelo: WF 714 A W566C; WF 714 A S566C; WF 814 A W566C; WF 814 A S566C; WF 1214 A S566C; WF 1214 A W566C
| Ciclo | Temperatura predeterminada (°C) | Velocidad de centrifugado predeterminada en rpm | Funciones adicionales |
| Ciclos de lavado | | 1400 | |
| ^15 Rápido 45'/15' | 20 | 800 | |
| Higiene de vapor | 60 | 1000 | |
| ^ECO_60^40 ECO 40-60 | - | 1400 | |
| ^20 °C 20 °C | 20 | 1000 | |
| Lana | 40 | 600 | |
| Solo centrifugado | - | 1000 | |
| Limpieza del tambor | 90 | - | |
| Vaqueros | 30 | 800 | |
| Ropa deportiva | 20 | 800 | |
| Ropa de bebé | 60 | 1000 | |
| Mixto | 40 | 1000 | |
| Sintético | 40 | 1200 | |
| Algodón | 40 | 1400 | |
Nota:
- Para conocer la velocidad máxima de centrifugado, el tiempo del programa y otra información del programa ECO 40-60, consulte el contenido en la página de la Ficha del producto.
- La tabla muestra las opciones de ajuste que ofrece cada ciclo. También indica si un ajuste no está disponible para un programa.
Temp.
Cuando sea necesario, la temperatura de lavado se puede ajustar presionando el botón de temperatura en los siguientes pasos: Frío - 20 °C - 30 °C - 40 °C - 60 °C - 90 °C.
Centrifugado
Cuando sea necesario, la velocidad de centrifugado se puede ajustar presionando el botón Velocidad en los siguientes pasos:
1400: 0-600-800-1000-1200-1400
1500: 0-400-600-800-1000-1200-1500
Retardo
- Seleccione un programa
- Pulse el botón de Retardo para elegir el tiempo de retardo de 0-24 h
- Pulse [Inicio/Pausa] para iniciar la operación de retardo
Elija el programa
Ajuste el tiempo
Inicio
Para cancelar la función Retardo, pulse el botón "Retardo" antes de iniciar el programa hasta que la pantalla muestre 0 h. Si el programa ya se ha iniciado, apague y después encienda el aparato y seleccione un nuevo programa.
Prelavado
Función de lavado extra antes de que comience el ciclo de lavado principal para aumentar el rendimiento de lavado.
Nota: Es necesario añadir detergente al compartimento I.
La ropa se aclarará una vez más después de seleccionar esta función.
Acelerar
La función puede disminuir el tiempo de lavado.
STAIN MASTER
Antimanchas
La función Antimanchas ofrece tratamientos específicos para cinco escenarios (comida, bebidas, ropa deportiva y de fitness, actividades al aire libre y trabajo, salud y belleza) para resolver profesionalmente los problemas de la colada.
| Antimanchas | Escenarios | Ciclos de lavado | Mancha típica |
| Comida | Algodón, Sintético,Mixto, Ropa de bebé,Vaqueros | Verduras frescas, zumofresco, salsas culinarias |
 | Bebidas | Algodón, Sintético, Mixto, Ropa de bebé | Vino tinto, bebida caliente, refresco |
 | Ropa deportiva y de fitness | Algodón, Sintético, Mixto, Ropa deportiva | Manchas de hierba, polvo, manchas de sudor |
 | Actividades al aire libre y trabajo | Algodón, Sintético, Mixto, Ropa deportiva, Vaqueros | Grasa, manchas de barro, pigmento de carbono |
 | Salud y belleza | Algodón, Sintético, Mixto | Cosméticos, sangre, medicamentos |
Mi ciclo
Para recordar el programa de uso frecuente.
STAIN MASTER
Después de elegir el programa y ajustar las opciones, pulse los botones [Centrifugado] y [Antimanchas] 3 segundos antes de empezar a lavar. El ciclo de ajuste predeterminado es Algodón.
Bloqueo para niños
Esta función se utiliza para evitar que los niños hagan un mal uso de los controles.
OPTION
BOOST
Mantenga presionados [Opción] y [Acelerar] simultáneamente durante 3 segundos hasta que suene el tono de aviso. El indicador del Bloqueo para niños se encenderá.
- Cuando el Bloqueo para niños esté activado, la pantalla mostrará alternativamente "CL" y el tiempo restante.
- Cuando pulse cualquier otro botón, el indicador del Bloqueo para niños parpadeará.
- Cuando finalice el programa, "Cl" y "END" se alternarán en la pantalla.
- ¡El Bloqueo para niños desactiva el funcionamiento de todos los botones, excepto el del botón de encendido/apagado y el botón del Bloqueo para niños!
- ¡Solo la pulsación simultánea de los botones [Acelerar] y [Opción] puede desactivar el Bloqueo para niños!
- ¡Desactive el Bloqueo para niños antes de seleccionar un nuevo programa!
Silenciar el tono de aviso
Elija el programa
STAIN MASTER
OPTION
— ▼
Mantenga presionados los botones [Antimanchas] y [Opción] durante 3 segundos y el tono de aviso se silenciará.
Para activar la función del tono de aviso, presione el botón de nuevo durante 3 segundos. El ajuste se mantendrá hasta el siguiente reajuste.
¡Precaución!
- Después de silenciar la función del tono de aviso, los sonidos ya no se activarán.
RESET 3 sec.
Recargar
Esta operación se puede realizar durante el proceso de lavado. Cuando el tambor está aún girando y hay una gran cantidad de agua a alta temperatura en el tambor, el estado es inseguro y la puerta no se puede abrir a la fuerza. Para presionar [Inicio/Pausa] durante 3 segundos para recargar y empezar a añadir prendas a mitad de funcionamiento, siga los siguientes pasos:
- Espere a que el tambor pare de girar.
- Bloqueo de puerta desactivado.
- Cierre la puerta cuando haya introducido más prendas y pulse el botón [▷II].
Pulse [▷II] durante 3 seg.
Introduzca la ropa
Inicio
¡Precaución!
- No utilice la función Recargar cuando sea alto el nivel de agua sobre el borde de la cubeta interior o la temperatura sea elevada.
Nota:
Contador de uso
- Desenchufe el aparato durante 10 segundos y vuelva a conectarlo.
- Encienda y, al cabo de 10 seg., pulse [Retardo] y [Acelerar] en el panel de control de forma simultánea y continua durante unos 5 seg. hasta que la pantalla del aparato muestre los dígitos -- el valor puede indicar los tiempos de uso del aparato.
- Repita el paso 1 de nuevo y podrá reanudar el funcionamiento normal.
Limpieza y mantenimiento
¡Advertencia!
- Desenchufe siempre el aparato y cierre el grifo de agua antes de la limpieza y el mantenimiento.
Limpieza de la carcasa
El mantenimiento adecuado de la lavadora puede alargar su vida útil. La superficie se puede limpiar con detergentes neutros no abrasivos diluidos cuando sea necesario. Si hay algún desbordamiento de agua, use un paño para limpiarla inmediatamente. Nunca use objetos afilados para limpiar el aparato.
- Nunca use agentes abrasivos o cáusticos, ácidos fórmicos o sus disolventes diluidos o sustancias similares, como alcohol o productos químicos.
Limpieza del tambor
Las manchas de óxido que queden dentro del tambor por los objetos metálicos deben eliminarse inmediatamente usando detergentes sin cloro. ¡Nunca use estropajos metálicos para limpiar el tambor!
Nota:
- Mantenga la ropa alejada de la lavadora mientras limpia el tambor.

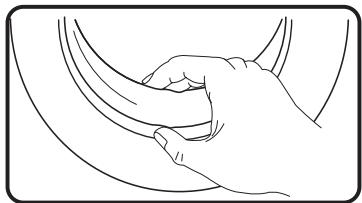

Limpieza del cristal y la junta de la puerta
Limpie el cristal y la junta después de cada lavado para eliminar pelusas y manchas. Si se acumulan pelusas, pueden producirse fugas.
Quite todas las monedas, botones y otros objetos que hayan podido quedar en la junta después de cada lavado.
Limpie el cristal y la junta de la puerta cada mes para asegurarse de que el aparato funcione con normalidad.
Limpieza del filtro de entrada
Nota:
- La disminución del flujo de agua es una señal de que el filtro debe limpiarse.
- Cierre el grifo y retire la manguera de suministro de agua del mismo.
- Limpie el filtro con un cepillo.
- Desenrosque la manguera de suministro de agua de la parte trasera de la lavadora. Saque el filtro con unos alicates de punta.
- Utilice un cepillo para limpiar el filtro.
- Vuelva a colocar el filtro en la entrada de agua y vuelva a conectar la manguera de suministro de agua.
C
Limpieza y mantenimiento
- Limpie el filtro de entrada cada 3 meses para asegurarse de que el aparato funcione con normalidad.
Limpie el dispensador de detergente
- Presione hacia abajo el botón de liberación [💡] de la tapa del suavizante y saque de la cavidad el cajón del dispensador.
- Saque la tapa del suavizante del cajón del dispensador y lave las dos piezas con agua.
- Limpie el interior de la cavidad con un cepillo.
- Vuelva a colocar la tapa del suavizante y empuje el cajón dentro de la cavidad.
Nota:
- No utilice agentes abrasivos o cáusticos para limpiar las piezas de plástico.
- Limpie el dispensador de detergente cada 3 meses para asegurarse de que el aparato funcione con normalidad.
Limpieza del filtro de la bomba de desagüe
- Asegúrese de que la lavadora ha terminado el ciclo de lavado y está vacía. Apáguela y desenchúfela antes de limpiar el filtro de la bomba de desagüe.
- Tenga cuidado con el agua caliente. Deje que se enfríe el agua. ¡Riesgo de quemaduras!
- Limpie el filtro periódicamente cada 3 meses para asegurarse de que el aparato funcione con normalidad.
C
Limpieza y mantenimiento
- Abra la tapa inferior.
- Gire 90° y saque el tubo de desagüe de emergencia, y quite la tapa del tubo.
- Después de que se haya vaciado el agua, vuelva a colocar el tubo de desagüe.
- Abra el filtro girándolo en el sentido contrario a las agujas del reloj.
- Elimine cualquier materia extraña.
- Cierre la tapa inferior.
¡Precaución!
- Asegúrese de que la tapa de la válvula y el tubo de desagüe de emergencia se vuelvan a instalar correctamente, deberá insertar las muescas de la tapa alineándolas con las muescas del agujero; de lo contrario, podrían producirse fugas de agua.
- Algunas lavadoras no tienen tubo de desagüe de emergencia, por lo que el paso 2 y el paso 3 se pueden omitir. Gire la tapa inferior directamente para hacer que el agua salga a un barreño.
- Cuando el aparato esté en funcionamiento, y dependiendo del programa seleccionado, puede haber agua caliente en la bomba. Nunca retire la tapa de la bomba durante un ciclo de lavado, espere siempre a que el aparato haya terminado el ciclo y esté vacío. Cuando vuelva a colocar la tapa, asegúrese de que la vuelve a apretar firmemente.
Solución de problemas
Siempre que haya un problema con el aparato, compruebe si puede solucionarlo usted mismo siguiendo las siguientes tablas. Si el problema persiste, póngase en contacto con el servicio de atención al cliente.
| Descripción | Posible causa | Solución |
| El aparato no se inicia | La puerta no está cerrada correctamente.La ropa está atascada. | Cierre la puerta correctamente y reinicie.Revise la ropa. |
| La puerta no se puede abrir | La protección de seguridad está activada. | Desconecte la alimentación y reinicie. |
| Fugas de agua | Las conexiones no están lo suficientemente apretadas. | Revise y deje bien sujeta la manguera de entrada de agua.Revise y limpie la manguera de salida. |
| Residuos de detergente en el dispensador de detergente | El detergente está húmedo y/u obstruido. | Limpie y seque el dispensador de detergente. |
| El indicador o la pantalla no funcionan | La placa de circuito impreso o el cableado tienen problemas de conexión. | Apague el aparato y compruebe si el enchufe está conectado correctamente. |
| Ruido anormal | Los pernos de fijación siguen en su posición.El suelo no es firme o no está nivelado. | Compruebe si se han retirado los pernos de fijación.Asegúrese de que el aparato esté instalado sobre un suelo firme y nivelado. |
Códigos de error
| E30 | • La puerta no está cerrada correctamente | • Cierre la puerta correctamente y reinicie. |
| E10 | • Problema de inyección de agua durante el ciclo de lavado. | • Compruebe si la presión del agua es lo suficientemente alta.• Enderece la manguera de agua.• Limpie el filtro de la válvula de entrada. |
| E21 | • El desagüe del agua tarda demasiado tiempo | • Revise el tubo de desagüe por si estuviera obstruido. |
| E12 | • Desbordamiento del agua | • Reinicie el aparato. |
| EXX | • Otros | • Reinicie el aparato. Si el problema persiste, póngase en contacto con el servicio de atención al cliente. |
¡Advertencia!
Riesgo de descarga eléctrica
- Nunca intente reparar un aparato que esté defectuoso o presuntamente defectuoso. Podría poner en peligro su propia vida o la de futuros usuarios. Solo los especialistas autorizados pueden realizar estos trabajos de reparación.
- ¡Una reparación incorrecta anulará la garantía y los daños posteriores no podrán ser reconocidos!
Transporte
PASOS IMPORTANTES AL MOVER EL APARATO
- Desenchufe el aparato y cierre el grifo de entrada de agua.
- Compruebe si la puerta y el dispensador de detergente están cerrados correctamente.
- Retire la manguera de entrada de agua y la manguera de salida de las instalaciones domésticas.
- Desagüe completamente el agua del aparato (consulte el apartado «Mantenimiento y limpieza del filtro de la bomba de desagüe»).
- Importante: Vuelva a instalar los 4 pernos de transporte en la parte trasera del aparato.
- Este aparato es pesado. Transpórtelo con cuidado. Nunca sostenga ninguna parte sobresaliente de la lavadora cuando la levante. La puerta de la lavadora no se puede utilizar como asa.
Ficha del producto
Nombre del proveedor o marca comercial ^(a),(c) :
Dirección del proveedor ^(a),(c) :
Identificador del modelo ^(a) : WF 714 A W566C / WF 714 A S566C
Parámetros generales del producto:
| Parámetro | Valor | Parámetro | Valor |
| Capacidad nominal^(b) (kg) | 7,0 | Dimensiones en cm(a),(c) | Altura | 85 |
| Ancho | 60 |
| Profundidad | 48 |
| Índice de eficiencia energética^(b) (EEI_w) | 51,5 | Clase de eficiencia energética^(b) | A^(d) |
| Índice de eficiencia de lavado^(b) | 1,031 | Eficacia del aclarado (g/kg)^(b) | 5,0 |
| Consumo de energia en kWh por ciclo, basado en el programa eco 40-60. El consumo de energia real dependerá de cómo se utilice el aparato. | 0,444 | Consumo de agua en litros por ciclo, basado en el programa eco 40-60. El consumo de agua real dependerá de cómo se utilice el aparato y de la dureza del agua. | 45 |
| Temperatura máxima en el interior del textil tratado(b)(°C) | Capacidad nominal | 36 | Contenido ponderado de humedad restante(b)(%) | 53,9 |
| Media carga | 29 |
| Cuarto de carga | 23 |
| Velocidad de centrifugado(b)(rpm) | Capacidad nominal | 1350 | Clase de eficiencia de secado por centrifugado(b) | B^(d) |
| Media carga | 1350 |
| Cuarto de carga | 1350 |
Ficha del producto
| Duración del programa b) (h:min) | Capacidad nominal | 3:28 | Tipo | independiente |
| Media carga | 2:42 |
| Cuarto de carga | 2:42 |
| Emisiones de ruido acústico aéreo en la fase de centrifugado[a] (dB(A) re 1 pW) | 72 | Clase de emisión de ruido acústico aéreo (b) (fase de centrifugado) | A(d) |
| Modo apagado (W) (si procede) | 0,50 | Modo de espera (W) (si procede) | N/A |
| Retardo en el inicio (W) (si procede) | 4,00 | Modo de espera en red (W) (si procede) | N/A |
Duración mínima de la garantía ofrecida por el proveedor ^(a),(c) :
| Este producto ha sido diseñado para liberar iones de plata durante el ciclo de lavado | NO |
Enlace web al sitio web del proveedor, donde se encuentra la información del apartado 9 del anexo II del Reglamento de la Comisión (UE) 2019/2023 (1):
^(a) este punto no se considerará relevante a efectos del artículo 2, apartado 6, del Reglamento (UE) 2017/1369.
(b) para el programa eco 40-60.
^[c] las modificaciones de este punto no se considerarán relevantes a efectos del artículo 4, apartado 4, del Reglamento (UE) 2017/1369.
^(d) si la base de datos de productos genera automáticamente el contenido definitivo de esta celda, el proveedor no introducirá estos datos.
Nombre del proveedor o marca comercial ^(a),(c) :
Dirección del proveedor ^(a),(c) :
Identificador del modelo ^(a) : WF 814 A W566C / WF 814 A S566C
Parámetros generales del producto:
| Parámetro | Valor | Parámetro | Valor |
| Capacidad nominal(b)(kg) | 8,0 | Dimensiones en cm(a),(c) | Altura | 85 |
| Ancho | 60 |
| Profundidad | 48 |
| Índice de eficiencia energética(b)(EEIw) | 51,9 | Clase de eficiencia energética(b) | A(d) |
| Índice de eficiencia de lavado(b) | 1,031 | Eficacia del aclarado (g/kg)[b] | 5,0 |
| Consumo de energía en kWh por ciclo, basado en el programa eco 40-60. El consumo de energía real dependerá de cómo se utilice el aparato. | 0,472 | Consumo de agua en litros por ciclo, basado en el programa eco 40-60. El consumo de agua real dependerá de cómo se utilice el aparato y de la dureza del agua. | 48 |
| Temperatura máxima en el interior del textil tratado(b)(°C) | Capacidad nominal | 39 | Contenido ponderado de humedad restante(b)(%) | 53,9 |
| Media carga | 30 |
| Cuarto de carga | 23 |
| Velocidad de centrifugado(b)(rpm) | Capacidad nominal | 1350 | Clase de eficiencia de secado por centrifugado(b) | B(d) |
| Media carga | 1350 |
| Cuarto de carga | 1350 |
| Duración del programa b)(h:min) | Capacidad nominal | 3:38 | Tipo | independiente |
| Media carga | 2:48 |
| Cuarto de carga | 2:48 |
Ficha del producto
| Emisiones de ruido acústico aéreo en la fase de centrifugado[a] (dB(A) re 1 pW) | 72 | Clase de emisión de ruido acústico aéreo(b) (fase de centrifugado) | A^(d) |
| Modo apagado (W) (si procede) | 0,50 | Modo de espera (W) (si procede) | N/A |
| Retardo en el inicio (W) (si procede) | 4,00 | Modo de espera en red (W) (si procede) | N/A |
Duración mínima de la garantía ofrecida por el proveedor ^(a),(c) :
| Este producto ha sido diseñado para liberar iones de plata durante el ciclo de lavado | NO |
Enlace web al sitio web del proveedor, donde se encuentra la información del apartado 9 del anexo II del Reglamento de la Comisión (UE) 2019/2023 (1):
^(a) este punto no se considerará relevante a efectos del artículo 2, apartado 6, del Reglamento (UE) 2017/1369.
(b) para el programa eco 40-60.
^[c] las modificaciones de este punto no se considerarán relevantes a efectos del artículo 4, apartado 4, del Reglamento (UE) 2017/1369.
^(d) si la base de datos de productos genera automáticamente el contenido definitivo de esta celda, el proveedor no introducirá estos datos.
Nombre del proveedor o marca comercial ^(a),(c) :
Dirección del proveedor ^(a),(c) :
Identificador del modelo ^(a) : WF 1214 A W566C / WF 1214 A S566C
Parámetros generales del producto:
| Parámetro | Valor | Parámetro | Valor |
| Capacidad nominal ^(b) (kg) | 12 | Dimensiones en cm ^(a),(c) | Altura | 85 |
| Ancho | 60 |
| Profundidad | 60 |
| Índice de eficiencia energética ^(b) (EEI _w ) | 52,0 | Clase de eficiencia energética ^(b) | A ^(d) | |
| Índice de eficiencia de lavado ^(b) | 1,031 | Eficacia del aclarado (g/kg)^(b) | 5,0 | |
| Consumo de energía en kWh por ciclo, basado en el programa eco 40-60. El consumo de energía real dependerá de cómo se utilice el aparato. | 0,544 | Consumo de agua en litros por ciclo, basado en el programa eco 40-60. El consumo de agua real dependerá de cómo se utilice el aparato y de la dureza del agua. | 57 | |
| Temperatura máxima en el interior del textil tratado ^(b) (°C) | Capacidad nominal | 44 | Contenido ponderado de humedad restante ^(b) (%) | 53,9 | |
| Media carga | 32 | |
| Cuarto de carga | 22 | |
| Velocidad de centrifugado ^(b) (rpm) | Capacidad nominal | 1350 | Clase de eficiencia de secado por centrifugado ^(b) | B ^(d) | |
| Media carga | 1350 | |
| Cuarto de carga | 1350 | |
| Duración del programa ^b) (h:min) | Capacidad nominal | 4:00 | Tipo | independiente | |
| Media carga | 3:00 | |
| Cuarto de carga | 3:00 | |
Ficha del producto
| Emisiones de ruido acústico aéreo en la fase de centrifugado[a] (dB(A) re 1 pW) | 80 | Clase de emisión de ruido acústico aéreo(b) (fase de centrifugado) | C^(d) |
| Modo apagado (W) (si procede) | 0,50 | Modo de espera (W) (si procede) | N/A |
| Retardo en el inicio (W) (si procede) | 4,00 | Modo de espera en red (W) (si procede) | N/A |
Duración mínima de la garantía ofrecida por el proveedor ^(a),(c) :
| Este producto ha sido diseñado para liberar iones de plata durante el ciclo de lavado | NO |
Enlace web al sitio web del proveedor, donde se encuentra la información del apartado 9 del anexo II del Reglamento de la Comisión (UE) 2019/2023 (1):
^(a) este punto no se considerará relevante a efectos del artículo 2, apartado 6, del Reglamento (UE) 2017/1369.
(b) para el programa eco 40-60.
(c) las modificaciones de este punto no se considerarán relevantes a efectos del artículo 4, apartado 4, del Reglamento (UE) 2017/1369.
^[d] si la base de datos de productos genera automáticamente el contenido definitivo de esta celda, el proveedor no introducirá estos datos.
- El consumo de energía real dependerá de cómo se utilice el aparato.
- El consumo de agua real dependerá de cómo se utilice el aparato y de la dureza del agua.
Ficha técnica del producto relativa a (UE) (UE) 2019/2014, (UE) 2019/2023, (UE) 2021/340, (UE) 2021/341.
La ficha técnica del producto para su aparato está disponible en Internet. Vaya a https://eprel.ec.europa.eu e introduzca el identificador del modelo de su aparato para descargar la ficha técnica.
Puede encontrar el identificador del modelo de su aparato en el apartado de especificaciones técnicas.
FR
CONDITION DE GARANTIE
El certificado de garantía de este producto tiene una duración de 3 años a partir de la fecha de compra* que se limita a los defectos de fabricación y averías del material. Se excluyen de la garantía deficiencias o daños originados por una mala instalación, errores en la manipulación o por un uso inadecuado.
*previa presentación del comprobante de compra.
ELECTRO DEPOT
1 route de Vendeville
59155 FACHES-THUMESNIL - FRANCE
