MANUAL DE USUARIO VAL-CHB22 VALBERG

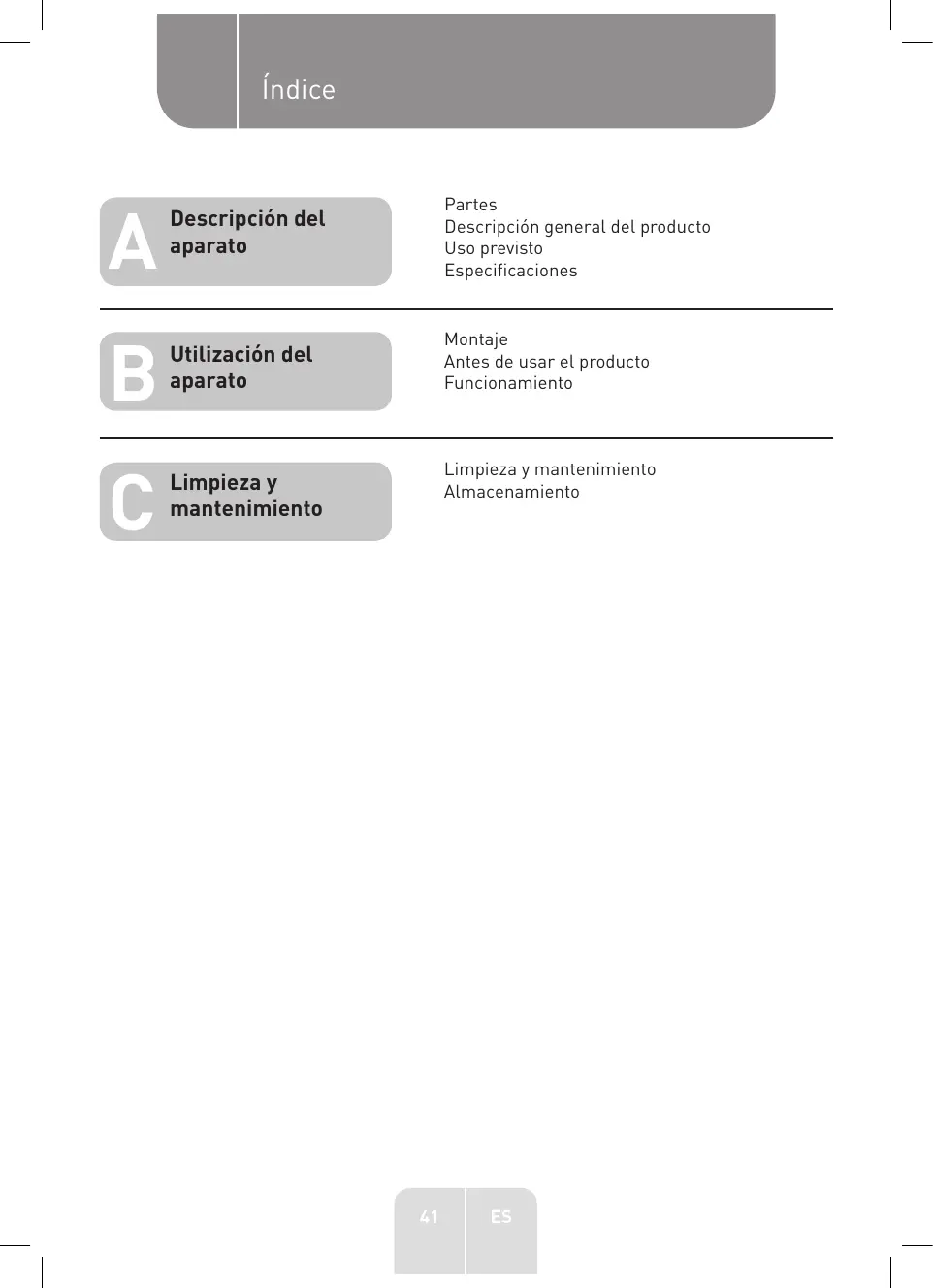

Muchas gracias por haber elegido nuestro producto VALBERG. Seleccionados, testados y recomendados por ELECTRODEPOT, los productos de la marca VALBERG le aseguran una utilización sencilla, un rendimiento fiable y una calidad incuestionable.
Con este dispositivo puede estar seguro de que siempre quedará satisfecho al utilizarlo. Le damos la bienvenida a ELECTRO DEPOT.
Visite nuestra página web: www.electrodepot.es
Descripción del aparato
Partes
Descripción general del producto
Uso previsto
Especificaciones
Utilización del aparato
Montaje
Antes de usar el producto
Funcionamiento
Limpieza y mantenimiento
Limpieza y mantenimiento
Almacenamiento
Partes
A Rejilla de salida de aire B Asas (x 2) C Panel de control con sensor receptor de infrarrojos 1 Botón de oscilación 2 Botón temporizador 3 Botón de encendido 4 Botón Modo D Patas de apoyo (x 2) E Entrada de aire (en la parte inferior) Sensor de vuelco (dentro de la unidad) Mando a distancia (las pilas no están incluidas) 1 Botón de oscilación 2 Botón de encendido 3 Botón Modo (M) 4 Botón Aumentar la temperatura/temporizador + 5 Botón temporizador 6 Botón Disminuir la temperatura/temporizador -
Descripción general del producto
- Desembale y quite todas las etiquetas de la unidad. Compruebe que todas las piezas del producto estén incluidas e intactas. Si el aparato está dañado o defectuoso, no lo utilice y llévelo a su distribuidor o centro de servicios postventa.
- Mantenga todos los envases fuera del alcance de los niños. Existe el riesgo de sufrir accidentes si los niños juegan con los materiales de embalaje.
Uso previsto
- Este producto está concebido únicamente para un uso doméstico. No ha sido diseñado para un uso industrial o profesional.
- Cualquier otro uso podrá dañar el producto o provocar lesiones.
Especificaciones
| Modelo: | 973783 |
| Unidad principal | |
| Voltaje de funciona: | 220-240 V~, 50 Hz |
| Potencia maximal: | Calefacción baja (01): 1100 W
Calefacción alta (02): 2000 W |
| Potencia en espera: | 0,6 W |
| Longitud del cable de alimentación: | 160 cm |
| Peso: | 8,0 kg |
| Tiempo de precalentimiento: | 45segundos |
| Clase de protección: | Clase I, IPX4 |
| Mando a distancia | |
| Pilas: | 2 pilas de 1,5 V (no incluidas) |
Este producto cumple los requisitos impuestos por las directivas 2014/35/CE (por la que se deroga la Directiva 73/23/CEE modificada por la Directiva 93/68/CEE) y 2014/30/CE (por la que se deroga la Directiva 89/336/CEE).
Identificador(es) del modelo: NDK20-22P
Requisitos de información para calefactores locales eléctricos
| Artístico | Símbolo | Valor | Unidad |
| Salida de calor | | | |
| Salida de calor nominal | Pnom | 2,0 | kW |
| Producción minima de calor (indicativa) | Pmin | 1,0 | kW |
| Máxima calidad de calor continuo | Pmáx., c | 2,0 | kW |
| Consumo electrico auxiliar | | | |
| A la calidad de calor nominal | elmax | 0 | kW |
| A la calidad de calor minima | elmin | 0 | kW |
| En modo de espera | elsb | 0.00026 | kW |
| Tipo de entrada de calor, solo para calefactores electricos de almacenimiento local (sección uno) | | | |
| Control manual de cargarel del calor, con termostato integrado | | | No |
| Control manual de cargarel del calor con retroalimentación de temperatura ambiente y/o exterior | | | No |
| Control electrónico de cargarel del calor con retroalimentación de temperatura ambiente y/o exterior | | | No |
| Salida de calor asistida por ventilador | | | No |
| Tipo de salida de calor/control de temperatura ambiente (sección uno) | | | |
| Salida de calor de una sola etapa y sin control de temperatura ambiente | | | No |
| Dos o más etapas manuales sin control de temperatura ambiente | | | No |
| Control de temperatura ambiente con termostato mecánico | | | No |
| Con control electrónico de temperatura ambiente | | | Sí |
| Control electrónico de temperatura ambiente más temporizador diario | | | No |
| Control electrónico de temperatura ambiente más temporizador semanal | | | No |
| Otras options de control (es possible realizar varias selecciones) | | | |
| Control de temperature ambiente, con detectión de presencia | | | No |
| Control de temperature ambiente, con detectión de ventsa abierta | | | No |
| Con option de control a distancia | | | No |
Con control de arranque adaptativo No
Con limitación de tiempo de funcionamiento
Con sensor de bombilla negra No
| ELECTRO DEPOT |
| 1 route de Vendeville |
| 59155 FACHES-THUMESNIL- FRANCIA |
Nota:
Para los calefactores eléctricos locales, la eficiencia energética de calefacción estacional medida η no puede ser inferior al valor nominal de calor declarado de la unidad.
La eficiencia energética de calefacción estacional de todos los calefactores locales, excepto los calefactores locales comerciales, ηs [%] 37
Montaje
- Ponga el calefactor boca abajo y colóquelo sobre una superficie protegida para evitar que se raye.
- Retire los 2 tornillos de la parte inferior del calefactor.
- Alinee los enganches de las patas de soporte con los orificios de montaje y presione las patas hacia los lados hasta que estén alineadas con los orificios de los tornillos del calefactor.
- Introduzca los tornillos por los orificios de las patas de soporte y apriételos hasta que estén firmemente sujetos en su posición.
- Después de completar la instalación, ponga el calefactor en posición vertical.
Antes de usar el producto
¡ADVERTENCIA!
- Conecte correctamente la unidad y no la deje al alcance de los niños si no está supervisada.
- Es normal que los calefactores desprendan un olor a humo cuando se encienden por primera vez o cuando no se han utilizado durante un cierto periodo de tiempo. Este desaparecerá después de unos instantes.
- El calefactor siempre debe colocarse en posición vertical sobre una superficie horizontal. Si el calefactor vuelca, póngalo en posición vertical inmediatamente.
- Compruebe que el cable de alimentación está intacto.
- La fuente de alimentación de este calefactor es de ~220-240 V. Asegúrese de que la corriente nominal de la toma de corriente cumpla los requisitos y conecte un dispositivo de seguridad de conexión a tierra o, en caso contrario, cambie la toma de corriente.
- Coloque el calefactor sobre una superficie horizontal, estable, resistente al calor e incombustible, que esté al menos a 30 cm (a los lados y detrás) y 50 cm (delante) de objetos como paredes, muebles y cortinas.
- Nunca coloque el calefactor debajo de tomas de corriente.
- El calefactor es adecuado para su uso en un espacio de 10-15 m², como un salón o una oficina.
- No utilice el calefactor en un baño, o cerca de una piscina u otro lugar en el que haya agua. El calefactor nunca debe mojarse. No utilice el calefactor en entornos húmedos o mojados.
- Asegúrese de que las entradas de aire no estén obstruidas. No cubra las rejillas de entrada o salida de aire del calefactor.
Funcionamiento
Encendido del calefactor
Presione el botón de encendido (1) en el panel de control o en el mando a distancia para encender el calefactor.
Apagado del calefactor
- Presione el botón de encendido en el panel de control o en el mando a distancia para apagar el calefactor.
- Desconecte el enchufe del cable de alimentación y guárdelo antes de que se haya enfriado.
Notas:
- Después de presionar el botón de encendido (1) para apagar el calefactor, este continúa soplando aire durante 30 segundos, y la pantalla del panel muestra la cuenta atrás 30 → 29 → 28 → ... → 0. Cuando termine la cuenta atrás, el calefactor entrará en el modo de espera.
- Cuando utilice el producto por primera vez o necesite volver a conectar la alimentación, asegúrese de que el enchufe y la toma de corriente encajen correctamente.
Método de comprobación: Conecte el enchufe del cable de alimentación a la toma de corriente y encienda el calefactor. Después de aproximadamente media hora, apáguelo y desenchúfelo. Compruebe si las clavijas del enchufe están calientes al tacto. Si las clavijas están calientes (por encima de los 50°C), deben estar la toma de corriente para encontrar el sobrecalentamiento de la misma debido a un contacto deficiente. Esto puede quemar el enchufe, incluso, provocar un incendio.
Panel de control de la unidad principal
| Icono de botón | Nombre del botón | Estado del LED | Uso |
| Botón de encendido | Se ilumina afterwards de encender el aparato. | Púlselo para encender o entrada en el modo de espera.Púlselo para alternar entre el modo Encendido y el modo de espera. |
| Botón Mode | Permanecerá encendido cuando se enciende el aparato. | ·Cuando esté en el modo Encendido, púlselo para alternar entre 01 (calefacción baja) y 02 (calefacción alta). Con el modo de calefacción alta, el calefactor alcanza la temperatura estácada más rápido que con el modo de calefacción baja.
·Cuando esté en el modo Encendido, manténgalo presionado durante 3seguidos para entrada en el modo deajuste de temperatura y, a continuación,púlselo de nuevo para ajustar la temperatura. Cada vez que lo pulse,combiará el valor de la temperatura en la secuencia de 18°C→22°C→26°C→30°C→35°C. |
| L | Botóntemporizador | Permanecerá encendido cuando se haya ajustadola función deltemporizador. | ·Cuando esté en el modo Encendido, púlselo paraaabstar o cambiar eltemporizador para seleccionar eltiempo de esperaprogramado.
·Cuando esté en el mode deespera, púlselo paraaabstar o cambiar eltemporizador para seleccionar eltiempo de encendido programado.
·Cada vez que lo pulse, cambiará eltemporizador de cuenta atrás en lasecuencia de 2h→4 h→8 h→16h→24h→0h.
·Si el modo de esperaprogramado oel modo Encendido programado seha ajustadocorrectamente,可以更好mantener presionado el botón durante3segundos para cancelar el modede esperaprogramado o el modeEncendido programado. |
| Botón deoscilación | Permaneceráencendido cuando estéactivada lafunción deoscilación. | ·Cuando esté en el mode Encendido, púlselo para,iniciar o detener laoscilisión. |
Notas: Si presiona el botón de encendido (1) cuando está en el modo Encendido, el calefactor continúa soplando aire durante 30 segundos y la pantalla del panel lo muestra. La cuenta atrás 30→ 29→ 28→ ... → 0. Cuando termine la cuenta atrás, el calefactor entrará en el modo de espera.
Pantalla del panel de control
Pantalla
Estado
Se muestra cuando la función de oscilación está activada.
Muestra la temperatura ajustada, el ajuste del temporizador y el nivel de calefacción.
Función de apagado de pantalla
Notas: De forma predeterminada, la pantalla del panel se apaga automáticamente si no se realiza ninguna operación durante 60 segundos.
Combinación Uso de botones
Función de apagado de pantalla
- La función de apagado de pantalla está activada de forma predeterminada.
- Mantenga presionados y a la vez durante 3 segundos para activar o desactivar la función de apagado de pantalla.
- Cuando esté en el modo de apagado de pantalla, presione cualquier botón (excepto) para reactivar la pantalla del panel de control. Si no se realiza una operación durante 60 segundos, la pantalla vuelve al modo de apagado de pantalla.
Sensor de vuelco
El calefactor tiene un sensor de seguridad que hace que entre en el modo de espera automáticamente cuando se vuelca. Si el calefactor se vuelca, colóquelo en posición vertical y presione para volver a encenderlo.
Referencia del número de error de la pantalla del panel de control
| Pantalla del panel | Descripción del estado anormal |
| E1 | Se muestra cuando el sensor de temperatura está en circuito abierto. |
| E2 | Se muestra cuando el sensor de temperatura está en cortocircuito. |
| FF | El número de error de la alarmá de alta Temperatura se muestra cuando la Temperatura ambiente supera los 50 °C. |
Mando a distancia
El mando a distancia se puede usar a menos de 5 metros (sin obstáculos) de distancia del calefactor. Apunte con el mando a distancia hacia el panel de control de la unidad principal.
| Icono de botón | Nombre del botón | Uso |
| Botón de encodium | ·Púlselo para encender o entrada en el modo de espera.
·Púlselo para alternar entre el modo Encendido y el modo de espera. |
| Botón de oscilación | ·Cuando está en el modo Encendido, púlselo para,iniciar o detener la oscülación. |
| Botón Mode | ·Cuando está en el modo Encendido, púlselo paraalternar entre 01 (calefacción baja) y 02 (calefacción alta). Con el modo de calefacción alta, el calefactor alcanza la temperatura establishada más=rápido que con el modo de calefacción baja. |
| Botón temporizador | ·Cuando está en el modo Encendido, púlselo paraentrar en el modo de ajuste del temporizador y, acontinuación, pulse+o—para和睦ar o Cambiarel temporizador para selecciónar el tiempo deesperaprogramado.
·Cuando está en el modo de espera, púlselo paraentrar en el modo de ajuste del temporizador y, acontinuación, pulse+o—para和睦ar o Cambiarel temporizador para selecciónar el tiempo deencendido programado.
·Si el temporizador del modo de esperaprogramado o del mode Encendido programado se ha ajustodorrectamente, pueda restablecer el temporizadorpresionando este botón y, cuando el temporizadormostrado parpadee, presione el botón — pararestablecer el temporizador a 0 horas. |
| + | Botón Aumentarla temperature/temporizador | ·Púlselo paraaugmentar el ajuste de la temperatura.
·Cuando está en el modo de ajuste del temporizador, cada vez que lo pulseaugmente el temporizadoren intervalos de una hora: de 0 horas a 24 horas. |
| — | Botón Disminuirla temperature/temporizador | ·Púlselo paradisminuir el ajuste de la temperatura.
·Cuando está en el mode de ajuste del temporizador, cada vez que lo pulse disminuirá el temporizadoren intervalos de una hora: de 24 horas a 0 horas. |
Notas:
- en el mando a distancia y en el panel de control del calefactor son botones de modo.
- Este es un mando a distancia universal y las funciones de no son aplicables a este producto.
- El mando a distancia solo admite el funcionamiento con un solo botón. Por lo tanto, solo puede activar o desactivar la función de apagado de pantalla utilizando el panel de control del calefactor.
Limpieza y mantenimiento
¡ADVERTENCIA!
- Antes de limpiar el producto, siempre apague y desenchufe el calefactor y espere a que se enfríe lo suficiente.
- No use detergentes inflamables o abrasivos, como el benceno o la gasolina blanca, para limpiar el calefactor.
- Nunca sumerja el calefactor, el cable de alimentación ni el enchufe en el agua.
- No enjuague el producto directamente con agua. Limpie el exterior con un paño húmedo y suave con un poco de detergente neutro y, después, séquelo con un paño. No utilice disolventes, como la gasolina. Seque bien el producto antes de volver a utilizarlo.
- Evite golpear o rayar el producto para que no se dañe ni se oxide el revestimiento de la superficie.
- Después de la limpieza y el mantenimiento, espere a que el producto esté lo suficientemente seco antes de encenderlo o guardarlo.
Almacenamiento
- Si no tiene previsto utilizar el producto durante un período prolongado de tiempo, le recomendamos que quite las patas y lo guarde en su embalaje original en un lugar fresco y seco, alejado de la luz directa del sol, el polvo excesivo y la suciedad.
- Desenchufe siempre el aparato de la red eléctrica antes de guardarlo. Espere a que el producto se haya enfriado antes de guardarlo.
- Guarde el producto en un lugar fresco, seco y libre de polvo, y fuera del alcance de los niños y los animales de compañía.
CONDICIONES DE GARANTÍA
El certificado de garantía de este producto tiene una duración de 3 años a partir de la fecha de compra* que se limita a los defectos de fabricación y averías del material. Se excluyen de la garantía deficiencias o daños originados por una mala instalación, errores en la manipulación o por un uso inadecuado.
*previa presentación del comprobante de compra.
ELECTRO DEPOT
1 route de Vendeville
59155 FACHES-THUMESNIL - FRANCE
