MANUAL DE USUARIO 12S45 A++ X701T VALBERG
Muchas gracias por haber elegido nuestro producto VALBERG. Seleccionados, testados y recomendados por ELECTRODEPOT, los productos de la marca VALBERG le garantizan una facilidad de uso, un rendimiento eficaz y una calidad impecable.
Con este dispositivo puede estar seguro de que siempre quedará satisfecho al utilizarlo. Bienvenido a ELECTRO DEPOT.
Visite nuestra página web: www.electrodepot.es
ELECTRO DEPOT

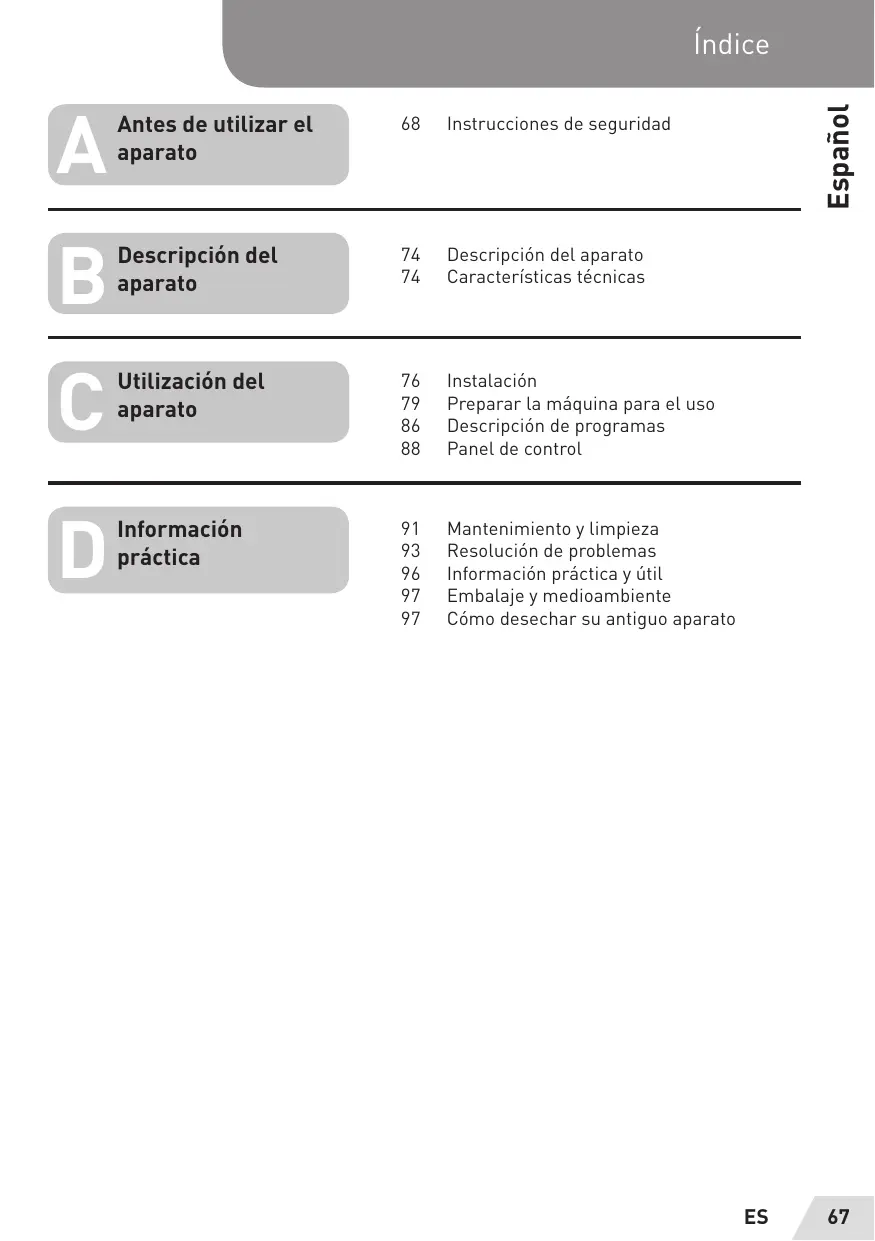

| A Antes de utiliser el aparato | 68 | Instrucciones de seguridad |
| B Descripción del aparato | 74 | Descripción del aparato |
| 74 | Característica’skepticas |
| C Utilización del aparato | 76 | Instalación |
| 79 | Preparar la láquina para el uso |
| 86 | Descripción de programas |
| 88 | Panel de control |
| D Información practica | 91 | Mantenimiento y limpieza |
| 93 | Resolución de problemas |
| 96 | Información practica yCTL |
| 97 | Embalaje y medioambiente |
| 97 | Cómo desechar su antigoa aparato |
Instrucciones de seguridad
Nota importante para el usuario:
Para una copia digital de este manual, contacte con la siguiente dirección: "dishwasher@standardtest.info". En su correo electrónico, proporcione el nombre del modelo y el número de serie (20 dígitos) que pueda encontrar en la puerta del aparato.
Reciclaje
- Ciertos componentes y el embalaje de su máquina han sido fabricados con materiales reciclables.
- Las piezas de plástico están marcadas con las abreviaturas internacionales: (>PE<, >PS<, >POM<, >PP<, ...).
- Las piezas de cartón han sido fabricadas a partir de papel reciclado y deben depositarse en los
contenedores para reciclaje de papel y cartón.
- No es apropiado depositar tales materiales en los cubos de basura. En cambio, deben ser depositados en centros de reciclaje.
- Póngase en contacto con los centros relevantes para obtener información acerca de métodos y puntos de recogida.
Al recibir su máquina
- Compruebe que no haya daños en su máquina o en el envoltorio. Nunca ponga en funcionamiento una máquina que tenga algún tipo de daño: póngase en contacto con un servicio autorizado. Desenvuelva los materiales de empaquetado tal como se indica y deshágase de ellos según las normas.
Puntos a tener en cuenta durante la instalación de la máquina
- Elija un lugar apropiado, seguro y a nivel para instalar su máquina. Realice la instalación y conexión de su máquina siguiendo las instrucciones. Esta máquina debería ser instalada y reparada solamente por un servicio autorizado.
- Se deben usar solamente piezas de recambio originales con esta máquina.
- Antes de instalar, asegúrese de que la máquina está desenchufada.
- Compruebe si el sistema de fuselaje eléctrico está conectado según la normativa.
- Todas las conexiones eléctricas deben corresponder a los valores
indicados en la placa de características.
- Ponga especial atención y asegúrese de que la máquina no está colocada sobre el cable de alimentación eléctrica.
- Nunca utilice un cable alargador o una toma múltiple para enchufarla. El enchufe debe seguir siendo accesible cómodamente después de que la máquina haya sido instalada.
- Después de instalar la máquina en un lugar apropiado, hágala funcionar en vacío la primera vez.
En el uso diario
Esta máquina es para uso doméstico: no la use para ningún otro fin. El uso comercial de este lavavajillas invalidaría la garantía.
- No se suba, siente o coloque cargas sobre la puerta abierta del lavavajillas: podría hacerlo caer.
- Nunca meta en los dispensadores de detergente y abrillantador ninguna otra cosa que aquellos detergentes y abrillantadores fabricados específicamente para lavavajillas. De otro modo, nuestra compañía no se hará responsable por daños que pudieran ocurrirle a su máquina.
- El agua en la sección de lavado de la máquina no es agua potable: no la beba.
- Por el riesgo de explosión, no meta en la sección de lavado de la máquina ningún agente solvente químico tal como disolventes.
- Compruebe si los objetos de plástico resisten el calor antes de lavarlos en la máquina.
Esta máquina puede ser utilizada por niños mayores de 8 años y por personas con sus capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento siempre que estén supervisadas o que hayan recibido instrucciones acerca del uso de la máquina en un modo seguro y que comprendan los riesgos involucrados. Los niños no deben jugar con la máquina. La limpieza y el mantenimiento del usuario no deben ser realizados por niños que no estén bajo supervisión.
- No meta en su máquina objetos que no sean apropiados para el lavado con lavavajillas. Fíjese también de no llenar ninguna de las cestas por encima de su capacidad. De otro modo, nuestra compañía no se hará responsable de arañazos u óxido que se formen en la parte interna
de la máquina por motivo de los movimientos de la cesta.
- Especialmente por el agua caliente que chorrearía fuera, la puerta de la máquina no debe abrirse bajo ninguna circunstancia cuando la máquina está en funcionamiento.
- En cualquier caso, un dispositivo de seguridad asegura que la máquina se detenga si se abre la puerta.
- No deje abierta la puerta de su lavavajillas. Si lo hace, puede causar accidentes.
- Coloque cuchillos y otros objetos punzantes en la cesta para cubiertos con la punta hacia abajo.
- Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su agente de servicios o personas similarmente calificadas con el fin de evitar el peligro.
Esta máquina no está destinada a su utilización por personas (incluyendo niños) y por personas con sus capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento salvo que hayan recibido supervisión o instrucciones acerca del uso de la máquina por una persona responsable de su seguridad.
Para la seguridad de sus hijos
- Después de retirar el empaquetado de la máquina, asegúrese de que el material de embalaje queda fuera del alcance de los niños.
- No permita que los niños jueguen con la máquina o la pongan en funcionamiento.
- Mantenga a sus hijos lejos de detergentes y abrillantadores.
- Mantenga a los niños lejos de la máquina cuando esté abierta, porque siempre puede haber residuos de sustancias limpiadoras dentro de la máquina.
esté abierta, porque siempre puede haber residuos de sustancias limpiadoras dentro de la máquina.
- Asegúrese de que su antiguo aparato no representa un peligro para sus hijos. Se han dado casos de niños que se han quedado encerrados dentro de viejos aparatos. Para prevenir una situación semejante, rompa el cierre de su antiguo aparato y arranque los cables eléctricos.
Los malos funcionamientos de la máquina deben ser reparados por personas cualificadas. Cualquier trabajo de reparación realizado por personas que no sean personal de servicio autorizado puede hacer que su máquina quede fuera del alcance de su garantía.
- Los malos funcionamientos de la máquina deben ser reparados por personas cualificadas. Cualquier trabajo de reparación realizado por personas que no sean personal de servicio autorizado puede hacer que su máquina quede fuera del alcance de su garantía.
- Antes de realizar ningún trabajo de reparación en la máquina, asegúrese de que esta está desenchufada de la corriente eléctrica. Apague el interruptor general o desenchufe la máquina. No tire del cable al desenchufar. Asegúrese de cerrar el grifo de agua.
Para ahorrar energía y agua, elimine los residuos sólidos de sus platos antes de colocarlos en la máquina. Ponga en marcha su máquina antes de haberla cargado completamente.
- Para ahorrar energía y agua, elimine los residuos sólidos de sus platos antes de colocarlos en la máquina. Ponga en marcha su máquina antes de haberla cargado completamente.
- Use el programa de prelavado solamente cuando sea necesario.
- Coloque objetos huecos tales como cuencos, vasos y cacerolas en la máquina de modo que queden boca abajo.
- Se recomienda que no cargue en su máquina platos de más de lo indicado o en mayor cantidad.
Objetos no apropiados para lavar en lavavajillas:
- Cenizas de cigarrillo, restos de velas, limpiametales, pintura, sustancias químicas, materiales de aleación de hierro;
- Tenedores, cucharas y cuchillos con mango de madera, hueso, marfil o nácar; objetos pegados con pegamento, objetos manchados con químicos abrasivos, ácidos o alcalinos.
- Objetos de plástico que no resistan el calor, contenedores recubiertos de cobre u hojalata.
- Objetos de aluminio y plata (puede decolorarse o quedar opacos).
- Ciertos tipos de cristal delicado, porcelanas con decoración ornamental impresa: puesto que pierden color incluso desde el primer lavado; ciertos objetos de cristal ya que pierden su transparencia con el tiempo, cubiertos adheridos que no sean resistentes al calor, vasos con cristal plomado, tablas para cortar, objetos fabricados con fibra sintética;
- Los objetos absorbentes tales como esponjas o trapos de comida no son apropiados para lavar en el lavavajillas.
ATENCIÓN
Asegúrese de comprar conjuntos a prueba de lavavajillas en sus futuras compras.
Descripción del aparato
Superficie de trabajo
8 Panel de control
Cesta superior con separadores
Dispensador de detergente abrillantador

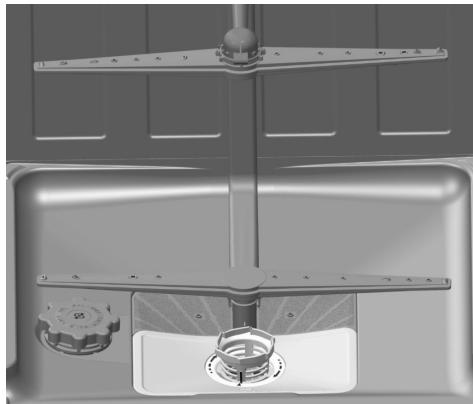

3 Brazo rociador superior
10 Cesta de cubiertos
Cesta inferior
Dispensador de sal
Brazo rociador inferior
12 Enganche del riel de la cesta superior
6 Filtros
Mini Unidad de secado activo: Este lavavajillas le ofrece un mejor rendimiento en el secado de su vajilla.
7 Reborde
| Corriente asignada
(Tensión en V, naturaleza de la corriente & Frequencia en Hz) | 220-240 ~ 50 |
| Clase de protección electrica | I |
| Corriente asignada en A | 10 |
| Potencia total asignada en W | 1900 |
| Índice de protección
contras los efectos perjudiciales debidos a la penetración del agua | IPX0 |
| Presión:maxima de agua a la entrada en MPa/bar | 1/10 |
| Presión minima de agua a la entrada en MPa/bar | 0.03 / 0.3 |
| Capacidad:maxima de cubiertos admisible | 12 |
FICHA DEL PRODUCTO
Según el Reglamento UE 1059/2010 y las normas armonizadas vigentes.
| Marca | Valberg |
| Código del producto | 961162 |
| 963266 |
| Referencia del modelo | 12S45 A++ X 701 T
12S45 A++ DX 701 T2 |
| Capacidad nominal en número de cubiertos para el ciclo de lavado estándar | 12 |
| Clase de eficiencia energetica | A++ |
| Consumo de energia anual en KWh basado en 280 ciclos de lavado estándar con alimentación de agua fria y Consumo deodos a baja potencia. | 258 |
| El consumo energetico real depende de las conditiones deutilización del aparato. | |
| Consumo de energia en kWh del ciclo de lavado estándar | 0.907 |
| Consumo de electricidad en W en el modo parada | 0.50 |
| Consumo de electricidad en modo "dejar encendido" | 1.00 |
| Consumo de agua anual en litros basado en 280 ciclos de lavado estándar. | 3360 |
| El consumo real de agua depende de las conditiones deutilización del aparato. | |
| Clase de eficiencia de secado en una escala desde G (aparatos menos eficaces) hasta A (aparatos más eficaces). | A |
| El programa estándar correponde al ciclo de lavado estándar cuya información figura en la etiqueta y en la ficha del producto. | |
| Este programa es apto para el lavado de la vajilla con un grado de suciedad normal yconstituye el programa más eficiente en cuando a consumo de agua y energia. | |
| Duración en,minutos del programadel ciclo del lavado estándar | 205 |
| Duración enminutos del modeo "dejar encendido" | 15 |
| Emissiones acústicas en el aire en dB(A)re 1 pW | 45 |
| ¿Este aparato se pueda integrar? | No |
Instalación
Colocación de la máquina
- Al determinar el lugar donde colocar su máquina, fíjese de elegir un lugar donde usted pueda meter y sacar los platos cómodamente.
- No ponga su máquina en una ubicación donde exista la posibilidad de que la temperatura ambiente caiga por debajo de los 0°C.
- Antes de colocarla, saque la máquina de su envoltorio siguiendo las advertencias impresas en el paquete.
- Coloque la máquina cerca de un grifo de agua o de un desagüe. Usted tiene que colocar su máquina teniendo en cuenta que no se cambien sus conexiones una vez hechas.
- No coja la máquina de la puerta o del panel para moverla.
- Fíjese de dejar cierta holgura a todos los lados de la máquina para que usted pueda moverla hacia atrás o adelante cómodamente cuando limpie.
- Asegúrese de que las mangueras de entrada y salida de agua no queden aplastadas al colocar la máquina. También, asegúrese de que la máquina no está colocada sobre el cable eléctrico.
- Ajuste las patas ajustables de la máquina para que esta pueda estar a nivel y equilibrada. Una colocación adecuada de la máquina asegura que no haya problemas para abrir o cerrar la puerta.
- Si la puerta de su máquina no cierra bien, fíjese si la máquina está estable sobre el suelo en el que está colocada. Si no es así,
ajuste las patas ajustables y asegure su estabilidad.

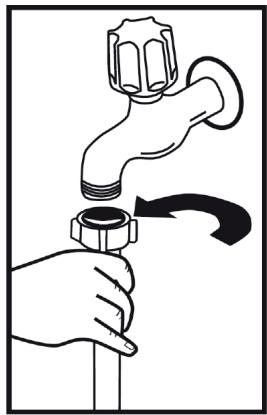

Conexión de agua
- Asegúrese de que la fontanería es adecuada para instalar un lavavajillas. También, le recomendamos que instale un filtro a la entrada de su vivienda para evitar daños a su máquina por motivo de contaminación (arena, arcilla, óxido, etc.) que pueda entrar ocasionalmente con el suministro de agua o las tuberías, y para evitar problemas tales como amarilleo y formación de depósitos después del lavado.
Manguera de entrada de agua
- No utilice la manguera de entrada de agua de su vieja máquina, si la hubiera. Use en cambio la nueva manguera de entrada de agua suministrada con este aparato.
- Si usted va a conectar a su máquina una manguera de entrada que esté o que lleve mucho tiempo sin usar, haga correr agua a través de ella durante un rato antes de hacer la conexión.
- La presión del grifo debe ser como mínimo 0,03 Mpa y como máximo 1 Mpa. Si la presión es superior a 1 Mpa, tendrá que instalar una válvula para la disminución de la presión entre grifo y manguera.
- Después de realizar las conexiones, el grifo debe ser abierto al máximo y se deben comprobar que no haya fugas de agua. Por la seguridad de su máquina, asegúrese de siempre cerrar el grifo de entrada de agua después de que termine cada programa de lavado.

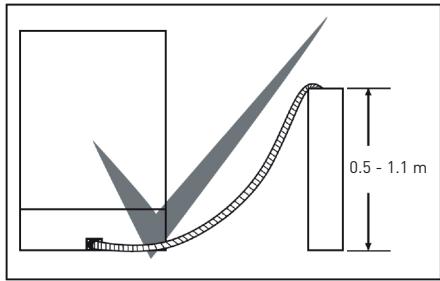

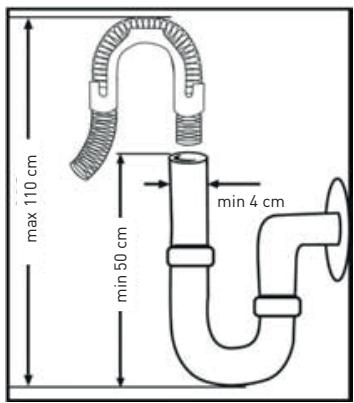

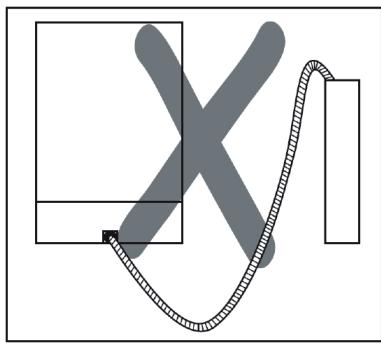

Manguera de salida de agua
- La manguera de desagüe puede conectarse directamente al desagüe mismo o a la tubería de desagüe del fregadero. Usando una tubería doblada especial (si la hay), la máquina puede desaguar directamente dentro del fregadero colocando la tubería
doblada sobre el borde del mismo. Esta conexión de tubería debe estar a un mínimo de 50 cm y un máximo de 110 cm del nivel del suelo.
ATENCIÓN
Cuando se utilice una manguera de desagüe de largo superior a los 4 m, los platos pueden quedar sucios. En tal caso, nuestra compañía no aceptará responsabilidades.
Conexión eléctrica
- El enchufe con toma a tierra de su máquina debe ser conectado a una toma de corriente con toma a tierra que tenga el voltaje y corriente apropiados. Si no hay una instalación con toma a tierra, haga que un electricista competente la instale. En el caso de uso sin toma a tierra, nuestra compañía no se hará responsable de posibles daños.
- El valor del fusible interno de la vivienda debe ser de 10-16 A.
- Su máquina está preparada para 220-240 V. Si el voltaje de la red de su localidad es de 110 V, conéctela mediante un transformador de 110/220 V y 3000 W. La máquina no debe estar enchufada durante la colocación.
- Utilice siempre el enchufe recubierto que viene con su máquina.
- El funcionamiento con un voltaje inferior ocasionaría una disminución en la calidad del lavado.
- El cable eléctrico de la máquina solamente debe ser reemplazado por un servicio autorizado o un electricista autorizado. Si no lo hace, puede causar accidentes.
- Por motivos de seguridad, asegúrese siempre de desenchufar la máquina cuando termine el programa de lavado.
- Para no causar un choque eléctrico, no la desenchufe con las manos mojadas.
- Al desconectar su máquina de la red eléctrica, tire siempre del enchufe. Nunca tire del cable.

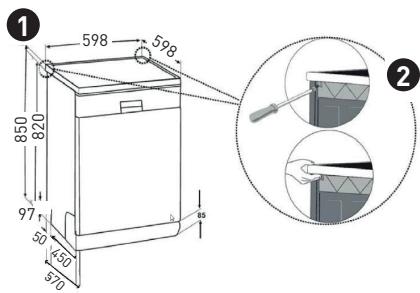

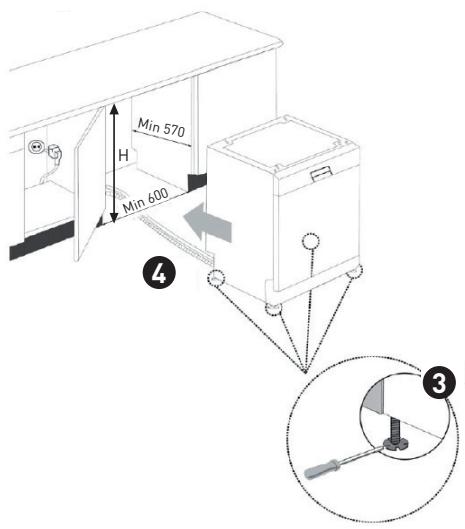

Colocar la máquina bajo la encimera
- Si usted desea colocar su máquina bajo la encimera, compruebe si tiene suficiente espacio debajo de la encimera y si la instalación eléctrica y de fontanería es apropiada para hacerlo.
Si usted decide que el espacio bajo la encimera es apropiado para colocar su máquina, quite la tapa tal como se muestra en la ilustración 2.
ATENCIÓN
La pieza del soporte que se colocará bajo la máquina, mediante la extracción de la encimera, debe ser estable de modo que no se produzcan alteraciones del equilibrio.
- Para quitar la tapa, saque los tornillos que la fijan, los cuales están ubicados en la parte posterior de la máquina; luego empuje el panel frontal 1 cm desde la parte delantera hacia atrás y levántelo.
- Ajuste las patas de la máquina según la inclinación del suelo.
3 Coloque la máquina empujándola bajo la encimera sin dejar que las mangueras queden apretadas. 4
ATENCIÓN
Después de sacar la tapa, la máquina debe ser colocada en un espacio cerrado de las dimensiones mostradas en la figura.
Producto
| Sin aislamento | Con aislamento |
| Todo los productos | Para lasegunda canasta | Para letercana |
| Altura | 820 mm | 830 mm | 835 mm |
Preparar la máquina para el uso
- Compruebe si las especificaciones de suministro de electricidad y agua concuerdan con los valores indicados en las instrucciones de instalación de la máquina.
- Saque todos los materiales de embalaje de dentro de la máquina.
- Ajuste el nivel de ablandador de agua.
- Añada 1 kg de sal bajo el compartimento de sal y llénelo de agua hasta un nivel al que casi está por desbordarse.
- Rellene el compartimento de abrillantador.
La importancia de la descalcificación del agua
Para una buena configuración de lavado, el lavavajillas necesita agua blanda, es decir, con poca cal. De otro modo, quedarían residuos blancos de cal en los platos y en el equipo interior. Esto afectaría negativamente las funciones de lavado, secado y abrillantado de su máquina. Cuando el agua pasa por el sistema ablandador, los iones que forman la dureza son retirados del agua y esta se vuelve blanda, como se requiere para obtener los mejores resultados del lavado. Dependiendo del nivel de dureza del agua de entrada, las sustancias que endurecen el agua se acumularán rápidamente dentro del sistema ablandador. Por lo tanto, hay que refrescar el sistema
ablandador para que mantenga el mismo nivel de funcionalidad también durante el siguiente lavado. Es para este fin que se utiliza sal para lavavajillas.
Llenar con sal
- Use sal ablandadora específicamente producida para su uso en lavavajillas. Para introducir la sal ablandadora, retire la cesta inferior y luego abra el tapón del compartimento de la sal girándolo en sentido contrario a las agujas del reloj. 1 2
- Primero llene el compartimento con 1 Kg de sal y agua hasta el nivel indicado.
- Si es posible, use el embudo (opcional) para que el llenado sea más fácil.
- Cuando se encienda la luz de advertencia de sal en el panel de control, vuelva a llenar el compartimento con sal.
- Solamente hay que poner agua en el compartimento de sal en el primer uso.
- Si usted mete tabletas en el compartimento de sal, no llene el compartimento del todo. Le recomendamos que use sal ablandadora de grano (o en polvo).
- No ponga sal de mesa en su máquina. De hacerlo, el funcionamiento del compartimento ablandador podrá disminuir con el tiempo.
- Cuando ponga en marcha su lavavajillas, el compartimento de sal queda lleno de agua. Por eso, debe meter la sal ablandadora antes de poner en marcha su máquina.
- De este modo, la sal sobrante queda inmediatamente eliminada gracias a la operación de lavado. Si usted no va a lavar platos inmediatamente después de meter la sal, haga funcionar un programa de lavado corto con la máquina vacía para evitar daños (para evitar la corrosión) de su máquina por motivo de un exceso de sal al llenar el contenedor de la sal.
Tira de control de la dureza del agua. La eficacia del lavado de su lavavajillas depende del grado de dureza del agua del grifo. Por esta razón, su lavavajillas cuenta con un sistema que reduce la dureza del
agua que recibe. La eficacia del lavado aumenta con un buen ajuste del sistema. Para poder saber el nivel de dureza del agua en su zona, contacte con el abastecedor de agua. Como alternativa, puede hacer una prueba con la tira de control (si se proporciona junto con su lavavajillas). Este control le permitirá modificar los ajustes del descalcificador.
Tira de prueba
| Abra la tira de control. | Haga correr agua del grifo (1 min.) | Ponga la tira en agua (1 s) | Sacuda la tira. | Espere (1 min.) | Establezca el nivel de dureza de laquina. |
| 1 min. | | | 1 min. | Nivel 1 Agua sin cal |
| 1 s | | Nivel 2 Agua con muy poca cal |
| | | Nivel 3 Agua con poca cal |
| | | Nivel 4 Agua con un contenido medio de cal |
| | | Nivel 5 Agua con cal |
| | | Nivel 6 Agua con mucha cal |
Tabla de dureza de agua
| Nivel | Alemán dH | Francés dF | Británico dE | Indicador |
| 1 | 0-5 | 0-9 | 0-6 | En la pantalla se muestra L1. |
| 2 | 6-11 | 10-20 | 7-14 | En la pantalla se muestra L2. |
| 3 | 12-17 | 21-30 | 15-21 | En la pantalla se muestra L3. |
| 4 | 18-22 | 31-40 | 22-28 | En la pantalla se muestra L4. |
| 5 | 23-31 | 41-55 | 29-39 | En la pantalla se muestra L5. |
| 6 | 32-50 | 56-90 | 40-63 | En la pantalla se muestra L6. |
Uso del detergente
- Utilice detergente especialmente diseñado para su uso en lavavajillas domésticos.
- Usted puede encontrar en el mercado detergentes en polvo, gel y tableta que han sido diseñados para lavavajillas domésticos. Hay que meter el detergente en el compartimento antes de poner en marcha la máquina. Guarde el detergente en un lugar fresco y seco fuera del alcance de los niños.
- No llene el compartimento de detergente con más detergente del necesario: si lo hace, puede causar arañazos en sus vasos, así como observar que el detergente no se ha disuelto bien.
- Si usted necesita más información acerca de qué detergente usar, póngase en contacto con los fabricantes de detergente directamente.
Rellenar el compartimento de detergente
- Para abrir el contenedor de detergente, presione la pestaña tal como se indica en la imagen. El cajetín de detergente tiene líneas de nivel en su interior. Se puede medir la cantidad correcta de detergente usando estas líneas. En el cajetín de detergente caben un total de 40 cm³ de detergente. Abra el cajetín y vierta dentro del compartimento más grande 25 cm³ si sus platos están muy sucios o 15 cm³ si no están tan sucios. Si sus platos han permanecido sucios durante largo tiempo, si hay restos secos de comida
en ellos o si usted ha cargado mucho el lavavajillas, vierta 5 cm³ de detergente en el compartimento de prelavado y póngalo en marcha su máquina. Usted puede tener que añadir más detergente en su máquina, dependiendo del grado de suciedad y de la dureza del agua en su zona.
Detergente combinado
- Los fabricantes de detergente también producen detergentes combinados llamados "2 en 1", "3 en 1" o "5 en 1", etc.
- Los detergentes 2 en 1 contienen detergente + sal o abrillantador. Al usar detergentes 2 en 1, asegúrese de comprobar las especificaciones del envase.
- Otros detergentes en tableta contienen detergente + abrillantador + sal + varias funciones adicionales.
- Por lo general, los detergentes combinados producen suficientes resultados solamente bajo ciertas condiciones de uso. Tales detergentes contienen abrillantador y/o sal en cantidades predeterminadas.
Puntos a tener en cuenta al usar este tipo de productos:
- Compruebe siempre las asignaciones del producto que va a usar, como si es o no un producto combinado.
- Compruebe si el detergente normal es apropiado para la dureza del agua corriente que utiliza su máquina.
- Observe las instrucciones en los paquetes cuando use tales productos.
- Si tales detergentes están en forma de tabletas, nunca los ponga bajo el sector interior o de la cesta de cubiertos del lavavajillas. Ponga siempre las tabletas bajo el compartimento de detergentes, en el dispensador de detergentes.
- Solamente producen buenos resultados en ciertas condiciones de uso. Si usted está usando este tipo de detergentes, debe ponerse en contacto con los fabricantes para averiguar cuáles son las condiciones de uso apropiadas.
- Cuando las condiciones de uso de tales productos y los ajustes de la máquina son apropiados, estos aseguran un ahorro en el consumo de sal y/o brillantador.
- Póngase en contacto con los fabricantes del detergente si usted no está obteniendo buenos resultados de lavado (si sus platos permanecen con cal y mojados) antes de haber usado detergentes 2 en 1 o 3 en 1. El alcance de la garantía de su máquina no cubre quejas ocasionadas por el uso de estos tipos de detergentes.
Uso recomendado:
- Si usted desea obtener los mejores resultados al usar detergentes combinados, añada sal y brillantador a su máquina y coloque los ajustes de dureza del agua y brillantador en la posición más baja (1).
- La solubilidad de las pastillas de detergente producidas por diferentes compañías puede variar de acuerdo a la temperatura y al tiempo. Por consiguiente, no se recomienda utilizar tales detergentes en programas cortos. Es más adecuado utilizar detergentes en polvo con dichos programas.
ATENCIÓN
Si tuviera cualquier problema, que no haya observado antes, con el uso de este tipo de detergentes, póngase en contacto con los fabricantes del detergente directamente.
Cuando usted deje de usar detergentes combinados
- Llene los compartimentos de sal y brillantador.
- Fije la dureza del agua al nivel más alto (6) y realice un lavado en vacío.
- Ajuste el nivel de dureza del agua.
- Ajuste el nivel de abrillantador adecuado.
Para cambiar el nivel del abrillantador, siga los siguientes pasos antes de encender la máquina:
- Mantenga pulsado el botón de programa.
- Encienda la máquina.
- Mantenga pulsado el botón de programa hasta que «rA» desaparezca de la pantalla. La configuración del abrillantador sigue la configuración de la dureza del agua.
- La máquina ajusta la mejor configuración.
- Ajuste el nivel pulsando el botón de programa.
- Apague la máquina para guardar el ajuste.
- El ajuste de fábrica es «4». Si los platos no se están secando bien o están manchados, aumente el nivel. Si se forman manchas azules en sus platos, disminuya el nivel.
| Nivel | Dosis de abrillantador | Indicator |
| 1 | Abrillantador no dispenso | En la pantalla aparece r1. |
| 2 | Se dispensa 1 dosis | En la pantalla aparece r2. |
| 3 | Se dispensan 2 dosis | En la pantalla aparece r3. |
| 4 | Se dispensan 3 dosis | En la pantalla aparece r4. |
| 5 | Se dispensan 4 dosis | En la pantalla aparece r5. |
Cargar su lavavajillas
- Si usted coloca los platos correctamente dentro de la máquina, le está dando el mejor uso en cuanto a consumo energético y rendimiento del lavado y secado.
- Hay dos cestas separadas para que usted meta sus platos en la máquina. Usted puede poner en la cesta inferior objetos redondos y profundos tales como cacerolas de mango largo, tapas, platos playos y de sopa, ensaladeras y cubiertos grandes.
- La cesta superior ha sido diseñada para platos de té, platos de postre, cuencos, tazas y vasos. Para colocar vasos largos y copas, apóyelos contra el borde de la cesta,
o contra el estante o alambre para apoyar vasos, y no contra otros objetos. No apoye vasos largos uno contra otros, o no podrían mantenerse estables y podrían por lo tanto dañarse.
- Es mejor poner las partes desalgadas hacia el centro de las cestas. Usted puede colocar las cucharas entre el resto de los cubiertos y evitar que se peguen unas a otras. Se recomienda que utilice usted la cesta para cubiertos para obtener los mejores resultados.
- Para registrar posibles daños, coloque siempre los objetos de mango largo y punta afilada tales como el tenedor de servir, cuchillo de pan, etc. con la punta afilada hacia abajo u horizontalmente en las cestas.
ATENCIÓN
Coloque los platos bajo de la máquina de modo que no impidan que giren los brazos rociadores superior e inferior.

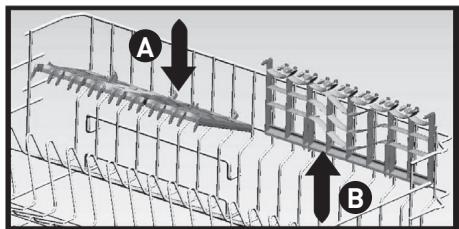

Separador de platos
Hay separadores de platos en la cesta superior de su máquina. Usted puede usar estos separadores en la posición abierta o cerrada. Cuando están en posición abierta, usted puede colocar sus tazas sobre ellos; y cuando están en posición cerrada, usted puede colocar copas largas en la cesta. Usted puede también usar estos separadores colocando tenedores, cuchillos y cucharas largas sobre ellos lateralmente.

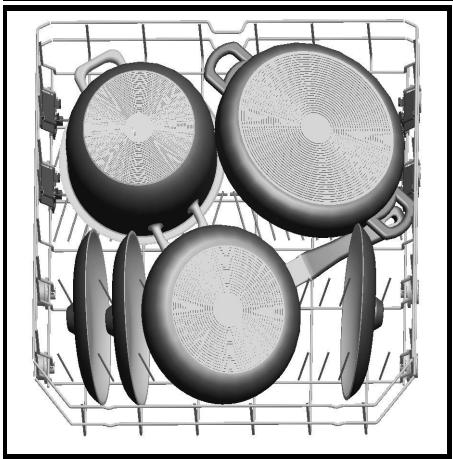

Carga de cesta alternativa

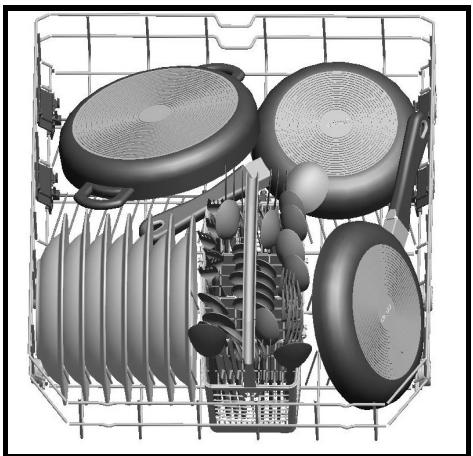

Cesta inferior

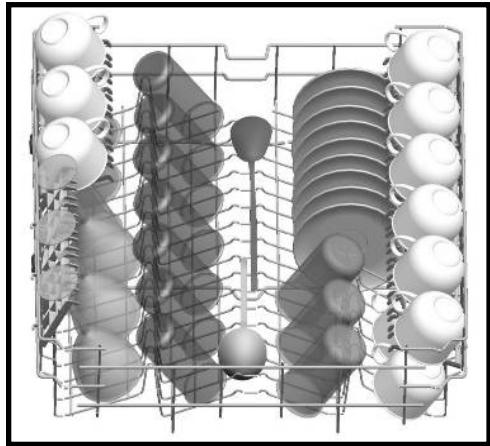

Cesta superior

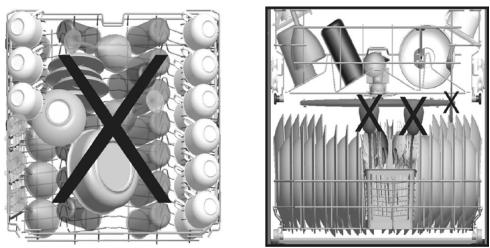

Cargas incorrectas
OBSERVACIONES
Nota importante para pruebas de laboratorio
Para obtener más información sobre las pruebas de eficacia, visite la dirección: "dishwasher@standardtest.info". En la puerta del lavavajillas encontrará la etiqueta con el número de modelo y el número de serie (20 dígitos). Esta es la información que nos deben proporcionar en su correo electrónico.
Descripción de programas
| Programas | 30° | Eco |
| Nombres y temperatas de los programas | Prewash | Quick 40°C | Eco 50°C |
| Tipo de restos de comida | Adecuado para platos que desea lavarlos bajo | Adecuado para platos fáciles de eliminar suciedad y rápidos de lavar. | Programa estándar para platos de uso diario. Además permitte ahorrar consumo de energia y agua. |
| Nivel de suciedad | - | Bajo | Medio |
| Cantidad de detergente B: 25 cm³ / 15 cm³ A: 5 cm³ | - | B | A+B |
| Prelavado | Lavado a 40°C | Prelavado |
| Finalizado | Aclarado en frío | Lavado a 50°C |
| | Aclarado en caliente | Aclarado en caliente |
| | Finalizado | Secado |
| | | Finalizado |
| Duración de programa (min.) | 15 | 30 | 205 |
| Consumo energetico (kW horas) | 0,02 | 0,90 | 0,91 |
| Consumo de agua (litros) | 4,5 | 12,4 | 12,0 |
ATENCIÓN
Los programas cortos no incluyen un paso de secado. Los valores indicados más arriba son los valores obtenidos en el laboratorio como las normas estándares correspondientes. Estos valores pueden cambiar según las condiciones de uso del aparato y del ambiente (tensión de la red, presión del agua, temperatura del agua de entrada y temperatura ambiente).
| Programas | 50' | Intensive 65°C | Hygiene 70°C |
| Nombres y temperatasuras de los programas | Super 50' |
| Tipo de restos de comida | Adecuado para platos de uso diario con programma rápido. | Adecuado para platos sucios con peso. | Adecuado para platos sucios con peso querequireen un lavado higiérico. |
| Nivel de sociedad | Medio | Alto | Alto |
| Cantidad de detergente B: 25 cm3/ 15 cm3A: 5 cm3 | A+B | A+B | A+B |
| Lavado a 65°C | Prelavado a 45°C | Prelavado a 50°C |
| Aclarado en caliente | Lavado a 65°C | Lavado a 70°C |
| Aclarado en caliente | Aclarado en frío | Aclarado en frío |
| Finalizzato | Aclarado en caliente | Aclarado en caliente |
| | Secado | Secado |
| | Finalizzato | Finalizzato |
| Duración de programma (min.) | 50 | 117 | 127 |
| Consumo energetico (kW horas) | 1,35 | 1,61 | 1,8 |
| Consumo de agua (litros) | 12,7 | 17,2 | 16,5 |
Panel de control
1 Botón On/Off
- Encienda el lavavajillas presionando el botón On/Off. La luz LED On/Off se iluminará una vez encendido.
- Si no se presiona ningún botón antes de 15 minutos, el lavavajillas pasará a un modo de espera.
Botón de selección del programa
Seleccione el programa presionando el botón de selección de programa.
3 Botón de inicio diferido
Es posible programar el temporizador hasta un máximo de 24 horas presionando el botón de temporizador y el programa se iniciará. Si desea cambiar el tiempo de retraso, presione el botón Inicio/Pausa y después el botón temporizador para seleccionar un nuevo tiempo. Para activar presione el botón Inicio/Pausa y para cancelar tendrá que seleccionar a 0.
Indicador de tiempo restante
Los programas se pueden seguir a través de las luces de Lavado, Aclarado, Secado y Finalizado [10] y el indicador de tiempo restante. El lavavajillas se mantiene en silencio durante 40-50 horas dependiendo del programa seleccionado.
5 Botón de detergente en pastillas
Presione el botón de detergente para activar el modo cuando use detergente combinado que contenga sal y abrillantador.
Gracias a la función de media carga en su lavavajillas, puede acortar la duración del programa seleccionado y reducir el consumo energético y de agua realizando la electricidad y agua de media carga.
7 Botón Inicio/Pausa
Presione el botón Inicio/Pausa para iniciar el programa. La luz se encenderá y el indicador de tiempo restante mostrará la duración del programa. Además, también indica el tiempo restante durante el programa. Si
abre la puerta de su lavavajillas cuando el programa esté en funcionamiento, la duración del programa se detendrá y el botón Inicio/Pausa se iluminará.
8 Indicador de Abrillantador
Cuando el nivel de abrillantador está bajo, el indicador se encenderá y deben rellenarlo de nuevo.
9 Indicador de sal
Cuando no hay suficiente sal, se encenderá el indicador de sal y deben rellenarlo de nuevo.
10 Indicador de fase de lavado
Podrá seguir el indicador con las luces de los siguientes programas:
Lavado Aclarado Secado - Finalizado
OBSERVACIONES
El bloqueo infantil se puede activar presionando el botón Tablet durante 3 segundos. Cuando se activa, todas las luces se iluminan y en el indicador de tiempo restante aparecerá "CL". Cuando se desactiva, todas las luces y "CL" parpadearán dos veces.
OBSERVACIONES
Usted puede programar el temporizador hasta un máximo de 24 horas presionando el botón temporizador antes de que el programa empiece. Si desea cambiar el tiempo del temporizador, primero presione el botón Inicio/Pausa y luego el botón de temporizador para seleccionar un nuevo tiempo. Para activar el temporizador, presione el botón Inicio/Pausa. Para cancelarlo, debe seleccionar 0 horas presionando el botón de temporizador.
OBSERVACIONES
Si apaga el lavavajillas antes de seleccionar el temporizador y el programa ha empezado, el tiempo de retraso será cancelado.

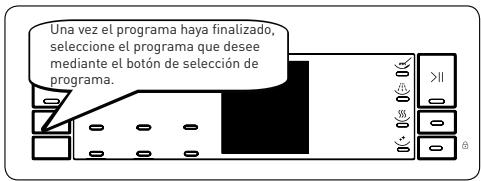

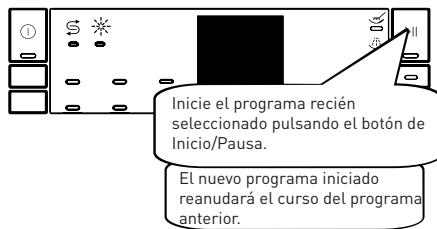

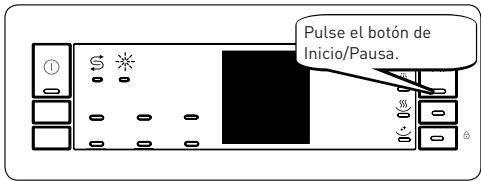

Cambio de programa
Si desea cambiar de programa durante el transcurso de un programa de lavado.

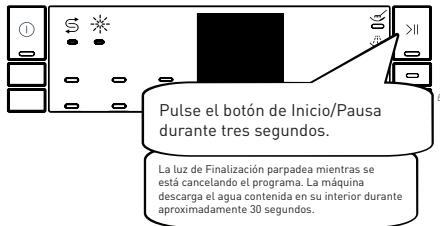

Cancelar un programa
Si desea cancelar el programa durante el lavado.
Cuando la luz de Finalización se enciende, apague la máquina pulsando el botón de Encendido/Apagado.

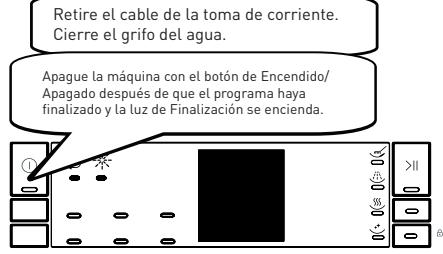

Apagar la máquina
OBSERVACIONES
No abra la puerta antes de que el programa finalice.
OBSERVACIONES
Al final del programa de lavado, puede dejar la puerta entreabierta para acelerar el secado.
OBSERVACIONES
Si se abre la puerta o se produce un corte eléctrico durante el ciclo de lavado, el ciclo continúa cuando la puerta se haya cerrado o la corriente se haya restablecido.
Mantenimiento y limpieza
Lavar la máquina a intervalos regulares prolonga la vida útil de la máquina.
Se puede acumular grasa y cal en la sección de lavado de la máquina. En caso de que se produzca esta acumulación:
Llene el compartimento de detergente sin meter platos en la máquina, seleccione un programa de lavado a alta temperatura y encienda la máquina. En el caso de que esto no sea suficiente, utilice productos de limpieza especiales disponibles en el mercado. (Productos de limpieza fabricados especialmente para la máquina por fabricantes de detergentes.)
Limpiar las gomas de la puerta de la máquina.
Para limpiar residuos acumulados en las gomas de las puertas, límpielas regularmente usando un paño húmedo.
Limpiar la máquina.
- Limpie los filtros y brazos rociadores al menos una vez por semana.
- Desenchufe la máquina y cierre el grifo antes de empezar a limpiarla.
- No utilice materiales duros cuando limpie la máquina. Pásele un paño húmedo con un producto de limpieza no abrasivo.
Filtros
Compruebe si han quedado restos de comida en los filtros grueso y fino. Si han quedado restos de comida, saque los filtros y límpielos a fondo bajo el grifo.
Microfiltro
Filtro grueso
Filtro de metal/plástico
- Para sacar y limpiar el conjunto de filtros, gírelos en sentido contrario a las agujas del reloj y sáquelos levantándolos hacia arriba.
- Tire del filtro de metal/plástico y sáquelo. Entonces tire del filtro grueso y sepárelo del microfiltro. Enjuáguelo con mucha agua bajo el grifo. Vuelva a colocar el filtro de metal/plástico. Inserte el filtro grueso dentro del microfiltro de modo que las marcas concuerden unas con otras. Enganche el microfiltro al filtro de metal/plástico y gírelo en la dirección de la flecha. Queda enganchado cuando la flecha del microfiltro pueda verse a través.
- Nunca use su lavavajillas sin filtro.
- Si el filtro está mal puesto, la efectividad del lavado se verá disminuida.
- Para el correcto funcionamiento de la máquina, es muy importante que los filtros estén limpios.
Brazos rociadores
- Compruebe si los orificios de los brazos rociadores superior e inferior están obstruidos. Si hay alguna obstrucción, retire
los brazos rociadores y límpielos bajo el agua corriente.
- Usted puede retirar el brazo rociador inferior tirando de él hacia arriba, mientras que la tuerca del brazo rociador superior puede ser retirada girando la tuerca hacia la izquierda.
- Asegúrese de que la tuerca quede perfectamente apretada cuando vuelva a colocar el brazo rociador superior.
- El filtro de la manguera de entrada evita que el agua cause daños a su máquina por motivo de contaminación (arena, arcilla, óxido, etc.) que pueda entrar ocasionalmente
con el suministro de agua o las tuberías, y para evitar problemas tales como amarillamiento y formación de depósitos después del lavado.
- Compruebe el filtro y la manguera de vez en cuando y límpielos si hace falta.
- Para limpiar el filtro, primero cierre el grifo y saque la manguera.
- Después de sacar el filtro de la manguera, límpielo bajo el grifo.
- Vuelva a insertar el filtro limpio en su lugar bajo el centro de la manguera. Vuelva a colocar la manguera.
Resolución de problemas
| CÓDIGO DE PROBLEMA | POSSIBLE AVERÍA | QUÉ HACER |
| F5 | Insufúente agua | ·Asegúrese de que el grifo de entrada de agua está abierto y de que fluya agua.
·Separe el tubo de entrada del grifo y limpie el filtro del tubo.
·Contacte con un servicei si continua el error. |
| F3 | Entrada de agua continua | ·Cierre el grifo y contacte con un servicei. |
| F2 | Imposabilidad dedescendingar agua | ·Tubo de descarga de agua y filtros能把 estar obstruidos.
·Cancele el programa.
·Si continua el error,contacte con un servicei. |
| F8 | Calentador defectuoso | ·Contacte con un servicei. |
| F1 | Rebose | ·Desenchufe lamaids y ciderre el grifo.
·Contacte con un servicei. |
| FE | Carte électronique défectueuse | ·Contacte con un servicei. |
| F7 | Fallo por sobrecalentimiento | • Contacte con un serviceo. |
| F9 | Sensor de temperatura defectuoso | • Contacte con un serviceo. |
| F6 | Tarjeta electrónica defectuosa | • Contacte con un serviceo. |
Si una de las luces del monitor del programa está encendida y la luz de Start/Pause se enciende y apaga,
La puerta de su máquina está abierta: cierre la puerta.
Si el programa no comienza.
- Compruebe si la máquina está enchufada.
- Compruebe los fusibles de su casa.
- Asegúrese de que el grifo de entrada está abierto.
- Asegúrese de haber cerrado la puerta de la máquina.
- Asegúrese de haber apagado la máquina presionando el botón On/Off.
- Asegúrese de que el filtro de entrada del agua y los filtros de la máquina no están obstruidos.
Los testigos luminosos Lavado y Fin parpadean sin interrupción.
- La seguridad antidesbordamiento está activada.
- Cierre el grifo y contacte al servicio postventa.
Si las luces de control no se apagan después del lavado.
Compruebe si ya ha soltado el botón On/Off.
Si quedan residuos de detergente en el compartimento de detergente.
El detergente fue añadido cuando el compartimento de detergente estaba vacío.
Si queda agua debajo de la máquina al final del programa.
- La manguera de salida de agua está obstruida o doblada.
- Los filtros están obstruidos.
- El programa todavía no ha terminado.
Si la máquina se detiene durante una operación de lavado.
- Fallo eléctrico.
- Fallo en la entrada de agua.
- El programa puede estar en modo standby.
Si se escuchan ruidos de sacudidas y golpes durante el lavado.
- Los platos no están correctamente colocados.
- El brazo rociador está golpeando los platos.
Si hay restos parciales de comida en los platos.
- Los platos estarán colocados
incorrectamente dentro de la máquina: el agua rociada no llegó a los lugares indicados.
- La cesta está demasiado cargada.
- Los platos estarán apoyados uno contra otros.
- Se puso muy poco detergente.
- Se utiliza un programa inadecuado, muy flojo.
- El brazo rociador está obstruido con restos de comida.
- Los filtros están obstruidos.
- Los filtros están colocados incorrectamente.
- La bomba de drenado de agua está obstruida.
Si hay manchas blanquecinas en los platos.
- Se está usando muy poco detergente.
- La dosificación del abrillantador está fijada a un nivel muy bajo.
- No se está usando ninguna sal especial a pesar de un alto nivel de dureza del agua.
- El sistema de ablandamiento del agua está fijado a un nivel muy bajo.
- La tapa del compartimento de la sal no está bien cerrada.
Si los platos no se secan.
- Se ha seleccionado un programa sin secado.
- La dosificación de abrillantador está fijada en un nivel muy bajo.
- Se sacaron los platos demasiado pronto.
Si hay manchas de óxido en los platos.
- Los objetos lavados no son de un acero suficientemente inoxidable.
- Alto nivel de sal en el agua de lavado.
- La tapa del compartimento de la sal no está bien cerrada.
- Demasiada sal cayó a los costados y bajo el caso de la máquina cuando se estaba llenando el compartimento de sal.
- La toma a tierra es defectuosa.
Llame a un servicio técnico autorizado si el problema persiste después de los controles o en caso de un mal funcionamiento no descrito anteriormente.
- Siempre que usted no vaya a estar usando su máquina
- Desenchufe la máquina y cierre el grifo de agua.
- Deje la puerta ligeramente entreabierta para evitar la formación de malos olores.
- Mantenga limpio el interior de la máquina.
- Eliminar las gotas de agua
- Lave los platos con el programa intensivo.
- Saque todos los contenedores de metal de la máquina.
- No añada detergente.
- Si usted coloca los platos correctamente dentro de la máquina, le estará dando el mejor uso en cuanto a consumo energético y rendimiento del lavado y secado.
- Enjuague todos los restos gruesos antes de colocar los platos sucios en la máquina.
- Haga funcionar la máquina antes de que esté totalmente llena.
- Use el programa de prelavado solamente cuando sea necesario.
- Observe la información del programa y la tabla de valores medios de consumo cuando seleccione un programa.
- Puesto que la máquina alcanzará temperaturas altas, no debe ser instalada cerca del refrigerador.
- Si el lavavajillas está colocado en un lugar donde exista la posibilidad de heladas, debe vaciar totalmente el agua que haya quedado dentro del mismo. Cierre el grifo, desconecte la entrada de agua de este, y deje que se drene toda el agua del interior.
Embalaje y medioambiente
CÓMO DESECHAR LOS MATERIALES DEL EMBALAJE
Los materiales del embalaje protegen su aparato contra los posibles daños que se puedan originar en el transporte.
Estos materiales son respetuosos con el medioambiente ya que son reciclables. El reciclado de los materiales permite, al mismo tiempo, economizar las materias primas y reducir la producción de residuos.
Cómo desechar su antiguo aparato
RECOGIDA SELECTIVA DE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS
Este aparato lleva el símbolo RAEE (Residuos de Aparatos Eléctricos y Electrónicos) que significa que al final de su vida útil, no debe tirarse a la basura, sino que debe depositarse en la unidad de clasificación de residuos de su localidad. La valorización de los residuos permite contribuir a conservar nuestro medio ambiente.
PROTECCIÓN DEL MEDIO AMBIENTE - DIRECTIVA 2012/19/EU
Para preservar nuestro medio ambiente y nuestra salud, la eliminación de los aparatos eléctricos y electrónicos al final de su vida útil debe hacerse según normas muy precisas y requiere la implicación de todos, tanto del proveedor como del usuario.
Es por ello que su aparato, tal y como se señala el símbolo que se encuentra en su placa de características o en su embalaje, no debe, bajo ningún concepto, tirarse a un contenedor público o privado de residuos domésticos. El usuario tiene derecho a depositar el aparato en un lugar público de recogida selectiva de residuos para que sea reciclado o reutilizado para otras aplicaciones de conformidad con la directiva.
Por la seguridad de los niños, guarde sus aparatos en un lugar seguro hasta que pueda eliminarlos, preferentemente fuera de su domicilio.
Este producto tiene una garantía por un periodo de 2 años a partir de la fecha de compra*, ante cualquier fallo resultante de un defecto de fabricación o de material. Esta garantía no cubre los defectos o los daños provocados por una mala instalación, un uso inadecuado o por un desgaste anormal del producto.
*mediante la presentación del comprobante de compra.
ELECTRO DEPOT
1 route de Vendeville
59155 FACHES-THUMESNIL
France
