MANUAL DE USUARIO FBI 15S45 A++ X701T VALBERG
Muchas gracias por haber elegido nuestro producto VALBERG.
Seleccionados, testados y recomendados por ELECTRO DEPOT, los productos de la marca VALBERG le garantizan una calidad de uso, un rendimiento eficaz y una calidad impecable. Con este dispositivo puede estar seguro de que siempre quedará satisfecho al utilizarlo. Bienvenido a ELECTRO DEPOT.
Visite nuestra página web: www.electrodepot.es
ELECTRO DEPOT

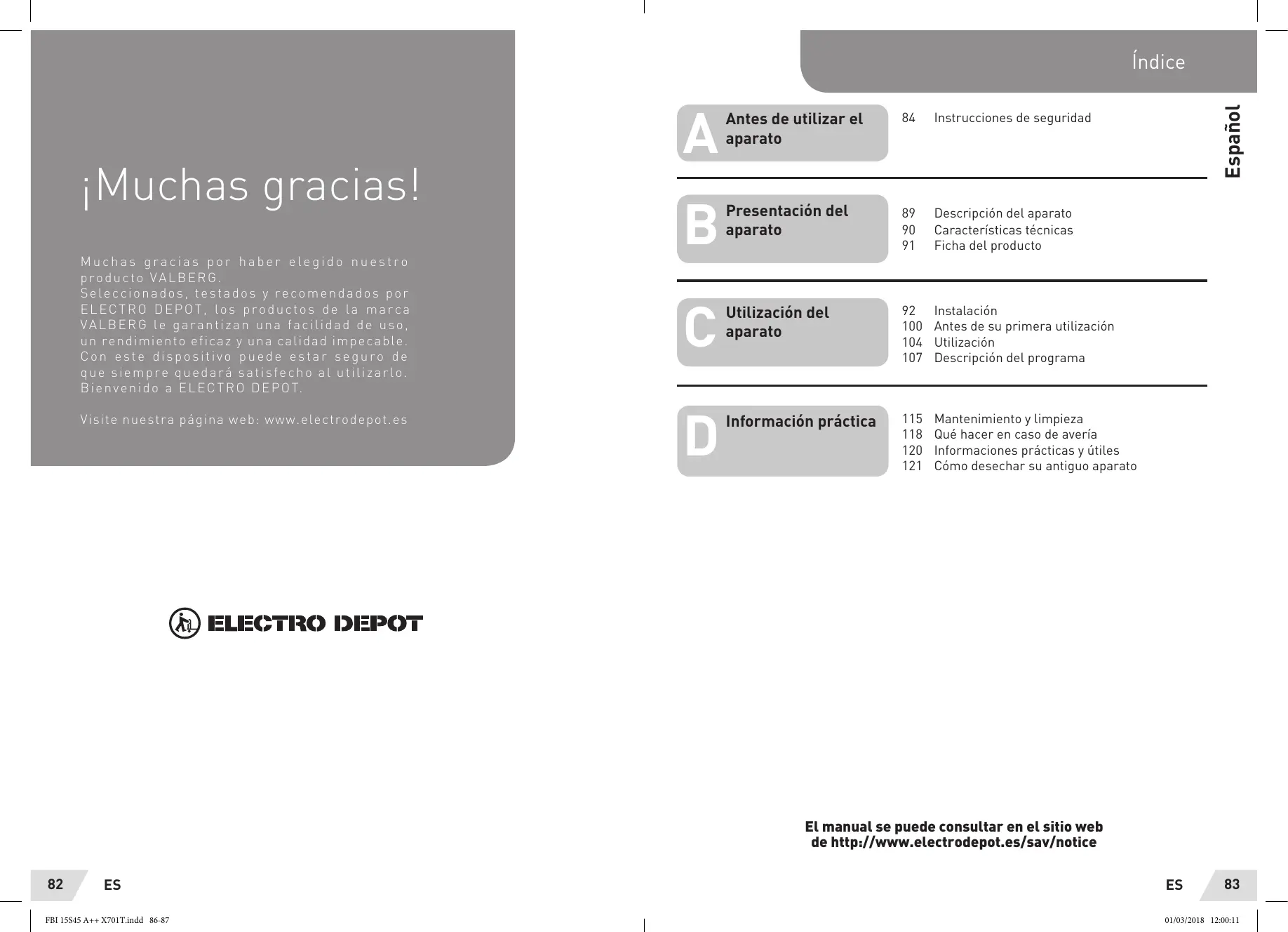

Índice
Antes de utilizar el aparato
84 Instrucciones de seguridad
Presentación del aparato
89 Descripción del aparato
90 Características técnicas
91 Ficha del producto
Utilización del aparato
92 Instalación 100 Antes de su primera utilización 104 Utilización 107 Descripción del programa
Información práctica
115 Mantenimiento y limpieza 118 Qué hacer en caso de avería 120 Informaciones prácticas y útiles 121 Cómo desechar su antiguo aparato
El manual se puede consultar en el sitio web de http://www.electrodepot.es/sav/notice
Instrucciones de seguridad
Reciclaje
- Algunos componentes de su lavavajillas y el embalaje están fabricados a partir de materiales reciclables.
- Las piezas de plástico llevan inscripciones internacionales: [> PE<, > PS<, > POM<, > PP<, ...].
- Los elementos de cartón están fabricados a partir de papel reciclado y deben desecharse en las bolsas de recogida selectiva previstas para ello.
- No tire estos materiales en las bolsas destinadas a residuos domésticos. Deposítelos en un centro de reciclaje.
- Póngase en contacto con los centros de reciclaje para obtener más información sobre los métodos de reciclado y los puntos de reciclado más cercanos.
Los niños deben tener un cuidado especial cuando estén cerca del aparato. No deje que los niños jueguen con el electrodoméstico. No permita que los niños pequeños o personas discapacitadas utilicen el aparato sin supervisión.
En el momento de la entrega del aparato
- Compruebe que el lavavajillas y su embalaje no estén dañados. No encienda nunca un aparato si presenta algún daño, sea del tipo que sea. Póngase en contacto con un centro de mantenimiento autorizado.
- Desembale su electrodoméstico, quite los materiales del embalaje de la forma indicada y tírelos según la reglamentación aplicable.
Instrucciones importantes relativas a la instalación del aparato
- Instale el aparato en un lugar adecuado, seguro y sobre una superficie plana.
- Proceda a su instalación y conecte su lavavajillas según las instrucciones.
- Este aparato debe ser obligatoriamente instalado y reparado por un servicio postventa autorizado.
- Utilice únicamente piezas originales.
- Antes de instalar el aparato, asegúrese de que está desenchufado.
- Verifique que la toma de corriente respeta las normas vigentes.
- Todas las conexiones eléctricas deben corresponder a los valores indicados en la placa de características. Muy importante: asegúrese de que el cable de alimentación no quede aplastado bajo el lavavajillas.
- No enchufe nunca el lavavajillas mediante una alargadera eléctrica ni utilice una toma múltiple. Una vez instalado el lavavajillas, se debe poder acceder a la toma con facilidad.
Uso diario
- Este aparato está destinado exclusivamente a un uso doméstico. No lo utilice para ningún otro fin.
- Además, no se debe superar la capacidad de carga. Utilícelo únicamente para los objetos que puedan lavarse en la máquina.
- No se suba, no se siente ni coloque ninguna carga sobre la puerta del electrodoméstico cuando está abierta, ya que el electrodoméstico podría volcarse.
Nunca ponga en el distribuidor del detergente y del producto de lavado productos que no estén especialmente concebidos para lavavajillas. Nuestra sociedad no se hace
Antes de utilizar el aparato
responsable de los daños que esto podría provocar en el aparato. - El agua que contiene la cuba de lavado del lavavajillas no es agua potable. No se beba el agua que contiene el lavavajillas. - No coloque ningún disolvente químico en el lavavajillas para evitar peligros de explosión. - Compruebe que los objetos de plástico resisten al calor antes de introducirlos en el lavavajillas. - No coloque objetos que no sean aptos para el lavado en el aparato. Además, no debe superar la capacidad de carga de las bandejas. En caso contrario, nuestra sociedad no podrá ser considerada responsable de cualquier arañazo o formación de óxido en la pared interna de su lavavajillas causada por los movimientos de las bandejas. - No abra nunca la puerta del lavavajillas durante su
funcionamiento, ya que podrá derramarse agua caliente. Un dispositivo de seguridad interrumpe el funcionamiento del lavavajillas en caso de apertura de la puerta.
- Para evitar posibles accidentes, no deje la puerta del lavavajillas abierta.
- Coloque los cuchillos y otros objetos punzantes en la cesta para cubiertos con la punta hacia abajo.
Las personas (principalmente los niños) con capacidades físicas, sensoriales o mentales limitadas, como las personas con falta de experiencia y conocimientos, no deben usar este electrodoméstico, salvo si están vigilados por una persona que se responsabilice de su seguridad si se les han dado las instrucciones necesarias en cuanto a la utilización del aparato. Asegúrese de que
los niños no juegan con el aparato.
Por la seguridad de los niños
- Después de desembalar su lavavajillas, mantenga los materiales del embalaje fuera del alcance de los niños.
- No deje que los niños jueguen o pongan en funcionamiento el aparato.
- Mantenga los detergentes y abrillantadores fuera del alcance de los niños.
- Cuando la puerta está abierta, mantenga a los niños alejados del aparato.
Puede contener residuos de productos de limpieza.
- Compruebe que su antiguo lavavajillas no constituye ningún riesgo para los niños. Se han dado casos de niños que se han encerrado en el interior de los lavavajillas usados. Para evitar este tipo de situación, destruya el sistema de bloqueo del lavavajillas y corte los cables eléctricos antes de tirarlo.
En caso de avería
- Cualquier problema de funcionamiento del aparato debe ser reparado por un personal cualificado.
- Antes de realizar cualquier reparación del aparato, asegúrese de desenchufarlo de la red eléctrica. Saque los fusibles y desenchufe el aparato. No tire del cable para desenchufarlo. Cierre previamente la entrada de agua.
Recomendaciones
- Para evitar malgastar agua y energía, elimine los residuos de alimentos más grandes antes de meter los platos en el aparato. Ponga el aparato en marcha cuando esté completamente cargado.
- Utilice el programa de remojo únicamente si es necesario.
- Coloque los objetos huecos, como los cuencos, vasos y botes, del revés, boca abajo.
Antes de utilizar el aparato
- Se aconseja no sobrecargar el lavavajillas y no lavar vajilla que no está indicada para el lavado en máquina.
No lavar en máquina:
- Cenizas de tabaco, restos de velas, cera, sustancias químicas ni materiales a base de ferroaleaciones.
- Tenedores, cucharas y cuchillos con el mango de madera, cuerno o marfil ni incrustaciones de nácar.
- Objetos pegados, pintados o recubiertos de productos químicos abrasivos, ácidos o básicos.
- Objetos de plástico que no resistan el calor, recipientes de cobre o de acero estañado.
- Objetos de aluminio o de plata (pueden perder el color y el brillo).
- Algunos vidrios frágiles; las porcelanas adornadas con motivos impresos, que se degradan incluso durante su primer lavado; algunos elementos de cristal que pierden su transparencia
con el tiempo; los cubiertos pegados que no resisten bien el calor; los vasos de cristal al plomo 25-30%; las tablas de cortar o los artículos fabricados con fibra sintética. - Los artículos absorbentes, como las esponjas o los paños, no pueden lavarse en el lavavajillas.
ATENCIÓN
A partir de ahora, procure comprar artículos que puedan lavarse en máquina.

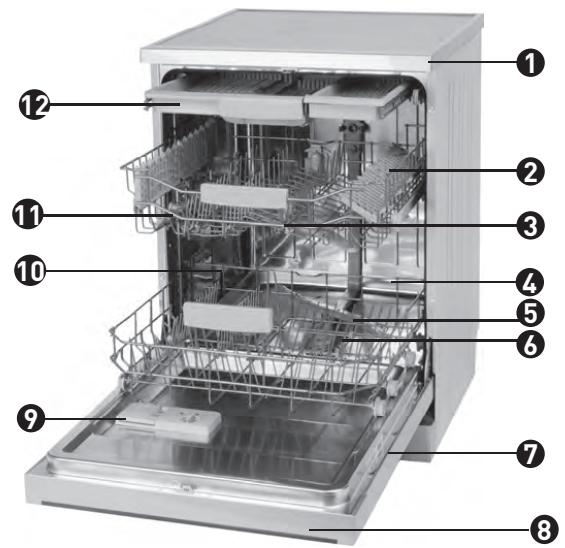

Descripción del aparato
Encimera Bandeja superior con rejillas Brazo de aspersión superior Bandeja inferior Brazo de aspersión inferior 6 Filtro 7 Placa de características 8 Panel de control Dispensador de producto de lavado y abrillantador
10 Compartimento para sal 11 Bloqueo de seguridad de la bandeja superior Cesta para cubiertos superior 13 Secado por ventilador: este sistema permite secar de manera eficaz la vajilla. 14 Brazo de la pared superior: ofrece un mejor lavado de la vajilla de la bandeja superior.
Español Características Técnicas
| Capacidad | 15 cubiertos |
| Altura: 850 mm | 850 mm |
| Altura (sin tapsa superior) | 820 mm |
| Anchura | 598 mm |
| Profundidad | 598 mm |
| Peso neto | 62 kg |
| Alimentación electrica | 220-240 V-50 Hz |
| Potencia total | 1900 W |
| Potencia del elemento calefactor | 1800 W |
| Potencia de la bomba | 100 W |
| Potencia de la bomba de vaciado | 30 W |
| Presión del grifo de entrada de agua | 0,03 MPa (0,3 bar) - -1 MPa (10 bares) |
| Intensidad | 10 A |
El fabricante se reserva el derecho a modificar el diseño y las características técnicas del electrodoméstico. La esperanza de vida del aparato es de 10 años (duración necesaria para conservar las piezas de recambio para poder utilizar el aparato de manera óptima).
Ficha del producto
| Marca registrada del proveedor | VALBERG |
| Modelo del proveedor | 957571 - FBI 15S45 A++ X701T |
| Capacidad del lavavajillas (número de cubiertos) | 15 |
| Clase de eficacia energetica | A++ |
| Consumo de energia anual en kWh (280 ciclos)* | 267 |
| Consumo de energia (Et) (kWh por ciclo) | 0,94 |
| Consumo de electricidad en modo de espera (W) (Po) | 0,50 |
| Consumo de electricidad en funciona bajo (W) (Po) | 1,00 |
| Consumo de agua anual enLitros (cEA) (280 ciclos)** | 2 520 |
| Clase de eficacia de secado *** | A |
| Nombre del programa estándar**** | Éco |
| Duración del programa en el ciclo estándar (min) | 171 |
| Emissiones acústicas en el aire dB(A) | 45 |
- Consumo de energía anual de 267 kWh, sobre la base de 280 ciclos de lavado estándar utilizando agua fría y en modo de bajo consumo. El consumo energético real depende de las condiciones de uso del aparato. Consumo de agua anual de 2520 litros, sobre la base de 280 ciclos de lavado estándar. El consumo real de agua depende de las condiciones de uso del aparato. Clase de eficacia de secado A en una escala graduada desde G (menos eficacia) hasta A (mayor eficacia). *** El programa «Eco» es el programa estándar. El programa estándar corresponde al ciclo de lavado estándar cuya información figura en la etiqueta y en la ficha del producto. Este programa es apto para el lavado de la vajilla con un grado de suciedad normal y constituye el programa más eficiente en cuanto al consumo de agua y energía.
Instalación
Colocación del aparato
Para instalar el lavavajillas, escoja un lugar en el que pueda colocar y sacar fácilmente la vajilla.
No instale su lavavajillas en un lugar en el que la temperatura ambiente pueda ser inferior a los 0 °C.
Antes de colocar el aparato, sáquelo del embalaje respetando las advertencias que aparecen en el mismo.
Colóquelo cerca de una entrada o una evacuación de agua. Debe instalar su lavavajillas de forma que no tenga que volver a modificar las conexiones una vez efectuadas.
No coja el lavavajillas por la puerta o el panel de control para desplazarlo.
Procure dejar un espacio alrededor del lavavajillas para poder desplazarlo fácilmente desde delante hacia atrás durante su limpieza.
Al instalar el lavavajillas, ponga cuidado de no aplastar los tubos de entrada y de evacuación de agua. Asimismo, ponga cuidado de no aplastar el cable debajo del aparato.
Regule las patas ajustables del aparato de manera que esté recto y bien equilibrado. La buena colocación del aparato es esencial para poder abrir y cerrar la puerta.
Si la puerta del aparato no cierra bien, compruebe que el aparato dispone de una posición estable; en caso contrario, colóquelo de forma estable utilizando las patas ajustables.
Tras el montaje, asegúrese de que el cable de alimentación eléctrico del aparato está colocado de forma que el cliente pueda acceder a él.
Conexión con el suministro de agua
Verifique que su instalación de fontanería interior permita la instalación de un lavavajillas. Le recomendamos, además,
instalar un filtro a la entrada de su domicilio para evitar una posible contaminación (arena, arcilla, óxido, etc.) que se ocurra eventualmente en la red de abastecimiento de agua o en el sistema de tuberías inferior y evitar cualquier otra molestia, como el amarilleo de la vajilla de residuos después del
Tubo de entrada de agua
No utilice nunca el tubo de entrada de agua de su antiguo lavavajillas. Utilice el nuevo tubo proporcionado con su electrodoméstico. Antes de conectar un tubo de entrada
de agua nuevo o que no haya sido utilizado desde hace mucho tiempo, deje pasar el agua por su interior durante un rato. Conecte
manualmente el tubo de entrada de agua directamente al grifo de entrada. La presión del grifo debe ser, como mínimo, de 0,03 MPa y, como máximo, de 1 MPa.
Si la presión de agua es superior a 1 MPa, instale un dispositivo reductor de presión entre el grifo y el tubo. Una vez que se hayan realizado todas las conexiones, abra el grifo
a fondo y compruebe la estanqueidad. Para proteger la seguridad de su lavavajillas, cierre siempre el grifo de entrada de agua tras la finalización de cada programa.
Nota: Algunos modelos utilizan un sistema Aquastop. Si su aparato está equipado con este sistema, utilice una corriente con un voltaje peligroso. No corte nunca el conductor de Aquastop y compruebe que no esté pellizcado ni doblado.

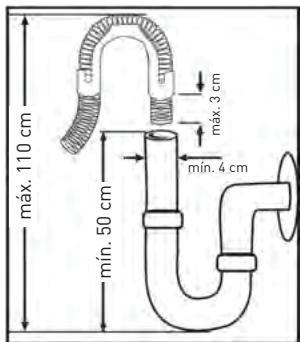

Tubo de evacuación
Se puede conectar el tubo de evacuación tanto directamente a un desagüe fijo, como a una conexión especial bajo del fregadero.
Mediante un tubo acodado especial (si está disponible), se puede vaciar el aparato directamente en el fregadero conectando el tubo acodado al extremo del fregadero. Esta
conexión debe encontrarse, como mínimo, a 50 cm y, como máximo, a 110 cm del nivel del suelo. En caso de una evacuación fija, no meta el extremo del tubo bajo de la evacuación (peligro de sifonaje). El extremo del tubo debe exceder el codo al menos en 3 cm, tal y como muestra el dibujo.
Conexión eléctrica
La toma con puesta a tierra de su lavavajillas debe estar conectada a una toma con puesta a tierra cuya tensión e intensidad correspondan a los valores previstos (según las normas vigentes). Si su vivienda no dispone de una instalación con puesta a tierra, debe llamar a un electricista para que realice la instalación de puesta a tierra. En caso de uso sin toma a tierra, nuestra empresa queda eximida de toda responsabilidad en caso de daños.
Intensidad del fusible interior: 10-16 A
Su lavavajillas está configurado para funcionar con 220-240 V. Si en su domicilio la tensión disponible es de 110 V, coloque un transformador 110/220 V-3000W. El aparato debe estar desenchufado durante su instalación.
A baja tensión, la eficacia de su lavavajillas es menor.
Utilice siempre la toma aislada que viene con el aparato. Si el cable de alimentación está dañado, solo el fabricante, el servicio postventa o una persona de cualificación similar deben sustituirlo para evitar riesgos.
Por razones de seguridad, asegúrese de desenchufar la toma al terminar el programa.
Desenchufe siempre su lavavajillas por la toma. No tire nunca del cable.

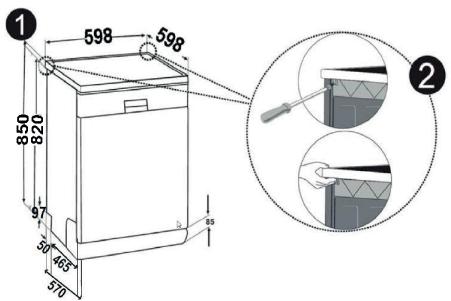

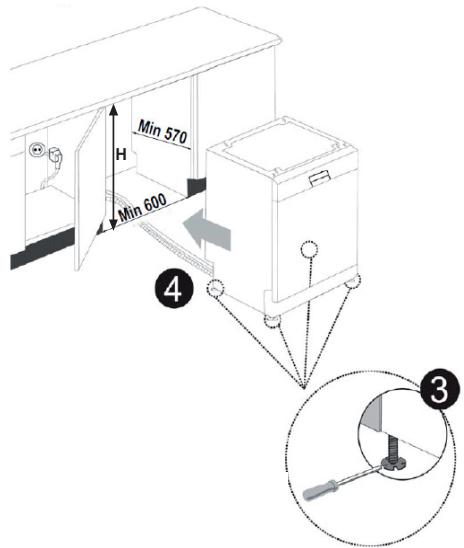

Instalación bajo una encimera
Si desea instalar su lavavajillas bajo una encimera, compruebe que dispone de espacio suficiente bajo la encimera y que la instalación eléctrica y de fontanería le permiten hacerlo. Si considera que el espacio bajo la encimera de su cocina no es suficiente para instalar su lavavajillas, retire la tapa superior del lavavajillas de la forma indicada en la Imagen ②.
OBSERVACIONES
El soporte horizontal bajo el que está instalado su lavavajillas sin su encimera debe estar estable para evitar cualquier desequilibrio.
Para retirar la tapa superior del lavavajillas, quite los tornillos que la sostienen situados en la parte trasera del lavavajillas. Después, empuje el panel 1 cm desde delante hacia atrás y retírelo.
Ajuste las patas del lavavajillas en función de la pendiente y del nivel del suelo. Instale su lavavajillas empujándolo bajo la encimera y con cuidado de no doblar ni aplastar los tubos.
| Producto |
| Sin aislamento | Con aislamento |
| Todo los productos | Para la 2a bandeja | Para la 3a bandeja |
| Altura | 820 mm | 830 mm | 835 mm |
OBSERVACIONES
Una vez que se ha retirado la tapa superior, el lavavajillas se debe colocar en un lugar cerrado cuyas dimensiones se indican a continuación (véase fig. 4).
- Compruebe que las características técnicas de la red eléctrica y del suministro de agua corresponden a los valores indicados en las instrucciones de instalación del aparato.
- Retire todos los materiales del embalaje del interior del aparato.
- Ajuste la descalcificación del agua.
- Añada 2 kg de sal en el compartimento de sal y rellénelo con agua hasta el borde.
- Rellene el compartimento con abrillantador.
Importancia del nivel de cal en el agua
Para obtener los resultados óptimos, el lavavajillas debe funcionar con agua blanda, con menos cal. Por defecto, los residuos de cal blanca se depositan en la vajilla y en el interior del aparato, afectando negativamente al rendimiento del aparato en el lavado y abrillantado, así como al brillo de su vajilla. Cuando el agua pasa a través del descalcificador, se desprende de los iones responsables de su dureza y alcanza el grado deseado para obtener los mejores resultados posibles en el lavado. Según el grado de dureza del agua, estos iones se acumulan rápidamente en el interior del sistema de descalcificación. Es necesario, por tanto, recargar el sistema de descalcificación añadiendo sal especial para lavavajillas para que funcione correctamente durante el siguiente lavado.
Poner sal en el depósito del descalcificador de agua
Utilice sal específica para descalcificación para lavavajillas. Para introducir la sal en el depósito del descalcificador, retire primero la bandeja inferior y, debajo, desenrosque el tapón girándolo en el sentido inverso de las agujas del reloj. ①②
Cuando utilice por primera vez el lavavajillas, rellene el depósito con 2 kg de sal y complételo con agua ③ hasta alcanzar el nivel más alto del depósito. Si el lavavajillas trae embudo, ④ este le facilitará el llenado de sal.
Limpie la rosca y vuelva a enroscar el tapón. Debe quitar la sal que haya podido derramarse por un lado del depósito, sobre el fondo de acero inoxidable. Si no desea comenzar un lavado inmediatamente después de haber rellenado el compartimento de sal, comience un programa corto de lavado para evitar daños de corrosión en el interior del lavavajillas provocados por el desbordamiento de sal en el aparato durante el proceso de rellenado. Así, el exceso de sal se eliminará inmediatamente en el momento del lavado.
Cuando su lavavajillas comience a funcionar, el depósito de sal se llenará de agua. Por ello, rellene el depósito con sal antes de comenzar a utilizar su aparato (como se indica anteriormente).
No lo rellene completamente si utiliza sal en pastillas. Le recomendamos utilizar sal en grano o en polvo. Nunca ponga sal de mesa en su aparato, ya que podrá alterar el funcionamiento del descalcificador con el tiempo.
Cuando se encienda el testigo indicador de sal que se encuentra en el panel de mando, vuelva a rellenar el depósito de sal.
Tira de control de la dureza del agua
La eficacia del lavado de su lavavajillas depende del grado de dureza del agua del grifo. Por esta razón, su lavavajillas cuenta con un sistema que reduce la dureza del agua que recibe. La eficacia del lavado aumenta con un buen ajuste del sistema. Para conocer el nivel de dureza del agua en su zona, contacte con el abastecedor de agua. Como alternativa, puede hacer una prueba con la tira de control (si se proporciona junto con su lavavajillas). Este control le permitirá modificar los ajustes del descalcificador.
Abra la tira de control.
Deje correr el agua del grifo durante 1 minuto.
Coloque la tira de control dentro del agua durante un segundo.
Retire la tira de control y sacúdala.
Espere 1 minuto.
Ajuste su electrodoméstico en función del grado de dureza del agua constatado en la tira.
Nivel 1: Agua sin cal
Nivel 2: Agua con muy poca cal
Nivel 3: Agua con poca cal
Nivel 4: Agua con un contenido medio de cal
Nivel 5: Agua con cal
Nivel 6: Agua con mucha cal
Tabla de ajustes según la dureza del agua
| Nivel de dureza del agua | Dureza alemana (dH) | Dureza francesa (dF) | Durezabritánica (dE) | Indicador del nivel de dureza |
| 1 | 0-5 | 0-9 | 0-6 | Se muestra L1 |
| 2 | 6-11 | 10-20 | 7-14 | Se muestra L2 |
| 3 | 12-17 | 21-30 | 15-21 | Se muestra L3 |
| 4 | 18-22 | 31-40 | 22-28 | Se muestra L4 |
| 5 | 23-31 | 41-55 | 29-39 | Se muestra L5 |
| 6 | 32-50 | 56-90 | 40-63 | Se muestra L6 |
Si el grado de dureza es superior a 90 dF (dureza francesa) o si utiliza agua de pozo, le recomendamos utilizar un filtro y un dispositivo de tratamiento del agua.
Si el nivel de dureza del agua está por encima de 90 dF (dureza francesa) o si usa agua de pozo, se recomienda usar un filtro y un dispositivo de tratamiento de agua.
Una vez que la máquina se reinicia, la puerta está abierta,
presionando la tecla de programa 2, encienda la máquina con la tecla de encendido. 1
Siga tocando la tecla de programa hasta que aparezca "SL" en la pantalla. 3
Suelte la tecla de programa cuando "SL" desaparezca de la pantalla. 3
La configuración de dureza actual se muestra en la pantalla. 3
Presione la tecla táctil del programa 2 para seleccionar el nivel deseado de acuerdo con la Tabla de ajuste de la dureza del agua.
Al presionar el botón táctil 2 del programa aumenta la dureza del agua.
El nivel de dureza cambia del Nivel 6 al Nivel 1 cuando se presiona la tecla de programa.
Para guardar la configuración en la memoria, apague la máquina. 1
NOTA: Durante el primer ajuste del nivel de dureza, la configuración predeterminada es el nivel 3.
detergente
Use un detergente específicamente diseñado para lavavajillas domésticos. Los productos de limpieza que contienen fosfatos y cloro están disponibles en el mercado. Coloque el detergente en el compartimento antes de encender el aparato. Mantenga los detergentes en lugares frescos y secos, fuera del alcance de los niños. Respete las cantidades para preservar el medio ambiente.
C
Utilización del aparato
Utilización del aparato
C
yosed
No rellene el compartimento con más detergente del necesario, su vajilla podrá rayarse y el detergente podrá disolverse mal. Para más información sobre el detergente que utilice, consulte directamente al fabricante del detergente.

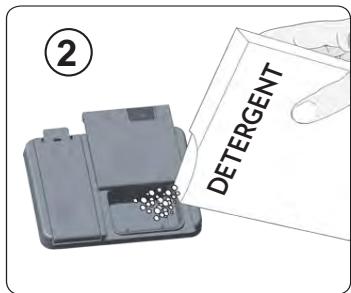

Llenado del compartimento de detergente
Pulse el pestillo para abrir el compartimento de detergente, como se indica en la imagen. Se puede medir la cantidad correcta de detergente gracias a las marcas presentes en el compartimento para detergente. El compartimento de detergente puede contener hasta 40 cm3 de detergente. Abra el envase de detergente para lavavajillas y vierta en el compartimento grande 25 cm3 de detergente si su vajilla está muy sucia o 15 cm3 si su vajilla está poco sucia.
Si su vajilla ha permanecido sucia durante mucho tiempo, tiene residuos de alimentos secos o ha cargado el lavavajillas en exceso, vierta 5 cm3 de detergente en el compartimento de prelavado y ponga en marcha su electrodoméstico. Según el grado de suciedad de la vajilla y la dureza del agua de su zona, debe adaptar la cantidad de detergente utilizado en su electrodoméstico.
Detergentes combinados
Los fabricantes de detergentes también proponen detergentes combinados, como 2 en 1, 3 en 1, 5 en 1, etc.
Los detergentes 2 en 1 contienen detergente + sal o abrillantador. Cuando se utilizan los detergentes 2 en 1, hay que tener en cuenta las funciones de la pastilla. Los demás detergentes en pastilla contienen detergente + abrillantador + sal + otras muchas funciones.
De manera general, los detergentes combinados dan resultados correctos únicamente en ciertas condiciones de uso. Estos detergentes contienen abrillantador y/o sal en cantidades predefinidas.
Cuando use este tipo de productos:
- Compruebe siempre en las características del producto que se trata, efectivamente, de un producto combinado.
- Compruebe que el detergente utilizado es idóneo para la dureza del agua de la red de abastecimiento que suministra el agua al electrodoméstico.
- Siga las instrucciones que figuran en el embalaje de estos productos.
- Si estos detergentes se presentan en pastillas, no los coloque nunca en la cuba del lavavajillas o en la cesta para cubiertos. Coloque siempre las pastillas en el compartimento del dispensador de detergente.
- Estos detergentes solo dan buenos resultados para ciertos tipos de uso. Si utiliza este tipo de detergentes, debe contactar al fabricante e informarse sobre las condiciones de uso correctas.
- Contacte al fabricante del detergente si no obtiene buenos resultados en el lavado de su vajilla (si su vajilla tiene restos de cal o si permanece húmeda) después de haber utilizado detergentes 2 en 1 o 3 en 1. La
garantía de su electrodoméstico no incluye las reclamaciones debidas al uso de este tipo de detergentes.
Consejos de utilización:
Para obtener buenos resultados cuando utilice detergentes combinados, añada sal y abrillantador en los distribuidores correspondientes y regule la dureza del agua y el dosificador del abrillantador en la posición más baja.
ATENCIÓN
Para los programas cortos, es preferible utilizar detergentes en polvo en lugar de pastillas. En efecto, según los fabricantes, las pastillas se disuelven de forma diferente en función de la temperatura y de la duración del ciclo de lavado.
Si encuentra algún problema utilizando este tipo de detergente que no había tenido antes con su lavavajillas, póngase en contacto directamente con el fabricante del detergente.
Si decide utilizar detergentes combinados
- Reliene los compartimentos de sal y de abrillantador.
- Ajuste la dureza del agua en la posición más elevada y realice un lavado en vacío.
- Ajuste la dureza del agua.
- Ajuste el dosificador del abrillantador según el resultado deseado.
Carga del abrillantador y ajuste
Para llenar el compartimento del abrillantador, abra la tapa del compartimento del abrillantador. Llene el compartimento con abrillantador hasta el nivel MAX y cierre la tapa. Tenga cuidado de no llenar en exceso el compartimento del abrillantador y limpie cualquier derrame.
Para cambiar el nivel del abrillantador, siga los siguientes pasos antes de encender la máquina:
- Pulse el botón de programa y manténgalo pulsado.
- Encienda la máquina.
- Mantenga pulsada la tecla de programa hasta que "rA" desaparezca de la pantalla. Al ajuste del abrillantador le sigue el ajuste de la dureza del agua.
- El electrodoméstico mostrará la configuración actual.
- Ajuste el nivel pulsando los botones (+) y (-).
- Apague la máquina para guardar el ajuste.
El ajuste de fábrica es "4".
Si los platos no se están secando bien o están manchados, aumente el grado. Si se forman manchas azules en sus platos, disminuya el nivel.
| Grado | Dosis de abrillantador | Indicator |
| 1 | Abrillantador no dispenso | En la pantalla aparece r1. |
| 2 | Se dispensa 1 dosis | En la pantalla aparece r2. |
| 3 | Se dispensan 2 dosis | En la pantalla aparece r3. |
| 4 | Se dispensan 3 dosis | En la pantalla aparece r4. |
| 5 | Se dispensan 4 dosis | En la pantalla aparece r5. |
ATENCIÓN
Utilice solo abrillantadores adaptados para lavavajillas. Si rebasa la cantidad de producto, los residuos del abrillantador crearán una gran cantidad de espuma y la calidad del lavado se verá afectada: limpie el exceso de abrillantador con un paño.
Utilización
Carga del lavavajillas
Si introduce correctamente la vajilla en el lavavajillas, lo utilizará de la mejor forma posible en términos de consumo de energía y de rendimientos de lavado y secado. Su electrodoméstico contiene dos bandejas de carga. Puede utilizar la bandeja inferior para colocar los utensilios redondeados y profundos, tales como botes con asas grandes, tapas, platos, cacerolas o cubiertos.
La bandeja superior está destinada a los platitos pequeños, platos de postre, cuencos, tazas y vasos. Apoye las copas contra el borde de la bandeja, las rejillas móviles o la rejilla de soporte de vasos y no contra los demás utensilios. No deje caer los vasos altos los unos contra los otros; no tendrán estabilidad y podrían romperse.
Es preferible colocar los objetos finos y estrechos en las zonas centrales de las bandejas. Puede colocar las cucharas entre los demás cubiertos para impedir que se peguen las unas a las otras. Para obtener mejores resultados, le aconsejamos utilizar la rejilla para cubiertos. Para evitar cualquier daño, coloque siempre los objetos punzantes y con mango largo, como los tenedores de servir, cuchillos de pan, etc., con la punta hacia abajo u horizontalmente en las bandejas.
ATENCIÓN
Coloque sus cubiertos en el electrodoméstico de forma que no impidan la rotación de los brazos de aspersión inferior ni superior.

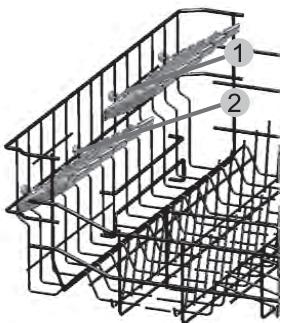

Bandeja superior
Estos soportes han sido concebidos para mejorar la capacidad de la bandeja superior. Puede colocar los vasos y tazas en los soportes. Puede abrir la altura de estos soportes. Gracias a esta función, podrá colocar vasos con distintas alturas en los soportes.
Gracias a los plásticos con altura ajustable que se han colocado sobre la bandeja, PODRÁ utilizar sus soportes en 2 alturas distintas. Además, PODRÁ poner tenedores, cuchillos y cucharas largos sobre estos soportes de manera lateral, para evitar que bloqueen la rotación de la hélice.

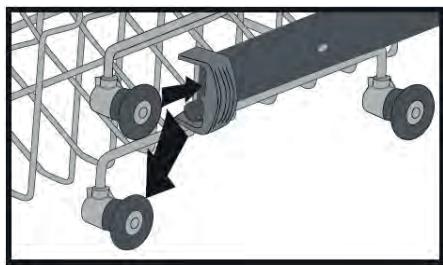

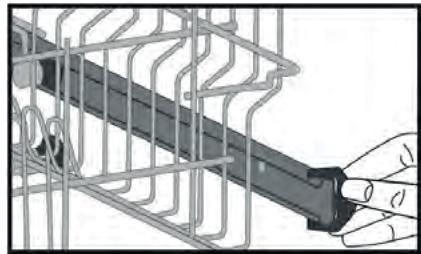

Ajuste de la bandeja superior
La bandeja superior de su electrodoméstico está en una posición alta. Cuando la bandeja está en esta posición, puede colocar piezas grandes, como sartenes, etc., en la bandeja inferior. Cuando coloque la bandeja superior en una posición baja, podrá colocar y lavar los platos grandes en la bandeja superior.
Utilice las ruedas para cambiar la altura de la bandeja. Abra las piezas que se encuentran al final de los rieles de la bandeja superior girándolas hacia los lados y tire de la bandeja. Cambie la posición de las ruedas, vuelva a montar la bandeja en los rieles y cierre las partes de la bandeja. Así, la bandeja superior se encuentra en posición baja.
Bandeja inferior

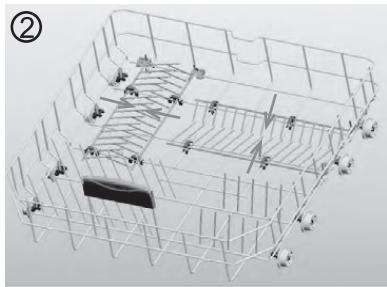

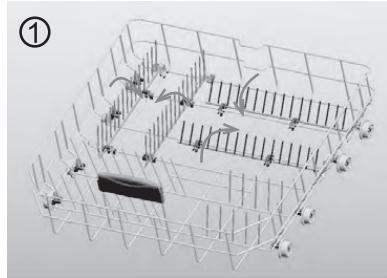

Bandeja ajustable
Si su lavavajillas está equipado de esta función, podrá modificar la posición de los soportes en la bandeja inferior para poder colocar la vajilla voluminosa: cacerolas, sartenes, etc. Estos soportes se pueden ajustar por separado para optimizar el espacio disponible bajándolos o dejándolos en posición vertical.

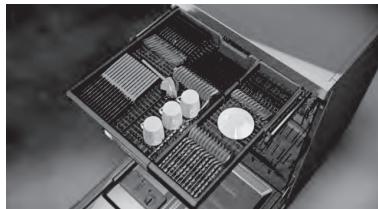

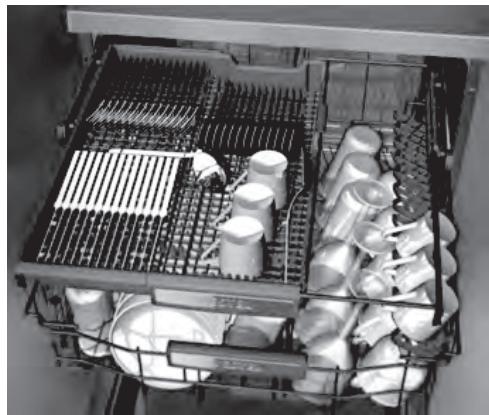

La cesta para cubiertos superior
La cesta para cubiertos superior ha sido creada para permitirle meter los tenedores, las cucharas, los cuchillos, los cucharones largos y objetos pequeños.
Dado que puede retirarse fácilmente del aparato, le permitirá sacar la vajilla a la vez que la bandeja en el lavado.
C

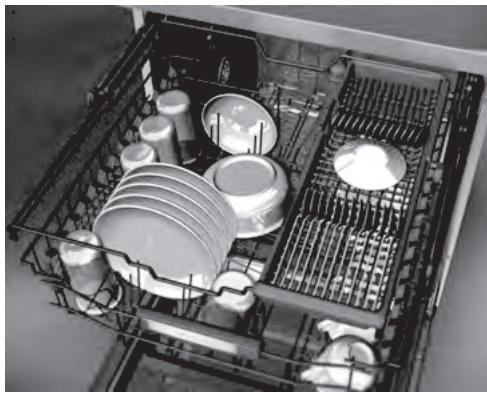

Utilización del aparato
eannnnnne
La cesta para cubiertos superior está formada por dos piezas: si desea hacer sitio para poner vajilla en el panel superior, puede quitar la parte derecha o izquierda de la cesta para cubiertos superior para crear más espacio.
OBSERVACIONES
Los cuchillos y otros objetos cortantes deben colocarse en horizontal en la cesta para cubiertos.
Otras cargas de las bandejas

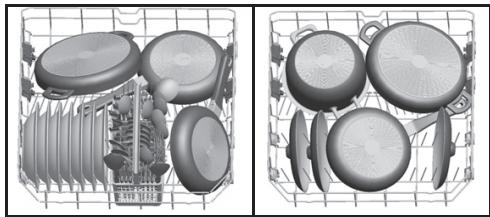

Bandeja inferior

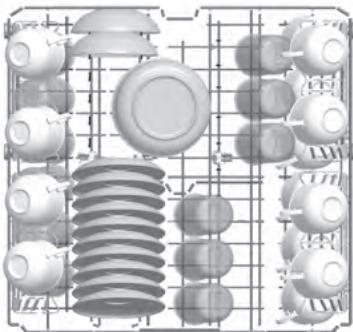

Bandeja superior

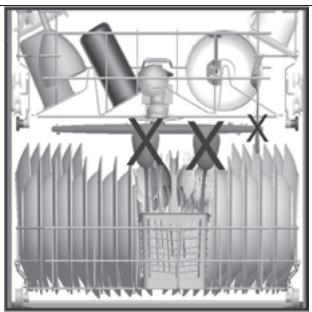

Cargas incorrectas
Utilización del aparato
C
Español

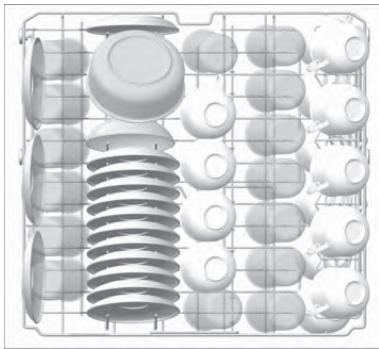

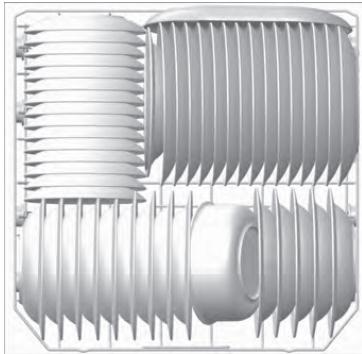

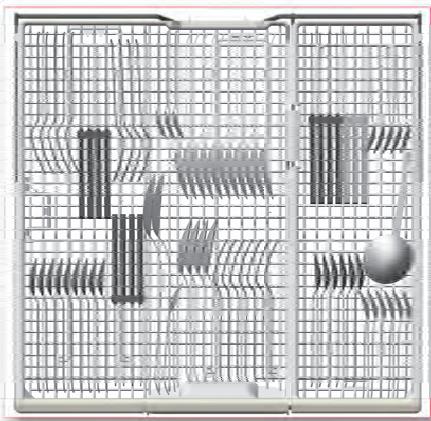

Carga estándar y datos de las pruebas
Capacidad: Bandejas superior e inferior: 15 cubiertos. La bandeja superior debe colocarse en posición baja.
Detergente/Proyecto de lavado 5 + 25cm3 , según las normas internacionales EN50242-DIN 44990 IEC 436 /Ajuste del dispensador del abrillantador: 4.
Programa de prueba
Económico a 50°C , según la norma internacional EN 50242.
Descripción del programa
Elementos de los programas
| N.° de programa | |
| Nombres y temperatas de los programas | Prelavado (P1) | Rápido 30' 40°C(P2) | Eco (referencia) 50°C (P3) | Súper 50' 65°C (P5) | Higiene 60 °CP6) | Delicado automático 30-50°C (P7) | Normal automático 50-60°C | Intensivo automático 60-70 °C (P8) |
| Tipo de restos de alimentos | Prelavado para enjuagar yvoltar los restos antes de la carga completa.Luego, selección un programa. | Café, leche, tí, carnes frias yverduras que no se hayan mantenido durante mucho tiempo. | Café, leche, tí, carnes frias yverduras que no se hayanostenido durante mucho tiempo. | Sopas, salsas, pasta, huevos, arrocescocinados,patatas, platos hechos al horno yalimentos fritos. | Vajilla con suciedad densa que se haakenido durante mucho tiempo o querequiree unlavado higiénico. | | | |
| Nivel de sueidad | | ligero | medio | medio | alto | ligero | alto | alto |
| Cantidad de detergenteB: 25 cm3/15 cm3A: 5 cm3 | | A+B | A+B | A+B | A+B | A+B | A+B | A+B |
| Lavado a 35 °C | Lavado a 40°C | Lavado a 50°C | Lavado a 65°C | Lavado a 60°C | La fase de lavado se determina automatisticallysegún el nivel de sueidad. |
| Enjuague caliente | Enjuague frío | Enjuague frío | Enjuague tibio | Lavado a 65°C |
| Fin | Enjuague caliente | Enjuague caliente | Enjuague caliente | Enjuague frío |
| Fin | Secado | Fin | Lavado a 50°C |
| | Fin | | Enjuague caliente |
| | | | Secado |
| | | | Fin |
| Nombres yprograma(min) | 14 | 30 | 171 | 50 | 154 | 64-91 | 100-132 | 111-179 |
| Consumoeléctrico(Kw/hora) | 0,57 | 0,88 | 0,94 | 1,29 | 1,75 | 0,80-0,90 | 1,13-1,46 | 1,30-1,95 |
| Consumo deagua(litros) | 7,7 | 10,9 | 9 | 10,7 | 18,5 | 10,6-17,7 | 10,9-18,6 | 12,3-24,6 |
Advertencia: Los programas cortos no incluyen un bajo de secado. Los valores indicados anteriormente son los valores obtenidos en laboratorio de conformidad con las normas pertinentes. Estos valores pueden cambiar dependiendo de las condiciones de uso del producto y del entorno (tensión de la red, presión del agua, temperatura de entrada del agua y temperatura ambiente).
Si se utiliza la opción Media-carga, los valores que figuran en la lista de programas se presentarán de la siguiente forma:
Español
| Periodo del programa | 15 | 18 | 30 | 137 | 46 | 87 | 93 | 79 | 102 | 159 |
| Consumo electrico (Kw/hora) | 0.02 | 0.57 | 0.74 | 0.77 | 1.23 | 1.34 | 1.33 | 0.87 | 1.11 | 1.58 |
| Consumo de agua (litros) | 4.2 | 7.7 | 10.9 | 9.5 | 10.7 | 11.1 | 11.1 | 9.9-13.7 | 10.5-14.3 | 11.9-19.9 |
Dual wash (Doble lavado): Gracias a un motor a velocidad variable, los platos más delicados que se encontrarán en la bandeja superior se lavan con una presión de agua más baja, mientras que los platos más sucios de la bandeja inferior se lavan con una presión mayor. Internacionalmente, el concepto de seresecados y seresucios al mismo tiempo.
El programa Jetwash (Lavado con chorros de agua) 18 min está recomendado para la vajilla menos sucia o que ha estado sucia poco tiempo. Conviene para la vajilla de cuatro personas. Jetwash 18 min. Solo se debe utilizar un detergente en polvo. Los valores anteriores corresponden a valores obtenidos en condiciones de laboratorio conforme a las normas aplicables. Estos valores pueden variar en función de las condiciones de utilización y del entorno (tensión de la red, presión de agua, temperatura de entrada de agua y temperatura ambiente). El consumo eléctrico en modo Desactivado y Activado se ha medido conforme a la norma EN 62301. El parámetro Ecomodo de la pantalla debe estar ajustado en su posición.
Selección del programa y puesta en marcha del aparato

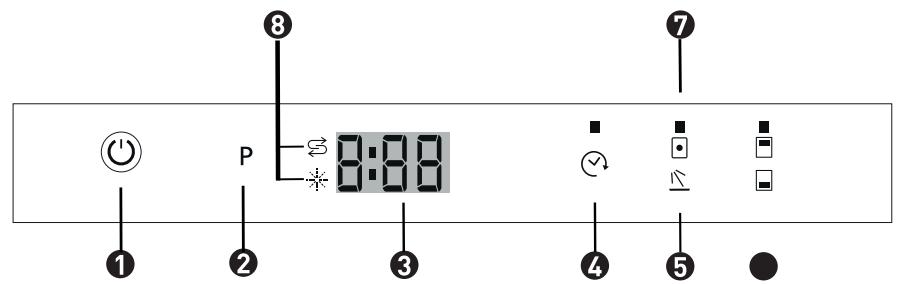

Botón de encendido/apagado 2 Programa de tecla táctil 3 Pantalla de visualización del programa Tecla táctil de inicio diferido Toque de ahorro de energía 6 Botón táctil a mitad de energía (1/2) 7 Tableta de detergente con almohadilla táctil (botón 3 en 1) 8 Indicador de advertencia de sal Indicador de advertencia de producto de enjuague
Botones
(1.) Botón de encendido / apagado
Cuando se presiona la tecla de encendido / apagado, aparecen dos guiones en la pantalla del programa. Toque el botón táctil de encendido / apagado con su dedo durante un segundo para encender o apagar la máquina.
(2.) Tecla táctil de programa
Use el panel táctil del programa para seleccionar un programa adecuado para sus platos.
(3.) Pantalla de visualización del programa
La pantalla de visualización del programa muestra la duración del programa y el tiempo restante durante la ejecución del programa. También puede seguir los programas seleccionados en esta pantalla.
(4.) Tecla táctil de inicio diferido
Puede retrasar el inicio de un programa seleccionado de 1 a 19 horas presionando la tecla táctil de inicio diferido. Cuando se pulsa el botón de inicio retardado, se muestra "1h" en la pantalla del programa. Si continúa presionando la tecla táctil de inicio diferido, la duración aumenta de 1 a 19 en la pantalla. El inicio diferido se puede activar seleccionando el tiempo de demora y el programa de lavado deseado con el botón táctil del programa. También es posible seleccionar el programa al principio y luego el inicio diferido, dependiendo del último valor ingresado. Para cancelar el inicio diferido, seleccione un temporizador de retardo "0h" o mantenga presionado el botón táctil del programa durante 3 segundos. La pantalla le informará durante cuántos segundos debe presionar la tecla para cancelar el retraso.
Nota: Cuanto más tiempo permanezca en la tecla táctil del inicio retardado, más rápido será el tiempo de desplazamiento (la velocidad de cambio es proporcional a la duración de la presión). Cuando se pulsa la tecla táctil de inicio diferido durante un período de tiempo muy largo, el controlador se detiene y muestra "h: 00".
(5) Tecla táctil de ahorro de energía
La opción de ahorro de energía activa el sistema de puerta abierta al final del programa. El sistema de apertura automática de la puerta proporciona un buen rendimiento de secado para bajas temperaturas de enjuague y reduce el consumo de energía.
Al usar la función 1/2, se pueden realizar tres tipos de lavado, que corresponden a la canasta inferior, la canasta superior o las dos cestas.
Si tiene pocos platos en la máquina y desea lavarlos, puede activar la función de media carga disponible para algunos programas. Si tiene platos en ambas cestas, presione la tecla 1/2 y encienda ambas luces.
Si tiene platos en la cesta superior, presione el botón 1/2 y encienda la luz superior. Como este solo limpia los artículos en la canasta superior, asegúrese de que la canasta inferior está vacía.
Si tiene platos en la cesta superior, presione el botón 1/2 y encienda la luz inferior. Como este solo limpia los artículos en la canasta inferior, asegúrese de que la parrilla superior esté vacía.
7.) Tableta de detergente con almohadilla táctil (botón 3 en 1)
Presione la almohadilla táctil del detergente en una tableta cuando use detergentes combinados, incluidos sal y abrillantador.
8.) Indicador de advertencia de sal
Para determinar si hay suficiente sal de suavizante en la máquina, verifique si la luz de advertencia de sal está encendida en la pantalla. Cuando la luz de advertencia de sal comience a encenderse, agregue sal al compartimiento de sal.
Indicador de advertencia de aclarado
Para determinar si hay suficiente abrillantador en la máquina, verifique si la luz de advertencia de abrillantador está iluminada en la pantalla. Cuando se encienda la luz del abrillantador, agregue abrillantador al compartimiento de abrillantador.
Fin del programa
La máquina hará sonar una alarma audible 5 veces cuando el programa haya finalizado. Cuando la puerta se abra después del final del programa de lavado seleccionado, la alarma audible se detendrá y el carácter "0" aparecerá en la pantalla.
Nota: Cada vez que se enciende la máquina, el programa Eco y la opción de ahorro de energía se activan por defecto y las opciones seleccionadas previamente se cancelan. Cuando selecciona programas que no sean Eco, el icono de ahorro de energía desaparece.
Comenzando con la máquina
1- Toque la tecla de encender / apagar. Cuando la máquina está en funcionamiento, cuando se presiona la tecla táctil de inicio / detener (1), aparecen dos guiones en la pantalla del programa. 2- Durante la selección de un programa con la tecla táctil del programa (2), el programa seleccionado (P1, P2, etc.) aparece en la pantalla del programa. P1 a P8 y la duración del programa se muestran alternativamente durante 3 segundos para el programa y durante 1 seg. durante la duración del programa. 3- Si lo desea, puede elegir funciones adicionales. [4-9] 4- Cierre la puerta. El programa comienza automáticamente.
Nota: Si decide no iniciar la máquina antes de seleccionar el programa, presione el botón de inicio / detención táctil (1). La máquina estará lista para la selección del nuevo programa presionando nuevamente el interruptor táctil de encendido / apagado (1). Seleccione el nuevo programa presionando la tecla de programa (2).
Seguimiento de los programas
- Cuando se abre la puerta después de que finalice el programa de lavado seleccionado, se desactivará el sonido emitido y aparecerá el carácter "0" en la pantalla (3).
- Si se abre la puerta durante el ciclo de lavado, aparecerá en la pantalla el tiempo restante del programa seleccionado [3].
- La máquina emite un sonido 5 veces cuando termina el programa.
Cambio de un programa
Para cambiar el programa mientras hay un programa de lavado en marcha:
- Abra la puerta y seleccione un nuevo programa pulsando el botón táctil de programa (2).
- Después de cerrar la puerta, el nuevo programa seleccionado empezará a partir del punto al que hubiera
llegado el programa original, pero con los parámetros (temperatura, ciclos) del nuevo programa.
Nota: Cuando vaya a abrir la puerta de la máquina para detener el programa de lavado antes de que termine,
debe abrir con cuidado la puerta, solo un poco, para evitar que se derrame el agua.
Cancelación y reinicio de un programa
Para cancelar un programa en curso o en espera:
1- Abra la puerta de la máquina. El último programa seleccionado aparecerá en la pantalla (3). 2- Presione y mantenga presionada la tecla de programa [2] durante 3 segundos. La pantalla [3] será de 3 a 1 y mostrará "0:01" para indicar que se está cancelando. 3- Una vez que la puerta está cerrada, comienza el proceso de descarga. La máquina se vaciará con agua en aproximadamente 30 segundos. Cuando se cancela el programa, la máquina hará sonar una alarma audible 5 veces.
Nota: Cuando se abre la puerta de la máquina para detener un programa de lavado antes de que termine, primero abra la puerta ligeramente para evitar fugas de agua.
Apagando la máquina
Cuando el programa esté completo, apague la máquina usando el botón táctil de encendido/apagado.
Nota: Para mejorar el rendimiento de secado, cuando la alarma audible se active al final del ciclo de lavado, deje la puerta de la máquina entreabierta para acelerar el secado o seleccione una opción de ahorro de energía antes de iniciar un programa para acelerar el rendimiento de secado.
Nota: Si la puerta de la máquina se abre durante el lavado o durante un corte de energía, la máquina reiniciará el programa cuando la puerta se cierre o cuando se restablezca la energía.
Compatibilidad de programas y funciones
| opciones | Inicio con retraso | Media cargo (modos) | Pastillas | Extra Rápido | Extra Silencioso |
| programas |
| Prelavado | X | X | X | - | - |
| Rápido 30' | X | X | X | - | - |
| Eco | X | X | X | X | X |
| Doble lavado | X | X | X | X | X |
| Súper 50' | X | X | X | - | - |
| Higiene | X | X | X | - | - |
| Delicado automático | X | X | X | - | - |
| Intensivo automático | X | X | X | - | - |
“-” indica que la función no se puede seleccionar. “x” indica que la función se puede seleccionar.
Las opciones Rapidez extra y Silencio extra no se pueden seleccionar al mismo tiempo.
Compatibilidad entre OPCIONES
| opcciones | Demi-charge | Tablette | Démarrage différé | Extra rapide | Extra silencieux | Économies d'énergie |
| media carga | - | OK | OK | OK | OK | OK |
| Pastillas | OK | - | OK | OK | OK | OK |
| Inicio diferido | OK | OK | - | OK | OK | OK |
| Extra Rápido | OK | OK | OK | - | - | OK |
| Extra Silencioso | OK | OK | OK | - | - | OK |
| ahorro de energia | OK | OK | OK | OK | OK | - |
Cómo cambiar de "MODO ECO" a "MODO NORMAL" para la opción de lámpara interior:
1- Abra la puerta del lavavajillas y presione el botón de encendido/apagado. (1) (Si está en la posición de apagado). 2- Presione las teclas táctiles "Tableta / Ahorro de energía" y "Inicio diferido" simultáneamente durante 5 segundos. 3- "IL0" se mostrará en la pantalla (3) durante 2 segundos para indicar que el "Modo normal" se selecciona para la opción de lámpara interior. 4- Una vez que se seleccione "Modo normal", la lámpara interior se encenderá cuando la máquina esté alimentada y la puerta de la máquina esté abierta.
Cómo cambiar de "MODO NORMAL" a "MODO ECO" para la opción de lámpara interior:
1- Abra la puerta del lavavajillas y presione el botón de encendido/apagado (1) (si está en la posición de apagado). 2- Presione los botones táctiles "Tableta / Ahorro de energía" y "Inicio diferido" simultáneamente durante 5 segundos. 3- "IL1" se mostrará en la pantalla (3) durante 2 segundos para indicar que se seleccionó "Modo Eco" para la opción de lámpara interior. La luz interior se encenderá y apagará (parpadeará rápidamente) para indicar que la selección está activada. 4- Una vez que se active el "Modo Eco", la luz interior se encenderá durante 4 segundos y luego se apagará. Si el usuario interviene en la máquina, por ejemplo presionando una tecla, el ciclo del Modo Eco comenzará desde el principio (luz encendida durante 4 segundos y luego apagada).
Nota: La lámpara interior viene configurada de fábrica en "IL1".
Configuración de alarma de sonido
El nivel de la alarma audible se puede ajustar.
1- Presione el botón de encendido/apagado. (1) (Si está en posición de parada). 2- Presione las teclas táctiles "Tableta / Ahorro de energía" (5,9) y "Extra rápido / silencioso" (7,8) durante 3 segundos al mismo tiempo para ajustar el nivel. 3- Cuando presiona las teclas táctiles "Tableta / Ahorro de energía" (5,9) y "Extra rápido / silencioso" (7,8) (durante 3 segundos), la pantalla muestra un carácter contando de 3 a 1.
- Si el volumen está configurado por primera vez, al final de 3 segundos, "S03" aparece en la pantalla.
- Si el ajuste se hace antes, al final de 5 segundos, el
nivel programado se visualiza en la pantalla (de "S00" a "S03").
El usuario puede disminuir o aumentar el nivel de sonido con las teclas táctiles « Tableta "y" Extra rápido / silencioso "(7,8). Los caracteres deben ser: Para ajustar el volumen de la alarma 1) Presione la tecla táctil "Extra rápido" / silencioso 7.8 2) La pantalla (3) cambia de "S00" a "S03":
- Para disminuir el volumen de la alarma
1) Presione el panel táctil "Tableta / Ahorro de energía". 5.9 2) La pantalla (3) cambia de "S03" a "S00". "S00" indica que todos los timbres están deshabilitados. 4- Para salir del modo de ajuste de volumen, apague la máquina. El nivel de volumen seleccionado se almacena en la memoria.
Nota: desde el nivel de volumen "3" a "1", el nivel de sonido se reduce en un intervalo dependiendo del nivel de sonido.
Mantenimiento y limpieza
Una limpieza regular de su electrodoméstico prolongará su vida útil.
En el interior de la cuba se puede acumular grasa y cal. En ese caso:
- Rellene el compartimento con detergente, seleccione un programa a alta temperatura y ponga el electrodoméstico en marcha sin vajilla. Si este procedimiento resulta insuficiente, utilice productos de limpieza especiales disponibles en el mercado. (Productos de limpieza especiales para lavavajillas).
Limpieza de las juntas de la puerta
- Para limpiar todos los residuos acumulados en las juntas de la puerta, lave habitualmente las juntas con un paño húmedo.
Limpie los filtros después de cada lavado y los brazos de aspersión al menos una vez al mes. Desenchufe su electrodoméstico y cierre el grifo de entrada de agua antes de empezar a limpiar. No utilice un producto abrasivo. Limpie el electrodoméstico con un producto suave y un paño húmedo.
Filtros
Compruebe si se han acumulado restos de alimentos en el filtro y el microfiltro. En caso de presencia de restos de alimentos, quite los filtros y límpielos con cuidado con agua.
a. Microfiltro exterior b. Filtro de residuos interior c. Filtro tamiz de metal o plástico

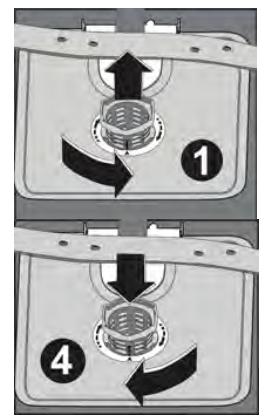

Para SACAR y limpiar el grupo de filtrado, gírelo en el sentido contrario al de las agujas del reloj y quítelo levantándolo ①.
Tire hacia arriba y quite el filtro de metal o plástico ③.
Después, separe el filtro de residuos y el microfiltro ②.
Enjuague los filtros bajo el grifo con abundante agua. Vuelva a colocar el filtro de residuos en el microfiltro con
cuidado de hacer coincidir las MARCAS de referencia. Fije el microfiltro bajo del filtro de metal o plástico y gírelo en el sentido que indica la flecha; todo se quedará bloqueado cuando la flecha esté visible en el microfiltro ④.
- No utilice nunca el lavavajillas sin filtro.
- Una instalación incorrecta del filtro disminuirá la eficacia del aparato.
- La limpieza de los filtros es esencial para el correcto funcionamiento del electrodoméstico.
Brazo de aspersión
Compruebe que los surtidores superiores e inferiores de los brazos de aspersión no estén obstruidos. Si están obstruidos, quite los brazos de aspersión y límpielos con agua corriente.
El brazo de aspersión inferior se quita tirando de él hacia arriba. En cuanto al brazo superior, quite la tuerca girándola hacia la izquierda. Cierre bien la tuerca al volver a instalar el brazo de aspersión superior.
Filtros del tubo de entrada de agua
El filtro del tubo de entrada de agua impide que su aparato se averíe debido a cualquier impureza (arena, arcilla, óxido, etc.) que se encuentre eventualmente en la red de abastecimiento o en el sistema de tubería inferior y evita cualquier otra molestia, como el amarilleo de la vajilla o la formación de residuos después del lavado. Compruebe con regularidad el filtro y el tubo de entrada de agua y límpielos si fuera necesario. Para limpiar el filtro, cierre el grifo y quite el tubo. Quite el filtro del tubo y el filtro del lado de la entrada del lavavajillas y límpielos bajo el grifo. Vuelva a colocar los filtros limpios y el tubo en su sitio.
Qué hacer en caso de avería
Español
| CÓDIGO DE ERROR | DESCRIPICón DEL ERROR | CONTROL |
| F5 | Alimentación de agua inapropiada. | Compruebe que el grifo de entrada de agua está Completely abierto y que no haya una interrupción del suministro.
Cierre el grifo de entrada de agua, separe el tubo de entrada de agua del grifo y limpie el filtro del extremo del empalme del tubo.
Vuelva a poder en marcha su aparato y contacte con el servicios de mantenimiento si el error continua. |
| F3 | Fallo en la entrada de agua continua. | Cierre el grifo.
Contacte al service de mantenimiento. |
| F2 | Impossible evacuar el agua residual contentada en el aparato. | El tubo de evacuación está obstruido.
Los filtros del lavavajillas peuvent estar obstruidos.
Apague y bajo vuelva a encender su lavavajillas y active el control de anulación del programa.
Si el error continúa, contacte al service postventa. |
| F8 | Fallo del elemento calefactor. | Contacte al service de mantenimiento. |
| F1 | La alarma se activa para prevenir derames de agua. | Apane su aparato y ciderre el grifo.
Contacte al service de mantenimiento. |
| FE | Tarjeta electrónica defectuosa. | Contacte al service de mantenimiento. |
| F7 | Fallo por recalentimiento (la temperatura del aparato esblemado elevada). | Contacte al service de mantenimiento. |
| F9 | Fallo por la posición del racor doble. | Contacte al service de mantenimiento. |
| F6 | Sensor de calor defectuoso. | Contacte al service de mantenimiento. |
El programa no se pone en marcha
- Compruebe que la toma de corriente está enchufada.
- Compruebe los fusibles de su instalación.
- Compruebe que el grifo de entrada de agua está abierto.
- Compruebe que ha cerrado la puerta del lavavajillas.
- Compruebe que ha apagado el electrodoméstico pulsando el botón Inicio/Parada.
- Compruebe que los filtros de entrada de agua y los filtros del lavavajillas no estén obstruidos.
Los testigos luminosos Lavado y Fin parpadean sin interrupción
- La alarma antidesbordamiento está activa.
- Cierre el grifo y póngase en contacto con el servicio postventa.
Los testigos luminosos de desarrollo del ciclo no se apagan antes de un lavado
- Pulse la tecla Inicio/Parada para apagar el electrodoméstico.
Quedan restos de detergente en el compartimento de detergente:
Ha introducido el detergente en el compartimento cuando aún estaba húmedo. Compruebe que el compartimento está seco antes de introducir el detergente.
- Queda agua en el interior del electrodoméstico al final del programa
- El tubo de vaciado está aplastado o plegado.
- Los filtros interiores están obstruidos.
- El programa no se ha terminado aún.
El electrodoméstico se detiene durante el lavado
- Avería de la corriente eléctrica.
- Tubo de entrada de agua.
- Programa en modo suspendido.
Se oyen ruidos provocados por el movimiento de la vajilla y por golpes durante el lavado
- La vajilla no está colocada correctamente.
- El brazo de aspersión choca contra la vajilla.
Quedan restos de alimentos en la vajilla.
- La vajilla está mal colocada en el lavavajillas; el agua rociada por los brazos de aspersión no alcanza los sitios mal lavados.
- La bandeja está demasiado cargada.
- La vajilla se roza entre ella.
- La cantidad de detergente no es suficiente.
- El programa seleccionado no es el adecuado y la temperatura no es suficientemente elevada.
- El brazo de aspersión está obstruido por restos de alimentos.
- Los filtros interiores están obstruidos.
- Los filtros están mal colocados.
- La bomba de evacuación está bloqueada.
Presencia de manchas blancas en la vajilla.
- La cantidad de detergente no es suficiente.
- El ajuste del dosificador de abrillantador está demasiado bajo.
- Falta de sal regeneradora a pesar del alto grado de dureza del agua.
- El ajuste del descalcificador es demasiado bajo.
- Tapa del compartimento de sal mal cerrada.
La vajilla no se seca
- Se ha seleccionado un programa sin secado.
- El ajuste del dosificador de abrillantador está demasiado bajo.
- Se ha sacado la vajilla del aparato demasiado rápido.
Presencia de manchas de óxido en la vajilla
Vajilla de acero inoxidable de mala calidad. - Cantidad de sal en el agua de lavado elevada.
- Tapa del compartimento de sal mal cerrada.
- Se ha introducido demasiada sal en el lavavajillas. La sal se ha salido en la cuba.
- Puesta a tierra defectuosa.
Llame al servicio postventa si el problema continúa después de haber realizado todos los controles mencionados o en caso de un mal funcionamiento no descrito anteriormente.
- Siempre que no utilice su aparato: Desenchúfelo y corte el agua.
- Deje la puerta ligeramente entreabierta para impedir la formación de olores desagradables.
- Mantenga limpio el interior del aparato.
- Eliminación de gotas de agua en la vajilla:
- Lave la vajilla con el programa intensivo.
- Retire todos los recipientes metálicos del electrodoméstico.
- No añada detergente.
- Si introduce correctamente la vajilla en el lavavajillas, lo utilizará de la mejor forma posible en cuanto a consumo de energía y rendimiento de lavado y secado.
- Retire los restos de comida de mayor tamaño antes de colocar la vajilla sucia en el lavavajillas.
- Ponga el lavavajillas en marcha cuando haya cargado completamente.
- Utilice el programa de remojo únicamente si es necesario.
- Consulte la información sobre los programas y la tabla de valores medios de consumo cuando elija un programa.
- Este electrodoméstico puede alcanzar temperaturas elevadas, por lo que no es aconsejable colocarlo al lado del frigorífico.
- Si el aparato está en un lugar donde existen riesgos de helada, deben vaciar completamente el agua restante en el aparato. Cierre el grifo de entrada de agua, desenchufe el tubo de entrada de agua y ponga los 2 tubos en el suelo (entrada y salida de agua) para evacuar el máximo de agua. A continuación, quite el filtro interior y elimine el agua restante con la ayuda de un estropajo o esponja.
Embalaje y medioambiente
Cómo desechar los materiales del embalaje
Los materiales del embalaje protegen su aparato contra los posibles daños que se puedan originar en el transporte. Estos materiales son respetuosos con el medioambiente ya que son reciclables. El reciclado de los materiales permite, al mismo tiempo, economizar las materias primas y reducir la producción de residuos.
Cómo desechar su antiguo aparato
RECOGIDA SELECTIVA DE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS
Este aparato lleva el símbolo RAEE (Residuos de Aparatos Eléctricos y Electrónicos) que significa que al final de su vida útil, no debe tirarse a la basura, sino que debe depositarse en la unidad de clasificación de residuos de su localidad. La valorización de los residuos permite contribuir a conservar nuestro medio ambiente.
PROTECCIÓN DEL MEDIO AMBIENTE - DIRECTIVA 2012/19/EU
Para preservar nuestro medio ambiente y nuestra salud, la eliminación de los aparatos eléctricos y electrónicos al final de su vida útil debe hacerse según normas muy precisas y requiere la implicación de todos, tanto del proveedor como del usuario.
Es por ello que su aparato, tal y como indica el símbolo que se encuentra en su placa de características o en su embalaje, no debe, bajo ningún concepto, tirarse a un contenedor público o privado de residuos domésticos. El usuario tiene derecho a depositar el aparato en un lugar público de recogida selectiva de residuos para que sea reciclado o utilizado para otras aplicaciones de conformidad con la directiva.
Por la seguridad de los niños, guarde sus aparatos en un lugar seguro hasta que pueda eliminarlos, preferentemente fuera de su domicilio.
NOTAS / NOTAS / NOTIZEN / NOTAS
NOTAS / NOTAS / NOTIZEN / NOTAS
CONDICIÓN DE GARANTÍA
FR
Este producto tiene una garantía por un período de 2 años a partir de la fecha de compra*, ante cualquier fallo resultante de un defecto de fabricación o de material. Esta garantía no cubre los defectos o los daños provocados por una mala instalación, un uso inadecuado o por un desgaste anormal del producto.
*mediante la presentación del comprobante de compra.
ELECTRO DEPOT
1 route de Vendeville
59155 FACHES-THUMESNIL
Francia
Hecho en Turquía
