Marca	VALBERG
Modelo	FM68PTKVET
Tipo de producto	Horno eléctrico empotrable
Volumen	68 L
Peso	34,6 kg
Alimentación	220-240 V, 20 A
Clase energética	A
Consumo energético (modo convencional)	0,98 kWh/ciclo
Consumo energético (modo ventilación forzada)	0,87 kWh/ciclo
Índice de eficiencia energética (modo convencional)	117,3
Índice de eficiencia energética (ventilación forzada)	104,1
Funciones de cocción	Cocción estática, turbo, ventilación, grill, grill rápido, doble grill con ventilador, descongelación, pirólisis
Limpieza	Pirólisis (ciclo de 1h30, hasta 475°C)
Seguridad	Bloqueo automático de la puerta durante pirólisis, seguridad infantil
Iluminación interior	Bombilla 25 W, 300°C, tipo E14
Accesorios incluidos	Rejilla, bandeja de goteo pequeña y grande, giratorio (según modelo)
Tipo de control	Táctil, con pantalla digital

Preguntas frecuentes - FM 68 P T K VET VALBERG

¿Cómo usar la función de pirólisis?

Antes de activar la pirólisis, retire todos los accesorios del horno. Asegúrese de que la puerta esté bien cerrada. Seleccione la función pirólisis y presione Start. La temperatura sube hasta 475°C durante 1h30. La puerta se bloquea automáticamente. Después de enfriar, limpie los residuos con una esponja húmeda.

¿Qué hacer durante el primer uso?

Antes del primer uso, caliente el horno vacío a temperatura máxima durante 45 minutos para eliminar el olor a nuevo. Ventile bien la habitación. Luego, deje enfriar y limpie el interior con un paño húmedo.

¿Cómo reemplazar la bombilla del horno?

Desenchufe el horno y déjelo enfriar. Retire la cubierta de vidrio de la lámpara y luego la bombilla defectuosa. Reemplácela por una bombilla resistente a 300°C, 25 W, tipo E14. Vuelva a colocar la cubierta y enchufe.

¿Cómo ahorrar energía con este horno?

Cocine varios platos a la vez si es posible. Reduzca el precalentamiento (excepto para repostería). No prolongue la cocción. Apague el horno al final. No abra la puerta innecesariamente. Utilice la ventilación forzada que consume menos.

¿Cómo limpiar el interior del horno?

Después de cada uso, limpie con un paño suave empapado en agua jabonosa. Para una limpieza profunda, use la función de pirólisis después de retirar los accesorios. No use limpiadores abrasivos ni limpiador a vapor.

¿Qué hacer si el horno no calienta?

Verifique que el horno esté correctamente enchufado y que no haya un corte de energía. Asegúrese de que el termostato esté ajustado a una temperatura. Si el problema persiste, contacte al servicio postventa.

¿Cuáles son las funciones de cocción disponibles?

Las funciones incluyen: cocción estática (calor arriba y abajo), turbo (calor circulante), ventilación (calor ventilado), grill, grill rápido, doble grill con ventilador, descongelación y pirólisis. Cada función tiene un uso específico.

¿Cómo ajustar la hora del día?

Encienda el horno presionando ON/OFF. Presione MODE durante 5 segundos hasta que la hora parpadee. Use las teclas + y - para ajustar la hora. Presione MODE nuevamente para confirmar.

¿Cómo instalar el horno empotrable?

La instalación debe ser realizada por un técnico calificado. Respete las dimensiones del mueble (distancia mínima de 50 mm por encima). Fije el horno con los tornillos suministrados. Asegúrese de que el cable de alimentación no esté atascado y que la toma de tierra sea conforme.

¿Cómo usar la función de descongelación?

Coloque los alimentos congelados en una rejilla en el tercer nivel del horno. Coloque una bandeja debajo para recoger el agua. Seleccione la función descongelación y deje que el ventilador funcione. Esta función no cocina los alimentos, solo los descongela.

MANUAL DE USUARIO FM 68 P T K VET VALBERG

Gracias por haber elegido este producto VALBERG.

Los productos de la marca VALBERG, elegidos, probados y recomendados por ELECTRO DEPOT, son sinónimo de utilización fácil, prestaciones fiables y calidad incuestionable.

Quedará muy satisfecho cada vez que utilice este aparato.

Le damos la bienvenida a ELECTRO DEPOT.

Consulte nuestro sitio web: www.electrodepot.es

ELECTRO DEPOT

A

Antes de utilizar el aparato

38 Instrucciones de seguridad 46 Instalación 47 Utilización 52 Limpieza y mantenimiento

B

Presentación del aparato

53 Descripción del aparato 54 Panel de control 55 Accesorios del horno 56 Especificaciones Técnicas

C

Utilización del aparato

57 Preparación para la instalación y su uso 57 Elección del lugar de instalación 59 Conexión y seguridad del horno empotrable 60 Utilización del horno 62 Utilización de la unidad de botones táctiles

Información práctica

65 Limpieza y mantenimiento 66 Consejos para el ahorro de energía 67 Solución de problemas 68 Información relativa al transporte

Instrucciones de seguridad

Lea atentamente todo el manual antes de utilizar su aparato de cocina y consérvelo para poder consultarlo posteriormente. Este manual se ha redactado para varios modelos. Por lo tanto, su aparato de cocina puede no estar equipado con todas las funcionalidades descritas en este manual. Compruebe las características de su aparato en los párrafos que contienen imágenes.

de peligro. No modifique, bajo ningún concepto, las especificaciones de su aparato de cocina. No realice usted mismo las reparaciones, ya que podría exponerse a una descarga eléctrica.

• Antes de proceder a cualquier tipo de instalación, asegúrese de que las condiciones de distribución local (según su aparato: naturaleza y presión del gas, tensión y frecuencia de la red eléctrica) sean compatibles con las características indicadas en la placa de características de su aparato de cocina. En caso de daños provocados por una conexión incorrecta o una instalación inadecuada, la garantía no será válida.
• Para los aparatos eléctricos: la seguridad eléctrica de su aparato de cocina solo está garantizada

si su aparato está conectado a una red de alimentación eléctrica con puesta a tierra, según las normas de seguridad eléctrica vigentes. Si no está completamente seguro de que su instalación eléctrica dispone de puesta a tierra, consulte a un electricista cualificado.

ATENCIÓN

Su aparato de cocina está diseñado únicamente para cocinar alimentos y para un uso exclusivamente doméstico. No debe jamás ser utilizado con otros fines, por ejemplo, en un entorno comercial o para calentar una sala. El fabricante no se hará responsable en caso de daños relacionados con un uso indebido, incorrecto o negligente.

• Durante su uso, mantenga alejados a los niños y a las mascotas del aparato. No permita que los niños jueguen con el aparato. Este aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento, si se les ha dado supervisión o instrucción sobre el uso del aparato de forma segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión. Mantenga el aparato y su cable fuera del alcance de los niños menores de 8 años. No toque las superficies calientes (incluidos los botones y tiradores del horno) e impida que los niños menores de 8 años se aproximen al aparato de cocina. Se recomienda proteger las partes directamente expuestas al calor antes de tocarlas.

ADVERTENCIA

No deje su aparato de cocina sin vigilancia cuando cocine aceites o materias grasas líquidas o sólidas. Estas materias, a altas temperaturas, pueden provocar un incendio. NO INTENTE NUNCA apagar las llamas provocadas por el aceite ardiendo con agua; apague el aparato de cocina y cubra la olla o la sartén con una tapadera para sofocar la llama. Si tiene una campana extractora, no la ponga jamás en funcionamiento bajo un fuego con aceite caliente sin vigilancia. No deje sustancias inflamables cerca de su aparato cuando está en funcionamiento.

ADVERTENCIA

Riesgo de incendio: no coloque nunca objetos sobre la placa de cocina.

ADVERTENCIA

Riesgo de incendio: no coloque objetos en las superficies de cocción y no ponga ningún objeto que contenga productos presurizados, como aerosoles, ni materiales inflamables (objetos de papel, plástico o tejido) en el cajón situado bajo el horno o bajo la placa de cocina. Esto se aplicará también para los utensilios de cocina de plástico (así como para los mangos de los utensilios).

ADVERTENCIA

Si la superficie está agrietada, desenchufe el aparato de la alimentación para evitar cualquier riesgo de descarga eléctrica.

ADVERTENCIA

Si su aparato de cocción viene con una placa de cocina de cristal (vitrocerámica o inducción) y la superficie está agrietada, ponga los botones en «0» para evitar una posible descarga eléctrica. Del mismo modo, si aparecen grietas en las placas eléctricas, debe cortar inmediatamente la electricidad para evitar cualquier descarga eléctrica.

• No coloque objetos metálicos, como cuchillos, tenedores, cucharas y tapaderas en la placa de cocina ya que pueden calentarse.
• Después de usarla, apague la placa de cocina con los botones de control y no confíe solo en el detector de cacerolas.
• Quite cualquier residuo que se haya derramado en la tapa del aparato antes de quitarla. Si su aparato de cocina lleva una tapa, debe levantar esta tapa antes de poner en funcionar las zonas de cocción. Antes de volver a cerrar la tapa, compruebe que el aparato de cocina se haya enfriado correctamente. Las tapas de cristal pueden romperse si están calientes. Apague todos los quemadores antes de cerrar la tapa.
• El aparato no se ha previsto para ser activado mediante un temporizador externo o un sistema de mando a

distancia distinto. Su aparato de cocina no debe conectarse nunca a una alargadera, un temporizador externo, una toma múltiple, un sistema de mando a distancia distinto al suyo o cualquier otro dispositivo que lo haga funcionar automáticamente. - Para impedir que su aparato de cocina se vuelque, se recomienda colocar soportes de estabilización. Si su aparato está instalado sobre una base, tome las precauciones necesarias para que no se caiga.

ADVERTENCIA

Este dispositivo de estabilización se debe colocar para evitar que el aparato se vuelque (véanse las explicaciones en el manual).

• El aparato se calienta durante su uso. No toque los elementos calefactores situados en el interior del horno. Cuando el

horno está en funcionamiento, no toque nunca los elementos calefactores del horno (resistencias) ya que podría quemarse.

• Asegúrese de girar las asas de las ollas hacia el interior de la placa de cocina para evitar que se puedan caer. Las asas de las ollas se ponen muy calientes, por lo tanto, tenga cuidado con los niños.
• Preste atención a los tiradores de la puerta del horno y a los botones de las zonas de cocción que puedan estar calientes cuando utilice el aparato y puedan permanecer calientes durante un cierto tiempo después de su uso.
• No utilice productos de limpieza abrasivos, cremas cáusticas, estropajos abrasivos ni rascadores metálicos para limpiar los elementos de su aparato de cocina (cristal, esmalte, acero inoxidable, plástico y pintura), ya que podría

rayar las superficies y podría provocar daños en las superficies de cristal o en otros elementos de su aparato de cocina. No utilice productos de limpieza abrasivos ni rascadores metálicos duros para limpiar la puerta de cristal del horno, podrían arañar la superficie y romper el cristal.

• No utilice aparatos de limpieza con vapor para limpiar su aparato de cocina.
• Se han tomado todas las medidas de seguridad posibles para garantizar su seguridad. Para evitar romper los elementos de cristal, deben procurar no rayarlos cuando los limpie. No golpee tampoco estas superficies de cristal, no deje caer accesorios sobre ellas ni se monte encima (en el caso en el que tenga que montar algo o hacer una obra por encima de su aparato de cocina).

ADVERTENCIA

Asegúrese de haber desconectado el aparato de la corriente antes de cambiar la bombilla para evitar cualquier riesgo de descarga eléctrica.

ADVERTENCIA

Las partes accesibles pueden ponerse calientes durante el funcionamiento.

• Se recomienda mantener alejados a los niños.
• Cuando vaya a hacer una limpieza por pirólisis, quite las rejillas, las bandejas y cualquier otro accesorio del horno antes de iniciar un ciclo de pirólisis. Las salpicaduras excesivas deben limpiarse también antes del ciclo de pirólisis.
• Utilice únicamente la sonda térmica recomendada

para este horno (opcional sonda para carne, si la incluye su aparato).

• Durante la instalación de su aparato de cocina, no ejerza ninguna presión en el cable eléctrico. Compruebe también que el cable no se quede pillado detrás de su aparato de cocina. Si el cable de alimentación está dañado, debe ser reemplazado por un cable de las mismas características que el original. Esta operación debe ser realizada por un técnico cualificado para evitar cualquier peligro.
• Cuando la puerta del horno o el cajón bajo el horno estén abiertos, no coloque nada sobre ellos ni deje que los niños se suban o se sienten sobre la puerta, ya que podrían desequilibrar su aparato de cocina y estropear algunos elementos (de ahí la necesidad de colocar los soportes antivuelco).
• Si utiliza otros aparatos eléctricos cerca de su aparato

de cocina, compruebe que el cable de alimentación de estos aparatos no esté en contacto con la superficie caliente de su aparato de cocina.

• Valores probados y calculados de conformidad con la normativa EU65-2014/EU66-2014
• Con objeto de reducir el impacto global en el medio ambiente (por ejemplo, el consumo energético) del proceso de cocción, asegúrese de que su producto está instalado según el manual del usuario, de que el espacio (en el que el aparato está instalado) está suficientemente ventilado y de que el tubo de evacuación está lo más recto y corto posible.

Para los productos que funcionan en forma manual, le sugerimos que apague el motor 10 minutos más tarde de haber terminado de

cocinar. Para hacer esto, desmonte las piezas correspondientes según el manual del usuario. Para obtener información relativa al reciclaje, a la valorización y a la eliminación al final de la vida útil del aparato, póngase en contacto con su municipio.

Instalación

• Utilice su aparato de cocina solo cuando haya terminado de instalarlo.
• Su aparato de cocina debe instalarlo y ponerlo en marcha un técnico cualificado. El fabricante declina cualquier responsabilidad por cualquier daño causado por una colocación incorrecta o por una instalación realizada por una persona no autorizada.
• Después de haber desembalado su aparato de cocina, compruebe que no ha sido dañado durante el transporte. No utilice el aparato si estuviese dañado y contacte inmediatamente a su vendedor. Los materiales de embalaje (poliestireno, nailon, grapas, etc.) pueden ser peligrosos para los niños, agrúpelos y tírelos inmediatamente (póngalos en los contenedores específicos para su reciclaje).
• Proteja su aparato de cocina contra los efectos atmosféricos. No lo exponga al sol, a la lluvia, a la nieve, al polvo, etc.
• Los materiales situados alrededor del aparato (muebles) deben poder soportar una temperatura mínima de 100 °C.
• Las condiciones para la conexión al gas de su aparato de cocina están indicadas en una etiqueta pegada en la parte trasera del aparato (únicamente para los aparatos de cocina de gas y mixtos).
• Si utiliza su aparato de cocina con gas de una bombona de propano, la bombona debe estar instalada obligatoriamente en el exterior de la casa (únicamente para los aparatos de cocina de gas). Le recomendamos que instale un detector de humo

en su hogar y que tenga una cubierta protectora o un extintor cerca de su aparato de cocina.

Utilización

• Cuando ponga en marcha el horno por primera vez podrá percibir un olor característico de los materiales aislantes y los elementos calefactores. Por ello, antes de utilizar su horno, hágalo funcionar en vacío a su temperatura máxima durante 45 minutos. Asegúrese de que la estancia donde se instala el aparato de cocina esté bien ventilada.
• Durante la utilización del horno, las superficies internas y externas del aparato se calientan. No se coloque enfrente de la puerta cuando la abra, retírese para

evitar quemarse con el vapor caliente que sale.

• No coloque materiales inflamables o combustibles cerca de su aparato de cocina cuando esté en funcionamiento.
• Utilice sistemáticamente guantes de cocina para meter o sacar los platos en el horno.
• No deje su aparato de cocina sin vigilancia cuando cocine aceites o materias grasas líquidas o sólidas. Estas sustancias, a alta temperatura, pueden arder y provocar un incendio. NO INTENTE NUNCA apagar las llamas provocadas por el aceite ardiendo con agua;

apague el aparato de cocción y cubra la olla o la sartén con una tapadera para sofocar la llama. Si tiene una campana extractora, no la ponga nunca en funcionamiento sin vigilancia, mientras esté calentando aceite. No deje material inflamable cerca de su aparato de cocina cuando esté funcionando.

• Coloque – siempre – los recipientes de cocina en el centro de la zona de cocción con las asas hacia el interior para que no molesten y para que los niños no puedan cogerlas.
• No utilice las zonas de cocción sin ollas encima o con ollas vacías.
• En las instalaciones eléctricas, utilice solo recipientes de fondo llano.
• No corte pan sobre el cristal de las placas de vitrocerámica e inducción. La encimera de cristal no debe usarse como superficie de trabajo. Tenga la precaución de no colocar en estas

superficies recipientes que pudiesen estropear el cristal. Los recipientes con bordes afilados pueden rayar la superficie de cristal y estropearla. Seque de forma sistemática la base de las ollas con un paño antes de colocarlas en la superficie de cristal. De esta forma, podrá eliminar las micropartículas debajo del recipiente que podrían rayar el cristal.

• En la vitrocerámica, utilice solo recipientes de base plana.
• En las placas de inducción, use solo recipientes de base plana específicos para la inducción (indicado bajo el recipiente por el fabricante).
• Es posible que escuche un ruido que se pone en marcha en una de las placas de cocción.
• Las personas con marcapasos deben permanecer, como mínimo, a 30 cm de las zonas de

cocción cuando se encienden las zonas de inducción.

• Si no va a utilizar su aparato de cocción durante un largo periodo de tiempo, le aconsejamos desenchufarlo de la red eléctrica. En caso de aparatos de cocción con gas, cierre también la llave del gas cuando no vaya a utilizar el aparato.
• Si no va a utilizar las placas eléctricas durante un largo periodo de tiempo, será necesario poner un poco de aceite sobre ellas para evitar que se oxiden (placa de fundición).
• Compruebe que los botones de su aparato estén siempre en la posición «0» cuando no lo usa.
• Quite cualquier residuo que se haya derramado en la tapa del aparato antes de quitarla. Se recomienda dejar enfriar la placa de cocina antes de cerrar la tapa. Coloque bien las rejillas del horno en los rieles laterales previstos para ello;

en caso contrario, si tira de las rejillas, pueden inclinarse, y el líquido caliente del interior de los recipientes podrá derramarse o quemarle.

• Algunos aparatos de cocción con horno eléctrico están equipados con un ventilador tangencial. Este ventilador funciona durante la cocción. El aire se expulsa a través de los orificios situados entre la puerta del horno y el panel de control. El ventilador puede funcionar una vez que el horno se haya apagado para poder enfriar el aparato: no se preocupe.

ATENCIÓN

Utilizar un aparato de cocina de gas implica calor, humedad, olores y productos de combustión del gas en la habitación en la que se haya instalado el aparato de cocción. Asegúrese de que la cocina está bien ventilada cuando el aparato de cocina está funcionando, no obstruya las aberturas o bien instale un dispositivo de ventilación mecánico (por ejemplo, una campana extractora mecánica). En el caso de aparatos de cocción eléctricos, la cocción generará también humedad y olores. Deberá por consiguiente

instalar un dispositivo de ventilación mecánica.

• Si utiliza el grill de gas (según modelos), deben estar la puerta abierta y colocar la chapa de protección (para el panel y los botones) suministrada con su aparato de cocina. No use nunca el grill de gas cuando la puerta del horno está cerrada (para los aparatos de cocina de gas con grill de gas).
• En el caso de aparatos de cocina con horno eléctrico, para utilizar el grill eléctrico (según el modelo) deben partir la puerta del horno cerrada.

ATENCIÓN

Las tapas de cristal

• Cuando la puerta del horno o el cajón bajo el horno estén abiertos, no coloque nada sobre ellos ni deje que los niños se suban o se sienten sobre la puerta, ya que se podría desequilibrar el aparato de cocción y romperse la tapa; por ello debe instalar los soportes antivuelcos.
• No coloque ningún objeto pesado o inflamable (nailon, bolsas de plástico, papel, prendas, etc.) en el cajón de debajo del horno.

Esta consigna también es aplicable para los utensilios de cocina de plástico (así como a los mangos de los utensilios).

• No seque toallas, esponjas o ropa en o sobre su aparato de cocina ni sobre el tirador del horno.

Limpieza y mantenimiento

• Apague siempre su aparato de cocina antes de la limpieza o el mantenimiento y desenchúfelo de la red eléctrica. Apague el interruptor general. No retire nunca los botones para limpiar el panel de control.
• No utilice nunca un aparato de limpieza con vapor para limpiar los elementos de su aparato de cocina.

OBSERVACIONES

Para garantizar la eficacia y la seguridad de su aparato, le recomendamos utilizar siempre piezas originales y contactar con nuestros representantes si lo considera necesario.

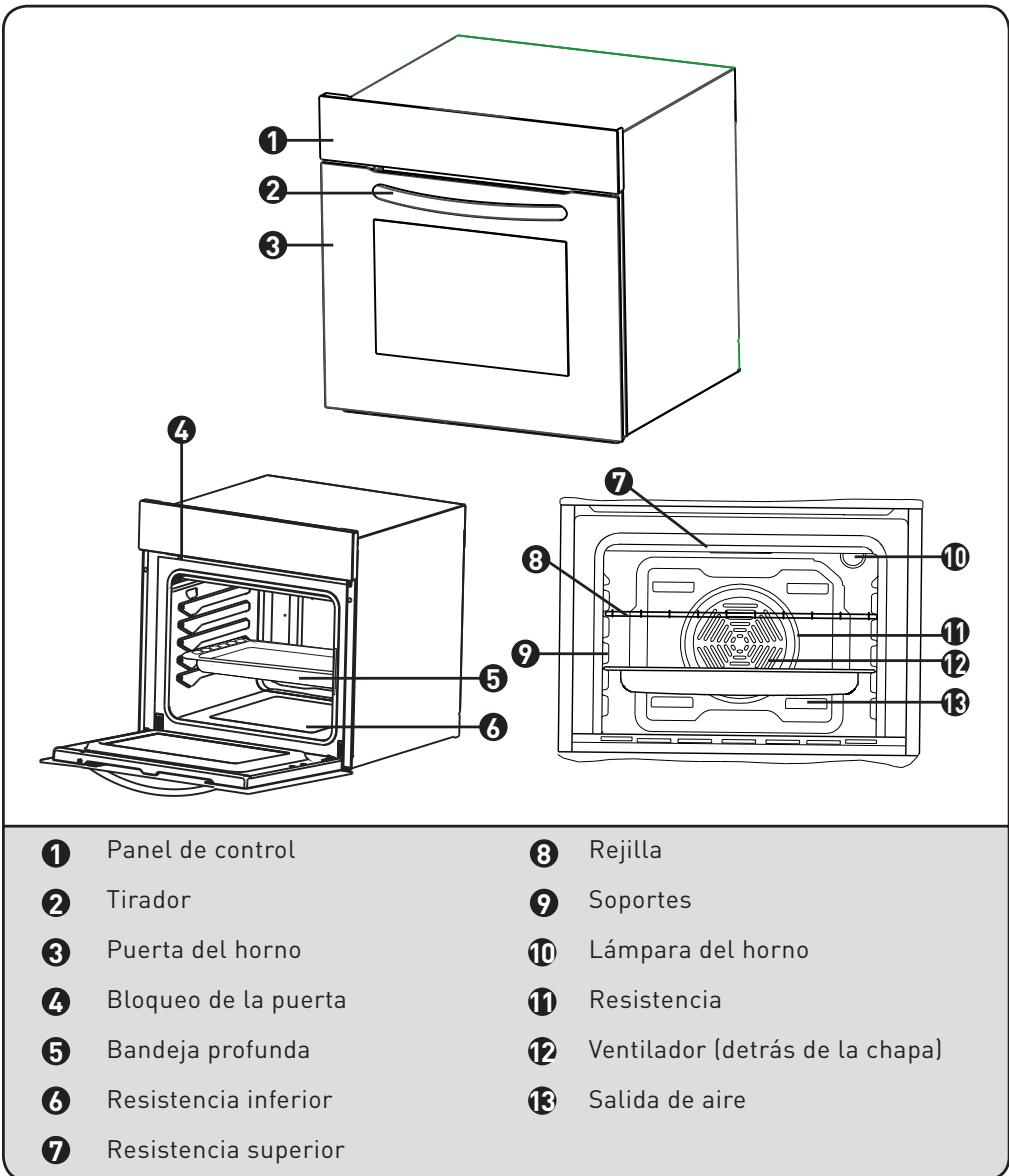

Descripción del aparato

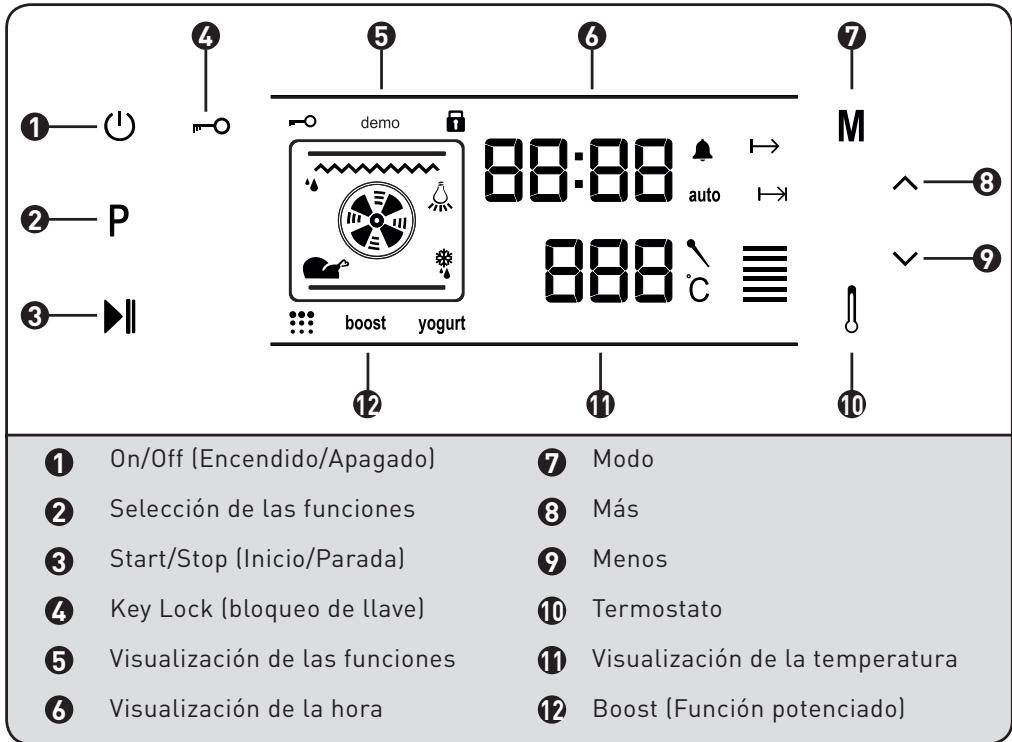

Panel de control

La unidad de control se para pasados 5 minutos, si no se ha seleccionado o modificado ninguna referencia. Los aparatos funcionan gracias a los campos del sensor de botones táctiles. Puede controlar las funciones gracias a los campos del sensor de botones táctiles.

Cuando utilice los botones, asegúrese de haber pulsado correctamente en los campos del sensor. Si usted coloca sus dedos de forma exagerada o abarcando poco, los sensores pueden no funcionar correctamente.

El ventilador de enfriamiento se pone a funcionar automáticamente para mantener la superficie del aparato fría. Cuando apague el horno, el ventilador continúa funcionando para enfriar el aparato, antes de pararse automáticamente.

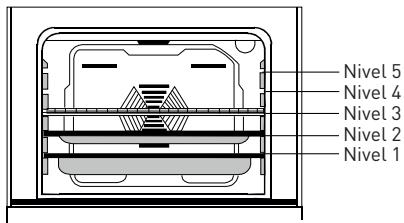

Accesorios del horno

Su cocina dispone (según el modelo) de bandejas, una bandeja profunda, una rejilla y un asador para asar aves. Por otro lado, puede utilizar fuentes de cristal, moldes para pasteles y bandejas de horno especiales adaptadas para la cocción en horno que encontrará en el mercado. Respete las instrucciones suministradas por el fabricante referentes a la utilización de bandejas. Si utiliza bandejas de dimensiones pequeñas, céntrelas correctamente sobre la rejilla.

Deben respetarse las siguientes instrucciones para todas las bandejas esmaltadas.

La bandeja puede cambiar de forma, debido a las altas temperaturas, si los alimentos destinados a la cocción no cubren toda la superficie de la bandeja del horno, si acaban de salir del congelador o si la bandeja se utiliza para recoger los jugos y grasas generados por haber asado dichos alimentos.

La bandeja recuperará su forma inicial cuando se haya enfriado completamente antes de la cocción. Se trata de un fenómeno normal debido al calor. Si utiliza fuentes y otros utensilios de cristal para la cocción, no los exponga directamente al frío después de haberlos sacado del horno. No los coloque sobre superficies frías o húmedas. Póngalos sobre un paño de cocina seco y espere a que se enfríen para evitar que se rompan. Si utiliza el grill de su horno, le recomendamos que utilice los utensilios suministrados y la bandeja correspondiente (si su horno dispone de dichos accesorios). De este modo, las materias grasas que se derramen y salpiquen no ensuciarán el interior del horno. Si utiliza la rejilla: ponga una bandeja profunda en una de las dos guías inferiores para recoger las materias grasas. Para facilitar la limpieza, añada un poco de agua en la bandeja. Atención, no

coloque jamás la bandeja en la parte inferior del horno ya que el esmalte del horno podría calentarse demasiado y deteriorarse. Cuando utilice el grill, utilice las guías 3 y 4 y barnice ligeramente la rejilla con aceite para impedir que los alimentos se peguen.

Rejilla: se usa para la función de gratinado y para poder diversos recipientes que no sean la bandeja profunda de cocción.

Bandeja con fondo: se utiliza para la cocción de productos de repostería, como flanes, etc.

Bandeja profunda: se utiliza para cocciones lentas.

ADVERTENCIA

Coloque la rejilla correctamente en las guías laterales del horno y empújela hasta el fondo.

Especificaciones técnicas

Marca	VALBERG
Modelo	FM68PTKVET
Tipo de hora	Eléctrico
Peso	34,6 kg
Índice de eficiency enerética - modo convencional	117,3
Índice de eficiency enerética - conveción forzada	104,1
Clase energia	A
Consumo de energia (electricidad) - modo convencional	0,98 kWh/ciclo
Consumo de energia (electricidad) - conveción forzada	0,87 kWh/ciclo
Número de cavidades	1
Fuente de calor	Eléctrica
Volumen	68 L

Este horno cumple con la norma EN 60350-1.

Preparación para su instalación y su uso

Este horno moderno, funcional y práctico, fabricado con materiales de primera calidad, sabrá satisfacerle. Lea estas instrucciones; usted encontrará todos los consejos prácticos necesarios para obtener resultados excelentes y evitar cualquier problema más adelante. La información siguiente es necesaria para la instalación y la puesta en marcha de su producto. El técnico a cargo de la instalación del aparato también debe tener esta información.

ATENCIÓN

Póngase en contacto con un técnico cualificado para la instalación del horno.

Elección del lugar de instalación

Debe tener en cuenta ciertos factores cuando elija el lugar en que va a colocar su horno. Siga atentamente las recomendaciones siguientes para evitar cualquier problema y situación delicada.

A la hora de elegir el lugar de colocación del aparato, deben comprobar que no haya ningún material inflamable próximo, como por ejemplo, cortinas, ropa impermeable, etc., que pueda arder con rapidez.

El mueble donde está empotrado el horno (así como los muebles más próximos) deben estar fabricados con materiales que resistan temperaturas superiores a 50 °C.

Para instalar el horno correctamente, debe evitar el horno y las partes eléctricas. No se recomienda instalar el horno cerca de un frigorífico o un congelador. El rendimiento de los aparatos mencionados anteriormente podría verse afectado por el calor provocado por el horno. Después de haber sacado el horno de su embalaje, verifique que el horno no esté dañado. Si el horno está estropeado, no lo utilice; solo tiene que ponerse en contacto inmediatamente con el servicio de postventa.

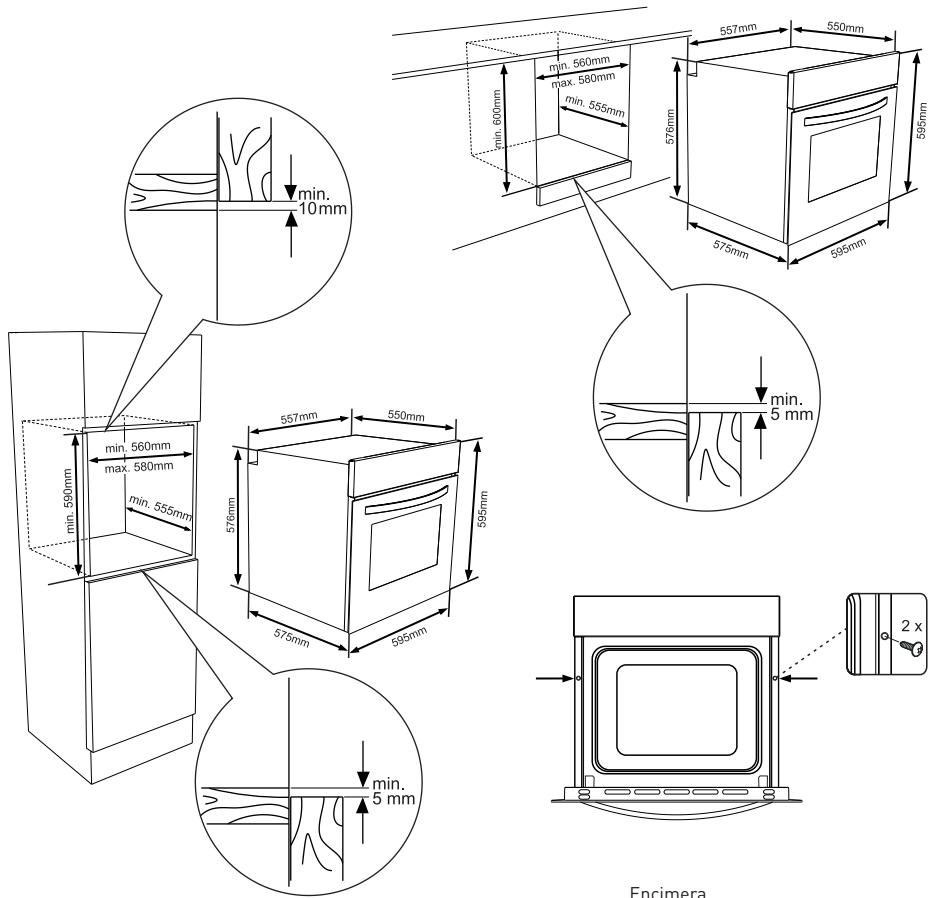

Instalación del horno empotrable

Abra la puerta del horno y fije 2 tornillos en los orificios situados en el marco del horno. Apriete los tornillos una vez que el marco del horno toque la parte de madera.

Si el horno está instalado bajo una placa de cocina, la distancia entre la encimera y el panel superior del horno debe ser de 50 mm como mínimo. Además, la distancia entre la encimera y la parte superior del panel de control debe ser como mínimo de 25 mm.

Conexión y seguridad del horno empotrable

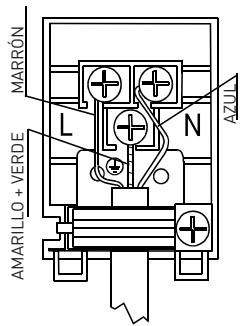

Cuando lo conecte a la electricidad, deben seguir las instrucciones siguientes:

El cable de puesta a tierra (amarillo/verde) debe estar enchufado al tornillo que tiene el símbolo de puesta a tierra. La conexión del cable de alimentación debe efectuarse de acuerdo con la imagen adjunta. Si su instalación eléctrica no dispone de ninguna toma de puesta a tierra según las normas vigentes, contacte con su electricista. La línea eléctrica que alimenta el horno a partir del contador debe tener obligatoriamente un disyuntor con una apertura de contacto de al menos 3 mm (potencia 20 A, tipo de funcionamiento retardado).

• La toma de puesta a tierra debe estar lo más próxima posible al horno. No utilice jamás una alargadera.
• El cable de alimentación no debe estar en contacto con la superficie caliente del producto.

Si el cable de alimentación está dañado, contacte al servicio postventa que es el único autorizado para cambiarlo.

La conexión del aparato debe efectuarse por una persona autorizada. Debe utilizar un cable de alimentación del tipo H5W-F.

Una conexión incorrecta puede dañar el aparato. La garantía no cubre este tipo de daños.

Este horno no debe conectarse a una toma de corriente con un temporizador externo, un programador ni un sistema de mando a distancia distinto.

El aparato ha sido diseñado para funcionar con corriente de 220-240 V. Si la corriente de su casa no es la adecuada, contacte inmediatamente con el servicio postventa.

Utilización del horno

Selección de la función Horno

( y ), ambos se utilizan para ajustar la temperatura y el temporizador. Para ajustar el temporizador, pulse en primer lugar en Modo, después en y . Para ajustar la temperatura, pulse primero en Termostato, después en y .

Pulse en el sensor ON/OFF (ENCENDIDO-APAGADO) durante 2 segundos para encender la unidad de control. Se encontrará en ese momento en el modo WAIT (ESPERA) y, en este modo, podrá seleccionar las funciones de cocción deseadas, regular la temperatura, activar la función BOOST (POTENCIADO) y ajustar la duración de la cocción, la hora de finalización, el minutero, así como la hora del día en cuestión.

Posiciones del botón de las funciones del horno

Las funciones disponibles que se describen a continuación varían dependiendo del modelo.

Función de descongelación

Los indicadores de advertencia del horno se encienden, el ventilador comienza a funcionar.

Para usar la función de descongelación, saque los alimentos congelados y póngalos en el horno sobre una bandeja colocada en la tercera guía contando desde abajo. Se recomienda colocar una bandeja bajo los alimentos que se quieren descongelar para recoger el agua sobrante de la descongelación. Esta función no le permite preparar ni cocinar sus alimentos. Únicamente le permite descongelar alimentos.

Función de cocción estática

El termostato y los indicadores de advertencia del horno se encienden y

los elementos calefactores, inferiores y superiores, comienzan a funcionar.

La función de cocción estática genera calor, lo que asegura una cocción uniforme de los alimentos en el nivel inferior y superior. Esta función es ideal para la cocción de pastas, pasteles, platos de pasta al horno, lasañas y pizzas. Con esta función, se recomienda precalentar el horno durante 10 minutos y no cocinar más de un plato a la vez.

Función turbo

El termostato y los indicadores de advertencia del horno se encienden y el elemento calefactor superior y el ventilador se ponen a funcionar.

La función turbo dispersa el calor en el horno. Todos los alimentos situados en las bandejas se mueven de forma uniforme. Se recomienda precalentar el horno durante 10 minutos.

Función de ventilación

El termostato y los indicadores de advertencia del horno se encienden y el ventilador y los elementos calefactores, superiores e inferiores, comienzan a funcionar.

Esta función está especialmente indicada para la cocción de pastas. La cocción se realiza gracias a los elementos calefactores inferiores y superiores situados en el interior del horno y gracias al ventilador que asegura la circulación del aire, lo que aporta un ligero efecto gratinado a los alimentos. Se recomienda precalentar el horno durante 10 minutos.

Función grill

El termostato y los indicadores de advertencia del horno se encienden y los elementos calefactores del grill comienzan a funcionar.

Esta función se utiliza para gratinar y asar los alimentos. Utilice las guías superiores del horno. Barnice ligeramente la rejilla metálica con aceite para impedir que los alimentos se peguen y coloque los alimentos en el centro de la rejilla. Coloque siempre una bandeja por debajo para recoger las gotas de aceite o grasa que puedan caer. Se recomienda precalentar el horno durante 10 minutos.

ADVERTENCIA

Cuando gratine los alimentos, la puerta del horno debe estar cerrada y la temperatura del horno ajustada a 190 °C.

Función de grill rápido

El termostato y los indicadores de advertencia del horno se encienden y el ventilador y los elementos calefactores superiores e inferiores comienzan a funcionar.

Esta función se utiliza para gratinar los alimentos rápidamente y para cubrir una mayor superficie (para gratinar carne, por ejemplo, utilice las guías superiores del horno). Barnice ligeramente la rejilla metálica con aceite para impedir que los alimentos se peguen y coloque los alimentos en el centro de la rejilla. Coloque siempre una bandeja por debajo para recoger las gotas de aceite o grasa que puedan caer. Se recomienda precalentar el horno durante 10 minutos.

ADVERTENCIA

Cuando gratine los alimentos, la puerta del horno debe estar cerrada y la temperatura del horno ajustada a 190 °C.

Función doble grill y ventilación

El termostato del horno y los indicadores de advertencia se encienden y, el gratinador, el ventilador y los elementos calefactores superiores comienzan a funcionar.

Esta función se utiliza para gratinar rápidamente los alimentos más gruesos y para cubrir una superficie mayor. El elemento calefactor superior junto con el grill y el ventilador aseguran una cocción uniforme.

Utilice las guías superiores del horno. Barnice ligeramente la rejilla metálica con aceite para impedir que los alimentos se peguen y coloque los alimentos en el centro de la rejilla. Coloque siempre una bandeja por debajo para recoger las gotas de aceite o grasa que puedan caer. Se recomienda precalentar el horno durante 10 minutos.

ADVERTENCIA

Cuando gratine los alimentos, la puerta del horno debe estar cerrada y la temperatura del horno regulada en 190 °C.

Función de limpieza mediante pirólisis

Antes de activar la función de limpieza mediante pirólisis, quite todos los alimentos que se hayan quedado en el horno y asegúrese de que el horno está completamente vacío. No deje nada en la cavidad del horno (recipientes, rejillas, bandeja para dulces, bandeja profunda, soportes laterales, etc.) ya que todos estos elementos podrían ocasionar daños irreversibles en el horno.

Asegúrese de haber cerrado bien la puerta del horno antes de activar la función de limpieza mediante pirólisis.

Una vez activada la función de limpieza mediante pirólisis, no utilice la placa de cocina si esta se encuentra encima del horno, ya que, si esto ocurriera, ambos aparatos podrían calentarse en exceso y estropearse.

Durante el ciclo de limpieza mediante pirólisis, la puerta del horno se pone muy caliente. Evite que los niños se acerquen al horno hasta que no se enfríe.

Una vez terminado el proceso de limpieza mediante pirólisis, la pantalla volverá a la normalidad.

Limpieza por pirólisis

La cavidad del horno está revestida de un esmalte especial resistente a las fuertes temperaturas. Durante la operación de limpieza por pirólisis, la temperatura del horno puede llegar a alcanzar los 475 °C. Por su seguridad, la puerta del horno se bloquea de forma automática durante la operación de limpieza mediante pirólisis y la luz del «bloqueo» se enciende.

Durante la operación de limpieza, la puerta del horno se bloqueará (no intente forzarla para abrirla). Cuando el horno se haya enfriado completamente, el sistema se

desbloqueará y de nuevo se podrá abrir la puerta con total normalidad.

El ventilador tangencial funciona durante la función de pirólisis hasta que el horno se enfríe por completo.

Después de cada ciclo de limpieza por pirólisis, se recomienda limpiar todos los restos de alimentos quemados con un estropajo suave empapado de agua caliente en el interior de la cavidad.

El ciclo de pirólisis dura una hora y media (tiempo indicado por el programador). Este ciclo se puede programar (véase programación abajo).

Utilización de la unidad de botones táctiles

En modo WAIT (ESPERA), puede seleccionar la función de cocción deseada pulsando en el sensor P. Cada vez que pulse en el sensor P modificará las funciones del horno, como se indica a continuación. Su modelo puede no tener algunas de estas funciones de cocción.

Lámpara (Lámpara) → Descongelación (Descongelación) → Turbo → Superior e Inferior (Superior e Inferior) → Superior e Inferior con Ventilador (Superior e Inferior con Ventilador) → Grill (con/sin asador) → Doble Grill (con/sin asador) → Doble Grill con Ventilador (Doble Grill con Ventilador)

Los elementos calefactores y los accesorios que se estén usando se muestran en la pantalla, según la función seleccionada.

Cuando seleccione la función de cocción con el sensor P, el valor de temperatura preajustada se muestra en la pantalla de temperatura. Para ajustarla, pulse primero en el termostato y después en los sensores y , situados en ambos lados

de la pantalla. El tramo de ajuste de la temperatura oscila entre 50 y 275°C

Tras ajustar la referencia deseada, la temperatura y la hora, puede poner el horno en marcha con el sensor START/STOP (INICIO/PARADA).

Configuración de la hora del día

Una vez que haya terminado la instalación del horno empotrado, lo primero que tiene que hacer es configurar la hora del día en cuestión siguiendo las instrucciones siguientes.

Pulse en ON/OFF (ENCENDIDO-APAGADO) para pasar al modo WAIT (ESPERA). Una vez en este modo, pulse en MODO durante 5 segundos. El símbolo de la hora del día empezará a parpadear continuamente; puede ajustarlo con los sensores A y v. Para terminar el ajuste de la hora del día, pulse una vez más en MODO o espere al menos 5 segundos.

El ajuste de la hora tiene lugar únicamente cuando el aparato está desenchufado de la corriente durante mucho tiempo.

Ajuste del tiempo de cocción

Puede ajustar el tiempo de cocción durante los modos WAIT (ESPERA) u OPERATING (FUNCIONAMIENTO).

Configuración del Minutero

Pulse una vez en MODO. El símbolo del minutero quedará resaltado en la pantalla. Del mismo modo, la indicación «00:00» se muestra en la pantalla. Ajuste el periodo deseado para la señal sonora usando los sensores A y Y, cuando el símbolo comience a parpadear. Algunos segundos antes de haber acabado de configurarlo, el símbolo del minutero comenzará a encenderse continuamente para indicar el ajuste de la señal sonora.

Justo a la hora que se haya programado, el minutero emitirá una señal sonora; el minutero y la indicación 00:00 empezarán a parpadear en la pantalla. Pulse en cualquier botón para detener la señal sonora y para que desaparezca el símbolo de la pantalla.

Ajuste del tiempo de cocción

Esta función le permite cocinar según el intervalo de tiempo de su elección. Una vez que haya metido el plato que quiera cocinar en el horno, haya programado la función de cocción deseada y haya seleccionado la temperatura del horno que mejor convenga según el plato que vaya a cocinar, pulse dos veces en MODO (hasta ver el símbolo de la duración de cocción en la pantalla del tiempo). Cuando el minutero está en esta posición, ajuste la duración de cocción de los alimentos que desee cocinar con los sensores ▲ y ▼. Pasado un tiempo después de haber terminado de configurarlo, la hora del día aparecerá en la pantalla y el símbolo de duración de la cocción se encenderá continuamente en la pantalla.

Cuando termine la duración programada, el temporizador parará el horno y emitirá una señal sonora. Del mismo modo, el símbolo de tiempo de cocción empezará a parpadear en la pantalla. Pulse cualquier botón de la unidad de control para parar la señal sonora de aviso.

Configuración del final del tiempo de cocción

Esta función permite cocinar un plato antes de su tiempo. El plato que vaya a cocinar se introduce en el horno. El horno se configura con la función de cocción deseada. La temperatura del horno se ajusta en función del plato que vaya a cocinar.

RECETAS	TURBO (CONVECCION)			SOLERA-BÓVEDA
	Posición del termostato (°C)	Posición de la rejilla	Duración de la coccción (min)	Posición del termostato (°C)	Posición de la rejilla	Duración de la coccción (min)
Milhojas	170 - 190	1 - 2 - 3	35 - 45	170 - 190	1 - 2	35 - 45
Pasteles	150 - 170	1 - 2 - 3	30 - 40	170 -190	1 - 2	30 - 40
Galletas	150 - 170	1 - 2 - 3	25 - 35	170 -190	1 - 2	30 - 40
Albóndigas de carne gratinadas
Alimentos láquidos	175 - 200	2	40 - 50	175 - 200	2	40 - 50
Pollo				200	1 - 2	45 - 60
Chuletas
Filetes
Pastel horneado con dos placas	160 - 180	1 - 4	30 - 40
Pasta cocinada con dos placas	170 - 190	1 - 4	35 - 45

RECETAS	SOLERA-BÓVEDA-CALOR IMPULSADO				GRILL
	Posición del termostato (°C)	Posición de la rejilla	Duración de la coccción (min)	Posición del termostato (°C)	Posición de la rejilla	Duración de la coccción (min)
Milhojas	170 - 190	1 - 2	25 - 35
Pasteles	150 - 170	1 - 2 - 3	25 - 35
Galletas	150 - 170	1 - 2 - 3	25 - 35
Albóndigas de carne gratinadas				200	4	10 - 15
Alimentos láquidos	175 - 200	2	40 - 50
Pollo	200	1 - 2	45 - 60	200	*	50 - 60
Chuletas				200	3 - 4	15 - 25
Filetes				200	4	15 - 25
PastelHCIorneado con dos placas
Pasta cocinada con dos placas

• Utilizar el asador giratorio...

Limpieza y mantenimiento

• Antes de limpiar el aparato, asegúrese de que todos los botones estén apagados y de que el aparato esté frío.

OBSERVACIONES IMPORTANTES

Desenchufe siempre el aparato antes de empezar a limpiar cualquiera de sus partes.

• Compruebe que los productos de limpieza hayan sido homologados y recomendados por el fabricante antes de utilizarlos. No utilice cremas cáusticas, polvos de limpieza abrasivos, estropajos abrasivos, de acero o utensilios duros para evitar estropear las superficies.
• Utilice cremas o líquidos que no contengan estas partículas. Si se queman los residuos líquidos que se hayan podido derramar en

su horno, podría dañarse el esmalte.

• Por tanto, limpie inmediatamente los líquidos que se hayan derramado. No utilice limpiadores de vapor para limpiar el horno.

Limpieza del interior del horno

Después de cada uso, limpie el horno con un trapo suave, previamente humedecido con agua jabonosa. Vuelva a limpiarlo una vez más con un trapo húmedo y, luego, séquelo. No limpie su horno con limpiadores en seco o en polvo.

Para una limpieza completa, use la función de pirólisis, después de haber limpiado todos los restos de alimentos y retirado todos los accesorios (rejilla, bandeja profunda, recipiente, etc.)

Sustitución de la bombilla

Solo un técnico autorizado debe efectuar la sustitución de la bombilla.

Desenchufe el horno y compruebe que esté frío. Quite la tapa de cristal de la bombilla y, después, la

bombilla. Ponga la nueva bombilla, resistente a 300°C (especial para hornos de 230 V, 25 vatios, tipo E14) en el lugar de la antigua. Vuelva a poner la tapa de cristal de la bombilla en su sitio.

Consejos para el ahorro de energía

• Cocine varios platos al mismo tiempo, si es posible.
• Reduzca el tiempo de precalentamiento.
• No prolongue el tiempo de cocción.
• No olvide apagar el horno al final de la cocción.
• No abra la puerta del horno durante la cocción.

Solución de problemas

Antes de ponerse en contacto con el servicio de postventa, si el horno no funciona:

• Compruebe que el horno está enchufado.
• Compruebe que no haya un corte de corriente.
• Para los modelos equipados con temporizador, compruebe que dicho temporizador no está en la posición «Manual».
• Para los modelos equipados con programador, compruebe que esté bien ajustado.

Si el horno no calienta:

-Tal vez no se haya ajustado el calor con el botón del termostato del horno.

Si la luz interior no se enciende:

• Compruebe que la cocina esté bien enchufada.
• Compruebe que la bombilla no está defectuosa. Si fuera el caso, reemplácela según las indicaciones anteriores.

Cocción (si la parte superior y la inferior no cocinan de forma idéntica):

• Compruebe la posición de las rejillas, el tiempo de cocción y la configuración del termostato.

Si, a pesar de estas sugerencias, los problemas persisten, contacte con el servicio de postventa.

Información relativa al transporte

Si debe transportar la cocina, conserve el embalaje original del producto y transpórtela baja. Respete las instrucciones de transporte que se indican en el embalaje. Abra la puerta del horno y coloque cartón o papel en el cristal inferior del horno para que las bandejas y la rejilla no dañen la puerta durante el transporte. Precinte también la puerta del horno a las paredes laterales.

Si no tiene el embalaje original: tome las medidas necesarias para proteger las superficies externas (cristal y superficies pintadas) del horno contra eventuales golpes.

RECOGIDA SELECTIVA DE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS

Este electrodoméstico lleva el símbolo RAEE (Residuos de Aparatos Eléctricos y Electrónicos) que significa que al final de su vida útil, no debe tirarse a la basura, sino que debe entregarse a la unidad de clasificación de residuos de la localidad. La valorización de los residuos contribuye a conservar nuestro medio ambiente.

PROTECCIÓN DEL MEDIO AMBIENTE - DIRECTIVA 2012/19/UE

Para preservar nuestro medio ambiente y nuestra salud, la eliminación de los aparatos eléctricos y electrónicos al final de su vida útil debe hacerse según normas muy precisas y requiere la implicación de todos, tanto del proveedor como del usuario.

Es por esta razón por la que su aparato, tal y como señala el símbolo que se encuentra en su placa de características o en su embalaje, no debe bajo ningún concepto tirarse a la basura pública o privada destinada a los residuos domésticos. El usuario tiene derecho a entregar el aparato en un lugar público de recogida selectiva de residuos para que sea reciclado o reutilizado para otras aplicaciones de conformidad con la directiva.

Este producto tiene una garantía por un periodo de 2 años a partir de la fecha de compra*, ante cualquier fallo resultante de un defecto de fabricación o de material. Esta garantía no cubre los defectos o los daños provocados por una mala instalación, un uso inadecuado o por un desgaste anormal del producto.

*mediante la presentación del comprobante de compra.

ELECTRO DEPOT

1 route de Vendeville

59155 FACHES-THUMESNIL - FRANCE
