FM 56 C 2NVT - Horno electrico VALBERG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Horno eléctrico empotrable
Marca	VALBERG
Modelo	FM 56 C 2NVT
Volumen	58 L
Clase energética	A
Consumo energético (convencional)	0,94 kWh/ciclo
Consumo energético (ventilación forzada)	0,83 kWh/ciclo
Peso	29,2 kg
Alimentación eléctrica	220-240 V, 20 A (disyuntor con apertura de 3 mm)
Tipo de cable de alimentación	H05W-F
Número de cavidades	1
Fuente de calor	Eléctrica
Funciones de cocción	Estática, descongelación, ventilación, calor inferior + ventilación, grill, grill rápido, doble parrilla + ventilación
Temporizador	Mecánico, ajustable (solo timbre)
Limpieza	Pirólisis (retirar accesorios antes del ciclo)
Iluminación interior	Bombilla 25 W, 230 V, tipo E14, resistente 300 °C
Seguridad	Dispositivo antivuelco, puerta cerrada para grill, superficies calientes
Accesorios incluidos	Rejilla, bandeja de horno, placa, pincho para aves (según modelo)
Garantía	2 años (presentando el ticket de caja)
Reparabilidad	Servicio posventa autorizado (cambio de bombilla, cable)

Preguntas frecuentes - FM 56 C 2NVT VALBERG

¿Cómo instalar correctamente mi horno VALBERG FM 56 C 2NVT?

La instalación debe ser realizada por un técnico cualificado. Asegúrese de que el mueble soporte al menos 90 °C. Deje un espacio de al menos 50 mm entre la encimera y el panel superior del horno, y 25 mm entre la encimera y el panel de control. Fije los tornillos antivuelco en los orificios del marco. Conecte a una línea con disyuntor de 20 A y toma de tierra.

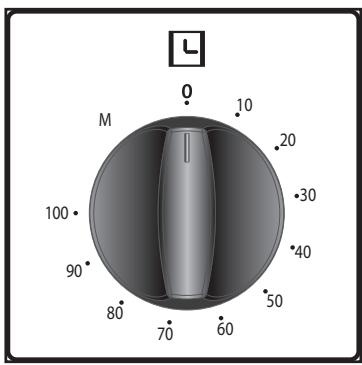

¿Cómo usar el temporizador mecánico?

Gire la perilla del temporizador en el sentido de las agujas del reloj para ajustar la duración. Al final, el temporizador suena pero el horno continúa. Para detener, gire la perilla de función y el termostato a Apagado.

¿Qué hacer si el horno no calienta?

Verifique que el horno esté enchufado y que no haya un corte de corriente. Asegúrese de que el botón de función y el termostato estén ajustados. Si tiene un temporizador, verifique que no esté en posición manual. Si el problema persiste, contacte al servicio posventa.

¿Cómo limpiar el interior del horno?

Utilice la función de pirólisis después de retirar todos los accesorios y residuos de alimentos. También puede limpiar con un paño suave humedecido con agua jabonosa, luego enjuagar y secar. No use nunca limpiador a vapor ni productos abrasivos.

¿Cómo reemplazar la bombilla del horno?

Desenchufe el horno y déjelo enfriar. Retire la cubierta de vidrio de la lámpara, luego la bombilla defectuosa. Reemplácela por una bombilla nueva de 25 W, 230 V, tipo E14, resistente a 300 °C. Vuelva a colocar la cubierta. Esta operación debe ser realizada por un técnico autorizado si no está seguro.

¿Cuáles son las funciones de cocción disponibles?

Las funciones incluyen: cocción estática, descongelación, ventilación, calor inferior + ventilación, grill, grill rápido y doble parrilla + ventilación. Cada función es adecuada para diferentes tipos de platos. Consulte la tabla de cocción en el manual para conocer las temperaturas y duraciones recomendadas.

¿Qué accesorios se incluyen con el horno?

El horno se entrega con una rejilla, una bandeja de horno, una placa y un pincho para aves (según modelo). Puede utilizar recipientes de vidrio o metal adecuados. Coloque siempre la bandeja de horno en las guías inferiores para recoger los jugos.

¿Cómo ahorrar energía con este horno?

Cocine varios platos simultáneamente, reduzca el precalentamiento, no prolongue la cocción, apague el horno después de usarlo y no abra la puerta innecesariamente. El horno es de clase A, con un consumo de 0,94 kWh en modo convencional y 0,83 kWh en ventilación forzada.

¿La puerta del horno debe permanecer cerrada durante el grill?

Sí, para este modelo eléctrico, la puerta debe estar cerrada durante el uso del grill. Ajuste la temperatura a 190 °C. Utilice las rejillas superiores y coloque una bandeja de horno debajo.

¿Qué hacer en caso de problema de cocción desigual?

Verifique la posición de las rejillas, el tiempo de cocción y el ajuste del termostato. Asegúrese de que la función elegida sea la adecuada. Si el problema persiste, contacte al servicio posventa.

MANUAL DE USUARIO FM 56 C 2NVT VALBERG

Gracias por haber elegido este producto VALBERG.

Los productos de la marca VALBERG, elegidos, probados y recomendados por ELECTRO DEPOT, son sinónimo de utilización fácil, rendimientos fiables y calidad impecable.

Sabrá que estará satisfecho cada vez que utilice este aparato.

Le damos la bienvenida a ELECTRO DEPOT.

Consulte nuestra página web: www.electrodepot.fr

ELECTRO DEPOT

Antes de utilizar el aparato

94 Instrucciones de seguridad

Descripción del aparato

107 Descripción del aparato

108 Especificaciones Técnicas

Utilización del aparato

109 Instalación

111 Utilización

Informaciones prácticas

Limpieza y mantenimiento. Servicio postventa y transporte. Cómo desechar su antiguo aparato.

Instrucciones de seguridad

Lea atentamente y en su totalidad este manual antes de utilizar su aparato de cocina y consérvelo para poder consultarlo cuando sea necesario.

Este manual se ha redactado para varios modelos. Por lo tanto, su aparato de cocina puede no estar equipado con todas las funcionalidades descritas en este manual. Controle las características de su aparato en los párrafos del manual que contienen imágenes.

Instrucciones de seguridad generales

• La fabricación de su aparato de cocina respeta todas las normas y reglamentaciones nacionales e internacionales vigentes respectivas. Los trabajos de mantenimiento y entretenimiento se deben efectuar exclusivamente por técnicos cualificados.

Los trabajos de reparación y mantenimiento realizados por personas no cualificadas pueden provocar situaciones de peligro. No modifique, bajo ningún concepto, las especificaciones de su aparato de cocina. No realice trabajos de reparación usted mismo, puede exponerse a daños como, por ejemplo, una descarga eléctrica.

• Antes de instalar el aparato, compruebe que las condiciones de distribución locales (según su aparato: naturaleza y presión del gas, tensión y frecuencia de la red de electricidad) son compatibles con las características indicadas en la placa de características de su aparato de cocina.
• En caso de daños provocados por una conexión incorrecta o una instalación inadecuada, la garantía no será válida.
• En el caso de aparatos eléctricos: la seguridad eléctrica de su aparato de cocina solo está garantizada si su aparato está conectado a una red de alimentación eléctrica con puesta a tierra, según las normas de seguridad eléctrica vigentes. Si no está completamente seguro de que su instalación eléctrica disponga de puesta a tierra, consulte a un técnico cualificado.

ADVERTENCIA

Su aparato de cocina está diseñado únicamente para la cocción de alimentos y para un uso exclusivamente doméstico. No debe jamás ser utilizado con otros fines, por ejemplo, en un ambiente comercial o para calentar una sala.

El fabricante no se hará responsable en caso de daños ligados a un uso inadecuado, incorrecto o negligente.

• Este aparato no debe ser utilizado por niños menores de 8 años, ni por personas con sus capacidades psíquicas, sensoriales o mentales reducidas, ni por quienes no tengan los conocimientos y la experiencia necesarios para poder utilizar este aparato sin riesgos, a menos que estén supervisados e instruidos para el uso del aparato de forma segura y siempre que conozcan los riesgos que conlleva su uso. No deje que los niños jueguen con el aparato. La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión por parte de una persona responsable.
• No intente levantar o desplazar el aparato de cocción utilizando el tirador del horno.
• Este aparato de cocción no está conectado a un dispositivo de evacuación de productos de combustión. Debe instalarse y conectarse según las reglas de instalación vigentes. Se debe prestar una especial atención a las exigencias relativas a la ventilación.
• Si el quemador de gas no se enciende después de 15 segundos, cierre el mando del quemador, abra la puerta del horno y espere al menos un minuto antes de volver a intentar encenderlo de nuevo.
• Estas instrucciones solo son válidas si el símbolo del país figura en su aparato de cocina. Si el símbolo del país no figura en su aparato de cocina, deben consultar las instrucciones técnicas que proporcionan las informaciones necesarias.

relativas a las condiciones de utilización particulares.

• Precaución: el horno y sus partes accesibles pueden estar muy calientes durante su utilización. Tenga cuidado de no tocar los elementos calefactores. Mantenga alejado del aparato a los niños menores de 8 años o vigílelos constantemente.

Advertencia: durante su utilización, todos los elementos accesibles de su aparato de cocina están calientes y permanecen calientes durante un cierto tiempo, incluso cuando el aparato ya está apagado. No toque las superficies calientes (mandos y tiradores del horno incluidos) e impida que los niños menores de 8 años se aproximen al aparato. Se recomienda dejar enfriar las partes directamente expuestas al calor antes de tocarlas.

ADVERTENCIA

• No deje su aparato de cocina sin vigilancia cuando cocine aceites o materias grasas líquidas o sólidas. Estas sustancias, a altas temperaturas, pueden provocar un incendio. NO INTENTE JAMÁS apagar con agua las llamas provocadas por aceite caliente; apague su aparato de cocina y cubra la cacerola o la sartén con una tapa para sofocar las llamas. Si tiene una campana, no la ponga jamás en funcionamiento sin vigilancia cuando esté calentando aceite. No deje sustancias inflamables cerca de su aparato cuando está en funcionamiento.
• PRECAUCIÓN: riesgo de incendio: no coloque jamás objetos sobre la placa de cocina.
• Riesgo de incendio: no coloque objetos en las superficies de cocción y no ponga ningún objeto que contenga productos presurizados, como aerosoles, ni materiales inflamables (objetos de papel, plástico o tejido) en el cajón situado bajo el horno o sobre la placa de cocina. Esta consigna también es aplicable para los utensilios de cocina de plástico (así como a los mangos de los utensilios).

ADVERTENCIA

Si la superficie está agrietada, desenchufe el aparato de la red eléctrica para evitar cualquier riesgo de descarga eléctrica.

Si su aparato de cocina está equipado con una placa de cocción de cristal (vitrocerámica o inducción) y si la superficie está fisurada, coloque los mandos en la posición "0" para evitar cualquier riesgo de descarga eléctrica. Si aparecen fisuras en las placas eléctricas, desenchufe inmediatamente la alimentación eléctrica para evitar cualquier riesgo de descarga eléctrica.

Se recomienda no colocar objetos metálicos, como cuchillos, tenedores, cucharas y tapas sobre la placa de cocina ya que podrían calentarse.

• Apague la placa de cocina mediante su dispositivo de control cuando no la utilice. No confíe únicamente en el detector de cacerolas.
• Se recomienda quitar de la tapa cualquier resto antes de abrirla. Si su aparato de cocina dispone de una tapa, se recomienda quitar esta tapa antes de encender las placas de cocción. Antes de volver a cerrar la tapa,

compruebe que el aparato de cocina se ha enfriado correctamente. Las tapas de cristal pueden romperse si están calientes. Apague todos los quemadores antes de cerrar la tapa.

• El aparato no está destinado para ser activado mediante un temporizador externo o un sistema distinto de mando a distancia.
• Su aparato de cocina no debe conectarse jamás a una

alargada, un temporizador externo, una toma múltiple, un sistema de mando a distancia distinto del suyo ni cualquier otro dispositivo que lo haga funcionar automáticamente.

• Para impedir que su aparato de cocina bascule, se deben colocar fijaciones de estabilización. Si su aparato está instalado sobre una base, tome las precauciones necesarias para que no se caiga.

Precaución: este dispositivo de estabilización se debe colocar para evitar que el aparato bascule (véanse las explicaciones en el manual).

• El aparato se calienta durante su uso.

No toque los elementos calefactores situados en el interior del horno. No toque los elementos calefactores (resistencias) cuando el horno está en funcionamiento, podría quemarse.

• Compruebe que las asas

de las cacerolas estén colocadas hacia el interior de las placas de cocción para impedir que pueda caerse por un posible roce. Las asas de las cacerolas pueden estar calientes, mantenga alejados a los niños.

• Preste atención a los tiradores de la puerta del horno y a los mandos de las zonas de cocción que puedan estar calientes cuando utilice el aparato y puedan permanecer calientes durante un cierto tiempo después de su uso.
• No utilice productos de limpieza abrasivos, cremas cáusticas, estropajos abrasivos ni rascadores metálicos para limpiar los elementos de su aparato de cocina (cristal, esmalte, acero inoxidable, plástico y pintura), ya que podrían rayar las superficies y podría provocar daños en las superficies de cristal o en otros elementos de su aparato de cocina. No utilice

productos de mantenimiento abrasivos o rascadores metálicos duros para limpiar la puerta de cristal del horno, podrían arañar la superficie y romper el cristal.

• No utilice limpiadores de vapor para limpiar su aparato de cocina.
• Se han tomado todas las medidas de seguridad posibles para garantizar su seguridad. Para evitar romper los elementos de cristal, deben procurar no rayarlos cuando los limpie. No golpee estas superficies de cristal, no deje caer elementos sobre ellas ni se monte en el cristal (en caso de trabajo encima de su aparato de cocina).

Precaución: compruebe que el aparato está desenchufado antes de reemplazar la bombilla para evitar cualquier riesgo de descarga eléctrica.

• Se recomienda mantener alejados a los niños.
• En caso de limpieza pirolítica, conviene retirar del horno las rejillas, las bandejas y cualquier otro accesorio antes de comenzar el ciclo de limpieza. Además, hay que lavar los restos de salpicaduras.
• Utilice únicamente la sonda térmica recomendada para este horno (opción sonda para carne si su aparato está equipado).
• No haga presión sobre el cable eléctrico (si fuese el caso) durante la instalación de su aparato de cocina. Compruebe también que el cable no está aplastado detrás de su aparato de cocina. Si el cable de alimentación está dañado, debe ser reemplazado por un cable de las mismas características que el original. Esta operación debe ser realizada por un técnico cualificado para evitar

cualquier peligro.

• Cuando la puerta del horno o el cajón bajo el horno está abiertos, no coloque nada sobre ellos ni deje que los niños salten o se sienten sobre la puerta. Esto podrá desequilibrar su aparato de cocina y romper ciertas partes (de ahí la necesidad de colocar las fijaciones de estabilización).

Si utiliza otros aparatos eléctricos cerca de su aparato de cocina, compruebe que el cable de alimentación de estos aparatos no esté en contacto con la superficie caliente de su aparato de cocina.

Advertencias de instalación

• Utilice su aparato de cocina solamente cuando la instalación se haya completado.
• Su aparato de cocina debe instalarse y ponerse en marcha por un técnico cualificado. El fabricante declina cualquier

responsabilidad por cualquier daño causado por una colocación incorrecta o por una instalación realizada por una persona no cualificada.

• Después de haber desembalado su aparato de cocina, compruebe que no ha sido dañado durante el transporte. No utilice el aparato si estuviese dañado y contacte inmediatamente a su vendedor. Los materiales de embalaje (poliestireno, nailon, grapas, etc.) pueden ser peligrosos para los niños, reúnalos y tírelos inmediatamente (póngalos en los contenedores específicos para su reciclaje). Proteja su aparato de cocina contra los efectos atmosféricos. No lo exponga al sol, a la lluvia, a la nieve, al polvo, etc.
• Los materiales situados alrededor del aparato (muebles) deben poder soportar una temperatura mínima de 100°C .
• Las condiciones para la conexión de gas de su aparato de cocina están indicadas en una etiqueta pegada en la parte trasera del aparato (únicamente para los aparatos de cocina de gas y mixtos). Si utiliza su aparato de cocina con gas de una bombona de propano, la bombona debe estar instalada obligatoriamente en el exterior de la casa (únicamente para los aparatos de cocina de gas). Le recomendamos disponer de un detector de humo instalado en su casa y una manta ignífuga o un extintor cerca de su aparato de cocina.

Durante su utilización

• Cuando ponga en marcha el horno por primera vez podrá percibir un olor característico de los materiales aislantes y los elementos calefactores. Por ello, antes de utilizar su horno, hágalo funcionar en vacío a su máxima

temperatura durante 45 minutos. También debe asegurarse de que la habitación donde se instala el aparato de cocina esté bien ventilada.

• Durante la utilización del horno, las superficies internas y externas del aparato se calientan. No se coloque enfrente de la puerta cuando la abra, retírese ya que el vapor caliente que sale del horno podría provocarle quemaduras.
• No coloque materiales inflamables o combustibles cerca de su aparato de cocina cuando esté en funcionamiento.
• Utilice sistemáticamente guantes de cocina para meter o sacar los platos en el horno.
• No deje su aparato de cocina sin vigilancia cuando cocine alimentos grasos líquidos o sólidos o aceites líquidos o sólidos. A altas temperaturas, estos alimentos pueden arder y

generar un incendio. NO INTENTE JAMÁS apagar con agua las llamas provocadas por aceite caliente; apague su aparato de cocina y cubra la cacerola o la sartén con una tapa para sofocar las llamas. Si tiene una campana, no la ponga jamás en funcionamiento sin vigilancia, sobre todo con aceite caliente. No deje material inflamable cerca de su aparato de cocina cuando esté en funcionamiento.

• Coloque siempre los utensilios de cocina en el centro de la zona de cocción con las asas hacia el interior para que no molesten y para que los niños no puedan cogerlas.
• No encienda las placas de cocción con cacerolas vacías encima o sin cacerolas.
• Sobre las instalaciones eléctricas, utilice únicamente recipientes con el fondo plano.

No corte el pan sobre la placa vitrocerámica o de

inducción. Estas placas no deben utilizarse como encimera. No coloque encima de las placas recipientes que puedan dañar el cristal. Los recipientes con bordes cortantes podrían rayar la superficie de las placas y dañarlas. Le aconsejamos secar sistemáticamente la parte inferior de los recipientes con un paño antes de colocarlos sobre la superficie de cristal para eliminar las micropartículas que pueda tener pegadas y que PODRÍAN rayar el vidrio. Utilice únicamente recipientes con un fondo plano sobre las placas vitrocerámicas.

• En las placas de inducción, utilice únicamente recipientes con fondo plano adaptado para dichas placas (indicado bajo el recipiente por el fabricante).
• Es posible que escuche un pequeño ruido cuando se pone en marcha una de las placas de cocción.
• Si no va a utilizar su aparato de cocción durante un largo periodo de tiempo, le aconsejamos desenchufarlo de la red eléctrica. En caso de aparatos de cocción a gas, cierre también el grifo del gas cuando no vaya a utilizar el aparato.
• Si no va a utilizar las placas eléctricas durante un largo periodo de tiempo, será necesario poner un poco de aceite sobre ellas para evitar que se oxiden (placa de fundición).
• Compruebe que los mandos de su aparato estén en la posición "0" cuando no lo usa.
• Se recomienda quitar de la tapa cualquier resto de comida desbordada antes de abrirla. Deje enfriar la placa de cocción antes de cerrar la

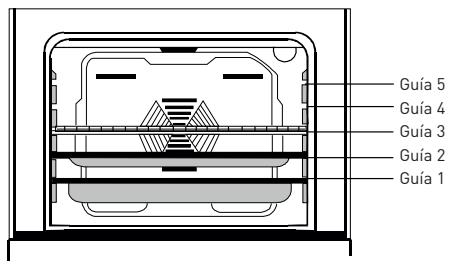

tapa. Coloque bien las rejillas en las guías correderas laterales previstas para ello; en caso contrario, si tira de las rejillas podrían inclinarse y podría salirse el líquido caliente contenido en los recipientes de cocción causándole quemaduras.

• Algunos aparatos de cocción con horno eléctrico están equipados con un ventilador tangencial. Este ventilador funciona durante la cocción. El aire se expulsa a través de los orificios situados entre la puerta del horno y el panel de control. El ventilador puede seguir funcionando una vez que el horno se haya apagado para poder enfriar el aparato, es normal, no se preocupe.

ADVERTENCIA

El uso de un aparato de cocina a gas genera calor, humedad, olores y productos de combustión en la habitación en que se encuentre dicho aparato. Compruebe que la cocina esté bien ventilada cuando el aparato funcione, dejando abiertas las puertas y ventanas o instalando un dispositivo mecánico de ventilación (como campana aspiradora mecánica).

En el caso de aparatos de cocción con energía eléctrica, la cocción generará también humedad y olores. Se debe instalar también un dispositivo de ventilación mecánica.

• El uso prolongado de su aparato de cocina puede requerir una ventilación adicional, como abrir una ventana o aumentar el nivel de ventilación mecánica si estuviese instalada.
• El uso prolongado de su aparato de cocina puede requerir una ventilación adicional, como abrir una ventana o aumentar el nivel de ventilación mecánica si estuviese instalada.
• El uso prolongado de su aparato de cocina puede requerir una ventilación adicional, como abrir una ventana o aumentar el nivel de ventilación mecánica si estuviese instalada.
• El uso prolongado de su aparato de cocina puede requerir una ventilación adicional, como abrir una ventana o aumentar el nivel de ventilación mecánica si estuviese instalada.
• El uso prolongado de su aparato de cocina puede requerir una ventilación adicional, como abrir una ventana o aumentar el nivel de ventilación mecánica si estuviese instalada.
• Si utiliza el gratinador de gas (según modelo), debe dejar la puerta abierta y colocar la pantalla de protección (para el panel y los mandos) suministrada con su aparato de cocina. No utilice jamás el gratinador de gas cuando

la puerta del horno esté cerrada (para los aparatos de cocina con gas equipados de gratinador de gas). - En el caso de aparatos de cocina con horno eléctrico, para utilizar el gratinador eléctrico (según el modelo) debe dejar la puerta del horno cerrada.

ADVERTENCIA

Las tapas de cristal pueden romperse bajo el efecto del calor. Antes de cerrar la tapa, cierre todos los quemadores o las zonas de cocción y deje enfriar la superficie del plano de cocción.

• Cuando la puerta del horno o el cajón bajo el horno está abiertos, no coloque nada sobre ellos ni deje que los niños salten o se sienten sobre la puerta. Esto podría desequilibrar su aparato de cocina y romperlo, de ahí la necesidad de colocar las fijaciones de estabilización.
• No coloque ningún objeto pesado o inflamable (nailon, bolsa de plástico, papel, tejido) en el cajón situado bajo el horno. Esta consigna

también es aplicable para los utensilios de cocina de plástico (así como a los mangos de los utensilios).

• No seque toallas, esponjas o ropas en o sobre su aparato de cocina ni sobre el tirador del horno.

Durante la limpieza y el mantenimiento

• Apague siempre su aparato de cocina antes de la limpieza o el mantenimiento y desenchúfelo de la red eléctrica o apague el interruptor general. No retire jamás los mandos para limpiar el panel de mando.
• No utilice jamás un limpiador a vapor para limpiar los elementos de su aparato de cocina.

Para garantizar la eficacia y la seguridad de su aparato, le recomendamos utilizar siempre piezas originales y contactar a nuestros representantes si lo considera necesario.

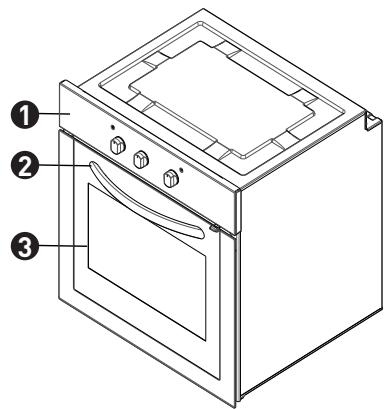

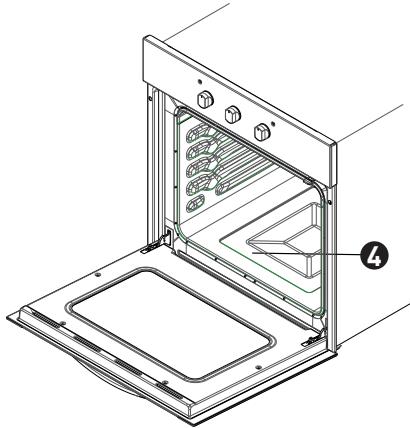

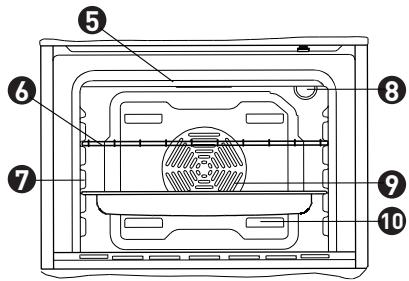

Descripción del aparato

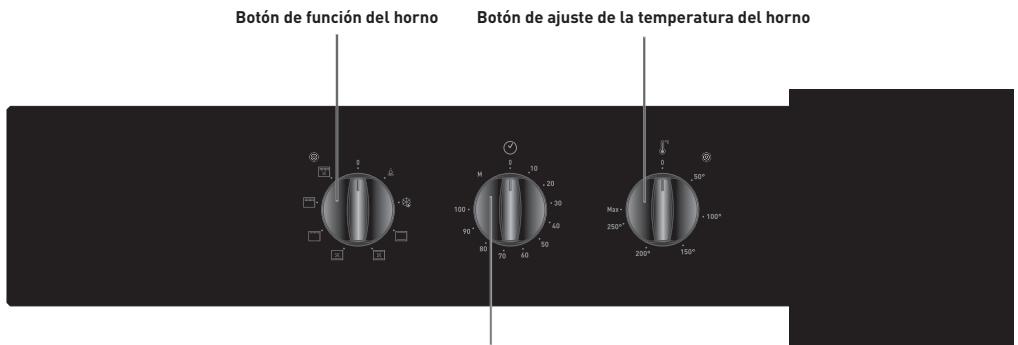

Horno empotrable

Panel de control 2 Tirador 3 Puerta del horno 4 Resistencia inferior 5 Resistencia superior 6 Rejilla Soportes Lámpara del horno Anillo calefactor central 16 Salida de aire

Especificaciones técnicas

Marca	VALBERG
Modelo	VALFM56C2NVT
Tipo de hora	ELECTRICO
Peso	29,2 kg
Clase de eficacia energia (conversional)	118,4
Clase de eficacia energia (ventilacion forzada)	104,6
Clase energia	A
Consumo energia convencional (electricidad)	0,94 kWh/ciculo
Consumo energia ventilacion forzada (electricidad)	0,83 kWh/ciculo
Número de cavidades	1
Fuente de calor	ELECTRICO
Volumen	58 L
Producto conforme a la norma EN 60350-1.

Consejos para el ahorro de energía

Horno

• Cocine varios platos al mismo tiempo, si fuese el caso y si fuese posible.
• Reduzca el tiempo de precalentamiento.
• No prolongue el tiempo de cocción.
• No olvide apagar el horno al final de la cocción.
• No abra la puerta del horno durante la cocción.

Instalación

Este horno moderno, funcional y práctico, desarrollado con materiales de primera calidad, sabrá dejarle satisfecho. Lea este manual en el que encontrará todos los consejos prácticos para obtener excelentes resultados y evitar cualquier problema.

Las informaciones a continuación son necesarias para la instalación y las operaciones de servicio.

El transporte de la instalación del aparato también debe estar sujeto a estas informaciones.

Contacte a un técnico calificado para la instalación del horno.

Elección del emplazamiento

Debe tener en cuenta ciertos factores cuando elija el lugar en que va a colocar su horno. Siga atentamente las recomendaciones a continuación para evitar cualquier problema y situación peligrosa.

• A la hora de elegir el emplazamiento del aparato, deben comprobar que no haya ningún material inflamable próximo, como por ejemplo, cortinas, ropas impermeables, etc., que pueda arder con rapidez.
• El mueble donde está encastrado el horno (así como los muebles más próximos) deben estar fabricados con materiales resistentes a temperaturas superiores a 90°C.

Para instalar el horno correctamente, debe evitar cualquier contacto entre el horno y las partes eléctricas. No se recomienda instalar el horno cerca de un frigorífico o un congelador. El rendimiento de los aparatos mencionados anteriormente podrá verse afectado por el calor provocado por el horno. Después de haber sacado el horno de su

embalaje, verifique que el horno no está dañado. Si el horno está dañado, no debe utilizarlo y debe contactar inmediatamente al servicio de postventa.

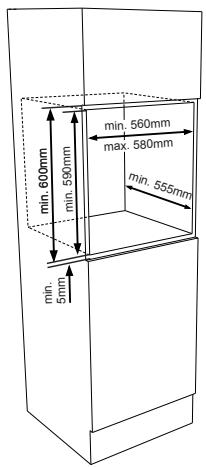

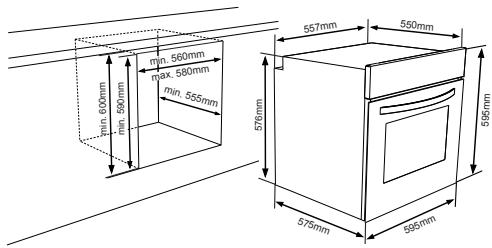

Instalación del horno empotrable

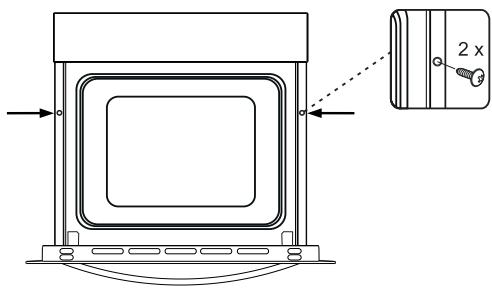

Abra la puerta del horno y fije 2 tornillos en los orificios situados en el marco del horno. Apriete el tornillo una vez que el marco del horno toque la parte de madera.

Si el horno está instalado bajo una placa de cocina, la distancia entre la encimera y el panel superior del horno debe ser de 50 mm como mínimo.

Además, la distancia entre la encimera y la parte superior del panel de control debe ser como mínimo de 25mm.

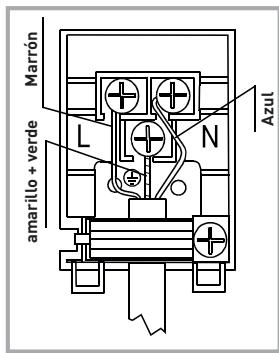

Conexión y seguridad del horno empotrable

Debe seguir las instrucciones siguientes durante la conexión:

• El cable de puesta a tierra (amarillo/verde) debe estar enchufado al tornillo que tiene el símbolo de puesta a tierra. La conexión del cable de alimentación debe efectuarse de acuerdo con la figura n.° 3. Si su instalación eléctrica no dispone de ninguna toma de puesta a tierra según las normas vigentes, contacte a su electricista. La línea eléctrica que alimenta el horno a partir del contador debe tener obligatoriamente un disyuntor con una apertura de contacto de al menos 3 mm (potencia 20 A, tipo de funcionamiento retardado).
• La toma de puesta a tierra debe estar lo más próxima posible al horno. No utilice jamás una alargadora.
• El cable de alimentación no debe estar en contacto con la superficie caliente del producto.
• Si el cable de alimentación está dañado, contacte al servicio de postventa que es el único autorizado para cambiarlo.
• La conexión del aparato debe efectuarse por una persona autorizada. Debe utilizar un cable de alimentación del tipo H05VV-F.
• Una conexión incorrecta puede dañar el aparato. La garantía no cubre este tipo de daños.
• Este horno no debe conectarse a una toma de corriente con un temporizador exterior, un programador ni un sistema de mando a distancia separado.
• El aparato ha sido diseñado para funcionar con corriente de 220-240 V. Si la corriente de su casa no es la adecuada, contacte inmediatamente al servicio de postventa.

Recomendaciones generales y precauciones

• Su horno ha sido creado respetando las normas de seguridad de los aparatos eléctricos. Las operaciones de mantenimiento y de reparación se deben efectuar por técnicos cualificados. Las operaciones de instalación y reparación que no hayan sido realizadas conforme a estas consignas pueden resultar peligrosas.
• Las superficies externas están calientes cuando se usa el aparato. Los elementos calefactores interiores y el vapor que se escapa del horno pueden estar muy calientes. Estos elementos permanecerán calientes durante un cierto tiempo, incluso después de haber apagado el horno. No toque las superficies calientes. Mantenga a los niños alejados del horno.
• Para cocinar en su horno debe ajustar los mandos de función y de temperatura así como el programador, de lo contrario, el horno no funciona.
• No coloque nada sobre la puerta del horno cuando está abierta. Puede desequilibrar el horno o romper la puerta. Desenchufe el horno cuando no lo utilice. Proteja su horno de los efectos atmosféricos. No lo exponga al sol, a la lluvia, a la nieve, al polvo, etc.

Utilización

Panel

Horno empotable

Temporizador digital

Botón de control de las funciones del horno Utilice este botón para seleccionar la función de horno que desea usar. Encontrará explicaciones más detalladas en el capítulo "Funciones del horno". Debe ajustar el botón de control de horno en la función que desee ejecutar y colocar el termostato en la temperatura apropiada. En caso contrario, la función seleccionada no se activará.

Botón del termostato del horno

Utilice este botón para activar la función del horno elegida. La temperatura ajustada se mostrará en la pantalla.

Cuando se alcance en el interior del horno la temperatura indicada, el termostato corta el circuito y la luz del termostato se apaga. Cuando la temperatura baja con respecto al valor indicado, el termostato se pone de nuevo en marcha y la luz vuelve a encenderse.

Funciones* del horno

*Las funciones de su horno pueden ser diferentes según el modelo de su aparato.

Lámpara del horno

Sólo el indicador del horno permanecerá encendido para cualquier función de cocción.

El termostato y los indicadores de advertencia del horno se encienden y los elementos calefactores, inferiores y superiores, comienzan a funcionar.

La función de cocción estática genera calor, lo que asegura una cocción uniforme de los alimentos a nivel inferior y superior. Esta función es ideal para la cocción de pastas, pasteles, platos de pasta al horno, lasañas y pizzas. Con esta función, se recomienda precalentar el horno durante 10 minutos y no cocinar más de un plato a la vez.

Función de descongelación

Los indicadores de advertencia del horno se encienden, el ventilador comienza a funcionar. Para utilizar la función de descongelación, saque los alimentos congelados y póngalos en el horno sobre una bandeja colocada en la tercera guía contando desde abajo. Se recomienda colocar una bandeja bajo los alimentos que se quiere descongelar para recoger el agua sobrante. Esta función no le permite parar ni cocinar sus alimentos. Únicamente le permite descongelar alimentos.

Función de ventilación

El termostato y los indicadores de advertencia del horno se encienden y el ventilador y los elementos calefactores, superiores e inferiores, comienzan a funcionar.

Esta función está especialmente indicada para la cocción de pastas. La cocción se realiza gracias a los elementos calefactores inferiores y superiores situados en el interior del horno y gracias al ventilador que asegura la circulación del aire, lo que aporta un ligero efecto grill a los alimentos. Se recomienda precalentar el horno durante 10 minutos.

Función de calor inferior y de ventilación

El termostato y los indicadores de advertencia del horno se encienden y, el elemento calefactor inferior, el ventilador y la turbina comienzan a funcionar.

La función de calor inferior y de ventilación está recomendada para cocinar uniformemente alimentos, como una pizza, en poco tiempo. Se recomienda precalentar el horno durante 10 minutos.

Función gratinador

El termostato y los indicadores de advertencia del horno se encienden y, los elementos calefactores del gratinador comienzan a funcionar.

Esta función se utiliza para gratinar y asar los alimentos. Utilice las guías superiores del horno. Barnice ligeramente la parrilla metálica con aceite para impedir que los alimentos se peguen y coloque los alimentos en el centro de la rejilla. Coloque siempre una bandeja por debajo para recoger las gotas de aceite o grasa que pueda caer. Se recomienda precalentar el horno durante 10 minutos.

Cuando gratine los alimentos, la puerta del horno debe estar cerrada y la temperatura del horno regulada en 190 °C.

Función gratinado rápido

El termostato y los indicadores de advertencia del horno se encienden y el ventilador y los elementos calefactores, superiores e inferiores, comienzan a funcionar.

Esta función se utiliza para gratinar los alimentos rápidamente y para cubrir una mayor superficie (para gratinar carne, por ejemplo). Utilice las guías superiores del horno. Barnice ligeramente la parrilla metálica con aceite para impedir que los alimentos se peguen y coloque los alimentos en el centro de la rejilla. Coloque siempre una bandeja por debajo para recoger las gotas de aceite o grasa que puedan caer. Se recomienda precalentar el horno durante 10 minutos.

Advertencia: cuando gratine los alimentos, la puerta del horno debe estar cerrada y la temperatura del horno regulada en 190 °C.

Función doble gratinador y ventilación

El termostato del horno y los indicadores de advertencia se encienden y, el gratinador, el ventilador y los elementos calefactores superiores comienzan a funcionar.

Esta función se utiliza para gratinar rápidamente los alimentos más gruesos y para cubrir una superficie mayor. El elemento calefactor superior junto con el gratinador y el ventilador aseguran una cocción uniforme.

Utilice las guías superiores del horno. Barnice ligeramente la parrilla metálica con aceite para impedir que los alimentos se peguen y coloque los alimentos en el centro de la rejilla. Coloque siempre una bandeja por debajo para recoger las gotas de aceite o grasa que puedan caer. Se recomienda precalentar el horno durante 10 minutos.

Advertencia: cuando gratine los alimentos, la puerta del horno debe estar cerrada y la temperatura del horno regulada en 190 °C.

Utilización del termostato mecánico

Ajuste el timbre girando el mando del termostato en el sentido de las agujas del reloj. Al final del periodo definido, el termostato emite una señal sonora pero el horno sigue configurado. Para apagar el horno debe colocar el mando y el termostato del horno en posición "Parada".

RECETAS	INFERIOR-SUPERIOR			INFERIOR-SUPERIOR-CALOR IMPULSADO			GRATINADOR
	Posición del termostato (°C)	Posición de la rejilla	Tiempo de coccción (min)	Posición del termostato (°C)	Posición de la rejilla	Tiempo de coccción (min)	Posición del termostato (°C)	Posición de la rejilla	Tiempo de coccción (min)
Milhojas	170 - 190	1 - 2	35 - 45	170 - 190	1 - 2	25 - 35
Pasteles	170 - 190	1 - 2	30 - 40	150 - 170	1 - 2 - 3	25 - 35
Galletas	170 - 190	1 - 2	30 - 40	150 - 170	1 - 2 - 3	25 - 35
Albóndigas de carne gratinadas							200	4	10 - 15
Alimentos liquidos	175 -200	2	40 - 50	175 - 200	2	40 - 50
Pollo	200	1 - 2	45 - 60	200	1 - 2	45 - 60	200	3 - 4	50 - 60
Chuletas							200	3 - 4	15 - 25
Filetes							200	4	15 - 25

Accesorios del horno

Su horno dispone (según el modelo) de placas, una bandeja, una parrilla y un espiedo para asar aves. Por otro lado, puede usar fuentes de cristal, moldes para pastel y placas de horno especiales adaptadas para la cocción en horno que encontrará en el mercado. Respete las instrucciones suministradas por el fabricante referentes a la utilización de bandejas. Si utiliza bandejas de dimensiones grandes, centrelas correctamente sobre la rejilla.

Deben respetarse las siguientes instrucciones para todas las bandejas esmaltadas.

La placa puede cambiar de forma, debido a las altas temperaturas, si los alimentos destinados a la cocción no cubren toda la superficie de la placa del horno, si acaban de salir del congelador o si la bandeja se utiliza para recoger los jugos y grasas generados por haber asado dichos alimentos.

La placa recuperará su forma inicial cuando se haya enfriado completamente después de la cocción. Se trata de un fenómeno normal debido al calor.

Si utiliza fuentes y otros utensilios de cristal para la cocción, no los exponga directamente al frío después de haberlos sacado del horno. No los coloque sobre superficies frías o húmedas. Póngalos sobre un salvamanteles o sobre una bandeja y deje que se enfríen lentamente para evitar que se rompan. Si utiliza el gratinador de su horno, le recomendamos utilizar los utensilios suministrados y la placa correspondiente (si su horno dispone de dichos accesorios). De este modo, las materias grasas que se derraman y salpican no ensuciarán el interior del horno. Si utiliza la rejilla, ponga una bandeja de horno en una de las dos guías inferiores para recoger las materias grasas.

Para poder la limpieza, añada un poco de agua en la bandeja. Atención, no coloque jamás la bandeja en la parte inferior del horno ya que el esmalte del horno podrá calentarse demasiado y deteriorarse. Cuando utilice el gratinador, utilice las guías 3 y 4 y barnice ligeramente la rejilla con aceite para impedir que los alimentos se peguen.

Rejilla: se usa para la función de gratinado y para poder diversos recipientes que no sean la bandeja de cocción.

Bandeja profunda: utilícela para cocciones lentas.

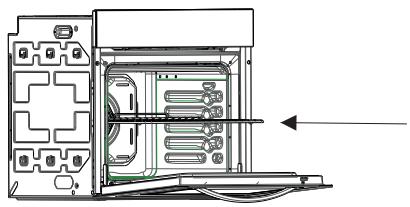

ADVERTENCIA: Coloque la rejilla correctamente en las guías laterales del horno y empújela hasta el fondo.

Limpieza y mantenimiento

• Antes de limpiar el aparato, asegúrese de que todos los mandos estén apagados y de que el horno esté frío.

Desenchufe siempre el aparato antes de empezar a limpiarlo.

• Verifique que los productos de limpieza han sido aprobados y recomendados por el fabricante antes de utilizarlos. No utilice cremas cáusticas, polvos limpiadores abrasivos, estropajos abrasivos, estropajos de lana de acero tupida ni herramientas duras para evitar dañar las superficies.
• Utilice cremas o líquidos que no contengan estas partículas.

El esmalte podrá dañarse si los líquidos derramados en el horno se queman.

Limpie inmediatamente los líquidos que se hayan derramado. No utilice

limpiadores de vapor para limpiar el horno.

Limpieza del interior del horno

• Después de cada utilización, limpie el horno con un trapo suave, previamente humedecido con agua jabonosa. Vuelva a limpiarlo cuando con un trapo húmedo y, bajo, séquelo. No limpie su horno con limpiadores secos o en polvo.
• Para una limpieza completa, puede utilizar la función de pirólisis, cuando se hayan quitado todos los restos de alimentos y todos los accesorios (rejilla, bandeja, recipiente, etc.).

Mantenimiento

Sustitución de la bombilla

Un técnico autorizado debe efectuar la sustitución de la bombilla.

Desenchufe el horno y verifique que está frío. Quite la tapa de cristal de la lámpara y, después, la

bombilla. Ponga la nueva bombilla, resistente a 300°C (especial para hornos de 230 V, 25 W, tipo E14) en el lugar de la antigua. Vuelva a poner la tapa de cristal de la lámpara en su sitio.

Servicio postventa y transporte

Antes de contactar al servicio de postventa:

Si el horno no funciona:

• Compruebe que el horno esté enchufado.
• Compruebe que no haya un corte de corriente.
• Para los modelos equipados de temporizador, compruebe que dicho temporizador no esté ajustado en la posición "Manual".
• Para los modelos equipados de programador, compruebe que esté bien ajustado.

El horno no calienta:

• Tal vez no se haya ajustado el calor con el mando del termostato del horno.

Si la luz interior no se enciende:

• Compruebe que la cocina esté bien enchufada.
• Compruebe que la bombilla no esté defectuosa. Si fuese el caso, reemplácela según las indicaciones previas.

Cocción (si la parte superior y la inferior no suceden de forma idéntica):

• Compruebe la posición de las rejillas, el tiempo de cocción y la posición del termostato.

Si a pesar de estas sugerencias sus problemas persisten, contacte al servicio de postventa.

Informaciones relativas al transporte

Si debe transportar la cocina, conserve el embalaje original del producto y transpórtela embalada. Respete las instrucciones de transporte que se indican en el embalaje.

Abra la puerta del horno y coloque cartón o papel en el cristal interior del horno para que las bandejas y la rejilla no dañen la puerta durante el transporte. Pegue con cinta adhesiva la puerta del horno a las paredes laterales.

Si no tiene el embalaje original:

tome las medidas necesarias para proteger las superficies externas (cristal y superficies pintadas) del horno contra eventuales golpes.

Cómo desechar su antiguo aparato

RECOGIDA SELECTIVA DE LOS RESIDUOS ELÉCTRICOS Y ELECTRÓNICOS

Este aparato lleva el símbolo RAEE (Residuo de Aparato Eléctrico y Electrónico), lo cual significa que, al término de su vida útil, no se debe tirar con los residuos domésticos, sino entregar en el centro de clasificación de la localidad. El aprovechamiento de los residuos permite contribuir a la preservación de nuestro medio ambiente.

PROTECCIÓN DEL MEDIO AMBIENTE - DIRECTIVA 2012/19/UE

Para contribuir a la preservación del medio ambiente y de nuestra salud, la eliminación de sus aparatos eléctricos y electrónicos, al final de la vida útil, se debe hacer según unas reglas bien específicas y es necesaria la implicación de cada uno de nosotros, tanto de los proveedores como de los usuarios.

Por tanto, su aparato, tal y como lo indica el símbolo estampado en su placa descriptiva o en su embalaje, no se debe tirar, en ningún caso, en una basura pública o privada destinada a basuras domésticas. El usuario tiene derecho a dejar el aparato en un lugar público de recogida que se encargue de hacer una clasificación selectiva de los desechos para que sea reciclado o reutilizado para otras aplicaciones, de acuerdo con la directiva.

CONDICIONES DE GARANTÍA

Este producto está garantizado por 2 años a partir de la fecha de compra* contra cualquier avería originada por un defecto de fabricación o de los materiales. Esta garantía no cubre los defectos o los daños provocados por una mala instalación, un uso inadecuado o por un desgaste anormal del producto.

*mediante la presentación del ticket de compra.

Importado por / Importado por

VESTEL

Distribuido por / Distribuido por

ELECTRO DEPOT

1 route de Vendeville

59155 FACHES-THUMESNIL

www.electrodepot.fr

La comercialización de este producto la lleva a cabo el importador que garantiza la conformidad del producto con los requisitos vigentes. La distribución de dicho producto la

realiza principalmente el distribuidor arriba indicado.
