MANUAL DE USUARIO CPW204B1 DARRY

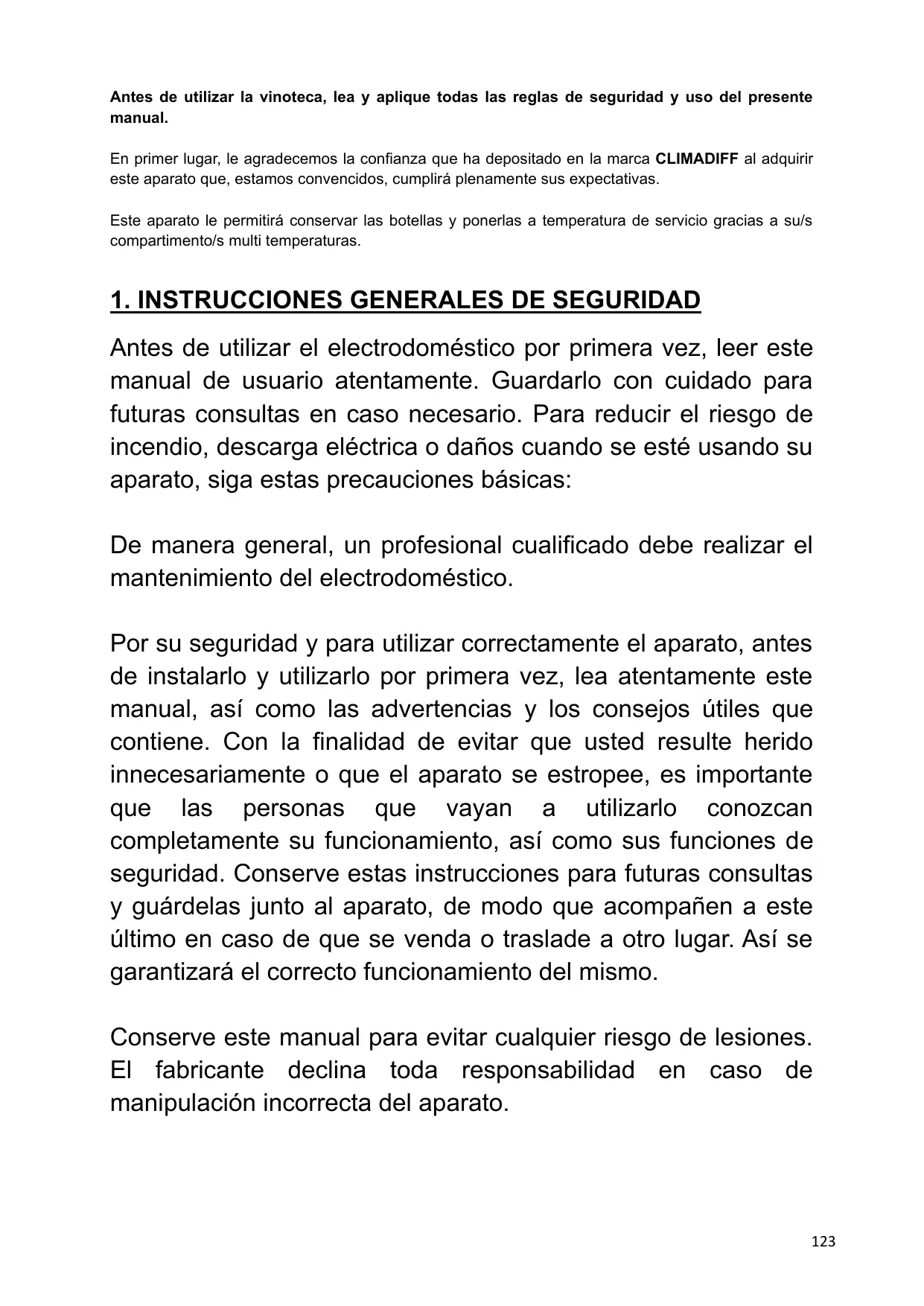

Antes de utilizar la vinoteca, lea y aplique todas las reglas de seguridad y uso del presente manual. En primer lugar, le agradecemos la confianza que ha depositado en la marca CLIMADIFF al adquirir este aparato que, estamos convencidos, cumplirá plenamente sus expectativas. Este aparato le permitirá conservar las botellas y ponerlas a temperatura de servicio gracias a su/s compartimento/s multi temperaturas.

1. INSTRUCCIONES GENERALES DE SEGURIDAD Antes de utilizar el electrodoméstico por primera vez, leer este manual de usuario atentamente. Guardarlo con cuidado para futuras consultas en caso necesario. Para reducir el riesgo de incendio, descarga eléctrica o daños cuando se esté usando su aparato, siga estas precauciones básicas: De manera general, un profesional cualificado debe realizar el mantenimiento del electrodoméstico. Por su seguridad y para utilizar correctamente el aparato, antes de instalarlo y utilizarlo por primera vez, lea atentamente este manual, así como las advertencias y los consejos útiles que contiene. Con la finalidad de evitar que usted resulte herido innecesariamente o que el aparato se estropee, es importante que las personas que vayan a utilizarlo conozcan completamente su funcionamiento, así como sus funciones de seguridad. Conserve estas instrucciones para futuras consultas y guárdelas junto al aparato, de modo que acompañen a este último en caso de que se venda o traslade a otro lugar. Así se garantizará el correcto funcionamiento del mismo. Conserve este manual para evitar cualquier riesgo de lesiones. El fabricante declina toda responsabilidad en caso de manipulación incorrecta del aparato.

Este electrodoméstico debe utilizarse exclusivamente en el hogar para guardar bebidas especiales a una temperatura de almacenamiento superior a la del compartimento de almacenamiento para productos frescos. No está previsto bajo ningún concepto para guardar productos alimenticios frescos. Asegurarse de que la tensión de la instalación eléctrica corresponda con la placa de identificación del electrodoméstico; este último debe estar conectado a un sistema a tierra autorizado. Las reparaciones o conexiones incorrectas pueden causar riesgos para la seguridad. En caso de duda, solicitar a un profesional que compruebe la instalación eléctrica. Esta unidad debe estar correctamente conectada a la toma de corriente a tierra para su protección. No cortar ni retirar el hilo de puesta a tierra del cable de la red eléctrica suministrado. Por razones de seguridad, no utilizar un cable alargador eléctrico. Si el electrodoméstico está estropeado (p. ej., si ha recibido un golpe fuerte) o ha sufrido algún daño (subida de tensión debida a relámpagos, inundaciones o incendios), puede resultar peligroso utilizarlo. Desconectar el enchufe de la red eléctrica y solicitar a un reparador profesional autorizado que compruebe el electrodoméstico. Para impedir los peligros, no reemplace usted mismo el cable estropeado de la red eléctrica. Ponerse en contacto con el distribuidor, un centro de reparación autorizado o un reparador profesional.

Este electrodoméstico debe colocarse de tal manera que el enchufe de la red eléctrica esté accesible. No mover el 124

electrodoméstico cuando esté lleno: podría deformarse su estructura y no ser posible su reparación. Las partes eléctricas no deben estar directamente accesibles. ✓ Mantener a los niños alejados del electrodoméstico. ✓ No utilizar este electrodoméstico al aire libre. En caso de que se derrame líquido por accidente (rotura de una botella, etc.) en los componentes eléctricos (motor, etc.), desconectar el enchufe de la red eléctrica inmediatamente. Para impedir todo riesgo de incendio, electrocución o lesiones, no sumergir el cable de la red eléctrica, el enchufe o el propio electrodoméstico en el agua o en cualquier otro líquido. No tocar el electrodoméstico con las manos mojadas. Mantener el electrodoméstico alejado de cualquier fuente de calor o fuera de la luz directa del sol. No permitir que el cable de la red eléctrica quede colgando de una mesa o entre en contacto con bordes afilados o superficies calientes. No tirar del cable de red eléctrica, agarrar el enchufe para desconectar el electrodoméstico. Asegurarse de que la zona donde se vaya a colocar el electrodoméstico pueda soportar su peso cargado (una botella de 75 cl pesa aproximadamente 1,3 kg). La vinoteca debe estar colocada en una superficie plana. Si hay que colocarla en una alfombra o tapete, colocar un soporte debajo. Para evitar dañar la junta de puerta, cerciórese de que la puerta está completamente abierta cuando usted saca las parrillas de 125

su compartimento. Seguridad de los niños y demás personas vulnerables • Este aparato pueden utilizarlo niños de 8 años o más, personas con capacidad física, sensorial o mental reducida o personas que no hayan aprendido a utilizar el aparato, siempre que estén bajo la supervisión de una persona informada y consciente de los riesgos que ello implica. Los niños no deben jugar con el aparato. • La limpieza y el mantenimiento del aparato no deben llevarlos a cabo niños, excepto si son mayores de 8 años y están vigilados. • Mantenga todos los componentes del embalaje fuera del alcance de los niños, ya que existe riesgo de asfixia. • Riesgo de atrapamiento de niños. El riesgo de atrapamiento y asfixia de los niños no son problemas del pasado. Los aparatos desechados o abandonados siguen siendo peligrosos… incluso si van a "dejarse en el garaje unos días". • Si decide desechar el aparato, desenchúfelo de la toma mural, corte el cable de conexión (tan cerca del aparato como le sea posible) y retire la puerta para impedir que los niños jueguen con ella y se electrocuten o se encierren en el interior del aparato. • Si el aparato, provisto de una junta de puerta magnética, debe reemplazarse por otro aparato provisto de un pestillo en la puerta o en la junta, compruebe que dicho pestillo no funciona antes de deshacerse del aparato. De este modo, se evitará que el aparato se convierta en una trampa para los niños. • Mantenga el aparato y el cable fuera del alcance de niños menores de 8 años. • Antes de dar de baja la bodega en un sitio de reciclaje 126

específicos, quite la puerta, pero dejar los estantes en lugar de una manera tal como para hacer difícil que los niños se suban en el interior. • Los niños de 3 a 8 años pueden cargar o descargar este dispositivo. • Los niños deben ser supervisados para que no jueguen con el dispositivo. Seguridad general ATENCIÓN — Este electrodoméstico está previsto para utilizarse en una vivienda o para tener aplicaciones parecidas en ✓ Áreas de cocina de oficina, en tiendas, oficinas u otros lugares de trabajo, ✓ Fincas y entre clientes en hoteles, moteles y cualquier otro lugar de tipo residencial, ✓ Lugares de tipo alojamiento y desayuno, ✓ Servicio de comidas y aplicaciones parecidas no minoristas. ATENCIÓN — Para evitar un peligro debido a la inestabilidad del aparato, debe fijarse de acuerdo con las instrucciones. ATENCIÓN — No guarde bajo ninguna circunstancia sustancias inflamables como aerosoles dentro del aparato, ya que podrían derramarse. ATENCIÓN — Si el cable de alimentación está estropeado, deberá reemplazarlo inmediatamente solicitándolo al fabricante o a un distribuidor cualificado para evitar cualquier riesgo de electrocución. ATENCIÓN —No utilizar dispositivos mecánicos ni ningún otro medio para acelerar el proceso de descongelación distintos de los recomendados por el fabricante. 127

ATENCIÓN — No estropee el circuito de refrigeración. ATENCIÓN — No utilice aparatos eléctricos dentro del compartimento, excepto si estos últimos son aceptados por el fabricante. ATENCIÓN — El refrigerante y el gas de soplado de aislamiento son inflamables. Cuando se deseche el electrodoméstico, hacerlo en un centro de eliminación de residuos autorizado. No exponer a las llamas. ATENCIÓN — El refrigerante de estos aparatos es el R600a, los artículos inflamables y explosivos no deberían ponerse cerca del armario para evitar que se produzca fuego o una explosión. Líquido refrigerante En el circuito refrigerante del aparato se utiliza isobutano refrigerante (R600a). Se trata de un gas natural sumamente inflamable y, por tanto, peligroso para el medio ambiente. Compruebe que no se dañe ninguno de los componentes del circuito de refrigeración durante el transporte y la instalación del aparato. El refrigerante (R600a) es un líquido inflamable. Atención: riesgo de incendio Si el circuito de refrigeración resultara dañado: ✓ Evite las llamas abiertas y cualquier otra fuente de inflamación. ✓ Ventile bien la habitación en la que se encuentre el aparato. ✓ Es peligroso realizar cualquier tipo de modificación que afecte a la composición del aparato. Cualquier daño provocado al cable puede causar un cortocircuito 128

o una electrocución. Seguridad eléctrica • Declinamos toda responsabilidad en caso de incidente causado por una mala instalación eléctrica. • El cable de alimentación no debe alargarse. No utilice ningún alargador, ningún adaptador ni ninguna toma múltiple. • Asegurarse de que el cable de alimentación no esté aplastado ni estropeado. Si el cable está aplastado o estropeado, podría sobrecalentarse y provocar un incendio. • Asegurarse de tener acceso al enchufe de la red eléctrica del electrodoméstico. • No tirar del cable principal. • No elimine en ningún caso la toma de tierra. • Si el enchufe de alimentación está suelto, no insertar el cable de alimentación. Existe riesgo de descarga eléctrica o incendio. • No se debe poner en funcionamiento el electrodoméstico sin la tapa de la lámpara de iluminación interior. • La vinoteca se aplica solamente con suministro de alimentación de corriente alterna monofásica de 220~240 V/50 Hz. • Si el cable de alimentación está estropeado, no lo reemplace. Póngase en contacto con el servicio posventa. • La toma de corriente debe estar accesible fácilmente pero fuera del alcance de los niños. En caso de duda, consulte al instalador. Utilización diaria • Este aparato está diseñado para ser utilizado exclusivamente 129

para el almacenamiento de vino. • No almacene en ningún caso sustancias ni líquidos inflamables dentro del aparato, pues implicaría un riesgo de explosión. • No ponga en funcionamiento otros aparatos eléctricos dentro del aparato (batidoras, heladeras eléctricas, etc.). • Cuando desenchufe el aparato, agarre la toma con las manos y no tire del cable. • No colocar objetos calientes cerca de los componentes de plástico de este electrodoméstico. • Deben cumplirse estrictamente las recomendaciones de almacenamiento de los electrodomésticos prescritas por el fabricante. Consultar las instrucciones correspondientes de almacenamiento. • No exponga el aparato directamente al sol. El aparato debe mantenerse alejado de velas, luminarias y demás llamas abiertas para evitar riesgos de incendio. • Este electrodoméstico está destinado a guardar bebidas comunes de una vivienda, tal y como se explica en este manual de instrucciones. • El aparato es pesado. Sea prudente cuando tenga que desplazarlo. Si el aparato está provisto de ruedas, recuerde que estas sirven únicamente para facilitar pequeños movimientos. No lo desplace en trayectos largos. • No utilizar nunca la base, los cajones, las puertas, etc. como sostén o soporte. • Para evitar que caigan objetos e impedir el deterioro del aparato, no sobrecargue los compartimentos del aparato.

Atención: limpieza y mantenimiento • Antes de realizar el mantenimiento, desconecte el aparato y corte la corriente. • No limpie el aparato con objetos metálicos, sistemas a vapor, aceites volátiles, disolventes orgánicos o componentes abrasivos. • Nunca limpie ninguna parte del aparato con fluidos inflamables. Los humos pueden crear un peligro de incendio o explosión. • No utilice objetos cortantes ni puntiagudos para retirar el hielo. Utilice un rascador de plástico. Información importante acerca de la instalación • Este aparato está destinado a la conservación de vino solamente. • Este aparato de refrigeración no es adecuado para congelar alimentos. • Se recomienda poner la bodega en 12°C. • Los estantes de las fábricas son el uso más eficiente de la energía para los aparatos de refrigeración • Esta unidad es para instalación independiente solamente. Nunca debe estar incorporada o integrada. Para un correcto funcionamiento del aparato, es imprescindible permitir una buena circulación de aire alrededor del mismo. No aceptamos ninguna responsabilidad por el incumplimiento de las instrucciones de instalación. • Evite colocar la unidad en zonas húmedas. • Mantener el electrodoméstico alejado de la luz directa del sol y de las fuentes de calor (estufa, calentador, radiador, etc.). La luz directa del sol puede afectar a la capa acrílica y las fuentes 131

de calor pueden aumentar el consumo eléctrico. El frío extremo o las temperaturas ambiente de calor también pueden provocar funcionamientos inadecuados de los electrodomésticos. • Enchufe la vinoteca en una toma de corriente exclusiva apropiadamente instalada con toma de tierra. Bajo ninguna circunstancia corte o quite la tercera clavija (tierra) del cable de alimentación. Cualquier pregunta que tenga sobre la potencia y/o puesta a tierra debe dirigirse a un electricista cualificado o un centro de servicio de productos autorizado. • Para que las conexiones eléctricas sean correctas, siga las instrucciones que se proporcionan en este manual. • Desembale el aparato y compruebe visualmente que no esté dañado. No conecte el aparato si está dañado. Indique los daños constatados en el punto de venta donde lo haya adquirido. En ese caso, conserve el embalaje. • Se recomienda esperar al menos veinticuatro horas para conectar el aparato a la corriente para que el compresor cuente con el aceite suficiente. • Se requiere una buena circulación del aire para evitar riesgos de sobrecalentamiento. Para que la ventilación sea suficiente, siga correctamente las instrucciones de instalación proporcionadas. • Cuando sea posible, evite que el aparato toque las paredes murales o entre en contacto con elementos calientes (compresor, condensador) para evitar riesgos de incendio. Respete en todo momento las instrucciones de instalación. • El aparato no debe estar situado cerca de radiadores o de fogones de cocción. • Una vez que se haya instalado el aparato, compruebe que se puede acceder bien a las tomas. 132

• Tenga cuidado de no atrapar o dañar el cable de alimentación al colocar la unidad. Ahorro de energía Siga las siguientes recomendaciones para limitar el consumo eléctrico del aparato: ✓ Instálelo en un lugar adecuado (véase el capítulo “Instrucciones de instalación”). ✓ Mantenga las puertas abiertas el menor tiempo posible. ✓ Para que el aparato funcione correctamente, limpie periódicamente el condensador (véase el capítulo “Mantenimiento”). ✓ Revise periódicamente las juntas de las puertas y asegúrese de que cierren siempre correctamente. Si no es así, póngase en contacto con el servicio posventa. ✓ Recomendaciones de diseño: Se recomienda la siguiente disposición del equipamiento de su aparato (estanterías...) para que la energía sea utilizada de la forma más racional posible por el aparato de refrigeración.

✓ El termostato de la unidad es electrónico y permite fijar la temperatura entre 5 y 20 grados. Para guardar el vino, se recomienda que ponga su aparato a 12 grados. Esta temperatura puede adaptarse según el tipo de vino almacenado. Ajustar la temperatura por encima de los 12 grados reducirá el consumo de energía del aparato. Ajustar la temperatura por debajo de 12 grados aumentará el consumo de energía del aparato. Algunos modelos permiten establecer diferentes niveles de temperatura en la misma bodega. El aparato asegura que la temperatura se mantenga durante todo el tiempo que esté en funcionamiento y se utilice en condiciones normales. La temperatura del interior del aparato puede verse influida por muchos factores: la temperatura ambiente, la exposición a la luz solar, el número de aperturas de puertas y el número de botellas almacenadas... Leves cambios de temperatura son perfectamente normales. 134

Reparación de averías • Las operaciones eléctricas debe efectuarlas un técnico cualificado y competente. • Este aparato debe repararlo un centro de reparación autorizado y solo deben utilizarse piezas originales. Este aparato está reservado para uso doméstico exclusivamente. El fabricante declina toda responsabilidad si el aparato se destina a otros usos.

R600a Instrucciones de seguridad Atención: No obstruya ninguna rejilla de ventilación del aparato. Atención: No almacene sustancias explosivas como esprays de aerosol inflamables con propulsor en este aparato. Atención: No estropee el circuito frigorífico del aparato. Atención: Las unidades de refrigeración que funcionan con isobutano (R600a) no pueden ubicarse en zonas con fuentes de ignición (por ejemplo, contactos eléctricos no sellados o lugares en los que se acumule fluido frigorígeno en caso de fuga). El tipo de fluido frigorígeno se indica en la placa descriptiva del armario. Atención: No utilice aparatos eléctricos en los compartimentos del aparato, excepto si son del tipo recomendado por el fabricante. Este dispositivo cumple con los requisitos de todas las directivas europeas aplicables y sus modificaciones.

EPREL Para saber más sobre su producto, consulte la base de datos en línea de EPREL. Tal como se define en el Reglamento delegado de la Comisión (UE) 2019/2016, toda la información relacionada con este aparato de refrigeración está disponible en la EPREL (Base de datos europea de productos para el etiquetado energético). Esta base de datos le permite consultar la información y la documentación técnica de su aparato de refrigeración. Puede acceder a la base de datos EPREL escaneando el código QR de la etiqueta de energía de su aparato o yendo directamente a: www.ec.europa.eu e introduciendo el modelo de su aparato de refrigeración. 2. DESCRIPCIÓN DEL APARATO PCLP160 / PCLP205 / PCLP251

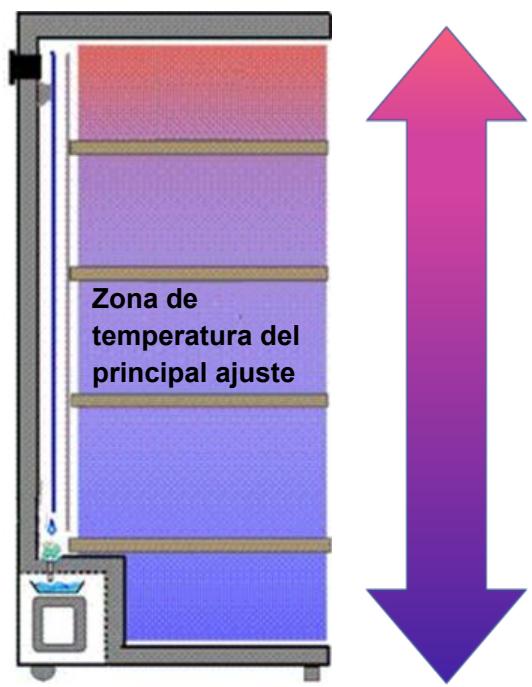

Vinoteca mono compartimento multi-temperatura: Cuando el ventilador no está activado.

Parte central y parte alta destinadas a la conservación

Zona de temperatura del principal ajuste

De 6°C a 8°C de diferencia de temperatura entre la parte superior e inferior del armario de acuerdo con el modelo

Parte baja destinada a la refrigeración

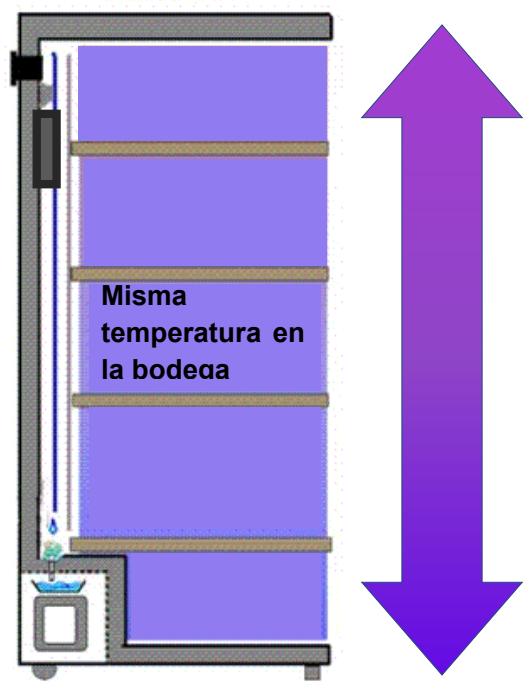

Vinoteca mono compartimento mono temperatura: Cuando el ventilador está activo, le permite de homogeneizar la temperatura en el interior de la cavidad.

Misma temperatura en la bodega

Variación de la temperatura de + o - 2°C alrededor del punto de ajuste

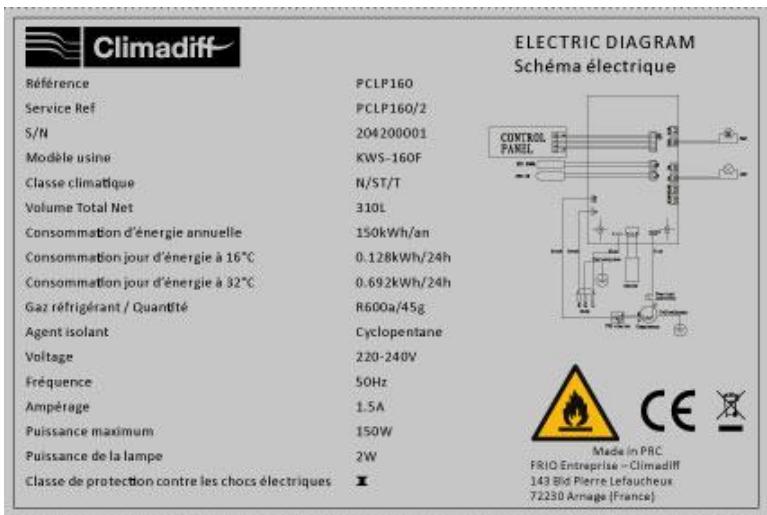

3. CARACTERÍSTICAS TÉCNICAS Ejemplo de placa de características:

La placa de características pegada en el interior o en la parte posterior del aparato (según el modelo) contiene toda la información específica de la vinoteca. Le aconsejamos que anote el número de serie en este manual antes de la instalación, para consultarlo cuando lo necesite (intervención técnica, solicitud de asistencia…).

Una vez instalada y cargada la vinoteca, resulta más complicado acceder al número de serie. ATENCIÓN: sin esta información no podremos proporcionarle ninguna asistencia.

4. INSTRUCCIONES DE INSTALACIÓN Antes de utilizar este electrodoméstico • Retire el embalaje exterior e interior. • Antes de conectar el electrodoméstico a la fuente de alimentación, mantenerlo recto durante aproximadamente 24 horas. De este modo, se reducirá la posibilidad de que se produzcan funcionamientos inadecuados en el sistema de refrigeración a causa de las manipulaciones durante el transporte. • Limpie el interior con un paño suave y agua tibia. • Se necesitan dos o más personas cualificadas para mover e instalar el aparato. Si no se hace así se pueden producir daños en la espalda u otros daños. • Cuando se deshaga de su aparato, escoja un punto limpio autorizado. • Sitúe su vinoteca en un piso lo suficientemente fuerte para soportarla cuando esté completamente cargada. Para nivelar su vinoteca, ajuste las patas frontales de nivelación bajo la vinoteca. • Se necesita una ventilación adecuada, no bloquear la salida frontal de aire. • Esta unidad es para instalación independiente solamente. Nunca debe estar incorporada o integrada. Para un correcto funcionamiento del aparato, es imprescindible permitir una buena circulación de aire alrededor del mismo. No aceptamos ninguna responsabilidad por el incumplimiento de las instrucciones de instalación. • El electrodoméstico solamente puede utilizarse en interiores. • El uso previsto de este aparato es exclusivamente el almacenamiento de vino. • Este aparato uso refrigerante inflamable. Por lo tanto, no dañe las tuberías de refrigerante durante el transporte. • Conecte la vinoteca a una toma única, dejando un espacio de 30 mm entre la vinoteca y el muro. Calce el aparato correctamente y ajuste su horizontalidad (se aconseja el uso un nivel de burbujas). Esto evitará cualquier movimiento debido a la inestabilidad, que generaría ruidos y vibraciones, y garantizará el hermetismo de la puerta. Atención • Almacene las botellas alargadas cerradas. • No sobrecargue el aparato. • No abra la puerta más de lo que fuera necesario. • No cubra las parrillas con hojas de aluminio o cualquier otro material que pudiese impedir una buena circulación del aire. • Si la bodega de vino debe dejarse vacía durante un largo período, se sugiere desconectar el aparato y después limpiarla meticulosamente, dejar la puerta entreabierta para que el aire circule y prevenga la formación de mohos y olores. ATENCIÓN: mantener este electrodoméstico alejado de cualquier sustancia que pueda causar ignición. Instalación del tope de pared Se incluyen dos topes de pared en la bolsa del manual de instrucciones. Antes de utilizar su refrigerador de vino, siga la foto que hay a continuación para instalar los topes de pared en la parte trasera del refrigerador de vino. Mantendrán el espacio entre la pared y el refrigerador de vino para asegurar que haya suficiente ventilación y proteger el refrigerador de vino.

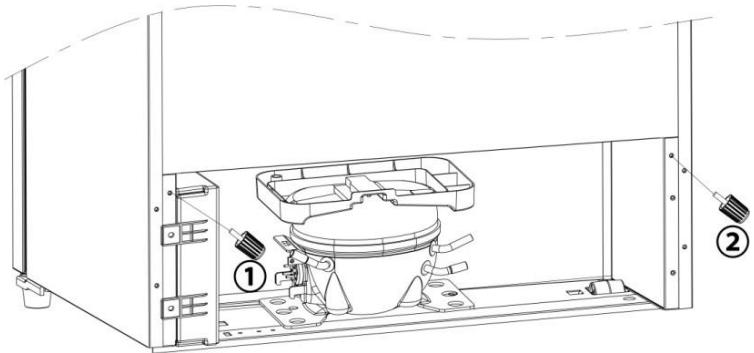

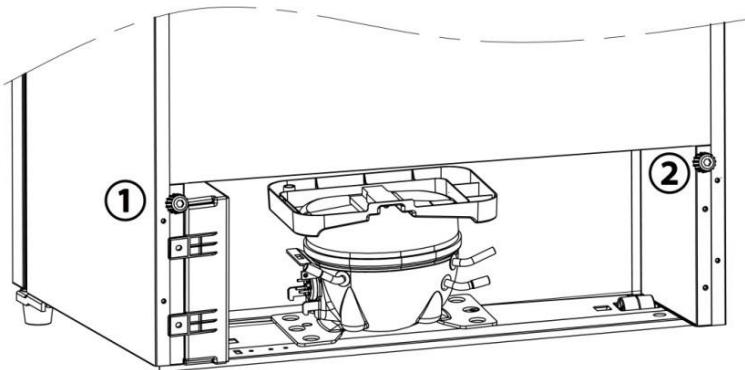

A continuación está la foto después de que se haya instalado el tope de pared:

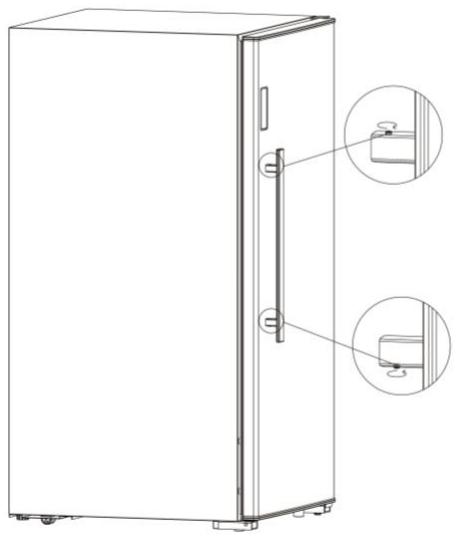

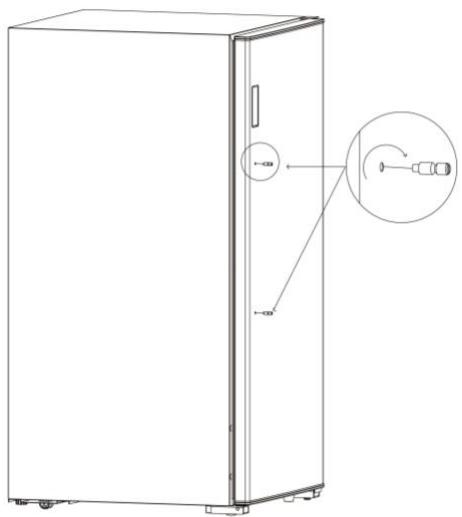

Instalación de la manija PCLP160 / PCLP205 / PCLP251 Paso 1: hay dos agujeros en la puerta de su sótano, instale los dos tornillos en los orificios como se muestra en la foto de abajo:

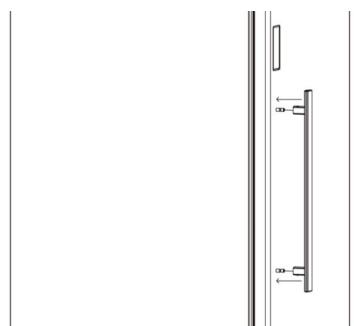

Paso 2: dos agujeros se hicieron en el mango, adjuntarlo en los tornillos previamente instalados como se muestra en la foto de abajo:

Paso 3: Una vez que el mango está instalado correctamente en los tornillos, utilice un destornillador hexagonal para asegurar los dos tornillos hexagonales con un destornillador hexagonal como se muestra en la imagen siguiente:

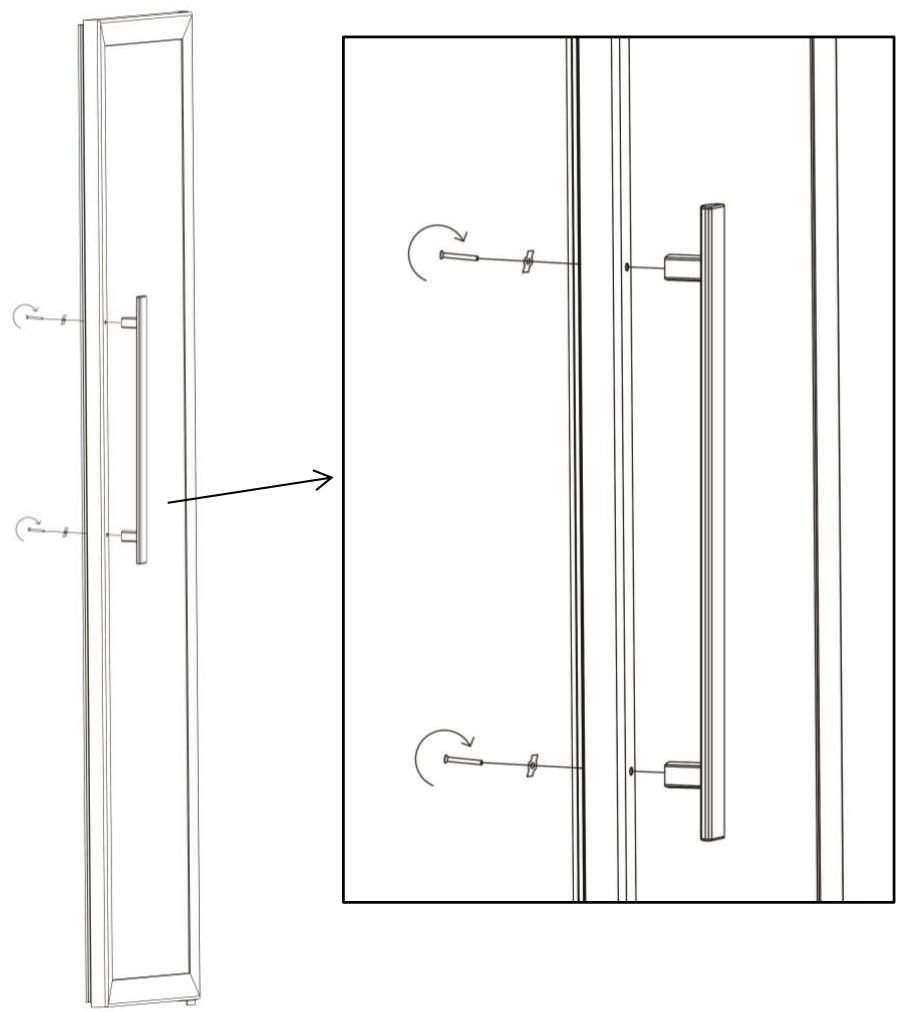

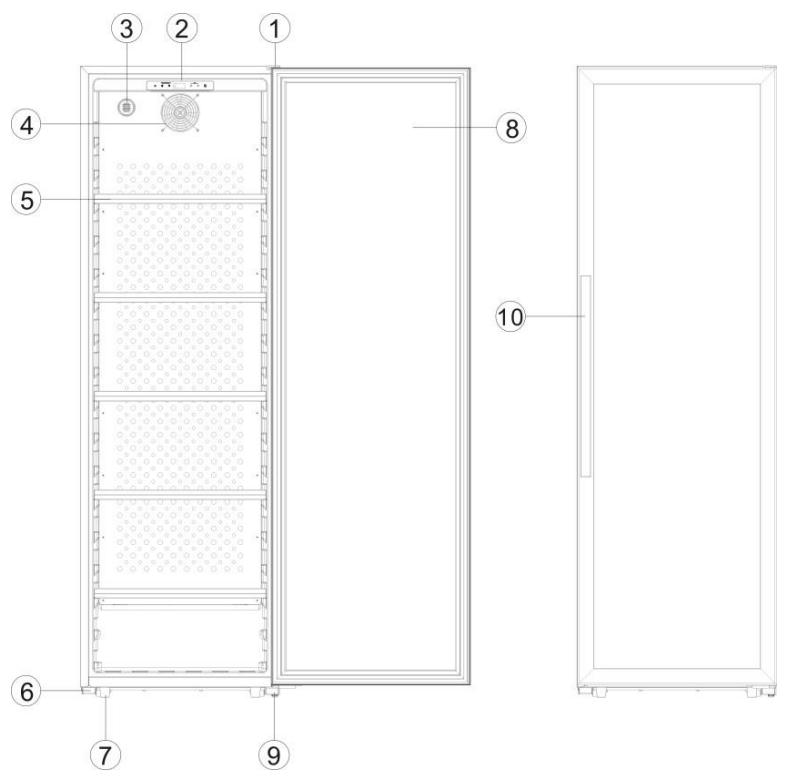

CPW160B1 / CPW204B1 / CPW250B1 Por favor, siga las instrucciones en el siguiente diagrama:

Límites de temperatura del ambiente de la sala Este aparato está diseñado para que funcione a temperaturas ambiente especificadas en su clase de temperatura indicada en la placa de características. Nota: la temperatura ambiente afecta la temperatura interior y la humedad de su bodega. Para un mejor rendimiento, la configuración de la bodega se hace para una temperatura ambiente de 23°C a 25°C.

CLASE SÍMBOLO RANGO DE TEMPERATURAS AMBIENTE (ºC)

Extensión de temperaturas

Esta unidad de refrigeración está destinada a ser utilizada a temperaturas ambiente entre 16°C y 43°C.

5. FUNCIONAMIENTO DEL ELECTRODOMÉSTICO Se recomienda instalar el electrodoméstico en un lugar donde la temperatura ambiente se encuentre entre 16 y 43 °C. Si la temperatura ambiente es superior o inferior a las temperaturas recomendadas, el rendimiento de la unidad podría verse afectado y podría no ser posible obtener una temperatura entre 5-20°C. Panel de control PCLP160 / PCLP205 / PCLP251

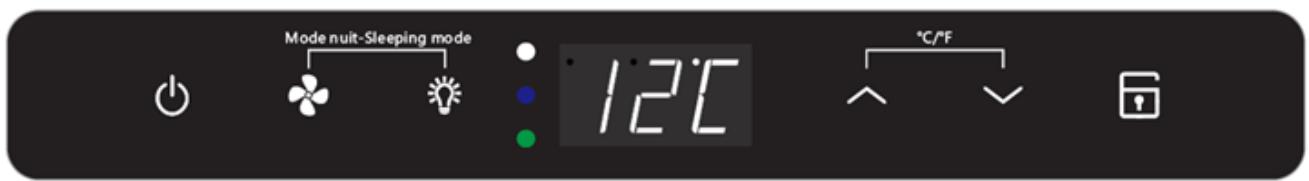

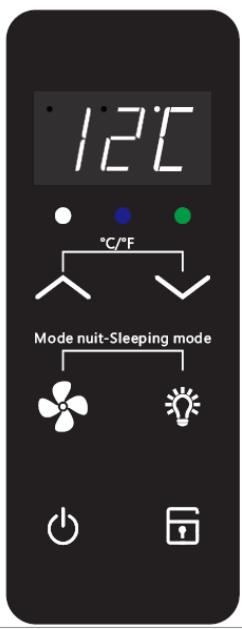

CPW160B1 / CPW204B1 / CPW250B1

5 segundos para encender o apagar el aparato.

- Todos los controles se bloquearán después de 20 segundos si no se realiza ninguna operación, pulse el botón

5 segundos para desbloquearlo. Cuando todos los controles están bloqueados, la luz

estará encendida. Cuando se pulse cualquier botón estando en situación de bloqueo,

parpadeará para advertir a los usuarios de que los controles están bloqueados.

para encender o apagar la luz LED.

para encender o apagar el ventilador, cuando el ventilador está encendido, la luz

- Cuando la función de refrigeración está activada, la luz LED verde

- Pulse el botón y para ajustar la temperatura del refrigerador de vino. La temperatura seleccionada aumentará o disminuirá en 1 °C con cada pulsación de los botones. - Pulse

juntos 5 segundos para cambiar Celsius por Fahrenheit.

- Pulse y juntos 5 segundos para entrar en el modo de reposo. En el modo de reposo, todas las pantallas incluyendo las 3 luces LED en funcionamiento se desactivarán, pero el refrigerador de vino seguirá funcionando. Pulse cualquier tecla para salir del modo de reposo. Consejo: introduzca un termómetro sumergible en una botella de cristal transparente llena de agua y coloque la botella en el centro de la vinoteca. Espere al menos 24 horas para comprobar la temperatura. A continuación, ajuste el termostato en función del valor obtenido y el que desee obtener. Nota: cuando se quiere pasar de una temperatura única bodega de múltiples compartimientos (cuando el ventilador no está activada) en una bodega a mono compartimento monotemperatura (cuando el ventilador está encendido y homogeniza la temperatura en el interior), o viceversa, es necesario esperar hasta 72 horas antes de que la temperatura de la bodega se regula adecuadamente y se estabiliza. Cuando la temperatura ambiente es de 25°C y el enfriador de vino no tiene una botella, se tarda unos 1h en subir la temperatura del enfriador de vino de 5°C a 12°C. En las mismas circunstancias, llevará alrededor de 2h30 bajar la temperatura del enfriador de vino de 12°C a 5°C. Cuanto más baja sea la temperatura, menos tiempo tomará. La temperatura de ajuste de la zona superior debe ser más baja que la de la zona inferior.

6. EQUIPOS Sistema de control de climatización Según los consejos de los especialistas, la temperatura ideal para el almacenamiento del vino es de alrededor de 12ºC dentro de un margen entre los 10 y los 14ºC. No lo confunda con la temperatura de servicio, que varía entre los 5 y los 20ºC en función de la naturaleza específica del vino. Es especialmente importante evitar cambios bruscos de temperatura. Diseñado por especialistas enófilos, este aparato, a diferencia de un refrigerador simple, tiene en cuenta la sensibilidad de vinos grand cru a las variaciones de temperatura asegurando el control preciso de una temperatura media constante. Sistema antivibraciones El compresor frigorífico está equipado con amortiguadores especiales (silent-blocks) y la cuba interior está aislada del armazón por una gruesa capa de espuma de poliuretano. Estas características permiten evitar la transmisión de vibraciones a los vinos. Desescarche La vinoteca está equipada con un ciclo automático de desescarche. Durante la parada del ciclo de refrigeración, las superficies refrigeradas del aparato se desescarchan de forma automática. El agua de desescarche así recuperada se evacua hacia un depósito de evaporación que se encuentra en la parte posterior del aparato, cerca del compresor. El calor que produce el compresor permite la evaporación del agua condensada que queda en el depósito. El sistema de invierno El sistema de invierno ayuda a mantener la misma temperatura interna que la temperatura establecida y permite que la vinoteca funcione en un entorno en el que la temperatura está entre 0 y 43°C. Cuando la temperatura interna de la vinoteca baje de 3°C en comparación con la temperatura seleccionada, un elemento de corriente eléctrica de baja potencia funcionará para llevar la temperatura interna a la temperatura inicialmente seleccionada. Este es un elemento de baja potencia para evitar subidas repentinas en la temperatura del vino y evitar así shocks térmicos que perjudiquen la conservación del vino. Está previsto que el sistema automático suba la temperatura interna de la vinoteca incluso antes de que haya un intercambio térmico con las botellas. Cuando el sistema esté trabajando y la temperatura interna alcanza la temperatura establecida, se parará. Nota: cuando el sistema de invierno funciona, se requieren varias horas antes de alcanzar la temperatura requerida y estabilizar. Advertencia: cuando el sistema de invierno funciona, el modo multi-temperatura (desconectada del ventilador) no es posible. La bodega opera principalmente el mantenimiento de la temperatura de ajuste y cambia automáticamente a mono-temperatura para preservar el modo de vinos. Sistema de ventilación: filtro de carbón ¡Aire puro renovado y filtrado de constantemente! La vinoteca Climadiff está equipada con un sistema de renovación constante del aire en el que la filtración se realiza mediante un filtro de carbón. Se trata de una pieza redonda de plástico negro de 5 cm de diámetro situada en la parte superior izquierda de la parte posterior de la vinoteca. Se debe cambiar cada año y se puede comprar en nuestro sitio web www.climadiff.com, en la sección de accesorios.

Para retirarlo, tiene que girar para desblocar el filtro y tire de ella directamente desde el interior de la bodega para usted.

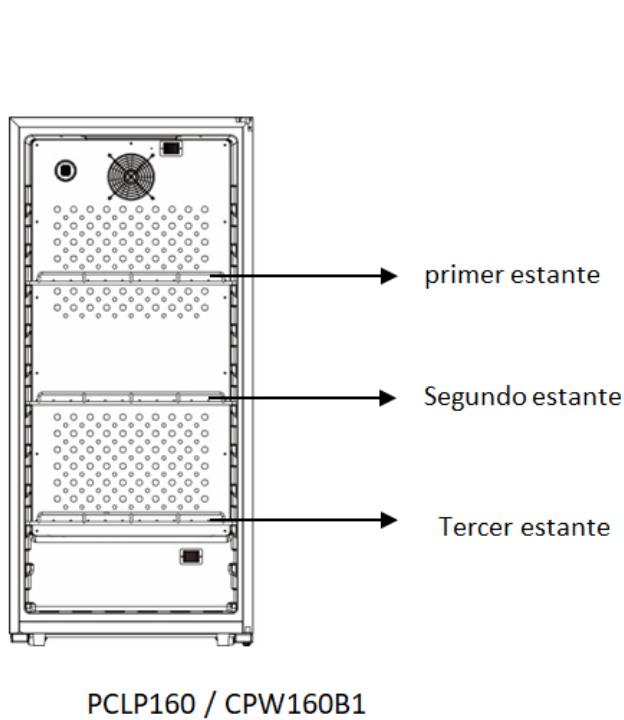

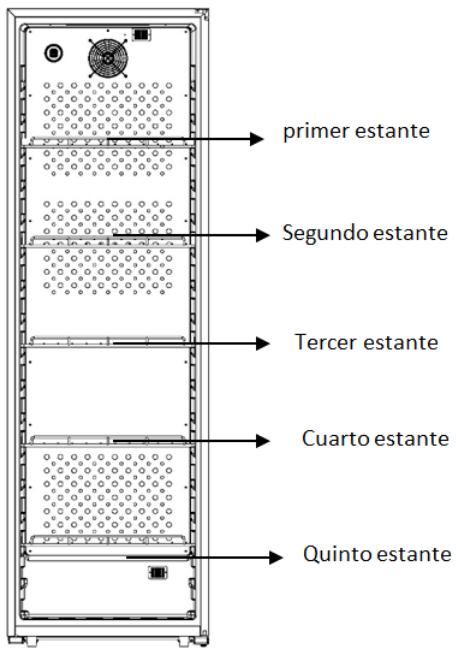

7. CARGA Las cantidades máximas de carga de botellas se indican a título orientativo, no son contractuales y permiten (al igual que la capacidad de los frigoríficos) tener una estimación rápida del tamaño del aparato. Estas cantidades corresponden a unas pruebas realizadas con una botella estándar: la botella tipo «bordelesa ligera de 75 cl» (la normalización reconoce para cada forma de botella un origen geográfico: bordelesa, borgoñona, provenzal, etc., y un tipo: tradición, pesada, ligera, flauta, etc., cada uno con diámetros y alturas diferentes). En realidad, se podrían colocar, en un caso extremo, más botellas en apilado monotipo y sin bandejas, pero una «vinoteca variada» se compone de una gran variedad de botellas y el aspecto «práctico» de la gestión diaria de una vinoteca limita su carga. Por tanto, probablemente coloque usted una carga algo menor que la cantidad máxima indicada. Tipos de botellas:

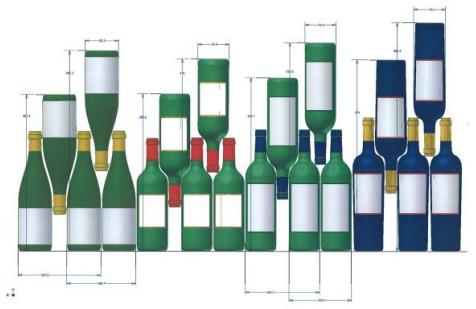

Aquí tenemos 4 tipos de botellas de 75 cl, borgoñonas y bordelesas, de dimensiones diferentes. Existen otros muchos otros tipos, de tamaño y forma diferentes. Por ejemplo, si cargamos una vinoteca exclusivamente con botellas de tipo Borgoña, observaremos que nos quedamos aproximadamente un 30% por debajo de la cantidad inicial calculada a partir de las botellas de tipo Burdeos. Tipos de cruzamiento: Cuello con cuello: ¡Fíjese en la diferencia de profundidad! Cuello entre cuerpos:

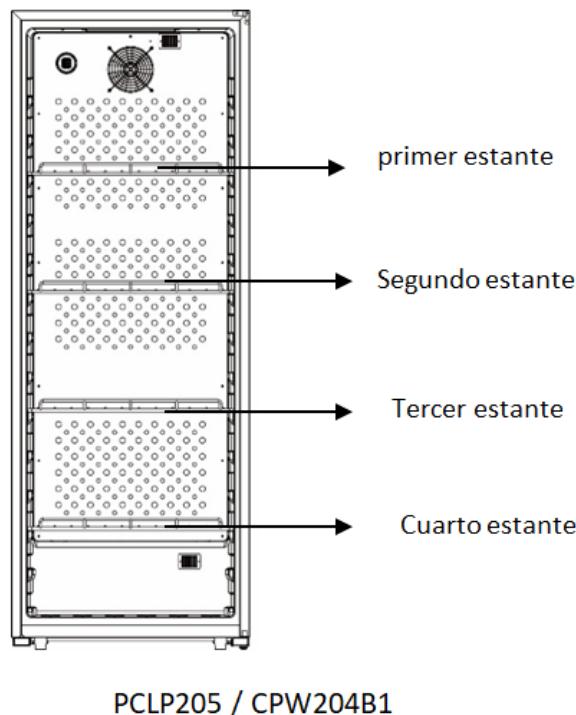

¡Gracias al estante horizontal de metal proporcionado con su vinoteca también puede, por ejemplo, colocar sus botellas (12 botellas de 75 cl tradición burdeos) verticalmente. Ideal para botellas ya han comenzadas!

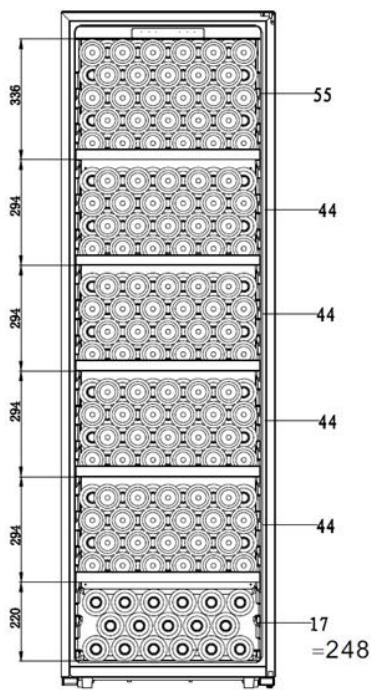

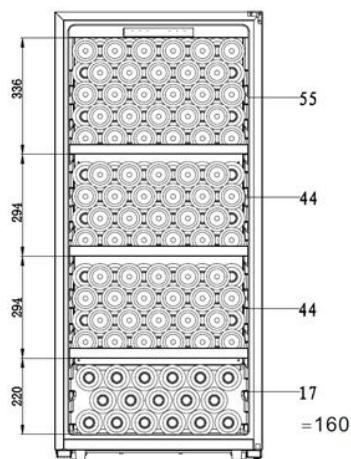

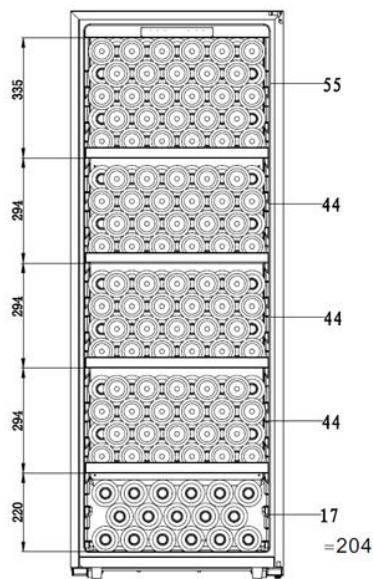

Capacidad anunciada La capacidad anunciada es la capacidad máxima calculada con un número definido de estantes, que varía según el modelo. Este estándar se calcula con botellas de 75cl del tipo tradicional de Burdeos. Cualquier otro tipo de tamaño de botella y la adición de estantes reducirá considerablemente la capacidad de almacenamiento. A continuación se muestra el plan de carga con la máxima capacidad anunciada.

Ejemplos de temperaturas de servicio A tener en cuenta en las degustaciones para no perderse la riqueza de los aromas de los vinos): Grandes vinos de Burdeos – Tintos 16 – 17°C Grandes vinos de Borgoña – Tintos 15 – 16°C “Grands crûs” de vinos blancos secos 14 – 16°C Tintos ligeros, afrutados, jóvenes 11 – 12°C Rosados de Provenza, vinos jóvenes 10 – 12°C Blancos secos y vinos tintos de la tierra 10 – 12°C Vinos blancos de la tierra 8 – 10°C Champanes 7 – 8°C Vinos licorosos 6°C

8. MANTENIMIENTO Antes de limpiar el aparato (operación que se debe realizar regularmente), desconéctelo retirando el cable de alimentación de la toma de corriente o desconectando el fusible del que dependa. Antes de la primera utilización y de forma regular, aconsejamos que limpie el interior y el exterior (cara delantera, laterales y parte superior) con una mezcla de agua tibia y un detergente suave. Aclare con agua limpia y deje que se seque completamente antes de volver a conectarlo. No utilice disolventes ni agentes abrasivos. Al encender el aparato por primera vez, pueden producirse olores residuales. En ese caso, ponga a funcionar el aparato en vacío durante unas horas con la temperatura más fría. El frío eliminará estos posibles olores ¿Qué hacer si se produce un corte de electricidad? La mayoría de los cortes de electricidad se resuelven en poco tiempo. Un corte de 1 o 2 horas no afectará a la temperatura de su vinoteca. Para proteger los vinos durante los cortes de electricidad, abra la puerta lo menos posible. En caso de cortes más prolongados, adopte las medidas necesarias para proteger los vinos. • Si el aparato está desconectado, apagado o se ha producido un corte de electricidad, debe esperar de 3 a 5 minutos antes de volver a encenderlo. Si intenta encenderlo antes de ese tiempo, el compresor únicamente se pondrá a funcionar al cabo de 3 o 5 minutos (si la temperatura lo requiere). • Al encender el aparato por primera vez tras una parada prolongada, en el momento del encendido es posible que las temperaturas seleccionadas no se correspondan con las que se muestran. Esto es normal. Se debe esperar unas horas para que estas recuperen la estabilidad. Período de vacaciones • Vacaciones cortas: deje la vinoteca funcionando durante las vacaciones de menos de tres semanas. • Vacaciones largas: si el aparato no se va a usar durante varios meses, retire todos los elementos y apague el aparato. Limpie y seque el interior a fondo. Para prevenir los olores y la formación de moho, deje la puerta ligeramente abierta: dejándola bloqueada abierta si es necesario.

Si debiese desplazar la bodega de vino • Saque todas las botellas que estén en la cuba y fije los elementos móviles. • Para evitar dañar los tornillos de puesta a nivel de los pies, atorníllelos a fondo en su base. • Almacénelo con la puerta cerrada. • Desplace el aparato en posición vertical. • Protéjalo con mantas o cualquier otra protección similar. Ahorros de energía • El aparato debe colocarse en un local fresco, lejos de cualquier fuente de calor (otros aparatos domésticos) y de una exposición directa al sol. • El local donde se instalará el aparato debe estar ventilado. No cubra nunca las aireaciones. • No abra la puerta más de lo que fuera necesario

9. EN CASO DE AVERÍA A pesar de todo el cuidado que ponemos en la fabricación de nuestros productos, las averías no se pueden descartar completamente. Antes de ponerse en contacto con el servicio posventa de su distribuidor, compruebe que: • La toma de corriente está conectada • No se ha producido un corte de electricidad • La avería no tenga su origen en alguna de las situaciones descritas en el cuadro que figura al final de este manual IMPORTANTE: si el cable de alimentación que se incluye está deteriorado, debe ser sustituido por el fabricante o por un servicio autorizado por la marca o por el distribuidor. En cualquier caso y para evitar cualquier riesgo de lesión, el cable lo debe sustituir personal cualificado. SI ESTAS REVISIONES NO DAN RESULTADO, PÓNGASE EN CONTACTO CON EL SERVICIO POSVENTA DE SU DISTRIBUIDOR.

¡ATENCIÓN! ¡Desconecte la toma mural antes de realizar cualquier operación de limpieza o reparación!

10. PIEZAS DE REPUESTO Y SERVICIO POSTVENTA Las piezas de repuesto estéticas y funcionales se pondrán a disposición de los reparadores profesionales y de los usuarios finales durante un período mínimo de 10 años después de que se haya comercializado la última unidad del modelo. La lista de piezas de repuesto y el procedimiento para ordenarlas (acceso profesional / acceso privado) están disponibles en el siguiente sitio web: www.interfroidservices.fr o por correo postal en la siguiente dirección Servicios Interfroid, 143 Bd Pierre Lefaucheux - 72230 ARNAGE. Todas las bodegas de FRIO se benefician de una garantía de 1 año para las piezas.

11. SOLUCIÓN DE PROBLEMAS Usted mismo puede resolver muchos problemas sencillos de la vinoteca sin recurrir al servicio postventa. Consulte las siguientes sugerencias: PROBLEMA • • La bodega no se enciende • • •

La bodega no enfría lo suficiente

• La vinoteca enfría demasiado

La tasa de humedad es demasiado alta

Las etiquetas se despegan

La tasa de humedad es demasiado baja •

CAUSA POSIBLE La toma no está conectada El botón marcha/parada se encuentra en posición parada El fusible de su instalación eléctrica ha saltado. Controle la temperatura elegida La temperatura externa supera a la temperatura de uso de la bodega La bodega se abre con mucha frecuencia La puerta no está bien cerrada La junta de la puerta no es estanca El refrigerador de vino ha permanecido desconectado durante bastante tiempo. Son necesarias cuatro horas para que el aparato enfríe por completo Espacio libre insuficiente alrededor del aparato El termostato está puesto en un grado de frío demasiado alto: vuelva a ajustar su posición La humedad se regula por el principio de la termodinámica. En el período de enfriamiento, hay una formación de escarcha (el aire frío se seca el aire) y las gotas de humedad. En tiempos de cambio, la escarcha se derrite y aumenta la humedad Se debe tener en cuenta el valor medio en base a varios ciclos y no sólo un registro puntual La humedad puede verse afectada por la temperatura fría (la caída de la tasa) o muy alta (la subida de la tarifa). El nivel de humedad es óptimo cuando la temperatura ambiente es de 20°C y 25°C Para disminuir la humedad en la vinoteca, existen tres posibilidades : Sustituya el filtro de carbón Baje ligeramente la temperatura del interior de la vinoteca Coloque una bandeja dentro de su vinoteca y añadir agua La humedad se regula por el principio de la termodinámica. En el período de enfriamiento, hay una formación de escarcha (el aire frío se seca el aire) y las gotas de humedad. En tiempos de cambio, la escarcha se derrite y aumenta la humedad Se debe tener en cuenta el valor medio en base a varios ciclos y no sólo un registro

• • La luz no funciona

puntual La humedad puede verse afectada por la temperatura fría (la caída de la tasa) o muy alta (la subida de la tarifa). El nivel de humedad es óptimo cuando la temperatura ambiente es de 20°C y 25°C Para aumentar la tasa de humedad en la vinoteca, existen dos posibilidades: Coloque un recipiente con agua en la vinoteca Aumente ligeramente la temperatura del interior de la vinoteca La temperatura que realmente se debe tener en cuenta es la temperatura del interior de la botella. Las variaciones instantáneas que puede constatar corresponden a los ciclos de funcionamiento del compresor La temperatura media adecuada que garantiza a los vinos las mejores condiciones de desarrollo se obtiene gracias a este principio de variaciones ligeras y repetidas en el aire de la vinoteca Las variaciones de temperatura están relacionadas con los ciclos de frío, pero son demasiado cortos para cambiar la temperatura del vino, debido a que el líquido tiene una inercia mayor que el aire. El líquido permanece así en la temperatura media Si la temperatura constatada en la vinoteca es diferente a la constatada habitualmente, y no varía en un período prolongado (durante varias horas), póngase en contacto con el servicio posventa de su distribuidor Si la temperatura ambiente es muy baja, la temperatura obtenida puede ser ligeramente por debajo de la temperatura de consigna. Si el sistema de invierno está en funcionamiento, la bodega cambia automáticamente al modo mono-temperatura para garantizar la buena conservación de su vino La toma no está conectada El fusible de su instalación eléctrica ha saltado El LED está fuera de servicio, póngase en contacto con el servicio posventa El botón de la luz esta en parada Controle y asegúrese de que la bodega se encuentra bien nivelada Si el refrigerador de vino toca la pared, vuelva a nivelarlo y aléjelo de la pared Si se producen vibraciones de manera continua, apague la vinoteca, desenchúfela y póngase en contacto con nuestro centro de

• La bodega parece hacer un poco de ruido

• • El compresor de la vinoteca funciona sin • parar • • El compresor arranca y se para con frecuencia

La puerta no cierra bien

La pantalla LED no funciona correctamente

• • • • • • • • • • • • •

Advertencia de temperatura baja LOO

asistencia de posventa para obtener ayuda El panel de control está averiado Un ruido semejante al del agua que circula se produce por el gas refrigerante, lo que es norma Al final del ciclo del compresor puede que se oiga un ruido de agua que circula Las contracciones y expansiones de las paredes internas pueden provocar chasquidos La bodega no se encuentra nivelada Compruebe si el ventilador está en buen estado Si no se constata ninguna producción de frío, póngase en contacto con el servicio posventa La temperatura externa es elevada Se ha puesto una gran cantidad de botellas en la bodega La bodega se abre con mucha frecuencia La puerta no está bien cerrada El regulado no se ha realizado correctamente La junta de la puerta no es estanca La bodega no se encuentra nivelada La junta de la puerta está sucia o deteriorada Las bandejas no están bien colocadas Una parte del contenido impide que la puerta se cierre. Fallo en el panel de control El panel de control de potencia se ha roto El aparato no está enchufado La sonda no está funcionando Asegúrate de que no haya activado el modo de espera (véase la sección "Funcionamiento del electrodoméstico") Si la temperatura interna es superior a 25°C durante más de 6 horas, la pantalla parpadeará mostrando HOO y emitiendo pitidos Pulse cualquier tecla para quitar el pitido y póngase en contacto con el servicio posventa Apague la vinoteca pulsando el botón de encendido / apagado y desenchufe Si la temperatura interna es inferior a 2°C durante más de 3 horas, la pantalla parpadeará mostrando LOO y emitiendo pitidos Pulse cualquier tecla para quitar el pitido y póngase en contacto con el servicio posventa Apague la vinoteca pulsando el botón de encendido / apagado y desenchufe

Sustitución de la LÁMPARA de iluminación Este aparato está compuesto por diodos electroluminiscentes (LED). Este tipo de diodo no puede ser cambiado por el usuario. La duración de estos LED es la suficiente para que no deba realizarse ningún cambio. Si, a pesar de todo el esfuerzo puesto en la fabricación de su vinoteca los LED resultaran defectuosos, póngase en contacto con su servicio postventa para una eventual intervención.

12. ENTORNO Este electrodoméstico está marcado conforme a la Directiva europea 2012/19/CE relativa a los residuos de aparatos eléctricos y electrónicos (RAEE). Al garantizar que este producto se deseche de manera correcta, se está ayudando a impedir que existan posibles consecuencias negativas para el entorno y la salud humana, lo que podría estar causado de otro modo por un manejo inadecuado de los residuos de este producto. El símbolo del contenedor de basura tachado que figura en el aparato indica que, al final de su vida útil, este producto deberá tratarse de forma separada de los demás residuos domésticos. Por tanto se deberá trasladar a un centro de recogida selectiva para aparatos eléctricos y/o electrónicos, o si adquiere un aparato equivalente, al distribuidor del aparato nuevo. El usuario es responsable de trasladar el aparato, al final de su vida útil, al centro de recogida apropiado. Una recogida selectiva y adecuada, con el fin de que el aparato sea reciclado, tratado y eliminado de forma respetuosa con el medio ambiente, contribuye a evitar los posibles efectos negativos sobre el medio ambiente y la salud, y favorece el reciclaje de los materiales que componen el producto. Para obtener información más detallada sobre los sistemas de recogida disponibles, diríjase al servicio local de eliminación de residuos o a la tienda donde adquirió el aparato.

13. ADVERTENCIA Con el fin de mejorar constantemente nuestros productos, nos reservamos la posibilidad de modificar las características técnicas sin aviso previo. Las garantías de los productos de la marca CLIMADIFF son proporcionadas de forma exclusiva por una serie de distribuidores que nosotros seleccionamos. Ningún elemento del presente manual podrá interpretarse como una garantía adicional. FRIO ENTREPRISE no asume ninguna responsabilidad por los errores u omisiones técnicas y de redacción en el presente manual. Documento no contractual.
