Retrouvez gratuitement la notice de l'appareil CPW204B1 DARRY au format PDF.
Téléchargez la notice de votre Cave à vin au format PDF gratuitement ! Retrouvez votre notice CPW204B1 - DARRY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CPW204B1 de la marque DARRY.
Cet appareil vous permet de conserver vos bouteilles et de les mettre à température de service grâce à son ou ses compartiment(s) multi température.

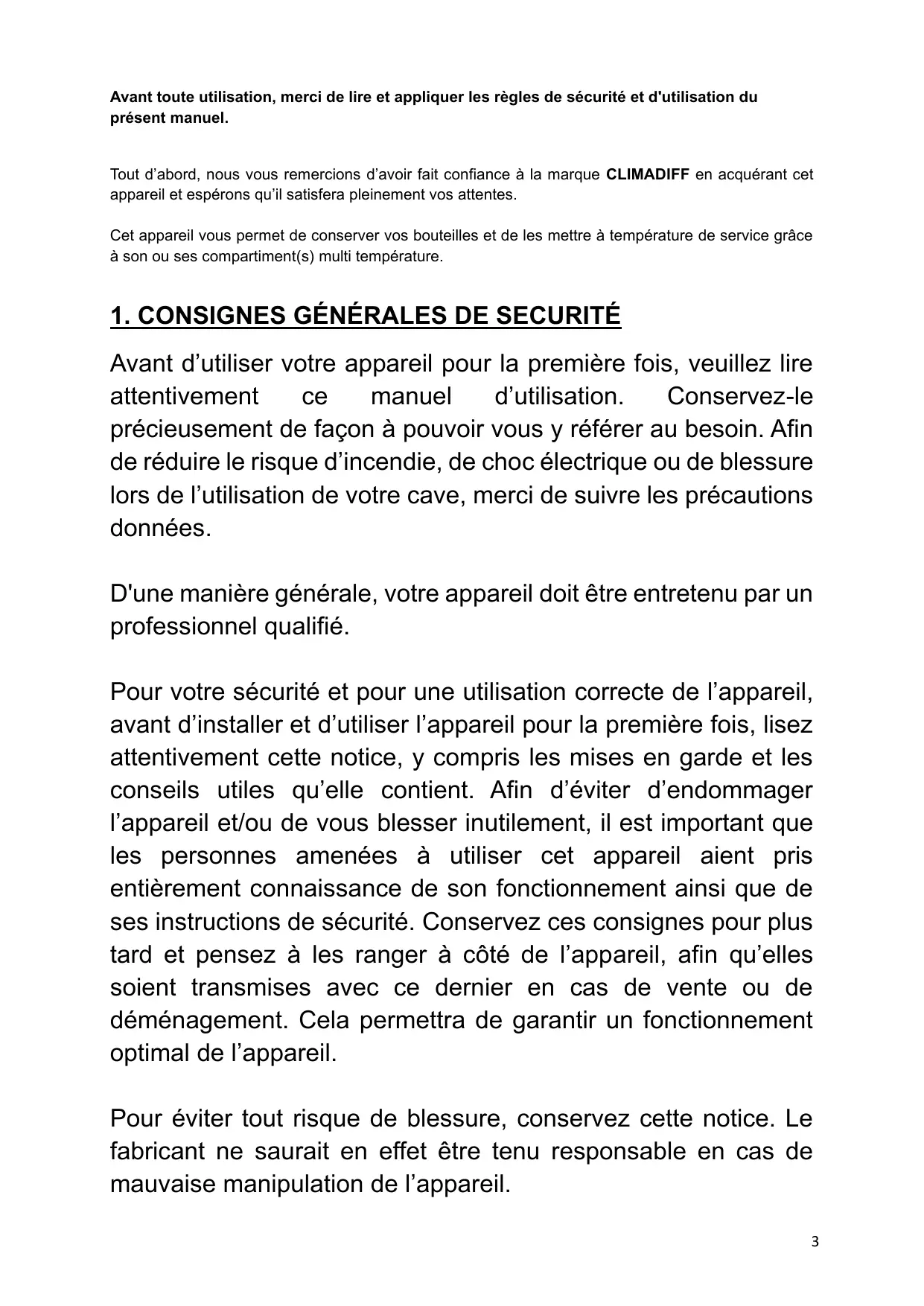

Avant d’utiliser votre appareil pour la première fois, veuillez lire attentivement ce manuel d’utilisation. Conservez-le précieusement de façon à pouvoir vous y référer au besoin. Afin de réduire le risque d’incendie, de choc électrique ou de blessure lors de l’utilisation de votre cave, merci de suivre les précautions données. D'une manière générale, votre appareil doit être entretenu par un professionnel qualifié. Pour votre sécurité et pour une utilisation correcte de l’appareil, avant d’installer et d’utiliser l’appareil pour la première fois, lisez attentivement cette notice, y compris les mises en garde et les conseils utiles qu’elle contient. Afin d’éviter d’endommager l’appareil et/ou de vous blesser inutilement, il est important que les personnes amenées à utiliser cet appareil aient pris entièrement connaissance de son fonctionnement ainsi que de ses instructions de sécurité. Conservez ces consignes pour plus tard et pensez à les ranger à côté de l’appareil, afin qu’elles soient transmises avec ce dernier en cas de vente ou de déménagement. Cela permettra de garantir un fonctionnement optimal de l’appareil. Pour éviter tout risque de blessure, conservez cette notice. Le fabricant ne saurait en effet être tenu responsable en cas de mauvaise manipulation de l’appareil. 3
Assurez-vous que votre installation électrique (voltage) corresponde à celle indiquée sur la plaque signalétique : l'appareil doit être connecté à une prise terre règlementaire. Des réparations ou des connexions incorrectes peuvent entraîner des risques pour la sécurité. Faites vérifier votre installation électrique par un professionnel si vous avez le moindre doute. Pour votre protection, cet appareil doit être correctement connecté à une prise terre. Ne pas couper ou retirer le fil de terre du câble d’alimentation fourni. Pour des raisons de sécurité, ne pas utiliser une rallonge électrique. Si votre appareil est endommagé (par un impact majeur, par exemple) ou s’il subit un dommage (surtension due à la foudre, inondation, incendie), il peut être dangereux à utiliser. Débranchez la prise secteur et faites contrôler l'appareil par un réparateur professionnel agréé. Pour éviter tout danger, ne pas remplacer vous-même un câble secteur endommagé. Contactez votre revendeur, un centre de service agréé ou un réparateur professionnel. Cet appareil doit être positionné de telle sorte que la prise secteur soit accessible. Ne pas déplacer l'appareil une fois qu'il est plein : vous pourriez déformer sa carrosserie en plus 4
✓ Maintenir les enfants éloignés de l’appareil ✓ Ne pas utiliser l’appareil à l’extérieur Dans le cas où du liquide serait accidentellement renversé (bouteille cassée, etc.) sur des composants électriques (moteur, etc.), veuillez débrancher immédiatement la prise secteur. Pour éviter tout risque d'incendie, d'électrocution ou de blessure, ne pas immerger le câble d'alimentation, la prise ou l'appareil luimême dans l'eau ou tout autre liquide. Ne pas manipuler l'appareil avec les mains mouillées. Maintenez l’appareil éloigné de toute source de chaleur et ne l’exposez pas directement au soleil. Ne laissez pas pendre le câble d’alimentation d'une table ou être en contact avec des coins tranchants ou des surfaces chaudes. Ne tirez pas sur le câble d'alimentation, saisissez la prise pour débrancher l'appareil. Assurez-vous que la zone où votre appareil est situé est capable de supporter son poids lorsqu'il est chargé (une bouteille de 75 cl pèse environ 1,3 kg). Votre cave doit être placée sur une surface plane. Si vous devez la placer sur un tapis ou sur une moquette, placez un support en-dessous. Pour prévenir tout dommage du joint de la porte, assurez-vous que la porte est entièrement ouverte lorsque vous souhaitez tirer une clayette. Sécurité des enfants et des autres personnes vulnérables 5
Cet appareil peut être utilisé par des enfants ayant 8 ans et plus, et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de connaissances, à condition qu’elles soient supervisées ou qu’elles aient reçu des instructions concernant l’utilisation de l’appareil en toute sécurité et qu’elles comprennent les dangers encourus. Conservez tous les emballages hors de portée des enfants car il existe un risque de suffocation. • Risque que l’enfant se retrouve coincé : qu’un enfant se retrouve bloqué dans l’appareil ou y suffoque ne sont pas des faits du passé. Toutefois, des appareils jetés ou abandonnés demeurent dangereux, même s'ils sont "juste laissés dans le garage quelques jours". • Si vous décidez de mettre au rebut l’appareil, débranchezle de la prise murale, coupez le câble d’alimentation (aussi proche de l’appareil que vous le pouvez) et retirez la porte afin d’empêcher les enfants de jouer avec, de subir un choc électrique ou de s’enfermer à l’intérieur. • Si l’appareil, doté d’un joint de porte magnétique, doit être remplacé par un autre appareil doté d’un loquet sur la porte ou sur le joint, vérifiez bien que le loquet est hors d’état de fonctionner avant de vous débarrasser de l’ancien appareil. Cela évitera de transformer cet appareil en piège pour les enfants. • Maintenir l’appareil et son cordon hors de portée des enfants de moins de 8 ans. • Avant de jeter votre cave, veillez à bien retirer la porte. Laissez également les clayettes qui étaient à l’intérieur de l’appareil de manière à ce que les enfants ne puissent pas 6
• ✓ Les zones de cuisine réservées au personnel des magasins, des ateliers et autres milieux professionnels, ✓ Les maisons secondaires et lieux utilisés par des clients de l'hôtel, motels et autres environnements résidentiels, ✓ Les environnements comme les chambres d'hôtel, ✓ Les restaurants et établissements similaires, sauf détaillants. ATTENTION — Afin d’éviter tout danger dû à l’instabilité de l’appareil, il est important de le fixer et le monter selon les instructions d’installation. ATTENTION — Ne rangez jamais de substances inflammables comme des aérosols à l’intérieur de cet appareil car elles pourraient s’y déverser. ATTENTION — Si le cordon d’alimentation est endommagé, vous devez le remplacer immédiatement auprès de votre fabricant ou d’un revendeur qualifié afin d’éviter tout risque d’électrocution. ATTENTION — N’utilisez pas de dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage, autres que ceux recommandés par le fabricant. 7
ATTENTION — N’utilisez pas d’appareils électriques à l’intérieur du compartiment, sauf si ces derniers sont tolérés par le fabricant. ATTENTION — Le gaz réfrigérant et le gaz isolant sont inflammables. Lors de l'élimination de l'appareil, faites appel à un centre de retraitement ou d’élimination des déchets agréé. N’exposer pas l’appareil à une flamme. ATTENTION — Le gaz réfrigérant de cet appareil est le R600a, tout produit inflammable et explosif ne doit pas être mis dans la cave ou près de celle-ci afin d’éviter le déclenchement d’un feu ou d’une explosion. Liquide réfrigérant De l’isobutane réfrigérant (R600a) est utilisé dans le circuit réfrigérant de l’appareil. Il s’agit d’un gaz naturel hautement inflammable, et donc dangereux pour l’environnement. Pendant les transports et l’installation de l’appareil, vérifiez qu’aucun des composants du circuit de réfrigération ne soit endommagé. Le réfrigérant (R600a) est un liquide inflammable. Attention : risque d’incendie Si le circuit de réfrigération est endommagé : ✓ Évitez les flammes nues et toute source d’incendie. ✓ Ventilez bien la pièce où se trouve l’appareil. Il est dangereux de modifier la composition de cet appareil, de quelque manière que ce soit. Tout dommage fait au cordon peut provoquer un court-circuit, et/ou une électrocution. 8
Vérifiez bien que vous pouvez accéder à la prise murale de l’appareil. •
220~240V/50Hz. • Si le câble d’alimentation est endommagé, ne procédez pas à son remplacement mais contactez votre service après-vente. • La prise de courant doit être facilement accessible mais hors de portée des enfants. En cas d’incertitude, adressez-vous à votre installateur. Utilisation quotidienne • Cet appareil est uniquement destiné à mettre à température des bouteilles de vin. • Ne stockez jamais de substances ou de liquides inflammables à l’intérieur de l’appareil, cela provoquerait un 9
• Les recommandations du fabricant quant au stockage de l'appareil doivent être strictement respectées. Référez-vous aux instructions correspondantes. • L’appareil doit être tenu éloigné des bougies, luminaires et autres flammes nues afin d’éviter les risques d’incendie. N’utilisez jamais l’appareil ou ses éléments pour vous appuyer. • Pour éviter les chutes d’objets et empêcher de détériorer l’appareil, ne surchargez pas les compartiments de l’appareil. Attention : nettoyage et entretien • Avant tout entretien, débranchez l’appareil et coupez le courant. • Ne nettoyez pas l’appareil avec des objets métalliques, un système à vapeur, des huiles volatiles, des solvants organiques 10
• Ne nettoyez aucune partie de l’appareil avec des produits inflammables. Les vapeurs peuvent provoquer un risque d'incendie ou d'explosion. • N’utilisez pas d’objets tranchants ou pointus pour retirer la glace. Utilisez un grattoir en plastique. Informations importantes à propos de l’installation •
Les clayettes placées en mode usine constituent l'utilisation la plus efficace de l'énergie pour les appareils frigorifiques. • Cet appareil est destiné à une installation en pose libre uniquement. Il ne doit en aucun cas être encastré ou intégré. Pour un bon fonctionnement de l’appareil, il est impératif de permettre une bonne circulation de l’air tout autour de l’appareil. Nous déclinons toute responsabilité en cas de non-respect des consignes d’installation. •
• Pour que les branchements électriques soient corrects, suivez bien les consignes livrées dans ce manuel. • Déballez l’appareil et vérifiez qu’il n’est pas endommagé visuellement. Ne branchez pas l’appareil si ce dernier est endommagé. Signalez tout dommage au point de vente où vous l’avez acheté. Dans ce cas, conservez l’emballage. • Il est recommandé d’attendre au moins 24 heures avant de brancher l’appareil au courant, afin que le compresseur soit bien alimenté en huile. • Une bonne circulation de l’air est nécessaire, afin d’éviter les risques de surchauffe. Pour que la ventilation soit suffisante, suivez bien les consignes d’installation fournies. • Dès que possible, évitez que l’appareil ne touche les parois murales et/ou ne soit en contact avec des éléments chauds (compresseur, condensateur) afin d’éviter les risques d’incendie. Respectez toujours bien les consignes d’installation. • L’appareil ne doit pas être situé à côté de radiateurs ou de feux de cuisson. • Vérifiez bien que les prises sont accessibles une fois l’appareil installé. • Veillez à ne pas coincer ou endommager le cordon d’alimentation lors de la mise en place de l’appareil. Économies d’énergie Pour limiter la consommation électrique de votre appareil : ✓ Installez-le dans un endroit approprié (voir chapitre « Instructions d’installation »). 12

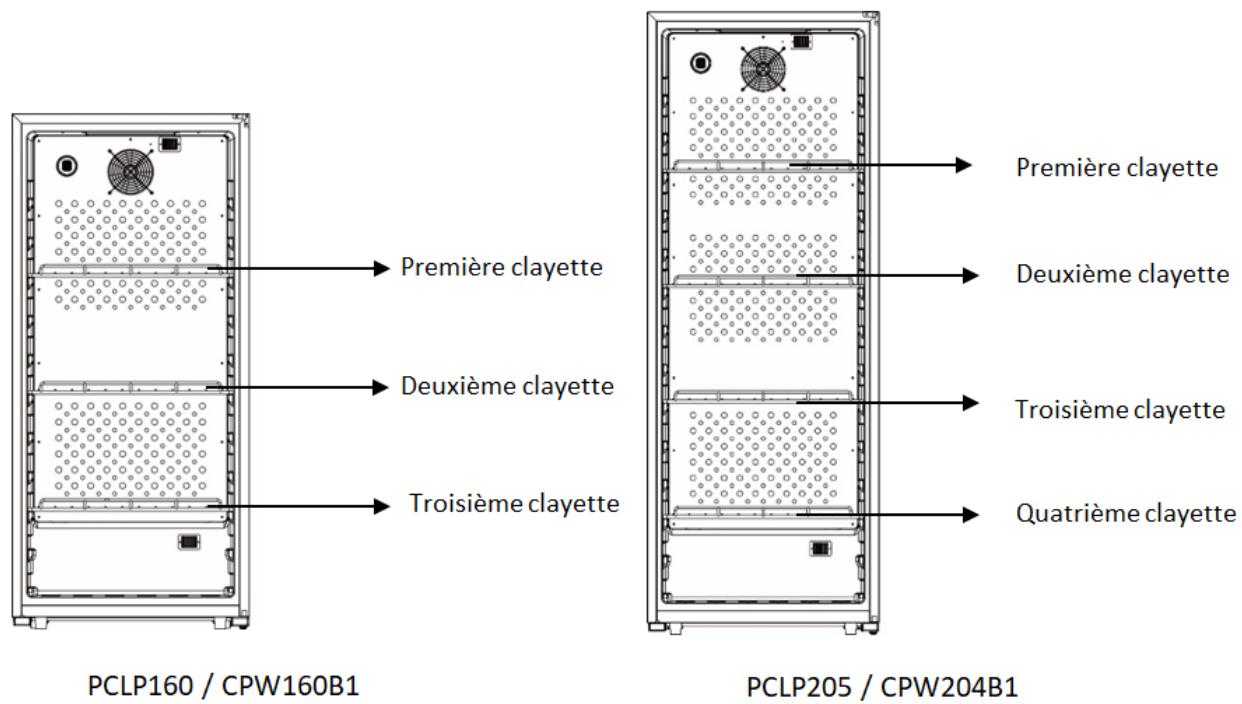

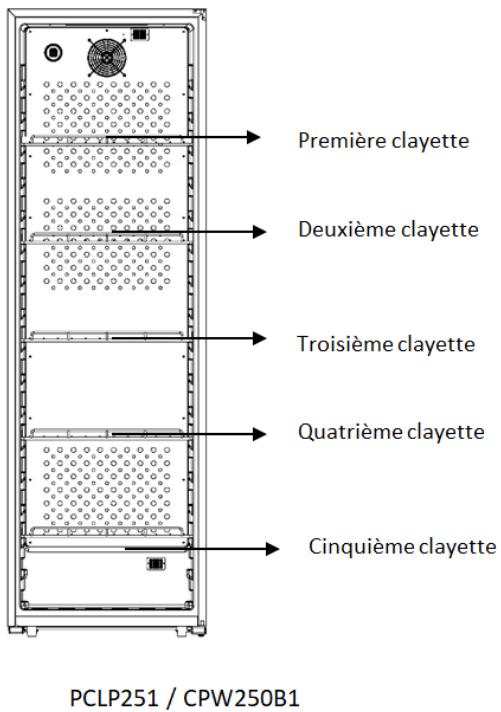

✓ Recommandations d’agencement : L’agencement suivant, des équipements de votre appareil (clayettes…), est recommandé pour que l’énergie soit utilisée le plus rationnellement possible par l’appareil de réfrigération.
Pour le stockage du vin, il est recommandé de régler votre appareil sur 12 degrés. Cette température peut être adaptée selon le type de vin stocké. Un réglage sur une température supérieure à 12 degrés diminuera la consommation énergétique de l’appareil. Un réglage sur une température inférieure à 12 degrés augmentera la consommation énergétique de l’appareil. Certains modèles permettent de régler différents niveaux de températures dans une même cave. L'appareil garantit que la température est maintenue tant qu'il est en fonctionnement et qu'il est utilisé dans des conditions normales d'utilisation. La température à l'intérieur de l'appareil peut être influencée par de nombreux facteurs: température ambiante, exposition au soleil, nombre d'ouvertures de porte et quantité de bouteilles stockées… Les légers changements de température sont parfaitement normaux. 14
Cet appareil est réservé à un usage exclusivement domestique. Le fabricant ne saurait être tenu responsable d’une autre utilisation.
Instructions de sécurité Attention — N’obstruer aucune grille de ventilation de l’appareil, veillez à ce que les ouvertures d'aération soient toujours libres. Attention — Ne pas stocker de substances explosives comme les bombes d'aérosol avec un propulseur inflammables dans cet appareil. Attention — Ne pas endommager le circuit frigorifique de l’appareil. Attention — Les unités de réfrigération fonctionnant avec de l'isobutane (R600a) ne peuvent être placées dans une zone avec des sources d'ignition (par exemple, descellé contacts électriques ou lorsque le fluide frigorigène pourrait rassembler en cas de fuite). Le type de fluide frigorigène est indiqué sur la plaque signalétique de l'armoire. Attention — Ne pas utiliser d'appareils électriques dans les compartiments de l'appareil, sauf s’ils sont du type recommandé par le fabricant. 15

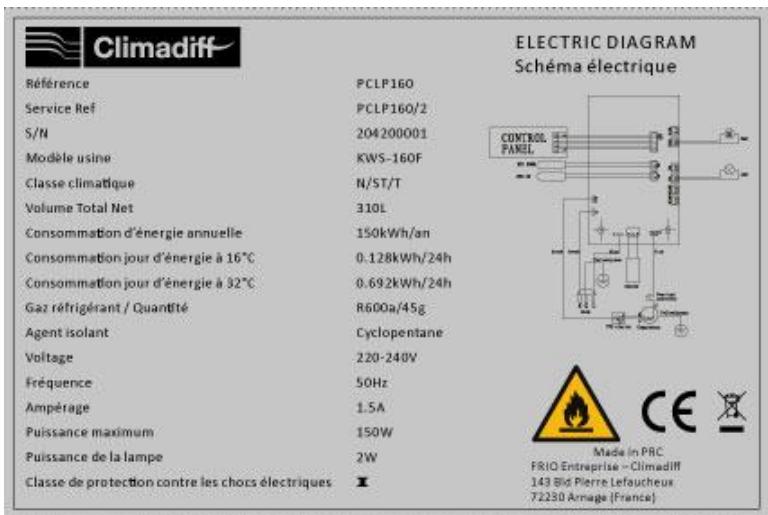

éventuelles. Tel que défini dans le règlement délégué (UE) 2019/2016 de la Commission, toutes les informations relatives à cet appareil de réfrigération sont disponibles sur la Base EPREL (European Product Database for energy labelling). Cette base vous permet de consulter les informations et la documentation technique de votre appareil de réfrigération. Vous pouvez accéder à la Base EPREL en scannant le QR code présent sur l'étiquette énergie de votre appareil ou en vous rendant directement sur : www.ec.europa.eu et en renseignant le modèle de votre appareil de réfrigération.

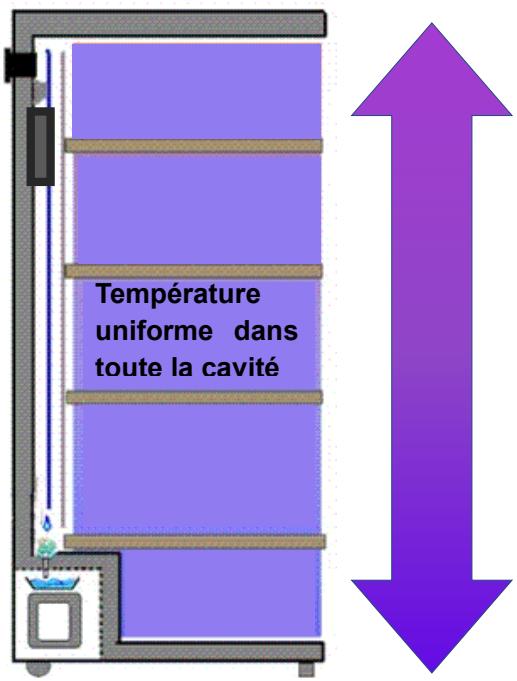

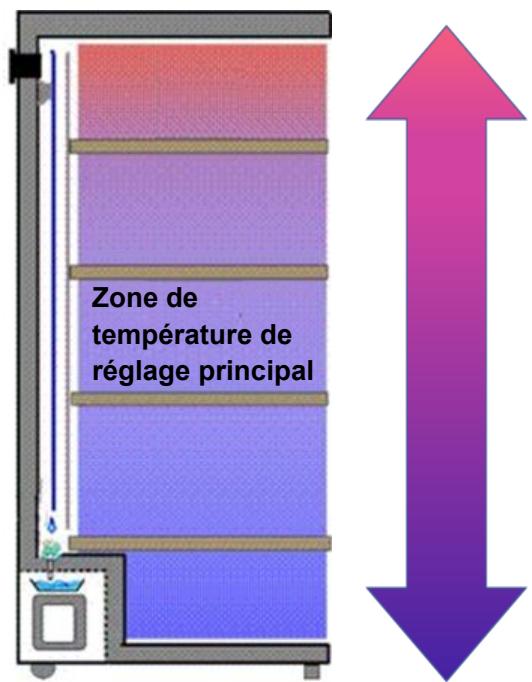

6°C à 8°C d’écart de température entre le haut et le bas de la cave selon le modèle
Variation de la température de + ou - 2°C autour du point de consigne
En effet, une fois l’appareil installé et chargé, son accès y est plus compliqué. ATTENTION : aucune assistance ne pourra vous être donnée sans ces informations.
• Il est recommandé d’être au moins 2 personnes pour bouger et installer la cave. Veillez à ne pas faire trainer l’appareil au risque de vous occasionner des blessures (au dos, etc.). • Lorsque vous installez votre appareil, merci de choisir un lieu autorisé. • Placez votre appareil sur un sol qui est assez résistant pour le soutenir lorsqu’il est entièrement chargé. Veuillez ajuster les pieds de votre appareil afin de mettre à niveau votre cave. • Une ventilation adéquate est nécessaire, n’obstruez aucune sortie d’air. • Cet appareil est destiné à une installation en pose libre uniquement. Il ne doit en aucun cas être encastré ou intégré. Pour un bon fonctionnement de l’appareil, il est impératif de permettre une bonne circulation de l’air tout autour de l’appareil. Nous déclinons toute responsabilité en cas de non-respect des consignes d’installation. • L’appareil est destiné à un usage seulement intérieur. • Cet appareil est uniquement réservé au stockage de vins. • Cet appareil utilise du gaz réfrigérant inflammable, veuillez donc à ne jamais endommager le tuyau de refroidissement pendant le transport. • Laissez un espace de 30 mm entre l’arrière de la cave et le mur. Veillez à la caler parfaitement et à ajuster l’horizontalité de votre cave à vin tout en surélevant très légèrement le seul pied à l’avant (l’utilisation d’un niveau à bulles est conseillée). Ceci évitera tout mouvement dû à l’instabilité, générateur de bruit et de vibrations et assurera la parfaite herméticité de la porte. Attention • Stockez des bouteilles allongées fermées. • Ne surchargez pas l’appareil. • N’ouvrez pas la porte plus que nécessaire. • Ne couvrez pas les clayettes avec des feuilles d’aluminium ou tout autre matériau qui pourrait empêcher une bonne circulation de l’air. • Si la cave à vin doit être laissée vide pendant une longue période, il est suggéré de débrancher l’appareil et, après un nettoyage très soigneux, de laisser la porte entrouverte pour laisser l’air circuler et prévenir la formation de moisissures et d’odeurs. ATTENTION : merci d’éloigner l’appareil de toute substance qui pourrait entrainer un risque d’incendie.

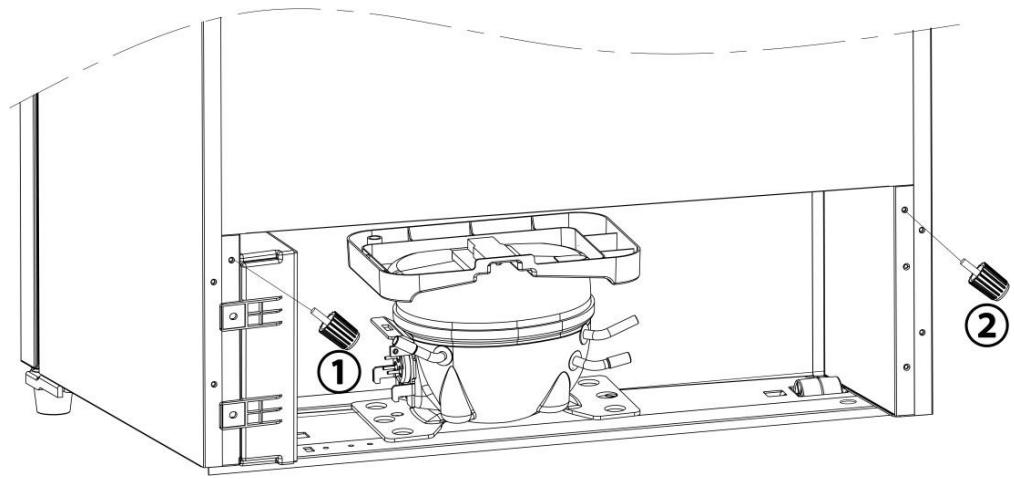

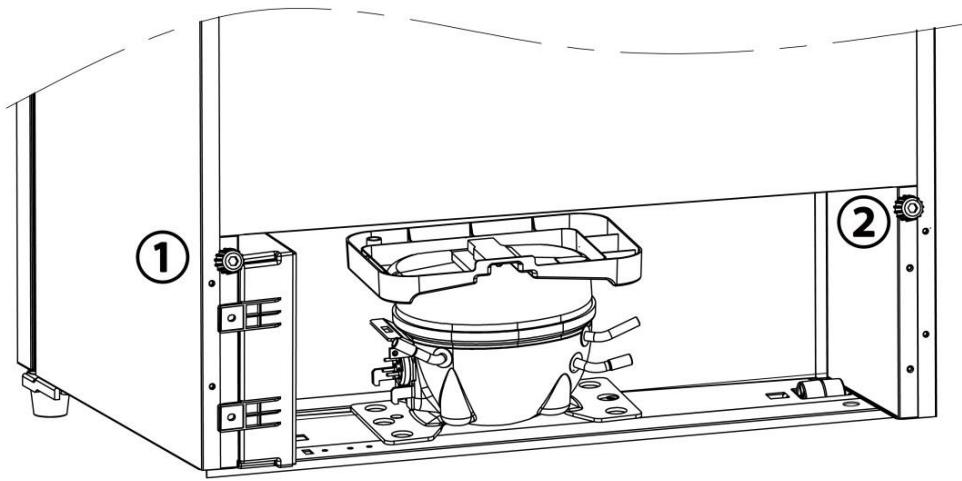

2 butoirs de mur sont fournis dans le sac comprenant la notice. Avant d’installer votre cave à vin, veuillez suivre les instructions ci-dessous pour mettre en place ces 2 pièces qui maintiennent un espace entre le mur et la cave et assurent ainsi une ventilation suffisante et protègent votre appareil.

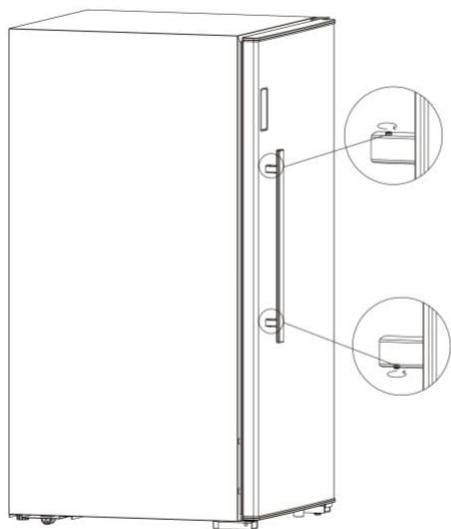

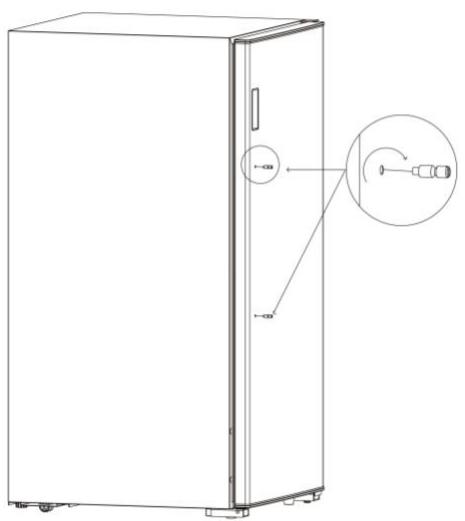

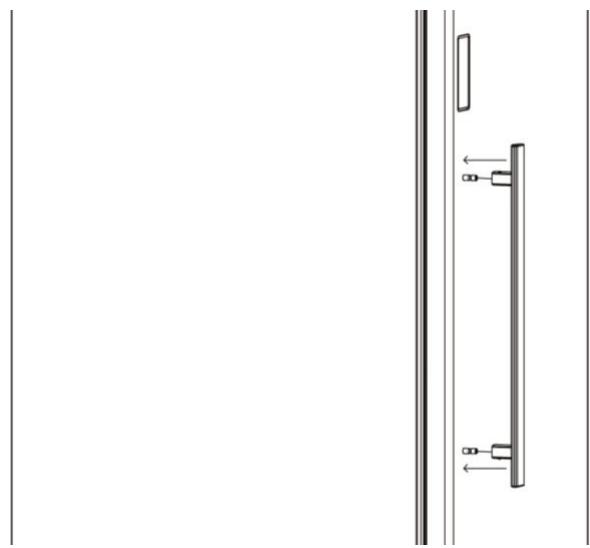

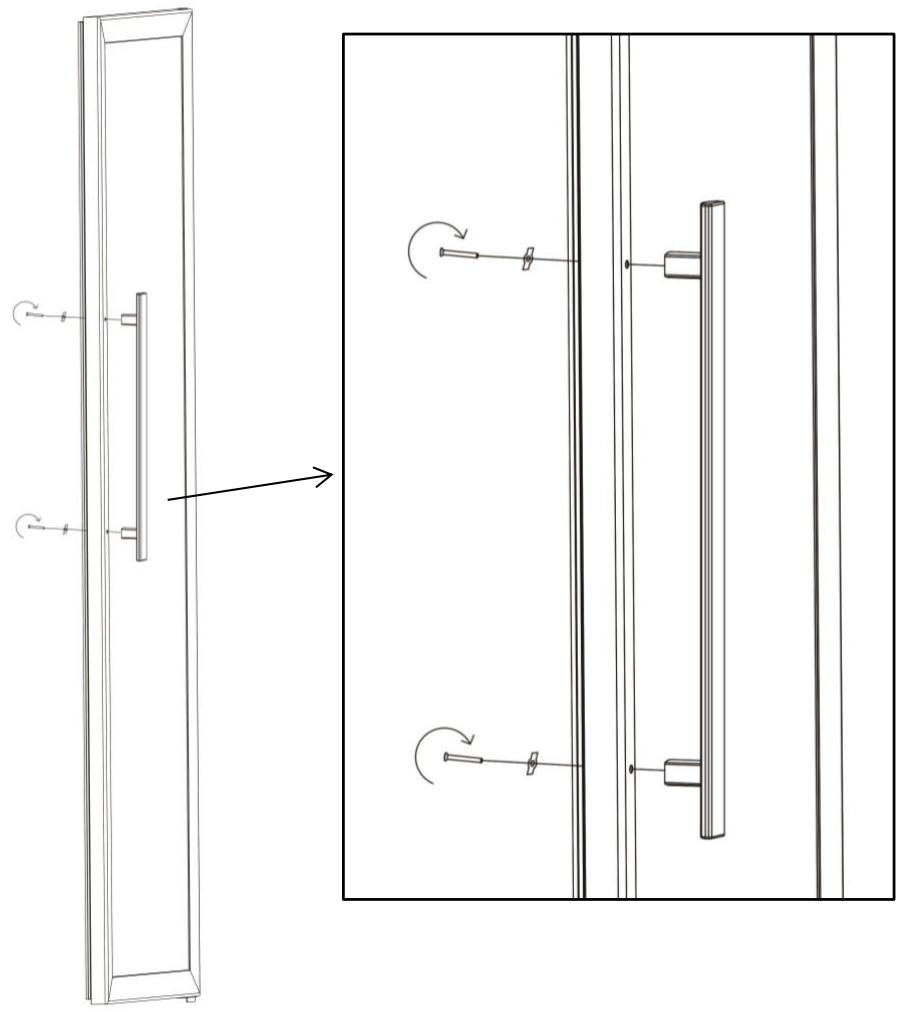

PCLP160 / PCLP205 / PCLP251 Étape 1 : il y a deux trous sur la porte de votre cave, installez les deux vis dans ces trous comme indiqué sur la photo ci-dessous :
Note : la température ambiante a une incidence sur la température intérieure et l’hygrométrie de votre cave. Pour un fonctionnement optimal, les réglages de votre cave sont effectués pour des températures ambiantes de 23°C à 25°C.

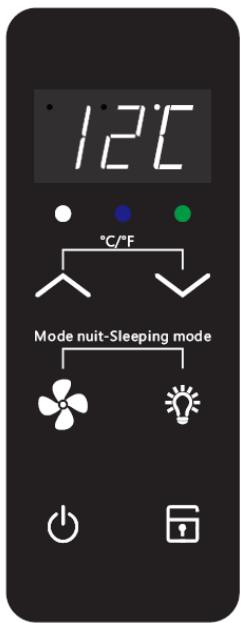

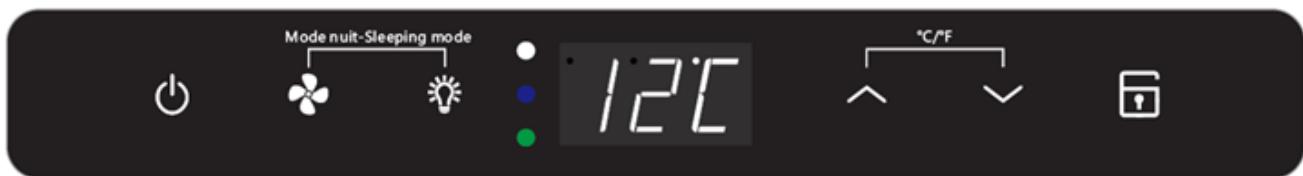

- Appuyez sur le bouton le voyant bleu
Conseil : plongez un thermomètre immergeable dans une bouteille en verre transparent remplie d’eau et placez-la au centre de la cave. Attendez au moins 24 heures afin de vérifier la température. Réglez ensuite le thermostat en fonction de la valeur obtenue et de celle que vous souhaitez obtenir. Note : lorsque vous souhaitez passer d’une cave à vin mono compartiment multitempérature (lorsque le ventilateur n’est pas activé) à une cave à mono compartiment monotempérature (lorsque le ventilateur est activé et permet d’homogénéiser la température intérieure), ou inversement, il est nécessaire d’attendre jusqu’à 72 heures avant que la température de la cave ne se régule correctement et ne se stabilise. Lorsque la température ambiante est de 25°C et que le refroidisseur de vin n'a pas de bouteille, il faut environ 1h pour augmenter la température du refroidisseur de vin de 5°C à 12°C. Dans les mêmes circonstances, il faudra environ 2h30 pour faire baisser la température du refroidisseur de 12°C à 5°C. Moins la température est élevée, moins il faudra de temps. La température de réglage de la zone supérieure doit être inférieure à celle de la zone inférieure
Selon les conseils de spécialistes, la température idéale pour le stockage du vin est d'environ 12°C, dans une fourchette allant de 10 à 14°C. Il ne faut pas confondre cette température avec la température de service qui peut varier de 5 à 20°C en fonction de la nature du vin. Il est particulièrement important d'éviter les changements brusques de température. Conçu par des spécialistes, cet appareil, à la différence d'un réfrigérateur simple, tient compte de la sensibilité des grands crus à des variations brusques de température en assurant une régulation pour obtenir une température moyenne constante. Le système anti-vibration Le compresseur frigorifique est équipé d’amortisseurs spéciaux (les silent-blocks) et la cuve intérieure est isolée de la carrosserie par une épaisse couche de mousse de polyuréthane. Ces caractéristiques permettent d’éviter la transmission de vibration à vos vins. Dégivrage Votre appareil est équipé d’un cycle automatique de dégivrage. Pendant l’arrêt du cycle de refroidissement, les surfaces réfrigérées de l’appareil dégivrent automatiquement. L’eau de dégivrage ainsi récupérée est évacuée vers un bac d’évaporation des condensas qui est situé à l’arrière de
Le système hiver est un système hors gel qui permet à la cave de fonctionner dans un environnement où la température est comprise entre 0 et 43°C. Une sonde située à l’intérieur de l’appareil déclenche une résistance électrique de faible puissance lorsque la température de la cave devient inférieure de 3°C à la température programmée. Cette résistance est de faible puissance pour éviter une remontée brutale de la température du vin et ainsi éviter les chocs thermiques préjudiciables pour la préservation du vin. Le système est destiné à réchauffer la température interne de la cave avant même qu’un échange thermique ne se soit fait avec les bouteilles. Le système hiver permet de maintenir la température à l'intérieur de la cave à l’identique de la température programmée. Lorsque le système s'active et que la température intérieure atteint la température réglée, le système s'arrête. Note : lorsque le système hiver fonctionne, plusieurs heures sont nécessaires avant d’atteindre la température demandée et de la stabiliser. ATTENTION : lorsque le système hiver est en fonction, le mode multi-températures (ventilateur désactivé) n’est plus possible. La cave gère en priorité le maintien de la température de réglage et passe automatiquement en mode mono-température afin de préserver les vins. Le système d’aération : filtre à charbon Air pur renouvelé et filtré en permanence ! Votre cave à vin Climadiff est équipée d’un système de renouvellement d’air permanent dont la filtration est assurée par un filtre à charbon. Il s’agit d’une rondelle en plastique noir de 5 cm de diamètre située en haut à gauche à l’arrière de la cave. Il est à remplacer annuellement et est en vente sur notre site www.climadiff.com rubrique accessoires. Pour le retirer, tournez-le afin de libérer les ergots de blocage puis tirez-le directement de l’intérieur de la cave vers vous.

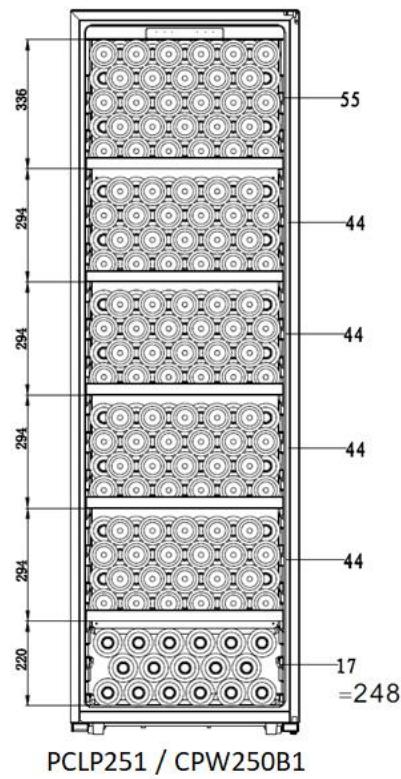

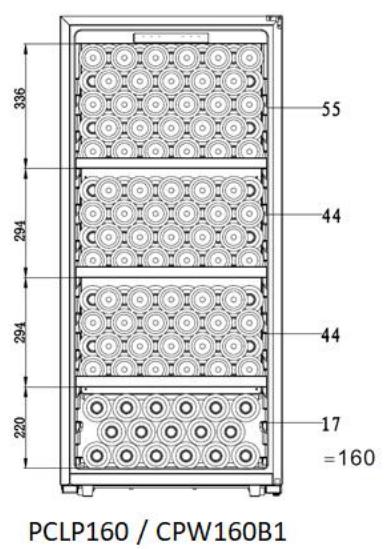

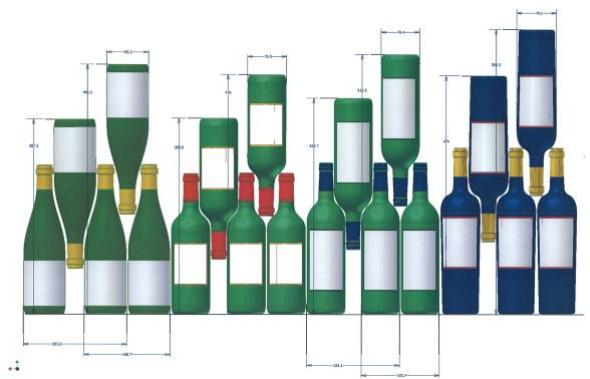

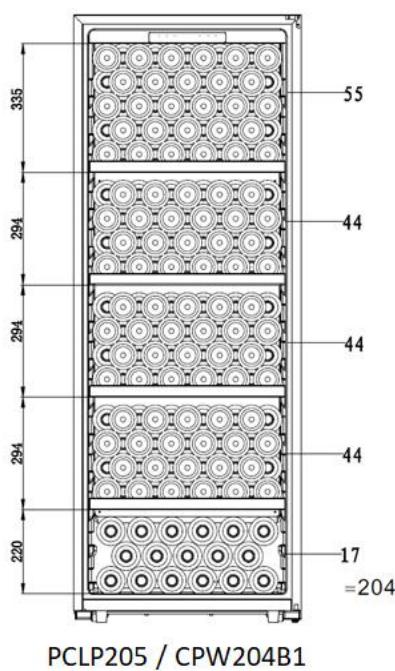

Elles correspondent à des tests effectués avec une bouteille étalon : la bouteille de type « bordelaise tradition en 75 cl » (la normalisation reconnaît pour chaque forme de bouteille, une origine géographique : bordelaise, bourguignonne, provençale, etc. et un type : tradition, lourde, allégée, flûte, etc., comportant chacune des diamètres et des hauteurs qui leurs sont propres). Dans la réalité, on pourrait ranger, à l’extrême, plus de bouteilles en empilage monotype et sans clayettes mais une « cave variée » se constitue d’une grande variété de bouteilles et l’aspect « pratique » de la gestion quotidienne d’une cave limite son chargement. Vous en chargerez donc probablement un peu moins que le maxima annoncé.

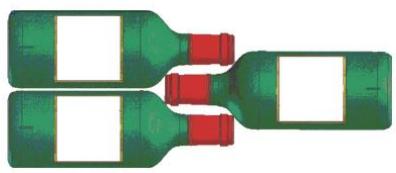

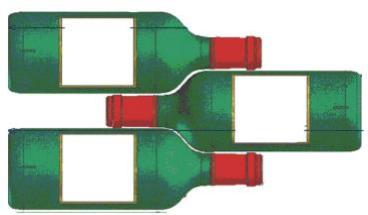

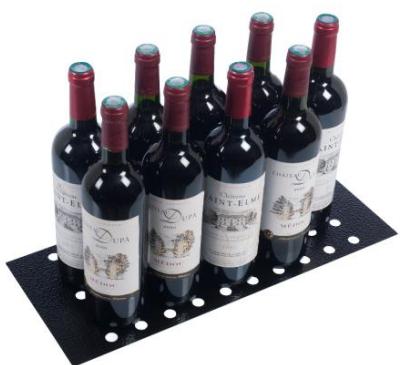

être environ 30% sous la quantité initiale calculée à partir de Bordeaux. Types de croisement
Exemples de températures de service À respecter lors de vos dégustations pour éviter de passer à côté de la richesse des arômes de vos vins ! Les opinions varient, la température ambiante également mais beaucoup s’accordent sur : Grands vins de Bordeaux – Rouges 16 – 17°C Grands vins de Bourgogne – Rouges 15 – 16°C Grands crûs de vins blancs secs 14 – 16°C Rouges légers, fruités, jeunes 11 – 12°C Rosés de Provence, vins de primeur 10 – 12°C Blancs secs et vins de pays rouges 10 – 12°C Vins de pays blancs 8 – 10°C Champagnes 7 – 8°C Vins liquoreux Lors de la première mise sous tension, des odeurs résiduelles peuvent subsister. Dans ce cas, faites fonctionner l’appareil à vide pendant quelques heures, en paramétrant la température la plus froide. Le froid annihilera ces odeurs possibles. En cas de coupure de courant La majorité des coupures de courant sont résolues pendant une courte période. Une coupure de 1 ou 2 heures n’affectera pas les températures de votre cave. Afin de protéger vos vins pendant les coupures de courant, pensez à minimiser le nombre d’ouvertures de porte. Pour des coupures de courant de très longue durée, prenez les mesures nécessaires pour protéger votre vin. • Si l’appareil est débranché, éteint ou s’il y a une coupure de courant vous devez attendre de 3 à 5 minutes avant de le redémarrer. Si vous essayez de le redémarrer avant ce délai, le compresseur se mettra en fonction seulement au bout de 3/5 minutes (si la température le nécessite). • Au premier démarrage et suite à un arrêt prolongé de la cave, il est possible qu’au moment du redémarrage les températures choisies et celles affichées ne correspondent pas. Ceci est normal. Il sera alors nécessaire d’attendre quelques heures avant que les températures retrouvent leur stabilité. Si vous partez en vacances • Courts séjours : laissez votre cave fonctionner pendant votre séjour si celui-ci dure moins de 3 semaines. • Longs séjours : si votre appareil venait à ne pas être utilisé pendant plusieurs mois, retirez toutes les bouteilles et tous les accessoires, éteignez et débranchez l’appareil de la prise de courant. Nettoyez et séchez soigneusement l’intérieur et l’extérieur de l’appareil. Laissez également la porte ouverte, en la bloquant si nécessaire, pour éviter la formation de condensas, odeurs, moisissure. Si vous devez déplacer votre cave à vin • Débranchez votre cave avant toute opération. • Enlevez toutes les bouteilles présentes dans la cuve et fixez les éléments mobiles. • Pour éviter d’endommager les vis de mise à niveau des pieds, vissez-les à fond dans leur base. • Fermez entièrement la porte. • Déplacez l’appareil en position verticale de préférence ou notez à partir des inscriptions portées sur l’emballage, le sens sur lequel peut être couché l’appareil. Protégez également votre appareil avec une couverture ou un tissu similaire. Économies d’énergie • L’appareil doit être placé dans un local frais, loin de toute source de chaleur (autres appareils ménager) et d’une exposition directe au soleil. • Le local où est placé l’appareil doit être ventilé. Ne couvrez jamais les aérations. • N’ouvrez pas la porte plus que nécessaire.
Avant de contacter le service après-vente de votre revendeur, vérifiez néanmoins que : • La prise de courant est toujours en place • Il n’y a pas de coupure de courant • Que la panne n’a pas pour origine l’une de celles décrites dans le tableau en fin de ce manuel. IMPORTANT : si le cordon d’alimentation fourni est endommagé, il doit être remplacé par le fabricant, un service agréé de la marque ou du revendeur. Dans tous les cas, il doit être remplacé par un personnel qualifié pour éviter tout risque de blessure. SI CES CONTROLES NE DONNENT RIEN, CONTACTEZ ALORS LE SERVICE APRES-VENTE DE VOTRE REVENDEUR.
Débranchez la prise murale avant toute opération d’entretien ou réparation ! Le bouton marche/arrêt est sur la position arrêt Le fusible a sauté au niveau de votre installation électrique Contrôlez la température choisie La température externe est au-delà de la température d’application de la cave La porte de la cave est ouverte trop souvent La porte n’est pas bien fermée Le joint de la porte n’est pas étanche La cave à vin a été récemment déconnectée pendant une longue période. Veuillez attendre au moins quatre heures avant qu’elle ne refroidisse complètement Il n’y a pas assez d’espace autour de l’appareil La position du thermostat est sur une demande de froid trop importante : réajustez sa position L’hygrométrie est régulée par le principe de l’hygrodynamique. En période de refroidissement, il y a une formation de givre (l’air froid assèche l’air) et le taux d’humidité chute. En période de réchauffement, le givre fond et le taux d’humidité augmente Il est impératif de raisonner en valeur moyenne sur plusieurs cycles et non à partir d’un relevé ponctuel Le taux d’humidité peut être affecté par une température ambiante trop basse (le taux baissera) ou trop élevée (le taux montera). Le taux d’hygrométrie est optimal lorsque la température ambiante est comprise entre 20°C et 25°C Pour diminuer l’humidité dans la cave, trois alternatives : - Remplacer le filtre à charbon - Baisser légèrement la température à l’intérieur de la cave - Retirez le bac à eau si vous en avez ajouté un L’hygrométrie est régulée par le principe de l’hygrodynamique. En période de refroidissement, il y a une formation de givre (l’air froid assèche l’air) et le taux d’humidité chute. En période de réchauffement, le givre fond et le taux d’humidité augmente
- Augmenter légèrement la température à l’intérieur de la cave La véritable température à prendre en compte est celle dans la bouteille. Les variations instantanées que vous pouvez relever correspondent aux cycles de fonctionnement du compresseur C’est par ce principe de faibles variations répétées dans l’air de votre cave à vin qu’une température moyenne propice à assurer à vos vins les meilleures conditions d’épanouissement est obtenue Les variations de températures sont liées aux cycles de froid, mais sont trop courtes pour modifier la température des vins, car le liquide a une plus grande inertie que l’air. Le liquide reste donc toujours à la température moyenne Si la température constatée dans votre cave est différente de celle constatée habituellement et ne varie pas durablement (sur plusieurs heures), veuillez contacter votre service après-vente Si la température ambiante est très basse, la température obtenue peut être légèrement en-dessous de la température de réglage. Si le système hiver est en fonctionnement, la cave passe automatiquement en mode monotempérature afin de garantir la bonne préservation de vos vins La prise de l’appareil n’est pas branchée Le fusible a sauté au niveau de votre installation électrique La LED est hors service/a grillé, contactez votre service après-vente Le bouton de la lumière est sur arrêt Contrôlez et assurez-vous que la cave est bien au niveau Si la cave à vin touche le mur, éloignez-la et respectez la distance indiquée dans les instructions d’installation Si des vibrations persistantes se produisent,
L’écran d’affichage ne fonctionne pas correctement
En fin de cycle du compresseur, il est possible d’entendre ce bruit d’eau qui circule Des contractions et des expansions des parois internes peuvent provoquer des claquements La cave n’est pas à niveau Vérifiez que le ventilateur est en bon état Si aucune production de froid n’est constatée, appelez votre service après-vente La température externe est trop élevée Une grosse quantité de bouteilles a été mise dans la cave La porte de la cave est ouverte trop fréquemment La porte n’est pas bien fermée Le réglage n’a pas été fait correctement Le joint de la porte n’est pas étanche La cave n’est pas à niveau Le joint de la porte est sale ou abîmé Les clayettes ne sont pas bien positionnées Une partie du contenu empêche la porte de se fermer Le panneau de contrôle ne fonctionne pas La platine de puissance est cassée La prise de l’appareil n’est pas branchée La sonde ne fonctionne pas Vérifiez que vous n’avez pas activé le mode veille (reportez-vous au chapitre « Instructions d’utilisation ») La température intérieure est supérieure à 25°C depuis plus de 6 heures, sur l’écran le message « HOO » clignote et un signal sonore retentit Appuyez sur n’importe quelle touche afin d’arrêter le signal sonore et contactez votre service après-vente Éteignez votre cave en appuyant sur le bouton Marche/Arrêt et débranchez-la La température intérieure est inférieure à 2°C depuis plus de 3 heures, sur l’écran le message « LOO » clignote et un signal sonore retentit Appuyez sur n’importe quelle touche afin d’arrêter le signal sonore et contactez votre service après-vente Éteignez votre cave en appuyant sur le bouton Marche/Arrêt et débranchez-la
Cet appareil est constitué de diodes électroluminescentes (LED). Ce type de diode ne peut être changé par le consommateur. La durée de vie de ces LED est normalement suffisante pour qu’aucun changement ne soit effectué. Si toutefois, et malgré tout le soin apporté lors de la fabrication de votre cave à vin, les LED étaient défectueuses, veuillez contacter votre service après-vente pour toute intervention.
électriques et électroniques (DEEE). En vous assurant que ce produit est éliminé correctement, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine qui pourraient être dues à la manipulation inappropriée des déchets de ce produit. Le symbole de poubelle barrée apposé sur l’appareil indique que ce produit devra, à la fin de son cycle de vie, être traité séparément des autres déchets domestiques. Il devra donc être emmené dans un centre de collecte sélective destiné aux appareils électriques et/ou électroniques ou bien, si vous achetez un appareil équivalent, au revendeur de ce nouvel appareil. L’utilisateur est responsable d’apporter l’appareil en fin de vie aux structures de collecte appropriées. Une collecte sélective et adéquate visant à envoyer l’appareil inutilisé au recyclage, au traitement et à une élimination compatible avec l’environnement, contribue à éviter les effets négatifs possibles sur l’environnement, sur la santé et favorise le recyclage des matériaux dont le produit est composé. Pour obtenir des renseignements plus détaillés sur les systèmes de collecte disponibles, s’adresser au service local d’élimination des déchets ou bien au magasin où l’appareil a été acheté
Les garanties des produits de la marque CLIMADIFF sont exclusivement énoncées par les distributeurs que nous avons choisis. Aucun élément des présentes ne peut être interprété comme une garantie supplémentaire. La société FRIO ENTREPRISE ne peut être tenue responsable des erreurs ou des omissions techniques et de rédaction dans les présentes. Document non contractuel.
om over te gaan naar de standby-modus.
De afdichting van de deur is niet hermetisch De wijnkoeler is recent een tijd lang afgekoppeld geweest. De wijnkoeler heeft vier uur nodig om volledig af te koelen Onvoldoende vrije ruimte rond het apparaat De thermostaat staat op een te koude stand: pas deze stand aan Luchtvochtigheid wordt geregeld door het principe van de thermodynamica. Tijdens een afkoelingsperiode, een vorst vormen (koude lucht droogt de lucht); vochtigheid afnemen. Tijdens een verwarmingsperiode, de vorst smelt en de luchtvochtigheid zal toenemen Men moet altijd de gemiddelde waarde nemen over meerdere cycli en niet van één meting Luchtvochtigheid kan worden beïnvloed door een omgevingstemperatuur te laag is (zal dalen) of te hoog (percentage zal stijgen). De mate van luchtvochtigheid is optimaal wanneer de omgevingstemperatuur tussen 20°C en 25°C Om de vochtigheid in de kast te verminderen, zijn er drie mogelijkheden: De koolstoffilters vervangen De temperatuur in de kast enigszins verlagen Verwijder de waterbak als je er een in uw wijnkelder hebt toegevoegd Luchtvochtigheid wordt geregeld door het principe van de thermodynamica. Tijdens een afkoelingsperiode, een vorst vormen (koude lucht droogt de lucht); vochtigheid afnemen. Tijdens een verwarmingsperiode, de vorst smelt en de luchtvochtigheid zal toenemen Men moet altijd de gemiddelde waarde nemen over meerdere cycli en niet van één meting Luchtvochtigheid kan worden beïnvloed door een omgevingstemperatuur te laag is (zal Als voortdurend trillingen optreden, de wijnkast uitschakelen, de stekker uit het stopcontact halen en contact opnemen met de klantendienst voor verdere ondersteuning
De dichting van de deur is vuil of beschadigd De leggers zijn niet correct geïnstalleerd De wijnkast is niet waterpas Een deel van de inhoud verhindert de deur goed te sluiten Het bedieningspaneel is defect De printplaat van de voeding is stuk Het apparaat is niet aangesloten De sonde werkt niet Controleer of u niet de standby-modus heeft geactiveerd (zie hoofdstuk "Uw apparaat Bedienen") Para evitar dañar la junta de puerta, cerciórese de que la puerta está completamente abierta cuando usted saca las parrillas de 125
• Si el aparato, provisto de una junta de puerta magnética, debe reemplazarse por otro aparato provisto de un pestillo en la puerta o en la junta, compruebe que dicho pestillo no funciona antes de deshacerse del aparato. De este modo, se evitará que el aparato se convierta en una trampa para los niños. • Mantenga el aparato y el cable fuera del alcance de niños menores de 8 años. • Antes de dar de baja la bodega en un sitio de reciclaje 126
• Los niños de 3 a 8 años pueden cargar o descargar este dispositivo. ✓ Evite las llamas abiertas y cualquier otra fuente de inflamación. ✓ Ventile bien la habitación en la que se encuentre el aparato. ✓ Es peligroso realizar cualquier tipo de modificación que afecte a la composición del aparato. Cualquier daño provocado al cable puede causar un cortocircuito 128
• La vinoteca se aplica solamente con suministro de alimentación de corriente alterna monofásica de 220~240 V/50 Hz. • Si el cable de alimentación está estropeado, no lo reemplace. Póngase en contacto con el servicio posventa. • La toma de corriente debe estar accesible fácilmente pero fuera del alcance de los niños. En caso de duda, consulte al instalador. Utilización diaria • Este aparato está diseñado para ser utilizado exclusivamente • Este aparato está destinado a la conservación de vino solamente. • Este aparato de refrigeración no es adecuado para congelar alimentos. • Se recomienda poner la bodega en 12°C. • Los estantes de las fábricas son el uso más eficiente de la energía para los aparatos de refrigeración • Esta unidad es para instalación independiente solamente. Nunca debe estar incorporada o integrada. Para un correcto funcionamiento del aparato, es imprescindible permitir una buena circulación de aire alrededor del mismo. No aceptamos ninguna responsabilidad por el incumplimiento de las instrucciones de instalación. • Evite colocar la unidad en zonas húmedas. • Mantener el electrodoméstico alejado de la luz directa del sol y de las fuentes de calor (estufa, calentador, radiador, etc.). La luz directa del sol puede afectar a la capa acrílica y las fuentes 131
• Enchufe la vinoteca en una toma de corriente exclusiva apropiadamente instalada con toma de tierra. Bajo ninguna circunstancia corte o quite la tercera clavija (tierra) del cable de alimentación. Cualquier pregunta que tenga sobre la potencia y/o puesta a tierra debe dirigirse a un electricista cualificado o un centro de servicio de productos autorizado. • Para que las conexiones eléctricas sean correctas, siga las instrucciones que se proporcionan en este manual. • Desembale el aparato y compruebe visualmente que no esté dañado. No conecte el aparato si está dañado. Indique los daños constatados en el punto de venta donde lo haya adquirido. En ese caso, conserve el embalaje. • Se recomienda esperar al menos veinticuatro horas para conectar el aparato a la corriente para que el compresor cuente con el aceite suficiente. • Se requiere una buena circulación del aire para evitar riesgos de sobrecalentamiento. Para que la ventilación sea suficiente, siga correctamente las instrucciones de instalación proporcionadas. • Cuando sea posible, evite que el aparato toque las paredes murales o entre en contacto con elementos calientes (compresor, condensador) para evitar riesgos de incendio. Respete en todo momento las instrucciones de instalación. • El aparato no debe estar situado cerca de radiadores o de fogones de cocción. • Una vez que se haya instalado el aparato, compruebe que se puede acceder bien a las tomas. 132
Ahorro de energía Siga las siguientes recomendaciones para limitar el consumo eléctrico del aparato: ✓ Instálelo en un lugar adecuado (véase el capítulo “Instrucciones de instalación”). ✓ Mantenga las puertas abiertas el menor tiempo posible. ✓ Para que el aparato funcione correctamente, limpie periódicamente el condensador (véase el capítulo “Mantenimiento”). ✓ Revise periódicamente las juntas de las puertas y asegúrese de que cierren siempre correctamente. Si no es así, póngase en contacto con el servicio posventa. ✓ Recomendaciones de diseño: Se recomienda la siguiente disposición del equipamiento de su aparato (estanterías...) para que la energía sea utilizada de la forma más racional posible por el aparato de refrigeración.
Le aconsejamos que anote el número de serie en este manual antes de la instalación, para consultarlo cuando lo necesite (intervención técnica, solicitud de asistencia…).
ATENCIÓN: sin esta información no podremos proporcionarle ninguna asistencia. Paso 1: hay dos agujeros en la puerta de su sótano, instale los dos tornillos en los orificios como se muestra en la foto de abajo:
Cuando la temperatura ambiente es de 25°C y el enfriador de vino no tiene una botella, se tarda unos 1h en subir la temperatura del enfriador de vino de 5°C a 12°C. En las mismas circunstancias, llevará alrededor de 2h30 bajar la temperatura del enfriador de vino de 12°C a 5°C. Cuanto más baja sea la temperatura, menos tiempo tomará. La temperatura de ajuste de la zona superior debe ser más baja que la de la zona inferior.
Está previsto que el sistema automático suba la temperatura interna de la vinoteca incluso antes de que haya un intercambio térmico con las botellas. Cuando el sistema esté trabajando y la temperatura interna alcanza la temperatura establecida, se parará. Nota: cuando el sistema de invierno funciona, se requieren varias horas antes de alcanzar la temperatura requerida y estabilizar. Advertencia: cuando el sistema de invierno funciona, el modo multi-temperatura (desconectada del ventilador) no es posible. La bodega opera principalmente el mantenimiento de la temperatura de ajuste y cambia automáticamente a mono-temperatura para preservar el modo de vinos. Sistema de ventilación: filtro de carbón ¡Aire puro renovado y filtrado de constantemente! La vinoteca Climadiff está equipada con un sistema de renovación constante del aire en el que la filtración se realiza mediante un filtro de carbón. Se trata de una pieza redonda de plástico negro de 5 cm de diámetro situada en la parte superior izquierda de la parte posterior de la vinoteca. Se debe cambiar cada año y se puede comprar en nuestro sitio web www.climadiff.com, en la sección de accesorios.
Tipos de cruzamiento: Cuello con cuello: ¡Fíjese en la diferencia de profundidad! Cuello entre cuerpos:
A tener en cuenta en las degustaciones para no perderse la riqueza de los aromas de los vinos): Grandes vinos de Burdeos – Tintos 16 – 17°C Grandes vinos de Borgoña – Tintos 15 – 16°C “Grands crûs” de vinos blancos secos La mayoría de los cortes de electricidad se resuelven en poco tiempo. Un corte de 1 o 2 horas no afectará a la temperatura de su vinoteca. Para proteger los vinos durante los cortes de electricidad, abra la puerta lo menos posible. En caso de cortes más prolongados, adopte las medidas necesarias para proteger los vinos. • Si el aparato está desconectado, apagado o se ha producido un corte de electricidad, debe esperar de 3 a 5 minutos antes de volver a encenderlo. Si intenta encenderlo antes de ese tiempo, el compresor únicamente se pondrá a funcionar al cabo de 3 o 5 minutos (si la temperatura lo requiere). • Al encender el aparato por primera vez tras una parada prolongada, en el momento del encendido es posible que las temperaturas seleccionadas no se correspondan con las que se muestran. Esto es normal. Se debe esperar unas horas para que estas recuperen la estabilidad. Período de vacaciones • Vacaciones cortas: deje la vinoteca funcionando durante las vacaciones de menos de tres semanas. • Vacaciones largas: si el aparato no se va a usar durante varios meses, retire todos los elementos y apague el aparato. Limpie y seque el interior a fondo. Para prevenir los olores y la formación de moho, deje la puerta ligeramente abierta: dejándola bloqueada abierta si es necesario.
• Saque todas las botellas que estén en la cuba y fije los elementos móviles. • Para evitar dañar los tornillos de puesta a nivel de los pies, atorníllelos a fondo en su base. • Almacénelo con la puerta cerrada. • Desplace el aparato en posición vertical. • Protéjalo con mantas o cualquier otra protección similar. Ahorros de energía • El aparato debe colocarse en un local fresco, lejos de cualquier fuente de calor (otros aparatos domésticos) y de una exposición directa al sol. • El local donde se instalará el aparato debe estar ventilado. No cubra nunca las aireaciones. • No abra la puerta más de lo que fuera necesario
• La avería no tenga su origen en alguna de las situaciones descritas en el cuadro que figura al final de este manual IMPORTANTE: si el cable de alimentación que se incluye está deteriorado, debe ser sustituido por el fabricante o por un servicio autorizado por la marca o por el distribuidor. En cualquier caso y para evitar cualquier riesgo de lesión, el cable lo debe sustituir personal cualificado. SI ESTAS REVISIONES NO DAN RESULTADO, PÓNGASE EN CONTACTO CON EL SERVICIO POSVENTA DE SU DISTRIBUIDOR.
¡Desconecte la toma mural antes de realizar cualquier operación de limpieza o reparación! La temperatura externa supera a la temperatura de uso de la bodega La bodega se abre con mucha frecuencia La puerta no está bien cerrada La junta de la puerta no es estanca El refrigerador de vino ha permanecido desconectado durante bastante tiempo. Son necesarias cuatro horas para que el aparato enfríe por completo Espacio libre insuficiente alrededor del aparato El termostato está puesto en un grado de frío demasiado alto: vuelva a ajustar su posición La humedad se regula por el principio de la termodinámica. En el período de enfriamiento, hay una formación de escarcha (el aire frío se seca el aire) y las gotas de humedad. En tiempos de cambio, la escarcha se derrite y aumenta la humedad Se debe tener en cuenta el valor medio en base a varios ciclos y no sólo un registro puntual La humedad puede verse afectada por la temperatura fría (la caída de la tasa) o muy alta (la subida de la tarifa). El nivel de humedad es óptimo cuando la temperatura ambiente es de 20°C y 25°C Para disminuir la humedad en la vinoteca, existen tres posibilidades : Sustituya el filtro de carbón Baje ligeramente la temperatura del interior de la vinoteca Coloque una bandeja dentro de su vinoteca y añadir agua La humedad se regula por el principio de la termodinámica. En el período de enfriamiento, hay una formación de escarcha (el aire frío se seca el aire) y las gotas de humedad. En tiempos de cambio, la escarcha se derrite y aumenta la humedad Se debe tener en cuenta el valor medio en base a varios ciclos y no sólo un registro
La temperatura media adecuada que garantiza a los vinos las mejores condiciones de desarrollo se obtiene gracias a este principio de variaciones ligeras y repetidas en el aire de la vinoteca Las variaciones de temperatura están relacionadas con los ciclos de frío, pero son demasiado cortos para cambiar la temperatura del vino, debido a que el líquido tiene una inercia mayor que el aire. El líquido permanece así en la temperatura media Si la temperatura constatada en la vinoteca es diferente a la constatada habitualmente, y no varía en un período prolongado (durante varias horas), póngase en contacto con el servicio posventa de su distribuidor Si la temperatura ambiente es muy baja, la temperatura obtenida puede ser ligeramente por debajo de la temperatura de consigna. Si el sistema de invierno está en funcionamiento, la bodega cambia automáticamente al modo mono-temperatura para garantizar la buena conservación de su vino La toma no está conectada El fusible de su instalación eléctrica ha saltado El LED está fuera de servicio, póngase en contacto con el servicio posventa El botón de la luz esta en parada Controle y asegúrese de que la bodega se encuentra bien nivelada Si el refrigerador de vino toca la pared, vuelva a nivelarlo y aléjelo de la pared Si se producen vibraciones de manera continua, apague la vinoteca, desenchúfela y póngase en contacto con nuestro centro de
Compruebe si el ventilador está en buen estado Si no se constata ninguna producción de frío, póngase en contacto con el servicio posventa La temperatura externa es elevada Se ha puesto una gran cantidad de botellas en la bodega La bodega se abre con mucha frecuencia La puerta no está bien cerrada El regulado no se ha realizado correctamente La junta de la puerta no es estanca La bodega no se encuentra nivelada La junta de la puerta está sucia o deteriorada Las bandejas no están bien colocadas Una parte del contenido impide que la puerta se cierre. Fallo en el panel de control El panel de control de potencia se ha roto El aparato no está enchufado La sonda no está funcionando Asegúrate de que no haya activado el modo de espera (véase la sección "Funcionamiento del electrodoméstico") Si la temperatura interna es superior a 25°C durante más de 6 horas, la pantalla parpadeará mostrando HOO y emitiendo pitidos Pulse cualquier tecla para quitar el pitido y póngase en contacto con el servicio posventa Apague la vinoteca pulsando el botón de encendido / apagado y desenchufe Si la temperatura interna es inferior a 2°C durante más de 3 horas, la pantalla parpadeará mostrando LOO y emitiendo pitidos Pulse cualquier tecla para quitar el pitido y póngase en contacto con el servicio posventa Apague la vinoteca pulsando el botón de encendido / apagado y desenchufe
Durante un periodo di riscaldamento, la brina si scioglie e il tasso di umidità aumenta Bisogna assolutamente ragionare sui valori medi su più cicli e non in base ad una singola rilevazione Spegnere il frigo cantina premendo il pulsante Start/Stop e staccarlo dalla corrente Se la temperatura interna resta al di sotto dei 2°C per più di 3 ore, sul display compare il messaggio lampeggiante "LOO" e si sente un segnale sonoro Premere un tasto qualsiasi per arrestare il segnale sonoro e contattare il servizio assistenza Spegnere il frigo cantina premendo il pulsante Start/Stop e staccarlo dalla corrente
