MANUALE UTENTE CPW204B1 DARRY

Prima dell'uso, leggere e mettere in pratiche le istruzioni di sicurezza e d'uso del presente manuale.

Grazie per la fiducia dimostrata nel marchio CLIMADIFF con l'acquisto di quello apparecchio, speriamo che riuscirà a soddisfare le tue aspettative.

Con quello apprecchio è possibile conservare le bottiglie oppure portarle alla temperatura di servizio (a seconda delle bottiglie) grazie al suo ampio intervallo di regolazione.

1. ISTRUZIONI DI SICUREZZA

Prima di utilizzare l'apparecchio per la prima volta, si prega di leggere attendamente il presente manuale d'uso. Il manuale va conservato cura in modo da poterlo consultare se necessario. Per ridurre il rischio di incendio, di scossa elettrica o di lesioni durante l'uso del frigo cantina, si prega di rispetto are le precauzioni indicate.

In via generale, la manutenzione dell'apparecchio deve essere effettuata da un professionista qualificato.

Per motivi di sicurezza e per un uso corretto dell'apparecchio, prima di installarlo e di metterlo in funzione per la prima volta si prega di leggere attendamente il presente manuale d'uso, incluse le avventenze e i consigli utili che contiene. Per evitare di danneggiare l'apparecchio e/o di ferirsi inutilmente, è importante che le persone che utilizzeranno l'apparecchio abbiano preso piena conoscenza del suo funzionamento e delle sue istruzioni di sicurezza. Conservare le presenti istruzioni per successiva consulazione e conservarle vicino all'apparecchio, in modo che in caso di vendita o di trasloco, siano consignate assieme all'apparecchio per consentirne un funzionamento ottimale.

Per evitare qualsiasi rischio di lesioni, conservare il presente manuale d'uso. Il produttore non può essere ritenuto responsabile se l'apparecchio viene maneggiato in modo scorretto.

Questo apparecchio è destinato esclusivamente ad uso domestico ed è previsto per la conservazione di bevande speciali ad una temperatura di conservazione più alta di quella di uno scomparto per prodotti freschi. In nessun caso questo apparecchio è destinato a conservare prodotti alimentari freschi.

Verificare che la tensione dell'impianto elettrico della casa corrisponda a quella indica sulla targa informativa: l'apparecchio deve essere collegato ad una presa di terra regolamentare. Riparazioni o collegamenti scorretti posso rappresentare un rischio per la sicurezza. Se si ha il minimodubbio, far controllinge il proprio impianto elettrico da un professionista.

Per la tua protezione, quello apparecchio deve essere collegato correttamente ad una presa di terra. Non tagliare né togliere il filo di terra dal cavo di alimentazione fornito.

Per motivi di sicurezza, non usare prolonghe.

Se l'apparecchio si fosse rovinato (ad esempio per un forte urto) o danneggiato (sovratensione dovuta a fulmine, allagamento, incendio), cui è sere dell'ecilolo. Scollegare l'apparecchio alla presa elettrica e farlo controllare da un riparatore professionista autorizzato.

Per evitare pericoli, non sostuire da soli il cavo di alimentazione se rovinato. Contattare il proprio rivenditore, un centro assistenza autorizzato o un riparatore professionista.

Questo apparecchio deve essere posizionato in modo che la presa a muro sia raggiungibile. Non spostare l'apparecchio una volta che è stato caricato con i vini perché la scocca potrebbe

deformarsi,或者其他 a dover fare delle riparazioni. I componenti elettrici non devono essere a vista.

Tenere i bambini lontano dall'apparecchio.
Non usare l'apparecchio all'esterno.

Se si fosse sparso accidentallymente del liquido (rottura di una bottiglia, ecc.) sui componenti elettrici (motore, ecc.), scollegare immediatamente l'apparecchio alla presa elettrica.

Per evitare il rischio di incendio, di scossa elettrica o di lesioni, non immergere il cavo di alimentazione, la spina o l'apparecchio stesso in acqua o in qualsiasi altri liquido. Non toccare l'apparecchio con le mani bagnate.

Collocare l'apparecchio lontano da fonti di calore e non esporlo direttamente alla luce del sole.

Non far pendere il cavo di alimentazione da un ravolo e non metterlo a fatto con angoli taglienti o superfici calde.

Per scollegare l'apparecchio alla corrente, non tirare il cavo di alimentazione ma afferrarlo alla spina.

Verificare che la zona dove verrà installato l'apparecchio sia in grado di sostenerne il peso una volta caricato (una bottiglia da 75 cl pesa circa 1,3 kg). Il frigo cantina deve essere collocato su una superficie pianà. Se deve essere appoggiato su un tappeto o sulla moquette, infrilare quello un supporto.

Per evitare di danneggiare la cerniera della porta, aprirla completeness wheno si estraggono i ripiani.

Sicurezza dei bambini e delle persone vulnerabili

• Questo apparecchio può essere utilizzato da bambini di età pari e superioreagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oswana esperienza e conoscenza a fatto che vengano sorvegliati o struiti sull'utilizzo dell'apparecchio in sicurezza e che capiscano i pericolì connessi all'utilizzo dell'apparecchio.
• La pulizia e la manutenzione non devono essere eseguite da bambini, salvo se di età superioreagli 8 anni e sotto sorveglianza.
• Conservare il materiale d'imballaggio fuori alla portata dei bambini. Pericolo di soffocamento.
• Il rischio che i bambini possano rianere intrappolati all'interno dell'apparecchio e soffocare non deve essere sottovalutato. Gli apparecchi dagettare o abbandonati rappresentano comunique un pericoloanche se vengono "lasciati in garagesolo per quale giorno".
• Quando l'apparecchio deve essere gettato via, staccare la spina alla presa di corrente, tagliare il cavo di alimentazione (il più vicino possibile all'apparecchio) e smontare la porta per evitare che i bambini giocando prendano la scossa o si chiudano dentro l'apparecchio.
• Se l'apparecchio, dotato di una guarnizione magnetica sulla porta, deve sostuire un altro apparecchio dotato di chiusura a molla sulla porta o sulla cerniera, accertarsi di renderere inutilizzabile la chiusura a molla prima di gettare il vecchio apparecchio. In quello modo si evita che i bambiniIOCando restino intrappolati dentro l'apparecchio.

• Tenere l'apparecchio e il suo cavo fuori della portata dei bambini con meno di 8 anni.

• NOTA: i bambini tra i 3 e gli 8 anni possono caricare e scaricare il dispositivo.

• I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
• Prima di gettare via il frigo cantina, ricordarsi di smontare la porta. Rimuovereanche i ripiani all'interno dell'apparecchio, in modo che i bambini non possano giocarci o salirci sopra.

Istruzioni di sicurezza generali

ATTENZIONE — Questo appearecchio è destinato a funzionare in un ambiente domestico o per usi simili quali:

Le zone di cucina riservate al personale di negoti, fabbriche e altri ambienti professionali,
- Seconde case e luoghi usati da clienti di hotel, motel e altri ambienti residenziali,
Ambienti come le camere d'hotel,
Ristoranti e strutture similii, eccetto rivenditori.

ATTENZIONE — Per evitare qualsiasi rischio dovuto all'institutà dell'apparecchio, è importante fissarlo e montarlo seguendo le istruzioni di installmente.

ATTENZIONE — Non riporre mai sostanje infiammabili come gli spray all'interno dell'apparecchio perché potrebbero fuoriuscire.

ATTENZIONE — Se il cavo di alimentazione è danneggiato, bisogna farlo sostuire immediatamente dal produttore o da un rivenditore qualificato per evitare il rischio di scossa elettrica.

ATTENZIONE — Non usare apparecchiature elettriche all'interno dello scomparto, a meno che non siano del tipo consigliato dal produttore.

ATTENZIONE — Non danneggiare il circuito di refrigerazione.

ATTENZIONE — Non usare apparecchi elettrici all'interno dell'apparecchio accetto se permessi dal produttore.

ATTENZIONE — Il gas refrigerante e il gas isolante sono infiammabili. Per lo smaltimento dell'apparecchio, conferirlo ad un centro per la raccolta differenziata o ad un'isola ecologica. Non esporre l'apparecchio alle fiamme.

ATTENZIONE — Il gas refrigerante di quest'apparecchio è il R600a; non si deve riporre nel frigo cantina o vicino adesso nessun prodotto infiammabile o esplosivo per evitare di provocare un incendio o un'esplosione.

Nel circuito refrigerante dell'apparecchio è impiegato come refrigerante l'isobutano (R600a). Si tratta di un gas naturale altamente infiammabile e quindi pericoloso per l'ambiente. Controllare che nessuno dei componenti del circuito di refrigerazione sia stato danneggiato durante il trasporto e l'infallazione dell'apparecchio. Il refrigerante (R600a) è un liquido infiammabile.

Attenzione: rischio di incendio

Se il circuito di refrigerazione fosse danneggiato:

Evitare le fiamme libero e qualsiasi fonte di accensione.
- Ventilare bene il locale in cui si trovava l'apparecchio. è pericoloso modificare in qualsiasi modo la composizione di questo apparecchio.

Se il cavo elettrico viene danneggiato si può provocare un cortocircuito e/o una scossa elettrica.

Sicurezza elettrica

• Non possiamo essere ritenuti responsabili di eventuali incidenti causati da un'installazione elettrica mal effettuata.
• Il cavo di alimentazione non deve essere allungato. Non vanno usate prolonghe né adattatori né prese multiple.
• Controllare attendamente che la presa a muro non sia danneggiata. Una presa a muro in cattivo stato potrebbe causare il surriscaldamento dell'apparecchio e la sua esplosione.
• Accertarsi di poter raggiungere comodamente la presa a muro a cui è collegato l'apparecchio.
  Non tirare mai il cavo di alimentazione.
  Non eliminare mai la messa a terra.
• Se la presa a muro è allentata, non collegare il cavo. Rischio di scossa elettrica o di incendio.
• Non si deve mai utilizzato l'apparecchio se il coperchio dell'illuminazione interna non è al suoippo.
• Questo appearecchio funziona con corrente monofase 220~240V/50Hz.
• Se il cavo di alimentazione è danneggiato, non sostituirlo da soli ma rivolgersi al servizio assistenza.
• La spina elettrica delve poter essere facilemente raggiungibile ma comunique restare fuori alla portata dei bambini. In caso di dubbi, rivolgersi per consiglio al proprio installatore.

Uso quotidiano

• Questo appearecchio è destinato solamente alla messa a temperatura di bottiglie di vino.
• Non conservare mai sostanze o liquidi infiammabili all'interno dell'apparecchio perché potrebbero provocare un'esplosione.
• Non far funzionare altri apparecchiature elettriche all'interno di questo apparecchio (mixer, gelatiere elettriche, ecc.).
• Per scollegare l'apparecchio alla presa di corrente, estrarre la spina afferrandola con le mani e non tirare dal cavo.
• Non mettere oggetti caldi vicino ai componenti di plastica di questo appearecchio.
• Si devono rigorosamente rispettore le raccomandazioni del produttore relativa all'immagazzinamento dell'apparecchio. Fare riferimento alle relative istruzioni.
• L'apparecchio deve essere tenuto lontano da candele, lampade e altre fiamme libero per evitare il rischio di incendio.
• L'apparecchio è destinato a conservare delle bevande per un normale uso domestico come spiegato nel presente manuale d'uso.
• L'apparecchio è pesante. Fare attenzione quando lo si deve spostare. Se l'apparecchio è dotato di ruote, ricordarsi che servono soltanto per renderere più agevoli le piccole manovre. Non spostarlo per lunghi tragitti.
• Non usare mai l'apparecchio o i loro elementi come punto d'appoggio.
• Non sovraccaricare gli scomparti dell'apparecchio per evitare la caduta di oggetti che possono danneggiarlo.

Attenzione: pulizia e manutenzione

• Prima di effettuare la manutenzione, scollegare l'apparecchio per togliere la corrente.
• Non pulire l'apparecchio usingo oggetti metallici, generatori di vapore, oli volatili, solventi organici o componenti abrasivi.
• Non pulire nessuna parte dell'apparecchio con prodotti infiammabili. I vapori possono create un rischio di incendio o di esplosione.
• Non usare oggetti taglienti o appuntiti per togliere il ghiaccio, ma servirsi di un raschietto di plastica.

Informazioni importanti per l'installazione

• Questo appearecchio è destinato esclusivamente alla conservazione del vino.
• Questo appearecchio refrigerante non è adatto al congelamento di alimenti.
• Si consiglia di impostare la cantina a 12^ C .
• Glicaffali di fabbrica sono l'uso più efficente dell'energia per gli apparecchi di refrigerazione.
• Questa unità è solo per l'installazione independente. Non deve mai essere integrata o integrata. Per il corretto funzionamento dell'apparecchio, è indispensable consentire una Buona circolazione dell'aria intorno all'apparecchio. Non accettiamo alcuna responsabilità per il mancato rispetto delle istruzioni di installazione.
• Evitare di collocare l'apparecchio in zone umide.
• Tenere l'apparecchio lontano alla luce diretta del sole e da fonti di calore (padelle, stufe, termosifoni, ecc.). L'esposizione diretta alla luce del sole può rovinare il rivestimento in acrilico, quando le fonti di calore possono aumento il consumo

elettrico. Anche delle temperature ambienteccessivamente frede o calde possono causare il cattivo funzionamento dell'apparecchio.

• Collegare il frigo cantina solo ed esclusivamente ad una presa di corrente dotata di terra. In nessun caso si deve ridurre o eliminare il terzo spinotto della messa a terra del cavo di alimentazione. Tutte le eventuali domande riguardanti la potenza e/o la messa a terra devono essere rivolte ad un elettricista certificato o ad un centro assistenza autorizzato.
• Per effettuare i collegamenti elettrici in modo corretto, seguire attendamente leindicazioni contenate nel presente manuale d'uso.
• Togliere l'apparecchio dall'imballo e ispezionario per controllare che non sia danneggiato. Non collegare l'apparecchio alla corrente se è danneggiato. Se si riscontrano dei anni, bisogna avvisare il punto vendita in cui è stato acquistato. In tal caso, conservare l'imballo.
• Si raccomanda di aspettare almeno 24 ore prima di collegare l'apparecchio alla corrente, in modo che il compressore sia ben alimentato con l'olio.
• Per evitare il rischio di surriscaldamento, è necessario che ci sera una Buona circolazione dell'aria attorno all'apparecchio.Seguire attendamente le istruzioni di installation fornite per garantire una ventilazione adeguata.
• Per quanto possibile, evitare che l'apparecchio tocchi le pareti e/o sua接触到 con elementi caldi (compressore, condensatore) per evitare il rischio di incendio. Rispetto sempre tutte le istruzioni di INSTALLazione.

• L'apparecchio non deve essere collocato vicino a termosifoni o fornelli.

• Dop o aver installato l'apparecchio, controllare di averere libero accesso alle prese.

• Quando si posizione l'apparecchio, assicurarsi che il cavo di alimentazione non sia intrappolato o danneggiato.

Risparmio energetico

Per limitare il consumo di energia elettrica dell'apparecchio:

✓ Installarlo in un luogo adatto (vedi capitolo "Istruzioni d'installazione").
Tenere le porte aperte il meno possibile.
Per un funzionamento ottimale dell'apparecchio, ricordarsi di pulire periodicamente il condensatore (vedi capitolo "Pulizia e manutenzione").
Controllare periodicamente le guarnizioni delle porte e verificare che chiudano sempre bene. In caso contrario, rivolgersi al servizio assistenza.

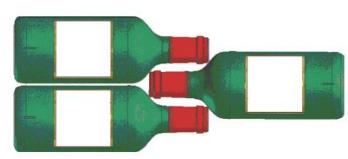

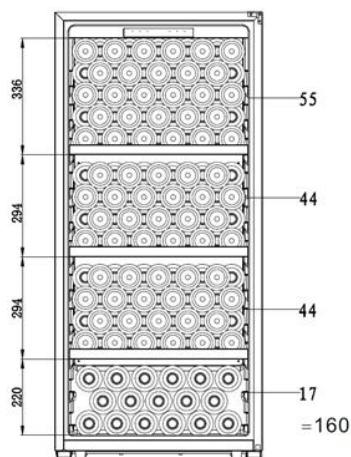

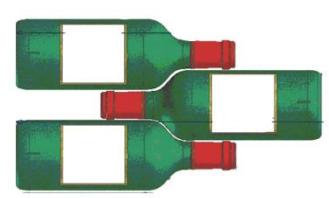

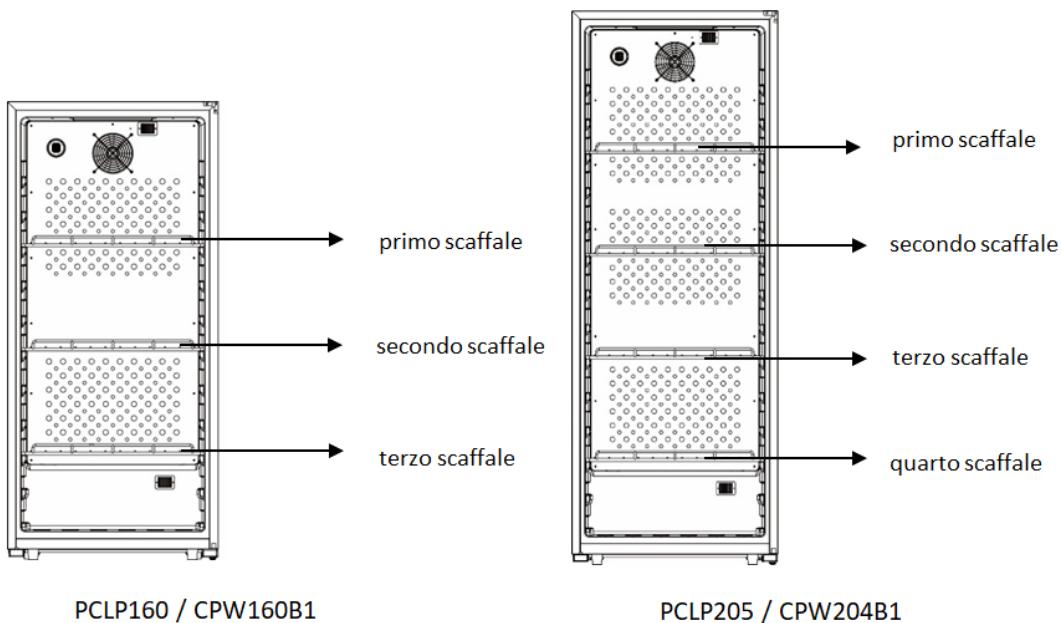

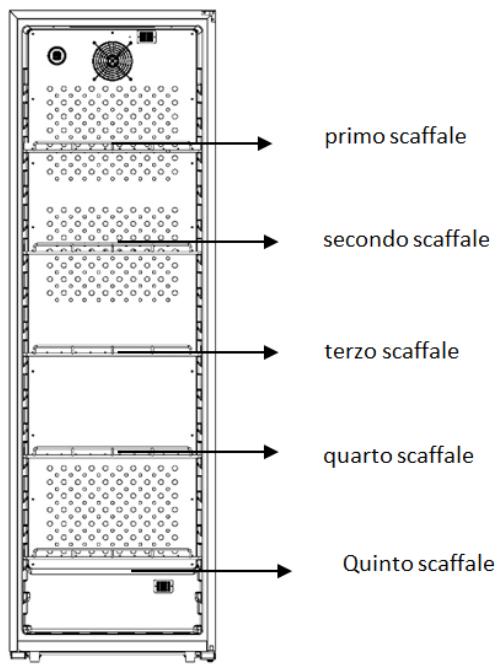

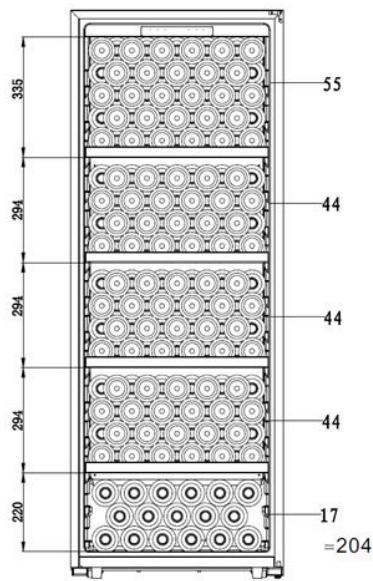

Raccomandazioni per il layout: Si raccomanda la segunte disposizione dell'attrezzatura del vosto appearecchio (scaffali...) in modo che l'energia sia utilizzata nel modo più razionale possibile dall'apparecchio di refrigerazione.

PCLP251 / CPW250B1

Il termostato dell'unità è elettronico e permette di impostare la temperatura tra 5 e 20 gradi.

Per la conservazione del vino, si consiglia di impostare l'apparecchio a 12 gradi.

Questa temperatura può essere adattata in base al tipo di vino conservato.

Impostando la temperatura superiore a 12 gradi si riduce il consumo energetico dell'apparecchio.

Impostando la temperatura al di sotto dei 12 gradi si aumento il consumo energetico dell'apparecchio. Alcuni modelli consentono di impostare diversi livelli di temperatura nella stessa cantina. L'apparecchio garantisce il mantenimento della temperatura per tutto il tempo in cui è in funzione e viene utilizzato in condizioni normali.

La temperatura all'interno dell'apparecchio può essere influenzata da molti fattori: temperatura ambiente, esposizione alla luce del sole, numero di aperture delle porte e numero di bottiglie conservate... Lievi variazioni di temperatura sono perfettamente normali.

Risoluzione dei problemi

• Tutti gli interventi elettrici devono essere effettuali da un technique qualificato e competente.
• Per qualsiasi riparazione, rivolgersi ad un Centro Riparazioni Autorizzato e richiedere l'uso solo di pezzi di ricambio originali.

Questo appearecchio è destinato solo ad un uso domestico. Il produttore non può essere ritenuto responsable in caso di altri utilizzato.

R600a

Istruzioni di sicurezza

Attenzione — Non ostruire nessuna griglia di ventilazione dell'apparecchio, controlling che le aperture di aerazione siano sempre libero.

Attenzione — Non conservare all'interno dell'apparecchio sostanze explosive come le bombolette spray con gas inflammabile.

Attenzione — Non danneggiare il circuito frigorifero dell'apparecchio.

Attenzione — Le unità di refrigerazione funzionano con isobutano (R600a); non possono essere collocate in una zona con fonti di accensione (per esempio contatti elettrici staccati o se il fluido frigorifero possa raccogliersi in caso di perdite). Il tipo di fluido frigorifero è indicato sulla targhetto informativa applicata sull'apparecchio.

Attenzione — Non usare apparecchiature elettriche all'interno degli scomparti dell'apparecchio, a meno che non siano del tipo consigliato dal produttore.

Questo appearecchio soddisfa i requisiti di tutte le direttive europee applicabili e le relative modifiche

C

EPREL

Per saperne di più sul vostro prodotto, consultate la banca dati online dell'EPREL. Come definito nel regolamento delegato della Commissione (UE) 2019/2016, tutte le informazioni relative a questo apparecchio di refrigerazione sono disponibili sull'EPREL (European Product Database for energy labelling). Questa banca dati consente di consultare le informazioni e la documentazione tecnica del vostro apparecchio di refrigerazione. Potete accedere alla banca dati EPREL scansionando il codice QR sull'etichetta energetica del vostro apparecchio o andando direttamente su: www.ec.europa.eu e inserendo il modello del vostro apparecchio di refrigerazione.

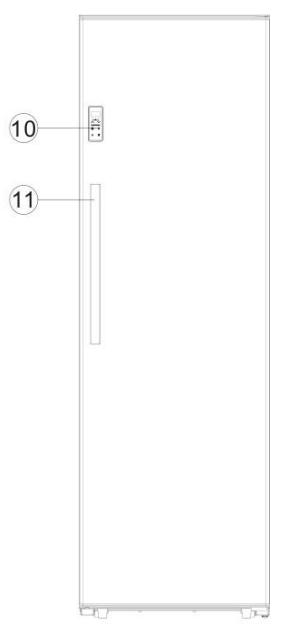

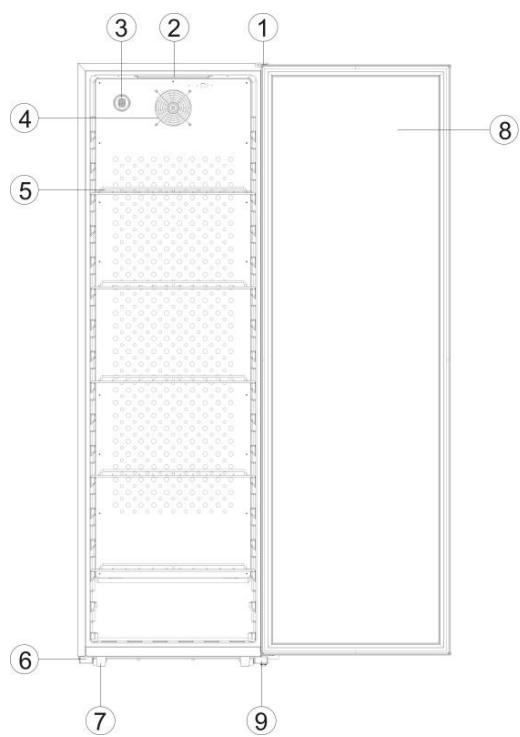

2. DESCrizIONE DELL'APPARECCHIO

PCLP160 / PCLP205 / PCLP251

1	Cerniera superiore
2	Luce a LED
3	Filtro a carboni attivi
4	Ventola
5	Ripiano
6	Supporto della porta
7	Piedini regolabili
8	Porta piena
9	Cerniera inferiore
10	Pannello dei comandi
11	Maniglia

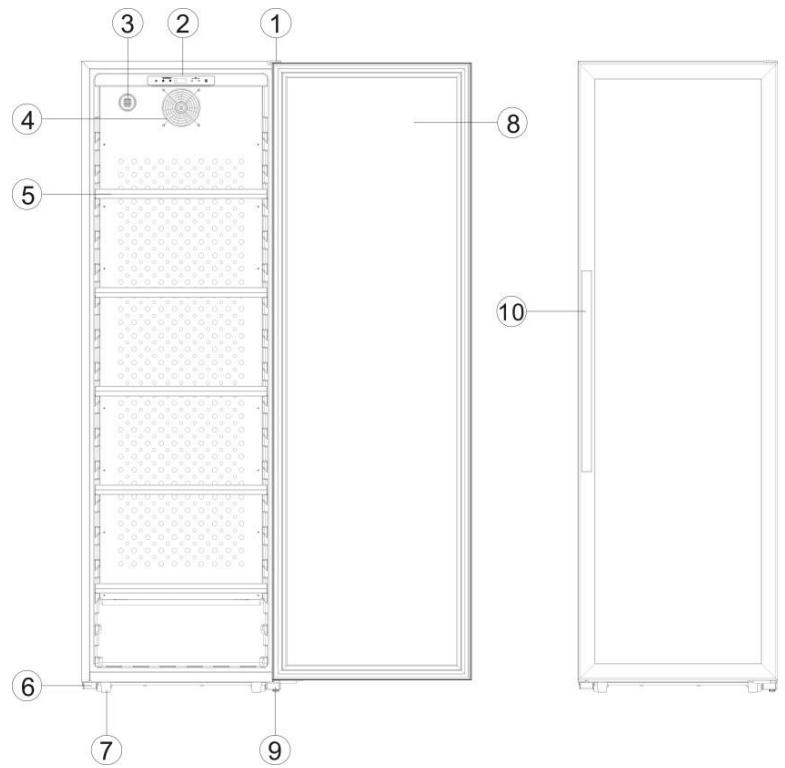

CPW160B1 / CPW204B1 / CPW250B1

1	Cerniera superiore

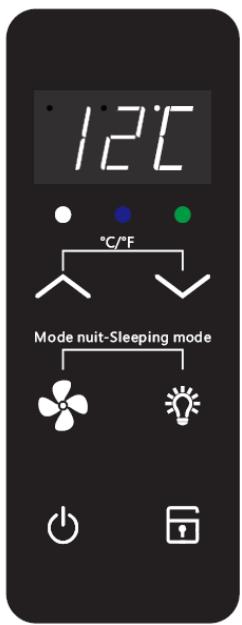

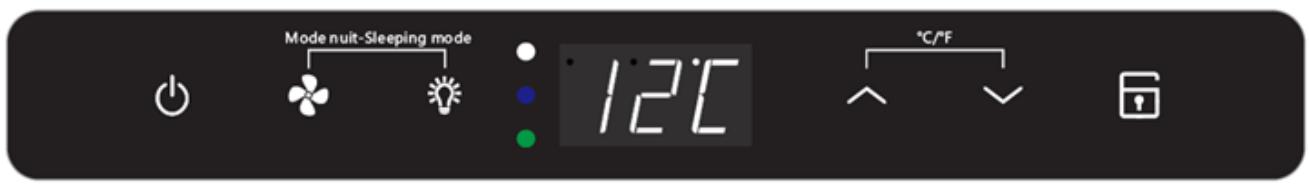

2	Pannello dei comandi
3	Filtro a carboni attivi
4	Ventola
5	Ripiano con frontale in legno
6	Supporto della porta
7	Piedini regolabili
8	Porta in vetro
9	Cerniera inferiore
10	Maniglia

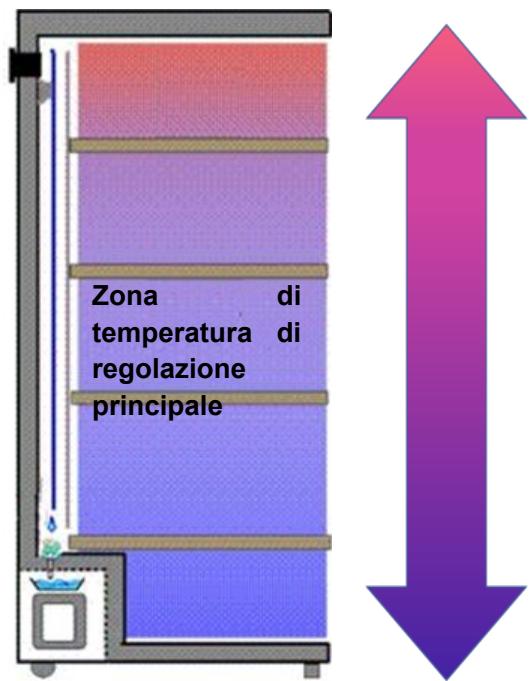

Frigo cantina mono-compartmento multitemperatura:

Quando la ventola non è in funzione.

Parte centrale e parte in alto destinate alla conservazione

Da 6 a 8^ di differenza di temperatura tra la parte alta e la parte Bassa del frigo cantina a seconda del modello

Parte bassa destinata al raffreddamento

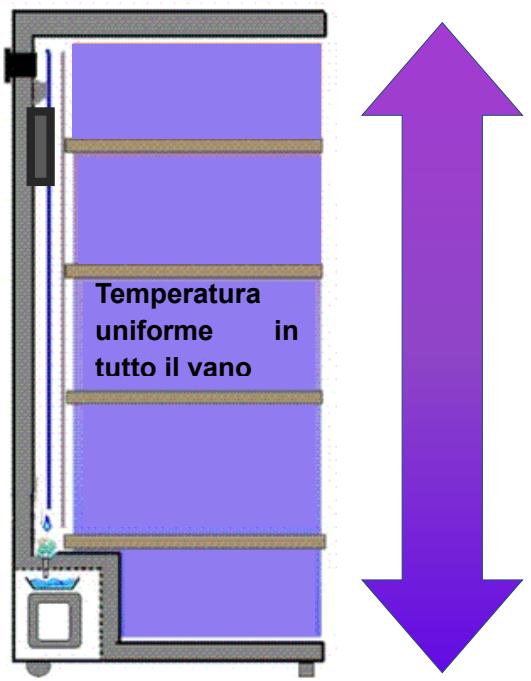

Frigo cantina mono-compartmento monotemperatura:

Quando la ventola è in funzione, consente di uniformare la temperatura all'interno del vano.

Variazione della temperatura di +o - 2^ rispetto al valore impostato

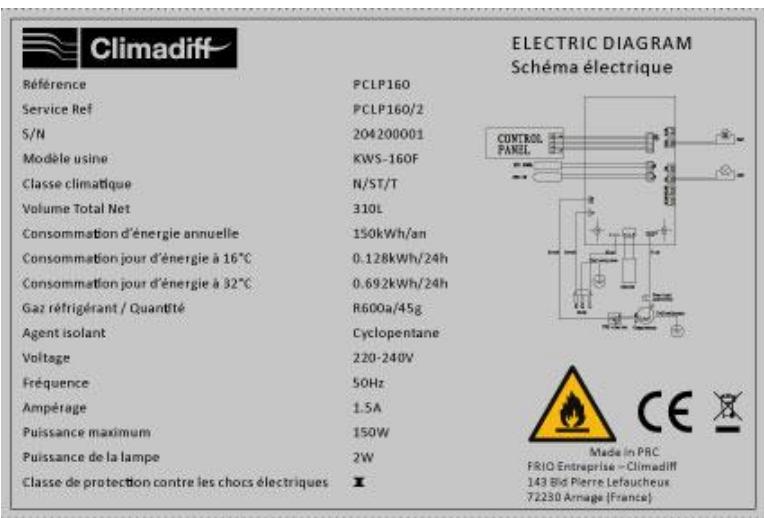

3. TARGHETTA INFORMATIVA

Qui sotto è illustrato l'esempio di una targhetto informativa:

La targhetta informativa incollata all'interno o sul retro dell'apparecchio (a seconda del modello) contiene tutte le caratteristiche tecniche del frigo cantina.

Consigliamo di annotare il numero di seriese su quello libretto prima dell'infallazione, per ulteriorere riferimento (intervento technique, richiesta di assistenza, ecc.).

Una volta che l'apparecchio sare alla installato o riempito infatti, riuscire ad arrivare alla targhetta informativa,.
sarà piuttosto complicato.

ATTENZIONE:enza le informazioni indicate sulla targhetto, non potrè essere fornita nessuna assistenza.

4. ISTRUZIONI DI INSTALLAZIONE

Prima di utilizzato il frigo cantina

Rimuovere l'imballo esterno ed interno.
- Lasciare l'apparecchio a riposo in posizione verticale per circa 24 ore prima di metterlo in funzione. Così facendo, si limititerà la possibilità di un eventuale malfunzionamento del sistema di raffreddamento dovuto al trasporto.
- Pulire l'interno del frigo cantina con un panno morbido pulito e acqua tiepida.
- Si raccomanda di essere almeno in 2 persona per spostare e installare il frigo cantina. Fare attenzione a non trascinarre l'apparecchio perché si potrebbero causare delle lesions (alla schiena, ecc.).
- Quando si installa l'apparecchio, scegliere un locale adatto.
- Posizione l'apparecchio su un pavimento abbastanza resistente da sostenerlo quando è completenesse carico. Regolare i piedini del frigo cantina per livellarro.
- É necessario lasciare una ventilazione appropriata, non ostruire pertanto le uscite dell'aria.
- Questa unità è solo per l'installazione independente. Non deve mai essere integrata. Per il corretto funzionamento dell'apparecchio, è indispensable签署ire una buona circolazione dell'aria intorno all'apparecchio. Non accettiamo alcuna responsabilità per il mancato rispetto delle istruzioni di installatione.
- Questo apparecchio è destinato solo all'uso in interno.
- Questo appearecchio è destinato solamente alla conservazione di vini.
- Questo appearecchio usa un gas refrigerante infiammabile; fare quindi attenzione a non danneggiare il tubo di raffreddamento durante il trasporto.
- Collegare il frigo cantina ad un'unica presa e lasciare uno spazio di 30 mm tra la parte posteriore della cantina e la parete. Accertarsi di avere livellato correttamente e regolato l'orizzontalità del frigo cantina (si consiglia di usare una livella a bolla). Questo eviterà movimenti dovuti all'instabilità che possono provocare rumore e vibrazioni, garantendo così la perfetta tenuta della porta.

Attenzione

Le bottiglie vanno conservate chiuse.
Non caricare eccessivamente l'apparecchio.
- Non après la porta più del nécessario.
Non coprire i ripiani con dei fogli di alluminio o con qualsiasi altro materiale che possa impedire una Buona circolazione dell'aria.
Se il frigo cantina deve essere lasciato vuoto per un lungo periodo di tempo, suggeriamo di scollegare l'apparecchio della corrente e, dopo averlo pulito accuratamente, di lasciare la porta semiaperta per far circolare l'aria ed evitare la formazione di muffa e odori.

ATTENZIONE: tenere lontano l'apparecchio da qualsiasi sostanza che possa comportare un rischio di incendio.

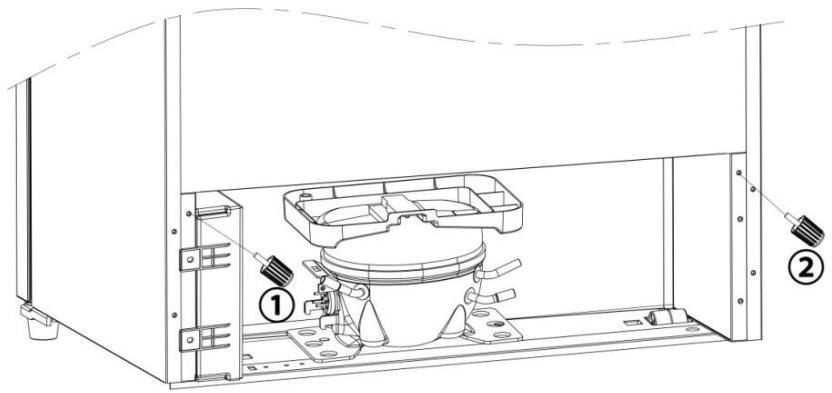

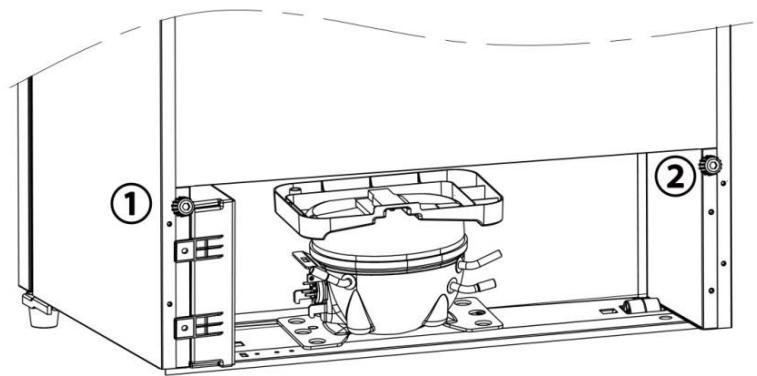

Montaggio dei tamponi per parete

Nel sacchetto che contiene le istruzioni ci sono 2 tamponi per parete. Prima di installare il frigo cantina, seguire le istruzioni qui sotto per montare questi 2 pezzi che servono per mantenere uno spazio tra la parete e il frigo cantina, in modo da garantire una sufficiente ventilazione e proteggere l'apparecchio.

La figura qui除去 mystra l'apparecchio con i tamponi montati:

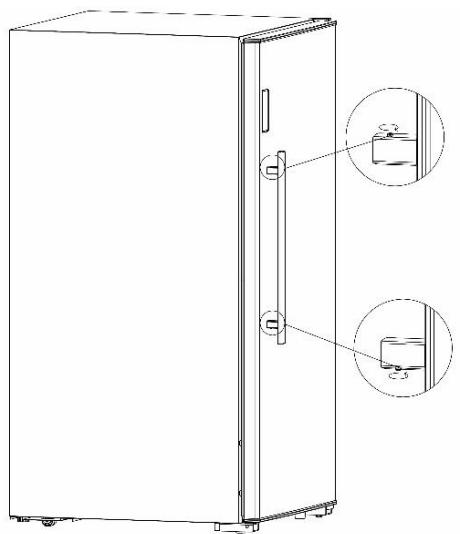

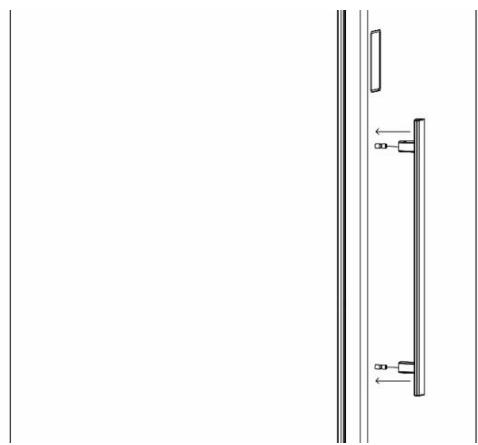

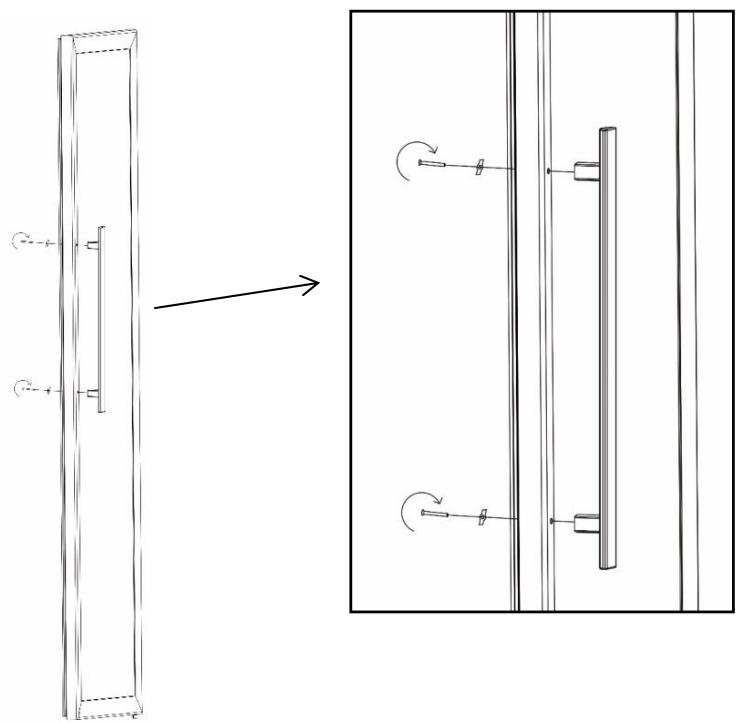

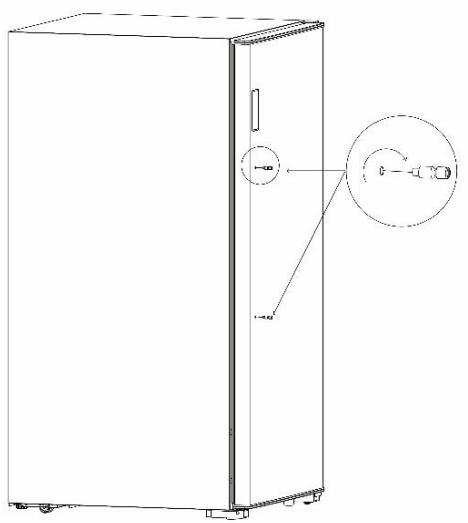

Montaggio della maniglia

PCLP160 / PCLP205 / PCLP251

Fase 1: sulla porta del frigo cantina ci sono due fori; mettere le due viti nei fori comeindicato nella figura qui sotto:

Fase 2: sulla maniglia ci sono due fori; fissarla sulle viti precedentamente montate come indicato nella figura qui sotto:

Fase 3: dopo aver montato correttamente la maniglia sulle due viti, usare un cacciavite esagonale per fissare le due viti esagonali come indicato nella figura qui sotto:

CPW160B1 / CPW204B1 / CPW250B1

Seguire le istruzioni illustrate nella figura qui sotto:

Intervalli di temperatura ambiente

Questo appearecchio è indicato per l'uso in locali con una temperatura ambiente ben specifica; la classe climatica èindicata sulla targhetta informativa.

Nota: la temperature ambiente influenza la temperature interna e l'igrometria del frigo cantina. Per il miglior funzionamento dell'apparecchio, le regolazioni devono essereffe per temperature ambienti da 23^ a 25^

CLASSE	SIMBOLO	INTERVALLO DI TEMPERATURA AMBIENTE (°C)
Temperata estesa	SN	Da +10 °C a +32 °C
Temperata	N	Da +16 °C a +32 °C
Subtropicale	ST	Da +16 °C a +38 °C
Tropicale	T	Da +16 °C a +43 °C

Questa unità di refrigerazione è destinata all'uso a temperature ambiente comprese tra 16^ e 43^ .

5. ISTRUZIONI D'USO

Si raccomanda di installare l'apparecchio in un locale la cui temperatura ambiente sia compresa tra 16 e 43^ . Se la temperature ambiente è superiore o inferiore a quella raccomandata, il rendimento dell'apparecchio può essere influenzato e potrebbe non essere possibile ottenera la temperatura tra 5-20 °C.

Pannello dei comandi

PCLP160 / PCLP205 / PCLP251

CPW160B1 / CPW204B1 / CPW250B1

• Premere per 5 secondi il pulsante per accendere o speggere l'apparecchio.
• Dopo 20 secondi di inattività, il pannello dei comandi si blocca automaticamente. Premere per 5 secondi il pulsante per sbloccare l'accesso ai tasti. Quando il pannello dei comandi è bloccato, si accende la spia bianca. Se si preme un tasto qualiasi e il pannello dei comandi è bloccato, la spia bianca si mette a lampeggiare per avvertire l'utilizzatore.
• Premere il pulsante per accendere o spagnere la luce a LED.
• Premere il pulsante per attivare o disattivare la ventola. Quando la ventola è in funzione, si accende la spia blu
• Quando il compressore funziona per fare il freddo, si accende la spia verde
• Premere i pulsanti e per regolare la temperatura del frigo cantina. La temperature che si vuole programmare aumento/diminui r di 1 °C ad agli pressione dei pulsanti.
• Premere contemporaneamente i 2 pulsanti di regolazione della temperatura per 5 secondi. Sul display comparirà l'unità di temperatura selezionata (°C o °F).
• Premere contemporaneamente i pulsanti e per 5 secondi per attivare la modalità stand-by. In modalità stand-by, le visualizzazioni, sono come le 3 spie LED, resteranno spente, ma il frigo cantina sare.comunque in funzione. Per disattivare但这a modalità, premere qualsiasi tasting del pannello dei comandi.

Consiglio: infrilare un termometro ad immersione in una bottiglia di vetro trasparente riempita d'acqua e collocarla al centro del frigo cantina. Aspettare almeno 24 ore per controllare la temperatura. Quindi regolare il termostato in funzione del valore ottenuto e di quello che si vuole ottenere.

Note: quando si desidera passare da un frigo cantina mono-compartimento multitemperatura (cchio quando la ventola non è in funzione) ad un frigo cantina mono-compartimento monotemperatura (cchio quando la ventola è in funzione per uniformare la temperatura interna) o viceversa, è necessario aspettare fino a 72 ore prima che la temperatura dell'apparecchio si regoli correttamente e si stabilizzi.

Quando la temperature ambiente è di 25^ e il refrigeratore per il vino non ha una bottiglia, ci voglioni circa 1h per portare la temperature del refrigeratore da 5^ a 12^ . Nelle stesse circostanze, ci verrà circa 2h30 per abbassare la temperature del raffreddatore del vino da 12^ a 5^ . Più bassa è la temperature, meno tempo ci verrà. La temperature di impostazione della zona superiore deve essere inferiore a quella della zona inferiore.

6. DISPOSITIVI

Sistema di climatizzazione

Secondo il parere degli specialisti, la temperature ideale di conservazione dei vini si aggira a circa 12 ^ C , restando in una forchetta che va da 10^ C a 14^ C . Non va confusa con la temperature di servizio, la quale varia a seconda del tipo di vino da 5 a 20^ C .

È soprattutto fondamentale evitare bruschce variazioni della temperatura. Progettato da specialisti per i conoscitori di vini, quello apparecchio, diversamente da un semplice frigo,ieneconto di quanto i granidi cru siano sensibili alle bruschce variazioni di temperatura e garantisce un controllo preciso di una temperatura media costante.

Sistema antivirusiazioni

Il compressore frigorifero è dotato di ammortizzatori speciali (silent-block) e il vano interno è isolato alla scocca da uno spesso strato di schiuma di poliuretano. Queste caratteristiche consentono di evitare la trasmissione delle vibrazioni ai vini.

Sbrinamento

L'apparecchio è dotato di un ciclo automatico di sbrinamento. Durante l'arresto del ciclo di raffreddamento, le superfici refrigerate dell'apparecchio verranno sbrinate automaticamente. L'acqua di sbrinamento formatasi viene scarcata in una vaschetta di evaporazione della condensa, situata sul retro dell'apparecchio vicino al compressore. Sarà il calore prodotto dal compressore a far evaporare la condensa raccolta nella vaschetta.

Ilsystemainverno

Il kit inverno è unsystema per sensa gelo che consente al frigo cantina di funzionare in un ambiente in cui la temperatura sia compresa tra 0 e 43^ . Un sensore situato all'interno dell'apparecchio attiva una resistenza elettrica a bassa potenza quando la temperatura dell'apparecchio è di 3^ più Bassa di quella impostata. Questa resistenza è a bassa potenza per evitare un brusco aumento della temperatura del vino e quindi degli shock termici dannosi per la sua corretta conservazione.

Questo kit è destinato a riscaldare la temperature interna del frigo cantina prima che ci sia uno scambio termico con le bottiglie. Ilsystemainverno consente dimantere la temperature all'interno del frigo cantina sempre uguale a quella programmata. Ilsystemasisiattiva e porta la temperature interna a quella impostata,quindi si arresta.

Note: quando ilsystema inverno è in funzione, servono parecchie ore prima di arrivare alla temperature richiesta e che esta si stabilizzi.

ATTENZIONE: quando ilsystema inverno è in funzione, la modalità multitemperatura (ventola disattivata) non è più possibile. Il frigo cantina gestisce in priorità il mantenimento della temperatura impostata e passa automaticamente in modalità monotemperatura per proteggere i vini.

Ilsystemadi aerazione:filtroacarboni attivi

Aria pura rinnovata e filtrata di continuo!

Il frigo cantina Climadiff è dotato di un sistema di ricambio dell'aria continuo con una filtrazione fatta da unrello a carboni attivi. Si tratta di un pezzo rotondo di plastica nera di 5 cm di diametro, situato in alto a sinistra sul retro del frigo cantina. Va sostituito agli anni ed è in vendita sul nostro soto www.climadiff.com nella rubrica accessori.

Per toglierlo, girarlo per liberare i nottolini di blocco e quindi tirarlo direttamente dall'interno dell'apparecchio verso di sé.

7. CARICO

Le quantità massime dichiarate di carico di bottiglie sono fornite a titoloindicativo come configurazione di fabbrica; non hanno valore contrattuale ma servono sostanto (come la capacité in litri dei frigoriferi) per avere un'idea delle dimensioni dell'apparecchio.

Corrispondono a dei test effettuali con una bottiglia campione: la bottiglia tipo "bordolese tradizionale 75 cl" (la normalizzazione riconisce per anni forma di bottlie un'origine geografica: bordolese, borgognona, ad anfora tipica della Provenza, ecc. e un tipo: normale, pesante, alleggerita, affusolata, ecc., ognuna con il suo proprio diametro e altezza).

In realtà, è possibile inseire, al limite, più bottiglie dello stesso tipo impilate senza usare i ripiani, ma un "cantina diversificata" è formata da una gran varietà di bottiglie e l'aspetto della "praticità" nella gestione quotidiana di un frigo cantina ne limita il carico. Pertanto il carico reale sare è probabilitmente un po' meno del massimo dichiarato.

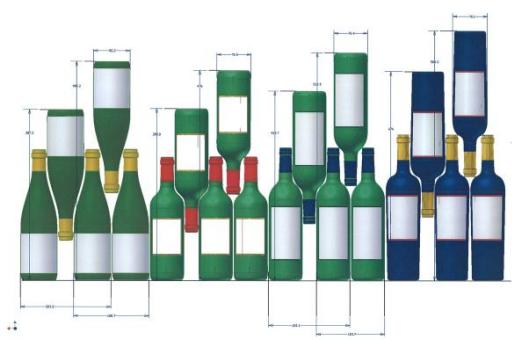

Tipidibottiglie:

Qui possiamo vedere 4 tipi di bottlie da 75 cl, borgognona e bordolese, di varie dimensioni. Esistono molti altri tipi, di varie capacità e forme.

A titolo d'esempio, se si carica un frigo cantina solo con bottiglie borgognone, si potrà notare di essere di circa il 30% al di sotto della quantità iniziale calculata per delle cordolesi.

Tipi di disposizione

Rovesciata collo contro collo:

Notare la differenza di profondità!

Rovesciata collo tra i corpi:

Carico maggiorato

Grazie alla mezza piatra di metallo fornita con il frigo cantina, è possible conservare verticalmente fino a 12 bottiglie bordolesi da 75 cl. L'ideale per le bottiglie aperte!

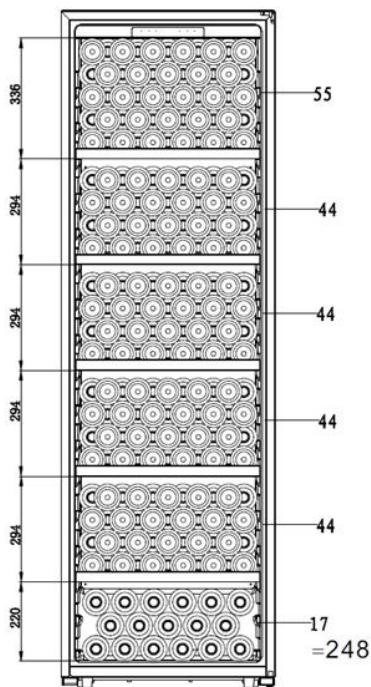

Capacità pubblicitaria

La capacité publicizzata è la capacité massima calculata con un numero definito di ripiani, che varia a seconda del modello. Questo standard è calculato con bottiglie da 75cl del tipo tradizionale bordolese. Qualsiasi altri tipo di formato di bottiglia e l'aggiunta di scaffali ridurrà notevolmente la capacité di stoccaggio.

Di seguito è riportato il piano di carico con la massima capacitéa.

PCLP160 / CPW160B1

PCLP205 / CPW204B1

PCLP251 / CPW250B1

Esempi di temperatura di servizio

Da rispetto per le degustazioni in modo da poter assaporare tutte la ricchezza aromatica dei vin! Le opinioni sono variare,osi come la temperatura ambiente,ma solitamente si considera:

Vini pregiati Bordeaux - Rossi 16-17 °C

Vini pregiati di Borgogna - Rossi 15-16 °C

Grandi cru bianchi secchi 14-16 ^ C

Rossi leggeri, fruttati, giovani 11 - 12 °C

Rosati di Provenza, vini novelli 10 - 12 °C

Bianchi secchi e vini tipici rossi 10-12 °C

Vini tipici bianchi 8-10 °C

Champagne 7-8°C

Vini liquorosi 6 °C

8. PULIZIA E MANUTENZIONE

Prima di pulire l'apparecchio (operazione da fare regolarmente), scollegare l'apparecchio togliendo la spina alla presa di corrente o staccando il fusabile da cui dipende.

Consigliamo prima del primo utilizzato e in seguito regolarmente, di pulire l'interno e l'esterno (lato frontale, bianchi e piano superiore) con acqua tiepida e detersivo delicato. Risciacquare con acqua pulita e lasciare asciugare totalmente prima di ricollegare l'apparecchio alla corrente. Per la pulizia non vanno usati solventi né prodotti abrasivi.

La prima volta che si accende l'apparecchio, è possible che emani degli odori residui. In tal caso, far funzionare l'apparecchio a vuoto per alcune ore impostando la temperatura più fredda. Il freddo eliminerà gli eventuali odori.

In caso di interruzione della corrente

Nella maggior parte dei casi, la corrente viene ripristinata in fretta. Un'interruzione di 1 o 2 ore non modificHERa la temperature del frigo cantina. Per proteggere i vini durante le interruzioni di corrente, evitare il più possibile di aprire la porta. In caso di interruzione di corrente molto prolongata, prendere le misure necessarie per proteggere i vini.

• Se l'apparecchio è stato scollegato alla presa, è stato spento o c'é stata un'interruzione di corrente, bisognerà espettare 3-5 minuti prima di riaccenderlo. Se si prova ad accenderlo prima, il compressore si metterà in funzione solo dopo 3/5 minuti (se la temperatura lo necessita).
• Al primo avvio e dato un arresto prolongato del frigo cantina, è possibile che al momento del riavvio le temperature impostate e quella visualizzate non corrispondano. Énormale. Bisognerà aspetto alcune ore prima che le temperature si ristabilizzino.

Se si va in vacanza

Vacanze brevi: lasciare il frigo cantina in funzione se ci si assenta per meno di 3 settimane.
- Vacanze lunghe: se l'apparecchio non sare utilizzato per diversi mesi, togliere tutte le bottiglie e tutti gli accessori, spegnere l'apparecchio e scollegarlo alla presa della corrente. Pulire e asciugare accuratamente l'interno e l'esterno dell'apparecchio. Lasciareanche la porta aperta, bloccandola se necessario, per evitare la formazione di condensa, odori, muffa.

Spostamento del frigo cantina

• Scollegare il frigo cantina prima di qualsiasi operazione.
• Togliere tutte le bottiglie presenti nel frigo cantina e fissare gli elementi mobili.
  Per evitare di danneggiare le viti di livellamento dei piedini, avvitarle a fondo nella loro base.
• Chiudere completeness la porta.
• Spostare l'apparecchio preferibilmente in posizione verticale o controllare le scritte sull'imballo per il senso nel quale cui quod siere coricato l'apparecchio. Proteggere inoltre l'apparecchio con una coperta o un tessuto simile.

Risparmio energetico

• L'apparecchio deve essere collocato in un locale fresco, lontano da qualsiasi fonte di calore (altri elettrodomestici) e dall'esposizione diretta al sole.
  Il locale in cui viene collocato l'apparecchio deve essere ventilato. Non copire mai le fessure di areazione.
  Non apriere la porta più del necessario.

9. IN CASO DI GUASTI

Nonostante tutte la cura e l'attenzione che mettiamo nel fabbricare i nostri prodotti, l'eventualità di un guasto non può essere completenesse esclusa. Prima di contattare il servizio assistenza del proprio rivenditore, si prega comunique di fare prima quosti controlli:

• La spina elettrica è insertita correttamente
  Non è saltata la corrente
• La causa del guasto non è tra quale descripte nella tabella alla fine di quello manuale.

IMPORTANTE: se il cavo di alimentazione fornito fosse danneggiato, deve essere sostituito dal produttore, da un servizio assistenza autorizzato del marchio o dal rivenditore. In agli caso, deve essere sostituito da personale qualificato per evitare rischi di lesioni.

SE QUESTI CONTROLLI NON RISOLVONO LA SITUAZIONE, CONTATTARE IL SERVIZIO ASSISTENZA DEL PROPRIOR RIVENDITORE.

ATTENZIONE!

Scollegare la spina alla presa di corrente a muro prima di effettuare la pulizia o delle riparazioni!

10. RICAMBI E ASSISTENZA POST-VENDITA

I pezzi di ricambio estetici e funzionali devono essere messi a disposizione dei riparatori professionali e degli utenti finali per un periodo minimo di 10 anni after o immissione sul mercato dell'ultima unità del modello.

L'élenco dei pezzi di ricambio e la procedura per ordinari (accesso professionale / accesso privato) sono disponibili sul segmente site web: www.interfroidservices.fr o per posta al segmente indirizzo Interfroid Services, 143 Bd Pierre Lefauchex - 72230 ARNAGE.

Tutte le cantine FRIO beneficiano di una garanzia di 1 anno sulle parti di ricambio.

11. PROBLEMI E POSSIBILI CAUSE

In molti casi è possibile risolvere dei semplici problemi del frigo cantina alla doversi rivolgere al servizio assistenza. Provarare a seguire i consigli forniti qui nelle.

PROBLEMIA	POSSIBLE CAUSA
Il frigo cantina non si accende	La spina non è insertita.II pulsante Start/Stop è sulla posizione stop.E è saltato un fusabile nell'impianto elettrico.
Il frigo cantina non raffredda abbastanza	Controllare la temperature impostata.La temperatura esterna è superiore alla temperature di utilizzo del frigo cantina.II frigo cantina è stato aperto troppo spesso.II frigo cantina non è ben chiuso.La guarnizione della porta noniene più.II frigo cantina è stato recentamente scollegato alla corrente per un lungo periodo di tempo. Aspettare almeno quattro ore prima che si raffreddi Completely.Non c'é abbastanza spazio libero attorno all'apparecchio.
Il frigo cantina raffredda troppo	Il termostato è impostato su un valore troppo elevato: regolare la sua posizione
Il tasso di umilità è troppo elevatoLe etichette si staccano	L'igrometria è regolata dal principio della termodinamica. Durante un periodo di raffreddamento, si forma della brina (l'aria fredda secca l'aria) e il tasso di umilità cala. Durante un periodo di riscaldamento, la brina si scioglie e il tasso di umilità aumento.Bisognia assolutamente ragionare sui valori medi su più cici e non in base ad una singola rilevazioneIl tasso di umilità può essere influenzato da una temperature ambiente troppo bassa (il tasso si abbassa) o troppo elevata (il tasso augmente). Il tasso di umilità è ottimore quando la temperature ambiente è compresa tra 20 °C e 25 °C.Per diminuire l'umidità nel frigo cantina, ci sono tre possibili metodi:- Sostituire il filtrato a carboni attivi- Abbassare un po' la temperature all'interno dell'apparecchio-Togliere la vaschetta dell'accua se se ne è messa una
Il tasso di umilità è troppo basso	L'igrometria è regolata dal principio della termodinamica. Durante un periodo di raffreddamento, si forma della brina (l'aria fredda secca l'aria) e il tasso di umilità cala. Durante un periodo di riscaldamento, la brina si scioglie e il tasso di umilità augmente.Bisogna assolutamente ragionare sui valori medi su più cici e non in base ad una singola rilevazione
	Il tasso di umidità può essere influenzato da una temperature ambiente troppo Bassa (il tasso si abbassa) o troppo elevata (il tasso aumento). Il tasso di umidità è ottimale quando la temperature ambiente è compresa tra 20 °C e 25 °C Per augmentare l'umidità nel frigo cantina, ci sono due possibili metodi: - Collocare una vaschetta con dell'accua all'interno dell'apparecchio - Aumentare un po' la temperature all'interno dell'apparecchio
La temperature del frigo cantina oscilla	La temperature da tenere in considerazione è quella nella bottiglia. Le variazioni istantanee che si possono rilevare corrispondono ai cici di funzionamento del compressore È grazie a quello principio di piccole variazioni ripetute nell'aria del frigo cantina che si cui ottenere una temperature media atta a garantire ai vini le migliori condizioni per la loro espressionione Le variazioni di temperature sono legate ai cici del freddo, ma sono troppo brevi per modificare la temperature dei vini perché il liquido ha un'inerzia maggiore dell'aria. Il liquido rimane quindi sempre alla temperature media Se la temperature rilevata nel frigo cantina è diversa da quella solitamente rilevata e non varia sostanzialmente (per diverse ore), contattare il servizio assistenza Se la temperature ambiente è molto bassa, la temperature ottenuata più essere leggermente al di sotto di quella impostata. Se ilsystema inverno è in funzione, il frigo cantina passa automaticamente in modalità monotemperatura per garantire la corretta conservazione dei vini
La luce non funziona	La spina non è inserita. È saltato un fusabile nell'impianto elettrico. Il LED è guasto/saltato; contattare il servizio assistenza. Il pulsante della luce è su stop.
Vibrazioni	Accertarsi che il frigo cantina sia ben livellato Se l'apparecchio tocca il muro, allontanarlo e mantenere la distance indicatorata nelle struzioni di installazione Se le vibrazioni continuano a prodursi, spegnere il frigo cantina, staccarlo alla corrente e contatterile il servizio assistenza
Il frigo cantina è molto rumoroso	Un rumore simile ad acqua che circola è dovuto al gas refrigerante ed è assolutamente normale.
	• Alla fine del ciclo del compressore, si sente un rumore di acqua che circola. • Contrazioni ed espansioni delle pareti interne possono provocare dei colpi. • Il frigo cantina non è livellato.
Il compressore del frigo cantina funziona continuamente	• Se non si constata nessuna produzione di freddo, rivolgersi al servizio assistenza
Il compressore continua ad accendersi e spegnersi	• La temperature esterna è troppo alta. • Sono state messe troppe bottiglie nel frigo cantina. • La porta del frigo cantina è stata aperta troppo spesso. • La porta non è ben chiusa. • L'impostazione non è stata fatta correttamente. • La guarnizione della porta non tiene più.
La porta non chiude bene	• Il frigo cantina non è livellato. • La guarnizione della porta è sporca o rovinata. • I ripiani non sono posizionati bene. • Una parte del contenu impedisce alla porta di chiadersi.
Il display di visualizzazione non funziona correttamente	• Il pannello comandi non funziona • La scheda di potenza è guasta • La spina dell'apparecchio non è inserita • Il sensore non funziona • Controllare di non aver attivato la modalità stand-by (vedi il capitolo "Istruzioni d'uso")
Allarme temperature HOO	• Se la temperature interna restà al di sopra dei 25 °C per più di 6 ore, sul display compare il messaggio lampeggiante "HOO" e si sente un segnale sonoro • Premere un+tastoa qualiasi per arrestare il segnale sonoro e contattare il servizio assistenza • Spagnere il frigo cantina premendo il pulsante Start/Stop e staccarlo dalla corrente
Allarme temperature LOO	• Se la temperature interna restà al di sotto dei 2°C per più di 3 ore, sul display compare il messaggio lampeggiante "LOO" e si sente un segnale sonoro • Premere un+tastoa qualiasi per arrestare il segnale sonoro e contattare il servizio assistenza • Spagnere il frigo cantina premendo il pulsante Start/Stop e staccarlo dalla corrente

Sostituzione della lampada di illuminazione

È costituita da diodi elettroluminescenti (LED). Questo tipo di diodo non più essere sostituito dall'utilizzatore. La durata di vita dei LED è solitamente tale da non necessitate la loro sostituzione. Seuttavia, malgradato la cura con cui è stato costruito il frigo cantina, i LED dovessero essere difettosi, rivolgersi al proprio servizio assistenza per l'intervento.

12. PROTEZIONE DELL'AMBIENTE

Questo prodotto è conforme alla Direttiva UE 2012/19/CE relativà ai rifiuti di apparecchi elettrici ed elettronici (RAEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, si aiura a prevenire le potenziali consequences negative per l'ambiente e la salute dell'uomo che potrebbero derivare da trattamenti non appropriati dei rifiuti di quello prodotto.

Il significato del cassonotto barrato apposto sull'apparecchio significica che una volta giunto a fine vita, non deve esseregettato assiemeagli otheri rifiuti domestici. Dovrà essere conferito ad un centro per la raccolta differenziata di apparecchi elettrici e/o elettronici oppure, se si acquista un apparecchio equivalente, al rivenditore del nuovo apparecchio.

L'utilizzatore è responsable del conferimento dell'apparecchio a fine vita alle strutture di raccolta dei rifiuti idonee. Una raccolta differenziate ed appropriata, allo scopo di inviare l'apparecchio non utilizzato al ricericlaggio, al trattamento e ad uno smaltimento ecosostenibile, contribuisce ad evitare i possibili effetti nocivi sull'ambiente e sulla salute dell'uomo ed a favorire il ricericlaggio dei materiali di cui è fatto il prodotto.

Per ottenere informazioni più dettagiate sui sistemi di raccolta differenziata disponibili, rivolgersi al proprio servizio comunale di smaltimento dei rifiuti oppure al negazio in cui si è acquistato l'apparecchio.

13. AVVERTENZA

Al fine del continuo miglioramento dei nostri prodotti, ci riserviamo la possibilità di modificare le caratteristiche tecniche alla preavviso.

Le garanzie dei prodotti del marchio CLIMADIFF sono stabilite esclusivamente dai distributori che abbiamo scelto. Nessun elemento contentuto nel presente manuale più essere interpretato come una garanzia supplementare.

FRIO ENTREPRISE non può ritenuta responsable per errori o omissioni tecniche e di redazione eventualmente presenti in questo manuale.

Documentoswana valore contrattuale.
