MANUAL DE USUARIO EGG75372W ELECTROLUX

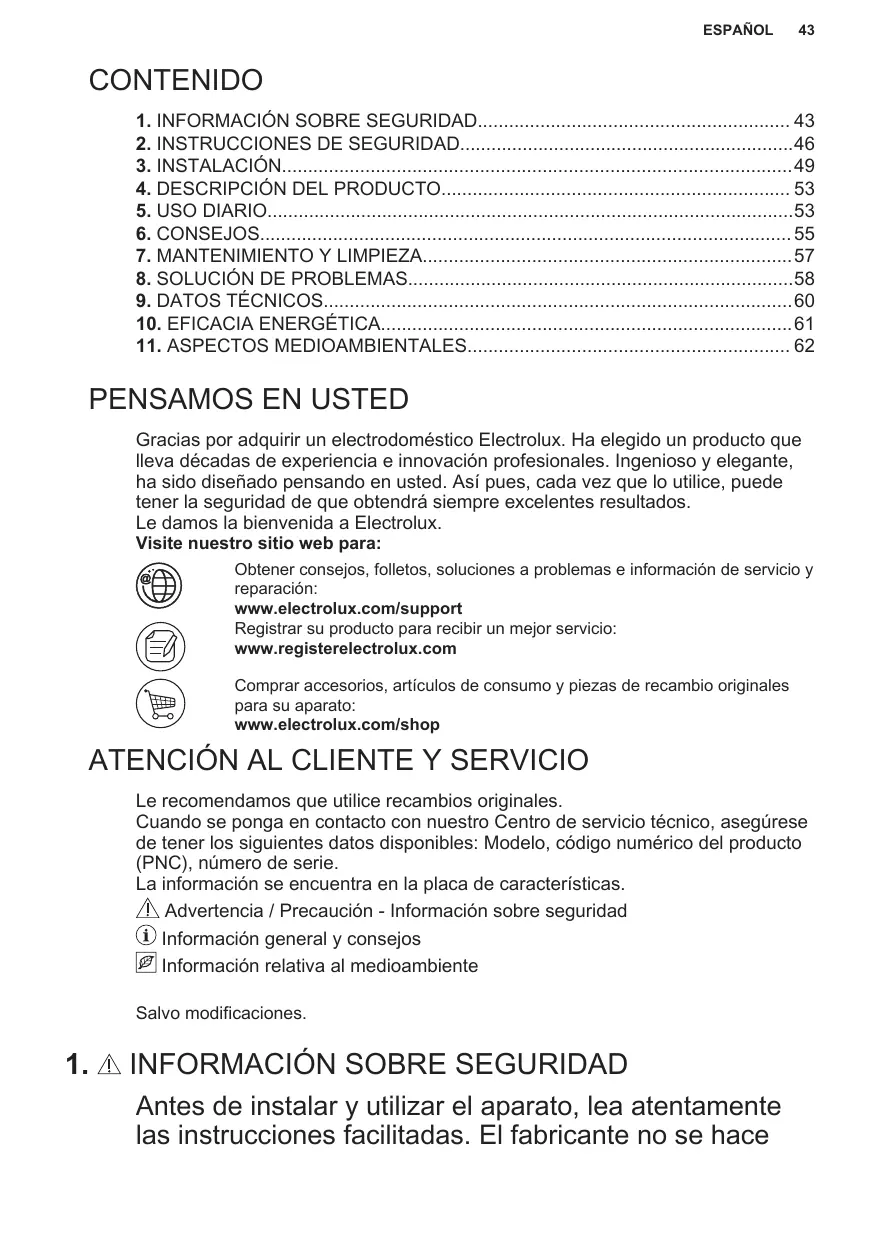

CONTENIDO 1. INFORMACIÓN SOBRE SEGURIDAD 43 2. INSTRUCCIONES DE SEGURIDAD46 3. INSTALACIÓN49 4. DESCRIPCIÓN DEL PRODUCTO 53 5. USO DIARIO53 6. CONSEJOS 55 7. MANTENIMIENTO Y LIMPIEZA57 8. SOLUCIÓN DE PROBLEMAS58 9. DATOS TÉCNICOS60 10. EFICACIA ENERGÉTICA61 11. ASPECTOS MEDIOAMBIENTALES 62

PENSAMOS EN USTED Gracias por adquirir un electrodoméstico Electrolux. Ha elegido un producto que lleva décadas de experiencia e innovación profesionales. Ingenioso y elegante, ha sido diseñado pensando en usted. Así pues, cada vez que lo utilice, puede tener la seguridad de que obtendrá siempre excelentes resultados. Le damos la bienvenida a Electrolux.

Visite nuestro sitio web para:

Obtener consejos, folletos, soluciones a problemas e información de servicio y reparación: www.electrolux.com/support Registrar su producto para recibir un mejor servicio: www.registerelectrolux.com Comprar accesorios, artículos de consumo y piezas de recambio originales para su aparato: www.electrolux.com/shop

ATENCIÓN AL CLIENTE Y SERVICIO Le recomendamos que utilice recambios originales. Cuando se ponga en contacto con nuestro Centro de servicio técnico, asegúrese de tener los siguientes datos disponibles: Modelo, código numérico del producto (PNC), número de serie. La información se encuentra en la placa de características. Advertencia / Precaución - Información sobre seguridad Información general y consejos Información relativa al medioambiente Salvo modificaciones.

INFORMACIÓN SOBRE SEGURIDAD Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace

responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables •

Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Es necesario mantener alejados del aparato a los niños de menos de 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua. Es necesario vigilar a los niños para que no jueguen con el aparato. Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada. ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Mantenga a los niños y las mascotas alejados del aparato cuando esté en uso y cuando se enfríe. Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo. La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.

1.2 Instrucciones generales de seguridad • • •

Este aparato está diseñado exclusivamente para cocinar. Este aparato está diseñado para uso doméstico en interiores. Este aparato se puede utilizar en oficinas, habitaciones de hotel, habitaciones de Bed&Breakfast, casas de campo y otros alojamientos

similares donde dicho uso no exceda (en promedio) los niveles de uso doméstico. ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Preste mucha atención para no tocar las resistencias. ADVERTENCIA: Cocinar con grasa sin estar presente puede resultar peligroso, ya que podría ocasionarse un incendio. No utilizar nunca agua para apagar el fuego de cocción. Apagar el aparato y cubrir las llamas del aparato con una manta ignífuga o una tapa. ADVERTENCIA: El aparato no se debe alimentar a través de un dispositivo de conmutación externo, como un temporizador, ni conectarse a un circuito que se encienda y apague regularmente por un servicio público. PRECAUCIÓN: El proceso de cocción debe ser supervisado. El proceso de cocción breve debe ser supervisado permanentemente. ADVERTENCIA: Peligro de incendio: No guarde objetos sobre las superficies de cocción. No coloque objetos metálicos, como cuchillos, tenedores, cucharas o tapaderas sobre la superficie de la placa, ya que podrían calentarse demasiado. No utilice el aparato antes de instalarlo en la estructura empotrada. No utilice un limpiador a vapor para limpiar el aparato. Si la superficie de vitrocerámica/cristal está agrietada, apague el aparato y desenchúfelo de la red eléctrica. Si el aparato está conectado directamente a la red eléctrica mediante una caja de empalmes, quite el fusible para desconectarlo de la alimentación eléctrica. En cualquier caso, póngase en contacto con el servicio técnico autorizado. En caso de rotura del vidrio de la placa de cocina: – apague inmediatamente todos los quemadores y cualquier elemento calefactor eléctrico y aísle el aparato de la fuente de alimentación,

no toque la superficie del aparato, no utilice el aparato. Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, un servicio autorizado o personas cualificadas de manera similar para evitar un peligro. Donde el aparato esté directamente conectado al suministro eléctrico, se precisa un interruptor aislador omnipolar con abertura entre contactos. La desconexión completa debe cumplir la normativa de las condiciones especificadas en la categoría III de sobretensión. El cable de tierra está excluido de esto. Cuando tienda el cable de corriente, asegúrese de que no entra en contacto directo (por ejemplo, mediante un conducto aislante) con piezas que puedan superar la temperatura ambiente en más de 50 °C. ADVERTENCIA: Utilice exclusivamente protecciones para la placa de cocción diseñadas por el fabricante del aparato o indicadas en sus instrucciones de uso como apropiadas, o bien las protecciones incluidas con el aparato. El uso de protectores inadecuados puede provocar accidentes. –

2. INSTRUCCIONES DE SEGURIDAD Este aparato es adecuado para los

siguientes mercados: IT

2.1 Instalación ADVERTENCIA! Solo un técnico cualificado puede instalar el aparato. ADVERTENCIA! Podría sufrir lesiones o dañar el aparato. • • •

Retire todo el embalaje. No instale ni utilice un aparato dañado. Siga las instrucciones de instalación suministradas con el aparato.

Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario. Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado. Proteja las superficies cortadas con un material sellante para evitar que la humedad las hinche. Proteja la parte inferior del aparato del vapor y la humedad. No instale el aparato junto a una puerta ni debajo de una ventana. De esta forma se evita que los utensilios de cocina calientes caigan del aparato cuando la puerta o la ventana estén abiertas.

Cuando instale el aparato encima de cajones, asegúrese de que hay suficiente espacio entre la parte inferior del aparato y el cajón superior para que circule el aire. La base del aparato se puede calentar. Instale un panel de separación incombustible bajo el aparato para evitar acceder a la base.

2.2 Conexión eléctrica ADVERTENCIA! Riesgo de incendios y descargas eléctricas. • • •

Todas las conexiones eléctricas deben ser realizadas por un electricista cualificado. El aparato debe conectarse a tierra. Antes de efectuar cualquier tipo de operación, compruebe que el aparato esté desenchufado de la corriente eléctrica. Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico. Asegúrese de que el aparato está instalado correctamente. Un cable de red o enchufe (en su caso) flojo o inadecuado puede provocar que el terminal se caliente. Utilice el cable de alimentación de red correcto. No deje que el cable de alimentación eléctrica se enrede. Asegúrese de que haya instalada una protección contra descargas eléctricas. Utilice la abrazadera de alivio de tensión del cable. Asegúrese de que el cable o el enchufe (en su caso) no toquen el aparato caliente ni utensilios de cocina calientes cuando conecte el aparato a una toma. No utilice adaptadores de enchufes múltiples ni cables prolongadores. Asegúrese de no dañar el enchufe de red (en su caso) ni el cable de red. Póngase en contacto con un electricista o con nuestro servicio técnico autorizado para cambiar un cable de alimentación dañado.

Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas. Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación. Si la toma de corriente está floja, no conecte el enchufe. No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe. Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores. La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.

2.3 Conexión de gas PRECAUCIÓN! Cuando utilice una bombona de gas, manténgala siempre sobre una superficie horizontal plana (con la válvula de gas en la parte superior). • •

Todas las conexiones de gas tienen que realizarlas personal cualificado. Antes de realizar la instalación, asegúrese de que las condiciones de distribución locales (tipo y presión del gas) son compatibles con los requisitos del aparato. Compruebe que el aire circula libremente alrededor del aparato. La placa de características contiene información sobre el suministro de gas. Este aparato no está conectado a un dispositivo que evacua los productos de combustión. Asegúrese de conectar el aparato según la

normativa de instalación vigente. Siga los requisitos para una ventilación adecuada.

ADVERTENCIA! Riesgo de incendio y explosiones

ADVERTENCIA! Riesgo de lesiones, quemaduras y descargas eléctricas.

PRECAUCIÓN! El uso de un aparato de cocción a gas produce calor, humedad y productos de combustión en la sala en la que se instala. Asegúrate de que la cocina esté bien ventilada, especialmente cuando el aparato esté en marcha. El uso intensivo y prolongado del aparato puede requerir ventilación adicional, por ejemplo, aumentando la ventilación mecánica, donde sea posible, o añadiendo ventilación adicional para expulsar al exterior de forma segura los productos de combustión, lo cual permite también renovar el aire ambiental. Consultar a personal cualificado antes de instalar ventilación adicional.

No cambie las especificaciones de este aparato. Retire todo el embalaje, el etiquetado y la película protectora (si procede) antes del primer uso. Asegúrese de que las aberturas de ventilación no están bloqueadas. No deje el aparato desatendido durante el funcionamiento. Apague las zonas de cocción después de cada uso. No coloque cubiertos ni tapaderas sobre las zonas de cocción. Pueden calentarse. No utilice el aparato con las manos mojadas ni con agua en contacto. No utilice el aparato como superficie de trabajo ni para depositar objetos.

Cuando se coloca comida en aceite caliente, puede saltar.

Las grasas y el aceite pueden liberar vapores inflamables al calentarse. Mantenga cualquier llama u objeto caliente alejado de grasas y aceites cuando los use para cocinar. Los vapores que liberan los aceites muy calientes pueden provocar combustiones espontáneas. El aceite usado, que puede contener restos de alimentos, puede provocar fuego a menor temperatura que el aceite que se usa por primera vez. No coloque productos inflamables o artículos mojados con productos inflamables dentro, cerca o sobre el aparato. ADVERTENCIA! Podría dañar el aparato.

No coloque utensilios de cocina calientes sobre el panel de mandos. No deje que el contenido de los recipientes hierva hasta evaporarse. Tenga cuidado de no dejar caer objetos ni utensilios de cocina sobre el aparato. La superficie puede dañarse. Nunca deje un quemador encendido con los utensilios de cocina vacíos o sin ellos. No coloque papel de aluminio sobre el aparato. Los utensilios de cocina de hierro fundido, aluminioo que tengan la base dañada pueden causar arañazos en el vidrio o la cerámica de vidrio. Levante siempre estos objetos cuando tenga que moverlos sobre la superficie de cocción. Utilice solamente utensilios de cocina estables con la forma y diámetro más grandes que los quemadores. Asegúrese de que los utensilios de cocina estén colocados en el centro de los quemadores. No use utensilios de cocina grandes que sobresalgan por los bordes del aparato. Pueden provocar daños a la superficie de la encimera.

Asegúrese de que la llama no se apaga cuando gire rápidamente el mando del máximo al mínimo. Utilice únicamente los accesorios suministrados con el aparato. No instale difusores de llamas en los quemadores. No permita que líquidos ácidos, como por ejemplo vinagre, zumo de limón o desincrustantes de cal entren en contacto con la placa. Pueden causar manchas opacas. La pérdida de color del esmalte o el acero inoxidable no afecta al rendimiento del aparato.

2.5 Mantenimiento y limpieza ADVERTENCIA! No quite los botones, perillas o juntas del panel de control. Puede entrar agua en el interior del aparato y causar daño. • • •

Limpie periódicamente el aparato para evitar el deterioro del material de la superficie. Apague el aparato y déjelo enfriar antes de limpiarlo No utilice pulverizadores ni vapor de agua para limpiar el aparato.

Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos metálicos. No lave los quemadores en el lavavajillas.

2.6 Asistencia tecnica •

Para reparar el aparato, póngase en contacto con el centro de servicio autorizado. Utilice solamente piezas de recambio originales.

2.7 Eliminación ADVERTENCIA! Existe riesgo de lesiones o asfixia. • • • •

Contacte con las autoridades locales para saber cómo desechar correctamente el aparato. Desconecte el aparato de la red. Corte el cable eléctrico cerca del aparato y deséchelo. Libere el gas de los tubos de gas externos.

3. INSTALACIÓN ADVERTENCIA! Consulte los capítulos sobre seguridad.

3.1 Antes de la instalación Antes de instalar la placa de cocción, anote la información siguiente de la placa de características. La placa de características está situada en la parte inferior de la placa de cocción.

Modelo PNC Número de serie

3.2 Conexión de gas ADVERTENCIA! Las siguientes instrucciones de montaje, mantenimiento y ventilación las debe llevar a cabo personal cualificado de acuerdo con las normas en vigor (UNI-CIG 7129 - 7131). Asegúrese de que la cocina esté bien ventilada: mantenga abiertas las salidas de ventilación natural (100 cm² como mínimo) o instale una campana extractora. Elija conexiones fijas o utilice un tubo flexible de acero inoxidable que cumpla la normativa vigente. Si utiliza tubos metálicos flexibles, tenga cuidado de que

no entren en contacto con las partes móviles ni estén retorcidos. Preste también atención cuando la placa se instale junto con un horno. Asegúrese de que la presión del suministro de gas del aparato cumple los valores recomendados. Si la presión suministrada no alcanza el valor especificado, es necesario montar un regulador de presión adecuado de conformidad con la norma UNI EN 88. Respecto al gas líquido (GLP), el uso de un regulador de presión únicamente está autorizado si cumple la norma UNI EN 12864. La conexión ajustable se fija a la rampa por medio de una tuerca roscada G 1/2". Atornille las piezas sin fuerza, ajuste la conexión en la dirección adecuada y apriete todo.

3.3 Sustitución de los inyectores 1. Retire los soportes para sartenes. 2. Retire las tapas y las coronas del quemador. 3. Con una llave tubular del 7, desatornille y retire los inyectores y sustitúyalos por los adecuados al tipo de gas que va a utilizar (consulte la tabla del capítulo “Datos técnicos”). 4. Vuelva a montar las piezas siguiendo el procedimiento anterior en orden inverso. 5. Coloque la etiqueta con el nuevo tipo de suministro de gas cerca de la tubería de suministro de gas. Encontrará esta etiqueta en el embalaje del aparato. Si la presión del suministro de gas se puede cambiar o es diferente de la necesaria, debe instalar un regulador de presión adecuado en el tubo del suministro de gas.

3.4 Ajuste del nivel mínimo Para ajustar el nivel mínimo de los quemadores:

A B C A. Extremo del eje con tuerca B. Arandela suministrada con el aparato C. Codo suministrado con el aparato Conexión rígida: Realice la conexión con tubos de metal rígidos (cobre con extremo mecanizado) (UNI-CIG 7129).

1. Encienda el quemador. 2. Gire el mando hasta la posición mínima. 3. Retire el mando. 4. Con un destornillador plano, ajuste la posición del tornillo de derivación (A).

A Conexión flexible: Utilice un tubo flexible de acero inoxidable (UNI-CIG 9891) con una longitud máxima de 2 m. ADVERTENCIA! Cuando la instalación esté terminada, asegúrese de que el sello de cada racor del tubo es correcto. Utilice una solución jabonosa, nunca una llama.

5. Si cambia: • de gas natural G20 de 20 mbares a gas líquido y aprieta totalmente el tornillo de derivación. • de gas líquido a gas natural G20 de 20 mbar, desatornille el tornillo de derivación aproximadamente 1/4 de vuelta (1/2 vuelta para el quemador de multi corona).

ESPAÑOL ADVERTENCIA! Asegúrese de que la llama no se apaga cuando gire rápidamente la posición máxima a la mínima.

3.5 Conexión eléctrica •

Asegúrese de que el voltaje nominal y el tipo de suministro que indica la placa de datos técnicos coinciden con los del lugar donde se va a instalar el aparato. • Este aparato se suministra con un cable de alimentación. Debe estar equipado con un enchufe adecuado capaz de soportar la carga indicada en la placa de características. Asegúrese de instalar el enchufe en una toma correcta. • Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada. • Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación. • No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe. • Hay riesgo de incendio si se conecta el aparato con un cable de prolongación, adaptador o conexión múltiple. Asegúrese de que la conexión a tierra cumple los reglamentos y las normas vigentes. • No deje que el cable de alimentación se caliente a más de 90° C. Para evitar el contacto entre el cable y el aparato instalado bajo la placa de cocción, utilice las abrazaderas del lateral del armario.

A A. Tubo de cobre rígido o tubo flexible de acero inoxidable

3.6 Cable de conexión Si desea cambiar el cable de conexión, utilice únicamente el cable especial o su equivalente. El tipo de cable es: H03V2V2-F T90. Asegúrese de que la sección de cable sea adecuada para la tensión y la temperatura de funcionamiento. El cable de puesta a tierra de color amarillo/verde debe ser unos 2 cm más largo que el cable de fase marrón (o negro).

L N 1. Conecte el cable verde y amarillo (tierra) a la borna marcada con la letra 'E' o con el símbolo de tierra , o de color verde y amarillo. 2. Conecte el cable azul (neutro) a la borna del enchufe marcada con la letra 'N' o de color azul. 3. Conecte el cable marrón (en tensión) a la borna del enchufe marcada con la letra 'L'. Siempre debe estar conectado a la fase de la red.

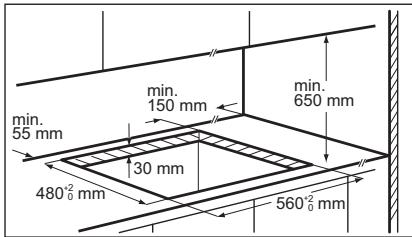

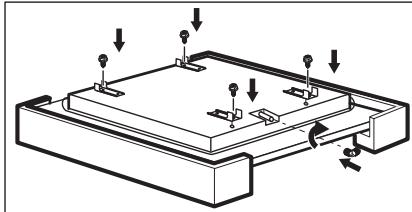

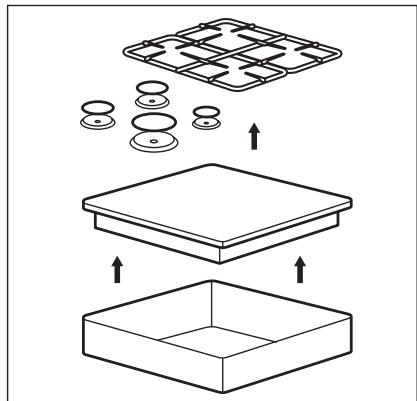

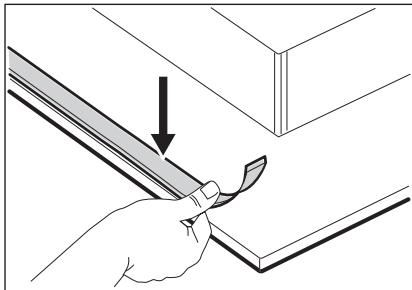

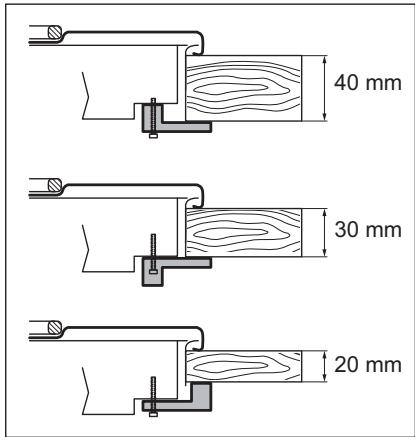

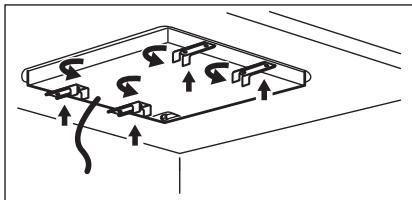

PRECAUCIÓN! Instale el aparato únicamente sobre encimeras con superficie plana.

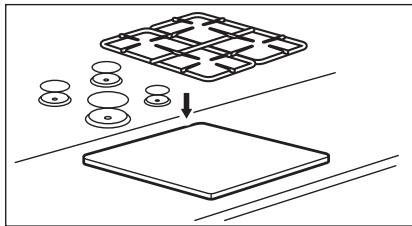

3.8 Instalación de la placa bajo la campana Si instala la placa de cocción debajo de una campana, consulte las instrucciones de instalación de la campana para confirmar la distancia mínima necesaria entre los aparatos.

3.9 Posibilidades de inserción El panel instalado debajo de la placa debe poder retirarse fácilmente y permitir el acceso en caso de que sea necesario realizar una intervención de asistencia técnica.

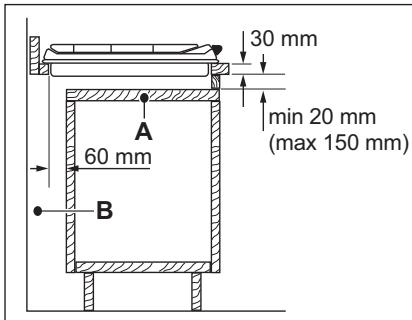

ESPAÑOL Unidad de cocina con puerta

A. Panel extraíble B. Espacio para las conexiones

min 20 mm (max 150 mm)

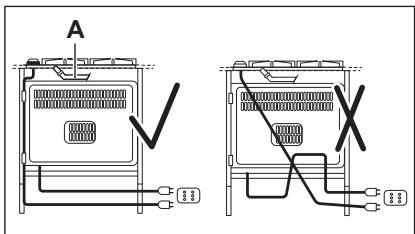

Unidad de cocina con horno La conexión eléctrica de la encimera y el horno debe instalarse por separado para garantizar la seguridad y poder retirar fácilmente el horno de la unidad.

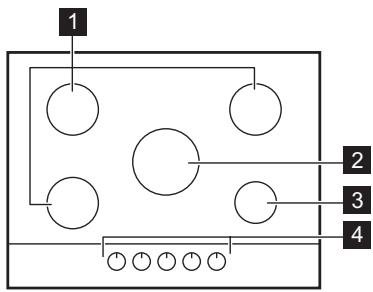

4. DESCRIPCIÓN DEL PRODUCTO 4.1 Disposición de las zonas de cocción 1 2 3 4

Quemador semi rápido Quemador de multi corona Quemador auxiliar Mandos de control

4.2 Mando de control Símbolo

Descripción Sin suministro de gas / posición de apagado Posición de encendido / suministro de gas máxi‐ mo

5. USO DIARIO ADVERTENCIA! Consulte los capítulos sobre seguridad.

Descripción suministro mínimo de gas

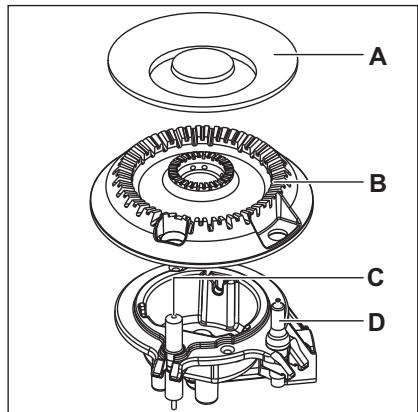

5.1 Descripción general del quemador

1. Presione el mando y gírelo hacia la izquierda hasta la posición máxima

Tapa del quemador Corona del quemador Bujía de encendido Termopar

5.2 Encendido del quemador Encienda siempre el quemador antes de colocar los utensilios de cocina. ADVERTENCIA! Tenga mucho cuidado cuando utilice el fuego destapado en el entorno de la cocina. El fabricante declina toda responsabilidad en caso de uso indebido de la llama.

de suministro de gas ( ). 2. Mantenga pulsado el mando durante unos 10 segundos como máximo. De esta forma se calienta el termopar. De lo contrario, el suministro de gas se interrumpe. 3. Ajuste la llama después de que se normalice. Si el quemador no se enciende tras varios intentos, compruebe que la corona y la tapa del quemador están bien colocados. ADVERTENCIA! No mantenga pulsado el mando durante más de 15 segundos. Si el quemador no se enciende al cabo de 15 segundos, suelte el mando de control, gírelo hasta la posición de apagado y espere al menos 1 minuto antes de volver a intentar encender el quemador. PRECAUCIÓN! Si no hay suministro eléctrico podrá encender el quemador sin necesidad del dispositivo eléctrico; en este caso arrime una llama al quemador, gire el mando de control pertinente hacia la izquierda hasta la posición de máxima salida de gas y empújelo hacia abajo. Manténgalo presionado durante unos 10 segundos como máximo; de esta forma el termopar se calentará. Si el quemador se apaga accidentalmente, gire el mando de control hasta la posición de apagado y espere al menos 1 minuto antes de volver a intentar encenderlo.

ESPAÑOL Cuando se enciende la corriente, tras la instalación o después de un corte en el suministro eléctrico, suele ser normal que el generador de las chispas se active automáticamente. Esto es correcto.

ADVERTENCIA! Recuerde que debe bajar o apagar la llama antes de retirar los recipientes del quemador.

5.3 Apagado del quemador Para apagar la llama, gire el mando hasta la posición de apagado

6. CONSEJOS ADVERTENCIA! Consulte los capítulos sobre seguridad.

6.1 Utensilios de cocina PRECAUCIÓN! No utilice sartenes de hierro fundido, fuentes de barro cocido o de cerámica, accesorios de grill o placas de tostadora. ADVERTENCIA! No coloque el mismo recipiente en dos quemadores. ADVERTENCIA! No coloque recipientes inestables o deformados en los quemadores para evitar salpicaduras y lesiones.

PRECAUCIÓN! Asegúrese de que los recipientes estén centrados sobre los quemadores para obtener la máxima estabilidad y reducir el consumo de gas. PRECAUCIÓN! Los líquidos derramados durante la cocción pueden hacer que se rompa el cristal.

6.2 Diámetros de los utensilios de cocina PRECAUCIÓN! Utilice utensilios de cocina con diámetros que correspondan al tamaño de los quemadores.

PRECAUCIÓN! Asegúrese de que las bases de los recipientes no estén demasiado cerca de los mandos de control, de lo contrario la llama calentaría los mandos.

Diámetro del utensilio de cocina (mm)

PRECAUCIÓN! Asegúrese de que las asas del utensilio no están por encima del borde delantero de la placa de cocina.

Semirrápido (parte tra‐ 120 - 240 sera derecha)

Semirrápido (parte tra‐ 120 - 240 sera izquierda)

Semirrápido (parte de‐ 120 - 220 lantera izquierda) Auxiliar

6.3 Recetas sugeridas Categorías de ali‐ mento Salsas - Aderezos

Pasta - Arroz - otros cereales

Pescado Comidas a base de huevo

Aperitivos en sartén

Tipo de quemador Nivel de po‐ tencia

Sopa de setas y pata‐ tas

Filete de cerdo asado

Filete de atún asado

Caponata con verdu‐ ras

Espinacas congeladas Rápido con mantequilla

ESPAÑOL Todas las recetas para aproximadamente 4 porciones.

Para una cocción delicada óptima, utilice el quemador auxiliar.

Los ajustes sugeridos en la tabla de cocción sólo deben servir de guía y ajustarse en función del punto de los alimentos, su peso y cantidad, así como del tipo de gas utilizado y el material de los utensilios de cocina utilizados para preparar el plato.

7. MANTENIMIENTO Y LIMPIEZA ADVERTENCIA! Consulte los capítulos sobre seguridad.

7.1 Información general • • • •

Limpie la placa después de cada uso. Utilice siempre recipientes cuya base esté limpia. Los arañazos o las marcas oscuras en la superficie no afectan al funcionamiento de la placa. Utilice un limpiador especial para la superficie de la placa. ADVERTENCIA! No utilice cuchillos, rascadores o instrumentos similares para limpiar la superficie del cristal o entre los anillos de los quemadores y el marco (en su caso). PRECAUCIÓN! No limpie la corona del quemador con productos abrasivos, estropajos duros, disolventes ni objetos metálicos. La corona del quemador puede sufrir decoloración. Use solo un paño húmedo y suave con detergentes neutros.

Lave las piezas de acero inoxidable con agua y séquelas a fondo con un paño suave.

7.2 Soportes para sartenes Los soportes para sartenes no son resistentes al lavado en lavavajillas. Deben lavarse a mano. 1. Retire los soportes para sartenes para facilitar la limpieza de la placa de cocción. Tenga mucho cuidado cuando cambie los soportes para sartenes para evitar dañar la parte superior de la placa de cocción. 2. Después de limpiar los soportes para sartenes, asegúrese de colocarlos en la posición correcta. 3. A fin de que los quemadores funcionen correctamente, asegúrese de que los brazos de los soportes para sartenes estén insertados en los huecos de las tapas esmaltadas.

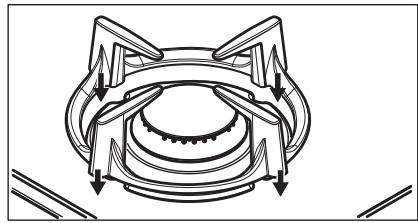

7.3 Extracción y montaje de los soportes para sartenes Después de limpiar la placa, asegúrese de que los soportes están en la posición correcta. Para colocar un soporte correctamente, asegúrese de que sus brazos encajan en los recortes situados en la base del quemador, como se muestra en la imagen. Así la rejilla quedará estable y firme.

7.4 Limpieza de la placa de cocción •

Retirar inmediatamente: plástico derretido, película de plástico, sal, azúcar y alimentos con azúcar; de lo contrario, la suciedad puede dañar la placa. Tenga cuidado para evitar quemaduras. Retirar cuando la placa esté lo suficientemente fría: marcas de cal, marcas de agua, manchas de grasa o decoloración metálica brillante. Limpie la placa de cocción con un paño suave humedecido con agua y detergente no abrasivo. Después de

limpiar, seque la placa de cocción con un paño suave. Para limpiar las partes esmaltadas, las tapas y las coronas, utilice agua jabonosa templada y séquelas cuidadosamente antes de volver a colocarlas en su sitio.

7.5 Limpieza de la bujía de encendido Esta función se obtiene a través de una bujía de encendido cerámica con un electrodo metálico. Mantenga siempre limpios estos componentes para evitar problemas de encendido y asegúrese de que los orificios de la corona del quemador no estén obstruidos.

7.6 Mantenimiento periódico Haga revisar la instalación de gas y el ajustador de presión, si lo hubiera, regularmente y por el Centro de servicio autorizado.

8. SOLUCIÓN DE PROBLEMAS ADVERTENCIA! Consulte los capítulos sobre seguridad.

8.1 Qué hacer si... Problema

No hay chispa cuando se intenta activar el genera‐ dor de chispas.

La placa no está conecta‐ da a un suministro eléctri‐ co o está mal conectada.

Compruebe si la placa se ha conectado correcta‐ mente a la red eléctrica.

Ha saltado el fusible.

Compruebe si el fusible es la causa del fallo de fun‐ cionamiento. Si el fusible se funde repetidamente, consulte a un electricista cualificado.

La tapa y la corona del quemador no están bien colocadas.

Coloque correctamente la corona y la tapa del que‐ mador.

La llama se apaga justo después de encenderse.

El termopar no está lo sufi‐ Después de encender la cientemente caliente. llama, mantenga pulsado el mando durante unos 10 segundos como máximo.

El anillo de llama no es uniforme.

La corona del quemador está bloqueada con restos de comida.

8.2 Si no encuentra una solución...

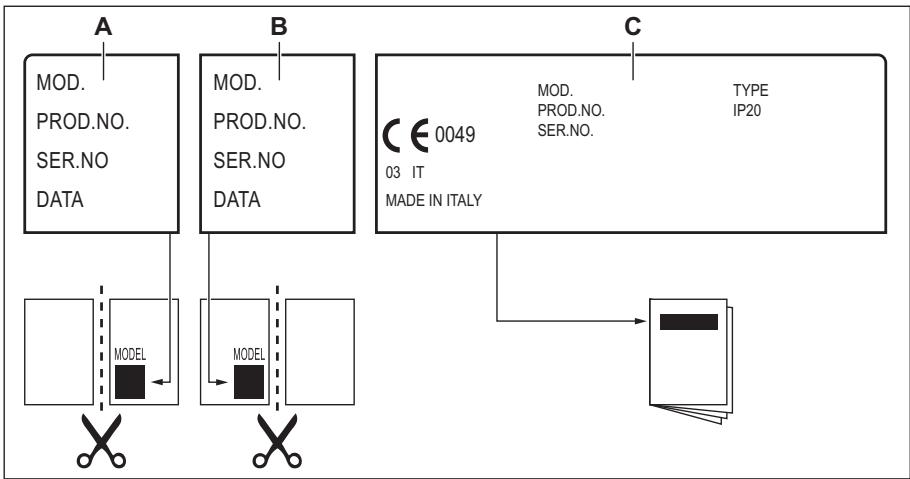

8.3 Etiquetas incluidas en la bolsa de accesorios Pegue las etiquetas adhesivas como se muestra a continuación:

SER.NO SER.NO DATA DATA Asegúrese de que el in‐ yector no esté bloqueado y de que la corona del que‐ mador esté limpia.

periodo de garantía. La información sobre el periodo de garantía y los centros de servicio autorizados figuran en el folleto de garantía.

Si no logra subsanar el problema, póngase en contacto con su distribuidor o un centro de servicio técnico. Facilite los datos de la placa de características. Asegúrese de que manipula la placa correctamente. De lo contrario, el técnico de servicio o el distribuidor facturarán la reparación efectuada, incluso durante el

03 IT MADE IN ITALY A. Péguela en la etiqueta de garantía y envíe esta parte (en su caso). B. Péguela en la etiqueta de garantía y guarde esta parte (en su caso).

C. Péguela en el manual de instrucciones.

9. DATOS TÉCNICOS 9.1 Dimensiones de la placa de cocción Ancho

9.2 Diámetros de derivación QUEMADOR

Ø DERIVACIÓN 1/100 mm

9.3 Otros datos técnicos Gas original: POTENCIA TO‐ Sustitución TAL: de gas:

Suministro eléctrico:

220-240 V ~ 50-60 Hz

Categoría de aparato:

QUEMADOR POTENCIA NOR‐

10. EFICACIA ENERGÉTICA 10.1 Información de producto según EU 66/2014 Identificación del modelo

EGG75372K, EGG75372M,

EGG75372W Tipo de placa de cocción

Número de quemadores de gas

5 Parte trasera izquierda: semi‐ rrápido

Parte trasera derecha: semi‐ rrápido

Eficiencia energética por quema‐ Parte media central: multico‐ dor de gas rona (EE gas burner) Parte delantera izquierda: se‐ mi rápido

Parte delantera derecha: auxi‐ no aplicable liar Eficiencia energética de la enci‐ mera de gas (EE gas hob)

EN 30-2-1: Aparatos domésticos de cocción que utilizan combustibles gaseosos Parte 2-1: Uso racional de la energía - General

10.2 Bajo consumo energético • • • • • •

Antes de su uso, asegúrese de que los quemadores y los soportes están correctamente montados. Utilice utensilios de cocina con diámetros adecuados para el tamaño de los quemadores. Centre la olla en el quemador. Cuando caliente agua, utilice solo la cantidad que necesite. En la medida de lo posible, cocine siempre con los utensilios de cocina tapados. Cuando el líquido comience a hervir, reduzca la llama de tal forma que el líquido siga cociendo.

Si es posible, utilice una olla a presión. Consulte el manual del usuario.

11. ASPECTOS MEDIOAMBIENTALES Recicle los materiales con el símbolo . Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos

marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

Electrolux Appliances AB - Contact Address: Al. Powstańców Śląskich 26, 30-570 Kraków, Poland
