SC-MX20EL - Videocámara SAMSUNG - Manual de uso y guía de instrucciones gratis

Título	Descripción
Tipo de producto	Cámara de video digital
Resolución de video	720 x 480 píxeles (SD)
Sensor	Sensor CMOS
Zoom óptico	34x
Pantalla	Pantalla LCD de 2,7 pulgadas
Formato de grabación	AVI
Alimentación eléctrica	Batería de iones de litio recargable
Dimensiones aproximadas	60 x 130 x 50 mm
Peso	400 g
Compatibilidades	Compatible con Windows y Mac
Tipo de batería	Li-ion
Tensión	3,7 V
Poder	Consumo máximo de 5 W
Funciones principales	Grabación de video, toma de fotos, reproducción multimedia
Mantenimiento y limpieza	Limpiar el objetivo con un paño suave, evitar la humedad
Piezas de repuesto y reparabilidad	Disponibilidad limitada de piezas, consultar un servicio autorizado para reparaciones
Seguridad	No exponer a temperaturas extremas, evitar golpes
Información general	Ideal para usuarios principiantes, ligero y fácil de transportar

Preguntas frecuentes - SC-MX20EL SAMSUNG

¿Cómo encender el SAMSUNG SC-MX20EL?

Para encender el SAMSUNG SC-MX20EL, presione el botón de encendido ubicado en la parte superior del dispositivo. Asegúrese de que la batería esté cargada.

¿Qué hacer si la pantalla permanece negra?

Si la pantalla permanece negra, verifique que la batería esté correctamente insertada y cargada. También intente reiniciar el dispositivo retirando la batería durante unos segundos y luego volviéndola a insertar.

¿Cómo transferir videos a mi computadora?

Para transferir videos, conecte el SAMSUNG SC-MX20EL a su computadora usando el cable USB proporcionado. Su computadora debería reconocer el dispositivo y podrá copiar los archivos de video.

¿Por qué la cámara no graba en alta calidad?

Asegúrese de haber seleccionado la resolución correcta en la configuración del dispositivo. También verifique que tenga una tarjeta de memoria compatible y suficiente espacio libre.

¿Cómo cambiar la tarjeta de memoria?

Para cambiar la tarjeta de memoria, apague el dispositivo, abra el compartimento de la tarjeta de memoria, retire la tarjeta antigua e inserte la nueva asegurándose de que esté bien colocada.

¿Qué hacer si la batería se descarga rápidamente?

Si la batería se descarga rápidamente, esto puede deberse a un uso intensivo o a una batería envejecida. Intente reducir el brillo de la pantalla y desactivar las funciones no utilizadas. Considere reemplazar la batería si el problema persiste.

¿Cómo limpiar el objetivo de la cámara?

Para limpiar el objetivo, use un paño suave y seco. Evite usar productos químicos que puedan dañar el vidrio.

El audio de mis videos es de mala calidad, ¿qué hacer?

Asegúrese de que el micrófono no esté obstruido y que esté grabando en un entorno tranquilo. También puede verificar la configuración de audio del dispositivo.

Mi dispositivo no se conecta al Wi-Fi, ¿qué hacer?

Verifique que el Wi-Fi esté activado en el dispositivo y que esté dentro del alcance de la red. Reinicie su dispositivo e intente reconectarse.

¿Cómo restablecer la configuración de fábrica?

Para restablecer la configuración de fábrica, acceda al menú de configuración, busque la opción de restablecimiento y siga las instrucciones en pantalla. Tenga en cuenta que esto eliminará todos sus datos.

MANUAL DE USUARIO SC-MX20EL SAMSUNG

Videocámara con memoria Guía de inizio=rápido

• La videocamera incluye un manual en CD y una guía de consulta (impresa).

Para Obtener instrucciones detalladas, consulte el manual del usuario (PDF) que se facilita en el CD.

imagine las posibilidades

Gracias por adquirir este producto Samsung.

Para recibir un service másplete, registre su

producto en

www.samsung.com/global/register

COMPONENTES DE LA VIDEOCÁMARA CON MEMORIA

La nuevo videocamara con memoria incluye los siguientes accesorios. Si falta algo dellos en la caja, llame al centro de atencion al cliente de Samsung.
La forma exacta de cada elemento puede variar entre modelos.

Batería (IA-BP85ST)	Adaptador de CA (tipo AA-E9)	Cable de Audio/ Video	Cable USB
CD de software	CD del manual del usuario	Guía de inizio=rápido	Soporte*
Bolsa*	Funda de transporte*

• El contenido可以选择 variar dependiendo de la regione de ventas.
• Los componentes y accesos se encontrartran disponibles en el distribuidor local y en el Servicio técnico de Samsung.
  No se incluye la tarjeta de memoria.
• Tiene que conectar el adaptor de alimentacion de CA al soporte al conectar los dispositivos externos con el soporte.
• La videocamara incluye un CD con el manual de usuario y una guía de consulta<rápida (impresa). Para Obtener instrucciones detalladas, consulte el manual del usuario (PDF) que se Facilita en el CD.
• (Optional): este es un accesorio optional. Para adquirirlo, póngase en contacto con el distribuidor de Samsung más cercano.

Interruptor de aperture/cierre del objetivo
② Microfono interno
3 Objetivo
4 Botón MENU
(5) Botón OK
6 BotondeControl（/√/</>W/T）
7 Botón Iniciar/Parar grabación

8 Pantalla LCD
9 Parlanteincorporado
10 Boton / iCHECK
1 Botón EASY Q
12 Botón de AMPLIADOR DE LCD (
13 Palanca de Zoom (W/T)

1 Indicador MODE (Grabar / Reproductor
2 Botón MODE
3 Toma de cable AV
4 Conector USB (USB)
5 Toma DC IN (DC IN)
6 Tapadeconectores
7 Indicador de cargo (CHG)
8 Interruptor POWER

9 Boton Iniciar/Parar grabacion

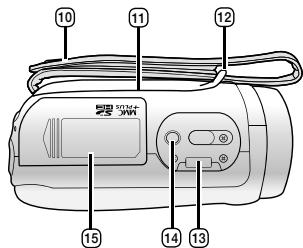

Correa de empuñadura
11 Empun.de giro
12 Enganche de correa de empuiadura
13 Receptáculo del soporte
14 Orificio para el tripode
15 Tapa de la ranura para tarjeta de memoria/bateria

CONEXión DE UNA FUENTE DE ALIMENTACION

Hay dos temas de fuentes de energia a las que se pueda conectar la videocamara con memoria.
- No utilise las fuentes de alimentación que se faciltan conOthers equipos.

• La bateria: se emplea para grabaciones en exteriros.
• El adaptor de alimentación de CA: se usa para grabación y reproducción en interiores.

Inserción de la batería

1. Deslice y abra la tapa de la bateria como se muestra en el diagrama.

2. Inserte la bateria en su ranura hasta que emita un chasquido suave.

3. Asegürese de que el logotipo de SAMSUNG está hacía arriba con el aparato colocado como se muestra en el diagrama.

4. Deslice y cierra la tapa de la bateria.

Extracción de la bateria

1. Deslice y abra la tapa de la ranura de la batería y presione el cierre de la batería.

2. Presione suavamente el cierre de la bateria en la direction que se muestra en el DIAGrama para extraer la bateria.

3. Saque la bateria en la direccion que se muestra en el diagrama.

4. Deslice y cierra la tapa de la bateria.

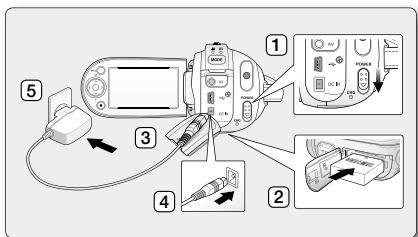

Carga de la bateria

1. Deslice hacer abajo el interruptor POWER para encender.
2. Abra la pantalla LCD e inserte la bateria de la videocamara con memoria.
3. Abra la tapa de connectores DC IN/USB/AV.
4. Conecte el adaptor de alimentacion de CA al terminal DC IN de la videocamara con memoria.

5. Conecte el adaptor de CA a una toma de corrente.

6. El indicator CHG (carga) se ilumina en naranja para做不到 que la bateria se está cargando.

7. El indicator CHG (carga) se ilumina en verde cuando la bateria está totalmente cargada.

8. Cuando la bateria este totalmente cargada, desconnecte el adaptador de alimentacion de CA de la videocamara con memoria.

9. Incluso en el caso de que se deje apagado el interruptor de encendido, la bateria se seguirá descargando si sedea conectada a la videocamara con memoria. Se recomienda retiring la bateria de la videocamara con memoria.

Inserción

Expulsión

información sobre los soportes de almacenimiento

SELECCION DEL SOPORTE DE ALMACENAMIENTO (SÓLO SC-MX20C/MX20CH)

• Puede grabar video en la memoria incorpORA o en una tarjeta de memoria; por tanto debe seleccionar el soporte de almacenamiento antes de comenzar la grabacion o la reproduccion.

• Antes de insertar o expulsar la tarjeta de memoria, apague la videocamara con memoria.

• Presione el botón MENU.

• Aparece la lista del menu.

• Presione el botón de Control (</>) para selecciónar "Settings" (Ajustes).

• Presione el botón de Control (A/√) para selectionar "Storage" ( Tipo de memoria) y presione el botón OK.
• Presione el botón de Control ( ∧ / √) para selectionar "Memory" Memoria) o "Card" y presione el botón OK.

"Memory" (Memoria) : cuando utilise la的记忆 incorpora da
"Card": cuando utilise la tarjeta de memoria.

1. Presione el botón MENU para salir.

INSERCION / EXPULSION DE UNA TARJETA DE MEMORIA

Inserción de una tarjeta de memoria

1. Apane la videocamara con memoria.
2. Deslice la tapa de la tarjeta de memoria a la derecha paraAbrir la tapa.
3. Inserte una tarjeta de memoria en su ranura en la direction de la flecha hasta que emita un chasquido suave como se indica en el diagrama.
4. Cierre la tapa.

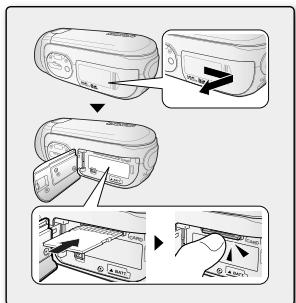

Expulsión de una tarjeta de memoria

1. Apane la videocámara con memoria.
2. Deslice la tapa de la tarjeta de memoria a la derecha paraAbrir la tapa.
3. Presione ligeramente la tarjeta de memoria hacía dentro para que salte.
4. Saque la tarjeta de memoria de la ranura y ciderre la tapsa.

GRABACION DE IMAGENES DE VIDEOS

• La videocámara con memoria proporcióna dos botones para Iniciar/Parar grabación. Uno se enquiryra en la parte trasera de la videocámara y el other en el panel LCD. Seleectione el botón Iniciar/Parar grabación segun el uso que haga.

• Encienda la videocamara con memoria.

• Conectar a fuente de alimentacion a la videocamera con memoria. (Es descriir, una bateria o un adaptordo de CA.)

• Deslice hacía abajo el interruptor POWER para encender.
• Establisheca el soporte de almacarnamento apropiado. (Solo SC-MX20C/MX20CH) (Para grabar en una tarjeta de memoria, inserte la tarjeta de memoria.)

• Coloque el interruptor Abrir/cerrar objetivo en abierto (O). - página 3

• Encuadré el sujeto en la pantalla LCD.

• Presione el botón Iniciar/Parar grabación.

• Aparecerá el indicator de grabación ( Ⓒ) y se inicia la grabación.

• Si se presiona de nuevo el botón Iniciar/Parar grabación durante la grabación, se ajustará la videocamera con memoria al modo de pausa de grabación.

• Una vez finalizada la grabacion, apague la videocamara con memoria.

reproducción

REPRODUCCION DE IMAGENES DE VIDEO

Puede buscar rapidamente la imagen de video que desee utilizing la vista del indice de imagenes en miniatura.

1. Encienda la videocamara con memoria.

2. Deslice hacía abajo el interruptor POWER para encender.

3. Establerzca el soporte de almacenimiento apropiado.

(Sólo SC-MX20C/MX20CH)

(Para grabar en una tarjeta de memoria, inserte la tarjeta de memoria.)

1. Abra la pantalla LCD.

2. Ajuste el brillo o el contraste de la pantalla LCD.

3. Presione el botón MODE.

4. Cambia al modo Reproducir video (▶).
   Las imagenes de video grabadas aparecen en la vista del indice de imagenes en miniatura.

5. Utilite el boton de Control ( / > / /) para selectionar las imagenes de video que紊ee y presione el boton OK.

6. Aparecerá durante一些 instantes el menu de acceso directo de reproducción.

7. Las Imagenes de video seleccionadas se reproduce segun el ajuste de la opticn de reproduccion.
8. Para deteter la reproduccion y volver a la vista del indice de imagenes en miniatura, mueva la palanca del zoom.

INSTALACION DE CYBERLINK MEDIASHOW4

CyberLink MediaShow4 es el software para editar fácilmente MPEG, AVI, y otros ARCHIVOS de video, imagenes fjas, asi comoarlo contenido para create un video.

Antes de empezar:

Salga de todos los programas de software que esté'utilizando.

(Compruebe que no haya ningún icono de otheras aplicaciones en la barra de estado.)

→

→
↓

←

←

• Si realiza la instalación del software que ya está instalado, se inicia la desinstalación.

En este caso, realice de nuevo la instalacion una vez finalizada la desinstalacion.

• Este manualsolerefierea la instalacion del softwareyal conexionde la PC. Para maderellesobre elsoftware,consulte"Onlinehelp/Readme"enelCDdeCyberLinkMediaShow4.

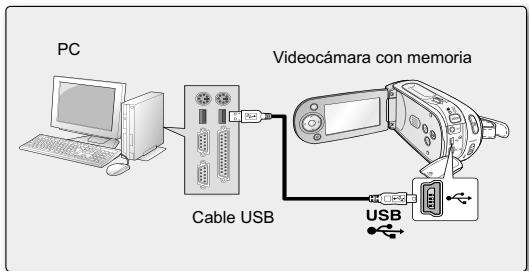

CONEXION DEL CABLE USB

Conecte el cable USB para copiar imágenes de video en un soporte de grabación en la PC y viceversa. Cuando el cable USB está connectado en modo Grabar / Reproducir, el producto cambiará inmediamente al modo USB.

1. Conecte la videocamera con memoria a la PC con el cable USB.

• No aplique una fuerza excessiva al insertar o extraer un conector USB.
• Inserte un conector USB tras comprobar que la direccion de su insertacion sea correcta.
• Se recomienda usar el adaptor de CA como fuente de alimentación en vez de la bateria.
• Al connectarse el cable USB, encender o apagar la videocamera causa averías en la PC.

conexión a otros dispositivos

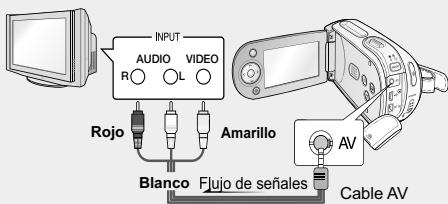

CONEXIONA UN TELEVISOR

• Para reproducir las grabaciones, el teovisor debe ser compatible con NTSC.
• Recomendamos usar como fuente de alimentación para la videocamera con memoria el adaptor de alimentación de CA.

Utilice el cable de AV suministrado para conectar la videocamera con memoria a un tevisor como se indica a continuacion:

1. Connect the end of the AV cable with the single plug to the AV jack of the memory camcorder.
2. Conecte elOTHERextremo con los cables de video (amarillo) e izquierda (blanco)/derecha (rojo) al televisor.

TV normal

Guía de—inicio=rápido

SC-MX20

SC-MX20B

SC-MX20H

SC-MX20L

SC-MX20R

SC-MX20C

SC-MX20CH
