SC-MX20EL - Caméscope SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Caméscope numérique
Résolution vidéo	720 x 480 pixels (SD)
Capteur	Capteur CMOS
Zoom optique	34x
Écran	Écran LCD de 2,7 pouces
Format d'enregistrement	AVI
Alimentation électrique	Batterie lithium-ion rechargeable
Dimensions approximatives	60 x 130 x 50 mm
Poids	400 g
Compatibilités	Compatible avec Windows et Mac
Type de batterie	Li-ion
Tension	3,7 V
Puissance	Consommation maximale de 5 W
Fonctions principales	Enregistrement vidéo, prise de photos, lecture multimédia
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter un service agréé pour réparations
Sécurité	Ne pas exposer à des températures extrêmes, éviter les chocs
Informations générales	Idéal pour les utilisateurs débutants, léger et facile à transporter

FOIRE AUX QUESTIONS - SC-MX20EL SAMSUNG

Comment allumer le SAMSUNG SC-MX20EL ?

Pour allumer le SAMSUNG SC-MX20EL, appuyez sur le bouton d'alimentation situé sur le dessus de l'appareil. Assurez-vous que la batterie est chargée.

Que faire si l'écran reste noir ?

Si l'écran reste noir, vérifiez que la batterie est correctement insérée et chargée. Essayez également de réinitialiser l'appareil en retirant la batterie pendant quelques secondes puis en la réinsérant.

Comment transférer des vidéos sur mon ordinateur ?

Pour transférer des vidéos, connectez le SAMSUNG SC-MX20EL à votre ordinateur à l'aide du câble USB fourni. Votre ordinateur devrait reconnaître l'appareil et vous pourrez copier les fichiers vidéo.

Pourquoi la caméra ne filme-t-elle pas en haute qualité ?

Assurez-vous que vous avez sélectionné la bonne résolution dans les paramètres de l'appareil. Vérifiez également que vous disposez d'une carte mémoire compatible et suffisamment d'espace libre.

Comment changer la carte mémoire ?

Pour changer la carte mémoire, éteignez l'appareil, ouvrez le compartiment de la carte mémoire, retirez l'ancienne carte et insérez la nouvelle en veillant à ce qu'elle soit bien en place.

Que faire si la batterie se décharge rapidement ?

Si la batterie se décharge rapidement, cela peut être dû à une utilisation intensive ou à une batterie vieillissante. Essayez de réduire la luminosité de l'écran et de désactiver les fonctionnalités non utilisées. Envisagez de remplacer la batterie si le problème persiste.

Comment nettoyer l'objectif de la caméra ?

Pour nettoyer l'objectif, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques qui pourraient endommager le verre.

L'audio de mes vidéos est de mauvaise qualité, que faire ?

Assurez-vous que le microphone n'est pas obstrué et que vous filmez dans un environnement calme. Vous pouvez également vérifier les paramètres audio de l'appareil.

Mon appareil ne se connecte pas au Wi-Fi, que faire ?

Vérifiez que le Wi-Fi est activé sur l'appareil et que vous êtes dans la portée du réseau. Redémarrez votre appareil et essayez de vous reconnecter.

Comment réinitialiser les paramètres d'usine ?

Pour réinitialiser les paramètres d'usine, accédez au menu des paramètres, recherchez l'option de réinitialisation et suivez les instructions à l'écran. Notez que cela supprimera toutes vos données.

MODE D'EMPLOI SC-MX20EL SAMSUNG

Guide de démarrage rapide

SC-MX20

SC-MX20B

SC-MX20H

SC-MX20L

SC-MX20R

SC-MX20C

SC-MX20CH

• Une copie (imprimée) du Démarriage rapide et un CD sont fournis avec le caméoscope. Pour plus de détails, reportez-vous au guide d'utilisation en format PDF sur le CD.

imaginez toutes les possibilités

Merci d'avoir acheté un produit Samsung.

Pour obtenir notre service complet, enregistrez votre produit sur le portail de

www.samsung.com/global/register

Votre nouveau camescope est distribué avec les accessoires ci-après. S'il manque un accessoire dans la boite de livraison, contactez le Centre de Service à la clientèle Samsung.
La forme exacte de chaque article peut varier selon le modele.

Bloc-piles (IA-BP85ST)	Adaptateur CA (TYPE AA - E9)	Câble téléphone	Câble USB
CD d'installation des logiciels	Guide d'utilisation sur CD	Guide de démarrage rapide	Socle de recharge*
Étui*	Mallette*

• Le contenu peut varier en fonction du lieu de vente de l'appareil.
• Les pièces et les accessoires sont disponibles chez votre revendeur Samsung le plus proche et auprès du centre de service technique.
  La carte mémoire n'est pas comprise.
  Il faut relier I'adaptateur secteur au socle lors de la connexion de periphériques externes à l'aide de ce même socle.
• Voitr camscope est foumi avec un manuel d'utilisation sur CD et un guide de demarrage rapide (imprimé). Pour obtenir des instructions plus détaillées, reportez-vous au manuel d'utilisation (PDF) contenu sur le CD.
  *En option):Cet accesaire est en option.Contactez Your revendeur Samsung le plus pres pour vous en procurer.

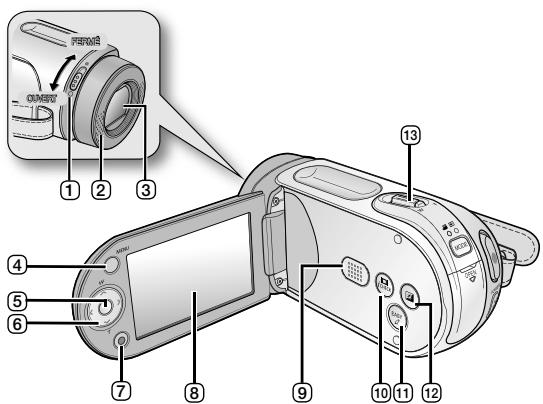

1 Commutateur d'ouverture/fermete de I'objet
2 Microphone interne
Objectif
④ Touche MENU
5 Touche OK
6 Touche de contrôle (////W/T)
⑦ Touche démar./arrêt d'enregistrement

8 Ecran ACL
Haut-parleur intégré
10 Touche 10/ iCHECK
11 Touche EASYQ
10 Touche de I'EGALISATEUR PARAMETRIQUE D'ACL) (24)
13 Molette de zoom (W/T)

Témoin de mode

(Enreg ( ) / Lecture ( )

9 Touche démar./ arrêt d'enregistrement

② Touche MODE

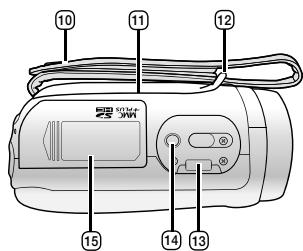

10 Dragonne

3 Prise du cable video

(1) Poignée pivotante

4 Prise USB

12 Agrafe de dragonne

5 Prise d'entrée CC (Entrée CC)

13 Fiche pour socle de recharge

6 Cache-prise

14 Emplacement pour trepied

Témoin de charge (CHG)

15 Cache de la carte mémoire et du bloc-piles

8 Touche POWER

BRANCHEMENT SUR UNE SOURCE D'ALIMENTATION

• Deux types de source d'alimentation peuvent être raccordés à votre caméoscope.

• N'utilIZE pas les adaptateursurs d'alimention compris sur d'autres apparciels.

• Le bloc-piles : utilisable lorsque vous filmez en extérieur.
  L'adaptateur CA : utilisable lorsque vous filmez en interieur ou pour la lecture.

Insertion du bloc-piles

1. Faites glisser le couvercle du logement du bloc-piles tel qu'illustré sur la figure.

2. Insérez le bloc-piles dans son logement jusqu'à ce que vous entendiez un léger déclic.

3. Prenez soit de bien orienter le logo SAMSUNG face vers le haut lorsque vous placez l'appareil, conformément à l'illustration.

4. Faites coulisser le couvercle du logement du bloc-piles pour le referrer.

Ejection du bloc-piles

1. Faites glisser le couvercle du logement du bloc-piles pour l'ouvrir et appuyez sur le bouton de verrouillage.
2. Poussez doucement le bouton de verrouillage du bloc-piles dans le sens indiqué sur l'illustration pour l'éjecter.
3. Retirez le bloc-piles dans le sens indiqué sur l'illustration.
4. Faites coulisser le couvercle du logement du bloc-piles pour le referrer.

Insertion

Ejection

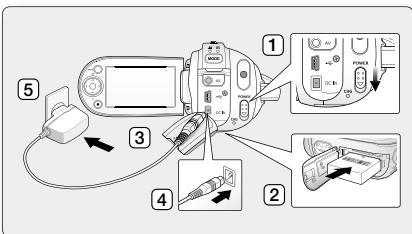

Charge du bloc-piles

1. Faites couilisser le commutateur POWER vers le bas pour eteindre l'appareil.
2. Soulevez l'écran ACL et insérez le bloc-piles dans le caméscope à mémoire flash.
3. Soulevez le cache prise DC IN/USB/AV.
4. Branchez l'adaptateur CA dans la prise DC IN du caméoscope à mémoire flash.

5. Branchez l'adaptateur d'alimentation CA sur une prise murale.

6. Le témoin orange CHG (sous charge) s'allume pour indiquer que le chargement est en cours.

7. Le témoin vert CHG (sous charge) s'allume lorsque le bloc-piles est complètement chargé.

8. À la fin du chargement, débranche l'adaptateur CA du caméoscope à mémoire flash.
   Si le bloc-piles est laissé dans son logement, il continue de se décharger, même lorsque le caméoscope à mémoire flash est hors tension. Nous vous conseillons desterolir le bloc-piles du caméoscope à mémoire flash.

à propos du support de stockage

SELECTION DU SUPPORT DE STOCKAGE (SC-MX20C/MX20CH UNIQUEMENT)

• Il est possible d'enregistrer sur la mémoire interne ou sur une carte mémoire. Vous doivent donc seLECTIONNER le support de stockage avant de lancer un enregistrement ou d'effectuer une lecture.

• Avant d'insérer ou de-retirer la carte mémoire, éteignez le caméscope.

• Appuyez sur la touche MENU.

La liste de menus s'affiche.

1. Appuyez sur la touche de contrôle (</>) pour sélectionner "Settings" (Réglage).
2. Appuyez sur la touche de contrôle (A/V) pour selectionner "Storage" (Mémoire), puis appuyez sur OK.
3. Appuyez sur la touche de contrôle ( / ) pour selectionner "Memory" (Mémo.) ou "Card" (Cart), puis appuyez sur OK.

"Memory" (Mémo.) : avec la mémoire intégrée
"Card" (Cart): avec la carte mémoire.

1. Appuyez sur la touche MENU pour quitter.

INSÉRER / ÉJECTER UNE CARTE MÉMOIRE

Insérer une carte mémoire

1. Éteignez le caméscope.
2. Faites couisser le cache fente sur la croite pour l'ouvrir.
3. Insérez la carte mémoire dans la fente et dans la direction indiquée par la flèche jusqu'à ce que vous entendiez un léger déclic.
4. Refermez le cache fente.

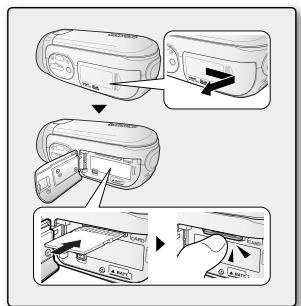

Ejecter une carte mémoire

1. Éteignez le caméscope.
2. Faites couisser le cache fente sur la croite pour l'ouvrir.
3. Poussez légèrement la carte mémoire vers l'intérieur jusqu'à ce qu'elle s'éjecte.
4. Sortez la carte mémoire de son département et refermez le cache fente.

L'ENREGISTREMENT DE VIDÉOS

Le camescope a mémoire flash vous offre deux touches marche/ arrêt de l'enregistrement. L'une est située à l'endos du camescope et l'autre sur l'écran ACL. Choisissez la touche marche/ arrêt de l'enregistrement en fonction de son utilisation.

1. Allumez le camescope.

2. Branchez une source d'alimentation sur le caméoscope à mémoire flash.
   (Un bloc-piles ou un adaptateur CA)

3. Faites coulisser le commutateur POWER vers le bas pour l'allumer.
4. Définissez le support de stockage ajustat.
   (SC-MX20C/MX20CH uniquement)
   (Si vous souhaitez enregistrer sur une carte mémoire, insérez-la maintainant.)

5. Réglez le commutateur de l'objet ouvert/fermé sur ouvert (O). - page 3

6. Reglez la mise au point du sujet sur l'écran ACL.

7. Appuyez sur la touche marche/arrêt de l'enregistrement.

8. Le témoin d'enregistrement ( Ⓒ ) s'affiche et l'enregistrement commence.

9. Si vous appuyez à nouveau sur la touche marché/arrêt de l'enregistrement

en cours d'enregistrement, le caméscope passe en mode pause d'enregistrement.

1. Éteignez le caméscope à la fin de l'enregistrement.

lecture

LECTURE DE VIDÉOS

L'index des vignettes vous permet de tracer rapidement un enregistrement video.

1. Allumez le caméscope à mémoire flash.

2. Faites coulisser le commutateur POWER vers le bas pour l'allumer.

3. Définissez le support de stockage ajustat. (SC-MX20C/MX20CH uniquement)

(Si vous souhaitez enregistrer sur une carte mémoire, insérez-la maintainant.)

1. Déployez l'écran ACL.

2. Ajustez la brillance ou la couleur de l'écran ACL.

3. Appuyez sur la touche MODE.

4. Bascule en mode de lecture video (▶).
   L'index des vignettes affiche les videoes enregistrés.

5. Appuyez sur la touche de contrôle (< / > / / ) pour selectionner la vente, puis appuyez sur OK.

6. Le menu des raccourcis de lecture s'affiche pendant quelques instants.

7. Le mode de lecture des images video sélectionnées est déterminé par le réglage "Play Option" (Option lect).
   Pour arreter la lecture et returner sur l'index des vignettes, deplacez le levier de zoom.

INSTALLATION DE CYBERLINK MEDIASHOW4

CyberLink MediaShow4 est un logiciel convivial pour effectuer le montage des fichiers video MPEG, AVI etc., des images figées et d'autres fichiers pour creer une video.

Avant de commencer: Quittez tous les programmes en cours.

(Assurez-vous qu'aucun autre programme n'apparait sur la barre d'etat.)

→

→
↓

←

←

• Si vous tentez d'installer le logiciel et qu'il est déjà installé, la désinstallation est lancée. Dans ce cas, réinstallé le logiciel lorsque la désinstallation sera terminée.
• Ce manuel n'expose que l'installation du logiciel et les raccords à un ordinateur. Pour plus de détails concernant ce logiciel, reportez-vous au guide d'aide en ligne "Online help/Readme" du CD CyberLink MediaShow4.

raccordement à un ordinateur

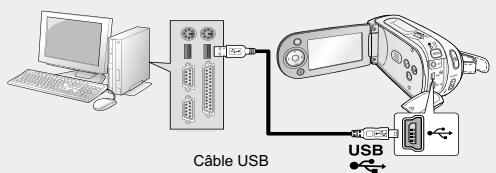

RACCORDEMENT DU CABLE USB

Raccordez le cable USB pour copier une video à partir d'un support de stockage vers un ordinateur et vice versa. Si le cable USB est branché en mode d'enregistrement ou de lecture, l'apparil passe automatiquement en mode USB.

1. Raccordez le camescope a mémoire flash à l'ordinateur à l'aide d'un cable USB.

• Ne tentez pas de force l'insertion ou l'extraction d'une fiche USB.
• Vérifiez la direction d'insertion de la fiche USB avant de l'insérer.
• Nous vous conseillons d'utiliser l'adaptateur CA comme bloc d'alimentation只想 que le bloc-piles.
• Allumer ou eteindre le camescope a memoire flash pendant que le cable USB est branché peut provoquer une defaillance de l'ordinateur.

Ordinateur Caméoscope à mémoire flash

raccordement à d'autres appareils

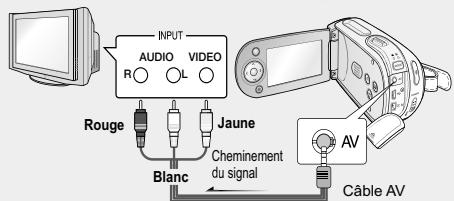

RACCORDEMENT À UN TÉLVISEUR

• Voiture teléviseur doit être compatible au format NTSC pour lui vos enregistements.
• Nous vous conseillons d'utiliser l'adaptateur CA pour alimenter le caméoscope à mémoire flash.

Utilise le cable AV compris pour raccorder le camscope au téléviseur comme suit :

1. Branchez la fiche unique du cable AV sur la prise AV du caméoscope à mémoire flash.
2. Branchez le bout avec les fiches video (jaune) et audio gauche (blanche) et droite (rouge) sur le téléviseur.

Téléviseur ordinaire
Caméoscope à mémoire flash
