Tipo de producto	Máquina de café empotrable automática
Marca	SMEG
Modelo	CMS4104N
Categoría	Horno empotrable (máquina de café)
Dimensiones (L x H x P)	595 x 455 x 455 mm (estimación)
Peso	25 kg
Alimentación	220-240 V ~ 50/60 Hz, 10A
Potencia nominal	1400 W (estimación)
Capacidad del depósito de agua	1,8 L (estimación)
Capacidad del depósito de granos	300 g (estimación)
Tipos de bebidas	Espresso, café largo, capuchino, latte macchiato, agua caliente
Sistema de espuma de leche	Lanza de vapor o jarra de leche integrada (según modelo)
Molinillo	Molino de muelas cónicas, ajustable en varios niveles
Presión de la bomba	15 bares (estimación)
Programas de limpieza	Limpieza automática, enjuague, descalcificación guiada
Funciones de seguridad	Apagado automático, protección contra sobrecalentamiento, seguridad infantil
Instalación	Empotrable en una columna o debajo de un horno con ventilador de refrigeración
Material de la carcasa	Acero inoxidable y vidrio (estimación)
Accesorios incluidos	Dosificador, cuchara, filtro de agua (según modelo)
Reparabilidad	Piezas de repuesto disponibles a través del servicio autorizado SMEG

Preguntas frecuentes - CMS4104N SMEG

¿Cómo instalar la máquina de café SMEG CMS4104N en un mueble?

La instalación debe ser realizada por un técnico calificado. Utilice los rieles proporcionados y fije firmemente la máquina en la columna. Asegúrese de que el mueble sea resistente al calor (mín. 65°C) y que el fondo esté abierto para la ventilación. Consulte el manual para las medidas precisas.

¿Cómo realizar el primer enjuague de la máquina?

Antes del primer uso, enjuague todos los accesorios desmontables con agua caliente. Luego, inicie un ciclo de enjuague automático siguiendo las instrucciones en la pantalla. Use agua fresca y potable.

¿Por qué la máquina muestra un mensaje de descalcificación?

La descalcificación es necesaria periódicamente para eliminar la cal. Siga las instrucciones en la pantalla o en el manual. Nunca apague la máquina durante la descalcificación. Use un producto descalcificador recomendado por el fabricante.

¿Cómo ajustar la molienda del café?

El ajuste del molino se realiza con la máquina extraída del mueble. Gire la rueda de ajuste: un ajuste más fino para un espresso intenso, más grueso para un café largo. Pruebe después de cada ajuste.

¿Qué hacer si la máquina no se enciende?

Verifique que la máquina esté enchufada y que el interruptor general (A23) en el lateral esté en posición I. Asegúrese de que el enchufe de red funcione. Si el problema persiste, contacte al soporte técnico.

¿Cómo limpiar la lanza de vapor?

Después de cada uso, purgue la lanza activando el vapor durante unos segundos. Limpie el exterior con un paño húmedo. Descalcifique regularmente la lanza según las instrucciones.

No sale agua caliente, ¿qué hacer?

Asegúrese de que el depósito de agua esté lleno y correctamente colocado. Verifique que el circuito no esté obstruido. Inicie un ciclo de enjuague. Si el problema persiste, contacte al servicio postventa.

¿Se puede usar café molido en lugar de granos?

Sí, la máquina generalmente está equipada con un compartimento para café molido. Use una dosis adecuada (una cuchara dosificadora). No ponga granos en este compartimento.

¿Cómo vaciar el recipiente de posos de café?

Abra la puerta frontal y retire el recipiente de posos. Vacíelo y límpielo con agua limpia. Vuelva a colocarlo hasta que encaje. El recipiente debe vaciarse regularmente para evitar obstrucciones.

¿La máquina es compatible con un descalcificador de agua?

No se recomienda usar agua descalcificada porque puede dañar la máquina. Use agua del grifo o agua embotellada con bajo contenido de minerales. El filtro de agua proporcionado puede instalarse para reducir la cal.

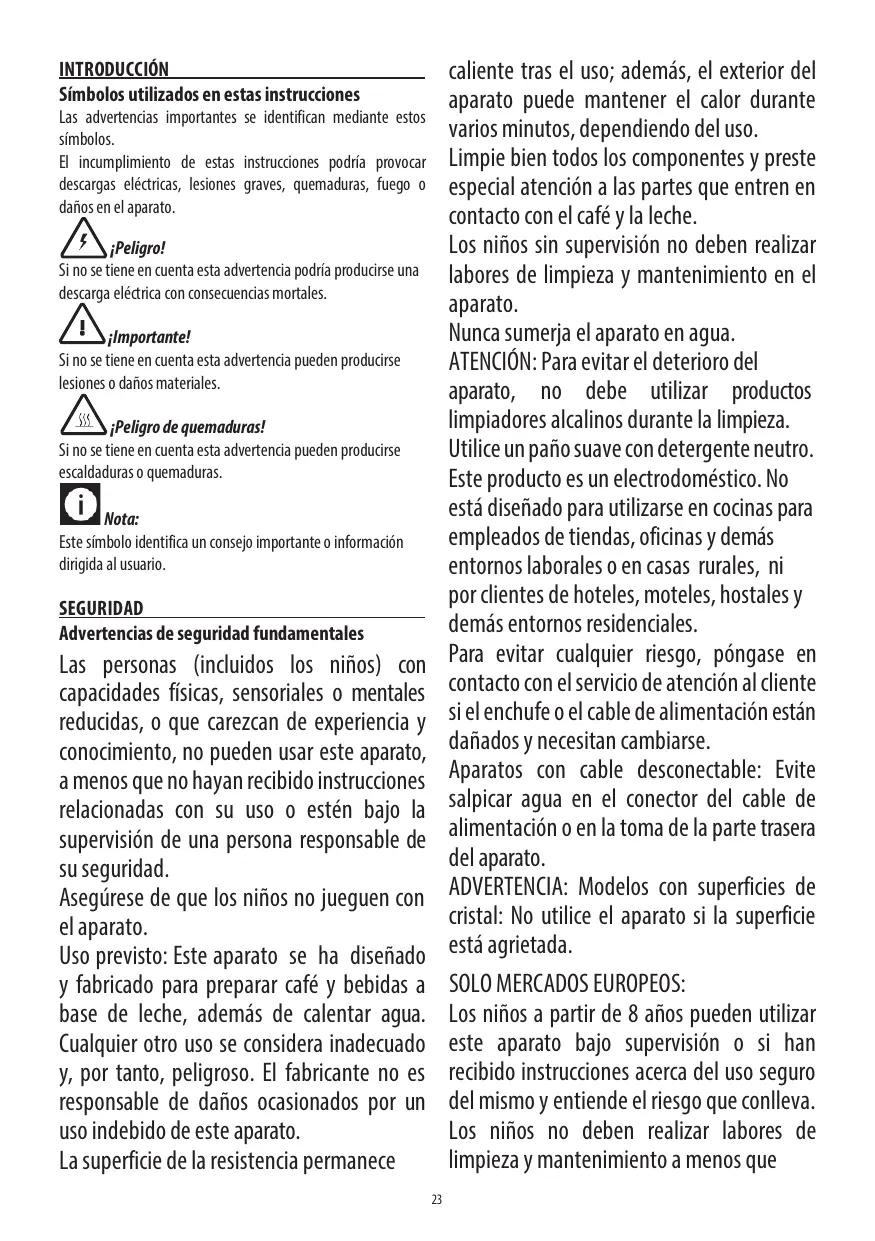

MANUAL DE USUARIO CMS4104N SMEG

Simbolos realizados en estas instrucciones

Las advertencias importantes se identifican mediante thesembolos.

El incumplimiento de estas instrucciones podía provocar descargas electricas, lesiones graves, quemaduras, fuego o daños en el aparato.

;Peligro!

Si no seiene en cuenta esta advertencia podra producirse una descarga electrica con consecuencias mortales.

Important!

Si no seiene en cuenta esta advertencia podereducirse lesiones o daños materiales.

iPeligro de quemaduras!

Si no seiene en cuenta esta advertencia pueda producirse escaldaduras o quemaduras.

Nota:

Este*simbolo identifica un consejo importante o informacion dirigida al usuario.

SEGURIDAD

Advertencias de seguidadfundamentales

Las personas (incluidos los niños) con capacities físicas, sensoriales o mentales reducidas, o que CAREZCAN de experiencia y conocimiento, no pueda usar este aparato, a menos que no hayan recibido instrucciones relacionadas con su uso o está bajo la supervisión de una persona responsable de su seguridad.

Asegúrese de que los niños no juguen con el aparato.

Uso previsto: Este aparato se ha disnado y fabricado para preparar café y bebidas a base de leche, además de calentar agua. Cualquier otherwise used to consider inadequado y, por tanto, peligioso. El fabricante no es responsable de días occasionados por un uso indefinido de este aparato.

La superficie de la resistencia permanece

caliente tras el uso; además, el exterior del aparato pueda sostener el calor durante variousamicutes,dependiendo del uso.

Limpie bien todos los componentes y preste especial atencion a las partes queuten en contacto con el cafe y la leche.

Los niños sin supervisión no deben realizar labores de limpieza y mantenimiento en el aparato.

Nunca sumerja el aparato en agua.

ATENCION: Para evaporar el deterioro del aparato, no debe utiliser productos limpiadores alcalinos durante la limpieza.

Utilice un paño suave con detergente neutro.

Este producto es un electrodomestico. No está Diseñado para utiliser se cocinas para empleados de tiendas, ofecinas ydemás enternos laborales o en casas rurales, ni porclientes de hoteles, moteles, hostales ydemás entornos residenciales.

Para evaporar cualquier riesgo,pongase en contacto con el service de atencion al cliente si el enchufe o el cable de alimentacion esta y necessitan cambiarse.

Aparatos con cable desconectable: Evite salpicar agua en el conector del cable de alimentacion o en la toma de la parte trasera del aparato.

ADVERTENCIA: Modelos con superficies de cristal: No utilize el aparato si la superficie está agrietada.

Los niños a partir de 8 años pueda usar este aparato bajo supervisión o si han recibido instrucciones acerca del uso seguro del mesmo y entienda el riesgo que conlleva. Los niños no deben realizar labores de limpieza y mantenimiento a menos que

tengan más de 8 años y estén vigilados. Mantenga el aparato y el cable fuera del alcance de los niños menos de 8 años.

Las personas (incluidos los niños) con capacities fisicas, sensoriales o mentales reducidas, o que CAREZCAN de experiencia y conocimiento, poder using este aparato bajo supervisión o si han recibido instrucciones acerca del uso seguro del mesmo y entiende el riesgo que conlleva.

Los niños no deben hacer con el aparato.

Desenchufe el aparato@m间隙 no lo utilise y antes de limpiarlo.

Las superficies marcadas con este symbolo se calientan durante el uso (solo en algunos modelos).

Feligro! Este aparato funciona con electricidad, por lo que es importante que respete las siguientes advertencias de seguridad:

No toque nunca el aparato con las manos mojadas.
No toque nunca el enchufe con las manos mojadas.
- Asegürese de que la toma empleada está accesible en todo momento para desconectar el aparato en caso necesario.
- Sujete el aparato por el enchufe solamente para desconectarlo de forma directa.
No tire nunca del cable, ya que podra做不到.
- Para desconectar por Completely el aparato, colocque el interruptor principal (A23) del lateral del aparato en la posicion0.
- Si el aparato está defectuoso, no intente repararlo. Apáguelo mediante el interruptor principal (A23), desconectelo de la toma de corriente ypongase en contacto con el serviceo de atencion al cliente.

! Important! Mantenga el embalaje (bolsas de plástico y espuma de poliestireno) lejos del alcance de los niños. RIESGO DE ASFIXIA. El aparato可以选择 contener piezas pequeñas. Es posible que haya que desmontaralgunas de estas piezas durante las operaciones delimpiezaymantenimiento.Manipule las piezas(PCueñas con cuidado y guardelas fauna del alcance de los niños.

Peligro de quemaduras. Este aparato produce agua caliente, por lo que pueda formarse vapor durante su funciona.

Evite el contacto con las salpicaduras de agua o de vapor caliente. Utilice las agarradas y los tiradores.

! Important! No se apuye en la cafeteria cuando se。，encuentre fauna del armario.

No ponga recipientes con liquidos o materiales corrosivos o inflamables encima del aparato. Coloque los accesos necessarios para preparar el café (por exemple, la medida) en el soporte especial. No apoye objetos grandes que能把an obstaculizar el movimiento ni objetos inestables en el aparato.

Evite que los niños y los animales se detongan o permanezcan cerca del aparato cuando este se extraiga del mueble.

Evite dejar laquina extraída del mueble cuando esta está en funciona.

Evite dejar laquina extraida del mueble cuando no haga falta. Instale laquina siguiendo lasindicaciones del manual para garantizar un sellado correcto durante la extracion del mueble.

! Important! No utilise el aparato despues de extraerlo. Asegürese de que el aparato está inactivo antes de extraerlo. La una exception se refiere al ajuste del molinillo de café, ya que hay que extraer antes laquina (consulte laSECTION "Ajuste del molinillo de café").

i Note: Utilice accesos y repuestos originales o recomendados por el fabricante.

!important! No apague laquina durante la descalcificacion.

Uso previsto

Este aparato está disnado y fabricado para preparar café y bebidas calientes. Cualquier otherwise is considera inadequado. Este aparato no es apto para uso comercial.

El fabricante no es responsable de días occasionados por un uso indebido de este aparato.

Este aparato puede instalarse encima de unorno empotrado si esteultimate dispone de ventilador de refrigeracion en la parte trasera (microondas con potencia maxima de 3kW

Limpieza y mantenimiento de materiales en contacto con alimentos

• La primera vez que utilise este aparato o cuando no se use durante más de 3 o 4 días, lave con agua caliente todos los accesorios extraibles que pueda entrada en contacto con

agua o leche.

• Si el aparato no se usa durante más de 3 o 4 días, lave los circuitos de agua como se describe en las instrucciones de uso antes de preparar la primera bebida.
• Debería realizar la limpieza automatística y el mantenimiento guiado de manière exhaustiva cuando se indique en la pantalla del aparato o mediante luces, según se describe en este manual.
• Lénela con agua fresca y potable.
• Vacie el depuesto del agua si el aparato no se usa durante mucho tiempo (vacaciones, etc.).
• Sustituya el agua si el aparato leva sin utiliser más de dos días.

Instalación del aparato

important!

• La instalación es responsable de un profesionalrialducido y debe realizarse de conformidad con lalegislation en vigor en el paises de instalacion (consulte la section "Instalacion integraidea").
• Los elementos del embalaje (bolsas de plástico, espuma de poliestireno yDEMAs) deben mantenerse fuera del alcance de los niños.
• No instale el aparato en lugares en los que la temperatura pueda descender hasta 0^ C o menos.
• Personalice la dureza del agua lo antes possible mediante las instrucciones de la sección "Dureza del agua".

Conexión del aparato

Pelicog! Compruebe que la tension de la fuente de alimentacion coincide con el valor indicado en la placacde datos del aparato.

Conecte el aparato a una toma de corriente con puesta a tierra eficaz y correctamente instalada, con intensidad nominal minima de 10 A.

Si la toma de alimentacion no coincide con el enchufe del aparato, Solicite a un profesionalrial significado que lo sustituya por othero del tipo adecuado. Para garantizar el complimiento de las normativas de seguidad,debte instalarse un interruptor omnipolar con una distancia minima de contactos de 3mm No utilise regetas ni prolongadores.

Important! La fuente de alimentacion debe

incorporar dispositivos de desconexión de seguridad que cumplan los reclamantes de instalación del País en cuestion.

Este aparato cumple el reglamento CE 1935/2004 sobre

materiales y articulos destinados

alimentos.

ELIMINACION

El aparato no debe desechaje junto con los residuos domesticos, sino que debe llevarse a un centro autorizo de separacion y reciclaje de residuos.

INSTALACION INTEGRADA

Compruebe que se dispone de las medidas minimas necessarias para instalar el aparato deforma correcta. La cafeteriaDebe instalarse en una columna, que debe estar firmamente sujeta a una pared con abrazaderas disponibles en los commercios.

Important!

• Important: Todas las operaciones de instalacion o mantenimiento deben realizarse con el aparato desconectado del suministro electrico.
• Los muebles de cocina que estén en contacto directo con el aparato deben ser resistentes al calor (65 °C min).
• Para garantizar una ventilación correcta,defer un hueco en la parte inferior del armario (consulte las medidas en la figura 1).
• Coloque los carriles de los laterales del armario como se muestra en la figura 2. Apriete los tornillos suministrados y luego extraigalos por complete.

Con la cafeteria instalada sobre el cajón calentador, utilise la parte superior de este como referencia para situar los carriles (fig. 2A).

En este caso, no trabra ninguna superficie sobre la que apoyar los carriles y no trabra que instalar el gancho.

• Fije el cable de alimentación con la abrazadora (fig. 3). El cable de alimentación debe tener una longitud sufficiente para permitir la extracción del aparato del mueble con el fin llenar el recipientido de café en grano.
  El aparato debe connectarse a tierra como se exige en la legislacion.
  Un electricista profesionalmente deude realizar las conexiones electricas segun las instrucciones.
• Coloque el electrodométrico sobre las guías (cuando ya está montadas en el mueble. Esto es para evitar que laística se Coloque sobre una superficie no adequúa para su uso), asegurándose de que los pernos estén bien introducidos en los lugares correspondientes al fijarlo con los tornillos suministrados (fig. 4). Cuando haya queaabustar la alta del aparato, utilise los discos distanciadores proportionsionados.
  Si es Neededo, alinee correctamente el aparato colocando

los espaciadores suministrados bajo del soporte o en los laterales de este (fig. 5-6).

• Para levantar el aparato por la parte delantera (max. 2 mm), gire el pasador como se muestra en la figura 7.
• El grosor del panel de fijación de las guías debe ser adecuado para los tornillos de fijación suministrados.
  El material del panel debe ser adecuado para el peso de laquina de aproximamente 25kg
