MANUAL DE USUARIO ORELIA 900 IX/VR 6043253 ROBLIN

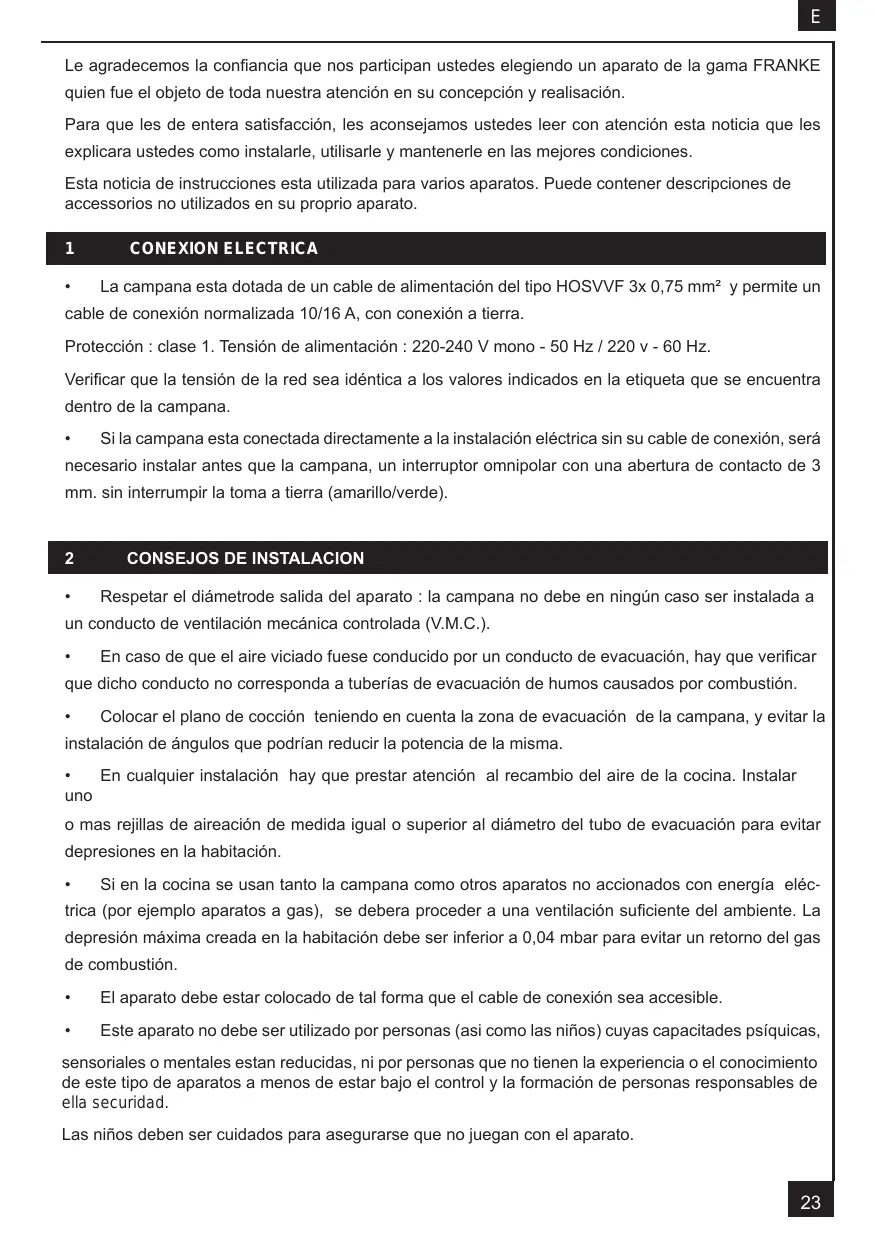

E Le agradecemos la confiancia que nos participan ustedes elegiendo un aparato de la gama FRANKE quien fue el objeto de toda nuestra atención en su concepción y realisación. Para que les de entera satisfacción, les aconsejamos ustedes leer con atención esta noticia que les explicara ustedes como instalarle, utilisarle y mantenerle en las mejores condiciones. Esta noticia de instrucciones esta utilizada para varios aparatos. Puede contener descripciones de accessorios no utilizados en su proprio aparato. 1 •

CONEXION ELECTRICA La campana esta dotada de un cable de alimentación del tipo HOSVVF 3x 0,75 mm² y permite un

cable de conexión normalizada 10/16 A, con conexión a tierra. Protección : clase 1. Tensión de alimentación : 220-240 V mono - 50 Hz / 220 v - 60 Hz. Verificar que la tensión de la red sea idéntica a los valores indicados en la etiqueta que se encuentra dentro de la campana. •

Si la campana esta conectada directamente a la instalación eléctrica sin su cable de conexión, será

necesario instalar antes que la campana, un interruptor omnipolar con una abertura de contacto de 3 mm. sin interrumpir la toma a tierra (amarillo/verde).

CONSEJOS DE INSTALACION Respetar el diámetrode salida del aparato : la campana no debe en ningún caso ser instalada a

un conducto de ventilación mecánica controlada (V.M.C.). •

En caso de que el aire viciado fuese conducido por un conducto de evacuación, hay que verificar

que dicho conducto no corresponda a tuberías de evacuación de humos causados por combustión. •

Colocar el plano de cocción teniendo en cuenta la zona de evacuación de la campana, y evitar la

instalación de ángulos que podrían reducir la potencia de la misma. • En cualquier instalación hay que prestar atención al recambio del aire de la cocina. Instalar uno o mas rejillas de aireación de medida igual o superior al diámetro del tubo de evacuación para evitar depresiones en la habitación. •

Si en la cocina se usan tanto la campana como otros aparatos no accionados con energía eléc-

trica (por ejemplo aparatos a gas), se debera proceder a una ventilación suficiente del ambiente. La depresión máxima creada en la habitación debe ser inferior a 0,04 mbar para evitar un retorno del gas de combustión. •

El aparato debe estar colocado de tal forma que el cable de conexión sea accesible.

Este aparato no debe ser utilizado por personas (asi como las niños) cuyas capacitades psíquicas,

sensoriales o mentales estan reducidas, ni por personas que no tienen la experiencia o el conocimiento de este tipo de aparatos a menos de estar bajo el control y la formación de personas responsables de ella securidad. Las niños deben ser cuidados para asegurarse que no juegan con el aparato.

INSTALACION DEL APARATO La instalación y conexión debe ser realizada por un instalador autorizado *. (*) No respetar dicha condición llevara a la anulación de la garantía del fabricante y de todos los recursos en caso de accidente. Cuidado : Tener cuida utilizar las clavijas adaptadas al soporte, informarse con los fabricantes, si es necesario hacer un sellado. La sociedad abandona toda responsabilidad en caso de fijación defectuosa debe a la perforación y unión con espigas de madera. 1)

Efectuar todas las operaciones numeradas de 1 a 16 como describe a partir de la página 46.

Colocación del cuerpo de la campana: Antes de iniciar a colocar la campana hay que regular las placas de sujeción Vr girando hasta el tope en el sentido de las agujas del reloj los tornillos de regulación (Fig.3a & b): Enganchar la campana con los dos tornillos 1 de 4,2x44,4 que hemos colocado anteriormente (Punto 12). Sujetar los tornillos dejando un espacio de 5-6 mm necesario para poder enganchar el cuerpo de la campana. Se pueden realizar pequeños ajustes mediante los tornillos de regulación de la campana. La campana puedetener una excursión máxima de 16 mm. Nivelar la campana girando los tornillos de regulación y apretar el resto de los tornillos. Conexión aspirante o filtrante

•Conexión aspirante: a- Poner en sitio la valvula anti rechazo ( Rep.8) en la salida del aparato ( Rep.6) y instalar el tubo flexible (Fig. 5) de la evacuación externa y la salida del aparato (Rep. 6). Fijar todo junto con abrazaderas o con cinta adhesiva apropriadas. b- Conectar las enchufes. c- Comprometer el borde superior del alto chimenea en las rajas del apoyo (Apartado 17) y clip la parte inferior. Ensanchar ligeramente las faldas laterales de la chimenea (Fig. 5 - Rep. 7a) y engancharlas detras de las placas 2 dejandolas volver a su posición inicial. Sujetar la chimenea (7a) a las placas Rep. 2. Colocar de forma similar la chimenea (7b) entre la chimenea (7a) y la campana Rep. 5. •Conexión filtrante: a- Fijar el soporte Rep. 4 del deflector con el soporte de la chimenea (Fig. 7). El aire filtrado vuelve a ser introducido en el ambiente a través de las rejillas laterales situadas en la chimenea superior 7a. Unir un tubo a la salida redonda del difusor, apretando hacia abajo y colocar de la misma manera el empalme R (asegurarse de que en el empalme R estén colocadas las dos prolungaciones filtrantes G). Asegurarse de que la altura de las piezas montadas R+G corresponda a la altura de la salida de la chimenea (Fig. 7). b- Conectar la tuberia suministrada con los tubos de los difusores. En caso de necesidad, recortar la tuberia a la longitud deseada y conectarla a los tubos del motor ( Fig. 7). Fijar todo junto con abra-

E zaderas o con cinta apropriadas. c- Conectar las enchufes. d- Colocar los cartuchos de carbón activo en los alojamientos preparados para dicho fin, y que están situados dentro de los filtros metálicos (Fig. 8). e- Ensanchar ligeramente las faldas laterales de la chimenea (Fig. 7 - Rep. 7a) y engancharlas detras de las placas 2 dejandolas volver a su posición inicial. Sujetar la chimenea (7a) a las placas Rep. 2. Colocar de forma similar la chimenea (7b) entre la chimenea (7a) y la campana Rep. 5. 4

FUNCIONAMIENTO A) CONFIGURACIÓN Evacuación exterior o de reciclaje: Su campana está programada para funcionar con evacuación de humos exterior. Si usted prefiere cambiarla a modo de reciclaje, deberá imperativamente configurarla siguiendo estos pasos: Puesto a modo de reciclaje : (el aire esta filtrado antes devolver en la cocina) : Motor y luz apagados, apretar el botón (+) hasta el parpardeo de los 5 LEDS : Dos parpadeos de los 5 LEDS indicará la memorización de la puesta en marcha del modo reciclaje. Retorno a modo de evacuación : (el aire esta filtrado antes su evacuación al exterior de la vivienda.) : Motor y luz apagados, apretar el botón (+) hasta el parpardeo de los 5 LEDS : Un parpadeo de los 5 LEDS indicará la memorización de la puesta en marcha del modo evacuación exterior. B) FUNCIONES DE BASE Alumbrado: Su puesta en marcha se efectúa apretando el botón 1 (luz). El LED 1 mostrará si el alumbrado está o no en marcha. Motor: Su puesta en marcha se efectúa apretando el botón 2 (motor). Existe la posibilidad de modificar la aspiración de la campana con la ayuda de los botones de velocidad + y velocidad -, apretando sobre el botón elegido hasta que la velocidad alcanzada sea la deseada. El nivel de velocidad se visualiza a través de los LEDS 2, 3, 4 que se encienden al mismo tiempo que van pasando las velocidades: LED 2 = NIVEL MÍNIMO LED 2 Y 3 = NIVEL INTERMEDIO LED 2, 3 Y 4 = NIVEL MÁXIMO La aspiración máxima puede obtenerse también apretando directamente el botón de velocidad máxima (5).

E C) FUNCIONES COMPLEMENTARIAS INDICACIÓN DE SATURACIÓN DE LOS FILTROS METÁLICOS : Al cabo de 200 horas de funcionamiento un breve parpadeo del LED 1 indicará que los filtros metálicos deben limpiarse (ver párrafo de mantenimiento). Para acceder a la puesta a cero de la función de aviso de saturación de filtros, la luz deberá estar apa gada y el motor parado. Apretar el botón (+) durante 3 ó 4 segundos. El parpadeo de los LEDS 2, 3, 4 y 5 confirmará la puesta a cero. INDICACIÓN DE SATURACIÓN DE LOS FILTROS DE CARBÓN : Al cabo de 400 horas de funcionamiento, 2 breves parpadeos del LED 1 indicarán que debe reemplazar los filtros de carbón y limpiar de nuevo los metálicos. Para activar la función de indicación de saturación de los filtros de carbón, la luz tendrá que estar apa gada y el motor parado. Apretar el botón (+) durante 10 segundos: 1 parpadeo de los LEDS 1, 2, 3, 4, y 5 = función desactivada. 2 parpadeos de los LEDS 1, 2, 3, 4, y 5 = función activada. El método para cambiar el cartucho está indicado en el párrafo 3 (Reciclaje). CONFIGURACIÓN DEL PONIENDO EN MARCHA DE LA TELEMANDA : Su campana está programada para funccionar sin recepción telemanda. Si desea usted utilisarla con la telemanda, es necesario configurar la campana siguiendo estos pasos : Motor y luz apagados , apretar el botón 1 (luz) hasta el parpadeo de la LED 1 : Dos parpadeos de la LED 1 indicará la activación de la telemanda. Un parpadeo de la LED 1 indicará la desactivación de la telemanda. Es necessario equipar el telemendo con las pilas estandares LR03-AAA dimensión 1.5 V zinc-carbono alcalinas .Estas pilas deberían asegurar un uso óptimo de larga duración. Estas pilas deben estar posicionadas corectamente y pueden estallar en caso de exposición al calor. No echar en el fuego. A fin de preservar el medio ambiente, le agradecemos descargar estas pilas en un contenedor apropriado. 5 •

CONSEJOS DE UTILIZACIÓN Para obtener una eficacia máxima de aspiración de humos o vapores, ponga en marcha la campana

5 minutos antes y después de la cocción de los alimentos. La primera velocidad la aconsejamos para las cocciones a fuego lento y para salsas. La segunda para las cocciones más largas, parrilladas y fritos. La tercera está indicada para las cocciones con una gran emanación de grasa y vapor. •

IMPORTANTE – JAMÁS FLAMBEAR NINGÚN ALIMENTO BAJO LA CAMPANA.

No dejar jamás los fogones prendidos (llama viva) mientras la campana esté encendida. •

Los fritos necesitan una vigilancia permanente, el aceite recalentado podría producir llama.

MANTENIMIENTO Desconectar el cable de alimentación de la campana para proceder a cualquier intervención técnica. La campana ha sido concebida de manera a facilitar al máximo las operaciones de mantenimiento , sinónimo de buen funcionamiento y rendimiento de la campana en el tiempo. .

Limpieza de los filtros metálicos

Es indispensable proceder a una LIMPIEZA REGULAR de los filtros a mano (con un detergente líquido con agua templada y aclarado) o en el lavavajillas (cada dos meses, más o menos, para una utilización normal). .

Limpiar regularmente la carcasa utilizando detergentes no abrasivos y una esponja ligeramente húmeda. No utilice jamás esponjas o trapos empapados. No introduzca ningún objeto, ni las manos, en la apertura para la evacuación del aire. .

Conducto de evacuación

Verificar cada 6 meses el buen flujo del aire viciado. Observar las prescripciones reglamentarias locales sobre la evacuación del aire viciado. .

Antes de cualquier intervención en la campana, ponga el interruptor de encendido de luces en posición apagado. No superar la potencia indicada y no cambiar el tipo de lámpara. 7 •

GARANTIA Y ASISTENCIA TECNICA En caso de anomalías en su funcionamiento, avisar a su instalador el cual deberá verificar el aparato

y su instalación. En el caso de que el cable estuviera dañado, deberá ser sustituido únicamente por un centro de reparaciones autorizado por el fabricante, puesto que las reparaciones prevén la utilización de componentes propios. •

Soltar el cable de conexión del aparato.

Exigir siempre la utilización de piezas de recambio originales, máxime cuando el no respeto a esta

afirmación podrá comprometer la seguridad del aparato y poner fin al contrato de la garantía. •

Para pedir las piezas de recambio, indicar el numero del aparato que se encuentra en la etiqueta

Sera necesaria la factura de compra para la aplicación de la garantia.

Dicha garantia no cubre : - La iluminación: lámparas a la incandescencia, halógenas. - Los filtros. En cuanto que son considerados como materiales de consumo.

NOTA Este aparato esta en conformidad con la norma europea en relación con baja tensión 2006/95/CE de la securidad electrica y a las normas europeas 2004/108/CE en relatión con la compatibilad electromagnetica y C.E.E 93/68 en relación con la marcación CE.

Cuando vea este símbolo

de una papelera con ruedas tachada junto a un producto, esto significa

que el producto está bajo la Directiva Europea 2002/96/EC.Su producto ha sido diseñado y fabricado con materiales y componentes de alta calidad, que pueden ser reciclados y reutilizados. Deberá informarse sobre el sistema de reciclaje local separado para productos eléctricos y electrónicos.Siga las normas locales y no se deshaga de los productos usados tirándolos en la basura normal de su hogar. El reciclaje correcto de su producto usado ayudará a evitar consecuencias negativas para el medio ambiente y la salud de las personas. 9

CONSEJOS PARA EL AHORRO DE ENERGIA.

Cuando se comienza a cocinar, accionar la campana a la velocidad minima para controlar la humedad y eliminar los olores de cocina. Utilizar la velocidad intensiva solo cuando sea estrictamente necessario. Aumenta la velacidad de la campana solo cuando lo requiera la cantidad de vapor. Mantener limpio el filtro o los filtros de la campana para optimizar la eficiencia antigrasa y antiolores.
