GEBRUIKSAANWIJZING ORELIA 900 IX/VR 6043253 ROBLIN

Schakel de afzuigkapop de laagste snelheid in wanner u met koken begint om de vochtigheidsgraad te regelen en kookluchtjes te verwijderen. Gebruik de hoogste snelheid alleen wanner dit bestist noodzakelijk is. Verhoog de snelheid van de afzuigkap alleen wanner de hoeveelheid damp dit vereist. Houd het filter/de filters van de afzuigkap schoon om de vetfilterings-en geurfilteringefficiëntie te optimaliseren.

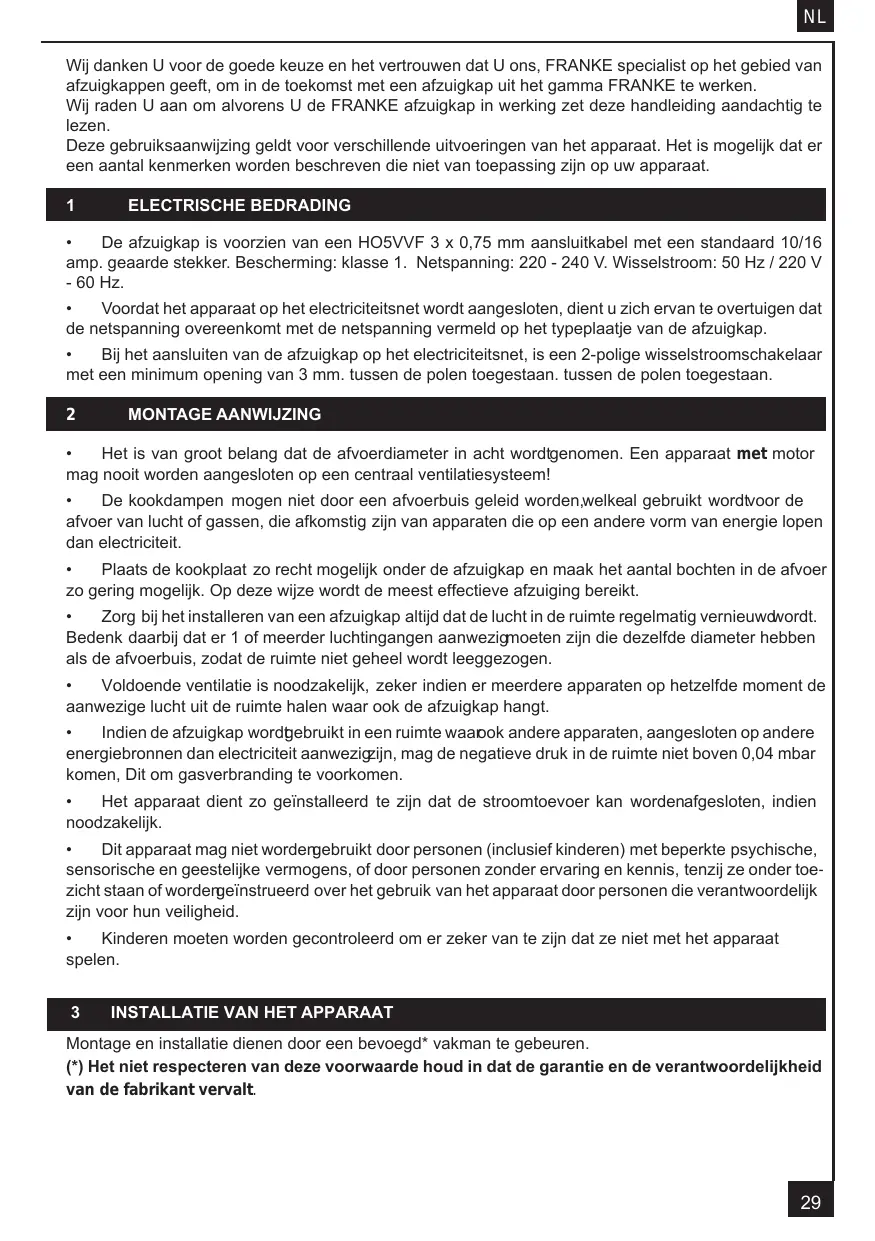

NL Wij danken U voor de goede keuze en het vertrouwen dat U ons, FRANKE specialist op het gebied van afzuigkappen geeft, om in de toekomst met een afzuigkap uit het gamma FRANKE te werken. Wij raden U aan om alvorens U de FRANKE afzuigkap in werking zet deze handleiding aandachtig te lezen. Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat. 1

ELECTRISCHE BEDRADING

• De afzuigkap is voorzien van een HO5VVF 3 x 0,75 mm aansluitkabel met een standaard 10/16 amp. geaarde stekker. Bescherming: klasse 1. Netspanning: 220 - 240 V. Wisselstroom: 50 Hz / 220 V - 60 Hz. • Voordat het apparaat op het electriciteitsnet wordt aangesloten, dient u zich ervan te overtuigen dat de netspanning overeenkomt met de netspanning vermeld op het typeplaatje van de afzuigkap. • Bij het aansluiten van de afzuigkap op het electriciteitsnet, is een 2-polige wisselstroomschakelaar met een minimum opening van 3 mm. tussen de polen toegestaan. tussen de polen toegestaan. 2

• Het is van groot belang dat de afvoerdiameter in acht wordtgenomen. Een apparaat met motor mag nooit worden aangesloten op een centraal ventilatiesysteem! • De kookdampen mogen niet door een afvoerbuis geleid worden,welkeal gebruikt wordtvoor de afvoer van lucht of gassen, die afkomstig zijn van apparaten die op een andere vorm van energie lopen dan electriciteit. • Plaats de kookplaat zo recht mogelijk onder de afzuigkap en maak het aantal bochten in de afvoer zo gering mogelijk. Op deze wijze wordt de meest effectieve afzuiging bereikt. • Zorg bij het installeren van een afzuigkap altijd dat de lucht in de ruimte regelmatig vernieuwdwordt. Bedenk daarbij dat er 1 of meerder luchtingangen aanwezigmoeten zijn die dezelfde diameter hebben als de afvoerbuis, zodat de ruimte niet geheel wordt leeggezogen. • Voldoende ventilatie is noodzakelijk, zeker indien er meerdere apparaten op hetzelfde moment de aanwezige lucht uit de ruimte halen waar ook de afzuigkap hangt. • Indien de afzuigkap wordtgebruikt in een ruimte waarook andere apparaten, aangesloten op andere energiebronnen dan electriciteit aanwezigzijn, mag de negatieve druk in de ruimte niet boven 0,04 mbar komen, Dit om gasverbranding te voorkomen. • Het apparaat dient zo geïnstalleerd te zijn dat de stroomtoevoer kan wordenafgesloten, indien noodzakelijk. • Dit apparaat mag niet wordengebruikt door personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of wordengeïnstrueerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veiligheid. • Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen. 3

INSTALLATIE VAN HET APPARAAT Montage en installatie dienen door een bevoegd* vakman te gebeuren. (*) Het niet respecteren van deze voorwaarde houd in dat de garantie en de verantwoordelijkheid van de fabrikant vervalt.

NL Let op! Zorg dat u pluggen gebruikt die geschikt zijn voor het type wand. Vraag advies aan de fabrikant. Indien nodig vastmetselen. Wij zijn niet aansprakelijk in geval van defecte bevestiging veroorzaakt door de in de muur gemaakte boorgaten en de gebruikte pluggen. 1)

Alle genummerde verrichtingen van 1 tot 16 uitvoeren zoals vanaf daar bladzijde 46 beschrijft.

Montage van de wasemkap: Alvorens de installatie te beginnen moeten de steunbeugels Vr worden ingesteld, door de stelschroeven met de klok meet te draaien tot ze niet verder kunnen (Fig. 3a & b).Haak de wasemkap vast ter hoogte van de twee schroeven 1 van 4,2 x 44,4 die tevorenaangebracht zijn (punt 12). Bevestig de schroeven en laat een ruimte van 5-6 mm vrij, die nodig is voor het vasthaken van de wasemkap. Kleine bijstellingen zijn mogelijk met de stelschroeven van de wasemkap. De wasemkap mag een maximale uitslag hebben van 16 mm. Hang de wasemkap waterpas door de stelschroeven te draaien en span de schroeven volledig.

Aansluiting in de afzuigende of filterende versie :

Aansluiting voor afzuiging a- Plaats de terugslagklep (8) op de uitgang van het apparaat (6) en de wasemkap kan worden verbonden met de externe leidingen door middel van eenstarre of buigzame leiding Ø 150 mm Fig. 5 - Rep. 6. b- Verwijder de vetfilters (zie par. «Onderhoud») en verzeker u ervan dat de stekker van de voedingskabel goed in de contactdoos van de afzuigkap is gestoken Fig. 4. Voordat de schachten op de afzuigkap worden bevestigd, dienen eerst de elektrische verbindingen te worden geïnstalleerd, zoals omschreven in het hoofdstuk ELEKTRICITEIT. Wanneer de elektrische verbindingen zijn gemaakt moet de verlichting en de motoren worden getest. c- Bovenstuk van de schouw : De hogere kant van de bovenstuk in de spleten van de steun (Punt 17) en clip verplichten het lagere deel. De twee zijplaten enigszins openen Fig. 5 - Rep. 7a, ze vasthakenachter de beugels 2 en ze weer zo ver mogelijksluiten. d- Onderstuk van de schouw : De twee zijplaten van de schouw enigszins openen Fig. 5 - Rep. 7b, ze vasthaken tussen het bovenstuk van de schouw en de wand en ze weer zo ver mogelijk sluiten. Aansluiting voor filtering a- Installeer het verbindingsstuk 4 in de draagbeugel 2. Verzeker u ervan dat de uitlaat van de verlengstukken van het verbindingsstuk G zowel horizontaal als verticaal correspondeert met de mondstukken van de schouw. b- Sluit het 150 mm. afvoerkanaal tussen de motor en de kanaalsplitser aan, zoals aangegeven in Fig. 7 en borg deze met afvoerkanaal klemmen, of zelfklevend tape. c- Verwijder de vetfilters (zie par. «Onderhoud») en verzeker u ervan dat de stekker van de voedingskabel goed in de contactdoos van de afzuigkap is gestoken Fig. 4. Voordat de schachten op de afzuigkap worden bevestigd, dienen eerst de elektrische verbindingen te worden geïnstalleerd, zoals omschreven in het hoofdstuk ELEKTRICITEIT. Wanneer de elektrische verbindingen zijn gemaakt moet de verlichting en de motoren worden getest. d- Plaats de charbon filters doormiddel van de tap A (Fig. 8). e- Bovenstuk van de schouw : De hogere kant van de bovenstuk in de spleten van de steun (Punt 17) en clip verplichten het lagere deel. De twee zijplaten enigszins openen Fig. 7 - Rep. 7a, ze vasthakenachter de beugels 2 en ze weer zo ver mogelijksluiten. f- Onderstuk van de schouw : De twee zijplaten van de schouw enigszins openen Fig.7 - Rep. 7b, ze vasthaken tussen het bovenstuk van de schouw en de wand en ze weer zo ver mogelijk sluiten.

BEDIENIEG A) CONFIGURATIE

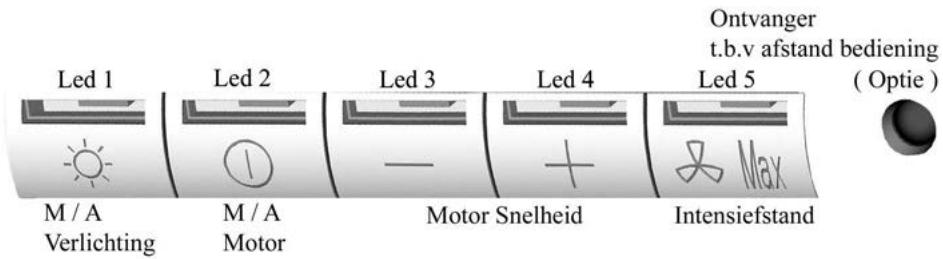

NL Uitgang naar buiten of recyclage Standaard is uw afzuigkap geprogrammeerd om zijn afvoer naar buiten te hebben, wenst U deze op recyclage te zetten dient U dit te programmeren. Starten van recirculatie (de vervuilde lucht wordt door de schouw gevoerd via de vetfilters en de koolstoffilters en komt terug in de keuken door de roosters in de schacht). Druk op de “+” toets (de motor en de verlichting zijn uitgeschakeld- ‘OFF’) totdat de 5 ledjes twee keer knipperen om te bevestigen dat de wasemschouw gebruiksklaar is voor recirculatie. Omzetten naar afzuiging (de wasemschouw is geschikt voor luchtafvoer naar buiten). Druk op de “+” toets (de motor en de verlichting zijn uitgeschakeld - ‘OFF’) totdat de 5 ledjes één keer knipperen om te bevestigen dat de wasemschouw gebruiksklaar is voor afvoer naar buiten. B) BASISFUNCTIES Verlichting : Zet de verlichting aan door op toets 1 te drukken Motor : Zet de kap in dienst door op toets 2 te drukken, met behulp van de – en + toets regelt U het afzuigvermogen van de afzuigkap. Door één van deze toetsen ingedrukt te houden zal de afzuigkap meer of minder vermogen krijgen. Led 2 = minimum afzuigvermogen ( bij weinig rook & damp) Led 2 & 3 = normaal afzuigvermogen Led 2 & 3 & 4 = hoog afzuigvermogen ( bij veel rook & damp) Door op toets 5 te drukken zet U de afzuigkap in de intensief stand, het volle vermogen wordt nu gebruikt. C) BIJKOMENDE FUNCTIES Indicatie verzadiging van de metaal filters : Na ongeveer 200 uren gebruik zal er een Led 1 kort oplichten om aan te geven Dat de metaal filters dienen gereinigd te worden. ( zie onderhoud) Om deze functie terug te resetten laat U het licht branden en moet de motor afstaan Druk vervolgens op de + toets gedurende 3 à 4 seconden. Het oplichten van de led 1, 2, 3, 4 & 5 bevestigen het op nul zetten van deze functie. Indicatie verzadiging van de carbon filters : Na ongeveer 400 uren gebruik zal er een Led 1 kort 2 maal oplichten om aan te geven dat de carbon filters dienen vervangen te worden. Om deze functie terug te resetten laat U het licht branden en moet de motor afstaan Druk vervolgens op de + toets gedurende 10 seconden. Voor vervanging van de carbon filters (zie recyclage) leds 1, 2, 3, 4 & 5 lichten 1 maal op = functie niet meer in dienst. leds 1, 2, 3, 4 & 5 lichten 2 maal op = functie is in dienst. Instellingen voor gebruik van afstandbediening : De wasemschouw is uitgevoerd met een sensor voor een afstandbediening. Om deze mogelijkheid in te stellen, kan de functie worden geactiveerd: Door led ‘1’ (verlichting) in te drukken terwijl de motor en de verlichting uit staan, totdat led 1 knippert, dit geeft aan dat de functie in werking is. Eén keer knipperen van led 1 betekent functie staat uit - ‘OFF’. Twee keer knipperen van led 1 betekent functie aan –‘ON’. Let op! De afstandbediening werkt op standaard LR03-AAA1.5 volt zink-alkaline batterijen zoals. Deze batterijen zorgen voor een goede stroomvoorziening gedurende het gebruik van de afstandbediening. De batterijen moeten op de juiste wijze worden vernietigd en nooit worden blootgesteld aan hitte.

NL Nooit in het vuur gooien. Zorg voor het milieu en deponeer de batterijen in de chemobak. 5 •

GEBRUIKSADVIES Om een optimale afzuiging van de kookdampen te realiseren is het aan te bevelen om het apparaat

voor het koken in te schakelen en enige tijd aan te laten nadat het eten bereid is. Voor voedsel dat weinig damp ontwikkelt, is een lagere afzuigsnelheid voldoende. •

Zeer belangrijk : flambeer nooit een gerecht onder de afzuigkap!

Bij het gebruik van een gaskookplaat en een in werking zijnde afzuigkap, mogen de branders nooit branden zonder dat deze afgedekt worden door een pan. Schakel het gas uit, of zet het op de laagste stand wanneer de pan verwijderd wordt. • Frituurpannen dienen altijd onder toezicht gehouden te worden, aangezien oververhit vet tot brand kan leiden in de afzuigkap. 6

ONDERHOUD Schakel de stroomtoevoer altijd uit indien er onderhoud aan wordt gepleegd. Het apparaat is op een dermate manier ontworpen dat het schoonmaken ervan op zeer eenvoudige wijze kan worden uitgevoerd, waardoor het langer mee gaat. • Verwijderen van de filters: De filters dienen regelmatig gereinigd te worden in overeenstemming met het gebruik. Ze kunnen handmatig worden schoongemaakt d.m.v. een warm sopje waarin de filters worden gespoeld, of in de afwasmachine. Deze maatregel voorkomt het gevaar van brand. • Behuizing: Gebruik geen natte doeken om de behuizing te reinigen. Het gebruik van een milde zeep in combinatie met een vochtige doek wordt aangeraden. Steek geen handen of andere objecten in de luchtinlaat. • Afvoerkanaal: Controleer ieder half jaar of het afvoerkanaal niet verstopt is conform de lokale regels t.a.v. luchtafvoerkanalen. • Verlichting: Voordat eventuele reparatiewerkzaamheden aan het appararaat mogen worden uitgevoerd, dient de lichtschakelaar te worden uitgeschakeld. Gebruik geen sterkere lampen en verander niet van type. 7 •

AFTER SALES SERVICE In het geval dat de afzuigkap niet goed functioneert, dient u uw installateur te raadplegen. Deze

kan de aansluitingen van het apparaat controleren. • Indien de stroomkabel beschadigd is, kan deze uitsluitend worden vervangen door een erkende installateur, aangezien speciaal gereedschap vereist is. •

Schakel in ieder geval de stroomtoevoer af.

• Indien u onderdelen wilt bestellen dient het nummer van het apparaat vermeld te worden. Dit nummer bevindt zich op het identificatieplaatje dat op de afzuigkap geplaatst is. •

Om aanspraak op de fabrieksgarantie te maken, dient de aankoopnota overlegd te worden.

• De garantie termijn gaat in op datum van uw factuur. Hou deze steeds bij de hand bij eventuele service. Onze garantie dekt geen vervanging van : - lampen, halogeenspots - filters

OPMERKINGEN Dit apparaat voldoet aan de Europese Laagspanningsrichtlijn 2006/95/EEG inzake de elektrische veiligheid en aan de Europese normen 2004/108/EEG inzake de elektromagnetische compatibiliteit en 93/68/EEG inzake de CE markering. Wanneer het symbool van een doorstreepte vuilnisemmer op wielen op een product is bevestigd,betekent dit dat het product conform is de Europese Richtlijn 2002/96/EC.Uw apparaat werd ontworpen met en vervaardigd uit onderdelen en materialen van superieure kwaliteit, die gerecycleerd en opnieuw gebruikt kunnen worden. Gelieve u te informeren in verband met het plaatselijke inzamelingsysteem voor elektrische en elektronische apparaten. Gelieve u te houden aan de plaatselijke reglementering en apparaten niet met het gewone huisvuil mee te geven.Door afgedankte apparaten op een correcte manier weg te werpen help u mogelijke negatieve gevolgen voor het milieu en de gezondheid te voorkomen. 9
