MANUAL DE USUARIO REEF A ISLAND IX/A/90X60 ELICA
ES Montaje y modo de empleo
ES MIRA EL VÍDEO DE INSTALLACION
DE SEHEN SIE SICH DAS INSTALLATIONSVIDEO AN
PL OBEJRZYJ FILM MONTAZOWY
RU CMOTPITE BUNDEOPYKOBOIDCTBO NO YCTAHOBKE
Download a QR Code Reader app
Scan QR code
Watch the video
10a
10b
21
Aténgase estRICTamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales invenrientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractor ha sido ideada para la aspiración de humos y vapores produciós durante la cocción y para el uso domestico.
La campana puede ser diferente con besoin a los dibujos de este manual, excepte las instrucciones para su uso, la manutencion y la instalacion son las mismas.
- Es importante guardar este manual para poder consulutar si fueira necessario. En el caso de vente, de inutilidad o de mudanza, asegurar que quede+junto al producto.
Leer atentamente las instrucciones:contiene importantes informaciones sobre la instalacion,el uso y la seguridad. - No realizar variaciones electricas o mecanicas en el producto o en el tubo de escape.
- Antes de instalar el aparato,controlar que todas sus partes no esten dañadas. En caso contrario llamar al revendedor y no realizar la instalación.
Note: Los elementos que están marcados con el símbolo () son accesorios OPCIONALES suministrados únicamente con algunos modelos o elementos no suministrados, que deben commas a parte.
Advertencias
- Antes deVELVAR a cabo qualquier operacion de limpieza o mantenimiento, desconectar la campana de la alimentacion electrica desenchufando la clavija o desconnectando el interruptor general de la vivienda.
- Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
- El aparato pueda ser Usedo por niños mayores a 8 años y por personas con discapacidades ficas, sensoriales o mentales, o con falta de experiencia o de conocimiento necessario, previsto que estén bajo vigilancia o antes de que las mismas hayan recibido instruccion relacionada con el uso seguro del aparato y de la comprension de los peligros inherentes a este.
-
Los niños deben ser supervisados para asegurarse de que no juguen con el aparato.
-
La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión.
- La habitación debe estar suficientemente ventilada cuando la campana se usa contemporáneamente conotirosdispositivosacombustionde gas uotroscombustibles.
- La campana debe ser limpiada con fecuencia, tanto internamente como externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.
- La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza puede comportar riesgo de incendios.
- Es estrictamente prohibido flamear los alimentos bajo la campana.
- Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.
El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, deben evitarse en cadaquier caso.
Los fritos deben realizarse con cuidado para evaporar que el aceite caliente prenda fuego.
ATENCION: Cuando la plac de cocción está的功能用 las partes accesibles de la campana pueda calentarse. - No conectar la unidad a la red electrica hasta que la instalacion sea totalmente completada.
- En cuando a las medidas tícnicas y de seguridad a adoptar para la descarga de los humos, seguir estRICTamente lo previsto por los reglamentos de las autoridades locales competentes.
-
El aire aspirado noDebe ser transporte en un conductor usado para la descarga de humos producidos por dispositivos de combustión a gas u或者其他 combustibles.
-
No utilizar niDSLar la campana sin las luces correctamente instaladas debido al possible riesgo de descarga electrica.
- No utiliser nunca la campana sin la rejilla montada correctamente!
- La campana NUNCADebe utiliserse como una superficie de apoyo a menos que asi se indique specifically.
- Utilizar solo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifcan en la Guía de instalación.
- En caso de duda, consulutar el centro de asistencia autorizada o un similar personal calificado.
ATENCIón!
- Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones se pueda incurir en ríesgos de naturaleza electricos.
- No utilizar con un programador, temporizador, mando a distanciaSeparated o cualquier(other dispositivo que se active automatistically.
Este aparatoribaelmarcadCEenconformidad con la
Directiva2012/19/EC delParlamento Europeo y del Consejo
sobreresiduosde aparatoselectricosyelectriconicos (RAEE).
La correctaeliminaciondeeste productoevitaconseuerias
negativasparaelmedioambienteylalsalud.
El symbolo en el producto o en los documents que se incluyen con el producto, indica que no se pueda tratar como residuo domestico. Esnecessaryaringarlo en un punto de recogida para recicular aparatos electricos y electronicos.
Deschélo con corregio a las normas medioambienteles para eliminacion de residuos.
Para Obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto,pongase en contacto con su Municipalidad, con el service de eliminación de residuos urbanos o la Tienda sobre adquirido el producto.
Aparato diseado, probado y fabricado de acuerdo con:
- Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad minima cuando empiece a cocinar y mantenga en marcha durante uno horas antes de haber acabado de cocinar. Aumente la velocidad solo si se produjera una grancantad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando seanecessary paramantenerun Buen rendimiento enla reduccion de los olores. Limpie el filtró oriftos de grasa cuando seanecessary paramantener un Buen rendimiento del filtró de grasa. Utilice el diametro Tmaximo delistema de conductos
indicado en este manual, para optimizar el rendimiento y minimizar el ruido.
Utilización
La campana está diseñada para ser realizada tanto en la forma de extracción al exterior como por la forma de recirculante o filtrado de interior.
Version aspirante
El vapor es evacuado hacer el exterior a traces de un tubo de escape introducido en el aró de sujeción que se enquiryra arriba de la campana.
ATENCLION!
El diametro del tubo de escape debe ser igual al diametro del aro de sujecion.
ATENCLION!
Si la campana está provista de filtró de carbón, hay que sacarlo.
Conectar la campana en los tubos y en los orificios de escape de pared con dimetro equivalente a la calidad del aire (brida de empalme).
El uso de tubos u orificios de escape de pared con diametro inferior, determinar a una reduccion de los rendimientos de la aspiracion y un drastico aumento del ruido.
Se deslinda responsabilidad.
! Utilice un conducto cuya longitud sea la minima indispensable.
! Utilice un conductor con el menor número possible de curvas (ángulo máximo de la curva: 90^ ).
! Evite los Cambios drásticos en la sección del conductor
Version filtrante
El aire aspirado vendrá desgraso y desodorizo antes de ser alimentado de nuevo en la habitación.
Para usar la campana en esta version esnecessary instalar un Sistema de filtracion adiculara base de carbon activado.
Los modelos sin motor de aspiracion solamente funciona en version de extracion al exterior y tienen que conectarse a unaunidad periférica de aspiracion (no suministrada).
Las instruetiones de connexion se proveen con launidad periférica de aspiración.
Instalación
La distancia minima entre la superficie de cocccion y la parte mas bajo de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas asignaran una distancia mayor, hay que tenerlo en consideración.

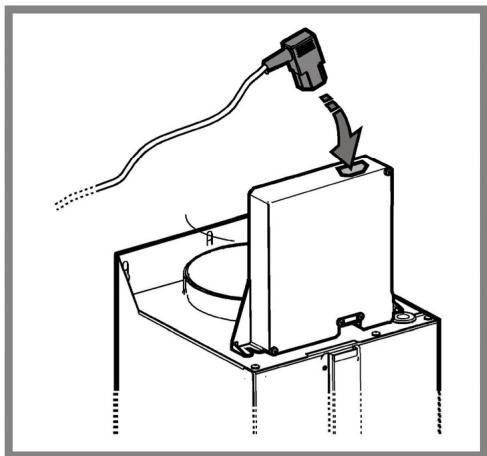

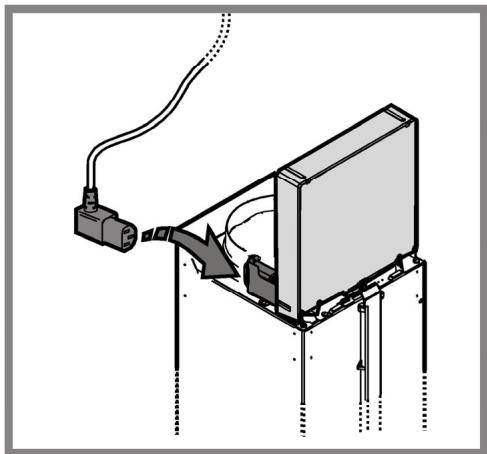

Conexión electrica
La tension de redDebe corresponder con la tension indicada en la etiqueta colocada en el interior de la campana.Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun antes de la instalacion. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun antes de la instalacion, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoria de alta tension III, conforme con las reglas de instalación.
ATENCIón!
Antes de reconectar el circuito de la campana a la red y de verdicar el correcto funcionalement, controlar siempre que el cable de red fue montado correctamente.
La campana está provista de un cable de alimentación especial; si el cable se daña, Solicite uno nuevo al Servicio de Assistance Tecnica.
Montaje

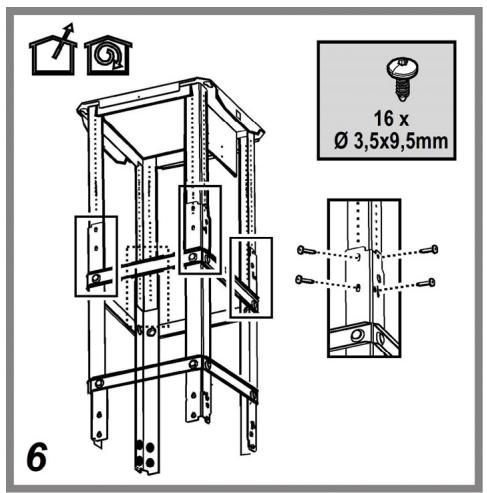

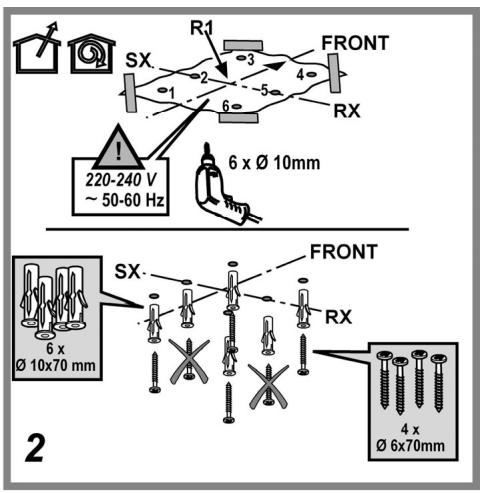

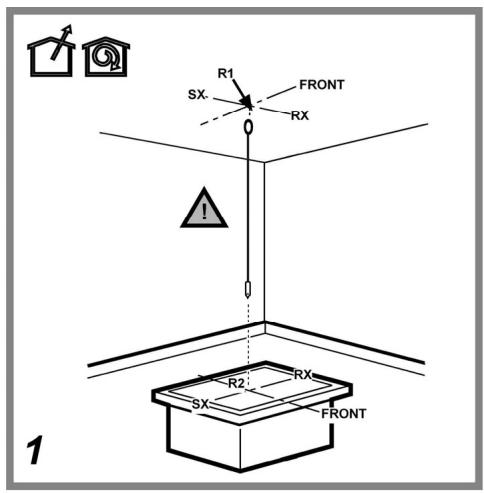

Este tipo de campana extractora doit ser fjada al techo.
Producto con peso excessivo; la campana extractor debe ser transporte e instalada por dos o más personas.
Antes de comenzar con la instalación:
- Asegurar que el producto adquirido, sea de las dimensiones apropriadas para la zona de instalacion escogida.

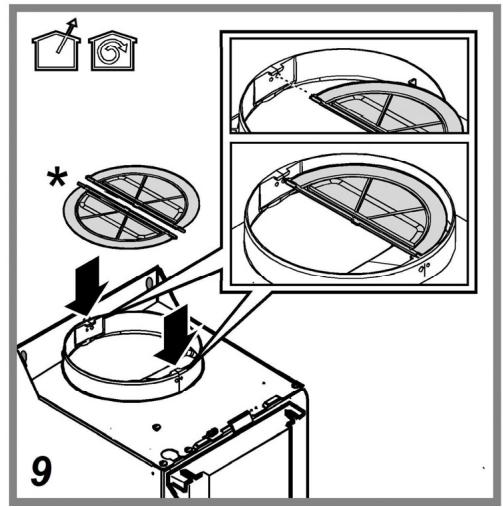

- Quitar el/los filtros/s al carbón activo (*) si es provisto (ver el párrafo relativo).
Este/tos va/van montado/s-Newamente si se desea utilizes la campana en version filtrante.
- Verificar que en el interior de la campana no hayan (por motivos de transporte) materiales suministrados (como por exemple bolsas con tornillos (), garantias () etc.), eventualmente quitarlos y conservarlos.
La campana trae accesos y de fijación adecuados para la mayor parte de paredes. De cualquier modo, conviene consultar a un"How do calificado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo doit ser lo suficientmente fuerte para sostener el peso de la campana.
Funcionamento
1
5
3
4
- ON/OFF Luces
- ON/OFF Motor
Si se pulsa la tecla "2" el motor pasa a la velocidad 1.
Si se pulsa el botón durante el funciona la campana para al estado OFF.
- Disminución de la velocidad
Si se pulsa la tecla "3" se obtiene la disminución de la velocidad, desde la velocidad 4 (intensiva) a la velocidad 1.
4. Aumento velocidad
Si se pulsa la tecla "4" con la campana en el estado OFF, la campanaalla velocidad 1.
Si se pulsa la tecla durante el funciona lo se obtiene el aumento de la velocidad, desde la velocidad 1 a la velocidad 4 (intensiva).
La velocidad intensiva es temporizada. La temporizacion estandar es de 5^ al final de lacular la capana se colocata la velocida 2.
Para desactivar la funciona antes de que se venza el tiempo pulsar el botón "3", la campana se colocara en la posión 3, pulsando la tecla "2" la campana se apagará.
A cada velocidad corresponde una indicacion en el display:
OFF: Ninguna indicación
Velocidad 1:1
Velocidad 2:2
Velocidad 3:3
Velocidad 4: 4 relampagueante
5. Display
Indicación filtros grasas
La indicación filtro anti-grasas acontece cuando de 40 horas de su uso y aparece en display con el numero 1 relampagueante.
Cuando aparece dicha indicacion los filtros anti-grasas instalados tienen que ser lavados.
La indicación esvisible con la campana en estado ON.
Para eliminar la indicación del filtro anti-grasas, pulsar la tecla "2" por más de 3", hasta que no se apague la indicación.
La eliminación de la indicación es possible con la campana extractor en estado ON.
La indicación bajo carbon (sólo para version filtrante)
La indicación filtro carbón眼看 de 160 horas de uso y aparece en el display con el numero 2 que relampaguaea.
Cuando aparece dicha indicacion el filtro carbón instalado Tiene que ser enviado.
La indicación esvisible con la campana en estado ON.
Para eliminar la indicación del filtro carbón, pulsar la tecla “2” por más de 3”, hasta que no se apague la seals.
La eliminación de la indicación es possible con la campana en estado ON.
En el caso de indicacion contemporanea de ambos filtres, en ell display relampaguean los numeros 1 y 2 alternativamente.
El reset asumece efectuando 2 vezes el mesmo procedimiento descritoquiryarriba.
La prima vez resetea la indicacion del filtro anti-grasas, la segunda resetea la indicacion del filtro carbon.
En la modalidad estandar la indicaion bajo carbones no está activa.
activar la indicacion bajo carbones.
Activación indicación filtró carbón:
Colocar la campana en OFF y pulsar contemporaneamente las teclas "2" y "3" por 3".
los nombres 1 y 2 relampeguearan alternativamente por 2^
Desactivacion indicacion filtros carbones:
Colocar la campana en OFF y pulsar contemporaneamente las teclas“2”y“3”por 3".
El numero 1 relampaguearà por 2".
Alarma Temperatura
La campana está equipada con un sensor de temperatura que activa el motor a la velocidad 3 en el caso en que la temperatura en la zonadisplay sea demasiado elevada.
La condidion de alarmas es indicada por el display con la letra t relampagueante.
Esta condidion permanece hasta que la temperatura no vaya mas abajo del nivel de la alarma.
Se peutesalirde esta modalidadsi se pulsa el boton"2",3 o"4".
Cada 30^ el sensor controla la temperatura ambiente de la zona display.
Visualizaciones Display
| Visualização | Estado |
| 1 | Velocidad 1 |
| 2 | Velocidad 2 |
| 3 | Velocidad 3 |
| 4 | Velocidad m4 (intensiva) |
| 5 | Mantenimiento bajo Grasas |
| 6 | Mantenimiento bajo Carbòn |
| 7 | Mantenimiento bajo Carbòn y suceso Carbòn |
| 8 | Alarma Temperatura |
Mantenimiento
Limpieza
Para la limpieza, utilise EXCLUSIVAMENTE un paño impregnado de detergente liquido neutro. NO UTILICE UTENSILOS O INSTRUMENTOS PARA LA LIMPIEZA! No
utilice productos que contenga abrasivos. iNO UTLICE ALCOHOL! iNO UTLICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!

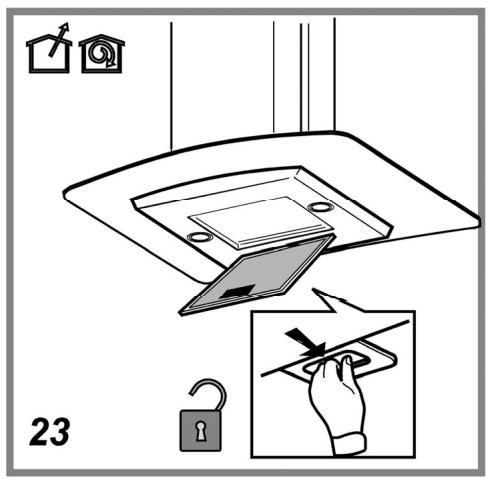

Filtro antigrasa - Fig. 23-26
Retiene las particulas de grasa produidas cuando se cocina.
Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el Modelo que se posee - indica esta necessities) con detergentes no agresivos, manualmente con un cepillo de cerdas suaves o bien en lavavajillas a bajas temperatas y con ciclo breve. Con el lavado en el lavavajilla el filtrto antigrasa metálico pueda desténirse pero sus caracteristicas de filtrado no cambian absolutamente.
Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muele.

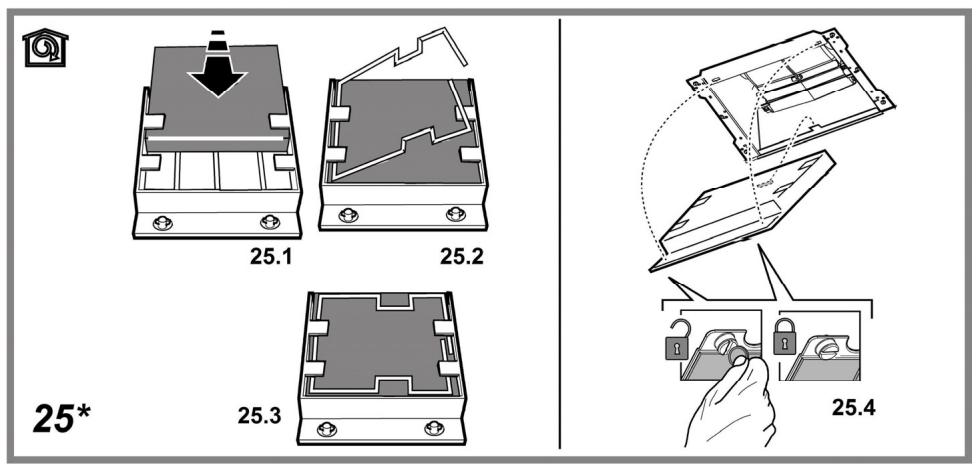

Filtro al carbón activo (solamente para la version filtrante) Fig. 25
Retiene los olores desagradables producidos por la cocción de alimentos.
El filtró al carbón activo puede ser uno de这些tips:
- Filtro al carbón activo lavable.
- Filtro a carbones activos NO lavables.
Filtro al carbón activo lavable
El filtró al carbón puede lavarse cada dos días con agua caliente y detergentes adequados o en lavavajillas a 65^ (en caso de lavado con lavavajillas, realizé el ciclo de lavado completo sin platos en el interior.). Quite el agua que haya quadado en el filtró sin estropearlo, après quite el almohadillado situado en el interior del armazón de plastico y póngalo en el hora a 100^ durante diezcreturos para seccarlo Completely. Bombie el almohadillado cada 3 años y cada vez que el paño se estropee.
Filtro al carbón activo NO lavable
La saturación del carbón activado ocurre cuando da mas o menos tiempo de uso prolongado,dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. Enequalquier caso esnecessary sustituir el cartucho al menos cada 4这点. NO pueda lavarse o reciclarse.
Montaje
Enganchar el filtro de carbón activo primo, posteriormente sobre la pestaña metalica de la campana, y después en la parte anterior con las dos perillas.
Desmontaje Quitar el filtro de carbón activo girando 90^ grados las perillas que lo fjan a la campana.
Sustitución de la lámpara
La campanaiene provista de un systemade iluminacion basado en la technologiaLED.
Los LEDs garantizan una optima iluminación, una duración hasta 10 vezes mayor de las lámparas tradiconales y permiten ahora el 90% de energia electrica.
Para la sustitución dirigirse al serviceis assistencia技术水平
Se o exaustor foridotado defilros de carva ativo,estes deverao ser retirados.
Conectar o exaustor aes tubos e orificios de descarga da parede com diametro equivalente a saida de ar (falange de uniao).
Para a limpeza, utiliser um pano humedecido con detergentes liquidos neutros. Evitar o uso de produits contendo abrasivos. NAO UTILIZE ALCOOL!
Filtro antigordura
Fig. 23-26
Capta as particulas de gordura provenrientes da cozedura.
