MANUAL DE USUARIO BGS7SIL64 - BGS7SILALL BOSCH

es Conservar las instrucciones de uso. En caso de entregar el aspirador a una tercera persona, adjuntar las instrucciones de uso.

Uso de acuerdo con las especificaciones

Este aparato ha sido diseñado exclusivamente para uso doméstico. Este aparato está previsto para ser utilizado a una altura máxima de 2.000 metros sobre el nivel del mar. Usar el aspirador exclusivamente de acuerdo con las indicaciones descritas en estas instrucciones de uso. Para evitar daños y lesiones, no usar el aspirador en los siguientes casos: „ aspiración de personas o animales. „ aspirar: − sustancias tóxicas, objetos afilados, calientes o incandescentes, − sustancias húmedas o líquidas, − materiales o gases inflamables o explosivos, − ceniza, hollín de estufas cerámicas e instalaciones de calefacción central, − polvo de tóner de impresoras y fotocopiadoras.

Recambios, accesorios, bolsas para polvo

Nuestros recambios originales, accesorios originales y accesorios especiales están, al igual que las bolsas para polvo originales, perfectamente adaptados a las propiedades y los requisitos de nuestras aspiradoras. Por ello, recomendamos utilizar exclusivamente nuestros recambios originales, accesorios originales y especiales, así como nuestras bolsas para polvo. De esta forma quedará garantizada una larga vida útil y una calidad alta y duradera del rendimiento de limpieza de la aspiradora. Aviso: El uso de recambios, accesorios, accesorios especiales y bolsas para polvo que no sean adecuados o no cumplan la calidad requerida puede causar daños en la aspiradora no cubiertos por nuestra garantía, siempre cuando dichos daños se deriven del uso de tales productos.

Consejos y advertencias de seguridad

Este aspirador cumple las reglas reconocidas de la técnica y las correspondientes normas y disposiciones de seguridad.

aparato puede ser utilizado por niños a partir de 8 años y por personas que presenten limitaciones de las facultades físicas, sensoriales o psíquicas o que carezcan de la experiencia y el conocimiento necesarios, siempre que sean supervisados por otra persona o que se les haya enseñado a utilizar la herramienta de forma segura y hayan comprendido los peligros que supone.

„ Los niños no deben jugar con el aparato. „ Las tareas de limpieza y mantenimiento que correspondan al usuario no deben ser realizadas por niños sin supervisión. „ Mantener las láminas y bolsas de plástico fuera del alcance de los niños. => ¡Peligro de asfixia! Uso adecuado „ La conexión y puesta en funcionamiento del aspirador debe efectuarse de acuerdo con las indicaciones de la placa de características. „ No aspirar nunca sin la bolsa filtrante, el depósito de polvo, el filtro protector del motor o el filtro de salida. => ¡El aparato puede estropearse! „ No aspirar nunca con la boquilla y el tubo cerca de la cabeza. => ¡Peligro de lesiones! „ Para aspirar escaleras, el aparato tiene que quedar siempre por debajo del usuario. „ No usar el cable de alimentación de red ni el tubo flexible para llevar/transportar el aspirador. „ Si el cable de conexión a la red está dañado, para evitar riesgos lo debe sustituir el fabricante o su Servicio de Asistencia Técnica u otra persona igualmente cualificada. „ En caso de utilizar el aparato durante más de 30 minutos, extraer por completo el cable de conexión a la red. „ No tirar del cable para desenchufar el aparato de la red, sino de la clavija del enchufe. 12

„ No colocar el cable de alimentación encima de bordes afilados ni aplastarlo.

„ Durante la recogida automática del cable, prestar atención para que el enchufe no se dirija a personas, partes del cuerpo, animales u otros objetos. => Guiar el cable de conexión a la red con ayuda del enchufe. „ Extraer el enchufe antes de realizar cualquier trabajo en el aspirador. „ No poner en marcha el aspirador si presenta algún desperfecto. Extraer el enchufe en caso de avería. „ Para evitar riesgos, las reparaciones y el cambio de piezas del aspirador sólo deben ser llevados a cabo por el servicio de asistencia técnica autorizado. „ Proteger el aspirador de las inclemencias del tiempo, la humedad y fuentes de calor. „ No utilizar productos inflamables o que contengan alcohol en los filtros (bolsas filtrantes, filtro protector del motor, filtro de salida, etc.). „ El aspirador no ha sido diseñado para su empleo en obras. => La aspiración de escombros puede provocar daños en el aparato. „ Desconectar el aparato y extraer el cable de conexión a la red cuando no se vaya a aspirar. „ Inutilizar inmediatamente los aparatos usados para poder eliminarlos según la normativa. Observaciones El enchufe de red debe estar protegido mediante un fusible de 16 A como mínimo. Si el fusible se activa al conectar el aparato, puede deberse a que hay otros aparatos conectados con un valor de conexión alto en el mismo circuito eléctrico. La activación del fusible se puede evitar ajustando el nivel más bajo de potencia antes de conectar el aparato, y aumentándolo luego.

eliminar el material de embalaje

„ Embalaje El embalaje protege el aspirador de posibles desperfectos durante el transporte. Está compuesto por materiales no contaminantes y, por tanto, se pueden reciclar. Entregar los materiales del embalaje que ya no se necesiten en los centros de recogida para el sistema de reciclaje "punto verde". „ Aparatos usados Los aparatos usados contienen aún muchos materiales aprovechables. Por este motivo, entregar los aparatos usados en el comercio habitual o en el centro de reciclaje para su reaprovechamiento. Consultar las alternativas vigentes para la eliminación de residuos a su distribuidor o en el ayuntamiento de su municipio. „ Eliminación de filtros y bolsas filtrantes Los filtros y las bolsas filtrantes están fabricados con materiales respetuosos con el medio ambiente. Pueden eliminarse de forma normal, siempre y cuando no contengan ninguna sustancia que no pueda desecharse con la basura doméstica.

Observaciones respecto a la etiqueta energética

Esta aspiradora es una aspiradora de uso general con un tubo principal. Para obtener la eficiencia energética y la clase de limpieza declaradas al aspirar alfombras, utilizar la boquilla universal intercambiable. Para lograr la eficiencia energética y la clase de limpieza declaradas en suelos duros con juntas y ranuras, utilizar la boquilla para suelos duros sin la corona de cerdas conectable. Los cálculos se basan en el Reglamento Delegado (UE) N.º 665/2013 de la Comisión de 3 de mayo de 2013 que complementa la Directiva 2010/30/UE. Todos los procedimientos que no figuran detallados en esta declaración se realizaron sobre la base de la norma EN 60312-1:2017*. *Debido a que el examen de vida útil del motor se realizó con el colector de polvo vacío, la vida útil del motor especificada se debe aumentar un 10 % en los exámenes a colectores de polvo medio llenos.

Nos alegra que haya elegido un aspirador Bosch de la serie GS70. En estas instrucciones de uso se presentan diferentes modelos GS70. Por ello, es posible que no todas las características técnicas y funciones descritas sean aplicables a su modelo. Se deben usar solo los accesorios originales de Bosch, creados especialmente para su aspirador, con el fin de obtener los mejores resultados de aspiración. Conservar las instrucciones de uso. Si el aspirador pasa a ser propiedad de otra persona, deben adjuntarse siempre las instrucciones de uso. Desplegar las páginas con las ilustraciones

Descripción de los aparatos

Cepillo universal con dos posiciones con conexión para accesorios

Tubo telescópico con tecla desplazable y conexión de accesorio

Tubo flexible de aspiración

Corona de cerdas (para montaje en boquilla para tapicería)

Soporte para el tubo en el lateral del aparato

Cable de alimentación de red

10 Boquilla para tapicería

11 Boquilla para juntas 12 Tecla de limpieza de filtro "Clean"* 13 Indicador de nivel de potencia 14 Tecla de Encendido/Apagado con regulador electrónico de la potencia de aspiración 15 Tapa del aparato 16 Asa de transporte 17 Soporte para el tubo en posición vertical (en la parte inferior del aparato) 18 Filtro de láminas 19 Filtro para pelusas 20 Boquilla profesional para tapicería* 21 Boquilla profesional para juntas* 22 Boquilla para suelos duros

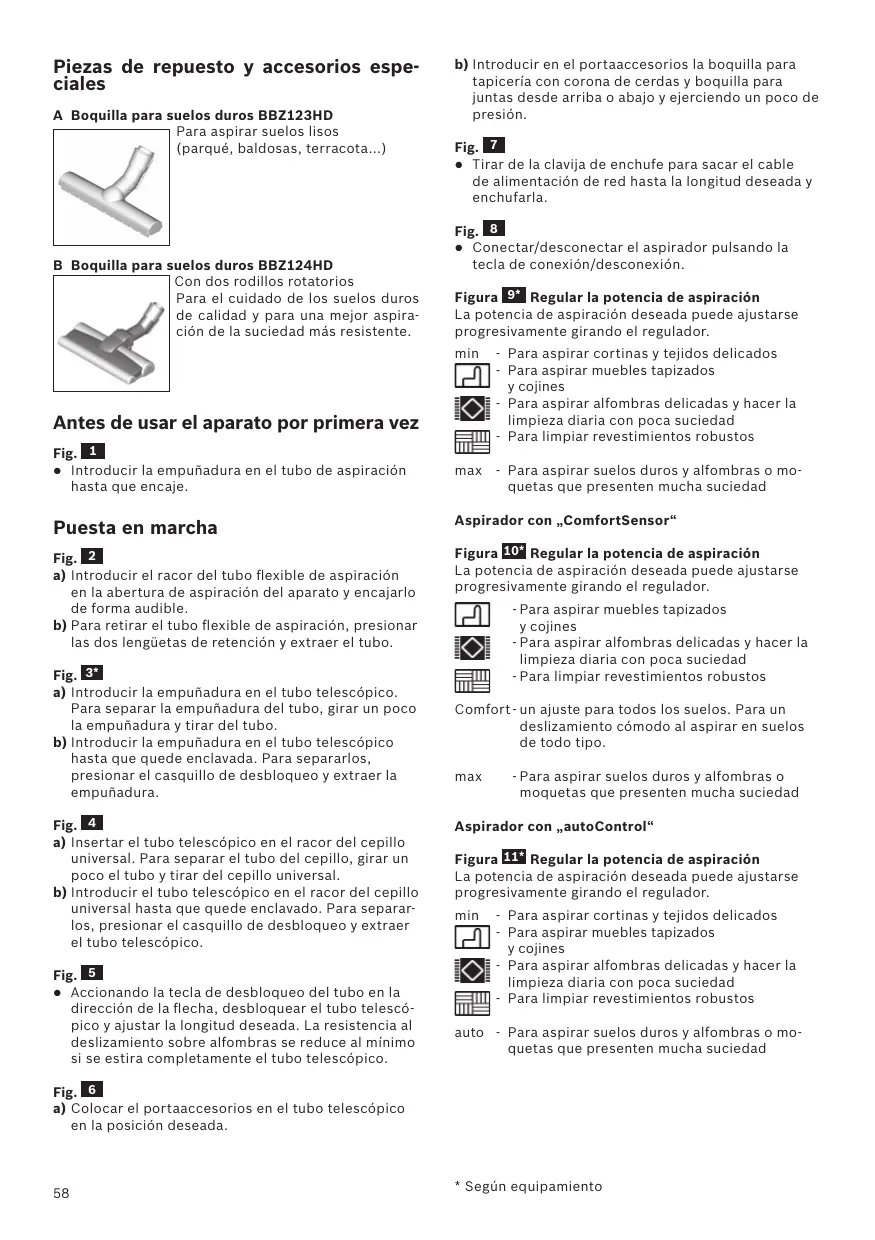

Piezas de repuesto y accesorios especiales

A Boquilla para suelos duros BBZ123HD Para aspirar suelos lisos (parqué, baldosas, terracota...)

B Boquilla para suelos duros BBZ124HD Con dos rodillos rotatorios

Para el cuidado de los suelos duros de calidad y para una mejor aspiración de la suciedad más resistente.

b) Introducir en el portaaccesorios la boquilla para tapicería con corona de cerdas y boquilla para juntas desde arriba o abajo y ejerciendo un poco de presión.

Fig. 7 Tirar de la clavija de enchufe para sacar el cable de alimentación de red hasta la longitud deseada y enchufarla. Fig. 8 Conectar/desconectar el aspirador pulsando la tecla de conexión/desconexión.

Figura 9* Regular la potencia de aspiración

La potencia de aspiración deseada puede ajustarse progresivamente girando el regulador. min

- Para aspirar cortinas y tejidos delicados

- Para aspirar muebles tapizados y cojines - Para aspirar alfombras delicadas y hacer la limpieza diaria con poca suciedad - Para limpiar revestimientos robustos

- Para aspirar suelos duros y alfombras o moquetas que presenten mucha suciedad

Fig. 2 a) Introducir el racor del tubo flexible de aspiración en la abertura de aspiración del aparato y encajarlo de forma audible. b) Para retirar el tubo flexible de aspiración, presionar las dos lengüetas de retención y extraer el tubo.

Figura 10* Regular la potencia de aspiración

La potencia de aspiración deseada puede ajustarse progresivamente girando el regulador.

Antes de usar el aparato por primera vez

Fig. 1 Introducir la empuñadura en el tubo de aspiración hasta que encaje.

Fig. 3* a) Introducir la empuñadura en el tubo telescópico.

Para separar la empuñadura del tubo, girar un poco la empuñadura y tirar del tubo. b) Introducir la empuñadura en el tubo telescópico hasta que quede enclavada. Para separarlos, presionar el casquillo de desbloqueo y extraer la empuñadura. Fig. 4 a) Insertar el tubo telescópico en el racor del cepillo universal. Para separar el tubo del cepillo, girar un poco el tubo y tirar del cepillo universal. b) Introducir el tubo telescópico en el racor del cepillo universal hasta que quede enclavado. Para separarlos, presionar el casquillo de desbloqueo y extraer el tubo telescópico. Fig. 5 Accionando la tecla de desbloqueo del tubo en la dirección de la flecha, desbloquear el tubo telescópico y ajustar la longitud deseada. La resistencia al deslizamiento sobre alfombras se reduce al mínimo si se estira completamente el tubo telescópico.

- Para aspirar muebles tapizados y cojines

- Para aspirar alfombras delicadas y hacer la limpieza diaria con poca suciedad - Para limpiar revestimientos robustos Comfort - un ajuste para todos los suelos. Para un deslizamiento cómodo al aspirar en suelos de todo tipo. max

- Para aspirar suelos duros y alfombras o moquetas que presenten mucha suciedad

Aspirador con „autoControl“

Figura 11* Regular la potencia de aspiración La potencia de aspiración deseada puede ajustarse progresivamente girando el regulador. min

- Para aspirar cortinas y tejidos delicados

- Para aspirar muebles tapizados y cojines - Para aspirar alfombras delicadas y hacer la limpieza diaria con poca suciedad - Para limpiar revestimientos robustos

auto - Para aspirar suelos duros y alfombras o moquetas que presenten mucha suciedad

Fig. 6 a) Colocar el portaaccesorios en el tubo telescópico en la posición deseada.

* Según equipamiento

Los cepillos universales están sometidos a un gran desgaste, independientemente del estado del suelo duro (p. ej. suelos rugosos, baldosas rústicas, etc.). Por esta razón es aconsejable comprobar con cierta frecuencia la base de la boquilla. La base de la boquilla que presente desgaste o bordes afilados puede causar daños en suelos duros delicados, como parquet o linóleo. El fabricante no se responsabilizará de los daños ocasionados por las boquillas desgastadas.

Ajustar el cepillo universal con dos posiciones: „ Alfombras y moquetas => „ Suelos duros/parqué => Si se aspiran partículas de gran tamaño, aspirarlas de una en una y con cuidado para no obstruir el canal de aspiración del cepillo universal. En caso necesario, retirar la boquilla para poder aspirar mejor las partículas de suciedad.

Aspiración con accesorios adicionales

Fig. 13* Acoplar las boquillas al tubo de aspiración o a la empuñadura según las necesidades: a) Boquilla de juntas para aspirar en juntas, esquinas, etc. b) Boquilla de tapicería para aspirar en muebles tapizados, cortinas, etc. c) Boquilla para tapicería con corona de cerdas integrada para aspirar marcos de ventanas, armarios, perfiles, etc. Guardar la boquilla para juntas y la boquilla para tapicería en el portaaccesorios después de utilizarlas. d) Boquilla profesional para juntas Boquilla para juntas extralarga para limpiar juntas, esquinas y huecos muy pequeños, p. ej., en el coche, etc. e) Boquilla profesional para tapicería Para limpiar a fondo y fácilmente muebles tapizados, cortinas, etc. Para limpiar la boquilla profesional, simplemente aspirarla con la empuñadura. f) Boquilla para suelos duros - con corona de cerdas conectable: Para una limpieza efectiva y, al mismo tiempo, suave de revestimientos duros de suelo (baldosas, parqué, etc.) - sin corona de cerdas: Para la limpieza de la suciedad en juntas y ranuras La corona de cerdas se desmonta presionando los dos enganches en el sentido que marca la flecha Fig. 14 Al hacer una pausa, se podrá utilizar el soporte para el tubo dispuesto en un lateral del aparato. Después de apagar el aparato, introducir el gancho del cepillo universal en el soporte para el tubo.

Para aspirar escaleras, colocar el aparato en el suelo, a la altura del primer peldaño. No obstante, si el cepillo no llega al final de la escalera, puede moverse el aparato con el asa de transporte.

Fig. 16 Desconectar el aparato. Extraer el enchufe de la red. Tirar ligeramente del cable de alimentación de red y soltarlo. (el cable se enrolla automáticamente).

Desbloquear y encajar el tubo telescópico presionando la tecla de desbloqueo del tubo en la dirección de la flecha.

Para guardar el aparato se puede utilizar el soporte para el tubo situado en la parte inferior del aparato. a) Sujetar derecho el aparato por la empuñadura. b) Introducir el gancho de sujeción del cepillo universal en el soporte para el tubo en posición vertical.

Vaciar el depósito de polvo

Fig. 19 Para obtener los mejores resultados de aspiración, vaciar el depósito de polvo después de cada proceso de aspiración o, como muy tarde, cuando el polvo o la suciedad sean visibles en el filtro para pelusas o cuando el polvo haya alcanzado la marca en algún punto del depósito. Al vaciar el depósito de polvo, controlar siempre el grado de suciedad del filtro para pelusas y, en caso necesario, limpiarlo según el procedimiento indicado en "Limpieza del filtro para pelusas". Fig. 28 Fig. 20 a) Abrir la tapa del aparato tirando de la pestaña de cierre. b) Extraer el depósito de polvo del aparato con ayuda de la empuñadura. Fig. 21 a) Desbloquear la unidad filtrante del depósito de polvo accionando la tecla de desenclavamiento. b) Retirar la unidad filtrante del depósito de polvo y vaciar el depósito de polvo. Fig. 22 a) Introducir la unidad filtrante en el depósito de polvo vigilando que encaje correctamente. La flecha de la tapa del filtro debe apuntar en dirección a la pestaña de cierre. b) Presionar la tapa del depósito hasta que encaje de forma audible. c) Comprobar que el depósito de polvo esté correctamente encajado en el aparato. Cerrar la tapa del aparato hasta que la pestaña de cierre encaje de nuevo.

* Según equipamiento

Si al cerrar la tapa se nota cierta resistencia, comprobar que el filtro está completo y que tanto éste como el depósito de polvo están bien encajados.

Cuidados y limpieza del filtro

Limpiar el filtro de láminas Su aparato dispone de la función "Sensor Control". Fig. 23* + Fig. 25* . Esta función controla de forma permanente el nivel de rendimiento del mismo. El indicador luminoso indica si debe limpiarse el filtro de láminas para que el aparato vuelva a funcionar a pleno rendimiento. Aspirador con función "RotationClean" Fig. 23* El indicador muestra una luz azul cuando el aparato funciona con un nivel de rendimiento óptimo. Si se enciende una luz roja, deberá limpiarse el filtro de láminas. El aparato se ajusta automáticamente al nivel mínimo de potencia. Fig. 24* Apagar el aparato para limpiar el filtro de láminas.

En caso necesario, también puede activarse a mano la limpieza del filtro presionando la tecla "Clean" con el aparato conectado. Si el indicador no está encendido, el filtro también puede limpiarse con el nivel bajo de aspiración. Recomendamos limpiar el filtro de láminas siempre antes de vaciar el depósito de polvo. Sacudir el filtro de láminas Fig. 27 Si el filtro de láminas está muy sucio, también puede sacudirse. Sacudir el filtro en un cubo de basura. La suciedad sale del filtro hacia abajo.

Atención: el filtro solo puede limpiarse con el aparato desconectado.

Limpiar el filtro pelusas

Limpiar el filtro para pelusas de forma periódica para garantizar el funcionamiento óptimo del aspirador.

Abrir la tapa del aparato tirando de la pestaña de cierre.

Para limpiar el filtro de láminas, girar el botón 180º al menos 3 veces.

Si el indicador no está encendido, el filtro también puede limpiarse con el nivel bajo de aspiración. Recomendamos limpiar el filtro de láminas siempre antes de vaciar el depósito de polvo. En cualquier caso, deberá limpiarse a más tardar cuando se ilumine el indicador

"Sensor Control". Si a pesar de haberse limpiado el filtro de láminas, el indicador parpadea tres veces seguidas en intervalos cortos, el motivo será probablemente que el filtro para pelusas está sucio o que hay alguna obstrucción. En ese caso, el aparato se ajusta automáticamente al nivel mínimo de potencia y el indicador muestra una luz roja permanente.

El hecho de que el aparato deba limpiarse tres veces consecutivas en muy poco tiempo indica probablemente que el filtro para pelusas está sucio o presenta alguna obstrucción. En ese caso, el aparato se ajusta automáticamente al nivel mínimo de potencia y el indicador emite una luz roja.

Desconectar el aparato, vaciar el depósito de polvo y limpiar el filtro para pelusas según el procedimiento indicado en "Limpieza del filtro para pelusas". Fig. 28

Desconectar el aparato, vaciar el depósito de polvo y limpiar el filtro para pelusas según el procedimiento indicado en "Limpieza del filtro para pelusas". Fig. 28

Aspirador con función "SelfClean"

Abrir la tapa del aparato y extraer el depósito de polvo del aparato. Fig. 20 a) Retirar la unidad filtrante del depósito de polvo. b) Por regla general, es suficiente con agitar o dar unos pequeños golpes en la unidad filtrante completa al vaciar el depósito de polvo para que se desprendan las posibles partículas de suciedad. Si esto no basta, se puede emplear un paño seco para retirar las partículas de suciedad del filtro pelusas.

Consejos de limpieza

La limpieza del aspirador sólo se realizará con el aparato apagado y la clavija de conexión a la red desenchufada. El aspirador y las piezas de plástico de los accesorios pueden limpiarse con cualquier producto de limpieza para plásticos convencional.

Atención: no utilizar productos abrasivos, limpiacristales ni productos de limpieza de uso general. No introducir nunca el aspirador dentro del agua.

Quedan reservadas las modificaciones técnicas.

El indicador muestra una luz azul cuando el aparato funciona con un nivel de rendimiento óptimo. Si se enciende una luz roja, el aparato se desconectará automáticamente. Se activará la limpieza del filtro, ejecutada por el motor de limpieza integrado.

* Según equipamiento
