MANUAL DE USUARIO 14S44 D XAD929C VALBERG
El certificado de garantía de este producto tiene una duración de 2 años a partir de la fecha de compra, que se limita a los defectos de fabricación y averías del material. Se excluyen de la garantía deficiencias o daños originados por una mala instalación, errores en la manipulación o por un uso inadecuado.
*Previa presentación del comprobante de compra.
Lavavajillas
Lavavajillas
Lavavajillas
966565
SBI 14S44 D SAD929C
INSTRUCCIONES DE USO 02

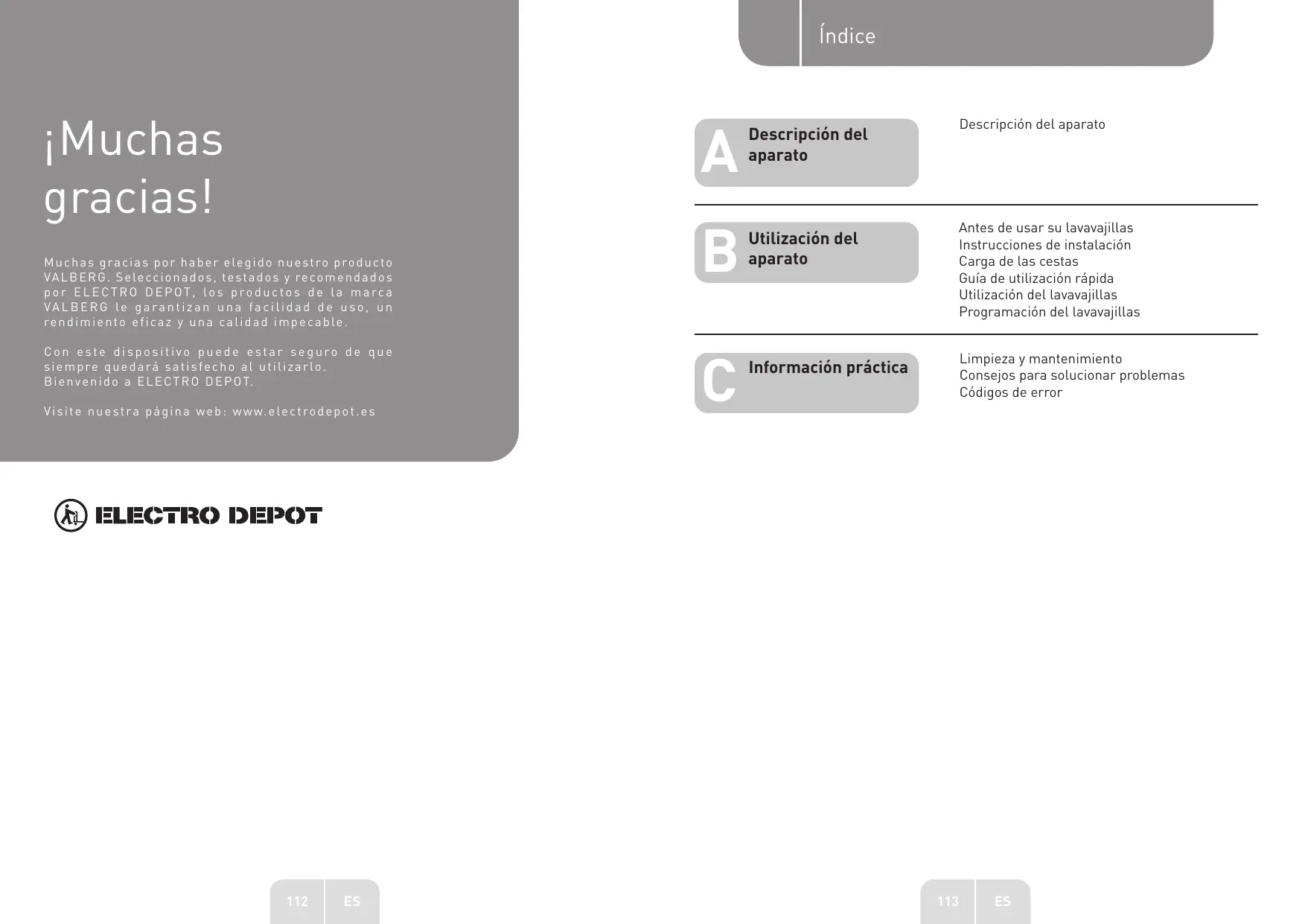

Muchas gracias por haber elegido nuestro producto VALBERG. Seleccionados, testados y recomendados por ELECTRO DEPOT, los productos de la marca VALBERG le garantizan una calidad de uso, un rendimiento eficaz y una calidad impecable.
Con este dispositivo puede estar seguro de que siempre quedará satisfecho al utilizarlo. Bienvenido a ELECTRO DEPOT.
Visite nuestra página web: www.electrodepot.es
ELECTRO DEPOT
Índice
Descripción del aparato
Descripción del aparato
Utilización del aparato
Antes de usar su lavavajillas: instrucciones de instalación, carga de las cestas, guía de uso rápido, utilización del lavavajillas, programación del lavavajillas.
Información práctica
Limpieza y mantenimiento, consejos para solucionar problemas, códigos de error.
Descripción del aparato
OBSERVACIÓN: para que su lavavajillas funcione de forma óptima, lea todas las instrucciones de uso antes de comenzar a usar el aparato por primera vez.
1 Tubo interior
Brazo aspersor inferior
3 Compartimento para el detergente
Cesta para cubiertos
Cesta superior
8 Cesta inferior
A Compartimento para cubiertos, B Brazo aspersor superior, C Compartimento para tazas
OBSERVACIÓN: las ilustraciones se muestran solo a modo indicativo, ya que las características pueden variar según los modelos. Por favor, consulte su modelo específico.
Piezas suministradas:
5 Listones decorativos. Uso opcional. Los listones decorativos permiten cubrir la eventual distancia entre el panel de control y el panel decorativo a instalar (no incluido).
Las tiras decorativas permiten rellenar el posible hueco entre el panel de control y el panel decorativo a instalar (no suministrado).
Si estas tiras son necesarias según las dimensiones de su panel decorativo, utilice esta plantilla proporcionada para seleccionar la cantidad de tiras necesarias. Alinee el panel decorativo con la parte superior de esta plantilla e instale el panel.

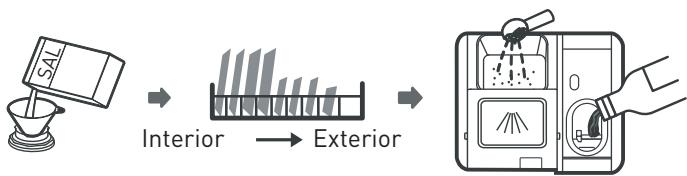

Antes de usar su lavavajillas
- Antes de usar su lavavajillas:
- Ajuste el descalcificador de agua
- Llene el descalcificador de agua con sal
- Cargue la cesta

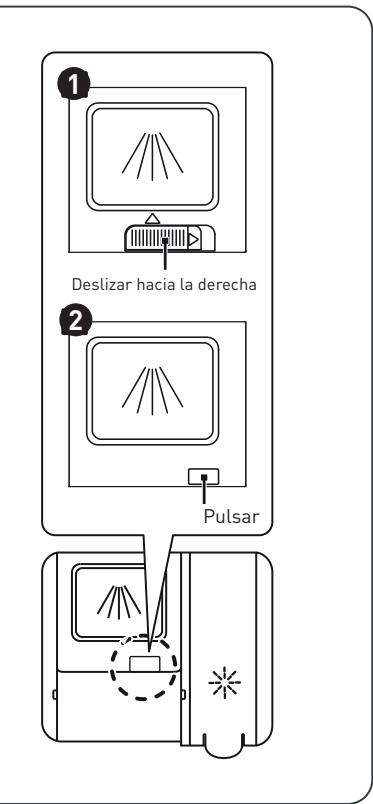

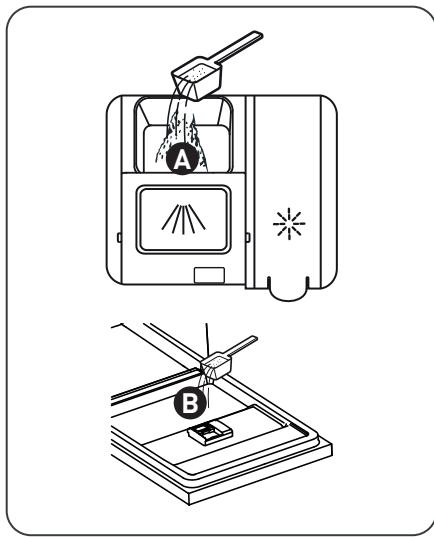

- Llene el compartimento
OBSERVACIÓN: consulte el capítulo «Descalcificador de agua» si necesita ajustar el descalcificador.
Llenado del descalcificador de agua con sal
- Use siempre sal destinada para su uso en lavavajillas.
- El compartimento de sal está bajo la cesta inferior y se debe rellenar conforme a las siguientes explicaciones:
ADVERTENCIA:
Utilice solo sal especial para lavavajillas. Cualquier otro tipo de sal que no se haya creado específicamente para ser utilizada en el lavavajillas, en particular la sal de mesa, dañará el descalcificador de agua. En caso de daños provocados por el uso de una sal inadecuada, el fabricante declina toda responsabilidad ante los daños provocados y anula la garantía. Antes de rellenar el depósito de sal, espere a tener que iniciar un ciclo de lavado.
Esto evitará que los eventuales granitos de sal o de agua salada que se hayan derramado se queden en el fondo del aparato durante un tiempo y oxiden el aparato.

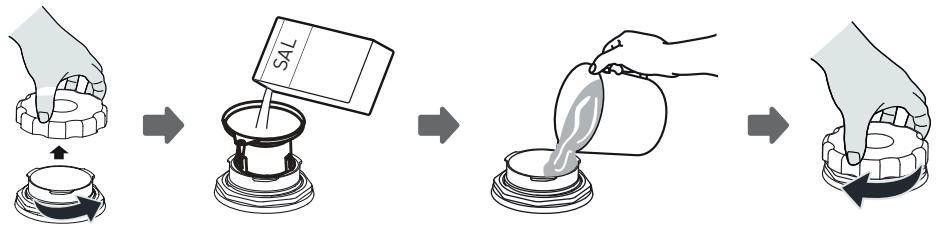

- Siga los pasos siguientes para añadir sal regeneradora:
- Saque la cesta inferior y desenrosque el tapón del compartimento.
- Coloque el extremo del embudo (incluido) en el orificio y vierta aproximadamente 1,5 kg de sal regeneradora.
- Llene de agua el compartimento de sal hasta el límite máximo. Es normal que se salga un poco de agua del compartimento.
- Después de haber llenado el compartimento, enrosque bien el tapón.
- El indicador luminoso de la sal se apagará una vez que el compartimento de sal se haya llenado.
- Inmediatamente después de haber rellenado el compartimento de sal, se debe iniciar un programa de lavado. En caso contrario, el sistema de filtración, la bomba u otros elementos importantes del aparato podrían dañarse por el agua salada. Esto no lo cubriría la garantía.
OBSERVACIÓN:
- El compartimento de sal solo se debe rellenar cuando se encienda el indicador luminoso de la sal (→) en el panel de mando. Según la calidad con la que se disuelva la sal, puede que el indicador luminoso para sal permanezca encendido, también el compartimento se haya rellenado de sal.
- PRECAUCIÓN: Riesgo de corrosión y perforación de la cavidad partes del aparato: si derrama la cavidad durante el llenado, enjuague inmediatamente el área donde se ha depositado la sal o comience un programa de lavado.
Esté aún más atento cuando comience un programa con un inicio retrasado.
Consejos de uso de la cesta

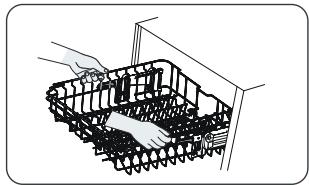

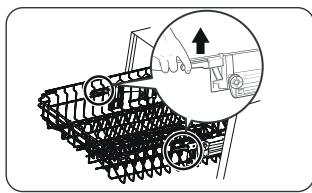

Ajuste de la cesta superior
- Para subir la cesta superior, solo tiene que levantar la cesta superior colocando las manos en medio de cada lateral, hasta que la cesta encaje en la posición alta. No es necesario levantar las asas de ajuste.
- Para bajar la cesta superior, levante las asas de ajuste de cada lateral para soltar la cesta y colóquela en posición baja.
Llenado de los estantes de tazas
- Para encontrar espacio para los objetos de mayor altura en la cesta superior, levante el estante de las tazas hacia arriba. También podrá colocar los vasos grandes contra el estante. Puede también quitar el estante si no lo utiliza.

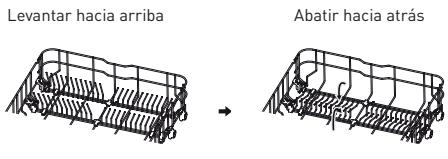

Plegado de las varillas
- Las varillas de la cesta inferior sirven para colocar los platos y bandejas. Se pueden bajar para dejar espacio para los objetos grandes.
Instrucciones de instalación
ADVERTENCIA: ¡peligro de descarga eléctrica!
Desenchufe la alimentación eléctrica antes de instalar el lavavajillas. El incumplimiento de esta norma podría provocar la muerte o una descarga eléctrica.
ADVERTENCIA: para su seguridad personal:
- No utilice alargaderas ni adaptadores con este aparato.
- No ceda, en ningún caso, a quitar o eliminar la conexión a tierra del cable de alimentación.
- Advertencia: Riesgo de sobrecalentamiento, incendio y descarga eléctrica:
- Respete las características sociales del dispositivo en la hoja adjunta a las instrucciones (voltaje, frecuencia, potencia, presiones de agua requeridas, etc.) en relación con su instalación.
- Se debe utilizar un disyuntor derivado de 20 A o un fusible de 16 A en la calidad del circuito dedicado al dispositivo.
- Las secciones transversales de los cables de alimentación deben ser de 2.5mm2 y el interruptor diferencial de 30mA.
- La lavadora debe estar equipada con una tierra protectora. Si el enchufe no es adecuado o está dañado, reemplácelo y verifique la instalación eléctrica para asegurarse de que cumpla con los requisitos anteriores.
ADVERTENCIA: asegúrese de que el aparato está correctamente conectado a una toma de tierra antes de utilizarlo.
Entrada y evacuación de agua
Conexión con el suministro de agua fría
- Conecte el tubo de alimentación de agua fría a una junta roscada de 1,9 cm y asegúrese de que está bien ajustado.
- Si los tubos de alimentación de agua son nuevos o no se han utilizado durante un largo período de tiempo, debe dejar correr agua en su interior para comprobar que sale clara. -Esta precaución es necesaria para evitar cualquier riesgo de bloqueo de la entrada de agua que podría dañar el aparato.
Tubo de alimentación estándar
ADVERTENCIA: un tubo conectado a un grifo de ducha de fregadero puede estar mejor si se instala en el mismo conducto de agua que el lavavajillas. Si su fregadero lo tiene, se recomienda desconectar el tubo y tapar el agujero.
Cómo desenchufar el tubo de alimentación de seguridad
- Cierre la entrada de agua.
- Desenrosque el tubo de alimentación de agua del grifo.

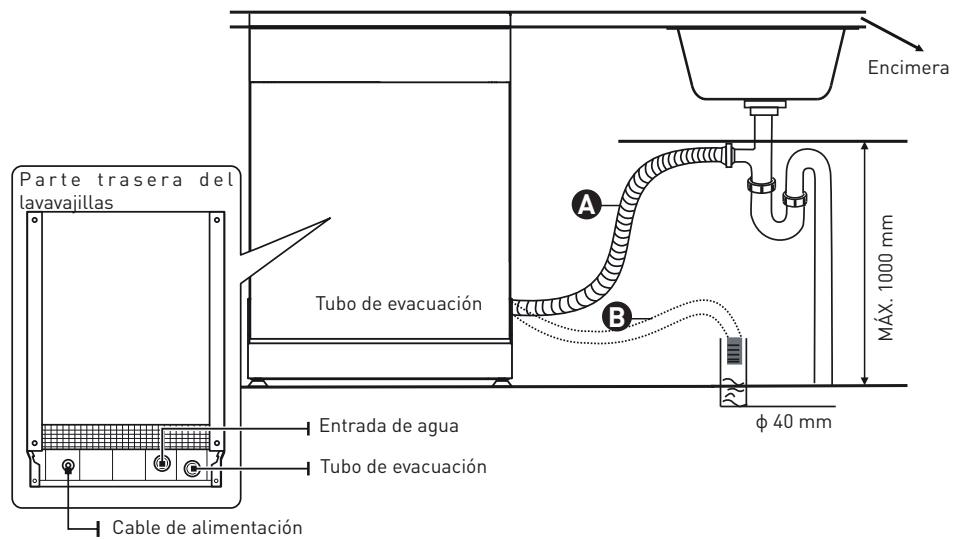

Conexión de los tubos de vaciado
- Introduzca el tubo de vaciado en un tubo de evacuación con un diámetro mínimo de 4 cm o deje que el agua salga en un fregadero, evitando plegar o pellizcar el tubo.
- La altura del tubo de desagüe no debe superar los 1000 mm.
- El extremo libre del tubo no debe sumergirse en agua para evitar el retorno del agua.
ADVERTENCIA: posición B.
Fije firmemente el tubo de evacuación en la posición A o en la
Evacuación del agua sobrante de los tubos
- Si el fregadero está a una distancia del suelo superior a 1000 mm, el excedente de agua de los tubos no debe evacuarse directamente en el fregadero. En ese caso, es necesario evacuar el excedente de agua de los tubos en un barreño o un recipiente adaptado, situado en el exterior del aparato y más bajo que el fregadero.
Salida de agua
- Conecte el tubo de evacuación. Fíjelo correctamente para evitar fugas de agua.
- Asegúrese de que el tubo de evacuación no está doblado ni plegado.
Alargadera del tubo
- Si necesita una alargadera para el tubo de evacuación, asegúrese de utilizar un tubo de evacuación similar.
- Este no debe medir más de 4 metros, en caso contrario, el rendimiento de su lavavajillas podría verse reducido.
Conexión al sifón
- La conexión de las aguas residuales está a una altura inferior a 100 cm (como máximo) desde la parte inferior de la cuba.
- El tubo de vaciado del agua debe estar bien colocado.
Colocación del aparato
- Coloque el lavavajillas en el lugar deseado. La parte trasera del aparato debe estar colocada sobre la pared situada detrás del mismo y los laterales contra los muebles o paredes adyacentes.
- Este lavavajillas dispone de un tubo de evacuación y de suministro de agua que puede colocarse en el lado izquierdo o derecho para poder realizar la instalación.
Nivelar el aparato
Una vez que el aparato se haya colocado en el lugar deseado, la altura del lavavajillas se puede modificar girando las patas de ajuste. El aparato no debe, en ningún caso, inclinarse más de 2°.
OBSERVACIÓN: este apartado solo es para los lavavajillas independientes.
Instalación independiente
Instalación encastrada (para los modelos que se puedan encastrar)

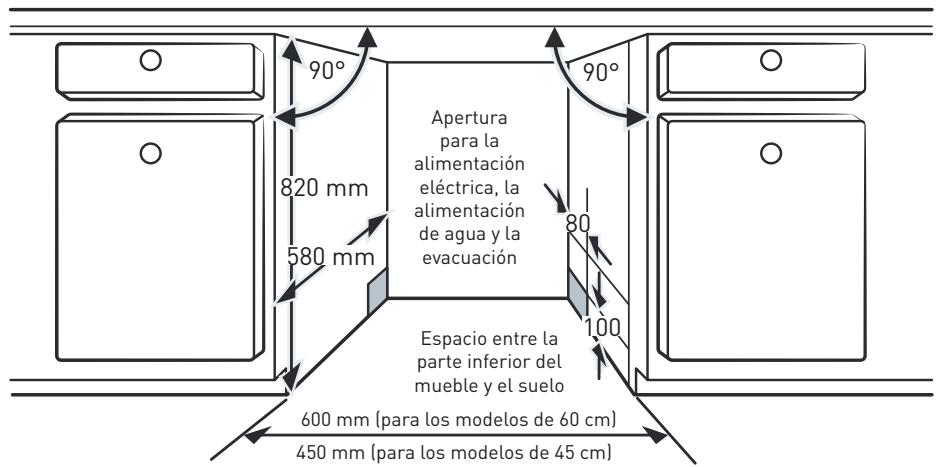

Etapa 1: selección del mejor emplazamiento para el lavavajillas
- El lavavajillas se debe instalar cerca de los tubos de entrada de agua y de evacuación ya existentes y de la fuente de alimentación eléctrica.
- Imagen de las dimensiones del mueble y de la posición de instalación del lavavajillas.
- Se debe prever una distancia inferior a 5 mm entre la parte superior del lavavajillas y la encimera, y se debe alinear la puerta exterior con los muebles.

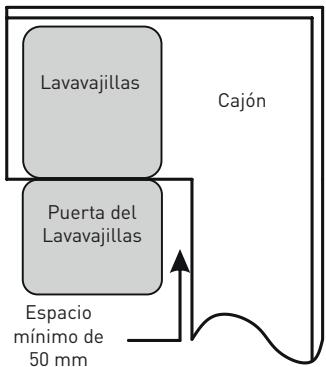

- Si instala el lavavajillas en la esquina de un mueble, debe prever un espacio suficiente para poder abrir la puerta.
OBSERVACIÓN: en función del lugar en el que se toma la corriente eléctrica, puede ser necesario hacer una apertura en el lado opuesto del mueble.

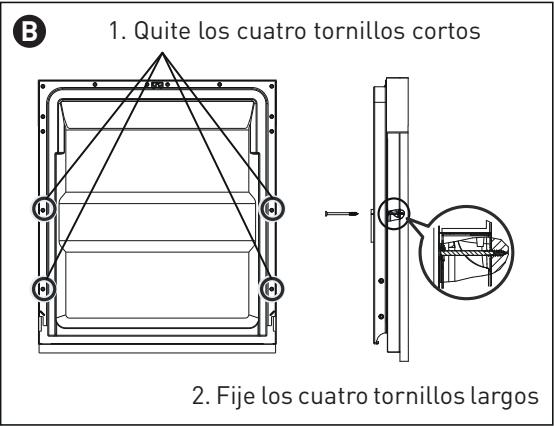

Etapa 2: Dimensiones e instalación del panel embellecedor
OBSERVACIÓN: el panel embellecedor de madera debe montarse conforme a los esquemas de instalación.

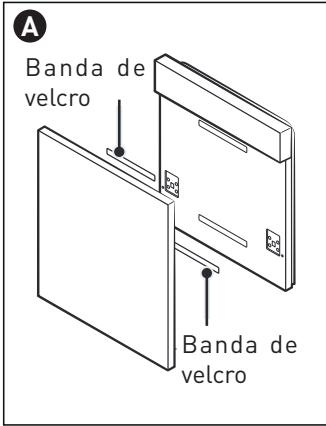

Separe las bandas de velcro A y B. Coloque la banda de velcro A en el panel embellecedor de madera y la banda de velcro con fieltro B en la puerta exterior del lavavajillas (consulte la figura A). Después de haber colocado el panel, fíjelo a la puerta exterior con un tornillo y pernos (consulte la figura B).

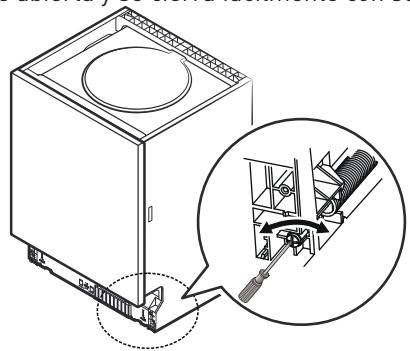

Etapa 3: Ajuste de la tensión de los resortes de la puerta
- Los resortes de la puerta se ajustan en fábrica con una tensión adaptada a la puerta exterior. Si instala el panel embellecedor de madera, tendrá que ajustar la tensión de los resortes de la puerta. Para ello, gire el tornillo de ajuste para aflojar o apretar el cable de acero.
- La tensión de los resortes de la puerta es correcta cuando la puerta permanece horizontal en posición completamente abierta y se cierra fácilmente con solo empujarla con el dedo.
Etapa 4: etapas de instalación del lavavajillas
OBSERVACIÓN: consulte las etapas de instalación descritas en los esquemas correspondientes.
- Fije la banda de protección contra la condensación bajo la encimera del mueble. Asegúrese de que la banda de protección contra la condensación esté correctamente alineada con el borde de la encimera. (Etapa 2)
- Conecte el tubo de entrada de agua a la alimentación de agua fría.
- Conecte el tubo de evacuación.
- Enchufe el cable de alimentación.
- Vuelva a poner en marcha el lavavajillas. (Etapa 4)
- Nivele el lavavajillas. Las patas traseras se pueden regular desde la parte delantera del lavavajillas girando el tornillo con cabeza de estrella situado en el centro de la base del aparato con un destornillador con cabeza de estrella. Para ajustar las patas delanteras, utilice un destornillador plano y gire las patas delanteras hasta que el lavavajillas esté nivelado. (Etapas 5 y 6)
- Instale la puerta del mueble en la puerta exterior del lavavajillas. (Etapas de 7 a 10)
- Ajuste la tensión de los resortes de la puerta con una llave hexagonal girándola en el sentido horario para apretar los resortes hacia la izquierda y la derecha de la puerta. Si no respeta esta consigna, podría dañar su lavavajillas. (Etapa 11)

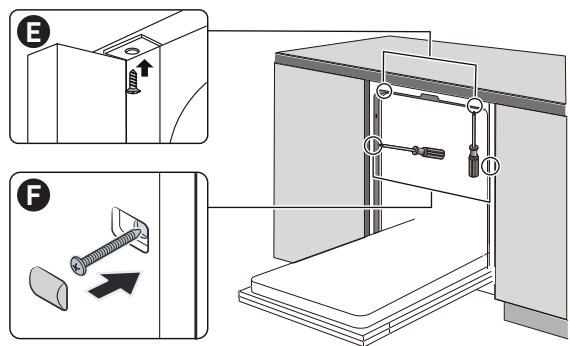

- El lavavajillas se debe fijar una vez que está colocado en su lugar. Puede hacerlo mediante dos procedimientos: E. Encimera normal: introduzca el gancho de instalación en la ranura del panel lateral y fíjelo a la encimera con un tornillo para madera. F. Encimera de mármol o granito: Fije el lateral con el tornillo.

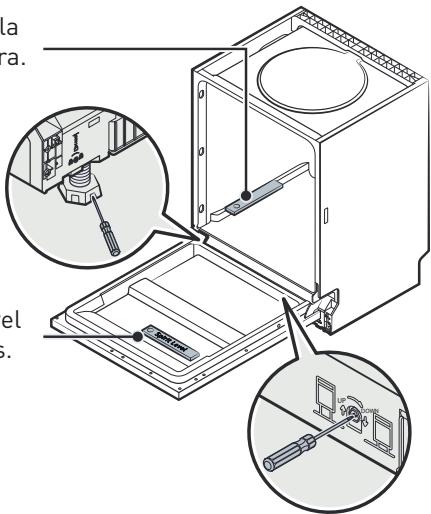

Etapa 5: nivelado del lavavajillas
El lavavajillas debe estar nivelado para que funcionen correctamente las cestas y para que los rendimientos sean óptimos.
- Coloque un nivel de burbujas sobre la puerta y sobre el rail en el interior de la cuba, de la forma indicada, para comprobar que el lavavajillas está nivelado.
- Nivele el lavavajillas ajustando cada una de las tres patas ajustables.
- Cuando nivele el lavavajillas, no lo incline.
Compruebe el nivel en la parte trasera y delantera.
Compruebe el nivel en todos los lados.
OBSERVACIÓN: la altura máxima de las patas regulables es de 50 mm.

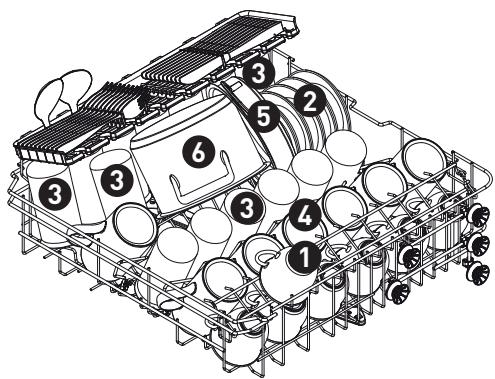

Carga de las cestas
Carga de las cestas
Cesta superior:
Número
Categoría
1
Tazas
2
Platitos de café
3
Vasos
4
Tazas altas
5
Cacerolas aptas para el horno
6
Cacerolas pequeñas

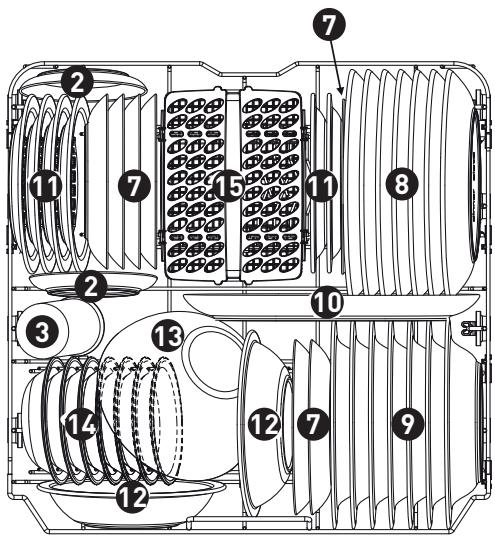

Cesta inferior:
Número
Categoría
7
Platos de postre
8
Platos grandes
9
Platos hondos
10
Bandeja oval
11
Platos de postre de melamina
12
Cuencos de melamina
13
Cuencos de vidrio
14
Cuencos para postres
15
Cesta para cubiertos
Utilización del lavavajillas

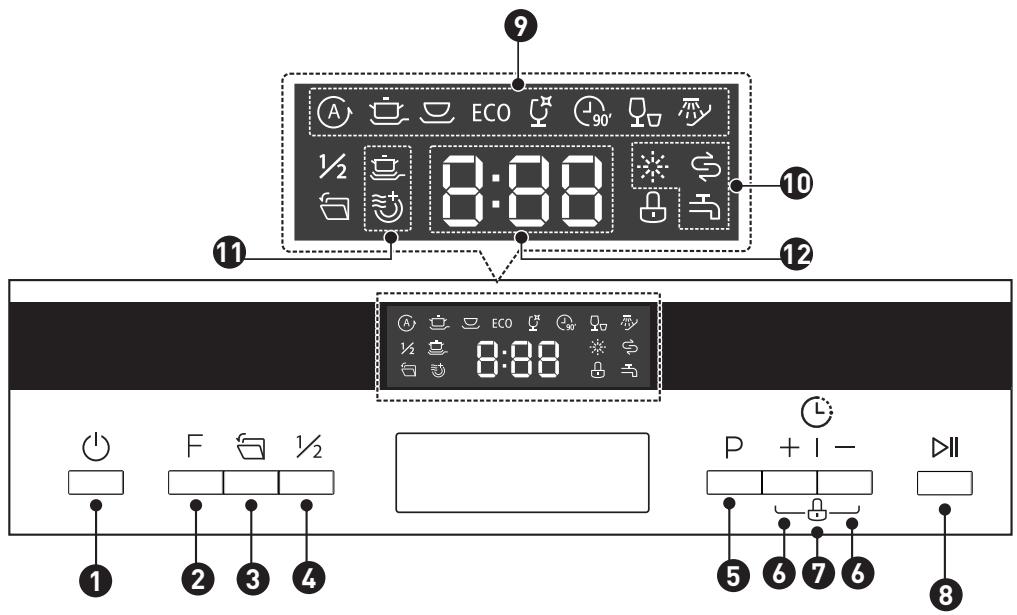

Panel de control
Funcionamiento (botones)
Botón de alimentación
Pulse este botón para poner el lavavajillas en funcionamiento.
Funciones
Pulse este botón para seleccionar una función y el indicador luminoso correspondiente se encenderá.
Apertura automática
Cuando esta función está activada, la puerta del lavavajillas se abrirá automáticamente al final del programa, mejorando los resultados del secado. Esta función está activada por defecto.
Media carga
Cuando la vajilla a lavar llena aproximadamente la mitad del lavavajillas o menos, puede seleccionar esta función para ahorrar energía y agua. (Solo se puede usar con los programas Intensivo, Universal, ECO, Cristal y 90 min).
Programas
Seleccione el programa de lavado adecuado; el indicador luminoso del programa seleccionado se encenderá.
Inicio diferido -/+
Pulse este botón para aumentar o disminuir la hora de inicio que se puede aplazar 24 horas como máximo.
7 Seguridad infantil
Para bloquear los botones del panel de control, mantenga pulsados simultáneamente los botones «+» y «-» del inicio diferido durante tres segundos. Cuando pulse este botón, se encenderá el indicador luminoso correspondiente.
8 Inicio/Pausa
Permite iniciar el programa de lavado seleccionado o interrumpir el programa cuando el aparato está en funcionamiento.
Visualización
Se trata de un programa estándar, ideal para una vajilla con un grado de suciedad normal, que ofrece el mejor rendimiento en términos de consumo combinado de agua y de energía para este tipo de vajillas.
A Auto Para
Auto
Para vajilla poco o muy sucia o con una suciedad normal, con o sin restos de comida pegados.
Inte
Intensivo
Esta función permite lavar la vajilla muy sucia y las cacerolas, sartenes, bandejas, etc. con un grado de suciedad normal y restos de comida pegados.
Para la vajilla con una suciedad normal, como los platos, los vasos y los utensilios de cocina ligeramente sucios.
Cristal Para lo
Cristal
Para los vasos y la vajilla ligeramente sucia.
90
90 min
Para los utensilios con un grado de suciedad normal que necesitan un lavado rápido.
Rápido
Rápido
Un ciclo más corto para una vajilla poco sucia que no necesita secado.
Re
Remojo
Para aclarar la vajilla que piensa lavar más tarde.
| 10 | Indicadores luminosos de advertencia | | Abrillantador
Si el indicator «←» se enciende, este significa que el nivel de ablillantador del lavavajillas es bajo y que se debe renlenar el compartmento correspondiente. |
| Sal
Si el indicator «←» se enciende, este significa que el nivel de sal del lavavajillas es bajo y que se debe renlenar el compartmento correspondiente. |
| Grifo de agua
Si se enciende el indicator luminoso «←» es porque el grifo de agua está cerrado. |
| 11 | Indicadores luminosos de las functions | | Lavado a alta presión
Para lavar vajilla muy sucia, dificil de limpiar.
(Solo se pueda usar con los programas Intensivo, Universal, ECO, Cristal y 90 min). |
| Secado adicional
Esta funciona permitte secar más la vajilla. (Solo se pueda usar con los programas Intensivo, Universal, ECO, Cristal y 90 min). |
| 12 | Pantalla | 8:88 | Muestra el tiempo que queda y el tiempo de esper, los@códigos de error, etc. |
Descalcificado de agua
- El descalcificado de agua se debe ajustar de forma manual con el indicador de la dureza del agua.
- El descalcificado de agua está diseñado para eliminar los minerales y las sales del agua, ya que estas tendrán un efecto perjudicial o indeseable en el funcionamiento del aparato. Mientras más mineral sea su agua, más cal tendrá.
- El descalcificado debe ajustarse en función de la dureza del agua en su región. Su servicio local de aguas puede informarle de la dureza del agua en su región.
Ajuste del consumo de sal
- Este lavavajillas está diseñado para permitir la cuestión de sal en función de la dureza del agua realizada. Esta función permite optimizar y adaptar el nivel de consumo de sal.
- Siga los pasos a continuación para ajustar el consumo de sal:
- Después de cerrar la puerta del aparato, enciéndalo.
- Tras encender el aparato, en los 60 segundos siguientes, pulse el botón «Programas» durante más de 5 segundos para acceder al modo de ajuste del descalcificador de agua.
- Pulse el botón «Programas» para seleccionar el ajuste correcto, en función de su ambiente local. El orden de visualización de los ajustes es el siguiente: H1 -> H2 -> H3 -> H4 -> H5 -> H6.
- Espere 5 segundos o pulse el botón de alimentación para validar el ajuste y salir del modo de ajuste.
| DUREZA DEL AGUA | Ajuste del descalcificado de agua | Consumo de sal (gramo/ciclo) |
| Grados alemanes °dH | Grados franceses °fH | Grados ingleses °Clark | Mmol/l |
| 0 - 5 | 0 - 9 | 0 - 6 | 0 - 0,94 | H1 | 0 |
| 6 - 11 | 10 - 20 | 7 - 14 | 1,0 - 2,0 | H2 | 9 |
| 12 - 17 | 21 - 30 | 15 - 21 | 2,1 - 3,0 | H3 | 12 |
| 18 - 22 | 31 - 40 | 22 - 28 | 3,1 - 4,0 | H4 | 20 |
| 23 - 34 | 41 - 60 | 29 - 42 | 4,1 - 6,0 | H5 | 30 |
| 35 - 55 | 61 - 98 | 43 - 69 | 6,1 - 9,8 | H6 | 60 |
1°dH = 1,25°Clark = 1,78°fH = 0,178mmol / L
Ajuste de fábrica: H3
Contacte con su compañía de agua para obtener información sobre la dureza del agua de su zona.
OBSERVACIÓN: consulte el capítulo «Llenado del descalcificador de agua con sal» si su lavavajillas no tiene suficiente sal.
OBSERVACIÓN: si su modelo no posee descalcificador de agua, puede ignorar el capítulo «Descalcificador de agua».
- La dureza del agua varía de una región a otra. Si se usa agua dura en el lavavajillas, se formarán depósitos en la vajilla y los utensilios. El aparato está equipado con un descalcificador especial que utiliza una sal especialmente diseñada para eliminar la cal y los minerales del agua.
Preparación y carga de la vajilla
- Compre utensilios que tengan la indicación «Resistente al lavavajillas».
- Para los objetos delicados, seleccione un programa con la temperatura más baja posible.
- Para evitar dañarlos, no saque los vasos y los cubiertos del lavavajillas justo después de finalizar el programa.
Cubiertos/vajilla para lavar en el lavavajillas
No son aptos para lavavajillas:
-Los cubiertos con mangos de madera, cuerno, porcelana o nácar. - Los objetos de plástico no resistentes al calor. - Los cubiertos antiguos o con piezas pegadas que no resisten a las altas temperaturas. - La vajilla y los cubiertos pegados. - Los objetos de estaño o de cobre. - Los vasos de cristal. - Los objetos de acero susceptibles de oxidarse. - Las bandejas de madera. - Los objetos fabricados a partir de fibras sintéticas.
Son aptos de forma limitada:
- Algunos tipos de vasos pueden perder el brillo antes de un gran número de lavados.
- Los objetos de aluminio o plata tienden a perder el color con los lavados.
- Los motivos esmaltados pueden borrarse si se lavan de forma frecuente en el lavavajillas.
Recomendaciones para la energía del lavavajillas
- Retire los eventuales restos grandes de comida. Ablande los restos de alimentos quemados presentes en los utensilios de cocción.
- No es necesario aclarar la vajilla con agua corriente.
- Para optimizar los rendimientos de su lavavajillas, siga estos consejos de carga.
(Las características y la apariencia de las cestas y de la cesta de cubiertos pueden variar según los modelos.)
Coloque los objetos en el lavavajillas de la siguiente forma:
- Los objetos como tazas, vasos, utensilios de cocina, etc. deben orientarse hacia abajo.
- Los elementos curvos o con recovecos deben colocarse inclinados para que el agua se pueda escurrir.
- Todos los utensilios deben ordenarse de forma correcta para que no se caigan.
- Todos los utensilios deben colocarse de forma que los brazos aspersores puedan moverse libremente durante el lavado.
- Cargue los objetos huecos, como las tazas, los vasos, las cacerolas, etc. con la abertura hacia abajo para que el agua no pueda acumularse en su interior.
- La vajilla y los cubiertos no deben estar encajados entre sí ni colocados uno sobre otros.
- Para que no se estropeen, los vasos no deben tocarse.
- La cesta superior está diseñada para colocar la vajilla más delicada y ligera, como los vasos, las tazas de café o de té.
- ¡Los cuchillos de hoja larga colocados de forma vertical son un riesgo potencial!
- Los cubiertos largos y/o cortantes, como los cuchillos, deben colocarse horizontalmente en la cesta superior.
- No cargue en exceso su lavavajillas. Esto es importante para obtener buenos resultados y para que el consumo de energía sea más razonable.
OBSERVACIÓN: los objetos muy pequeños no deben lavarse en el lavavajillas, ya que podrían caerse fácilmente de la cesta.
Descarga de la vajilla
Para evitar que el agua gotee desde la cesta superior a la cesta inferior, le recomendamos vaciar primero la cesta inferior y, después, el nivel superior.
ADVERTENCIA: la vajilla está caliente. Para evitar estropearla, espere aproximadamente 15 minutos una vez que haya acabado el programa antes de sacar los vasos y los cubiertos del lavavajillas.
Carga de la cesta superior
- La cesta superior está diseñada para colocar la vajilla más delicada y ligera, como los vasos, los platitos pequeños, las tazas de café o de té, así como los platos, los cuencos y los platos poco profundos (a condición de que no estén muy sucios).
- Coloque los platos y utensilios de cocina de modo que los chorros de agua no puedan moverlos.
Carga de la cesta inferior
- Le recomendamos que coloque en la cesta inferior los objetos más grandes y la vajilla más fácil de limpiar: cacerolas, sartenes, tapas, bandejas para servir y ensaladoras, como se indica en el esquema mostrado a continuación.
- Es preferible colocar las bandejas para servir y las tapas en los laterales de las cestas para vajilla para evitar bloquear la rotación del brazo aspersor superior.
- El diámetro máximo recomendado para los platos colocados delante del compartimiento de detergente es de 19 cm, para que no impida la apertura.
Carga del compartimento de cubiertos
- Los cubiertos se deben colocar en la cesta de cubiertos separándolos y colocándolos en el sentido adecuado.
- Asegúrese de que los utensilios no están encajados entre sí, ya que eso podría perjudicar el rendimiento de su aparato.
ADVERTENCIA: no deje que los cubiertos se salgan por la parte inferior de la cesta. Introduzca siempre los utensilios cortantes con la punta hacia abajo.
OBSERVACIÓN: para obtener un lavado óptimo, cargue las cestas según las recomendaciones de carga estándar.
Función del abrillantador y detergente
- El abrillantador se libera durante el último aclarado para evitar que el agua forme gotas en su vajilla que pueda dejar marcas y manchas.
- Esto mejora el secado al permitir que el agua se escurra de la vajilla.
- Su lavavajillas ha sido diseñado para usar abrillantadores líquidos.
ADVERTENCIA: utilice siempre un líquido abrillantador de marca para su lavavajillas. No llene nunca el compartimento de abrillantador con otra sustancia (como un producto de limpieza para lavavajillas o un detergente líquido). Podría estropear su aparato.
¿Cuándo se debe volver a llenar el compartimento del abrillantador?
La frecuencia con la que conviene rellenar el compartimento de abrillantador depende de la frecuencia de lavados del lavavajillas y del ajuste utilizado para el producto abrillantador.
- El indicador luminoso del abrillantador [25] se enciende cuando debe volver a rellenarse.
- Procure no llenar demasiado el compartimento de producto abrillantador.
Función del detergente
- Los detergentes, con sus componentes químicos, son necesarios para eliminar la suciedad, destruirla y evacuarla del lavavajillas.
- La mayoría de los detergentes de calidad comercial son idóneos para ello.
ADVERTENCIA: requisitos correctos del detergente
- Utilice únicamente detergentes específicamente previstos para su uso en lavavajillas. Conserve el detergente en un lugar fresco y seco.
- Añada el detergente en polvo en el compartimento solo cuando vaya a utilizar el lavavajillas.
El detergente para lavavajillas es corrosivo. Mantenga el detergente del lavavajillas lejos del alcance de los niños.
Llenado del compartimento de abrillantador

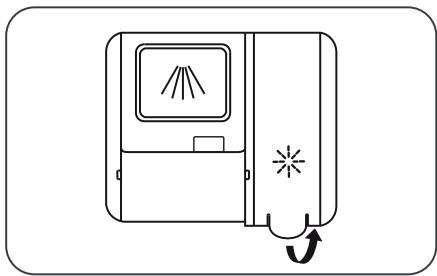

- Retire la tapa del compartimento de abrillantador levantando la lengüeta.

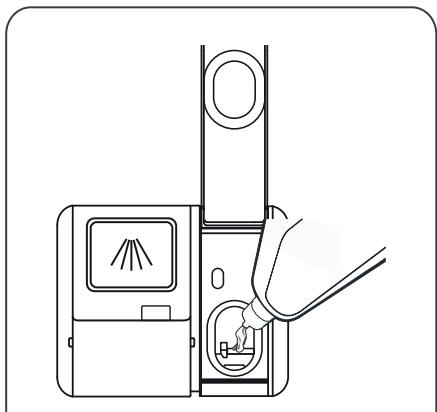

- Vierta el abrillantador en el compartimento con cuidado de no llenarlo demasiado.

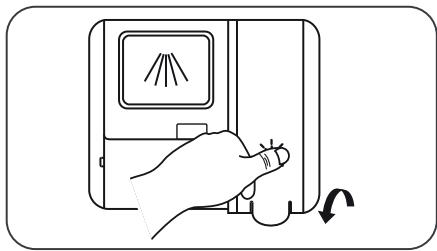

- A continuación, cierre el compartimento bajo la tapa.
Ajuste del compartimento de abrillantador
- Para obtener un rendimiento de secado óptimo con el menor producto abrillantador posible, el lavavajillas puede ajustar el consumo según el usuario.
- Por favor, siga los siguientes pasos.
- Después de cerrar la puerta del aparato, enciéndalo.
- 60 horas antes de haber encendido el aparato, pulse el botón «Programas» durante más de 5 horas y, luego, pulse el botón «++» del Inicio diferido para acceder al modo de ajuste; para ello, el indicador luminoso del abrillantador parpadeará con una frecuencia de 1 Hz.
- Pulse el botón «Programas» para seleccionar el ajuste correcto, en función de sus costumbres.
El orden de visualización de los ajustes es el siguiente: D1->D2->D3->D4->D5->D1. Mientras más alta sea la cifra, más abrillantador usará el lavavajillas.
- Espere 5 segundos o pulse el botón de alimentación para validar el ajuste y salir del modo de ajuste.
Llenado del compartimento de detergente
- Seleccione el método de apertura adaptado a su producto. Abra la tapa deslizando el pestillo de bloqueo. Abra la tapa pulsando el pestillo de bloqueo.
- Añada detergente en la cavidad más grande A, destinada al ciclo de lavado principal. Para un lavado óptimo, especialmente si la vajilla está muy sucia, vierta una pequeña cantidad de detergente en la puerta. Esta dosis de detergente adicional se activará durante la fase de prelavado.
- Cierre la tapa deslizándola hacia la izquierda y pulsando hacia abajo.
OBSERVACIÓN:
- Tenga en cuenta que los ajustes pueden variar según el grado de suciedad de la vajilla.
- Siga también las recomendaciones del fabricante incluidas en el envase del detergente.
Programación del lavavajillas
Tabla de programas de lavado
- La,
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- La
- Ofrece también información variada sobre los programas.
() significa: que deben rellenar el compartimento de abrillantador.
| Programas | Descripción del ciclo | Detergente de prelimavado/ principal | Duración de funciona不到位 (min) | Energía (KWh) | Agua (L) | Abrillantador |
| A Auto | Prelavado (45 °C) | | | | | |
| Lavado (55-65 °C) | 4/18 g (1 o 2 pastillas) | 85 - 150 | 1,050 - 1,551 | 12,1 - 18,5 | ● |
| Aclarado Aclarado (50-55 °C) Secado | | | | | |
| Intensivo | Prelavado (50 °C) | | | | | |
| Lavado (65 °C) | 4/18 g (1 o 2 pastillas) | 205 | 1,651 | 18,7 | ● |
| Aclarado Aclarado (60 °C) Secado | | | | | |
| Universal | Prelavado (45 °C) | | | | | |
| Lavado (55 °C) | 4/18 g (1 o 2 pastillas) | 175 | 1,451 | 18,7 | ● |
| Aclarado Aclarado (60 °C) Secado | | | | | |
| ECO | Lavado (50 °C) | | | | | |
| Aclarado Aclarado (50 °C) Secado | 4/18 g (1 o 2 pastillas) | 198 | 0,849 | 11,0 | ● |
| Programas | Descripción del ciclo | Detergente de preparado/ principal | Duración de funcionacho (min) | Energía (KWh) | Agua (L) | Abrillantador |
| Vasos | Prelavado (40 °C) | | | | | |
| Lavado (50 °C) | 4/18 g | 120 | 0,902 | 15,2 | ● |
| Aclarado Aclarado (50 °C) | (1 pastilla) | | | | |
| Secado | | | | | |
| 90 min | Lavado (55 °C) | | | | | |
| Aclarado Aclarado (50 °C) | 22 g | 90 | 0,891 | 11,5 | ● |
| Secado | (1 pastilla) | | | | |
| Rápido | Lavado (40 °C) | | | | | |
| Aclarado (40 °C) | 12 g | 30 | 0,781 | 11,0 | ○ |
| Aclarado (55 °C) | (1 pastilla) | | | | |
| Remojo | Prelavado | | 15 | 0,021 | 4,0 | ○ |
Inicio de un ciclo de lavado
- Saque las cestas superior e inferior, cargue la vajilla y, luego vuelva a introducir las cestas. Se recomienda cargar primero el compartimento inferior y luego el superior.
- Vierta el detergente.
- Enchufe el aparato a una toma de corriente. Para la información relativa a la alimentación eléctrica, consulte la «Ficha del producto». Asegúrese de que el suministro de agua está abierto a toda presión.
- Cierre la puerta del aparato y, a continuación, pulse el botón de alimentación para encender el aparato.
- Elija un programa y el indicador luminoso correspondiente se encenderá. A continuación, pulse el botón «Inicio/Pausa» y el lavavajillas comenzará el ciclo.
Cambio de programa durante un ciclo
- Un ciclo en curso solo se puede modificar si aún está en las primeras fases. Si el
ciclo está más avanzado, es posible que ya se haya liberado el detergente y que el aparato haya evacuado el agua de lavado.
- Si es el caso, el lavavajillas debe volver a programarse y tendrá que llenar de nuevo el compartimento de detergente.
Para volver a programar el lavavajillas, siga las instrucciones siguientes:
- Pulse el botón «Inicio/Pausa» para detener el programa.
- Pulse el botón «Programas» durante más de 3 segundos para anular el programa.
- Pulse la tecla «Programas» para seleccionar el programa que quiere utilizar.
- Pulse el botón de «Inicio/Pausa», el lavavajillas se pone en marcha después de 10 segundos.

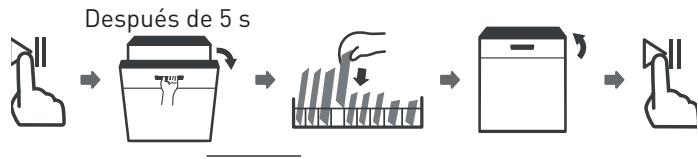

Añadir vajilla olvidada
- Puede añadir vajilla olvidada en cualquier momento antes de abrir el compartimento de detergente.
En este caso, siga las siguientes instrucciones:
- Pulse el botón «Inicio/Pausa» para detener el programa.
- Espere 5 segundos antes de abrir la puerta.
- Coloque la vajilla que faltaba.
- Cierre la puerta.
- Pulse el botón de «Inicio/Pausa», el lavavajillas se pone en marcha después de 10 segundos.
ADVERTENCIA: es peligroso abrir la puerta durante un ciclo de lavado, ya que el vapor caliente podrá quemarle.
Limpieza y mantenimiento
Mantenimiento del exterior del aparato
Puerta y junta de la puerta
- Limpie regularmente las juntas de la puerta con un paño suave y húmedo para eliminar los restos de comida.
- Cuando cargue el lavavajillas, los restos de comida y de bebida se pueden caer por los lados de la puerta del lavavajillas.
- Estas superficies se encuentran en el exterior de la cuba y el agua de los brazos aspersores no llega hasta ahí.
- Debe quitar todos los restos antes de cerrar la puerta.
Panel de control
- Si necesita limpiarlo, el panel de mando debe limpiarse únicamente con un paño suave y húmedo.
ADVERTENCIA:
- Para evitar que el agua penetre en el dispositivo de bloqueo de la puerta y los componentes eléctricos, no utilice nunca un espray limpiador.
- No use nunca estropajos o limpiadores abrasivos en las superficies exteriores del aparato, ya que podrían arañar el acabado. Algunos papeles absorbentes también pueden rayar la superficie o dejar marcas.
Mantenimiento del interior del aparato
Sistema de filtrado
- El sistema de filtrado de la parte inferior de la cuba retiene restos de comida grandes durante el ciclo de lavado. Los restos que recogen los filtros pueden obstruirlos. Compruebe regularmente el estado de los filtros y límpielos si fuese necesario con agua corriente.
- Siga los pasos siguientes para limpiar los filtros de la cuba.
OBSERVACIÓN: las ilustraciones se muestran a título indicativo. Los modelos de sistemas de filtrado y de brazos aspersores pueden variar.

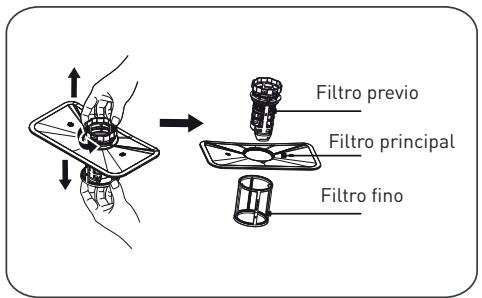

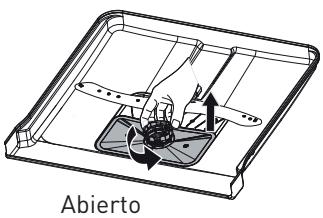

- Sujete el filtro previo y gírelo en el sentido antihorario para desbloquear el filtro. Tire del grupo de filtrado hacia arriba y sáquelo del lavavajillas.
- Tire del filtro hacia abajo para desencajarlo del grupo de filtrado. El filtro previo se puede separar del filtro principal presionando suavemente en las lengüetas de la parte superior del filtro y tirando del filtro para sacarlo.

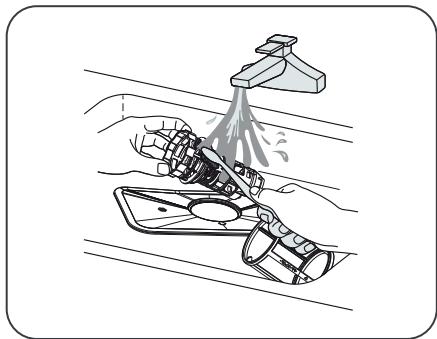

- Los restos más grandes de comida se pueden quitar enjuagando el filtro con agua corriente. Para una limpieza más profunda, use un cepillo de limpieza suave.
- Vuelva a colocar los filtros de forma inversa a como lo ha desmontado, sustituya el grupo de filtración y gírelo en el sentido de las agujas del reloj hasta la flecha correspondiente a la posición cerrada.
ADVERTENCIA:
- No apriete demasiado los filtros. Coloque los filtros correctamente y en orden, si no, podría entrar grandes residuos en el sistema y provocar un bloqueo.
- No utilice nunca el lavavajillas sin poner los filtros en su lugar. Si los filtros no se colocan correctamente, podría perjudicar el rendimiento del aparato y dañar la vajilla y los utensilios.
Brazos aspersores
- Debe limpiar regularmente los brazos aspersores para evitar que las sustancias químicas contenidas en el agua con cal obstruyan los aspersores y los rodamientos de los brazos aspersores.
- Para limpiar los brazos aspersores, siga las instrucciones siguientes:
- Para quitar el brazo aspersor superior, sostenga la tuerca central y gire el brazo aspersor en el sentido contrario de las agujas del reloj para quitarlo.

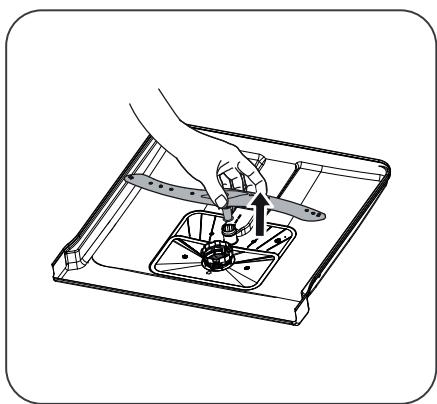

- Para retirar el brazo aspersor inferior, tire de él hacia arriba.

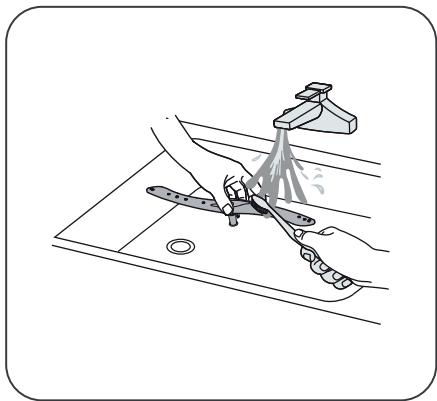

- Lave el brazo aspersor con agua tibia con jabón y utilice un cepillo suave para limpiar los aspersores. Vuelva a colocarlos en su sitio antes de haberlos enjuagado correctamente.
Mantenimiento general del lavavajillas
Protección contra las heladas
- Durante el invierno, deben tomarse medidas de protección contra las heladas para su lavavajillas. Después de cada ciclo de lavado, siga el procedimiento indicado a continuación:
- Corte la alimentación eléctrica del lavavajillas en la fuente de alimentación.
- Cierre la entrada de agua y desenchufe el tubo de entrada de agua del grifo de agua.
- Vacíe el agua del tubo de entrada y del grifo. (Utilice una cacerola para recoger el agua).
- Vuelva a conectar el tubo de entrada de agua al grifo.
- Retire el filtro del fondo de la cuba y utilice una esponja para absorber el agua de la cuba de decantación.
Después de cada lavado
- Después de cada lavado, cierre la entrada de agua del aparato y deje la puerta entreabierta para evaporar la formación de humedad y de olores en el interior.
Desenchufe el aparato de la pared
- Antes de realizar cualquier operación de limpieza o mantenimiento, desenchufe siempre el aparato de la toma de la pared.
Limpieza con disolventes o sustancias abrasivas prohibidas
- Para limpiar el exterior y las piezas de caucho del lavavajillas, no utilice ni disolventes ni productos de limpieza abrasivos. Utilice únicamente un paño con agua tibia y jabón.
- Para quitar las manchas o la suciedad de la superficie interior, utilice un paño húmedo con agua y un poco de vinagre o un producto de limpieza diseñado especialmente para lavavajillas.
En caso de inutilización prolongada
- Le recomendamos realizar un ciclo de lavado en vacío y después desenchufar la toma de la pared, cortar la entrada de agua y dejar la puerta del aparato ligeramente entreabierta. Esto ayuda a que las juntas de la puerta duren más tiempo y evitará que se formen olores en el interior del aparato.
Transporte del aparato
- Si debe desplazar el aparato, intente conservarlo en posición vertical. Si es indispensable, puede tumbarlo hacia atrás.
Juntas
- Uno de los factores que contribuyen a la formación de olores en el lavavajillas es la presencia de restos de comida entre las juntas. Si realiza una limpieza regular con una esponja húmeda evitará que esto ocurra.
Consejos para solucionar problemas
Antes de llamar a un técnico
Las tablas a continuación pueden ayudarle a solucionar los problemas sin necesidad de llamar a un técnico.
| Problemas | Causas posibles | Solutaciones |
| El lavavajillas no se pone en marcha. | El fusible está fundido o el disyuntor se haactivado. | • Sustituya el fusible o active el disyuntor. |
| • Retire todos los aparatos que utilizen el@mimo circuito que el lavavajillas. |
| El aparato no se enciende. | • Compruebe que el lavavajillas está encendido y la puerta está bien cerrada. Compruebe que el cable de alimentación está bien connectado a la toma de pared. |
| La presión de agua esblemado bajo. | • Compruebe que la entrada de agua está correctamente y que el grifo de agua está abierto. |
| La puerta del lavavajillas no está cerradacorrectamente. | • Cierre la puerta correctamente bloqueando el pestillo. |
| El agua del lavavajillas no se vacía. | El tubo de evacuación está obstruido o atascado. | • Examine el tubo de evacuación. |
| El filtró está obstruido. | • Controle el filtró previo. |
| El fregadero de la comida está obstruido. | • Compruebe si el fregadero de la comida sevacía correctamente. |
| • Si el fregadero está obstruido, necessitará llamar a un fontanero en lugar de a un先进技术 del lavavajillas. |
| Problemas | Causas posibles | Solutaciones |
| Presencia de espuma en la cuba. | El detergente no es adecuado. | • Utilice únicamente un detergente especialico para lavavajillas para evaporar la formación de espuma. Si se da el caso, abra el lavavajillas ycede que la espuma se evapore. Añada 4Litros de agua fria en la cuba del lavavajillas. Cierre la puerta del lavavajillas y bajo selecciónequalier ciclo. El lavavajillas comenzará vaciando el agua. Abra la puerta una vez que la fase de evacuación haya terminado y compruebe si la espuma ha desaparecido. |
| Se ha derramado abrillantador. | • Repita la operaciónsi fuese你需要. |
| • Limpie siempre inmediamente el abrillantador que se haya derramado. |
| El interior de la cuba está manchado. | Se ha PODido usar un detergente que contenga un tinte. | • Asegúrese de que su detergente no contenga ningún colorante. |
| Película blanca en la superficie inferior. | Minerales presentes en el agua dura. | • Para limpiar el interior del aparato, utilise una esponja húmeda con detergente para lavavajillas y guantes de caucho. |
| • No utilise nunca(other productode limpieza que no sea un detergente para lavavajillas y, asi, evitará que se forme espuma. |
| Manchas de oxido en los cubiertos. | Esos objetivos no resisten la corrosión. | · Evite introducir en el lavavajillas objetivos que no resistan a la corrosión. |
| No ha iniciado un programa justo afterwards deañadir sal regeneradora. Encuentra sal en el ciclo de lavado. | · Inicia siempre un programa de lavado envacío cuando antes de haberañadido la sal. |
| · No selección la funciona Turbo (si su modelo la incluye), después de haberañadido sal regeneradora. |
| La taps del descalcificador de agua está mal ajustada. | · Compruebe que la taps del descalcificador de agua está bien cerrada. |
| Ruidos de golpes del lavavajillas. | Un brazo aspersorocha contra un objeto en una cesta. | · Detenga el programa y reorganice los objetivos que molestan al brazo. |
| Ruidos de golpecitos procedentes del lavavajillas | La vajilla se mueve en el interior del lavavajillas. | · Interrumpa el programa y reorganice la vajilla. |
| Ruidos de golpes procedentes del conducto de agua. | Esto可以选择 ser debido a la instalación in situ o al diámetro de los tubos. | · Esto no influye en las functionalities del lavavajillas. |
| · En caso de duda, póngase en contacto con un fontaneroequalificado. |
| Problemas | Causas posibles | Solutaciones |
| La vajilla no está limpia. | No se ha colocadocorrectamente la vajilla. | · Consulte el capítulo «Preparación y carga de la vajilla». |
| El programa no era lobastante potente. | Selección un programa más intenso. |
| Solo ha salido unacantidadinsufficiente de detergente. | · Utilice más detergente o c的身体。 |
| Hay objetos que bloqueanel movimiento de los brazos aspersores. | · Reorganice los objetospara que los brazosaspersores pueda girarlibremente. |
| El grupo de filtrado noestá limpio o no se haintroducido correctamenteen el fondo de la cuba. Estóypebe cloquear los chorrosde los brazos aspersores. | · Limpie o colquecorrectamente el Grupo defiltrado. |
| · Limpie los chorros de losbrazos aspersores. |
| Los vasos se quedarnturbios. | Combinación de un aguablanda y demasiadacantidad de detergente. | · Utilice menos detergente si el agua de su localidades blanda y selección uno de los ciclos de lavado;máscorto para los vasos. |
| Hay manchas blancas en lavajilla y en los vasos. | En las zonas en las queel agua tiene mucha cal,puede aparecer depósitosde cal. | · Añana más detergente. |
| Quedan manchas negrasogrises en la vajilla. | Hay utensilios de aluminioque se han Rozado con lavajilla. | · Use un productode limpieza ligeramenteabrasivo para eliminarestas marcas. |
| Queda detergente enel compartmento dedetergente. | La vajillaBloquea elcompartimento dedetergente. | · Cargue la vajillacorrectamente. |
| La vajilla no se seca. | Carga Incorrecta. | · Cargue el lavavajillas de la forma indicada en esta guía. |
| Se ha SACado la vajillablemado promptly. | · No vacie su lavavajillas justo afterwards del ciclo de lavado. |
| · Entreabra la puerta para estar salir el vapeo. |
| · Espere a que baje la temperatura inferior y que la vajilla no estáblemado caliente para no quemarse al sacarla. |
| · Empiece SACando la cesta inferior para evaporar que caiga el agua de la cesta superior en la vajilla limpia. |
| Se ha seleccionado unprograma incorrecto. | · Con un programa corto, la temperatura de lavado es más baja, lo que disminuye los rendimientos del lavado. Elija un programa con una duración mayor. |
| Utilización de una vajilla con un revestimiento de mala calidad. | · Es más fácil evacuar el agua con这些东西 objetivos. |
| · Los cubiertos o la vajilla de este tipo no se deben introducir en el lavavajillas. |
Códigos de error
En caso de avería, el lavavajillas muestra estos códigos de error para ayudarle a identificar el problema:
| Códigos | Significado | Causas posibles |
| E1 | Tiempo dehlenado más largo. | Los grifos no están abiertos, la entrada de agua está obstruida o la presión de agua es demasiado bajo. |
| E3 | No se alcanza la temperatura deseada. | Fallo de un elemento calefactor. |
| E4 | Desbordimiento. | Un elemento del lavavajillas gotea. |
| E8 | Problema de orientación de la valvula de distribución. | Circuito abierto o valvula de distribución defectuosa. |
| Ed | Problema de communicatoración entre el circuito impreso principal y el de la pantalla. | Circuito abierto o rotura del cable de communicator. |
ADVERTENCIA:
- En caso de desbordamiento de agua, corte la entrada de agua antes de llamar al técnico.
- Si hay agua en el fondo de la cuba debido a un llenado excesivo o a una pequeña fuga, esta agua debe eliminarse antes de volver a poner en funcionamiento el aparato.
