FOIRE AUX QUESTIONS - 14S44 D XAD929C VALBERG

Comment installer le VALBERG 14S44 D XAD929C ?
Pour installer le VALBERG 14S44 D XAD929C, commencez par choisir un emplacement adapté. Assurez-vous que la surface est plane et stable. Suivez ensuite les instructions d'installation fournies dans le manuel, en veillant à respecter les dimensions et les recommandations de sécurité.
Quel est le poids maximum supporté par le VALBERG 14S44 D XAD929C ?
Le VALBERG 14S44 D XAD929C peut supporter un poids maximum de 150 kg. Il est important de ne pas dépasser cette limite pour garantir la sécurité et la durabilité du produit.
Comment entretenir le VALBERG 14S44 D XAD929C ?
Pour entretenir le VALBERG 14S44 D XAD929C, nettoyez régulièrement les surfaces avec un chiffon doux et un produit non abrasif. Évitez l'utilisation de produits chimiques agressifs qui pourraient endommager le revêtement.
Que faire si le VALBERG 14S44 D XAD929C ne fonctionne pas correctement ?
Si le VALBERG 14S44 D XAD929C ne fonctionne pas correctement, vérifiez d'abord l'alimentation électrique et assurez-vous que tous les branchements sont sécurisés. Consultez le manuel d'utilisation pour des solutions aux problèmes courants.
Où puis-je trouver des pièces de rechange pour le VALBERG 14S44 D XAD929C ?
Les pièces de rechange pour le VALBERG 14S44 D XAD929C peuvent être commandées directement auprès du fabricant ou via des revendeurs agréés. Vous pouvez également consulter le site web officiel de VALBERG pour plus d'informations.
Le VALBERG 14S44 D XAD929C est-il garanti ?
Oui, le VALBERG 14S44 D XAD929C est généralement couvert par une garantie de 2 ans. Veuillez conserver votre preuve d'achat pour toute réclamation de garantie.

MODE D'EMPLOI 14S44 D XAD929C VALBERG

REMARQUE : Veuillez vous référer au chapitre « adoucisseur d’eau », si vous avez besoin de régler l’adoucisseur d’eau.

B Bras de lavage supérieur

C Compartiment à tasses

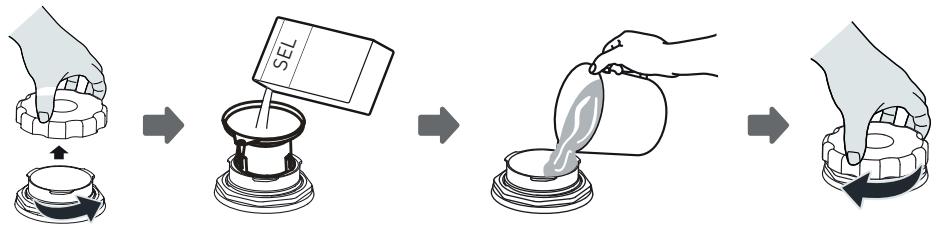

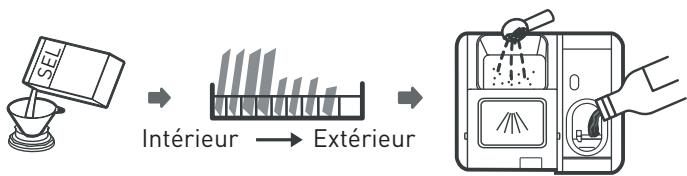

Chargement du sel dans l’adoucisseur d’eau

Ceci évitera que d’éventuels grains de sel ou de l’eau salée qui auraient été renversés et seraient restés au fond de la machine pendant un certain temps ne génèrent de la corrosion.

1. Sortez le panier inférieur et dévissez le bouchon du compartiment.

2. Placez l’extrémité de l’entonnoir (fourni) dans l’orifice et versez-y environ 1,5 kg de sel régénérant. 3. Remplissez d’eau le compartiment à sel jusqu’à la limite maximale. Il est normal qu’une petite quantité d’eau ressorte du compartiment.

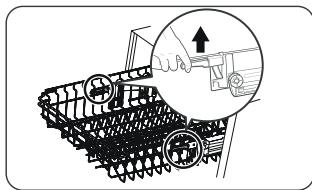

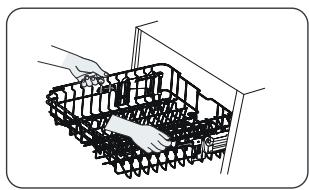

2. Pour abaisser le panier supérieur, soulevez les poignées de réglage de chaque côté pour libérer le panier et placez-le en position basse.

4. Après avoir rempli le compartiment, revissez bien le bouchon.

5. Le témoin lumineux du sel s’éteindra une fois que le compartiment aura été rempli de sel. 6. Immédiatement après avoir rempli le compartiment à sel, un programme de lavage doit être démarré. Dans le cas contraire, le système de filtration, la pompe ou d’autres pièces importantes de la machine pourraient être endommagés par l’eau salée. Ceci n’est pas couvert par la garantie.

Repliage des étagères à tasses

• Pour faire de la place pour des objets de plus grande taille dans le panier supérieur, soulevez l’étagère à tasses vers le haut. Vous pourrez alors appuyer les grands verres contre l’étagère. Vous pouvez également retirer l’étagère si vous ne l’utilisez pas.

• Le compartiment à sel ne doit être rempli que lorsque le témoin lumineux du sel (

) s’allume sur le panneau de commande. Selon la facilité avec laquelle le sel se dissout, il est possible que le témoin lumineux du sel reste allumé, bien que le compartiment soit rempli. • ATTENTION : Risque de corrosion et de perforation de la cavité ou des pièces de l’appareil : Si vous avez renversé dans la cavité lors du remplissage, veuillez immédiatement rincer l’endroit ou le sel a été déposé ou lancer un programme de lavage. Soyez d’autant plus vigilant lors du lancement d’un programme avec départ différé

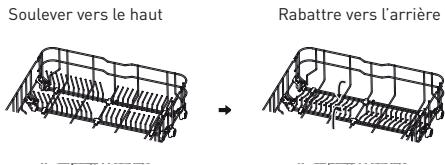

• Les tiges du panier inférieur servent à tenir des assiettes et des plats. Elles peuvent être abaissées pour faire de la place pour de grands objets. Soulever vers le haut

• Cette précaution est nécessaire pour éviter un risque de blocage de l’arrivée d’eau, ce qui pourrait endommager l’appareil.

Informations sur les branchements électriques

AVERTISSEMENT : Pour votre sécurité personnelle :

Tuyau d’alimentation standard

• Attention : Risque de surchauffe, d’incendie et de choc électrique: • Veuillez respecter les caractéristiques techniques de l’appareil dans la fiche jointe aux notices (tension, fréquence, puissance, pressions d’eau requises …) par rapport à votre installation. • Un disjoncteur divisionnaire 20 A ou un fusible de 16 A sur la prise du circuit dédié à l’appareil doivent être utilisés. Les sections des câbles d’alimentation doivent être de 2,5 mm² et l’interrupteur différentiel de 30 mA. • La prise de courant doit être équipée d’une terre de protection. Si la prise n’est pas adaptée ou endommagée, remplacez-la et vérifier l’installation électrique afin qu’elle corresponde aux exigences ci-dessus.

AVERTISSEMENT : Un tuyau relié à une douchette d’évier peut éclater s’il est installé sur la même conduite d’eau que le lave-vaisselle. Si votre évier en est équipé, il est recommandé de débrancher le tuyau et de boucher le trou.

Comment débrancher le tuyau d’alimentation ?

1. Fermez l’arrivée d’eau. 2. Dévissez le tuyau d’alimentation d’eau du robinet. Raccordement des tuyaux de vidange • Insérez le tuyau de vidange dans un tuyau d’évacuation d’un diamètre minimum de 4 cm, ou laissez-le couler dans l’évier en veillant à ne pas le plier, ni le pincer. • La hauteur du tuyau d’évacuation ne doit pas dépasser 1 000 mm.

AVERTISSEMENT : Vérifiez que l’appareil est correctement mis à la terre avant de l’utiliser.

• L’extrémité libre du tuyau ne doit pas être plongée dans l’eau pour éviter un retour d’eau.

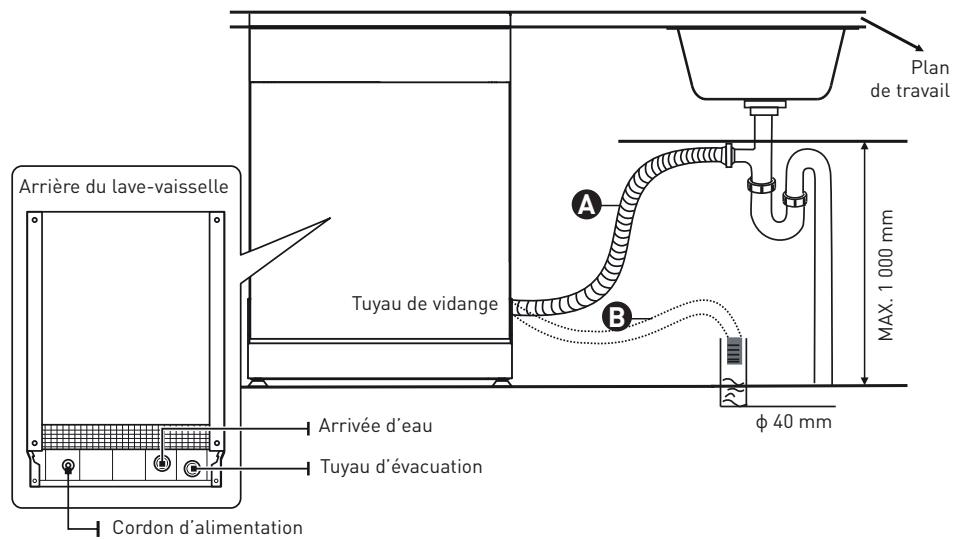

AVERTISSEMENT : Veillez à fixer solidement le tuyau de vidange soit en position A Arrivée et évacuation d’eau

Une fois l’appareil positionné à l’emplacement requis, la hauteur du lave-vaisselle peut être modifiée en tournant les pieds de réglage. L’appareil ne doit en aucun cas être incliné de plus de 2 °.

• Si l’évier se trouve à une hauteur de plus de 1 000 mm du sol, l’excédent d’eau des tuyaux ne peut pas être évacué directement dans l’évier. Dans ce cas, il est nécessaire d’évacuer l’excédent d’eau des tuyaux dans une bassine ou un récipient adapté, placé(e) à l’extérieur de l’appareil et plus bas que l’évier

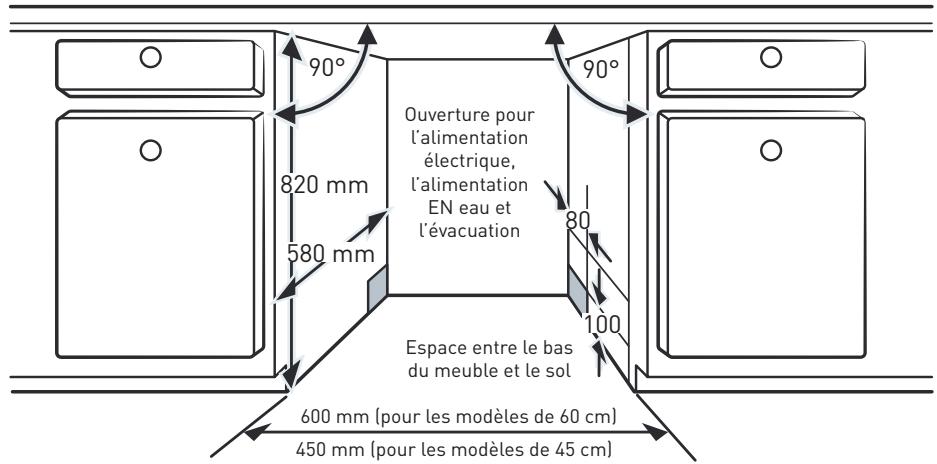

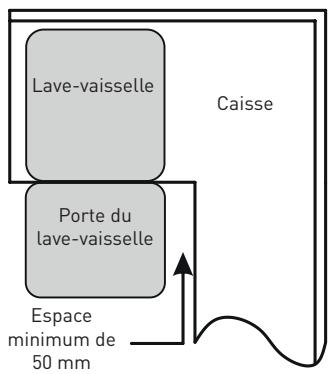

Installation encastrée (pour les modèles encastrables)

Étape 1 : Choix du meilleur emplacement pour le lave-vaisselle

• Assurez-vous que le tuyau de vidange n’est pas tordu ou écrasé.

• Illustration des dimensions du meuble et de la position d’installation du lave-vaisselle

• Si vous avez besoin d’une rallonge de tuyau de vidange, assurez-vous d’utiliser un tuyau de vidange similaire. • Elle ne doit pas mesurer plus de 4 mètres, sinon les performances de nettoyage de votre lave-vaisselle pourraient s’en trouver réduites. Raccordement du siphon • Le raccordement des eaux usées doit se trouver à une hauteur inférieure à 100 cm (au maximum) du bas de la cuve. • Le tuyau de vidange de l’eau doit être fixé.

580 mm • Placez le lave-vaisselle à l’endroit souhaité. L’arrière de l’appareil doit reposer contre le

1. Les ressorts de porte sont réglés en usine avec une tension adaptée à la porte extérieure.

Si vous installez le panneau décoratif en bois, il vous faudra ajuster la tension des ressorts de la porte. Pour cela, tournez la vis de réglage de façon à resserrer ou desserrer le câble en acier.

REMARQUE : Selon l’endroit où se trouve votre prise électrique, il est possible qu’il soit nécessaire de pratiquer une ouverture dans le côté opposé du meuble.

2. La tension des ressorts de la porte est correcte lorsque la porte reste à l’horizontale en position complètement ouverte, mais remonte en position fermée d’une simple pression du doigt.

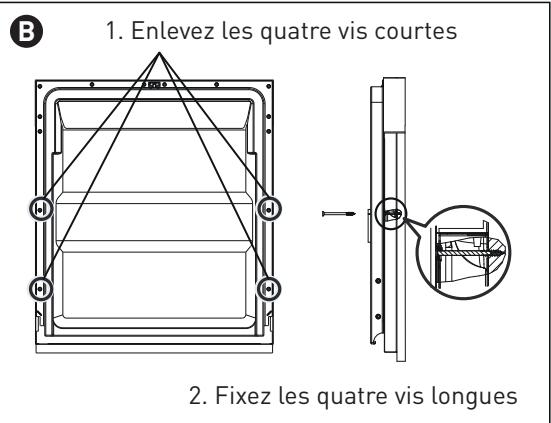

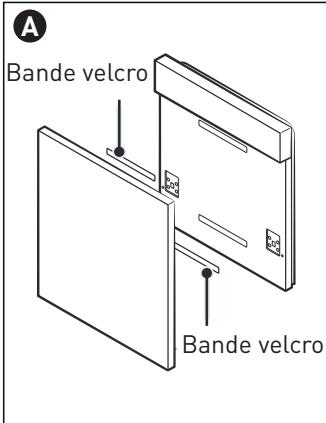

Étape 2 : Dimensions et installation du panneau décoratif

REMARQUE : Le panneau décoratif en bois doit être monté conformément aux schémas d’installation.

Veuillez vous assurer que la bande de protection contre la condensation est correctement alignée avec le bord du plan de travail. (Étape 2)

B Utilisation de l’appareil

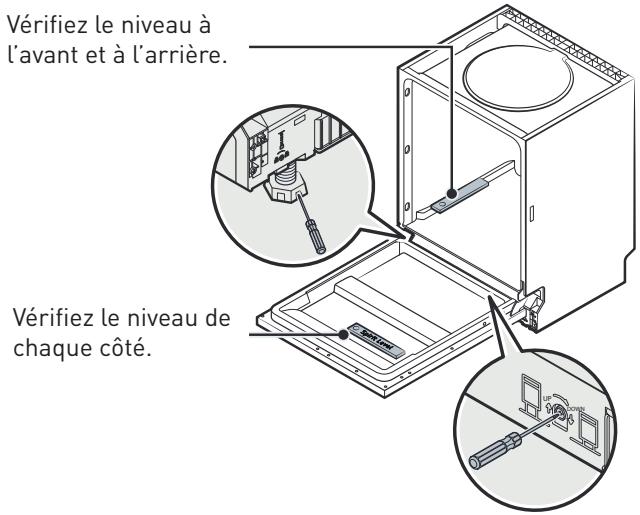

Étape 5. Mise à niveau du lave-vaisselle

Le lave-vaisselle doit être de niveau pour un bon fonctionnement du panier à vaisselle et des performances de lavage optimales.

2. Raccordez le tuyau d’arrivée d’eau à l’alimentation en eau froide.

1. Placez un niveau à bulle sur la porte et sur le rail à l’intérieur de la cuve, de la manière indiquée, pour vérifier que le lave-vaisselle est de niveau.

3. Connectez le tuyau de vidange.

2. Mettez le lave-vaisselle de niveau en réglant chacun des trois pieds réglables.

4. Branchez le cordon d’alimentation.

3. Lorsque vous mettez de niveau le lave-vaisselle, veillez à ne pas le faire basculer.

5. Positionnez le lave-vaisselle. (Étape 4)

6. Mettez le lave-vaisselle de niveau. Les pieds arrières peuvent être réglés depuis l’avant du lave-vaisselle en tournant la vis cruciforme au milieu de la base du lave-vaisselle à l’aide d’un tournevis cruciforme. Pour régler les pieds avant, utilisez un tournevis plat et tournez les pieds avant jusqu’à ce que le lave-vaisselle soit de niveau. (Étapes 5 à 6)

Vérifiez le niveau à l’avant et à l’arrière.

7. Installez la porte du meuble sur la porte extérieure du lave-vaisselle. (Étapes 7 à 10)

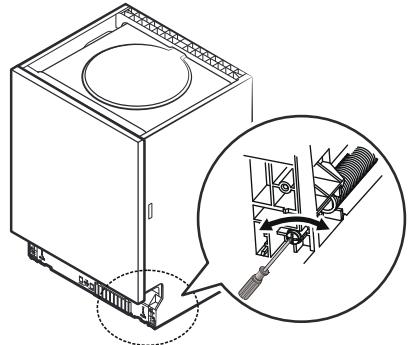

8. Réglez la tension des ressorts de la porte à l’aide d’une clé hexagonale, en la tournant dans le sens horaire pour resserrer les ressorts à gauche et à droite de la porte. Si vous ne respectez pas cette consigne, vous risquez d’endommager votre lave-vaisselle. (Étape 11)

Vérifiez le niveau de chaque côté.

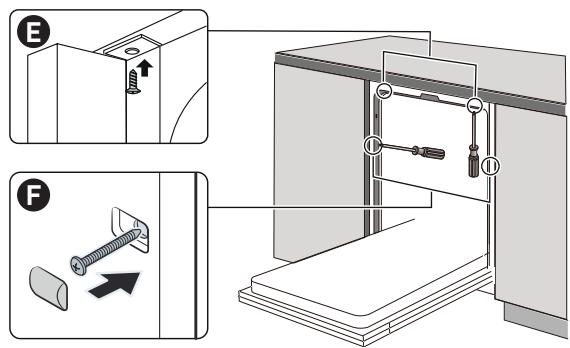

9. Le lave-vaisselle doit être fixé en place. Il existe pour cela deux façons de procéder :

UP DOWN E . Plan de travail normal : insérez le crochet d’installation dans la fente du panneau latéral et fixez-le au plan de travail à l’aide de vis à bois.

F . Plan de travail en marbre ou granit : fixez le côté avec des vis.

REMARQUE : La hauteur de réglage maximale des pieds est de 50 mm.

Chargement des paniers :

6 Réglage de l’adoucisseur d’eau : H3

Si le témoin « » s’allume, cela signifie que le niveau de produit de rinçage du lave-vaisselle est faible et que le compartiment correspondant doit être rempli.

Pour les verres et la vaisselle légèrement sale. 90 min Pour les charges normalement sales nécessitant un lavage rapide. Rapide Un cycle plus court pour une vaisselle légèrement sale ne nécessitant pas de séchage.

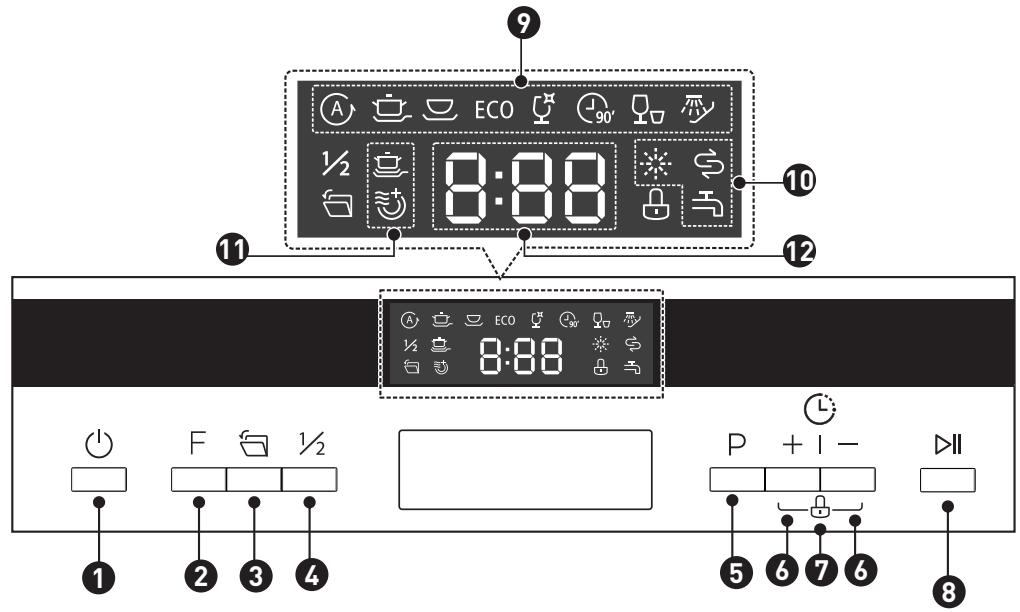

Utilisation de l’appareil

Si le témoin « » s’allume, cela signifie que le lave-vaisselle manque de sel et qu’une recharge est nécessaire. Robinet d’eau Si le témoin « » s’allume, cela signifie que le robinet d’eau est fermé.

Cette fonction permet de sécher davantage la vaisselle. (Elle ne peut être utilisée qu’avec les programmes Intensif, Universel, ÉCO, Verres et 90 min). Affiche le temps restant, le temps d'attente, les codes d'erreur, etc.

• L’adoucisseur d’eau doit être réglé manuellement, à l’aide de l’indicateur de la dureté de l’eau. • L’adoucisseur d’eau est conçu pour éliminer les minéraux et les sels de l’eau qui auraient un effet nuisible ou indésirable sur le fonctionnement de l’appareil. Plus la teneur en minéraux de votre eau est élevée et plus elle est calcaire. • L’adoucisseur doit être réglé en fonction de la dureté de l’eau dans votre région. Votre service local des eaux peut vous renseigner sur la dureté de l’eau dans votre région.

Pour rincer la vaisselle que vous prévoyez de laver plus tard dans la journée.

• Ce lave-vaisselle est conçu pour permettre le réglage de la quantité de sel utilisée en fonction de la dureté de l’eau. Cette fonction permet d’optimiser et d’adapter le niveau de consommation de sel. • Veuillez suivre les étapes ci-dessous pour le réglage de la consommation de sel : 1. Après avoir fermé la porte de l’appareil, mettez ce dernier sous tension. 2. Dans les 60 secondes suivant la mise sous tension de l’appareil, appuyez sur le bouton « Programmes » pendant plus de 5 secondes pour accéder au mode de réglage de l’adoucisseur d’eau. 3. Appuyez sur le bouton « Programmes » pour sélectionner le bon réglage, en fonction de votre environnement local. L’ordre d’affichage des réglages est le suivant : H1 -> H2 -> H3 -> H4 -> H5 -> H6. 4. Patientez 5 secondes ou appuyez sur le bouton d’alimentation pour valider le réglage et quitter le mode de réglage. DURETÉ DE L’EAU Degrés allemand

°dH Degrés français

équipé d’un adoucisseur spécial qui utilise un compartiment à sel spécifiquement conçu pour éliminer le calcaire et les minéraux de l’eau.

Préparation et chargement de la vaisselle • Pensez à acheter des ustensiles qui portent la mention « Résiste au lave-vaisselle ». • Pour les objets délicats, sélectionnez un programme avec la température la plus basse possible. • Pour éviter de les endommager, ne sortez pas les verres et les couverts du lave-vaisselle dès la fin du programme. Couverts/vaisselle passant au lave-vaisselle Ne conviennent pas : - Les couverts avec des manches en bois, en corne, en porcelaine ou en nacre - Les articles en plastique qui ne résistent pas à la chaleur - Les couverts anciens avec des parties collées qui ne résistent pas à des températures élevées - La vaisselle ou les couverts collés - Les articles en étain ou en cuivre - Les verres en cristal - Les objets en acier susceptibles de rouiller - Les plateaux en bois - Les objets fabriqués à partir de fibres synthétiques Conviennent de manière limitée : - Certains types de verres peuvent devenir ternes au bout d’un grand nombre de lavages. - Les objets en argent et en aluminium ont tendance à se décolorer au cours du lavage. - Les motifs vernis risquent de s’effacer s’ils sont fréquemment lavés en machine.

REMARQUE : Veuillez vous référer au chapitre « Chargement du sel dans l’adoucisseur d’eau », si votre lave-vaisselle manque de sel.

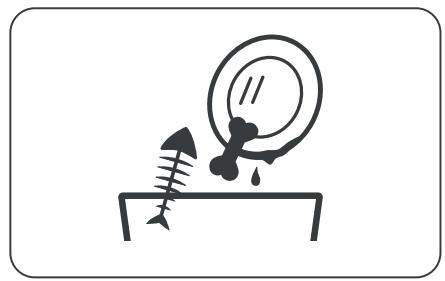

• Enlevez les éventuels gros restes de nourriture. Ramollissez les restes d’aliments brûlés présents dans les ustensiles de cuisson.

B Utilisation de l’appareil

REMARQUE : Les très petits objets ne doivent pas être lavés au lave-vaisselle, car ils pourraient facilement tomber du panier.

• Il n’est pas nécessaire de rincer la vaisselle sous l’eau courante.

• Pour optimiser les performances de votre lave-vaisselle, suivez ces conseils de chargement. (Les caractéristiques et l’aspect des paniers à vaisselle et à couverts peuvent varier selon les modèles.) Placez les objets dans le lave-vaisselle de la manière suivante : • Les objets tels que les tasses, verres, ustensiles de cuisson, etc. doivent être orientés vers le bas. • Les objets incurvés ou comportant des renfoncements doivent être chargés en biais pour que l’eau puisse s’écouler. • Tous les ustensiles doivent être bien rangés, pour qu’ils ne risquent pas de basculer. • Tous les ustensiles doivent être placés de manière à ce que les bras de lavage puissent tourner librement au cours du lavage.

Déchargement de la vaisselle

Pour éviter que l’eau ne goutte depuis le panier supérieur sur le panier inférieur, nous vous recommandons de vider d’abord le panier inférieur et ensuite le niveau supérieur.

AVERTISSEMENT : La vaisselle sera chaude ! Pour éviter de l’abîmer, attendez environ 15 minutes après la fin du programme avant de sortir les verres et les couverts du lave-vaisselle.

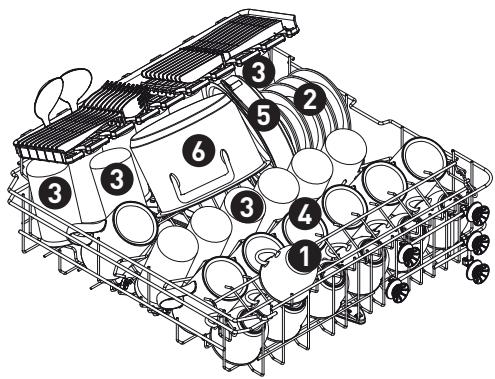

Chargement du panier supérieur • Le panier supérieur est conçu pour ranger la vaisselle plus délicate et légère, comme les verres, les soucoupes, les tasses à café ou à thé, ainsi que les assiettes, les petits bols et les plats peu profonds (à condition qu’ils ne soient pas trop sales). • Positionnez la vaisselle et les ustensiles de cuisson de façon à ce qu’ils ne puissent pas être déplacés par le jet d’eau.

• Chargez les objets creux, comme les tasses, verres, casseroles, etc. avec l’ouverture vers le bas, pour que l’eau ne puisse pas s’y accumuler.

• Pour éviter de les abîmer, les verres ne doivent pas se toucher.

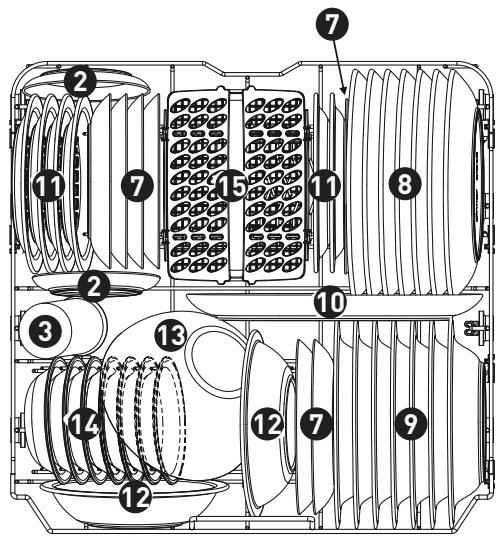

Chargement du panier inférieur

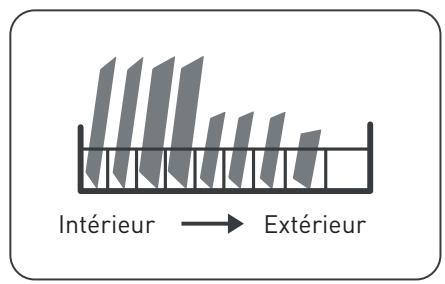

• Nous vous suggérons de placer dans le panier inférieur les gros objets et les articles les plus difficiles à nettoyer : casseroles, poêles, couvercles, plats de service et saladiers, comme indiqué dans le schéma ci-dessous.

• Le panier supérieur est conçu pour accueillir la vaisselle plus délicate et légère, comme les verres, les tasses à café ou à thé.

• Il est préférable de placer les plats de service et les couvercles sur le côté des paniers à vaisselle, afin d’éviter de bloquer la rotation du bras de lavage supérieur.

• Les couteaux à longue lame rangés à la verticale présentent un danger potentiel !

• Le diamètre maximal conseillé pour les assiettes placées devant le compartiment à détergent est de 19 cm, pour ne pas en entraver l’ouverture.

• La vaisselle et les couverts ne doivent pas être emboîtés les uns dans les autres, ni se couvrir les uns les autres.

• Les couverts longs et/ou tranchants, tels que des couteaux à découper, doivent être positionnés horizontalement dans le panier supérieur.

• Ne surchargez pas votre lave-vaisselle. Ceci est important pour obtenir de bons résultats et pour une consommation d’énergie raisonnable.

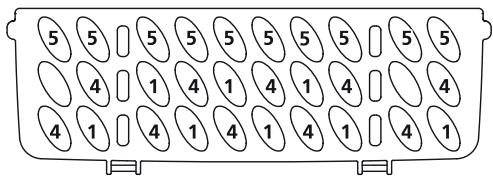

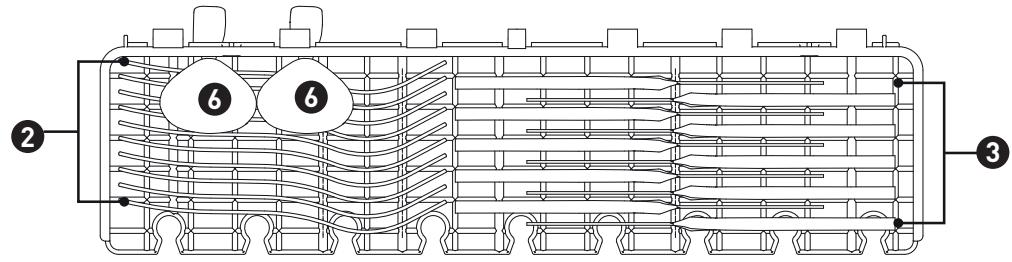

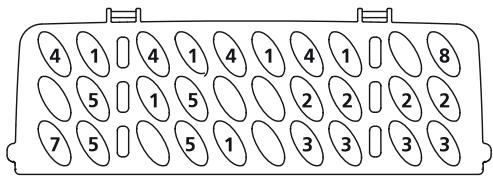

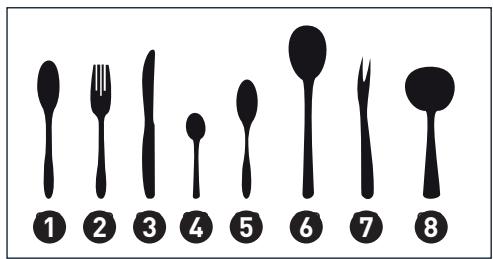

• Les couverts doivent être placés dans le compartiment à couverts en les séparant et en les positionnant dans le sens adéquat.

• Assurez-vous que les ustensiles ne sont pas emboîtés les uns dans les autres, car cela pourrait nuire aux performances de votre appareil.

AVERTISSEMENT : Ne laissez pas de couverts dépasser du bas du panier. Placez toujours les ustensiles tranchants avec la pointe vers le bas !

REMARQUE : Pour un lavage optimal, veuillez charger les paniers en vous référant aux recommandations de chargement standard.

B Utilisation de l’appareil

• La plupart des détergents de qualité commerciale conviennent à cet effet.

AVERTISSEMENT : Utilisation correcte du détergent

• Utilisez uniquement des détergents conçus spécialement pour être utilisés dans un lavevaisselle. Conservez votre détergent dans un endroit frais et sec. • Ne placez du détergent en poudre dans le compartiment que lorsque vous êtes prêt(e) à démarrer le lave-vaisselle. Le détergent pour lave-vaisselle est corrosif ! Conservez le détergent pour lave-vaisselle hors de portée des enfants. Remplissage du compartiment à produit de rinçage 1. Retirez le cache du compartiment à produit de rinçage en soulevant la languette.

Fonction du produit de rinçage et du détergent

• Le produit de rinçage est libéré lors du dernier rinçage afin d’éviter que l’eau ne forme des gouttelettes sur votre vaisselle, susceptibles de laisser des traces et des taches. • Il améliore aussi le séchage en permettant à l’eau de s’écouler sur la vaisselle. • Votre lave-vaisselle est conçu pour utiliser des produits de rinçage liquides.

AVERTISSEMENT : Utilisez toujours un produit de rinçage de marque pour votre lave-vaisselle. Ne remplissez jamais le compartiment à produit de rinçage avec une autre substance (comme un produit de nettoyage pour lave-vaisselle ou un détergent liquide).

Cela endommagerait votre appareil.

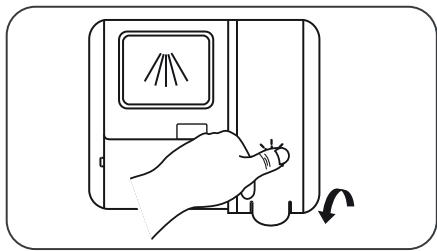

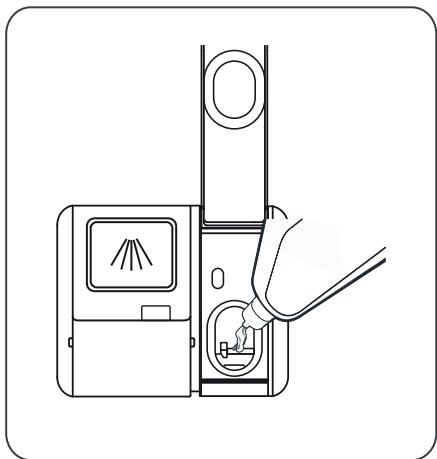

2. Versez le produit de rinçage dans le compartiment, en veillant à ne pas trop le remplir.

Quand faut-il remplir à nouveau le compartiment à produit de rinçage ?

La fréquence à laquelle il convient de remplir le compartiment à produit de rinçage dépend de la fréquence des lavages de vaisselle et du réglage utilisé pour le produit de rinçage. • Le témoin du produit de rinçage (

) s’allume lorsqu’une recharge est nécessaire.

• Évitez de trop remplir le compartiment à produit de rinçage.

Fonction du détergent • Les composants chimiques du détergent sont nécessaires pour enlever les saletés, les broyer et les évacuer du lave-vaisselle.

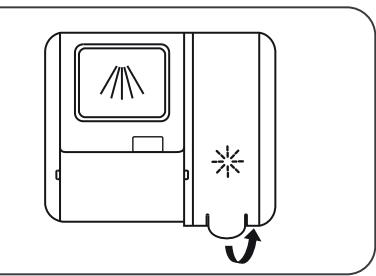

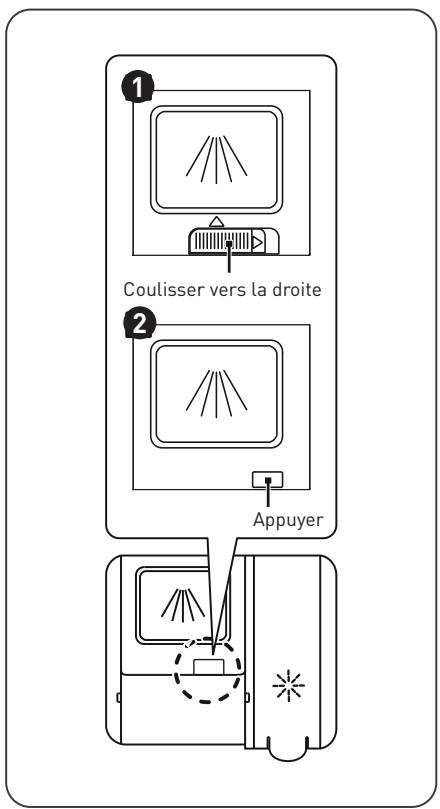

1 Ouvrez le couvercle en coulissant le loquet de déverrouillage.

2 Ouvrez le couvercle en appuyant sur le loquet de déverrouillage.

Réglage du compartiment à produit de rinçage • Pour obtenir une performance de séchage optimale avec le moins de produit de rinçage possible, le lave-vaisselle est conçu pour régler la consommation selon l’utilisateur. Coulisser vers la droite

• Veuillez suivre les étapes ci-dessous.

Plus le chiffre est élevé, plus le lave-vaisselle utilisera de produit de rinçage.

4. Patientez 5 secondes ou appuyez sur le bouton d’alimentation pour valider le réglage et quitter le mode de réglage.

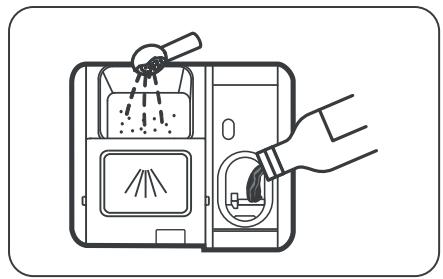

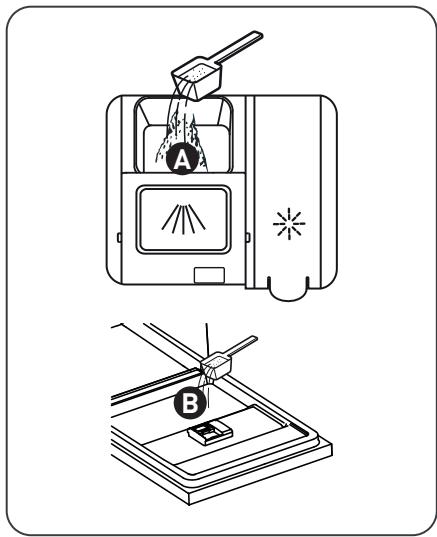

2. Ajoutez du détergent dans la grande cavité A pour le cycle de lavage principal.

Pour un lavage optimal, particulièrement si la vaisselle est très sale, versez une petite quantité de détergent sur la porte. Cette dose de détergent supplémentaire s’activera au cours de la phase de prélavage.

Tableau des cycles de lavage

• Le tableau ci-dessous indique les programmes qui conviennent le mieux en fonction des quantités de résidus de nourriture sur la vaisselle, ainsi que la quantité de détergent requise. • Il donne également diverses informations sur les programmes. (

) signifie : que vous devez remplir le compartiment à produit de rinçage.

Description du cycle

Prélavage (45 °C) Changement de programme en cours de cycle • Un cycle de lavage ne peut être modifié que s’il a commencé depuis peu. Si le cycle est plus avancé, il est possible que le détergent ait déjà été libéré et que l’appareil ait déjà vidangé l’eau de lavage. • Si c’est le cas, le lave-vaisselle devra être reprogrammé et le compartiment à détergent devra être rempli à nouveau. Pour reprogrammer le lave-vaisselle, suivez les instructions ci-dessous : 1. Appuyez sur le bouton « Départ/Pause » pour arrêter le lavage. 2. Appuyez sur le bouton « Programmes » pendant plus de 3 secondes pour annuler le programme.

2. Versez le détergent.

3. Branchez la fiche dans la prise de courant. Pour les informations relatives à l’alimentation électrique, référez-vous à la « Fiche produit ». Assurez-vous que l’alimentation en eau est ouverte à pleine pression.

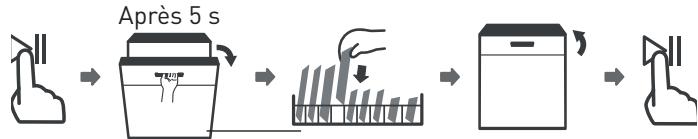

Ajout de vaisselle oubliée

• Vous pouvez ajouter de la vaisselle oubliée à tout moment avant l’ouverture du compartiment à détergent. Dans ce cas, suivez les instructions ci-dessous : 1. Appuyez sur le bouton « Départ/Pause » pour arrêter le lavage. 2. Attendez 5 secondes avant d’ouvrir la porte. 3. Ajoutez la vaisselle oubliée. 4. Fermez la porte. 5. Appuyez sur le bouton « Départ/Pause » ; le lave-vaisselle se mettra en marche au bout de 10 secondes. Après 5 s

4. Fermez la porte de l’appareil, puis appuyez sur le bouton d’alimentation pour mettre en marche la machine.

5. Choisissez un programme, le témoin correspondant s’allumera. Appuyez ensuite sur le bouton « Départ/Pause », le lave-vaisselle débutera son cycle.

Porte et joint de la porte

• Nettoyez régulièrement les joints de porte à l’aide d’un chiffon doux humide, pour éliminer les résidus de nourriture. • Lors du chargement du lave-vaisselle, les résidus de nourriture et de boissons peuvent couler sur les côtés de la porte du lave-vaisselle. • Ces surfaces se trouvent à l’extérieur de la cuve et l’eau des bras de lavage ne parvient pas jusqu’à elles.

C Informations pratiques

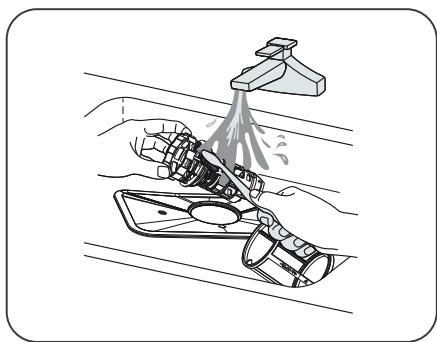

• Le système de filtration au bas de la cuve retient les gros résidus pendant le cycle de lavage. Les résidus recueillis peuvent obstruer les filtres. Contrôlez régulièrement l’état des filtres et nettoyez-les si nécessaire sous l’eau courante. • Suivez les étapes ci-après pour nettoyer les filtres de la cuve. REMARQUE : Les illustrations sont fournies à titre indicatif uniquement, les modèles de systèmes de filtration et de bras de lavage peuvent varier.

• Tous résidus doivent être essuyés avant de fermer la porte.

Panneau de commande • S’il est nécessaire de le nettoyer, le panneau de commande doit être essuyé uniquement avec un chiffon doux humide.

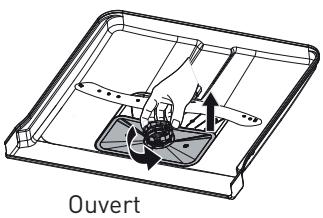

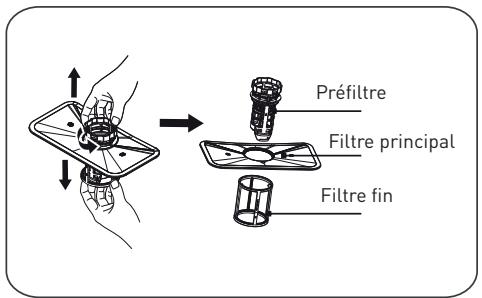

1. Tenez le préfiltre et faites-le tourner dans le sens antihoraire pour déverrouiller le filtre. Tirez le groupe filtre vers le haut et sortez-le du lave-vaisselle.

éviter que les substances chimiques contenues dans l’eau calcaire n’obstruent les jets et les roulements des bras de lavage.

C Informations pratiques

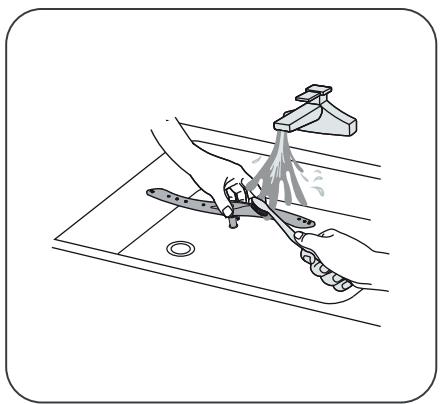

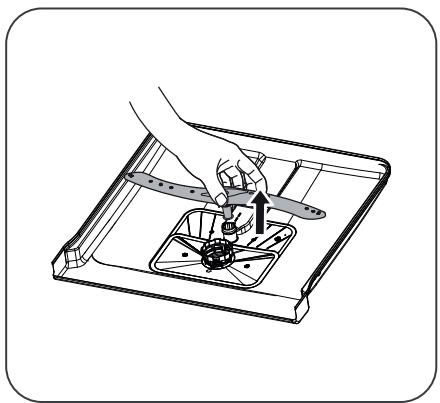

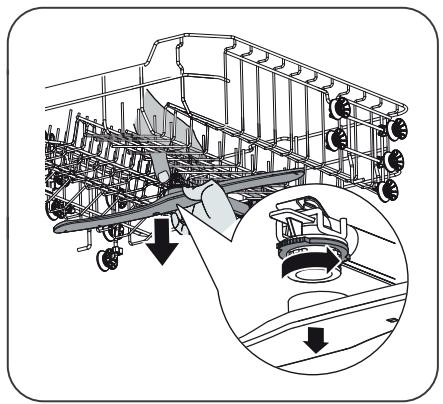

1. Pour retirer le bras de lavage supérieur, maintenez immobile l’écrou central et faites tourner le bras de lavage dans le sens antihoraire pour l’enlever.

1. Coupez l’alimentation électrique du lave-vaisselle au niveau de la source.

2. Fermez l’arrivée d’eau et débranchez le tuyau d’arrivée d’eau du robinet d’eau. 3. Vidangez l’eau du tuyau d’arrivée et du robinet. (utilisez un seau pour récupérer l’eau). 4. Rebranchez le tuyau d’arrivée d’eau sur le robinet. 5. Retirez le filtre au fond de la cuve et utilisez une éponge pour absorber l’eau dans la cuve de décantation. Après chaque lavage • Après chaque lavage, fermez l’arrivée d’eau de l’appareil et laissez la porte entrouverte pour éviter la formation d’humidité et d’odeurs à l’intérieur. Débranchement de la prise • Avant toute opération de nettoyage ou d’entretien, débranchez toujours la fiche de la prise. Nettoyage avec des solvants ou des substances abrasives à proscrire

C Informations pratiques

• Nous vous recommandons d’effectuer un cycle de lavage à vide, puis de débrancher la fiche de la prise de courant, de fermer l’arrivée d’eau, et de laisser la porte de l’appareil entrouverte. Ceci contribuera à ce que les joints de porte durent plus longtemps et évitera la formation d’odeurs à l’intérieur de l’appareil. Déplacement de l’appareil • Si vous devez déplacer l’appareil, essayez de le conserver en position verticale. Si cela est indispensable, vous pouvez le coucher sur le dos. Joints • L’un des facteurs contribuant à la formation d’odeurs dans le lave-vaisselle est la présence de restes de nourriture coincés dans les joints. Un nettoyage régulier avec une éponge humide permet d’éviter que cela ne survienne.

• Pour nettoyer l’extérieur et les pièces en caoutchouc du lave-vaisselle, n’utilisez pas de solvants ni de produits de

L’eau du lave-vaisselle ne se vidange pas.

• Remplacez le fusible ou réactivez le disjoncteur. • Retirez tous les autres appareils utilisant le même circuit que le lave-vaisselle.

L’appareil n’est pas sous tension.

• Vérifiez que le lavevaisselle est mis en marche et que sa porte est bien fermée. Assurez-vous que le cordon d’alimentation est correctement branché à la prise murale.

La pression d’eau est faible.

• Vérifiez que l’arrivée d’eau est correctement raccordée et que le robinet d’eau est ouvert.

La porte du lave-vaisselle n’est pas fermée correctement.

• Veillez à bien fermer la porte en enclenchant le loquet.

Le tuyau de vidange est tordu ou coincé.

• Vérifiez le tuyau de vidange.

Le filtre est bouché.

• Contrôlez le préfiltre.

Présence de mousse dans la cuve.

Le détergent n’est pas adapté.

4 litres d’eau froide dans la cuve du lave-vaisselle. Fermez la porte du lavevaisselle, puis sélectionnez n’importe quel cycle de lavage. Le lave-vaisselle commencera par évacuer l’eau. Ouvrez la porte une fois que la phase de vidange sera terminée et vérifiez si la mousse a disparu. • Répétez l’opération si nécessaire.

L’intérieur de la cuve est taché.

Du produit de rinçage a été renversé.

• Essuyez toujours immédiatement tout produit de rinçage renversé.

Un détergent contenant du colorant a peut-être été utilisé.

• Vérifiez si l’évier de la cuisine se vide correctement. L’évier de la cuisine est bouché.

Film blanc sur la surface intérieure.

• Évitez de passer au lavevaisselle des objets qui ne résistent pas à la corrosion.

Informations pratiques

Bruits de chocs provenant du lave-vaisselle. Bruits de cliquetis provenant du lave-vaisselle.

Bruits de chocs provenant des conduites d’eau.

Vous n’avez pas démarré de programme juste après l’ajout de sel régénérant.

• Ne sélectionnez pas Du sel s’est retrouvé dans le la fonction Turbo (si elle cycle de lavage. existe sur votre modèle), après avoir ajouté du sel régénérant. Le couvercle de l’adoucisseur d’eau est mal fixé.

• Vérifiez que le couvercle de l’adoucisseur d’eau est bien fermé.

Un bras de lavage tape contre un objet dans un panier.

• Arrêtez le programme et réorganisez les objets qui entravent le bras de lavage.

De la vaisselle bouge dans le lave-vaisselle.

• Interrompez le programme et réorganisez la vaisselle.

Ceci peut être lié à l’installation sur place ou au diamètre des tuyaux.

• Ceci est sans influence sur les fonctionnalités du lave-vaisselle.

• En cas de doute, contactez un plombier qualifié.

La vaisselle n’est pas propre.

La vaisselle n’a pas été chargée correctement.

• Référez-vous au chapitre

«Préparation et chargement de la vaisselle ».

Le programme n’était pas suffisamment puissant.

• Sélectionnez un programme plus intensif.

Une quantité insuffisante de • Utilisez plus de détergent, détergent a été libérée. ou changez-en.

Des objets bloquent le mouvement des bras de lavage. Le groupe filtre n’est pas propre ou n’a pas été correctement inséré au fond de la cuve. Ceci peut bloquer les jets des bras de lavage.

• Réorganisez les objets pour que les bras de lavage puissent tourner librement.

• Nettoyez et/ou insérez correctement le filtre. • Nettoyez les jets des bras de lavage.

Les verres sont troubles.

Combinaison d’une eau douce et d’une trop grande quantité de détergent.

Des taches blanches apparaissent sur la vaisselle et les verres.

Dans les régions où l’eau est calcaire, des dépôts calcaires peuvent apparaître.

• Ajoutez plus de détergent.

Marques noires ou grises sur la vaisselle.

Des ustensiles en aluminium ont frotté contre la vaisselle.

• Utilisez un nettoyant légèrement abrasif pour

éliminer ces traces.

Il reste du détergent dans le La vaisselle bloque le compartiment. compartiment à détergent.

• Entrouvrez la porte pour que la vapeur puisse sortir.

• Attendez que la température intérieure ait

La vaisselle a été sortie trop diminué et que la vaisselle tôt. ne soit pas trop chaude au toucher avant de la sortir. • Commencez par décharger le panier inférieur pour éviter de faire couler de l’eau sur la vaisselle propre depuis le panier supérieur.

La vaisselle ne sèche pas.

Le mauvais programme a

été sélectionné.

Utilisation de couverts avec un revêtement de mauvaise qualité.

• Avec un programme court, la température de lavage est plus basse, ce qui diminue les performances de lavage. Choisissez un programme avec une durée de lavage longue.

• L’évacuation de l’eau est plus difficile avec ces objets. • Les couverts ou la vaisselle de ce type ne doivent pas être passés au lave-vaisselle.

• Deze zijden zitten aan de buitenkant van de kuip en de sproeiarmen bereiken deze plaatsen niet.

• Alle resten dienen verwijderd te worden vóór het sluiten van de deur. Bedieningspaneel •Wanneer het nodig is om het bedieningspaneel schoon te maken, mag dit enkel gebeuren met een zachte vochtige doek. 5. Verwijder de filter onderaan de kuip en gebruik een spons om het water in de decanteringskuip te absorberen. Na elke afwasbeurt • Na elke wasbeurt sluit u de watertoevoer van het toestel en laat u de deur op een kier staan om de vorming van vocht en geuren aan de binnenkant te voorkomen. De stekker uit het stopcontact halen • Haal vóór elke reinigings- of onderhoudsoperatie steeds de stekker uit het stopcontact. Guía de utilización rápida Utilización del lavavajillas Programación del lavavajillas

1. Para subir la cesta superior, solo tiene que levantar la cesta superior colocando las manos en medio de cada lateral, hasta que la cesta encaje en la posición alta. No es necesario levantar las asas de ajuste.

1. Saque la cesta inferior y desenrosque el tapón del compartimiento.

2. Coloque el extremo del embudo (incluido) en el orificio y vierta aproximadamente 1,5 kg de sal regeneradora. 3. Llene de agua el compartimento de sal hasta el límite máximo. Es normal que se salga un poco de agua del compartimento. • Si los tubos de alimentación de agua son nuevos o no se han utilizado durante un largo periodo de tiempo, deje que corra agua en su interior para comprobar que sale clara. • Esta precaución es necesaria para evitar cualquier riesgo de bloqueo de la entrada de agua que podría dañar el aparato.

Información sobre las conexiones eléctricas

1. Cierre la entrada de agua.

2. Desenrosque el tubo de alimentación de agua del grifo. Conexión de los tubos de vaciado • Introduzca el tubo de vaciado en un tubo de evacuación con un diámetro mínimo de 4 cm o deje que el agua salga en un fregadero, evitando plegar o pellizcar el tubo. • La altura del tubo de desagüe no debe superar los 1000 mm. • El extremo libre del tubo no debe sumergirse en agua para evitar el retorno del agua.

ADVERTENCIA: compruebe que el aparato esté correctamente conectado a una toma de tierra antes de utilizarlo.

Salida de agua • Conecte el tubo de evacuación. Fíjelo correctamente para evitar fugas de agua. • Asegúrese de que el tubo de evacuación no esté doblado ni plegado. Alargadera del tubo • Si necesita una alargadera para el tubo de evacuación, asegúrese de utilizar un tubo de evacuación similar. • Este no debe medir más de 4 metros, en caso contrario, el rendimiento de su lavavajillas podría verse reducido.

2. La tensión de los resortes de la puerta es correcta cuando la puerta permanece horizontal en posición completamente abierta y se cierra fácilmente con solo empujarla con el dedo.

Etapa 2: Dimensiones e instalación del panel embellecedor

• Para los objetos delicados, seleccione un programa con la temperatura más baja posible.

• Para evitar dañarlos, no saque los vasos y los cubiertos del lavavajillas justo después de finalizar el programa. Cubiertos/vajilla para lavar en el lavavajillas No son aptos para lavavajillas: -Los cubiertos con mangos de madera, cuerno, porcelana o nácar. - Los objetos de plástico no resistentes al calor. - Los cubiertos antiguos o con piezas pegadas que no resisten a las altas temperaturas. - La vajilla y los cubiertos pegados. - Los objetos de estaño o de cobre. - Los vasos de cristal. - Los objetos de acero susceptibles de oxidarse. - Las bandejas de madera. - Los objetos fabricados a partir de fibras sintéticas. Son aptos de forma limitada: - Algunos tipos de vasos pueden perder el brillo después de un gran número de lavados. - Los objetos de aluminio o plata tienden a perder el color con los lavados. - Los motivos esmaltados pueden borrarse si se lavan de forma frecuente en el lavavajillas.

OBSERVACIÓN: consulte el capítulo «Llenado del descalcificador de agua con sal» si su lavavajillas no tiene suficiente sal.

• Le recomendamos que coloque en la cesta inferior los objetos más grandes y la vajilla más difícil de limpiar: cacerolas, sartenes, tapas, bandejas para servir y ensaladeras, como se indica en el esquema mostrado a continuación. • Es preferible colocar las bandejas para servir y las tapas en los laterales de las cestas para vajilla para evitar bloquear la rotación del brazo aspersor superior. • El diámetro máximo recomendado para los platos colocados delante del compartimiento de detergente es de 19 cm, para que no impida la apertura.

• No cargue en exceso su lavavajillas. Esto es importante para obtener buenos resultados y para que el consumo de energía sea más razonable.

ADVERTENCIA: no deje que los cubiertos se salgan por la parte inferior de la cesta. Introduzca siempre los utensilios cortantes con la punta hacia abajo. OBSERVACIÓN: para obtener un lavado óptimo, cargue las cestas según las recomendaciones de carga estándar.

• La siguiente tabla indica tanto los programas más adecuados en función de la cantidad de restos de alimentos en la vajilla, como la cantidad de detergente necesario.

• Ofrece también información variada sobre los programas. (

) significa: que debe rellenar el compartimento de abrillantador.

4. Cierre la puerta. 5. Pulse el botón de «Inicio/Pausa»; el lavavajillas se pone en marcha después de 10 segundos. Después de 5 s

4. Cierre la puerta del aparato y, luego, pulse el botón de alimentación para encender el aparato.

5. Elija un programa y el indicador luminoso correspondiente se encenderá. A continuación, pulse el botón «Inicio/Pausa» y el lavavajillas comenzará el ciclo. Cambio de programa durante un ciclo • Un ciclo en curso solo se puede modificar si lleva poco tiempo desde que se inició. Si el

• Estas superficies se encuentran en el exterior de la cuba y el agua de los brazos aspersores no llegan hasta ahí.

• Debe quitar todos los restos antes de cerrar la puerta. Panel de control • Si necesita limpiarlo, el panel de mando debe limpiarse únicamente con un paño suave y húmedo.

Compruebe regularmente el estado de los filtros y límpielos si fuese necesario con agua corriente.

• Siga los pasos siguientes para limpiar los filtros de la cuba. OBSERVACIÓN: las ilustraciones se muestran a título indicativo. Los modelos de sistemas de filtrado y de brazos aspersores pueden variar.

1. Sujete el filtro previo y gírelo en el sentido antihorario para desbloquear el filtro. Tire del grupo de filtrado hacia arriba y sáquelo del lavavajillas.

5. Retire el filtro del fondo de la cuba y utilice una esponja para absorber el agua de la cuba de decantación. Después de cada lavado • Después de cada lavado, cierre la entrada de agua del aparato y deje la puerta entreabierta para evitar la formación de humedad y de olores en el interior. Desenchufe el aparato de la pared • Antes de realizar cualquier operación de limpieza o mantenimiento, desenchufe siempre el aparato de la toma de la pared. 148

• Le recomendamos realizar un ciclo de lavado en vacío y luego desenchufar la toma de la pared, cortar la entrada de agua y dejar la puerta del aparato ligeramente entreabierta.

Esto ayudará a que las juntas de la puerta duren más tiempo y evitará que se formen olores en el interior del aparato. Transporte del aparato • Si debe desplazar el aparato, intente conservarlo en posición vertical. Si es indispensable, puede tumbarlo hacia atrás. Juntas • Uno de los factores que contribuyen a la formación de olores en el lavavajillas es la presencia de restos de comida entre las juntas. Si realiza una limpieza regular con una esponja húmeda evitará que esto ocurra. Si se da el caso, abra el lavavajillas y deje que la espuma se evapore. Añada 4 litros de agua fría en la cuba del lavavajillas. Cierre la puerta del lavavajillas y luego seleccione cualquier ciclo. El lavavajillas comenzará vaciando el agua. Abra la puerta una vez que la fase de evacuación haya terminado y compruebe si la espuma ha desaparecido. • Repita la operación si fuese necesario.

El interior de la cuba está manchado.

Película blanca en la superficie interior.

Se ha derramado abrillantador.

• Limpie siempre inmediatamente el abrillantador que se haya derramado.
