GEBRUIKSAANWIJZING 14S44 D XAD929C VALBERG

Lave-vaisselle Vaatwasser Lavavajillas Dit product wordt gegarandeerd voor een periode van 2 jaar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagefout of het materiaal. Gebreken of schade door slechte installatie, onjuist gebruik of abnormale slijtage van het product worden niet gedekt door deze garantie. *op vertoon van kassabon.

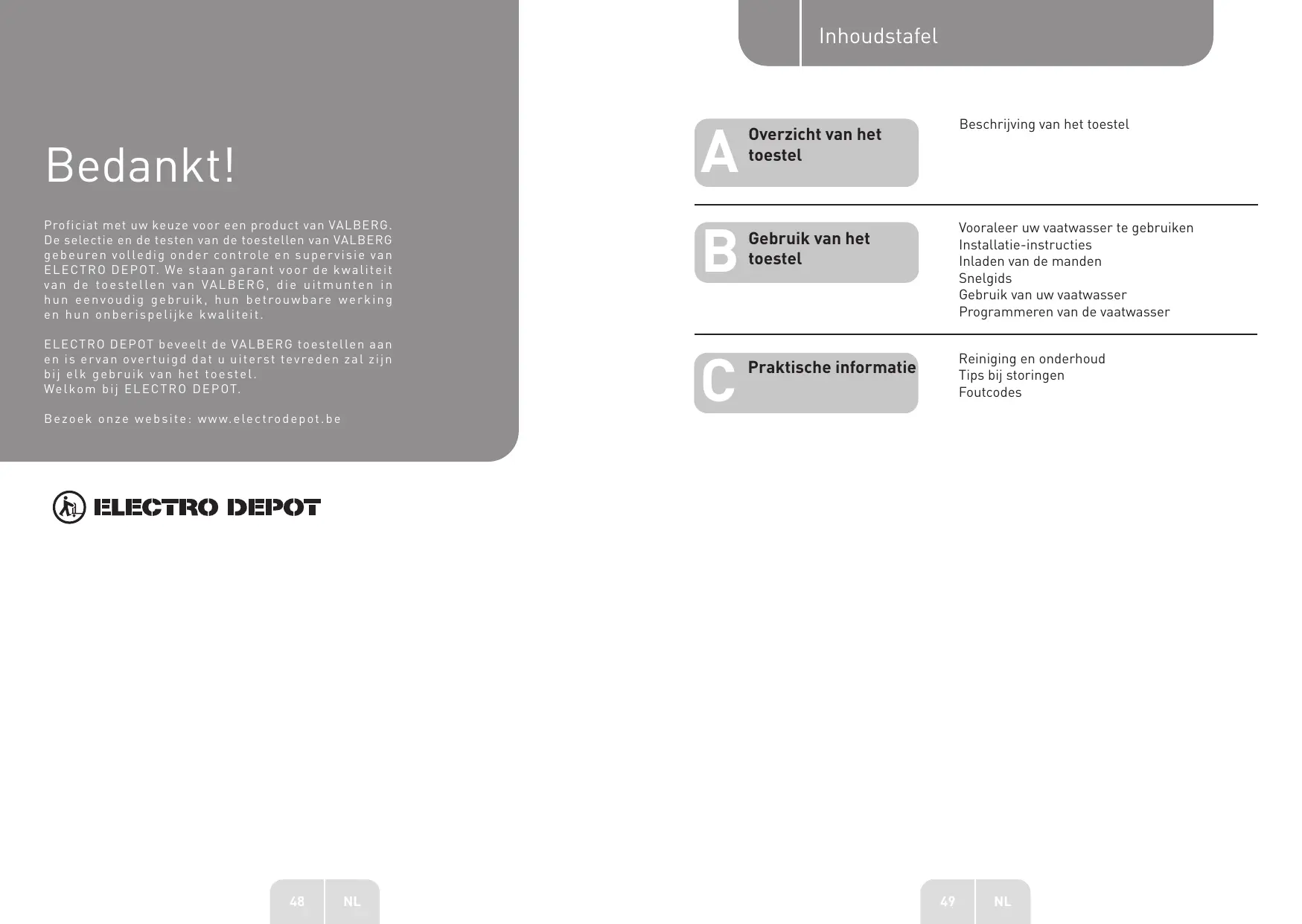

GEBRUIKSAANWIJZINGEN

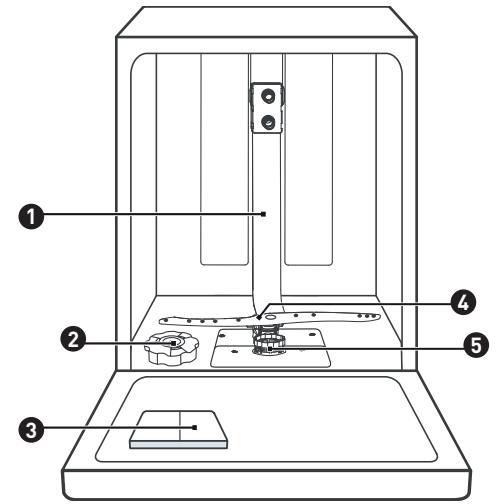

Overzicht van het toestel Beschrijving van het toestel

Gebruik van het toestel Vooraleer uw vaatwasser te gebruiken Installatie-instructies Inladen van de manden Snelgids Gebruik van uw vaatwasser Programmeren van de vaatwasser

Praktische informatie Reiniging en onderhoud Tips bij storingen Foutcodes

Overzicht van het toestel Beschrijving van het toestel Gebruik van het toestel Vooraleer uw vaatwasser te gebruiken

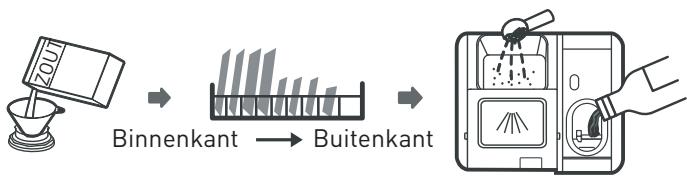

• Vooraleer uw vaatwasser te gebruiken: OPMERKING: Opdat uw vaatwasser optimale resultaten zou opleveren, dient u alle gebruiksvoorschriften te lezen alvorens het toestel voor de eerste keer te gebruiken.

2. Voeg het zout toe aan de waterontharder

4. Vul het compartiment

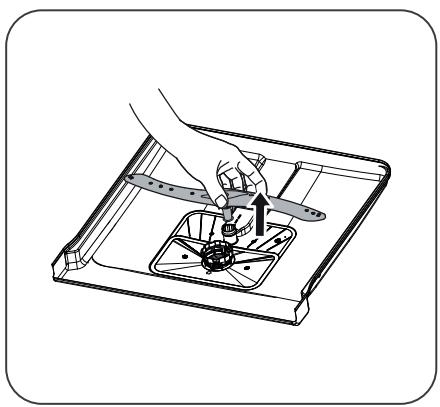

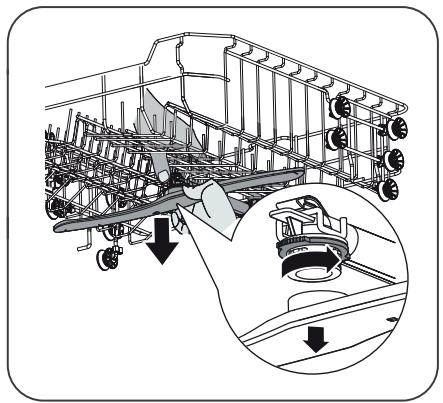

OPMERKING: B Bovenste sproeiarm Buitenkant Raadpleeg hoofdstuk "Waterontharder", indien u een waterontharder dient in te stellen. C Kopjescompartiment OPMERKING: De illustraties worden enkel ter info gegeven, de kenmerken variëren naargelang de modellen. Gelieve uw specifiek model te raadplegen. Lading van het zout in de waterontharder

• Gebruik steeds zout dat bestemd is om in een vaatwasser gebruikt te worden.
• Het zoutcompartiment bevindt zich onder de onderste mand en dient gevuld te worden volgens onderstaande uitleg: Onderdelengeleverd : 5 x sierstrips. Facultatief gebruik. Met de sierstrips kunt u de eventuele ruimte tussen het controlepaneel en het sierpaneel dat moet worden geïnstalleerd (niet meegeleverd) opvullen. 4.0mm x 30mm 3.5mm x 25mm 4.0mm x 14mm *_ 4 of 5 decoratieve eetstokjes 3 decoratieve eetstokjes 2 decoratieve eetstokjes

**_De sierstrippen maken het mogelijk om de eventuele opening tussen het bedieningspaneel en het te plaatsen sierpaneel (niet meegeleverd) op te vullen. Als deze strips nodig zijn op basis van de afmetingen van uw decoratieve paneel, gebruik dan deze sjabloon om het aantal benodigde strips te selecteren. Lijn het decoratieve paneel uit met de bovenkant van deze sjabloon en installeer het paneel..

• Gebruik enkel zout dat speciaal voor de vaatwasser bestemd is! Elk ander soort zout dat niet ontworpen werd om in de vaatwasser gebruikt te worden, in het bijzonder tafelzout, kan uw waterontharder beschadigen. Bij schade die toe te schrijven is aan het gebruik van de verkeerde soort zout, ziet de fabrikant af van elke garantie alsook van elke aansprakelijkheid voor de veroorzaakte schade.
• Vul het zoutreservoir pas wanneer u klaar bent om een wascyclus te starten. Dit zal voorkomen dat eventuele zoutkorrels of zout water dat overgelopen is een bepaalde periode op de bodem het toestel achterblijft en tot corrosie zou leiden.

Gebruik van het toestel

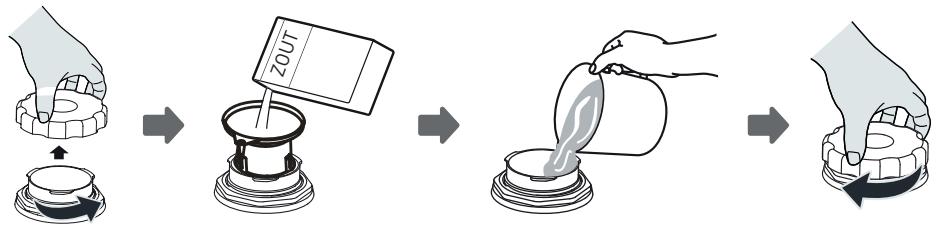

• Volg de onderstaande stappen om regeneerzout toe te voegen:

Gebruik van het toestel Gebruikstips voor de mand Z OU

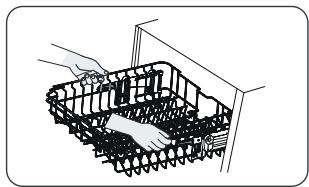

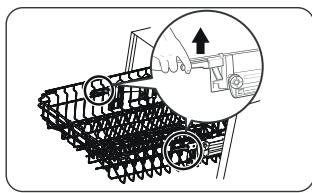

Afstellen van de bovenste mand

1. Om de bovenste mand naar boven te brengen, volstaat het om de bovenste mand op te

tillen door uw handen aan weerszijden in het midden van de mand te plaatsen tot de mand in de bovenste stand klikt. Het is niet nodig om de afstelhandgrepen op te tillen.

1. Haal de onderste mand uit het toestel en schroef de dop van het compartiment.

2. Plaats het uiteinde van de trechter (meegeleverd) in de opening en giet er ongeveer 1,5 kg

3. Vul het zoutcompartiment met water tot aan de maximumaanduiding. Het is normaal dat

een kleine hoeveelheid water uit het compartiment stroomt.

2. Om de bovenste mand te laten zakken, tilt u de afstelhandgrepen aan weerszijden op om

de mand vrij te maken en op een lagere stand te zetten.

4. Nadat u het compartiment gevuld hebt, draait u de dop goed vast.

5. De indicator voor het zout zal doven van zodra het compartiment gevuld is met zout.

6. Onmiddellijk na het vullen van het zoutcompartiment dient een afwasprogramma te

worden gestart. Zo niet kunnen het filtersysteem, de pomp of andere belangrijke onderdelen van het toestel beschadigd worden door het zoute water. Dergelijke schade wordt niet gedekt door de garantie. OPMERKING: Inklappen van het kopjesrekje

• Om plaats te maken om de grotere voorwerpen in de bovenste mand te plaatsen, klapt u het kopjesrekje naar boven. U kunt nu grote glazen tegen het rekje plaatsen. U kunt het rekje ook volledig inklappen wanneer u het niet gebruikt.

• Het zoutcompartiment dient enkel bijgevuld te worden wanneer de overeenkomstige indicator oplicht ( ) op het bedieningspaneel. Naargelang het gemak waarmee het zout oplost, is het mogelijk dat de indicator voor het zout blijft oplichten, hoewel het compartiment gevuld blijft.
• OPGELET : Risque de corrosie en perforatie van de cavité of des pièces de l’appareil: Als u een nieuwe versie van de cavité of remplissage heeft, kunt u een nieuwe of een nieuw lavageprogramma kiezen. Wees nog waakzaam bij het starten van een programma met een vertraagde start.

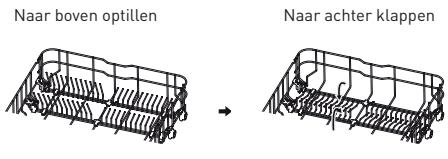

Inklappen van de houders

• De houders in de onderste mand houden de borden en schotels op hun plaats. Ze kunnen ingeklapt worden om plaats te maken voor grote voorwerpen. Naar boven optillen Naar achter klappen

Gebruik van het toestel

Gebruik van het toestel Installatie-instructies

• Als de watertoevoerslangen nieuw zijn of nog niet langdurig werden gebruikt, laat u het water stromen om te controleren of het helder is. WAARSCHUWING: Risico op elektrische schokken Trek de stekker uit het stopcontact alvorens de vaatwasser te installeren. Het niet naleven van dit advies kan leiden tot de dood of een elektrische schok.

• Deze voorzorgsmaatregel is noodzakelijk om het risico op blokkering van de watertoevoer te voorkomen, welke het toestel zou kunnen beschadigen. Informatie over de elektrische aansluitingen Standaard toevoerslang WAARSCHUWING: Voor uw persoonlijke veiligheid:
• Gebruik voor dit toestel geen verlengsnoer of adapter.
• U mag in geen geval de aarding van het voedingssnoer onderbreken of verwijderen.

• Waarschuwing: gevaar voor oververhitting, brand en elektrische schokken:
• Respecteer de technische kenmerken van het apparaat in het blad dat bij de instructies is gevoegd (spanning, frequentie, vermogen, vereiste waterdruk, enz.) Met betrekking tot uw installatie.
• Er moet een stroomonderbreker van 20 A of een zekering van 16 A op de uitgang van het voor het apparaat bestemde circuit worden gebruikt. De doorsneden van de stroomkabels moeten 2,5 mm² zijn en de differentiaalschakelaar 30 mA.
• Het stopcontact moet zijn voorzien van een aardleiding. Als de stekker niet geschikt of beschadigd is, vervangt u deze en controleert u de elektrische installatie om er zeker van te zijn dat deze voldoet aan de bovenstaande vereisten.. WAARSCHUWING: Controleer vóór gebruik of het toestel correct geaard is. WAARSCHUWING: Wanneer de slang aangesloten is op een handdouche, kan deze springen wanneer deze op dezelfde leiding aangesloten is als de vaatwasser. Indien mogelijk raden we aan de slang los te koppelen en de opening op te vullen. Hoe moet u de veiligheidstoevoerslang loskoppelen?

1. Sluit de watertoevoer af.

2. Schroef de veiligheidstoevoerslang van de kraan.

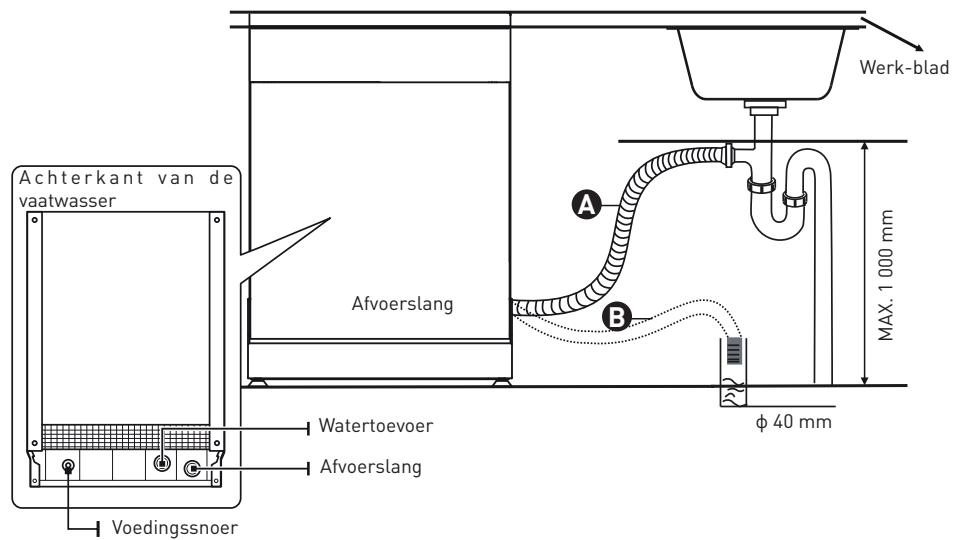

Aansluiting van de afvoerslang

• Steek de afvoerslang in een afvoerbuis met een diameter van minstens 4 cm of laat deze in de gootsteen lopen en zorg ervoor dat deze niet geplooid of geklemd wordt.
• De hoogte van de afvoerslang mag niet hoger zijn dan 1.000 mm.
• Het vrije uiteinde van de slang mag niet in water ondergedompeld worden om het terugstromen van het water te voorkomen. WAARSCHUWING: Let er op de afvoerslang stevig vast te zetten op positie A Aan- en afvoer van het water positie B . Aansluiting op koud water
• Sluit de koudwatertoevoerslang aan op een schroefkoppeling van 1,9 cm en vergewis u ervan dat deze goed aangedraaid werd.

Gebruik van het toestel Werk-blad Achterkant van de vaatwasser Afvoerslang

φ 40 mm Watertoevoer Het toestel waterpas plaatsen Zodra het toestel op de vereiste plek geplaatst is, kan de hoogte van de vaatwasser aangepast worden door aan de verstelpoten te draaien. Het toestel mag in geen geval meer dan 2° gekanteld worden. MAX. 1 000 mm

Gebruik van het toestel Afvoerslang Voedingssnoer Afvoeren van het overtollige water van de slangen

• Wanneer de gootsteen zich op een hoogte van meer dan 1.000 mm boven de vloer bevindt, kan het overtollige water niet rechtstreeks in de gootsteen afgevoerd worden. In dat geval moet u het overtollige water van de slangen in een geschikte bak of geschikt recipiënt laten lopen, dat aan de buitenkant van het toestel en lager dan de gootsteen is geplaatst. Waterafvoer
• Sluit de afvoerslang aan. Let erop deze goed vast te zetten om waterlekken te voorkomen.
• Controleer of de afvoerslang niet geklemd of gedraaid is. Slangverlenging
• Wanneer u een slangverlenging nodig heeft, zorg er dan voor een vergelijkbare afvoerslang te voorzien. OPMERKING: Dit hoofdstuk heeft enkel betrekking op vrijstaande vaatwassers. Vrijstaande installatie Ingebouwde plaatsing (voor inbouwmodellen) Stap 1: Keuze van de beste plaats voor de vaatwasser
• De vaatwasser moet in de buurt van de bestaande watertoevoer- en afvoerslangen en van de elektrische voedingsbron worden geïnstalleerd.

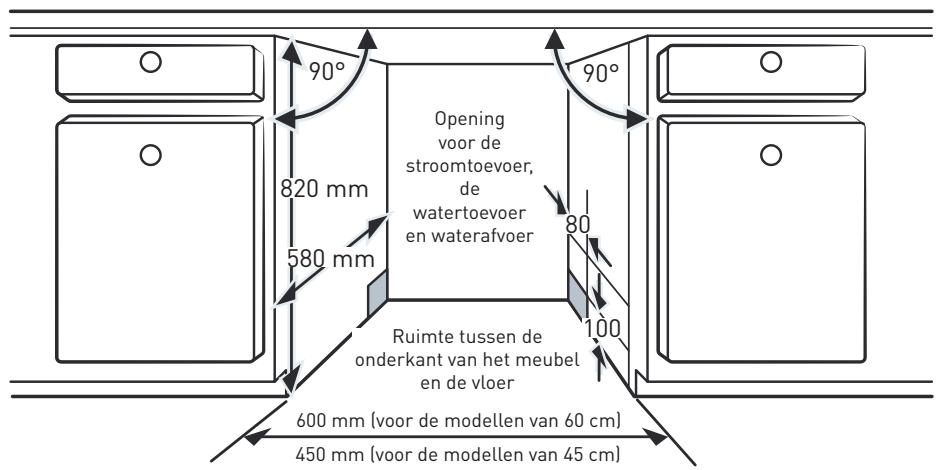

• Afbeelding van de afmetingen van het meubel en de plaats van de installatie van de vaatwasser 90° 90°

• Deze mag niet langer zijn dan 4 meter, zo niet zal uw vaatwasser minder goed afwassen. Aansluiting van de sifon
• De aansluiting van het afvalwater dient zich op een hoogte lager dan 100 cm (maximum) van de onderkant van de kuip te bevinden.
• De waterafvoerslang dient vastgezet te worden. Plaatsing van het toestel
• Plaats de vaatwasser op de gewenste plaats. De achterkant van het toestel dient tegen de muur achter zich te rusten en de zijkanten tegen de meubels of omliggende muren.
• Deze vaatwasser is uitgerust met een waterafvoer- en toevoerslang die links of rechts geplaatst kan worden om de installatie te vereenvoudigen.

820 mm 580 mm Opening voor de stroomtoevoer, watertoevoer en waterafvoer

Ruimte tussen de onderkant van het meubel en de vloer 600 mm (voor de modellen van 60 cm) 450 mm (voor de modellen van 45 cm)

Gebruik van het toestel

1. Er moet een ruimte van minder dan 5 mm worden voorzien tussen de bovenkant van

de vaatwasser en het werkblad, en de buitendeur moet zich op één lijn met de meubels bevinden. Gebruik van het toestel

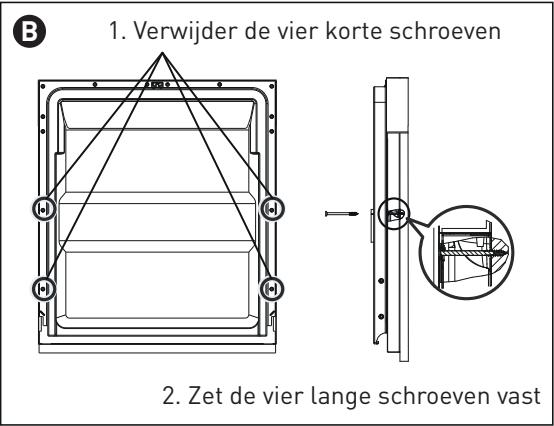

1. Verwijder de vier korte schroeven

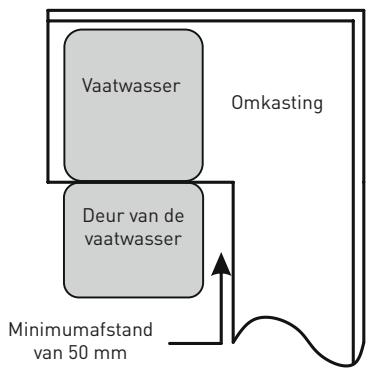

2. Indien u de vaatwasser in de hoek van een meubel plaatst, dient u voldoende plaats te

voorzien om de deur te kunnen openen. Vaatwasser Omkasting Velcrostrip

2. Zet de vier lange schroeven vast

Deur van de vaatwasser Minimumafstand van 50 mm OPMERKING: Naargelang de plaats waar uw stopcontact zich bevindt, is het mogelijk dat het nodig is om een opening te maken in de andere kant van het meubel. Stap 3: Regeling van de spanning van de deurveren

1. De deurveren worden in de fabriek afgesteld met een spanning die aangepast is aan

de buitendeur. Wanneer u het houten afdekpaneel installeert, dient u de spanning van de deurveren aan te passen. Hiervoor draait u de afstelschroef zodanig dat de stalen kabel wordt vast- of losgeschroefd.

2. De spanning van de veren is correct wanneer de deur horizontaal blijft in de volledig

geopende positie, maar naar de gesloten positie terugkeert met een duwtje van de vinger. Stap 2: Afmetingen en installatie van het afdekpaneel OPMERKING: Het houten afdekpaneel moet in overeenstemming met de installatieschema's worden gemonteerd.

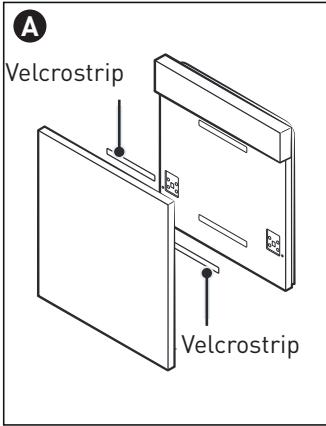

• Semi-inbouwmodel Scheid de velcrostrips A en B. Breng velcrostrip A aan op het houten afdekpaneel en de vilten velcrostrip B op de buitendeur van de vaatwasser (zie afbeelding A ). Nadat u het paneel geplaatst hebt, bevestigt u het op de buitendeur met de schroeven en bouten (zie afbeelding B ). Stap 4: Installatiestappen van de vaatwasser OPMERKING: Gelieve de installatiestappen die in de bijbehorende schema's worden beschreven te raadplegen.

Gebruik van het toestel

Gebruik van het toestel

1. Maak de beschermstrip tegen condens vast onder het werkblad van het meubel. Let erop

dat de beschermstrip tegen condens correct gealigneerd is met de rand van het werkblad. (Stap 2) Stap 5: Waterpas zetten van het toestel De vaatwasser dient waterpas geplaatst te worden voor een goede werking van de vaatwasser en optimale wasprestaties.

2. Sluit de watertoevoerslang aan op de koudwatertoevoer.

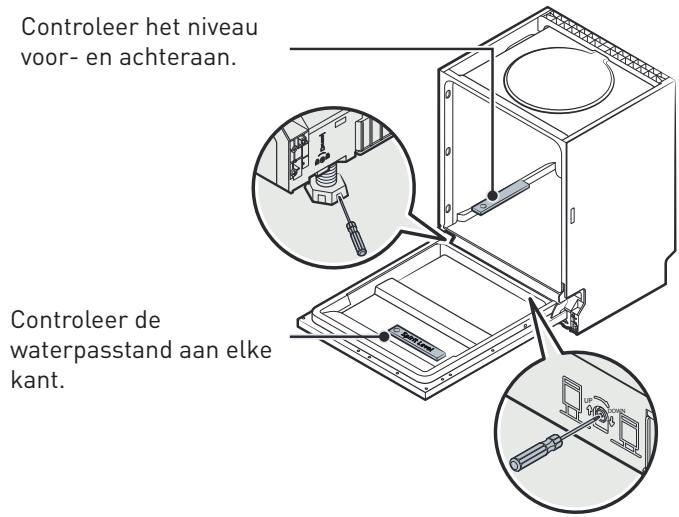

1. Zet de luchtbelwaterpas op de deur en op de rail in de kuip, zoals aangegeven, om te

controleren of de vaatwasser waterpas staat.

3. Sluit de afvoerslang aan.

2. Zet de vaatwasser waterpas door elk van de drie verstelbare poten af te stellen.

4. Steek de stekker in het stopcontact.

3. Let erop uw vaatwasser bij het waterpas plaatsen niet te laten kantelen.

5. Plaats de vaatwasser. (Stap 4)

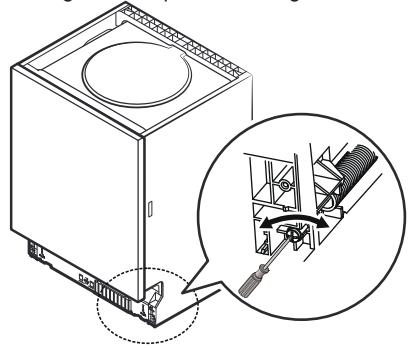

6. Zet de vaatwasser waterpas. De poten achteraan kunnen vooraan worden ingesteld door de

kruiskopschroef in het midden onderaan de vaatwasser met een kruiskopschroevendraaier vast te draaien. Om de poten vooraan in te stellen, gebruikt u een platte schroevendraaier en draait u de voorpoten tot de vaatwasser waterpas staat. (Stappen 5 tot 6) Controleer het niveau voor- en achteraan.

7. Installeer de deur van het meubel op de buitendeur van de vaatwasser. (Stappen 7 tot 10)

8. Stel de spanning van de deurveren af met behulp van een inbussleutel, door deze in

wijzerzin te draaien om de veren links en rechts van de deur aan te spannen. Wanneer u dit voorschrift niet naleeft, riskeert u uw vaatwasser te beschadigen. (Stap 11)

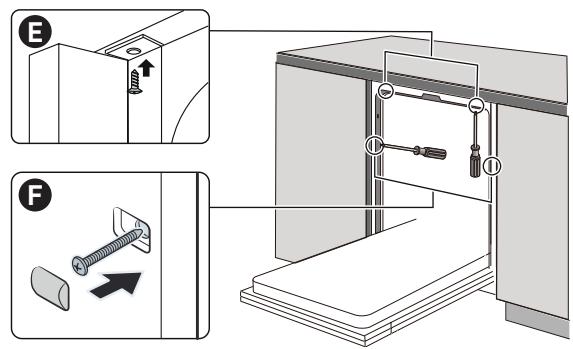

9. De vaatwasser dient vastgezet te worden eens hij op de juiste plaats staat. Er bestaan twee

manier om hiermee verder te gaan: Controleer de waterpasstand aan elke kant. DOWN E . Normaal werkblad: Steek de installatiehaak in de opening van het zijpaneel en zet deze vast op het werkblad met behulp van een houtschroef. F . Werkblad in marmer of graniet: maak de zijkant vast met de schroef. OPMERKING: De maximaal instelbare hoogte van de poten bedraagt 50 mm.

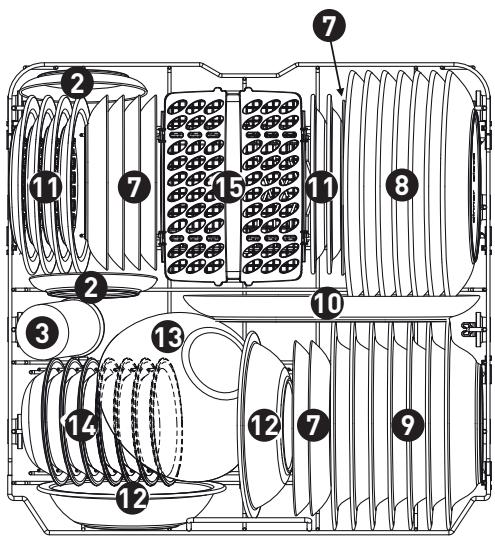

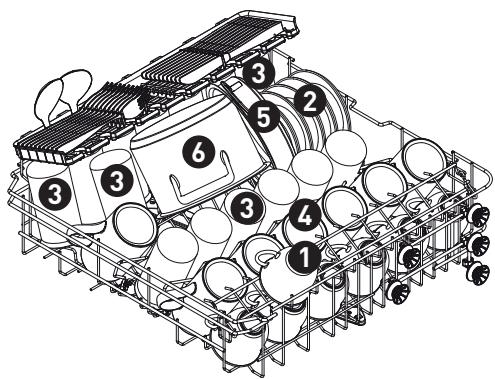

Gebruik van het toestel Gebruik van het toestel Inladen van de manden Bestekcompartiment: Inladen van de manden Bovenste mand:

OPMERKING: Plaats lichte couverts op het rekje. Deze mogen in totaal niet zwaarder zijn dan 1,5 kg. Bestekmand: Onderste mand:

Informatie met betrekking tot de vergelijkbaarheidstest in overeenstemming met de norm Capaciteit: 14 bestekken Positie van de bovenste mand: lage positie Programma: ECO Afstelling van het spoelmiddel: 6 Afstelling van de waterontharder: H3

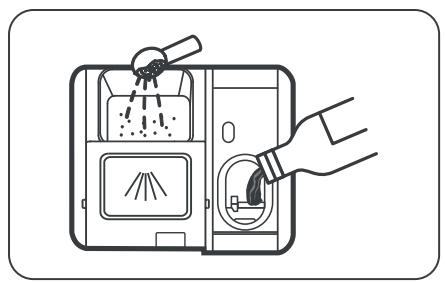

Gebruik van het toestel Snelgids Gebruik van het toestel Gebruik van uw vaatwasser Gelieve de bijbehorende hoofdstukken in de gebruikershandleiding te lezen voor meer gedetailleerde gebruiksinstructies.

(Raadpleeg het hoofdstuk "INSTRUCTIES VOOR INSTALLATIE".)

5. Selecteren van een programma en

opstarten van de vaatwasser.

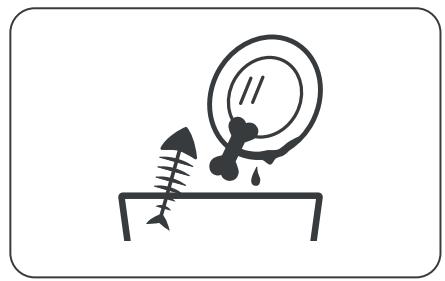

2. Verwijderen van de grootste resten op het

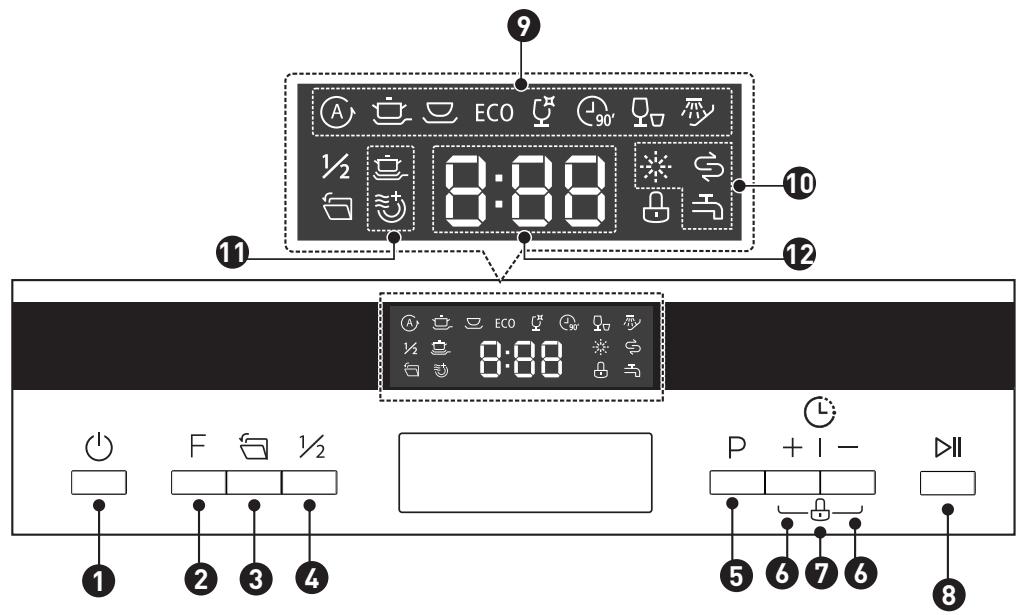

Aan/uit-toets Druk op deze toets om de vaatwasser aan te zetten.

Functies Druk op deze toets om een functie te selecteren en het bijbehorende controlelampje zal gaan branden.

Automatische opening Wanneer deze functie geactiveerd is, gaat de deur van de vaatwasser automatisch open aan het het einde van het programma, wat tot betere droogresultaten leidt. Deze functie wordt standaard geactiveerd.

Halve lading Wanneer uw vaatwasser voor de helft of minder is gevuld, kunt u deze functie kiezen om energie en water te besparen. (Kan enkel gebruikt worden met de programma's Intensief, Universeel, ECO, Glazen en 90 min.).

Programma's Kies het juiste wasprogramma; het controlelampje van het gekozen programma gaat branden.

Druk op deze toets om het beginuur te verlengen of te verkorten. Dit kan met maximum 24 uur worden uitgesteld.

3. Inladen van de manden.

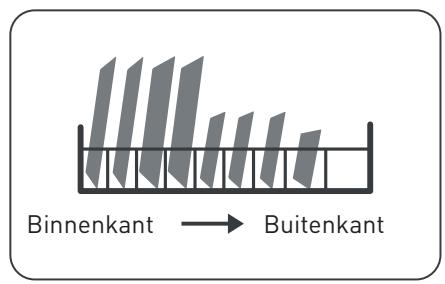

Binnenkant Buitenkant

Gebruik van het toestel

Kinderveiligheid Om de toetsen van het bedieningspaneel te vergrendelen of te ontgrendelen, houdt u de toetsen '+' en '-' van de uitgestelde startgedurende 3 seconden tegelijkertijd ingedrukt. Wanneer u deze toets indrukt, gaat het bijhorende controlelampje branden.

Start/Pauze Maakt het mogelijk het geselecteerde wasprogramma te starten of het programma te onderbreken wanneer de machine in werking is. Gebruik van het toestel Spoelmiddel Wanneer het lampje " " gaat branden, betekent dit een waarschuwing voor het spoelmiddelniveau en dat het bijhorende compartiment bijgevuld dient te worden.

Controlelampjes Waterkraan Wanneer het lampje " " brandt, betekent dit dat de waterkraan gesloten is. Weergave ECO Dit is een standaardprogramma dat geschikt is voor het wassen van normaal vuile vaat en dat een beter rendement biedt inzake gecombineerd water- en energieverbruik voor dit type vaat. Automatisch Voor lichte, normale of erg vuile vaat met of zonder opgedroogde etensresten.

Programmaindicatoren Intensief Deze functie maakt het mogelijk erg vuile vaat schoon te maken zoals kookpotten, pannen, schotels, enz. die normaal vuil zijn en resten opgedroogd voedsel bevatten. Universeel Voor normaal vuile vaat zoals borden, glazen en keukengerei dat lichtjes vuil is. Zout Wanneer het controlelampje " " gaat branden, betekent dit dat de vaatwasser zout nodig heeft en bijgevuld dient te worden.

Controlelampjes van de functies

Weergave Wassen met hoge druk Om erg vuile vaat te wassen die moeilijk schoon te maken is. (Kan enkel gebruikt worden met de programma's Intensief, Universeel, ECO, Glazen en 90 min.). Extra drogen Deze functie maakt het mogelijk de vaat extra te drogen. (Kan enkel gebruikt worden met de programma's Intensief, Universeel, ECO, Glazen en 90 min.). Geeft de resterende tijd, de wachttijd, de foutcodes enz. weer. Glazen Voor glazen en vaatwerk dat lichtjes vuil is. Waterontharder

• De waterontharder dient handmatig afgesteld te worden met behulp van de waterhardheidsindicator. 90 min. Voor normaal vuile vaat die een snelle afwasbeurt nodig heeft.

• De waterontharder is ontworpen om mineralen en zouten uit het water te halen, want deze zouden een schadelijk of ongewenst effect hebben op de werking van het toestel. Hoe meer mineralen er in uw water zitten, hoe meer kalk het bevat. Snel Een kortere cyclus voor een lichtjes vuile vaat die niet gedroogd hoeft te worden. Weken Om vaat af te spoelen die u later op de dag zal afwassen.

• De waterontharder dient afgesteld te worden in functie van de hardheid van het water in uw streek. Uw lokale waterdistributiemaatschappij kan u inlichtingen geven over de hardheid van het water in uw streek.

Gebruik van het toestel Afstellen van het zoutverbruik

• Deze vaatwasser is ontworpen om de verbruikte hoeveelheid zout op basis van de hardheid van het gebruikte water aan te kunnen passen. Deze functie maakt het mogelijk het zoutverbruik te optimaliseren en aan te passen.
• Gelieve onderstaande stappen de doorlopen voor de regeling van het zoutverbruik:

1. Nadat u de deur van het toestel hebt gesloten, zet u het toestel aan.

2. Binnen de 60 seconden die volgen op de inschakeling van het toestel, drukt u gedurende

meer dan 5 seconden op de toets 'Programma's' voor toegang tot de afstelmodus voor de waterontharder.

3. Druk op de toets 'Programma's' om de goede afstelling te selecteren in functie van uw

omgeving. De volgorde voor het weergeven van de instellingen is als volgt: H1 -> H2 -> H3 -> H4 -> H5 -> H6.

4. Wacht 5 seconden of druk op de aan/uit-toets om de instelling te bevestigen en de

instelmodus te verlaten. Franse graden °fH Engelse graden °Clark 0-5 0-9 0-6 OPMERKING: Indien uw model geen waterontharder heeft, kunt u dit hoofdstuk overslaan.

• De hardheid van het water verschilt van streek tot streek. Indien er hard water gebruikt wordt in de vaatwasser, dan zullen zich afzettingen vormen op de vaat en het keukengerei. Dit toestel is uitgerust met een bijzondere ontharder die zout gebruikt dat speciaal ontworpen is om kalk en mineralen uit het water te verwijderen. Voorbereiden en inladen van de vaatwasser
• Koop kookgerei met de vermelding 'vaatwasserbestendig'.
• Kies een programma met de laagst mogelijke temperatuur voor delicate voorwerpen.
• Om te voorkomen deze te beschadigen haalt u de glazen en het bestek pas na afloop van het programma uit de vaatwasser. Vaatwasserbestendig bestek/vaat

HARDHEID VAN HET WATER

Duitse graden °dH Gebruik van het toestel Mmol/l Afstellen van de waterontharder Zoutverbruik (gram/cyclus)

1 °dH = 1,25 °Clark = 1,78 °fH = 0,178 mmol/l Fabrieksinstellingen: H3 Contacteer uw watermaatschappij voor meer informatie over de hardheid van het water. Zijn niet geschikt: - Bestek met houten, hoornen, porseleinen of paarlemoeren heft - Onderdelen in plastic die niet bestand zijn tegen de warmte - Oud bestek met gelijmde onderdelen die niet bestand zijn tegen hoge temperaturen - Gelijmd vaatwerk of gelijmde couverts - Voorwerpen in tin of koper - Kristallen glazen - Voorwerpen in staal die kunnen roesten - Houten plateaus - Voorwerpen uit synthetische vezel Beperkt: - Bepaalde soorten glazen kunnen dof worden na een groot aantal wasbeurten. - Voorwerpen in aluminium en zilver hebben de neiging te verkleuren tijdens het wassen. - Geschilderde motieven riskeren te verdwijnen wanneer ze vaak in de machine gewassen worden. OPMERKING: Raadpleeg het hoofdstuk "Zout toevoegen aan de waterontharder", indien uw vaatwasser zout nodig heeft.

Gebruik van het toestel Aanbevelingen voor het inladen van de vaatwasser

• Eventuele grote voedingsresten verwijderen. Laat de aangebrande voedingsresten op het kookgerei weken.

Gebruik van het toestel OPMERKING: Erg kleine voorwerpen mogen niet in de vaatwasser gewassen worden, omdat ze makkelijk uit de mand kunnen vallen.

• Het is niet noodzakelijk de vaat onder stromend water af te spoelen.
• Volg de laadvoorschriften om de prestaties van uw vaatwasser te optimaliseren. (De eigenschappen en het uitzicht van de manden en de bestekmand kunnen verschillen naargelang de modellen.) Plaats het keukengerei als volgt in de vaatwasser:
• Voorwerpen zoals tassen, glazen, kookgerei... dienen naar onder gericht te worden.
• Gebogen voorwerpen of voorwerpen met verzwaring dienen schuin geladen te worden zodat het water er af kan lopen. Uitladen van de vaat Om te voorkomen dat het water van de bovenste mand in de onderste druppelt, raden we u aan eerst de onderste mand leeg te maken en daarna pas de bovenste. WAARSCHUWING: De vaat zal warm zijn! Om te vermijden deze te beschadigen, dient u ongeveer 15 minuten te wachten na het einde van het programma alvorens de glazen en het bestek uit de vaatwasser te halen.

• Alle kookgerei dient goed geschikt te worden zodat het niet kan kantelen. Inladen van de bovenste mand
• De bovenste mand is ontworpen voor het opbergen van de meest delicate en lichte vaat, zoals glazen, ondertassen, koffie- of theetassen, alsook borden, kleine kommetjes en ondiepe borden (op voorwaarde dat ze niet te vuil zijn).

• Alle keukengerei wordt zodanig geplaatst dat de sproeiarmen vrij kunnen draaien tijdens het wassen.

• Plaats de vaat en het keukengerei zo dat ze niet verplaatst kunnen worden door de waterstraal.

• Laad holle voorwerpen zoals tassen, glazen, kookpotten, enz. met de opening naar onder zodat er zich geen water in kan opstapelen.
• Vaat en bestek mogen niet gestapeld worden en mogen niet over elkaar liggen.
• Om beschadiging te vermijden, plaatst u de glazen niet tegen elkaar.
• Het bovenste compartiment werd ontworpen voor de delicatere en lichtere vaat zoals glazen, koffietassen en theekopjes.
• Verticaal geplaatste messen met een lang lemmet vormen een potentieel gevaar!
• De lange en/of scherpe couverts, zoals snijmessen, dienen horizontaal geplaatst te worden in de bovenste mand. Inladen van de onderste mand
• We raden u aan de grote voorwerpen en de moeilijkst te reinigen zaken in de onderste mand te plaatsen: potten, pannen, deksels, serveerschotels en slakommen zoals aangegeven in onderstaand schema.
• Het is wenselijk de serveerschotels en deksels aan de zijkant van de vaatmanden te plaatsen om te voorkomen dat het draaien van de sproeiarmen verhinderd wordt.
• De aanbevolen maximumdiameter voor borden die voor het detergenscompartiment geplaatst worden, is 19 cm om niet voor de opening te komen.

• Laad de vaatwasser nooit te vol. Dit is belangrijk om goede resultaten te krijgen en voor een redelijk energieverbruik.

Gebruik van het toestel

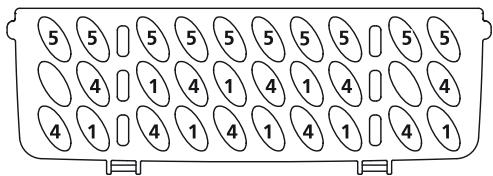

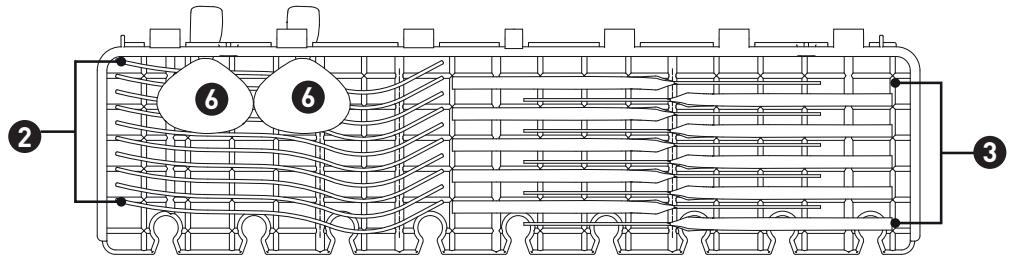

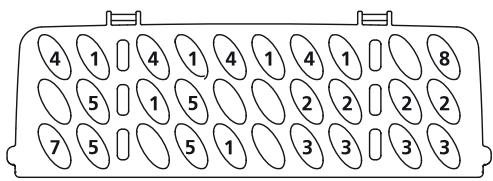

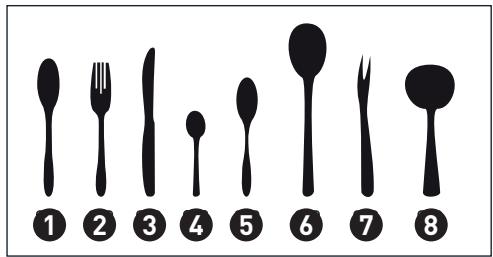

Gebruik van het toestel Inladen van het bestekcompartiment

• Het bestek dient in het bestekcompartiment geplaatst te worden door ze apart en in de juiste richting te leggen. Functie van het detergens
• De detergentia, met hun chemische bestanddelen, zijn noodzakelijk om vuil te verwijderen, te vermalen en af te voeren uit de vaatwasser.

• Vergewis u ervan dat het kookgerei niet op elkaar gestapeld ligt, omdat dit de prestaties van uw toestel kan hinderen.

• Het merendeel van de kwaliteitsdetergentia die verkocht worden, is hiervoor geschikt. WAARSCHUWING: Laat het bestek niet uit de onderkant van de mand komen. Plaats scherpe voorwerpen steeds met de punt naar onder! OPMERKING: Voor een optimale afwasbeurt laadt u de manden in volgens de standaard inlaadvoorschriften. Functie van het spoelmiddel en het detergens
• Het spoelmiddel wordt vrijgegeven tijdens de laatste spoelbeurt om te voorkomen dat het water druppels vormt op uw vaat, die mogelijk sporen en vlekken achterlaten. WAARSCHUWING: Correct gebruik van het detergens
• Gebruik enkel detergens dat specifiek voorzien is om gebruikt te worden in de vaatwasser. Bewaar ze op een koele en droge plaats.

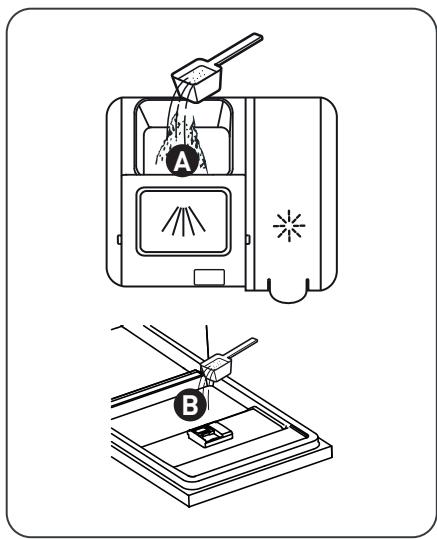

• Plaats het detergens in poedervorm pas in het compartiment wanneer u klaar bent om de vaatwasser te starten. De detergens voor de vaatwasser is corrosief! Houd het detergens voor de vaatwasser buiten het bereik van kinderen. Vullen van het spoelmiddelcompartiment

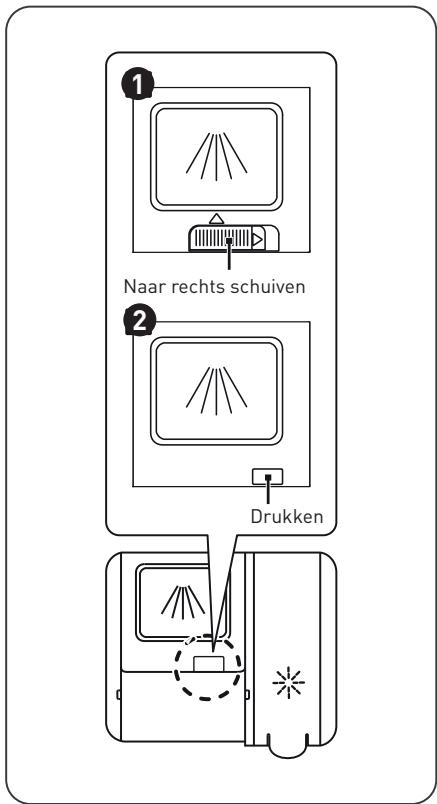

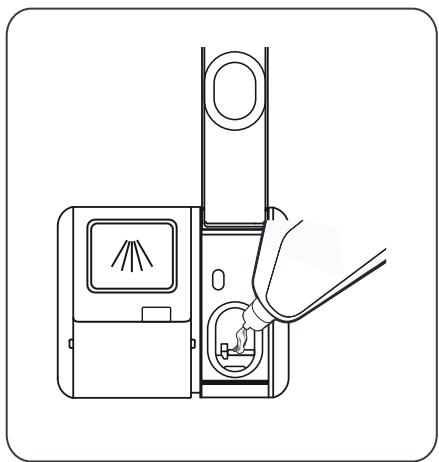

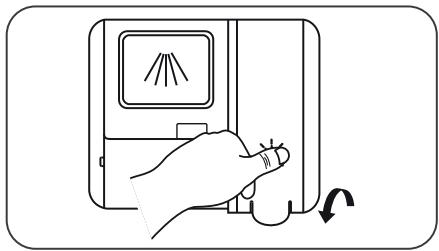

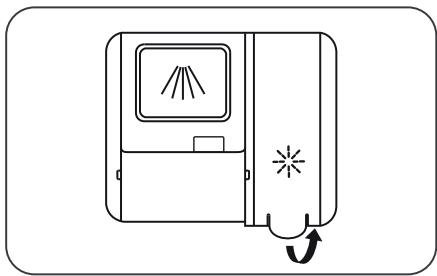

1. Verwijder de afdekkap van het spoelmiddelcompartiment door het deksel op te heffen.

• Het zal ook het drogen bevorderen door het water over de vaat te laten stromen.
• Deze vaatwasser is ontworpen om gebruikt te worden met een vloeibaar spoelmiddel. WAARSCHUWING: Gebruik enkel een spoelmiddel van een bekend merk voor uw vaatwasser. Vul het spoelmiddelcompartiment nooit met een andere stof (zoals een reinigingsproduct voor de vaatwasser of een vloeibaar detergent). Dat zou uw toestel beschadigen. Wanneer moet u het spoelmiddelcompartiment bijvullen? De frequentie voor het bijvullen van het spoelmiddelcompartiment is afhankelijk van de frequentie van de afwasbeurten van de vaatwasser en van de gebruikte instelling voor het spoelmiddel.
• Het controlelampje voor het spoelmiddel ( moet worden bijgevuld.

2. Giet het spoelmiddel in het compartiment en let er hierbij op het niet te veel te vullen.

) gaat branden wanneer het spoelmiddel

• Giet het spoelmiddelcompartiment niet te vol.

Gebruik van het toestel

Gebruik van het toestel Hoe hoger het cijfer, hoe meer spoelmiddel de vaatwasser zal gebruiken.

4. Wacht 5 seconden of druk op de aan/uit-toets om de instelling te bevestigen en de

instelmodus te verlaten. Vullen van het detergenscompartiment

1. Kies de openingswijze die van toepassing is op uw product.

1 Open het luikje door de vergrendeling te verschuiven. 2 Open het luikje door op de vergrendeling te drukken.

3. Sluit vervolgens het compartiment door het deksel naar beneden te duwen.

Naar rechts schuiven

Afstellen van het spoelmiddelcompartiment

• Om een optimale droogprestatie te verkrijgen met zo weinig mogelijk spoelmiddel, kan de vaatwasser worden ingesteld om het verbruik te regelen volgens de gebruiker. Drukken

• Gelieve de onderstaande stappen te volgen.

1. Nadat u de deur van het toestel hebt gesloten, zet u het toestel aan.

2. Druk binnen de 60 seconden die volgen op de inwerkingstelling gedurende meer dan 5

seconden op de toets 'Programma's' en druk vervolgens op de toets '+' van de 'Uitgestelde start' om toegang te krijgen tot de afstelmodus; het controlelampje van het spoelmiddel knippert met een frequentie van 1 Hz.

3. Druk op de toets 'Programma's' om de goede instelling te selecteren, naargelang uw

gewoonten. De volgorde voor het weergeven van de instellingen is als volgt: D1 -> D2 -> D3 -> D4 -> D5 -> D1.

Gebruik van het toestel Gebruik van het toestel Programmeren van de vaatwasser

2. Voeg het detergens toe aan de grote holte A voor de hoofdwasbeurt.

Voor een optimale afwasbeurt, vooral wanneer de vaat erg vuil is, giet u een klein beetje detergens op de deur. Deze extra dosis detergens zal tijdens de voorwascyclus worden gebruikt. Overzicht van de wascycli

• Onderstaande tabel geeft de programma's weer die het best geschikt zijn naargelang de hoeveelheid etensresten die in de vaatwasser achterblijven en de vereiste hoeveelheid detergens.
• De tabel geeft eveneens verschillende informatie over de programma's.

) betekent: dat u het spoelmiddelcompartiment moet vullen. Programma's Automatisch

3. Sluit het dekseltje door dit naar voor te schuiven terwijl u het naar beneden duwt.

Intensief Universeel OPMERKING:

• Merk op dat de instellingen kunnen variëren volgens de vuilheidsgraad van de vaat.
• Gelieve ook rekening te houden met de opmerkingen van de fabrikant op de verpakking van het detergens.

Gebruik van het toestel Beschrijving van de cyclus Voorwas (40 °C) Wassen (50 °C) Spoelen Spoelen (50 °C) Drogen Wassen (55 °C) Spoelen Spoelen (50 °C) Drogen Wassen (40 °C) Spoelen (40 °C) Spoelen (55 °C) Voorwas/ hoofddetergens 4/18 g (1 tablet) Werkingsduur (min.) Energie (Kwh) Water (l) Spoelmiddel Gebruik van het toestel

• In dat geval moet de vaatwasser opnieuw ingesteld worden en dient het detergenscompartiment opnieuw te worden opgevuld. Om de vaatwasser opnieuw in te stellen, volgt u onderstaande instructies:

2. Druk op de toets "Programma's" gedurende meer dan 3 seconden om het programma te

3. Druk op de toets "Programma's" om het programma van uw keuze te kiezen.

4. Druk op de toets "Start/Pauze"; de vaatwasser zal na 10 seconden in werking worden

0,021 4,0 Starten van een wascyclus

1. Trek de bovenste en onderste manden uit, vul ze met vaat en schuif ze opnieuw in.

We raden aan eerst de onderste en daarna de bovenste mand te vullen.

2. Voeg het detergens toe.

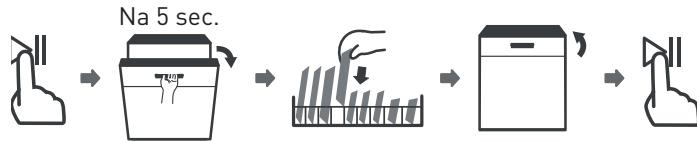

Toevoeging van vergeten vaat

• U kunt vergeten vaat op elk moment toevoegen vóór het openen van het detergenscompartiment. Volg in dat geval onderstaande instructies:

1. Druk op de toets "Start/Pauze" om de wascyclus te stoppen.

2. Wacht 5 seconden vooraleer de deur te openen.

3. Voeg de vergeten vaat toe.

3. Steek de stekker in het stopcontact. Voor informatie over de stroomvoorziening raadpleegt

u de "Productfiche". Controleer of de watertoevoer op maximale druk staat.

4. Sluit de deur van het toestel, druk daarna op de aan/uit-toets om de machine in te

5. Druk op de toets "Start/Pauze"; de vaatwasser zal na 10 seconden in werking worden

5. Kies een programma, het bijbehorende lampje gaat branden. Druk vervolgens op de toets

"Start/Pauze" en de vaatwasser zal de cyclus starten. Veranderen van het huidige programma

• Een actieve cyclus kan enkel gewijzigd worden wanneer hij nog maar korte tijd geleden gestart is. Wanneer de cyclus verder gevorderd is, is het mogelijk dat het detergens reeds vrijgegeven is en dat het toestel het waswater reeds heeft afgevoerd.

WAARSCHUWING: Het is gevaarlijk de deur te openen tijdens de wascyclus, aangezien u zich zou kunnen verbranden aan de warme stoom.

Praktische informatie

Praktische informatie Reiniging en onderhoud Onderhoud van de buitenkant van het toestel Deur en afdichting van de deur

• Maak de afdichtingen van de deur regelmatig schoon met een vochtige doek om zo etensresten te verwijderen.
• Tijdens het laden van de vaatwasser kunnen resten van eten en drinken op de zijkanten van de deur van de vaatwasser terecht komen.
• Deze zijden zitten aan de buitenkant van de kuip en de sproeiarmen bereiken deze plaatsen niet.
• Alle resten dienen verwijderd te worden vóór het sluiten van de deur. Bedieningspaneel
• Wanneer het nodig is om het bedieningspaneel schoon te maken, mag dit enkel gebeuren met een zachte vochtige doek. WAARSCHUWING:

• Voorkom elke doordringing van water in het vergrendeltoestel van de deur en de elektrische onderdelen, gebruik nooit, om het even welke, reinigende spray.
• Gebruik nooit proppen of schuursponzen op de buitenkant van het toestel, deze zouden krassen kunnen achterlaten op de afwerking. Bepaalde soorten keukenpapier kunnen eveneens het oppervlak bekrassen of sporen achterlaten. Onderhoud van de binnenkant van het toestel Filtersysteem
• Het filtersysteem onderaan de kuip houdt de grote resten vast tijdens de wascyclus. De verzamelde resten kunnen de filters verstoppen. Controleer regelmatig de toestand van de filters en maak ze desgevallend schoon onder stromend water.
• Volg deze stappen om de filters van de kuip schoon te maken. OPMERKING: De afbeeldingen worden enkel ter info gegeven, de filtersysteemmodellen en de sproeiarmmodellen kunnen variëren.

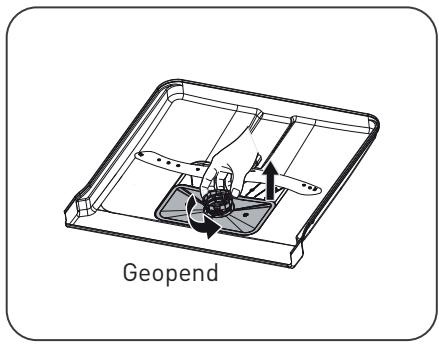

1. Neem de voorfilter vast en draai deze in tegenwijzerzin

om hem te ontgrendelen. Trek de filtergroep naar boven en haal deze uit het toestel.

Praktische informatie Praktische informatie Geopend

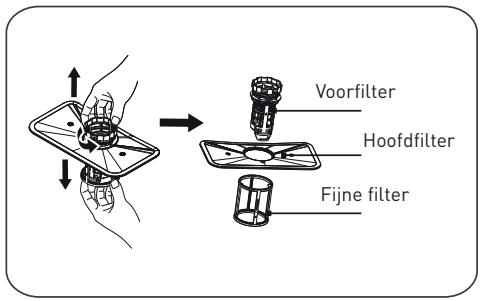

2. Trek de dunne filter naar onder om deze los te maken van

de filtergroep. De voorfilter kan losgemaakt worden van de hoofdfilter door zachtjes op de lipjes te duwen bovenaan de filter en door aan de filter te trekken om deze te verwijderen.

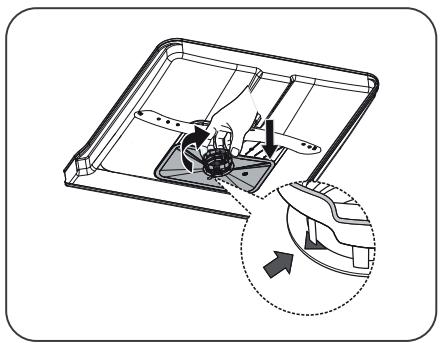

4. Monteer de filters opnieuw in de omgekeerde volgorde,

plaats de filtergroep terug en draai deze in wijzerzin tot aan de pijl die overeenkomt met de gesloten positie. Voorfilter Hoofdfilter Fijne filter WAARSCHUWING:

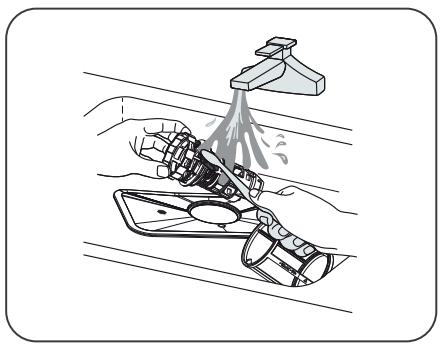

3. De grootste etensresten kunnen worden verwijderd door

de filter onder stromend water af te spoelen. Gebruik een zachte schoonmaakborstel voor een grondigere reiniging.

• Draai de filters niet te vast. Plaats de filters op de juiste manier en in de juiste volgorde terug, anders kunnen de grove resten in het systeem terechtkomen en blokkeringen veroorzaken.
• Gebruik de vaatwasser nooit zonder eerst de filters terug te plaatsen. Wanneer de filter niet correct geplaatst wordt, kan dit de prestaties van het toestel aantasten en de vaatwasser en het keukengerei beschadigen.

Praktische informatie Sproeiarmen

• U dient de sproeiarmen regelmatig te reinigen om te voorkomen dat chemische stoffen uit het kalkwater de stralen en de lagers van de sproeiarmen verstoppen.

Praktische informatie

2. Om de onderste sproeiarm te verwijderen, trekt u deze

• Volg onderstaande instructies om de sproeiarmen te reinigen:

1. Houd de centrale schroef vast en draai in tegenwijzerzin

aan de bovenste sproeiarm om deze te verwijderen.

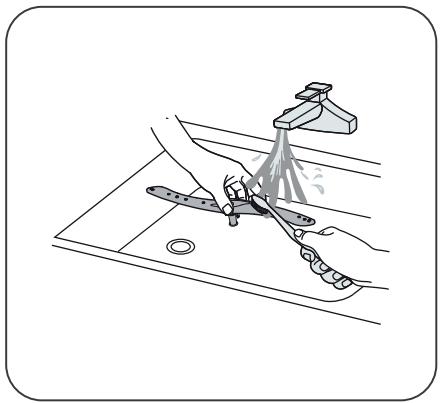

3. Was de sproeiarmen met lauw zeepsop en gebruik een

zachte borstel om de jets te reinigen. Nadat u ze correct afgespoeld hebt, brengt u ze opnieuw aan.

Praktische informatie Algemeen onderhoud van de vaatwasser Bescherming tegen vorst

• In de winter dient u uw vaatwasser te beschermen tegen de vorst. Gelieve na elke wascyclus volgende procedure te volgen:

1. Haal de stekker uit het stopcontact.

2. Sluit de watertoevoer af en haal de watertoevoerslang van

3. Giet het water uit de toevoerslang en de kraan weg.

(gebruik een emmer om het water op te vangen).

4. Sluit de watertoevoerslang opnieuw aan op de kraan.

5. Verwijder de filter onderaan de kuip en gebruik een spons

om het water in de decanteringskuip te absorberen. Na elke afwasbeurt

• Na elke wasbeurt sluit u de watertoevoer van het toestel en laat u de deur op een kier staan om de vorming van vocht en geuren aan de binnenkant te voorkomen. De stekker uit het stopcontact halen
• Haal vóór elke reinigings- of onderhoudsoperatie steeds de stekker uit het stopcontact.

Praktische informatie Reiniging met oplosmiddelen of schuurmiddelen verboden

• Om de buitenkant en de rubberen onderdelen van de vaatwasser te reinigen, gebruikt u noch oplosmiddelen, noch schurende reinigingsmiddelen. Gebruik enkel een doek met lauw zeepsop.
• Om vlekken of vuil te verwijderen van het binnenoppervlak, gebruikt u een vochtige doek met water en een beetje azijn of een schoonmaakproduct dat speciaal ontworpen is voor de vaatwasser. Wanneer de vaatwasser lange tijd niet gebruikt wordt
• We raden aan een wascyclus leeg te laten draaien en vervolgens de stekker uit het stopcontact te halen, de watertoevoer af te sluiten en de deur van het toestel op een kier te zetten. Dit zal ertoe bijdragen dat de deurafdichtingen langer meegaan en dat de vorming van geuren in het toestel wordt verhinderd. Verplaatsing van het toestel
• Wanneer u het toestel moet verplaatsen, probeert u het toestel verticaal te houden. Wanneer dit niet kan, mag u het toestel op zijn rug leggen. Afdichtingen
• Eén van de factoren die bijdragen tot de vorming van geuren in de vaatwasser is de aanwezigheid van voeding die vastzit in de afdichtingen. Een regelmatige reiniging met een vochtige spons maakt het mogelijk om dit te voorkomen.

Praktische informatie Praktische informatie Tips bij storingen Problemen Mogelijke oorzaken Alvorens een technicus te bellen Het raadplegen van de tabellen op de volgende pagina's kan voorkomen dat u een technicus dient in te schakelen. Problemen Mogelijke oorzaken Er is een zekering gesprongen of de stroomonderbreker is ingeschakeld. De vaatwasser start niet. Oplossingen

• Vervang de zekering of schakel de stroomonderbreker opnieuw in.
• Haal alle andere toestellen van hetzelfde circuit als de vaatwasser. Het toestel staat niet onder spanning.

• Controleer of de vaatwasser aan staat en of de deur goed gesloten is. Controleer of het voedingssnoer juist in het wandstopcontact zit. De waterdruk is laag.

• Controleer of de watertoevoer juist aangesloten is en of de kraan opengedraaid is. De deur van de vaatwasser is niet correct gesloten.

• Let er goed op de deur te sluiten en de klink te laten ingrijpen. De afvoerslang zit verstopt, is gedraaid, geplooid of zit vast.

• Controleer de afvoerslang. De filter is verstopt.

• Controleer de voorfilter. Het water van de vaatwasser loopt niet weg. De gootsteen van de keuken zit verstopt.

Aanwezigheid van schuim in het toestel. Het detergens is niet geschikt. Oplossingen

• Gebruik enkel detergens dat speciaal voor de vaatwasser bestemd is om de vorming van schuim te voorkomen. Wanneer dit gebeurt, opent u de vaatwasser en laat u het schuim verdampen. Giet 4 liter koud water in de kuip van de vaatwasser. Sluit de deur van de vaatwasser en kies eender welke wascyclus. De vaatwasser zal beginnen met het afvoeren van het water. Zodra het water afgevoerd werd, opent u de deur en controleert u of het schuim verdwenen is.
• Herhaal de handeling indien nodig. De binnenkant van de vaatwasser zit onder de vlekken. Er werd spoelmiddel gemorst.

• Veeg steeds het gemorste spoelmiddel onmiddellijk weg. Er werd misschien detergens met kleurstof gebruikt.

• Controleer of het detergens kleurstoffen bevat.

• Controleer of de gootsteen van de keuken correct leegloopt.
• Wanneer de gootsteen verstopt zit, heeft u eerder een loodgieter dan een vaatwasserhersteller nodig.

Praktische informatie Problemen Witte film op het binnenoppervlak. Mogelijke oorzaken Oplossingen Problemen

• Om de binnenkant van het toestel schoon te maken, gebruikt u een vochtige spons met detergens voor de vaatwasser en draagt u rubberen handschoenen. Mineralen in hard water. De voorwerpen in kwestie zijn niet corrosiebestendig. U heeft na toevoeging van het regenereerzout Roestvlekken op het bestek. niet onmiddellijk een programma gestart. Er zit zout in de wascyclus.

• Om het risico op schuimvorming te voorkomen, gebruikt u nooit een ander schoonmaakmiddel dan detergens voor de vaatwasser in het toestel.

• Start steeds een wasprogramma met een leeg toestel wanneer u zout toegevoegd hebt.
• Na het toevoegen van regenereerzout kiest u best geen turbofunctie (indien aanwezig op uw toestel).
• Controleer of het deksel van de waterontharder goed vast zit. Een sproeiarm botst tegen een voorwerp in de mand.

• Stop het programma en herschik de voorwerpen die botsen met de sproeiarm. De vaatwasser maakt een ratelend geluid. De vaat in de vaatwasser beweegt.

• Onderbreek het programma en herschik de vaat. Geluiden van schokken die afkomstig zijn van waterleidingen.

• Dit heeft geen invloed Dit kan verband houden met op de werking van de de installatie ter plaatse vaatwasser. of met de diameter van de slangen.
• Vraag bij twijfel raad aan een erkend loodgieter.

De vaat is niet schoon. Mogelijke oorzaken De glazen zijn troebel. Oplossingen De vaat werd niet juist geschikt.

• Raadpleeg het hoofdstuk "Voorbereiding en inladen van de vaat". Het programma was niet krachtig genoeg.

• Kies een krachtiger programma. Er werd onvoldoende hoeveelheid detergens vrijgegeven.

• Gebruik meer detergens of een ander detergens. Voorwerpen blokkeren het draaien van de sproeiarmen.

• Herschik de voorwerpen zodat de sproeiarmen vrij kunnen draaien. De filtergroep is niet schoon of werd niet correct op de bodem van de kuip geplaatst. Dit kan de stralen van de sproeiarmen blokkeren.

• Plaats geen voorwerpen in de vaatwasser die niet bestand zijn tegen corrosie. Het deksel van de waterontharder werd slecht geplaatst. De vaatwasser maakt lawaai. Praktische informatie Combinatie van een zacht water en een te grote hoeveelheid detergens. In streken waar er veel kalk Er zitten witte vlekken op de in het water zit, kunnen vaat en de glazen. witte vlekken op de vaat ontstaan.

• Reinig en/of plaats de filtergroep correct.
• Reinig de jets van de sproeiarmen.
• Gebruik minder detergens wanneer uw water zacht is en selecteer één van de kortste cycli om de glazen te wassen.
• Gebruik meer detergens. Zwarte of grijze vlekken op de vaat. Aluminium elementen hebben tegen het vaatwerk geschuurd.

• Gebruik een licht schuurmiddel om de sporen te verwijderen. Er is detergens achtergebleven in het detergenscompartiment. De vaat blokkeert het detergenscompartiment.

Praktische informatie Praktische informatie Foutcodes Problemen Mogelijke oorzaken Verkeerd ingeladen. Oplossingen

• Laad de vaat zoals aangegeven in deze handleiding.
• Laad uw vaatwasser niet vlak na de wascyclus uit.
• Zet de deur op een kier zodat de stoom kan ontsnappen. De vaat werd te vroeg uit de vaatwasser gehaald.

• Wacht tot de temperatuur gedaald is en de vaat niet meer zo warm aanvoelt vooraleer de vaatwasser uit te laden.
• Begin bij het uitladen met de onderste mand om te vermijden dat het water vanuit de bovenste mand op de schone vaat loopt. De vaat droogt niet. Er werd een verkeerd programma gekozen. Gebruik van bestek met een bekleding van slechte kwaliteit.

• Bij een korter programma is de wastemperatuur lager, waardoor de wasprestaties slechter zijn. Kies een programma met een lange wasduur. Bij storingen geeft de vaatwasser een foutcode weer om u te helpen het probleem te identificeren: Codes Betekenissen Mogelijke oorzaken

Langere vultijd. De kranen werden niet geopend, de watertoevoer zit verstopt of de waterdruk is te laag.

De vereiste temperatuur is niet bereikt. Defect van een verwarmingselement.

Overlopen. Een onderdeel van de vaatwasser lekt.

Probleem met het richten van de distributieklep. Een open circuit of defecte distributieklep.

Communicatieprobleem tussen het circuit van de hoofdprintplaat en dat van de weergave. Open circuit of onderbreking in de communicatiekabel. WAARSCHUWING:

• Als de machine overloopt, sluit u de watertoevoer af en raadpleegt u een reparateur.
• Wanneer er zich water op de bodem van de kuip bevindt door een overloop of een kleine lek, dient dit water verwijderd te worden alvorens de vaatwasser opnieuw te starten.

• Afvoer van water is moeilijker met deze voorwerpen.
• Het bestek of de vaat van dit type zijn niet geschikt voor de vaatwasser.
