Tipo de producto	Campana extractora
Marca	FABER
Modelo	STEELMAX
Uso	Cocina
Tipo de instalación	De pared con chimenea telescópica
Dimensiones (An x Pr), cuerpo	63 x 41 cm
Altura de la chimenea	Ajustable de 730 a 1000 mm
Altura mínima sobre la encimera	650 mm
Diámetro de salida de aire	150 mm (reductor de 120 mm incluido)
Alimentación eléctrica	220-240 V, 50/60 Hz
Número de velocidades	4 (una con temporizador de 6 minutos)
Iluminación	Sí, interruptor dedicado
Filtros antigrasa	Metálicos, lavables en lavavajillas (cada 2 meses)
Filtro de carbón activo	Opcional, reemplazar cada 4 meses
Material	Acero inoxidable
Clase de eficiencia energética	No comunicado
Nivel sonoro	No comunicado
Funciones de seguridad	Parada mediante tecla T1, conexión a tierra obligatoria
Peso	No comunicado

Preguntas frecuentes - STEELMAX FABER

¿Cuál es la altura mínima de instalación sobre una cocina de gas?

La distancia de seguridad mínima entre la encimera y la campana es de 650 mm. Si el manual de la cocina especifica una distancia mayor, respete esa.

¿Cómo limpiar los filtros antigrasa?

Los filtros metálicos son lavables en lavavajillas. Retírelos empujándolos hacia atrás y tirando hacia abajo. Lávelos cada 2 meses (más seguido en caso de uso intensivo) y déjelos secar antes de volver a colocarlos.

¿Cuándo debo reemplazar el filtro de carbón activo?

El filtro de carbón activo no es lavable. Reemplácelo al menos cada 4 meses (más seguido si uso intenso). Para cambiarlo, primero retire los filtros metálicos, luego desenganche el filtro usado e instale el nuevo.

¿Puedo usar la campana con una cocina de gas?

Sí, pero asegure una ventilación adecuada de la habitación. La presión negativa no debe superar 0,04 mbar para evitar el reflujo de gases. Nunca conecte la campana a un conducto de chimenea usado para aparatos de combustión.

¿Cómo ajustar la cuarta velocidad?

Presione la tecla T3 durante 2 segundos: el indicador parpadea y la campana pasa a la 4ª velocidad con un temporizador de 6 minutos. Después de ese tiempo, vuelve a la velocidad anterior.

¿Qué diámetro de conducto de evacuación debo usar?

Use un conducto de 150 mm de diámetro. Si es necesario, el reductor ø 150-120 mm incluido permite conectar un conducto de 120 mm.

La campana no enciende, ¿qué hacer?

Primero verifique que la campana esté enchufada y que el interruptor bipolar esté en posición de encendido. Si el problema persiste, revise el fusible o el disyuntor. Si nada funciona, contacte al servicio posventa.

¿Puedo instalar la campana yo mismo?

La instalación eléctrica debe ser realizada por un técnico competente. El montaje mecánico (fijación a la pared, conexión del conducto) puede hacerlo un aficionado experimentado siguiendo estrictamente las instrucciones del manual.

¿Cómo detener completamente el motor?

Presione la tecla T1 (primera velocidad): corta el motor independientemente del modo actual. La campana primero pasa a primera velocidad y luego se detiene.

¿Dónde encontrar piezas de repuesto (filtro, bombilla)?

Para las piezas de repuesto, contacte al servicio posventa de FABER. Utilice exclusivamente piezas originales para garantizar la seguridad y el rendimiento.

MANUAL DE USUARIO STEELMAX FABER

Manual de instrucciones

Εγχειρίδιο οδηγιών

INFORMACIÓN DE SEGURIDAD....31

CARACTERÍSTICAS 34

INSTALACIÓN 35

USO 38

LIMPIEZA Y MANTENIMIENTO....39

ΠΕΡΙΕΧΟΜΕΝΑ

GR

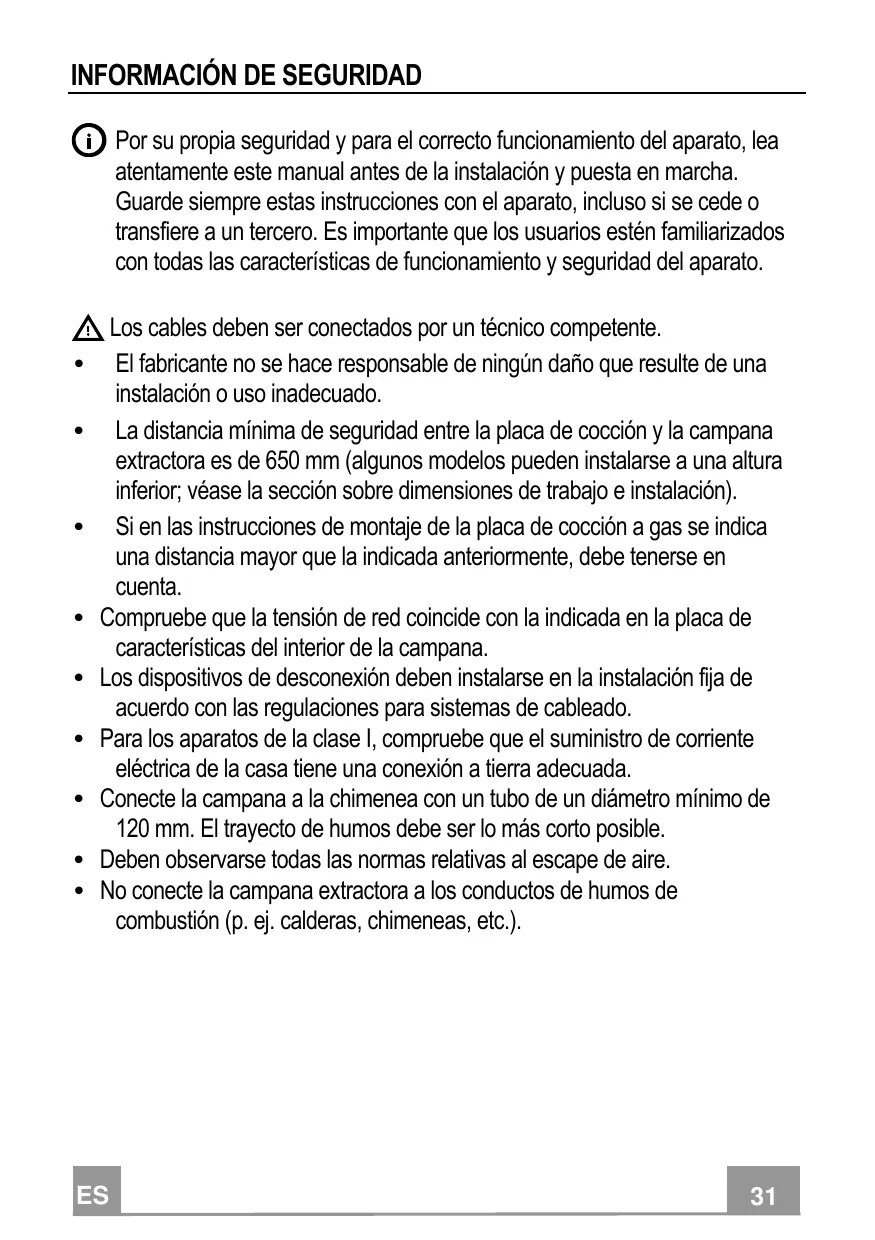

Por su propia seguridad y para el correcto funcionamiento del aparato, lea atentamente este manual antes de la instalación y puesta en marcha. Guarde siempre estas instrucciones con el aparato, incluso si se cede o transfiere a un tercero. Es importante que los usuarios estén familiarizados con todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico competente.

• El fabricante no se hace responsable de ningún daño que resulte de una instalación o uso inadecuado.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si en las instrucciones de montaje de la placa de cocción a gas se indica una distancia mayor que la indicada anteriormente, debe tenerse en cuenta.
• Compruebe que la tensión de red coincide con la indicada en la placa de características del interior de la campana.
• Los dispositivos de desconexión deben instalarse en la instalación fija de acuerdo con las regulaciones para sistemas de cableado.
• Para los aparatos de la clase I, compruebe que el suministro de corriente eléctrica de la casa tiene una conexión a tierra adecuada.
• Conecte la campana a la chimenea con un tubo de un diámetro mínimo de 120 mm. El trayecto de humos debe ser lo más corto posible.
• Deben observarse todas las normas relativas al escape de aire.

• No conecte la campana extractora a los conductos de humos de combustión (p. ej. calderas, chimeneas, etc.).

• Si la campana se utiliza en combinación con equipos no eléctricos (por ejemplo, aparatos de gas), debe asegurarse un grado suficiente de ventilación en el local para evitar el retorno del flujo de gases de escape. Cuando la campana extractora se utiliza en combinación con aparatos no eléctricos, la presión negativa en el local no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.

• El aire no debe descargarse a través de un conducto utilizado para los gases de combustión procedentes de aparatos de combustión de gas u otros combustibles.
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un técnico de servicio.
• Conecte la clavija a una toma de corriente que cumpla la normativa vigente y sea accesible.
• En cuanto a las medidas técnicas y de seguridad a adoptar para el vertido de humos, es importante cumplir escrupulosamente las normas establecidas por las autoridades locales.

ADVERTENCIA: Retire la película protectora antes de instalar la campana.

- Utilice únicamente tornillos y herramientas que sean adecuados para la campana.

⚠ ADVERTENCIA: Si no se instalan tornillos o sujetadores de acuerdo con estas instrucciones, se puede producir una descarga eléctrica.

• No observar directamente con instrumentos ópticos (prismáticos, lupas, etc.).
• No cocine en flambeado bajo la campana: podría producirse un incendio.
• Este aparato puede ser utilizado por niños a partir de los 8 años y por personas con capacidades psico-físico-sensoriales reducidas o con una experiencia y conocimientos insuficientes, siempre que sean cuidadosamente supervisados e instruidos sobre cómo utilizar el aparato de forma segura y sobre los peligros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean supervisados.
• Supervise a los niños, asegurándose de que no jueguen con el aparato.

- El aparato no debe ser utilizado por personas (incluyendo niños) con capacidades psico-físico-sensoriales reducidas o con experiencia y conocimientos insuficientes, a menos que sean cuidadosamente supervisados e instruidos.

⚠ Las piezas accesibles pueden calentarse mucho cuando se utilizan aparatos de cocina.

• Limpie y/o reemplace los filtros después del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.
• Deberá preverse una ventilación adecuada en el espacio cuando la campana extractora de humos se utilice junto con aparatos que utilicen gas u otros combustibles (no aplicable a los aparatos que sólo descargan aire en el local).
• El símbolo en el producto o en su embalaje indica que este producto no debe desecharse como residuo doméstico normal. Tenga en cuenta que el producto a eliminar debe recogerse en un punto de recogida adecuado para el reciclaje de componentes eléctricos y electrónicos. Al asegurarse de que este producto se deseche correctamente, ayudará a evitar las posibles consecuencias negativas para el medio ambiente y la salud que podrían derivarse de una eliminación inadecuada de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Municipio, el servicio local de eliminación de residuos o la tienda donde adquirió el producto.

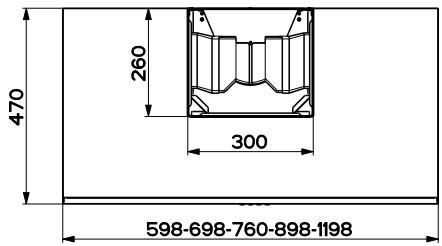

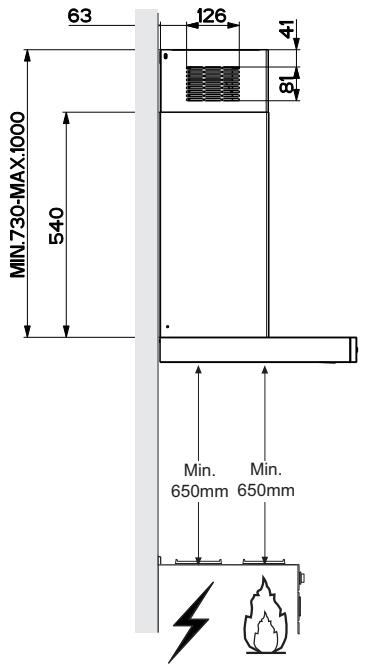

Dimensiones

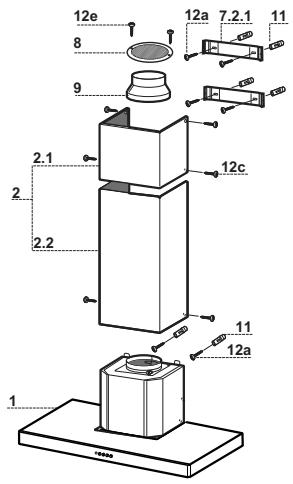

Componentes

Ref.	Cant.	Componentes del Producto
1	1	Cuerpo Campana dotado con: mandos, luz, grupo de ventilación, filtros
2	1	Chimenea telescópica formada por:
2.1	1	Chimenea superior
2.2	1	Chimenea inferior
8	1	Rejilla orientada salida del aire
9	1	Brida de reducción ø 150-120 mm

Ref. Cant. Componentes de Instalación

7.2.1	2	Bridas de fijación chimenea superior
11	6	Tacos ø 8
12a	6	Tornillos 4,2 x 44,4
12c	6	Tornillos 2,9 x 6,5
12e	2	Tornillos 2,9 x 9,5

Cant. Documentación

1	Manual de instrucciones

Taladrado pared y fijación de las bridas

Trazar en la pared:

• una línea vertical hasta el cielorraso o límite superior, al centro de la zona prevista para el montaje de la campana;
• una línea horizontal a 650 mm mín. sobre el plano de cocción.
  Apoyar como se indica la brida 7.2.1 a 1-2 mm del cielo o del límite superior, alineando su centro (muescas) con la línea vertical de referencia.
• Marcar los centros de los orificios de la brida.
• Apoyar como se indica la brida 7.2.1 a X mm debajo de la primera brida (X = altura chimenea superior en dotación), alineando su centro (muescas) con la línea vertical de referencia.
• Marcar los centros de los orificios de la brida.
• Marcar como se indica, un punto de referencia a 116 mm de la línea vertical de referencia, y 320 mm sobre la línea horizontal de referencia.
• Repetir esta operación en la parte opuesta.
• Perforar 8 mm los puntos marcados.
• Introducir los tacos 11 en los orificios.
• Fijar las bridas, usando los tornillos 12a (4,2 x 44,4) en dotación.

• Atornillar los 2 tornillos 12a (4,2 x 44,4) en dotación en los orificios para la fijación del cuerpo de la campana, dejando un espacio de 5-6 mm entre la pared y la cabeza del tornillo.

• Antes de enganchar el cuerpo de la campana,apretar los 2 tornillos Vr situados en los puntos de enganche del cuerpo de la campana.

• Enganchar el cuerpo de la campana en los tornillos 12a predispuestos.
• Apretar definitivamente los tornillos 12a de soporte.
• Operar en los tornillos Vr para nivelar el cuerpo de la campaña.

Conexiones

SALIDA DEL AIRE VERSIÓN ASPIRANTE

Para la instalación de la versión aspirante, conectar la campana al tubo de salida mediante un tubo rígido o flexible de ø150 o 120 mm, a discreción del instalador.

• Para la conexión con el tubo de 120 mm, introducir la brida de reducción 9 en la salida del cuerpo de la campana.
• Fijar el tubo con abrazaderas adecuadas. Este material no se proporciona en dotación.
• Quitar los filtros antiolor al carbón activo.

SALIDA DEL AIRE VERSIÓN FILTRANTE

• Realizar un orificio de ø 125 mm en la repisa de encima de la campana.
• Introducir la brida de reducción 9 en la salida del cuerpo de la campana.
• Conectar la salida del cuerpo de la campana con la parte superior del mueble colgante mediante un tubo rígido o flexible de 120 mm, a discreción del instalador.
• Fijar el tubo con abrazaderas adecuadas. Este material no se proporciona en dotación.
• Fijar la rejilla de dirección 8 en la salida del aire reciclado mediante los 2 tornillos 12e (2,9 x 9,5) en dotación.
• Controlar que estén presentes los Filtros Antiolor al Carbón activo.

CONEXIÓN ELÉCTRICA

• Conectar la campana a la red de alimentación eléctrica instalando un interruptor bipolar con apertura de los contactos de 3 mm como mínimo.
• Quitar los Filtros antigrasa y asegurase de que el conector del Cable de acometida esté colocado correctamente en el enchufe del Aspirador.

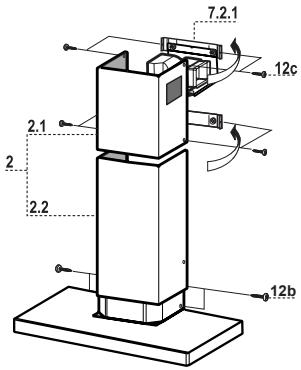

Montaje de la chimenea

Chimenea superior

• Ensanchar ligeramente las dos faldas laterales, engancharlas detrás de las bridas 7.2.1 cerrarlas hasta el tope.
• Fijar a los lados de las bridas con los 4 tornillos 12c (2,9 x 9,5) en dotación.

Chimenea inferior

• Ensanchar ligeramente las dos faldas laterales de la chimenea, engancharlas entre la chimenea superior y la pared y cerrarlas hasta el tope.
• Fijar lateralmente la parte inferior en el cuerpo de la campana, con los 2 tornillos 12c (2,9 x 9,5) en dotación.

TECLA		LED	FUNCIONES
T1	Velocidad	Encendido	Enciende el motor a la primera velocidad.
			Apaga el motor
T2	Velocidad	Encendido	Enciende el motor a la segunda velocidad
T3	Velocidad	Fijo	Presionada brevemente enciende el motor a la tercera velocidad.
L	Luz		Enciende y apaga la instalación de iluminación.

Atención : La tecla T1 apaga el motor pasando siempre por la primera velocidad.

TECLA		LED	FUNCIONES
T1	Velocidad	Encendido	Enciende el motor a la primera velocidad.
			Apaga el motor
T2	Velocidad	Encendido	Enciende el motor a la segunda velocidad
T3	Velocidad	Fijo	Presionada brevemente enciende el motor a la tercera velocidad.
		Intermitente	Presionada por 2 segundos.Activa la cuarta velocidad temporizada a 6 minutos, al final de los cuales vuelve a la velocidad implementada precedentemente.Adecuada a enfrentar las máximas emisiones de humos de cocción.
L	Luz		Enciende y apaga la instalación de iluminación.

Atención : La tecla T1 apaga el motor pasando siempre por la primera velocidad.

Filtros antigrasa

LIMPIEZA DE LOS FILTROS ANTIGRASA METÁLICOS

• Se pueden lavar en el lavavajillas y requieren un lavado cada 2 meses aproximadamente o más a menudo si su uso es muy intenso.
• Quitar los filtros uno por vez, operando en los enganches correspondientes.
• Lavar los filtros evitando que se doblen y dejarlos secar antes de volverlos a montar.
• Montar los filtros prestando atención en mantener la manija hacia la parte visible exterior..

Filtro antiolor (Versión filtrante)

SUSTITUCIÓN DEL FILTRO DE CARBÓN ACTIVO

• No se puede lavar ni regenerar, se debe cambiar cada 4 meses aproximadamente o más a menudo si su uso es muy intenso.
• Quitar el filtro antigrasa metálico.
• Quitar el filtro antiolor de carbón activo saturado, operando en los enganches correspondientes.
• Montar el nuevo filtro enganchándolo en su asiento.
• Montar nuevamente el filtro antigrasa.

- Para la sustitución ponerse en contacto con la Asistencia Técnica ("Para la compra dirigirse a la asistencia técnica").
