A-30-K - Amplificador de audio PIONEER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador integrado estéreo
Características técnicas principales	Amplificación de clase AB, potencia de 2 x 50 W a 4 ohmios
Alimentación eléctrica	AC 220-240 V, 50/60 Hz
Dimensiones aproximadas	420 x 126 x 329 mm
Peso	8,5 kg
Compatibilidades	Compatible con varios dispositivos de audio, entradas RCA, entrada phono
Funciones principales	Control de volumen, ajuste de graves y agudos, entrada USB
Mantenimiento y limpieza	Limpie con un paño suave, evite productos químicos agresivos
Piezas de repuesto y reparabilidad	Reparabilidad limitada, piezas disponibles a través del servicio postventa
Seguridad	No exponer a la humedad, seguir las instrucciones de seguridad proporcionadas
Información general útil	Ideal para audiófilos que buscan una calidad de sonido superior

Preguntas frecuentes - A-30-K PIONEER

¿Cómo conectar mi PIONEER A-30-K a mis altavoces?

Utilice cables de altavoz para conectar los terminales de salida del amplificador a los terminales de entrada de sus altavoces. Asegúrese de respetar la polaridad (+ y -).

¿Por qué mi amplificador no se enciende?

Verifique que el dispositivo esté correctamente conectado a una toma de corriente funcional. Asegúrese de que el interruptor de encendido esté en la posición 'on'.

¿Cómo ajustar el volumen de mi PIONEER A-30-K?

Utilice el botón de volumen ubicado en el panel frontal del amplificador para aumentar o disminuir el volumen a su conveniencia.

¿Qué hacer si el sonido está distorsionado?

Verifique las conexiones de sus cables de altavoz y asegúrese de que no estén dañados. Reduzca el volumen del amplificador y verifique si el problema persiste.

¿El PIONEER A-30-K soporta Bluetooth?

No, el PIONEER A-30-K no está equipado con la funcionalidad Bluetooth. Puede conectarlo a fuentes de audio a través de cables RCA u otras entradas disponibles.

¿Cómo ajustar los graves y los agudos?

Utilice los controles de tono ubicados en el panel frontal del amplificador para ajustar los graves y los agudos según sus preferencias.

¿Mi amplificador se calienta demasiado, es normal?

Es normal que el amplificador se caliente ligeramente durante su uso, pero si se vuelve excesivo, asegúrese de que haya una buena circulación de aire alrededor del dispositivo.

¿Cómo realizar un reinicio del dispositivo?

Desconecte el dispositivo de la toma de corriente, espere unos minutos y luego vuelva a conectarlo. Esto puede resolver algunos problemas menores.

¿Puedo usar el PIONEER A-30-K con otros equipos de audio?

Sí, puede conectarlo a diversos equipos de audio como reproductores de CD, tocadiscos o televisores a través de las entradas apropiadas.

MANUAL DE USUARIO A-30-K PIONEER

Uso del telecomando. 4

La luz intermitente con el símbolo de punta de flecha Dentro un triángulo equilátero. Está convenido para avisar el usuario de la presencia de "voltaje peligrosa" no aislapda Dentro el producto que podía constituir un peligro deCHOque eléctrico para las personas.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATENCLON:

PARA PREVENIR EL PELIGRO DE CHOQUE ELECTRICO NO REMOVER LA TAPA NI LAS PARTES DENTRO NO UTILIZADAS, LLLAMAR UNA PERSONA CUALIFICADA.

El punto exclamativo dentro un triángulo equilatoro convenido para avisar el usuario de la presencia de importantes instrucciones sobre el funciona y la manuf擒ación en la libreta que accompanies el aparato.

D3-4-2-1-1_A1_Es

Información para los usuario en la recogida y tratamiento de los equipos al final de su vida y de las pilas y baterías usadas.

(Simbolo para) equipos

Simbolo para pilas y baterias

Pb

Estos@simbolos en los productos, embalaje, y/o en los documents que los acompañan significa que los productos electricos y electrónicos al final de su vida, las pilas y baterías no deben mezclarse con los residuos generales de su hogar.

Para el tratamiento adecuado, recuperación y reciclado de los productos viejos y las pilas usadas, por favor depositelos en los+puntos de recogida de acuerdo con su legislación nacional.

Mediente el tratamiento correctamente de这些东西 productos y pilas, ayudará a preservar los recursos y prevenir cualquier efecto negativo en la salute humana y el medio-ambiente queouldra surgir poruna inadeuda manipulacionde los despedicios.

Para más información sobre recogida y reciclado de los productos viejos, pilas y baterías, por favor contacte con su@municipio, sobre localización de los+puntos limpios o dirijase al punto de venteupon comprólos productos.

Estos symbolos sólo son validos en la Unión Europea.

Para páízes fuera de la Unión europea:

Si deseña eliminar這些 articículos, por favor contactar con las autoridades locales o el distribuidor y pida por el método correcto de tratamiento.

K058a_A1_Es

ADVERTENCIA

Este aparato no es impermeable. Para evitar el riesgo de incendio y de descargas electricas, no ponga ningún recipiente lleno de liquido (como pueda ser un vaso o un florero) cerca del aparato ni lo exponga a goteo, salpicaduras, lluvia o humedad

D3-4-2-1-3_A1_E5

ADVERTENCIA

Antes de enchufar el aparato a la corriente, lea la sección",[6]suma con mucha atencion.

La tension de la red electrica esdistincta segun el pays orégion.Asegürese de que la tension de la alimentación de la localidadonde se proponga utiliser este aparato corresponda a la tension必需aria (es decir, 230V o 120V) indicada en el panel posterior.

D3-4-2-1-4*A1_Es

ADVERTENCIA

Para registrar el peligro de incendio, noonga nada con fuego encendido (como pueda ser una vela) encima del aparato.

D3-4-2-1-7a_A1_Es

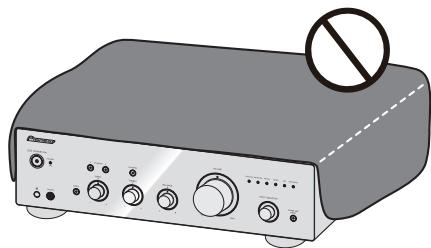

PRECAUCION PARA LA VENTILACION

Cuando instale este aparato, asegúrese de partir es的空间 en torno al mesmo para la ventilación con el fin de melhorar la disipación de calor (por lo menos 30 cm encima, 10 cm detrás, y 10 cm en cada性和).

ADVERTENCIA

Las ranuras y aberturas de la caja del aparato sirven para su ventilacion para poder asegurar un的功能amento fiable del aparato y para protegerlo contra sobrecalentamento. Para evaporar el peligro de incendio, las aberturas nunca deben taparse ni cubirse con nada (como por exemple, periodicos, manteles, cortinas) ni ponserse en的功能amento el aparato sobre una alfombra gruesas o una cama.

D3-4-2-1-7b*A1_Es

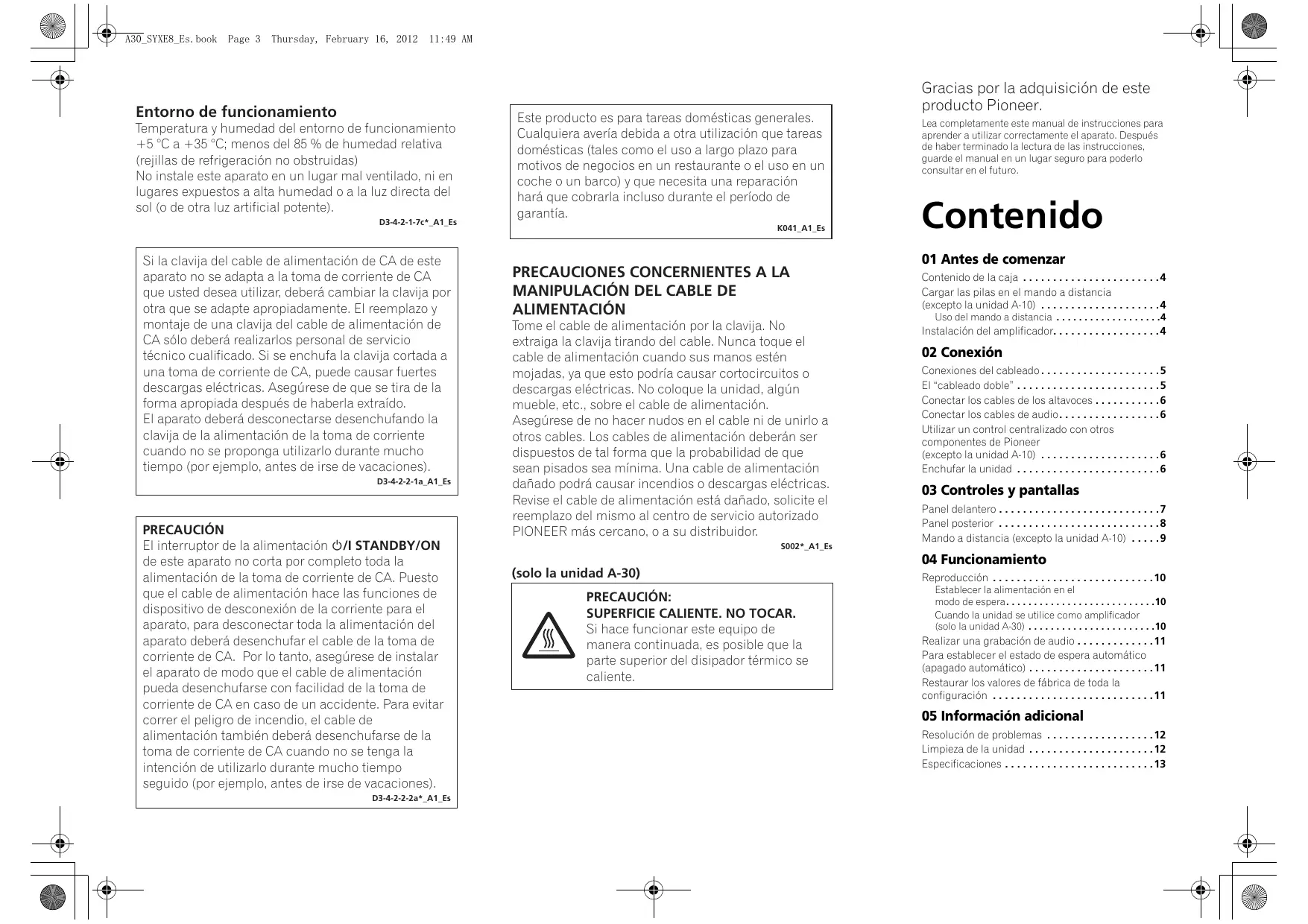

Entorno de funciona

Temperatura y humedad del entorno de funcionalement +5^ a +35^ ; menos del 85 % de humedad relativa (rejillas de refrigeracion no obstruidas)

No instale este aparato en un lugar mal ventilado, ni en lugares expuestos a alta humedad o a la luz directa del sol (o de另一边 luz artificial potente).

D3-4-2-1-7c*A1_Es

Si la clavija del cable de alimentacion de CA de este
aparato no se adapta a la toma de corriente de CA
que usted desea utiliser, debenCambiar la clavija por
otra que se adapte apropiadamente. El reemplazo y
montaje de una clavija del cable de alimentacion de
CA solo deben realizarlos personal de serviceo
tecnico@cualificado. Si se enchufa la clavija cortada a
una toma de corriente de CA,uede causar fuertes
descargas elctricas.Asegurese de que se tira de la
forma apropiada afterwards beberla extraido.
El aparato deben disconnectarse desenchufando la
clavija de la alimentacion de la toma de corriente
cuando no se proponga/utilizardo durante mucho
tiempo (por exemple,antes de irse de vacaciones).

D3-4-2-2-1a_A1_Es

PRECAUCION

El interruptor de la alimentación /I STANDBY/ON de este aparato no corta por complete to toda la alimentación de la toma de corriente de CA. Puesto que el cable de alimentación hace las functions de dispositivo de desconexión de la corriente para el aparato, para desconectar toda la alimentación del aparato deben desenchufar el cable de la toma de corriente de CA. Por lo tanto, asegúrese de instalar el aparato de modo que el cable de alimentación pueda desenchufarse con calidad de la toma de corriente de CA en caso de un accidente. Para evitar correr el peligro de incendio, el cable de alimentación también deben desenchufarse de la toma de corriente de CA cuando no seonga la intencion de utiliserdo durante mucho tiempo seguido (por ejemplo, antes de irse de vacaciones).

D3-4-2-2-2a*A1_Es

Este producto es para tareas domesticas generales. Cualquiera avería debida a另一边ccion que tareas domesticas (tales como el uso a largo plazo para motivos de negotiation en un restaurante o el uso en un coche o un barco) y que nécessita una reparacion hora que cobrarla incluo durante el periodo de garantía.

K041_A1_Es

PRECAUCIONES CONCERNIENTES A LA MANIPULACION DEL CABLE DE ALIMENTACION

Tome el cable de alimentación por la clavija. No extraiga la clavija tirando del cable. Nunca toque el cable de alimentación cuando sus manos estén mojadas, ya que esteouldacausearcortocircuitos o descargaseléctricas.No coloque la unidad,algún mueble,etc.,sobreel cablede alimentación. Asegúrese de no hacer{nudos en el cable ni de unirlo aothers cables.Los cables de alimentacióndeferán serdispuestos de tal forma que la probabilitad de queSean pisados sea minima.Unea cable de alimentacióndañado podrá causar incendios or descargaseléctricas.Revise el cable de alimentación está dañado,solicite el reemplazo del本身就是al centro de servicios autorizzato PIONEER más cercano,o a su distribuidor.

S002*A1_Es

(solo la unidad A-30)

PRECAUCION: SUPERFICIE CALIENTE. NO TOCAR.

Si haceFuncionareste equipo de
maneracontinuada,espossibleque la
parte superior deldisipador termico se
caliente.

Gracias por la adquisión de este producto Pioneer.

Lea Completely this manual of instructiones para?.
aprender a utiliser correctamente el aparato. Despues de haber terminado la lecture de las instrucciones,
guarde el manual en un lugar seguro para poderlo!.
consultar en el futuro.

Contenido

01 Antes de comenza

Contenido de la caja 4

Cargar las pilas en el mando a distancia

(excepto la unidad A-10) 4

Uso del mando a distancia 4

Instalacion del amplificador. 4

02 Conexión

Conexiones del cableado. 5

El "cableado doble" 5

Conectar los cables de los altavoces 6

Conectar los cables de audio.. 6

Utilizar un control centralizzato conOTHER componentes de Pioneer

(excepto la unidad A-10) 6

Enchufar la unidad 6

03 Controles y pantallas

Panel delantero 7

Panel posterior 8

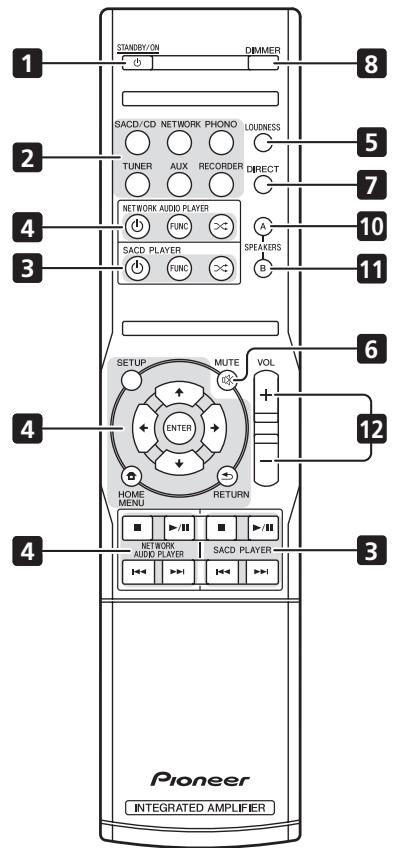

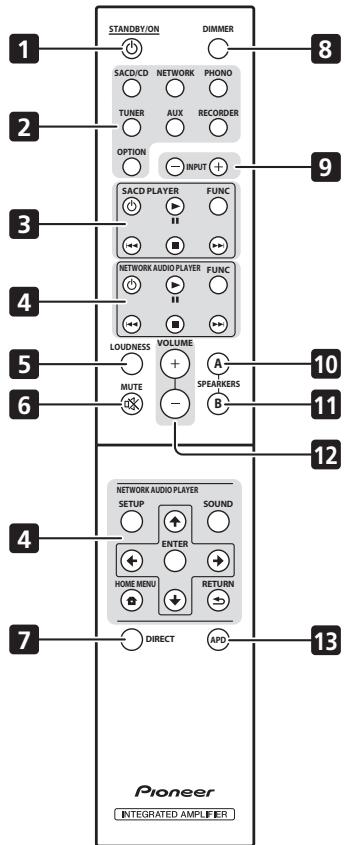

Mando a distancia (excepto la unidad A-10) .9

04 Funcionamento

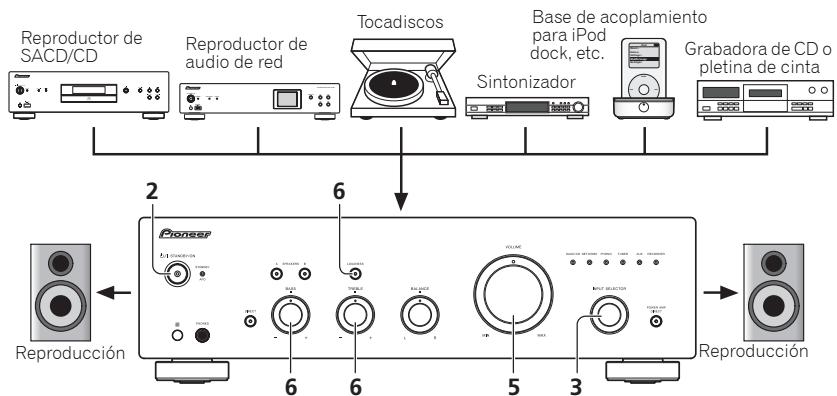

Reproduccion 10

Establisher la alimentacion en el
mode de esper.. 10

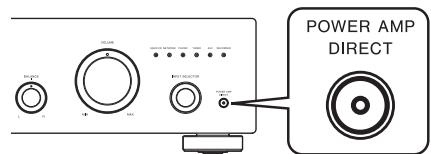

Cuando launidad seutilice como amplificador (solo lainstitution A-30) 10

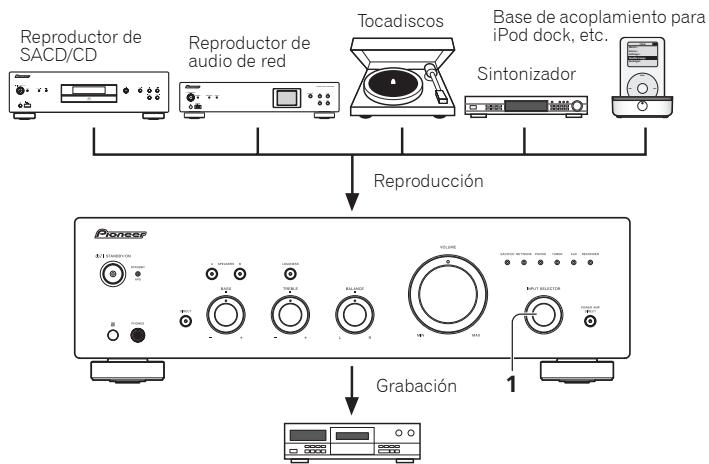

Realizar una grabacion de audio 11

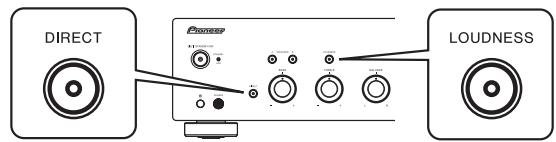

Para establecer el estado de espera automatico (apagado automatico) 11

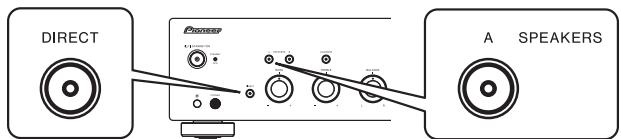

Restaurar los values de fabrica de toda la configuracion 11

05 Información adicional

Resolucion de problemas 12

Limpieza de la unidad 12

Especificaciones 13

Capitulo 1:

Antes de comenzar

Contenido de la caja

Verifique que los siguientes accesos estan en la caja al abrirla.

• Mando a distancia (excepto la unidad A-10)
• 2 pilas secas AAA/IEC R03 (excepto la unidad A-10)
  Cable de alimentacion
• Tarjeta de garantía
• Manual de instrucciones (este documento)

Nota

• Las ilustraciones incluidas en las instrucciones de funciona y, por lo que no se han podido satisfactorio, quan el producto no se ha podido satisfactorio.
  Las ilustracionesAquivutilizadas corresponden principalmente a la unidad A-30.

Cargar las pilas en el mando a distancia (excepto launidad A-10)

1 Abra la tapa posterior.

A-30

A-20

2 Inserte las pilas新品as, hacerco coincidir las polaridades tal y como se indica Dentro de la carcasa.

A-30

A-20

3 Cierre la tapa posterior.

A-30

A-20

Las pilas incluidas con la unidad se han proportionado para que pueda comprobar el funciona del producto y es possible que no duren mucho. Es recommendable usar pilas alcalinas que tengan mayor duración.

ADVERTENCIA

• No utilise o almacene las pilas bajo la luz solar directa o enthers lugares excesesamente calientes, como el interior de un coche ooca de un calefactor. Esto peutecasionar que las pilas goteen, se sobrecalienten, exploten o se incendien. Internacionalse peutducir la vida o el rendimiento de las mismas.

Precaución

El uso incorrecto de las pilas puede provocar que estas se sulfaten o exploten. Siga las siguientes precauciones:

• Cuando inserte las pilas, asegúrese de no darar los muelles de los TERMINales de las mismas.
• No实用性 pilas distinctas a las especialidades. Asimismo, no实用性贯穿una pila nuevo con otra usada.
• Cuando cargue las pilas en el mando a distancia, colóquelas en la directiona adequada tal y como indican las MARCAS DE POLARIDAD (⊕ y ⊙).
• No caliente las pilas, no las desmonte ni las exponga al fuego o al agua.
• Las pilas能把 tener differentes voltajes, incluso si tienen el mesmo taman y forma. No utilisetips de pilas differentes conjuntamente.
• Para registrar las pilas, quételas si no pretende usar el mando a distancia durante un prolongado periodo de tiempo (1 mes o más). Si el liquido de las pilas se fuga, quételo con cuidado del interior de la carcasa y, a continuación, inserte pilas新品as. Si el liquido de las pilas se fuga yenta en contacto con su piel, elimínelo con grandes cantidades de agua.
• Cuando elimine pilas usadas, asegúrese de cumplir los requisitos de los regimientos gubernamentales y las normas de los organismos Públicos de medioambiente que correspondan a su País o zona.

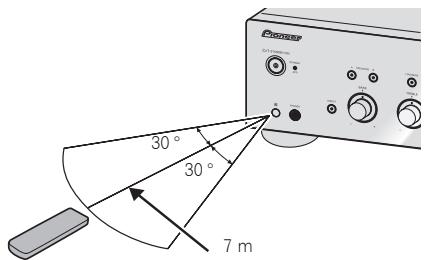

Uso del mando a distancia

El mando a distancia tiene un alcance deunos 7m en un ángulo de 30^ desde el sensor remot.

Cuando utilise el mando a distancia,onga enIELDalo...,

• Asegurese de que no haya obstaculos entre el mando a distancia y el sensor del equipo.

• El funciona del mando a distancia可以选择 alterado si incide sobre el sensor remot del equipo la luz fuerte del sol o de un fluorescente.

• Los mandos a distancia de importantes dispositivos peuvent interferir entre ellos. Evite utilizar mandos a distancia deOthersdispositivoscerdeeste equipo.

• Cambie las pilas cuando observe que disminuya el alcance de funcionaimiento del mando a distancia.

Instalación del amplíficator

Cuando instale este equipo, asegúrese de colocarlo sobre una superficie nivelada y estable.

• No locoloque en lossiguienteslugares: -sobre un tevisor en color (puede distorsionar la pantalla)
• circa de una pletina (o cerca de un dispositivo que emita un Campo magnétique). Podria interferir en el sonido.
• expuesto a la luz directa del sol
  -en zonas humedes
  -en zonas extremamente frias o calientes
  -en lugaresdonde esté expuesto a vibraciones uothers movimientos
  -en lugares con mucho polvo
  -en lugares que tengan humos calientes o aceites (como una cucina)
• No monte lainstitution en un sofa o en autre objecto o material absorbente, ya que la calidad del sonido peut verse negativamente afectada.

Capitulo 2:

Conexión

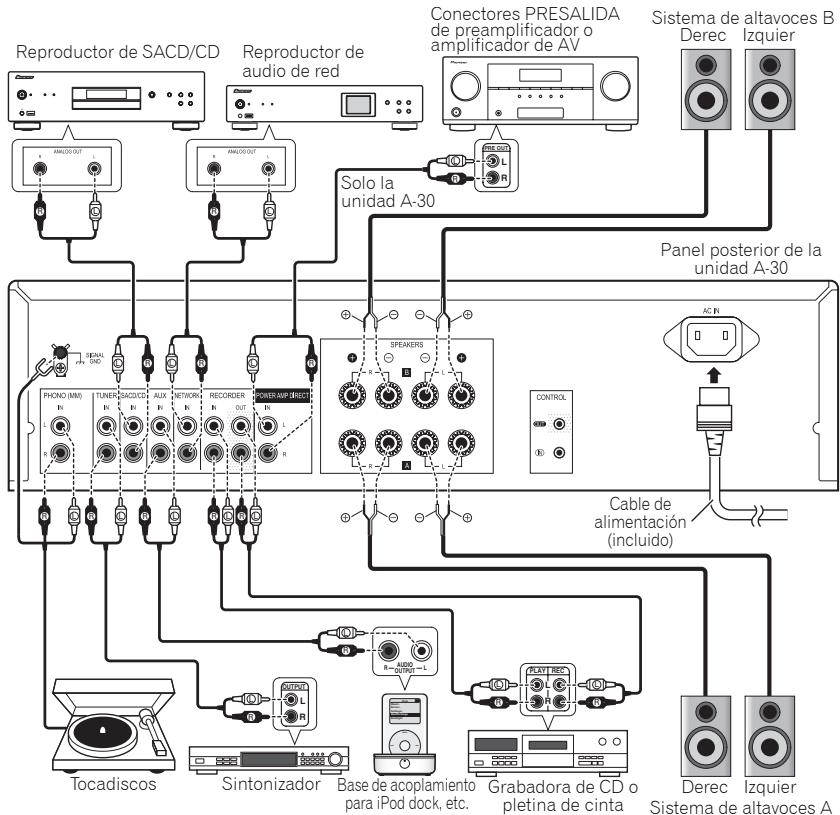

Conexiones del cableado

Precaución

• Antes de hacer oCambiar las conexiones,apague la unidad y desenchufe el cable de alimentacion de la toma de CA.
• Conecte el cable de alimentacion desdesde que todas las conexiones entre los dispositivos se hayan completado.

Precaución

• El terminal SIGNAL GND se proporciona para reducir el ruido cuando launidad se conecta a componentes como un tocadiscos.
• No conecte los terminales PHONO (MM) a ningún componente que no sea un tocadicos; asimismo, no realiza la conexión con un tocadocos que cuente con un escalizador integrado. Se pueda produir una calidad de sonido excessivamente alta, lo que dañana los alvavoces uOthers dispositivos.
• Los terminales PHONO (MM) de launidad está disnénados para utiliser con tocadiscos equipados con cartuchos de tipo MM (imán móvil). Los tocadiscos con cartuchos de tipo MC (bobina móvil) no se pueda usar.
• Asegúrese de no dolar los cables por encima del equipo (tal como se muestra en la ilustración). Si este sucede, el camino magnético producido por los transformadores de este equipo pourrait provocar un zumbido en los altovasces.

• Los terminales POWER AMP DIRECT de launidad nunca se deben conectar a ningúnOTHER conector del componente excepto a SALIDA PRE-AMP.
• Si su giradiscosiene un cable de toma a tierra, asegúrelo al terminal de toma a tierra de este amplificador.

Nota

• Cuando conecte una pletina de casete, se可以选择 eschar ruido en función de laubicacion de instalacion exigida. Este ruido está causado por el flujo de fuga del transformador del amplificador. En este caso, cambie laubicacion de la instalacion o aleje la pletina de amplificador.
• iPod es unamarcacommercialdeAppleInc., registrarndenosEE.UU.yenotrospaises.

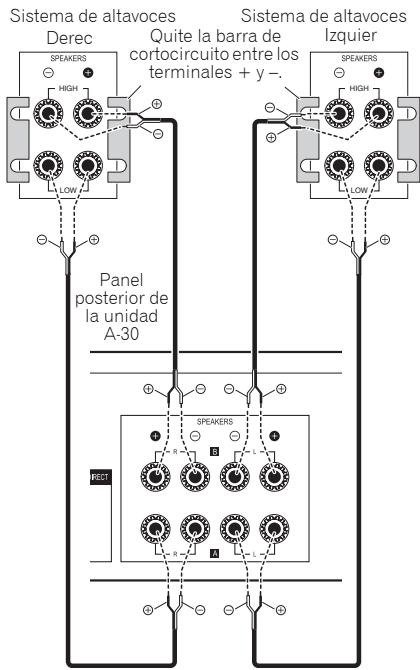

El "cabledo doble"

Esta unidad se pueda usar con altuavoces que admiten cabledo doble. Asegúrese de realizar las conexiones de alta y bajo Frequencia correctamente.

• Durante la reproduction, asegürese de que tanto el botón SPEAKERS A como el botón SPEAKERS B estáN ACTIVADOS (頁面7).

Precaución

• Cuando utilise cableado doble para conectar altavoces, evite efectos adversos en el amplificador asegurandinse deuitar las barras de cortocircuito de ALTA y BAJA proportionadas con los altavoces. Para Obtener informacion detallada, consulte las instrucciones proportionadas con los altavoces.
• Cuando utilise altavoces con circuitos de red extraibles,onga enIELDa que si la red se quita, no tendrá ningún efecto y se pueda provocar daños al altovoz.
• Otro método de connexion consiste en conectar los terminales SPEAKERS A a ALTA y los terminales SPEAKERS B a BAJA (a la inversa de lo que se muestra en la ilustración).

Conectar los cables de los altavoces

1 Retuerza los nucleos de los cables.
2 Afloje la tuerca del terminal SPEAKERS e inserte el cable del altovoz en el orificio visible en el eje deicho terminal.
3 Vuelva acretar la tuerca del terminal.

Precaución

• Cuando utilise solamente un jeu de terminales de altovoz (SPEAKERS A o SPEAKERS B), o cuando utilise conexiones de cabledoisable, el altovoz utilizado deben tener una impedancia nominal de entre 4 y 16 .
• Cuando utilise ambos juegos de terminales, los altovoces conectados deben tener una impedancia nominal de entre 8 y 32 .
• Consulte las instruetiones quecomedieran a los altavoces para Obtener detalles relacionados con el valor de impedancia.
• Asegüre de que los terminales positivo y negativo (+/-) del amplificador coinciden con los de los altavoces.
• Por"Theseestimatesdealtavozcirculatension ACTIVAqueesPELIGROSA.Parefeatareligro dedescargaselecricasalconectaro desconectar los cablesdealtavoz,desenchuféle cable del alimentacionantesde tocarlaspartedesolcellesque noestánaisladas.
• Asegurese de que el hilo del altovaz desnudo estáperfectamente retorcido e insertadocompletely en el terminal del altovaz. Siqualquiera de los hilos del altovaz desnudos tocanele panel posterior se pueda provocar un corte dealimentacion como medida de seguidad.

Conectar los cables de audio

Conecte el enchufe de color blanco en el conector izquierdo (L) y el enchufe de color rojo en el conector derecho (R). Asegúrese de insertar los enchufes Completely en los conectores.

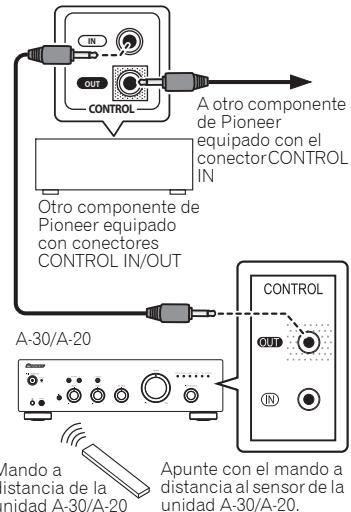

Se pudén conectar various componentes de Pioneer equipados con conectores CONTROL IN/OUT à la unidad A-30/A-20, lo que permitted un control centralizo de dichos componentes a工程技术 del sensor remoto de la unidad Mentionada. De esta forma se pueda controlar remotamente los componentes que noCNTAN con un sensor remot o que está instalados en lugares donde no se maye acceder al sensor remot del componente.

Nota

• Para las conexiones utilise un cable con minienchufe monoaural (sin resistor) que pueda encontrar enequalquier tienda especializada.
• Cuando conecte los conectores CONTROL IN/OUT, los cables de audio que pueda encontrar en cualquier Tienda especializada también se deben usar para realizar las conexiones analógicas. La simple conexión de los conectores CONTROL IN/OUT no permitiré el control del sistemas adecuado.
• Cuando se conecte un cable de control al conector CONTROL IN de launidad A-30/A-20, esta seouldr controlar apuntando a ella con el mando a distancia (el sensor remoto se deshabilita automatistically).

Enchufar la unidad

Importante

• Cuando salga de viaje o no vaya a utiliser launidad durante un prolongado periodo de tiempo, desconnecte siempre el cable de alimentacion de su toma de corrente electrica. Tenga en cuenta que lasdietres configuraciones internas no se perdieranvnueque desconnecte el cable de alimentacion de su toma de corrente electrica durantemucho tiempo.
• Si esnecessary desmontar el cable de alimentacion,antesde hacerlo aseguere de presionar lo boton / I STANDBY/ON situado en el panel delantero de launidad. Al realizar esta operationa,launidad A-30/A-20 se APAGARAYaidad A-10 entrada en el mode deespera.

Precaución

• Si utilizes un cable de alimentacióndistinct al proportionsacion se invalidará la garantía, ya que Pioneer no asumirá;ninguna responsabilidad por ningún daño producido. (El cable de alimentación proportionsacion con el modelo A-30 tiene una calidad de corriente nominal de 10 A,¿ntras que el cable proportionsacion con el modelo A-20/ A-10 tiene una calidad de corriente nominal de 2.5A.)
• No utilise;ningún或其他 cable of alimentación que no sea el proportionado con estaunidad.
• No utilise el cable de alimentacion proportionado para ninguna othercosa que no sea la );aqu descrita. Cuando haya terminado de realizar todas las conexiones, enchufe la unidad a una toma de corriente electrica alterna (CA).

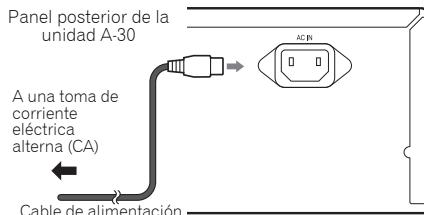

1 Enchufe el cable de alimentacion proportionsado a la toma AC IN situada en el panel posterior de la unidad.
2 Enchufe elOTHER extremo a la toma de corriente electrica alterna (CA).

Capitulo 3: Controles y pantallas

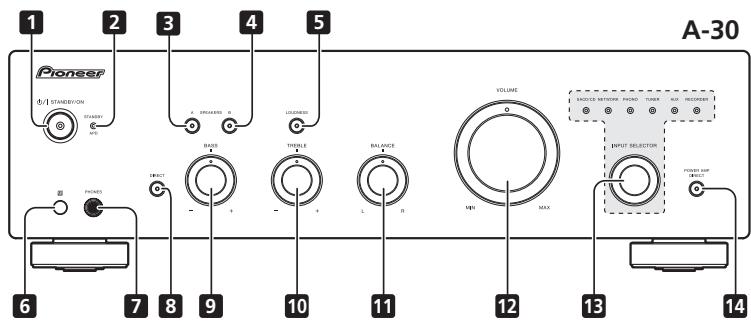

Panel delantero

1 /STANDBY/ON

Permite apagar y encender el amplificador

Cuando la alimentacion está conectada, el indicator de alimentacion situado en el centro del boton se illumina.

• En el Modelo A-10, permite Cambiar el amplificador entre el modo de esper y de encendido.

2 Indicador STANDBY/APD

Cuando la alimentacion está establisha en el modo de espera, el indicator se illumina en color rojo. Cuando la func tion de apagado automatico (APD, Auto Power Down) está activada, el indicator se illumina en color verde (pagina 11).

Utilice this botón para escacchar el Sistema de altevoces conectados a los internales SPEAKERS A.

On: El indicator se ilumina. Se escucha el sodido del sistema de altavoces. (El sodido también se Transmitirá desde el conector PHONES.)

Off: El indicator se apaga. No se escucha el sonido del sistema de alteavoces. Establezcalo en esta posicion cuando escuche el sonido con los auriculares.

Utilice este boton para escacchar el Sistema de alvocaves conectados a los internales SPEAKERS B.

On: El indicator se ilumina. Se esucha el sonido del sistema de altevoces. (El sonido también se Transmitirá desde el conector PHONES.)

Off: El indicator se apaga. No se escucha el sonido del sistema de altovoces. Establczaleno en esta posicion cuando escuche el sonido con los auriculares.

Utilícelo cuando escuche con un nivel de sonido bajo.

On : El indicator es ilumina. Realza las Frequencias bajas y altas para proportionar más fuerza a la reproduccion, incluo a un nivel bajo de volumen.

Off: El indicator se apaga: Normalmente debe dejar en esta posicion.

• Este botón no funciona cuando el botón DIRECT se encontraría en la posición de encendó.
• Cuando el nivel de volumen aumento, la cantidad de cambio producido por el circuito LOUDNESS se reduce.

6 Sensor remot (excepto la unidad A-10) Recibe las senales del mando a distancia (pagina 4).

7 Conector PHONES

Utilício para conectar auriculares. No se transmite sonido cuando el botón POWER AMP DIRECT está ACTIVADO.

8 Botón/Indicador DIRECT

On: el indicator es ilumina. Cuando este botón está ACTIVADO, las cuales de sonido se Transmitte directamente sin pagar por losDistinctos circuitos de ajuste (BASS, TREBLE, BALANCE y LOUDNESS).Esto permiteREENocrarlesenalesconmayordificidadperdeshabilitaquelquier configuracionrealizada con los 控tes BASS,TREBLE,BALANCE o LOUDNESS.

Off: el indicator se apaga: La seals相对较 es differentes circuitos de ajuste de fecuencia. Cuando el indicator está APAGADO, los ajustes se peuvent realizar con los controlles BASS, TREBLE, BALANCE y LOUDNESS.

9 Control del tono BASS

Se utilizes paraaabustar eltono de bajo freecuencia.La posicional central es la posicion plana (normal).Cuando se gira hacia la derecha,se realizan los tonos de bajo freecuencia; cuando se gira hacla izquierda,se disminuyen dichos tonos.

• Este botón no funciona cuando el botón DIRECT seswana en la posión de encendido.

10 Control del tono TREBLE

Se utilizes paraaabsteartonoofalatrecurrencia.Lasposicioncentrallesaposicionplana(normal).Cuidose gira hacia la derecha,se realizan los tonos de altafrecuncia;cuando se gira hacia la izquierda,sedisminuyen dichos tonos.

• Este botón no funciona cuando el botón DIRECT seonga en la posición de encendó.

11 Control BALANCE

Normalmente se debejar en la posicón central.
Ajuste el balance si el sonido es más alto en uno de los altavocnes. Si el lado decrecho Tiene más volumen, gire hacia la posicón L (izquierda) y, viceversa, si el lado izquierdo se escucha más, gire hacía la posicón R (derecha).

• Este botón no funciona cuando el botón DIRECT se entrega en la posión de encendido.

12 Control VOLUME

Se utilizes para ajustar el nivel de volumen. (Tambien permite ajustar el volumen del sonido de los auriculares.)

13 Mando/Indicadores INPUT SELECTOR

Gire el mando en el sentido de las agujas del relo o en sentido contrario hasta que se ilumine elindicador correspondiente a la fuente de entrada que desea. Al girar el mando en el sentido de las agujas del relo e indicador iluminado se moverá hacía laecha. Al girar en sentido contrario a las agujas del relo, se moverá hacía la izquierda. Cuando el botón MUTE del mando a distancia se presione para silenciar el sonido, el indicador de la fuente de entrada的选择acionada con el mando INPUT SELECTOR parpadeará.

14 Indicador/Boton POWER AMP DIRECT (solo la unidad A-30)

Presione este botón cuando launidad A-30 se usa como amplificador de potencia (頁目10).

Panel posterior

Consulte las páginass 5-6 para Obtener detailles relacionados con las conexiones.

1 Terminal GND (tierra giratoria)

Este terminal de tierra está diseñado para poder a reducir el ruido cuando se conecta un tocadiscos. No es un terminal de seguidad.

2 Terminales SPEAKERS A (canal Derecho)
3 Terminales SPEAKERS B (canal Derecho)
4 Terminales SPEAKERS B (canal Izquierdo)
5 Terminales SPEAKERS A (canal Izquierdo)
6 Conector AC IN

Conecte el cable de alimentacion hoy a una toma de corriente electrica alterna (CA).

7 Terminales PHONO (MM) IN
8 Terminales TUNER IN
9 Terminales SACD/CD IN

10 Terminales AUX IN
11 Terminales NETWORK IN
12 Terminales RECORDER IN/OUT
13 Terminales POWER AMP DIRECT IN (solo lainstitution A-30)

Cuando utilizes la unidad A-30 como amplificador, conecte el preamplificador ahora (pagina 10).

14 Conector CONTROL IN/OUT (excepto la unidad A-10)

Mando a distancia (excepto la unidad A-10)

A-30

A-20

1 STANDBY/ON

Cambia el amplificador entre standby y on.

2 Botones del selector de entrada

Pulloso para seleccionar una fuente de entrada.

Selectionan el componente connectado a la entrada correspondiente del panel posterior.

• Cuando la unidad A-30 está conectada, el botón OPTION se deshabilita.

3 Botones de control SACD PLAYER

Utilicelos para controlar el reproductor de SACD de Pioneer.

(No se pueda usar para reproducir o fazer en los modelos PD-D6, PD-D6MK2, PD-D9 y PD-D9MK2.)

4 Botones de control NETWORK AUDIO PLAYER

Utilícelos para controlar el reproductor de audio de red de Pioneer.

5 LOUDNESS

Utilícelos para ACTIVAR o DESACTIVAR el circuito de intensidad de volumen (頁目7).

6 MUTE

Silencia/activa el sonido.

7 DIRECT

Pulselo para acceder a "Escucha directa" (pagina 7).

8 DIMMER

Este botón permite que la iluminación de losindicadores del panel delantero de la unidad seestabezca en tres niveles (no afecta al indicator STANDBY).

9 INPUT + / -

Utilício para转型发展 la fuente de entrada. La fuente cambia conforme a la?slegantescuencia.

SACD/CD NETWORK PHONO TUNER AUX RECORDER Volver al principio.

Utilice este botón para eschar el sistema de altavoces connectados a los terminales SPEAKERS A.

Utilice este botón para eschar el sistema de altavoces connectados a los terminales SPEAKERS B.

12 VOLUME + / -

Utilicelo para ajustar el volumen de escucha.

13 APD

Utilíce lo para ACTIVAR o DESACTIVAR la direccion de apagado automatico (páginia 11).

Capitulo 4:

Funcionamento

Reproducción

1 Apanege el componente de reproduccion.

2 ENCIENDA laidad.

• Si launidad se incluye el modo de espera, presione el botón O STANDBY/ON del mando a distancia.

3 Selecciona la fuente que desea reproducir.

Selección el componente de reproducción.

• Cuando usar el mando a distancia de launities A-30, el botón INPUT +/- se pueda usar para selección el componente.
• Cuando utilise les controles del panel delantero, gire el mando INPUT SELECTOR.

4 Inicie la reproduccion del componente selectionado en el paso 1.
5 Ajuste el volumen de reproduccion con el control VOLUME.

6 Ajuste el tono conforme a sus preferencias utilizing dos controlles BASS y TREBLE, y el botón LOUDNESS.

Si el botón DIRECT se ha establecido en ACTIVADO, ellos controles se deshabilitan.

Establecer la alimentacion en el modo de espera

1 Presione el botón STANDBY/ON del mando a distancia.

La proxima vez que紊ee encender la alimentacion presione el boton 念 STANDBY/ON del mando a distancia.

• En el caso de las unidades A-30/A-20, si se presiona el botón STANDBY/ON del panel delantero, la alimentación se apaga. En este caso, si la alimentación está apagada, al presionar el botón STANDBY/ON del mando a distancia, dicha alimentación no se conectará. Para encender de nuevo la alimentación, presione el botón STANDBY/ON del panel delantero.

Nota

• Si el cable de alimentación está desconectado cuando launidad se encuesta en el modo de espera, esta se apagará, pero cuando dicho cable se vuela a conectar, lainstitution no se encenderá automatistically. Después de volver a conectar el cable de alimentación, presione el botón STANDBY/ON del mando a distancia para encenderlaunidad.

Cuando la unidad se usa como amplificador (solo la unidad A-30)

Cuando se conoce un preamplificador a los terminales POWER AMP DIRECT de launidad, esta se pueda utiliser como amplificador de potencia.

1 Presione el botón POWER AMP DIRECT del panel delantero de launities.

El indicator POWER AMP DIRECT se iluminará.

Precaución

• Cuando el indicator POWER AMP DIRECT se ilumine, las operaciones Cambiarán tal y como se indica a continuación:

• Los controles VOLUME, BASS, TREBLE y BALANCE del panel delantero de la unidad se deshabilitan. Estos ajustes estar controlados por el componente conectado a los terminals POWER AMP DIRECT de la unidad.

• Cuando el indicator POWER AMP DIRECT se ilumine, el volumen del sonido de su A-30 se fjjará automatistically en su valor de salute máximo. Cuando utilise estaunities como amplificador de potencia, compruebe el nivel de salute del componente connectado a los terminales POWER AMP DIRECT y establézcalo en un nivel bajo apropiado antes de que se encienda el indicator POWER AMP DIRECT. Si el volumen del sonido del componente connectado a los terminales POWER AMP DIRECT está inicialmente establishido en un nivel de salute alto, se pueda transmitir un sonido elevado repentinamente cuando el indicator POWER AMP DIRECT se illumine.

• El sonido no se genera desde el conector PHONES y los terminales RECORDER OUT.

• Para Obtener más información, consulte las instrucciones de funciona el componente conectado a los terminals POWER AMP DIRECT de A-30.

Realizar una grabación de audio

Puede realizar una grabacion de audio desdeequalquier fuente de audio conectada al amplificador.

Componente de grabacion de audio (grabadora de CD,pletina de cinta,etc.)

1 Selecciona la fuente que desea grabar.

2 Inicie la grabación y, a continuación, la reproducción del componente fuente.

Para establercer el estado de espera automatico (apagado automatico)

Al establecer esta condidion, si no se detecta sealing de entrada durante 30 minutes, launidad entrara automatically en el estado de esper.

1 Si la alimentación de la unidad está ACTIVADA, mantenga el botón DIRECT del panel delantero de la unidad y el botón LOUDNESS presionados simultáneamente durante tres seguidos.

Cuando esta condidon está ACTIVADA, el indicator STANDBY/APD del panel delantero de la unidad se illumina en verde. Presione de nuevo los botones para deshabilitar el parametro.

-Esta condidion también se puebe establecer por medio del boton APD del mando a distancia de la unidad A-30.
- La configuración predeterminada de fabricula está ACTIVADA.

Nota

• Dependiendo al dispositivo conectado, un ruido excessivo producido por el mesmo se pueda interpretar como una sealsal de audio, lo que pueda impeder inhabitar la referencia Apagado automatico.

Restaurant los values de fabricula de toda la configuracion

1 Cuando la alimentacion se encuentre en el modo de espera, mantenga presionado el boton DIRECT del panel delantero y el botón SPEAKERS A simultáneamente durante cincosegundos.

2 ENCIENDA la unidad.

Capitulo 5:

Información adicional

Resolución de problemas

Las operaciones Incorrectas se malinterpretan a bajo como problemas y erros de funciona bajo. Si cree que este componente presenta algo defecto, comptebe los+puntossiguientes.En occasiones, el problema peut estar en other componente.Investigue los demas componentes y electrodomesticos que estenutilizandose.Sin no puec rectificarse el problema incluoso despues de haber efectuado lascomprobacionesenumeradas abajo,solicite al centro de service Pioneer mas cercano o a su establishacion que lvean a cabo tareas de reparacion.

• Si la unidad no funciona con normalidad debido a efectos externos como la electricidad estática, desconecte el enchufe de la toma de corriente e introduzcalo de nuevo para volver a las conditiones de funciona bajo normales.

Problema	Solutión
Launidad no se enciende.	·¿Está el enchufe de alimentación desconectado de la toma de corriente electrónica? Conecte el enchufe de alimentación correctamente a su toma de corriente electrónica (pagina 6). ·¿Está el enchufe de alimentación desconectado del conector AC IN? Conecte el cable de alimentación correctamente (pagina 6).
La alimentación se desconnecta.	·¿Está ACTIVADA la función de apagado automatístico? Si no眼看 que la alimentación se desconnecte automatistically,reshabilite la funciona de apagado automatístico (pagina 11).
Durante la reproducción,el sonido se detiene y el indicator STANDBY/APD parpadaea en rojo a intervalos de aproximadamente 1 segundo.	·La temperatura interna de launidad haeightado y se haactivado el circuito de seguidad. -DESCONECTE la alimentación ydeje que launidad se enfiéntes de volver a conectar dicha alimentación. -Instale launidad en unaubicación con mayorventilación. -Confirmaque launidad estácorrectamente instalada;si laupon se enciende de nuevo sindefer que se enfié,puedenaparecer los mismossintomas(pagina 4).
Durante la reproducción,el sonido se detiene y el indicator STANDBY/APD parpadaea en rojo a intervalos de aproximadamente 2(secondo.	·¿Estáutilizando altavocescovales de impedancia que no admite estaunidad? Confirmael valor del impedancia nominal del altevaz(pagina 6). ·¿Están los cables del altevaz suetos del los terminales SPEAKERS ytocanotros cables o la superficie del panel posterior?Desconecte el cable del alimentación y vuela a conectar los cables del altevazcorrectamente(pagina 6).
Cuando la alimentación está conectada,el indicador STANDBY/APD parpadaea atinyintervalos irregularares.	·La circuitería de lainstitution estádañana. Desconnecte el cable de alimentación y consultate su distribuidor oal centro de servicios autorizzato dePioneer,más cercano.
No se emite ningúnsonido cuando se selecciónunafunción.	·Un cable de conexiónestádesconectado onoestaconctado correctamente. Compruebe lasconexiones(pagina 5). ·Los conectores oenchufes concontactos del cable estan sucios. Quite qualieuer sociedad dellos conectores yde los enchufes concontactos. ·Asegürese de que el selector de entrada de lainstitution estáestablecido en el componente de reproduccion que眼看.A. Establishzca el selector correctamente (pagina 10). ·En el caso de las unidades A-30/A-20, presione MUTE en el mando a distancia para desactivar el silencio(pagina 9).

Problema	Solutión
No hay sonido en un altovoz.	•¿Están los cables de connexion o los cables del altovoz desconnectados en un lado? Vuela a connectarlos de forma segura (頁quina 5).
El mando a distancia no funciona.	•Cambie las pilas (頁quina 4). •Utilícelo a una distancia no superior a 7 m y con un ángulo no mayor de 30° del sensor remoto del panel delantero (頁quina 4). •Retire cualquier obstáculo o utilícelo desde otra posición. •Evite exponer el sensor remoto del panel delantero a la luz directra. •¿Está el cable de control para un componente conectado incorrectamente? Confirme que las connexiones son correctas (頁quina 6).
No se puedaistarla fuente de entrada en su A-30.	•Compruebe si la configuración POWER AMP DIRECT está ACTIVADA. Si es asi, presione el botón POWER AMP DIRECT del panel delantero para DESACTIVAR dicha funciona (頁quina 10).

Limpieza de la unidad

• Utilice un paño de pulir o uno seco para limpiar el polvo y la suciedad.
• Cuando la superficie está sucia, limpiela con un paño suave mojado con un limpiador neutro, diluido con cinco oareth partes de agua, y bien escurrido, y limpie despues con un paño seco. No utilise cera para muebles ni deterentes.
• No实用性 nunca disolventes, benceno, pulverizadores insecticidas nithers products químicos en estaunidad o circa de ella, bajo que corroen la superficie.

Especificaciones

Seccion del amplificador

La specifications de la calidad de potencia es para alimentacion a 230 V.

- Salida de potencia continua (ambos canales entre 20 Hz y 20 kHz)

A-30 .70 W + 70 W A-20,A-10 .50 W + 50 W (THD 0,1%,4 Ω) A-30 .40 W + 40 W A-20,A-10 .30 W + 30 W (THD 0,05 %,8 Ω)

Sección Audio

- Entrada (Sensibilitad/Impedancia)

SACD/CD, NETWORK, TUNER, AUX, RECORDER 200 mV/50 kΩ POWER AMP DIRECT (solo A-30) 1 V/10 kΩ PHONO (MM) 2.8 mV/50 kΩ
- Salida (Nivel/Impedancia)
RECORDER OUT 200 mV/2,2 kΩ
PHONES 250 mV/32 Ω
Frecuencia de respuesta SACD/CD, NETWORK, TUNER, AUX, REORDER 5 Hz a 100kHz ± 03dB^ PHONO (MM) 20 Hz a 20kHz± 0.5dB^ Medicacion realizada con el boton DIRECT activado.
Control del tono (Cuando VOLUMEN se establace en -30dB Graves. ± 10dB 10 Hz) Agudos. ± 10dB 10 kHz
- Relación postal/ruido (NORMAS IHF, PONDERACION A)
SACD/CD, NETWORK, TUNER, AUX, RECORDER 105 dB
PHONO (MM, entrada 2.8 mV) 77 dB
* Medicación realizada con el botón DIRECT activado.
Impedancia de carga del altovoz A,B. 4Ω a 16Ω A+B. 8Ω a 32Ω Cableado doble. 4Ω a 16Ω

Misceláneo

Alimentacion. 220 V CA a 230 V, 50 Hz
Consumo eletrico
A-30 175 W
A-20/A-10 135 W
En standby 0,3 W
Dimensiones
435 mm (An) x 128 mm (Al) x 360 mm (Fo)
Peso (sin paquete)
A-30 7,9 kg
A-20 7,2 kg
A-10 6,7 kg

Accesorios

Mando a distancia (excepto lainstitution A-10) 1
Pilas secas AAA/IEC R03
(excepto lainstitution A-10) 2
Cable de alimentacion
Tarjeta de garantia
Manual de instrucciones (este documento)

Nota

Las caracteristicas sociales y el Diseño está susujtos a modificaciones sin previo aviso, deben a mejoras.
- Los nombres de produits y entreprises aquimentionados son marcas commerciales omarcas registradas de sus respectivas compañeroias.

BAXHO

CIMBOJ MOHN,3aKIIIOeHHbI B
pabHOCTOPOHNI TpeyToJIbHNK,
NCN0JIb3yETc JnI pneDyIpEKeJHnI
NoJIb3OBAteJIg O6 《OnachOM HaprJaEHnI》
BHTPN KOpNya N3dEJIa, KOTOpOE MoKet
6bITb DooCTaOuHO BblCOKIM N CtATb
PnUIHNOH NOPaKaHeJIa IIOJe
3JIeKTpuYeCKIM TOKOM.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

BHIMAHNE:

BO IN3BEXKAHNE NOPAXEHNIAJTEKTPUeCKIM TOKOM HECHIMAIITE KPYIISHKY (JIN 3ADHIIOCTEHKY). BHYTPN HE CODEPKATCNEATNI, PPEJHA3HAUEHHbIE DJIPEMOHTA NOJIb3OBATEJEM. JIONO6CLNYKIBAHINOBPATENTECbKKBALINPHUNPOBAHHOMCYOTPYDNIKYCEPBNCHOIJCYKbI.

BocknlaatelbHbI 3NaK, 3aKnUoyHbI B paBNOCTOPOHN TpeYrOlbHNK, nCNoJIb3yeTcA DnI npEduPexDeHn IOnJIb3OBaTeI O HAIINu B NITepaType, NOCTABIIeMoB B KOMPiKeTc C N3dJIeIM, BAckbIX yKa3aHn IIO pa6Ote C Hm I o6cbJyKnbAHnO.

D3-4-2-1-A1_Ru

HΦopMaζηДЯ ПОЛьЗВаTeJIe NO c6Opу n yTnJN3aζI N 6bIBWeRo B 3KcPnLyataζIи O6OpyOBoAHzN I OTPa6OTaBuxx 3JIeMeHTOB NITaHry

O6o3HaueHne 1n8 o6opydoBaHna

O6o3HaueHnnaIy 3JIeMeHTOB NITaHnIa

3THO603HaueHHHa IIPOJyKIIHH, YIIaKOBKe, H/IIH COIPOBOJNTeJIbHbIX OJKymEHTAX O3HaayIOT, YTO 6bIBIIaB E KcIIpyaTAtHH 3JIeKTPoTeXHnueCkA N 3JIeKTPoHHa IIPOJyKIIH N OTpa6OtaHHbI 3JIeMeHTbI IINTAHHH He IOJIKHbI BbIbpaBtBcBmecTe C o6bIuHbIM 6bITOBbIM Mycopom.

ДяТOrO yTo6bI DaHnA 6bIBIIa B yIOTpe6JIeHHN IpoIyKIIH N O Tpa6OtaHHbI eJIeMeHTbI IITaHH 6bIIN COOTBeTCTByIOIH M o6pa3OM o6pa6OtaHbI, yTHJIN3HPOBaHbI n Ipepa6OtaHbI, IIOkaJyIcTa, IpepaIte Hx B COOTBeTCTByIOIH N IyHKT c6opa HIOJIb3OBAHHbIX 3JIeKTPoHHbIX N3JIeJIH N B COOTBeTCTBHN C MeCTHBIM 3aKOHODaTeJIbCTBOM.

YTHJIN3Hpy DaHHbIe ycTpoiCTBa HJIeMeHTb IITaHnI ppAByHbHO, BbI IOMoRAeTe coXpaAHnTB IIeHHbIe pecypcbI h IIpeIOtBpATHTb BO3MOxHbIE HeRaTHBHeI IOcJIeCTBnI JI3IOPOBbI JIOJIe I OKpyKaHOIIe cpeIbI, KOToPbIE MOrTy BO3HNKHyTb B pe3yJIbTaTe HecOOTBeTCTBYIOIIero ydaJIeHnI OTXoIOB.

Длг ПИЛучЕнг ДПОЛЛHHTeJIbHои Hнформацпс OправиЛьньх CПОСбхсбoga ИУТПИЗАИЗНОТРAP6OTaBIIIETOO6OBpyIOBaHЯ И NCПОЛБ3OBaHHBX 3JIeMeHTOB IINTaHЯ 6рраштсьВ COOTBeTCTByHOIиmeCTHыe Oрганы сamoyпpaJIbEHЯ,В IIeHTpbI YTNIIH3aIINNOTXIDOB HJIN IO MeCTy POKUПКД aHaHHOrO H3ДeJIHЯ.

Данныеобзаунутбердени.ToькдпЕрпскOrоCo103a.

Дястан, КOTOPье He BXODТВ COCTAB EBponeckoro CoIO3a:

EcJH BbI JeJIaTe yTHJIIN3HPOBaTb DAHHbIe H3JeJIIn, OpaHTteB B COOTBeTCTBYIOIIHe MeCTHbIe yUpeKJEHHN HIN K DIIJIepaM IJI YUyEHH N HΦOpMaIIH N IpaBNIbHbIX cIOco6ax yTHIN3aIIHN.

K058a_A1_Ru

PNEyPPEKDEHNE

Данhoe obopydobAHne He YBnIeTcR BOIOHepOnHuaembIM.Bo N36ExKaHne POKapa nIII nopaxeHnI 3JIeKTPnueckm TOKOM He NOMEaIte pYDM C obopydOBaHnEM EMKOCTN C KUdKOCTMn (HaPnMep, Ba3bl, ZBeTOUHbIe rOpShKn) n He dOpyCKaIte IonoJaHaHn Ha Hero KaIeNb, 6pbI3r, DoXJa nII BnAri.

D3-4-2-1-3_A1_Ru

PNEyPExEHeN

Ipeod nepebIM 6KIOUeHEm OobpyoOaHnEHNMaMeJIbHO npOumme cneyouuip a3deJ.
HaPraJxHHe B 3JeKTPocETn MOKeT 6blbpa3HbIMB pa3NmUHbIX cTpaHax n perNoHax. Y6eIntecb,
YTO cTeBOe HApRAxHHe B MeCTHOCTn, rDe 6ydetNCNOJIb3OBaTbcr DaHHOe yCTPOIcTB0, COOTBeTCTByET Tpe6yEMomy HaPraJxHnIO (HaPnIMep, 230 B nnn 120 B), yka3aHHOMy Ha3aHDne NaHEJI.

D3-4-2-1-4*A1Ru

OB3ATEJIbHARBEHTINJUcNIA

Registre su producto en http://www.pioneer.es (o en http://www.pioneer.eu) Descubra los Beneficios de registrarse on-line:

3apeHcTprpyTe Bahe n3dneHa http://www.pioneer-rus.ru (nIe htp://www.pioneer.eu).O3NaKoMbTeScb c npEnMMyeCTBaMn peRncTpaCnB INHTepHET

PIONEER CORPORATION

1-1, Shin-ogura, Saiwai-ku, Kawasaki-shi, Kanagawa 212-0031, Japan

Kopnpaia PaioHnp

1-1, CnH-Orpya, CaBaa-Ky, r. KaBaacKa, npeΦeKTypa KaHaRaBa, 212-0031, JnoHra
