GEBRUIKSAANWIJZING A-30-K PIONEER

11:42 AM WAARSCHUWING WARNING BELANGRIJK IMPORTANT CAUTION CAUTION RISK RISK OF OF ELECTRIC ELECTRIC SHOCK SHOCK DO DO NOT NOT OPEN OPEN De pijlpuntsymbool een Thelichtflash lightningmet flash with arrowheadinsymbol, gelijkzijdige driehoek is bedoeld de to within an equilateral triangle, is om intended aandacht van de gebruikers te of trekken op alert the user to the presence uninsulated een niet geïsoleerde spanning” “dangerous voltage”“gevaarlijke within the product’s in het toestel, voldoende kan zijn om enclosure thatwelke may be of sufficient bij aanrakingtoeen elektrische te magnitude constitute a riskshock of electric veroorzaken. shock to persons.

WAARSCHUWING: CAUTION: OM HET GEVAAR EEN ELEKTRISCHE TO PREVENT THEVOOR RISK OF ELECTRIC SHOCK VOORKOMEN, SHOCK,TE DO NOT REMOVEDEKSEL COVER (OF (OR RUG) NIET AAN DE BACK). NOVERWIJDEREN. USER-SERVICEABLE PARTS BINNENZIJDE ZICH GEEN INSIDE. REFERBEVINDEN SERVICING TO QUALIFIED ELEMENTEN DIE DOOR DE GEBRUIKER SERVICE PERSONNEL. KUNNEN BEDIEND WORDEN. ENKEL DOOR GEKWALIFICEERD PERSONEEL TE BEDIENEN.

Het eenwithin gelijkzijdige Theuitroepteken exclamation in point an equilateral driehoek is intended bedoeld om de aandacht van de triangle is to alert the user to the gebruiker op operating de aanwezigheid van presence te of trekken important and belangrijke bedieningsmaintenance (servicing)eninstructions in the onderhoudsinstructies in the de handleiding literature accompanying appliance. bij dit toestel. D3-4-2-1-1_A1_En

Information for users on collection and disposal of old equipment and used batteries Symbol for

These symbols on the products, packaging, and/or accompanying documents mean

Gebruikersinformatie voor verzamelen en verwijderen van oude that usedhet electrical and electronic products and batteries shouldproducten not be mixeden with equipment batterijen general household waste. Symbool voor toestellen

Forsymbolen proper treatment, recovery and recycling of old products and used batteries, De op producten, verpakkingen en bijbehorende documenten geven aan please take them to applicableproducten collectionen points in accordance withgewone your national dat de gebruikte elektronische batterijen niet met het legislation. afval kunnen worden samengevoegd. huishoudelijk

Symbol examples for batteries

disposing these products batteries correctly, you will helpvoor to save valuable ErBybestaat eenof speciaal wettelijk and voorgeschreven verzamelsysteem de juiste resources and prevent any potential negative effects on human health and the behandling, het opnieuw bruikbaar maken en de recyclage van gebruikte producten environment en batterijen. which could otherwise arise from inappropriate waste handling.

Symbolen voor batterijen

For more information about collectionzorgt and recycling of old and product batteries, Door een correcte verzamelhandeling u ervoor dat hetproducts verwijderde en/of pleaseop contact your localwordt municipality, youropnieuw waste disposal service the pointwordt of sale batterij de juiste wijze behandeld, bruikbaar wordtor gemaakt, where you purchased items. is voor de gezondheid en het milieu. gerecycleerd en het nietthe schadelijk These symbols are only valid in the European Union.het opnieuw bruikbaar Voor verdere informatie betreffende de juiste behandling, maken en de recyclage van gebruikte producten en batterijen kunt u contact opnemen For countries outside the European Union: met de plaatselijke overheid of een verkooppunt. If you wish to discard these items, please contact your local authorities or dealer and Deze symbolen zijnmethod enkel geldig in de landen van de europese unie. ask for the correct of disposal.

Indien u zich in een ander dan bovengenoemde landen bevindt kunt u contact opnemen met de plaatselijke overheid voor meer informatie over de juiste verwijdering van het product. K058a_A1_Nl

Dit apparaat is niet waterdicht. OmTobrand of een This equipment is not waterproof. prevent a fire or elektrische schok te voorkomen, mag u geen voorwerp shock hazard, do not place any container filled with dat vloeistof bevat in de buurt vanas het apparaat zetten liquid near this equipment (such a vase or flower (bijvoorbeeld of het apparaat pot) or exposeeen it tobloemenvaas) dripping, splashing, rain or op andere wijze blootstellen aan waterdruppels, moisture. D3-4-2-1-3_A1_En opspattend water, regen of vocht. D3-4-2-1-3_A1_Nl

WAARSCHUWING WARNING Lees zorgvuldig volgende u de Before plugging de in for the firstinformatie time, readvoordat the following stekker de eerste maal in het stopcontact steekt. section carefully. De bedrijfsspanning van het power apparaat verschilt The voltage of the available supply differs afhankelijktovan het land waar het according country or region. Beapparaat sure thatwordt the verkocht. Zorgvoltage dat de netspanning in hetthis land waar power supply of the area where unit het apparaat wordt the gebruikt overeenkomt met230 de V will be used meets required voltage (e.g., bedrijfsspanning (bijv. of 120 V) aangegeven or 120 V) written on the230 rearVpanel. D3-4-2-1-4*_A1_En op de achterkant van het apparaat. D3-4-2-1-4*_A1_Nl

WARNING BELANGRIJKE INFORMATIE BETREFFENDE To prevent a fire hazard, do not place any naked flame DE VENTILATIE

sources as a lighted on the op equipment. Let er bij(such het installeren vancandle) het apparaat dat er D3-4-2-1-7a_A1_En voldoende vrije ruimte rondom het apparaat is om een goede doorstroming van lucht te waarborgen (tenminste 30 cm boven, 10 cm achter en 10 cm aan de VENTILATION CAUTION zijkanten van het apparaat). When installing this unit, make sure to leave space WAARSCHUWING around the unit for ventilation to improve heat radiation De gleuven en openingen in de behuizing (at least 30 cm at top, 10 cm at rear, and 10van cmhet at each apparaat zijn aangebracht voor de ventilatie, zodat een side). betrouwbare werking van het apparaat wordt verkregen WARNING en oververhitting wordt voorkomen. Om brand te Slots and openings in the cabinet are deze provided for voorkomen, moet u ervoor zorgen dat openingen ventilation to ensure reliable operation of theworden product, nooit geblokkeerd worden of dat ze afgedekt and to protect it from overheating. To prevent fire of door voorwerpen (kranten, tafelkleed, gordijn e.d.) hazard, the openings should never be dik blocked door gebruik van het apparaat op een tapijtor of een covered with items (such as newspapers, table-cloths, bed. curtains) or by operating the equipment onD3-4-2-1-7b*_A1_Nl thick carpet or a bed. D3-4-2-1-7b*_A1_En

A30_SYXE8_Nl.book Page 3 Thursday, February 16, 2012

11:42 AM Gebruiksomgeving Temperatuur en vochtigheidsgraad op de plaats van gebruik: +5 °C tot +35 °C, minder dan 85 % RH (ventilatieopeningen niet afgedekt) Zet het apparaat niet op een slecht geventileerde plaats en stel het apparaat ook niet bloot aan hoge vochtigheid of direct zonlicht (of sterke kunstmatige verlichting).

Dit apparaat is bestemd voor normaal huishoudelijk gebruik. Indien het apparaat voor andere doeleinden of op andere plaatsen wordt gebruikt (bijvoorbeeld langdurig gebruik in een restaurant voor zakelijke doeleinden, of gebruik in een auto of boot) en als gevolg hiervan defect zou raken, zullen de reparaties in rekening gebracht worden, ook als het apparaat nog in de garantieperiode is. K041_A1_Nl

Als de netstekker van dit apparaat niet geschikt is voor het stopcontact dat u wilt gebruiken, moet u de stekker verwijderen en een geschikte stekker aanbrengen. Laat het vervangen en aanbrengen van een nieuwe netstekker over aan vakkundig onderhoudspersoneel. Als de verwijderde stekker per ongeluk in een stopcontact zou worden gestoken, kan dit resulteren in een ernstige elektrische schok. Zorg er daarom voor dat de oude stekker na het verwijderen op de juiste wijze wordt weggegooid. Haal de stekker van het netsnoer uit het stopcontact wanneer u het apparaat geruime tijd niet denkt te gebruiken (bijv. wanneer u op vakantie gaat). D3-4-2-2-1a_A1_Nl

LET OP De /I STANDBY/ON schakelaar van dit apparaat koppelt het apparaat niet volledig los van het lichtnet. Aangezien er na het uitschakelen van het apparaat nog een kleine hoeveelheid stroom blijft lopen, moet u de stekker uit het stopcontact halen om het apparaat volledig van het lichtnet los te koppelen. Plaats het apparaat zodanig dat de stekker in een noodgeval gemakkelijk uit het stopcontact kan worden gehaald. Om brand te voorkomen, moet u de stekker uit het stopcontact halen wanneer u het apparaat langere tijd niet denkt te gebruiken (bijv. wanneer u op vakantie gaat). D3-4-2-2-2a*_A1_Nl

Bedankt voor de aanschaf van dit Pioneer product. Lees a.u.b. deze handleiding door om u ervan te verzekeren dat u de werking van uw model volledig begrijpt. Bewaar deze handleiding zorgvuldig ter referentie na hem te hebben doorgelezen.

Inhoud 01 Voordat u begint

WAARSCHUWING NETSNOER Pak het netsnoer beet bij de stekker. Trek de stekker er niet uit door aan het snoer te trekken en trek nooit aan het netsnoer met natte handen aangezien dit kortsluiting of een elektrische schok tot gevolg kan hebben. Plaats geen toestel, meubelstuk o.i.d. op het netsnoer, en klem het niet vast. Maak er nooit een knoop in en en verbind het evenmin met andere snoeren. De netsnoeren dienen zo te worden geleid dat er niet per ongeluk iemand op gaat staan. Een beschadigd netsnoer kan brand of een elektrische schok veroorzaken. Kontroleer het netsnoer af en toe. Wanneer u de indruk krijgt dat het beschadigd is, dient u bij uw dichtstbijzijnde erkende PIONEER onderhoudscentrum of uw dealer een nieuw snoer te kopen. S002*_A1_Nl

De inhoud van de verpakking controleren . . . . . . .4 De batterijen laden in de afstandsbediening (behalve A-10) . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Gebruik van de afstandsbediening. . . . . . . . . . . . . 4

De versterker installeren . . . . . . . . . . . . . . . . . . . .4

02 Aansluitingen De kabels aansluiten . . . . . . . . . . . . . . . . . . . . . . .5 Over “dubbele bedrading” . . . . . . . . . . . . . . . . . . .5 Luidsprekerkabels aansluiten . . . . . . . . . . . . . . . .6 Audiokabels aansluiten . . . . . . . . . . . . . . . . . . . . .6 Gecentraliseerd beheer gebruiken met andere Pioneer-componenten (behalve A-10) . . . . . . . . . .6 De stekker in het stopcontact steken . . . . . . . . . . .6

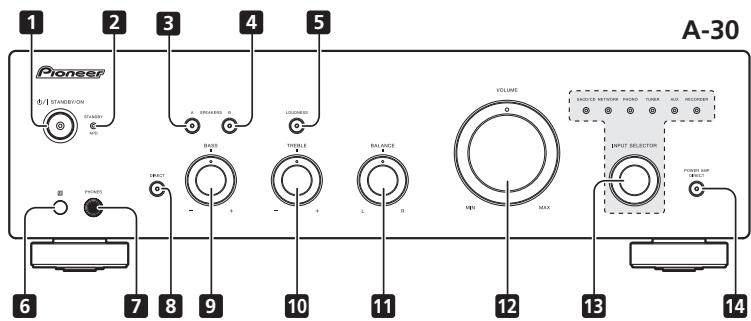

03 Functies en displays Voorpaneel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 Achterpaneel . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 Afstandsbediening (behalve A-10) . . . . . . . . . . . . .9

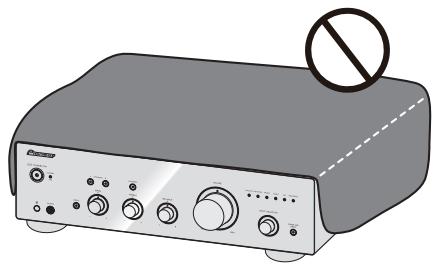

WAARSCHUWING Om brand te voorkomen, mag u geen open vuur (zoals een brandende kaars) op de apparatuur zetten. D3-4-2-1-7a_A1_Nl

(alleen A-30) WAARSCHUWING: HEET OPPERVLAK. NIET AANRAKEN. De bovenkant van de interne warmteopnemer kan heet worden wanneer dit product gedurende langere tijd ononderbroken wordt gebruikt.

Afspelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 Stel de voeding in op stand-by . . . . . . . . . . . . . . . 10 Wanneer u het apparaat gebruikt als een stroomversterker (alleen A-30) . . . . . . . . . . . . . . . 10

Een audioopname maken . . . . . . . . . . . . . . . . . .11 Instellen voor automatische stand-bystatus (Auto uitschakelen) . . . . . . . . . . . . . . . . . . . . . . .11 Alle instellingen opnieuw instellen naar de standaard fabrieksinstellingen. . . . . . . . . . . . . . .11

05 Bijkomende informatie Problemen oplossen . . . . . . . . . . . . . . . . . . . . . .12 Reiniging van het toestel . . . . . . . . . . . . . . . . . . .12 Specificaties . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

11:42 AM Voordat u begint Hoofdstuk 1:

Onjuist gebruik van de batterijen kan gevaar opleveren, zoals lekkage of ontploffen. Neem de volgende voorzorgsmaatregelen in acht: • Wanneer u de batterijen plaatst, moet u ervoor zorgen dat u de veren op de -aansluitingen van de batterijen niet beschadigt. • Gebruik alleen de batterijen die zijn opgegeven. Gebruik ook geen nieuwe batterij samen met een oude. • Let op, wanneer u de batterijen in de afstandsbediening plaatst, dat ze in de juiste richting worden geplaatst, zoals aangegeven door de polariteitsmarkeringen ( en ). • Verwarm geen batterijen, demonteer ze niet of gooi ze niet in vuur of water. • Batterijen kunnen verschillende spanningen hebben, zelfs als ze dezelfde grootte en vorm hebben. Gebruik nooit verschillende batterijen tegelijk. • Om lekken van batterijvloeistof te voorkomen, moet u de batterijen verwijderen als u de afstandsbediening gedurende langere tijd niet zult gebruiken (1 maand of meer). Als er toch vloeistof zou lekken, veegt u het batterijvak voorzichtig schoon en plaatst u nieuwe batterijen. Als een batterij zou lekken en de vloeistof in contact komt met uw huid, moet u deze spoelen met een grote hoeveelheid water. • Bij het weggooien van gebruikte batterijen moet u de milieuwetten en andere openbare reglementeringen naleven die in uw land of streek van toepassing zijn.

Gebruik van de afstandsbediening

De inhoud van de verpakking controleren

2 Plaats de nieuwe batterijen en zorg dat de polariteiten overeenstemmen met de aanduidingen in het batterijvak.

Verzeker u ervan dat de volgende accessoires zijn meegeleverd in de doos als u deze opent. • Afstandsbediening (behalve A-10) • AAA/IEC R03 droge celbatterijen x2 (behalve A-10) • Netsnoer • Garantiebewijs • Handleiding (dit document)

Opmerking • Illustraties in de handleiding kunnen zijn gewijzigd of vereenvoudigd voor een gemakkelijke uitleg en kan daarom verschillen van het eigenlijke uiterlijk van het product. • De illustraties die hier zijn gebruikt, zijn hoofdzakelijk van de A-30.

Sluit het deksel achteraan. A-30

Open het deksel achteraan. A-30

De batterijen bij het apparaat zijn geleverd zodat u het gebruik van het product kunt controleren. Ze zullen mogelijk niet lang werken. Wij raden u aan alkalinebatterijen te gebruiken die een langere levensduur hebben.

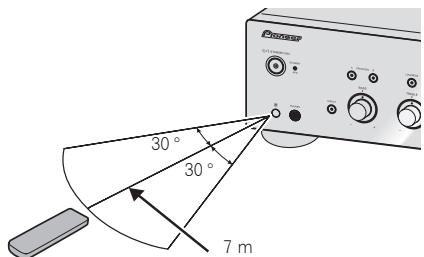

De afstandsbediening heeft een bereik van ongeveer 7 m bij een hoek van ongeveer 30º vanaf de afstandsbedieningssensor.

WAARSCHUWING • Gebruik of bewaar batterijen niet in direct zonlicht of op een hete plaats, zoals in de auto of bij een kachel. Hierdoor kunnen batterijen gaan lekken, oververhit raken, exploderen of in brand vliegen. Bovendien reduceert dit de levensduur of prestatie van de batterijen.

7m Houd tijdens het gebruik van de afstandsbediening rekening met het volgende:

• Zorg ervoor dat zich geen obstakels tussen de afstandsbediening en de sensor op de versterker bevinden. • De afstandsbediening werkt mogelijk niet goed als sterk zonlicht of TL-licht op de afstandsbedieningssensor valt. • De afstandsbedieningen van verschillende apparaten kunnen elkaar storen. Het gebruik van afstandsbedieningen voor andere apparatuur vlakbij dit apparaat moet worden vermeden. • Vervang de batterijen wanneer het bereik van de afstandsbediening begint af te nemen.

De versterker installeren Installeer dit toestel op een vlak en stabiel oppervlak. • Installeer het niet op de volgende plaatsen: – op een kleuren-TV (kan beeldvervorming veroorzaken) – dicht bij een cassettedeck (of een ander apparaat dat een magnetisch veld opwekt). Dit kan storingen in het geluid veroorzaken. – in direct zonlicht – een vochtige of natte omgeving – een zeer warme of koude omgeving – op plaatsen die onderhevig zijn aan trilling of andere bewegingen – op zeer stoffige plaatsen – op plaatsen waar hete dampen of olie aanwezig zijn (bv. in de keuken) • Plaats het apparaat niet op een sofa of een ander object of materiaal met absorberende eigenschappen waardoor de geluidskwaliteit negatief kan worden beïnvloed.

A30_SYXE8_Nl.book Page 5 Thursday, February 16, 2012

11:42 AM Aansluitingen

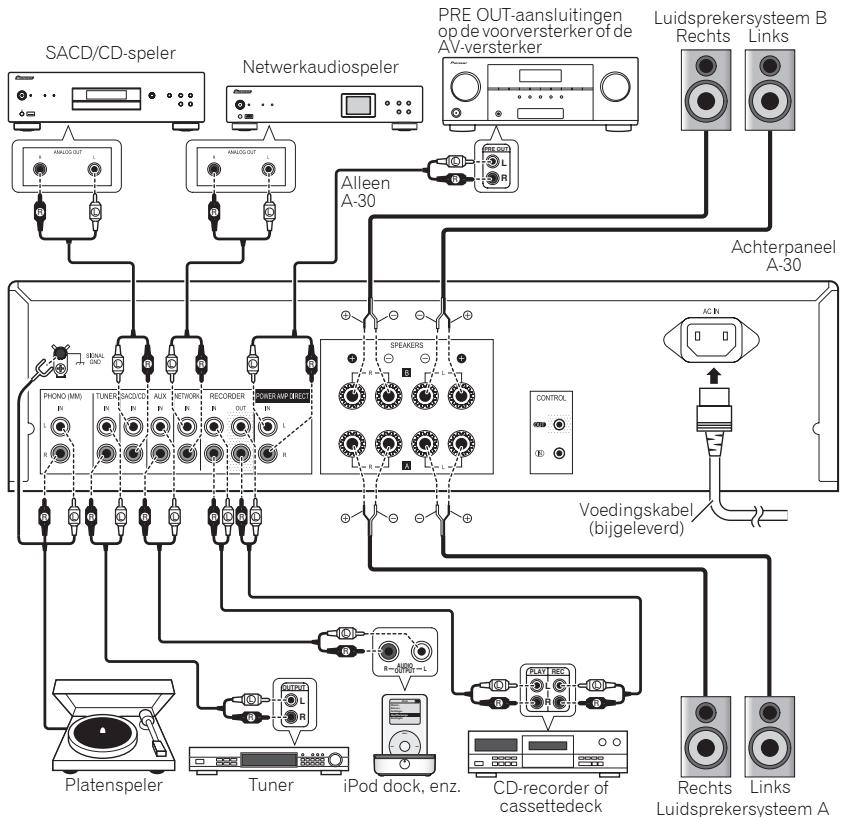

Aansluitingen Let op • Voordat u aansluitingen maakt of wijzigt, moet u dit toestel uitschakelen en de stekker van het netsnoer uit het stopcontact trekken. • Sluit de voedingskabel aan nadat alle aansluitingen tussen apparaten zijn voltooid.

Luidsprekersysteem B Rechts Links

PRE OUT R L L L L R R

• Zorg er tijdens het afspelen voor dat zowel de SPEAKERS A- als de SPEAKERS B-knop zijn ingesteld op AAN (pagina 7).

Luidsprekersysteem Luidsprekersysteem Verwijder de Links Rechts kortsluitingsbalk tussen de aansluitingen + en –.

HIGH HIGH LOW LOW Achterpaneel A-30 Achterpaneel A-30

R L R L R R L L L R R L R

• De aansluitingen van POWER AMP DIRECT het apparaat mogen nooit worden aangesloten op de aansluitingen van een andere component, behalve de PRE-AMP OUT. • Als uw platenspeler is voorzien van een aardingsdraad, dient u dit vast te maken aan de ground-aansluiting van deze versterker. Opmerking

Luidsprekersysteem A Let op • Wanneer u dubbele bedrading gebruikt voor het aansluiten van de luidsprekers, kunt u negatieve invloeden op de versterker voorkomen door de kortsluitingsbalken HOOG en LAAG die bij de luidsprekers zijn geleverd, te verwijderen. Raadpleeg de instructies die bij de luidsprekers zijn geleverd voor gedetailleerde informatie.

• Wanneer u een cassettedeck aansluit, kan er ruis hoorbaar zijn, afhankelijk van de installatielocatie. Deze ruis wordt veroorzaakt door lekkage van de transformator van de versterker. Wijzig in dat geval de installatielocatie of plaats de deck verder van de versterker. • iPod is een geregistreerd handelsmerk van Apple Inc. in de V.S. en andere landen.

Voedingskabel (bijgeleverd)

Dit apparaat kan worden gebruikt met luidsprekers die dubbele bedrading ondersteunen. Zorg dat u de hoog- en laagfrequentie-aansluitingen correct aansluit.

PRE OUT-aansluitingen op de voorversterker of de AV-versterker

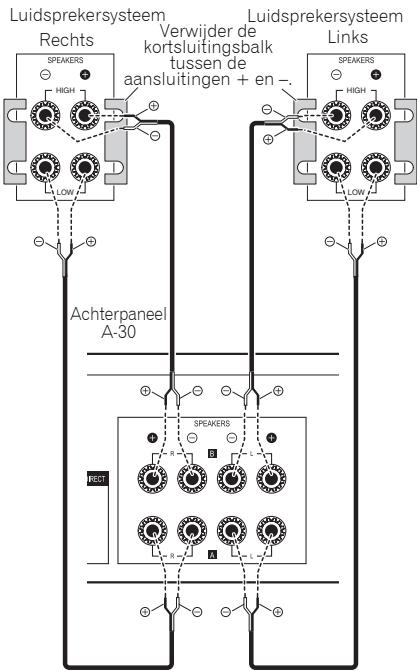

Over “dubbele bedrading”

De kabels aansluiten

• De SIGNAL GND-terminal is voorzien om het lawaai te verminderen wanneer u het apparaat aansluit op componenten, zoals een analoge platenspeler. • Sluit de PHONO (MM)-aansluitingen op een andere component aan dan op een platenspeler. Voer ook geen aansluitingen uit op een platenspeler die is uitgerust met een ingebouwde equalizer. Er kan een extreem hoog geluid worden weergegeven waardoor uw luidsprekers of andere apparaten kunnen schade oplopen. • De aansluitingen van PHONO (MM) het apparaat zijn ontworpen om te worden gebruikt met platenspelers die zijn uitgerust met cartridges van het MM-type (moving-magnet). De platenspelers die zijn uitgerust met MC-cartridges (moving-coil), kunnen niet worden gebruikt. • Zorg ervoor dat de kabels niet over het apparaat heen liggen (zoals aangegeven in de afbeelding). Anders produceert het magnetische veld van de transformatoren in het apparaat een brom in de luidsprekers.

Luidsprekerkabels aansluiten 1

Draai de kabelkernen.

3 Maak de moer van de aansluiting opnieuw vast. 1

• Zorg dat alle ontblote luidsprekerdraden samen zijn gedraaid en volledig in de luidsprekeraansluiting zijn gestopt. Als een ontblote luidsprekerdraad het achterpaneel raakt, kan de stroom worden uitgeschakeld als veiligheidsmaatregel.

Audiokabels aansluiten Sluit de witte stekker aan op de linkeraansluiting (L) en de rode op de rechteraansluiting (R). Zorg dat u de stekkers volledig in de aansluitingen stopt. Links (wit)

2 Maak de moer los op de SPEAKERSaansluiting en stop de luidsprekerkabel in de opening in de aansluitingsas.

Let op • Wanneer u slechts één set luidsprekeraansluitingen gebruikt (SPEAKERS A of SPEAKERS B) of wanneer u aansluitingen met twee draden gebruikt, moet de gebruikte luidsprekers een nominale impedantie hebben tussen 4 Ω en 16 Ω. Wanneer u beide sets aansluitingen gebruikt, moeten de aangesloten luidsprekers een nominale impedantie hebben van 8 Ω en 32 Ω. Raadpleeg de instructies die bij uw luidsprekers zijn geleverd voor meer informatie over de impedantiewaarde. • De positieve en negatieve (+/–) aansluitingen op de versterker moeten overeenkomen met die van de luidsprekers. • Op deze luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten en losmaken van de luidsprekerkabels, moet u de stekker uit het stopcontact halen voordat u niet geïsoleerde onderdelen aanraakt.

Aansluitingen • Wanneer u luidsprekers gebruikt met afneembare netwerkcircuits, wordt er bij het verwijderen van het netwerk, geen effect geproduceerd en kan de luidspreker schade oplopen. • Een andere methode is het aansluiten van de SPEAKERS A-aansluitingen op HOOG en van de SPEAKERS B-aansluitingen op LAAG (omgekeerd dan in afbeelding).

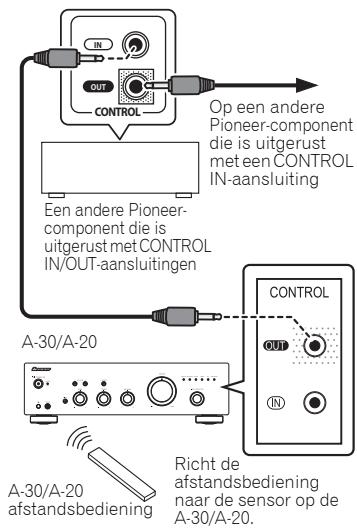

Gecentraliseerd beheer gebruiken met andere Pioneer-componenten (behalve A-10)

Meerdere Pioneer-componenten die zijn uitgerust met CONTROL IN/OUT-aansluitingen kunnen worden aangesloten op het A-30/A-20-apparaat. Hierdoor is gecentraliseerd beheer van de componenten mogelijk via de afstandsbedieningssensor op de A-30/A-20. Hierdoor is het ook mogelijk componenten die niet zijn uitgerust met een afstandsbedieningssensor of die zijn geïnstalleerd op plaatsen waar de afstandsbedieningssensor geen bereik heeft, op afstand te bedienen.

De stekker in het stopcontact steken Belangrijk • Wanneer u op reis bent of het apparaat voor een andere reden niet gebruik gedurende langere tijd, moet u de voedingskabel altijd loskoppelen van het stopcontact. De verschillende interne instellingen gaan niet verloren, zelfs wanneer de voedingskabel langere tijd niet is losgekoppeld van dit stopcontact. • Als het nodig is de voedingskabel los te koppelen, moet u eerst drukken op de knop /I STANDBY/ON op het voorpaneel van het apparaat, zodat de A-30/ A-20 wordt UITGESCHAKELD of dat de A-10 in de stand-bymodus is voordat u de kabel loskoppelt.

OUT CONTROL Op een andere Pioneer-component die is uitgerust met een CONTROL IN-aansluiting

Een andere Pioneercomponent die is uitgerust met CONTROL IN/OUT-aansluitingen

A-30/A-20 afstandsbediening

Richt de afstandsbediening naar de sensor op de A-30/A-20.

Let op • Wanneer u een andere dan de bijgeleverde voedingskabel gebruikt, wordt de garantie ongeldig en zal Pioneer niet aansprakelijk zijn voor enige opgelopen schade. (De voedingskabel die bij het model A-30 is geleverd, heeft een nominale stroomcapaciteit van 10 A, terwijl de kabel die bij de A-20/A-10 is geleverd, een nominale stroomcapaciteit van 2.5 A heeft.) • Gebruik alleen een voedingskabel die bij dit apparaat is geleverd. • Gebruik de bijgeleverde voedingskabel alleen voor de doeleinden die hieronder zijn beschreven. Sluit het apparaat aan op de netstroom nadat u alle aansluitingen hebt uitgevoerd. Achterpaneel A-30

Opmerking • Gebruik een in de handel verkrijgbare mono ministekkerkabel (zonder weerstand) voor aansluitingen. • Wanneer u de CONTROL IN/OUT-aansluitingen aansluit, moeten ook in de handel verkrijgbare kabels worden gebruikt voor het maken van analoge aansluitingen. Wanneer u alleen de CONTROL IN/OUT-aansluitingen aansluit, is er geen goed systeembeheer mogelijk. • Wanneer een besturingskabel wordt aangesloten op de CONTROL IN-aansluiting van de A-30/A-20, kan het apparaat niet worden beheerd door de afstandsbediening te richten naar de A-30/A-20 (de afstandsbedieningssensor wordt automatisch uitgeschakeld).

Naar het stopcontact

1 Sluit de bijgeleverde voedingskabel aan op de AC IN-aansluiting op het achterpaneel van het apparaat. 2 Sluit het andere uiteinde aan op een stopcontact.

A30_SYXE8_Nl.book Page 7 Thursday, February 16, 2012

11:42 AM Functies en displays

Wanneer de voeding in stand-by is, licht de indicator rood op. Wanneer de functie Auto uitschakelen is ingeschakeld, licht de indicator groen op (pagina 11).

Gebruik deze knop om te luisteren naar het luidsprekersysteem dat is aangesloten op de SPEAKERS B-aansluitingen. On : de indicator licht op. Er is geluid te horen via het luidsprekersysteem. (Het geluid wordt ook weergegeven vanaf de PHONES-aansluiting.) Off : de indicator dooft. Er is geen geluid te horen via het luidsprekersysteem. Stel in op deze positie wanneer u luistert via de hoofdtelefoon.

LOUDNESS-knop/indicator

Gebruiken voor het aanpassen van een laagfrequentietoon. De middelste positie is de platte (normale) positie. Wanneer deze naar rechts wordt gedraaid, worden de laagfrequentietonen benadrukt en wanneer deze naar links wordt gedraaid, wordt de nadruk van de laagfrequentietonen verminderd. • Deze knop werkt niet wanneer de DIRECT-knop op AAN staat.

10 TREBLE-toonbeheersing

Gebruiken voor het aanpassen van een hoogfrequentietoon. De middelste positie is de platte (normale) positie. Wanneer deze naar rechts wordt gedraaid, worden de hoogfrequentietonen benadrukt en wanneer deze naar links wordt gedraaid, wordt de nadruk van de hoogfrequentietonen verminderd. • Deze knop werkt niet wanneer de DIRECT-knop op AAN staat.

Dit zou normaal in de middelste positie moeten blijven. Pas de balans aan als het geluid luider is uit een van de luidsprekers. Als de rechterzijde luider is, draait u deze naar links (L) en als de linkerzijde luider is, draait u deze naar rechts (R). • Deze knop werkt niet wanneer de DIRECT-knop op AAN staat.

Druk op deze knop wanneer de A-30 moet worden gebruikt als een stroomversterker (pagina 10).

Gebruiken wanneer u luistert met een laag volume. On : de indicator licht op: Versterkt lage en hoge frequenties om extra kracht te geven aan het afspelen, zelfs bij een laag volumeniveau. Off : de indicator dooft. Dit zou normaal op deze positie moeten blijven. • Deze knop werkt niet wanneer de DIRECT-knop op AAN staat. • Wanneer het geluidsvolume wordt verhoogd, wordt de aanpassing die wordt geproduceerd door het LOUDNESS-circuit verminderd.

14 POWER AMP DIRECT-knop/indicator (alleen A-30)

Gebruik deze knop om te luisteren naar het luidsprekersysteem dat is aangesloten op de SPEAKERS A-aansluitingen. On : de indicator licht op. Er is geluid te horen via het luidsprekersysteem. (Het geluid wordt ook weergegeven vanaf de PHONES-aansluiting.) Off : de indicator dooft. Er is geen geluid te horen via het luidsprekersysteem. Stel in op deze positie wanneer u luistert via de hoofdtelefoon.

DIRECT-knop/indicator

On : de indicator licht op: Wanneer deze knop is ingesteld op AAN, worden de geluidssignalen direct uitgevoerd, zonder dat er via de verschillende aanpassingcircuits wordt gegaan (BASS, TREBLE, BALANCE, LOUDNESS). Hierdoor kunnen signalen natuurgetrouwer worden weergegeven, maar worden alle instellingen die u hebt gemaakt met de bedieningselementen BASS, TREBLE, BALANCE of LOUDNESS uitgeschakeld. Off : de indicator dooft. Het signaal gaat door de verschillende circuits voor frequentieaanpassingen. Wanneer de indicator UIT is, kunnen aanpassingen worden uitgevoerd met de bedieningselementen BASS, TREBLE, BALANCE en LOUDNESS.

Draai de knop naar rechts of links zodat de indicator oplicht voor de gewenste invoerbron. Wanneer u de knop naar rechts draait, licht de indicator naar rechts op. Wanneer u de knop naar links draait, licht de indicator naar links op. Wanneer u op de MUTE-knop van de afstandsbediening drukt om het geluid te dempen, knippert de indicator voor de invoerbron die is geselecteerd met de INPUT SELECTOR-knop.

/I STANDBY/ON Schakelt de versterker uit en in. Wanneer de voeding is ingeschakeld, licht de voedingsindicator in het midden op. • Op het A-10-model schakelt dit de versterker tussen stand-by en aan.

Gebruiken voor het aanpassen van het volumeniveau. (Hiermee kunt u ook het volume van de hoofdtelefoon aanpassen.)

Gebruiken voor het aansluiten van de hoofdtelefoon. Er wordt geen geluid weergegeven wanneer de POWER AMP DIRECT-knop AAN is.

Afstandsbedieningssensor(behalve A-10)

Ontvangt de signalen van de afstandsbediening (pagina 4).

Functies en displays 1

11:42 AM Functies en displays Achterpaneel Raadpleeg pagina’s 5-6 voor details over verbindingen.

GND-aansluiting (aarding platendraaier)

2 SPEAKERS A-aansluitingen (rechterkanaal) 3 SPEAKERS B-aansluitingen (rechterkanaal) 4 SPEAKERS B-aansluitingen (linkerkanaal) 5 SPEAKERS A-aansluitingen (linkerkanaal) 6

PHONO (MM) IN-aansluitingen

TUNER IN-aansluitingen

SACD/CD IN-aansluitingen

Sluit de voedingskabel hier aan en op een stopcontact.

Deze aardingsaansluiting is ontworpen om ruis te onderdrukken wanneer een platendraaier is aangesloten. Dit is geen veiligheidsaarding.

10 AUX IN-aansluitingen 11 NETWORK IN-aansluitingen 12 RECORDER IN/OUT-aansluitingen 13 POWER AMP DIRECT IN-aansluitingen (alleen A-30)

Wanneer u de A-30 gebruikt als stroomversterker, sluit u hier de voorversterker aan (pagina 10).

14 CONTROL IN/OUT-aansluiting (behalve A-10)

A30_SYXE8_Nl.book Page 9 Monday, March 5, 2012

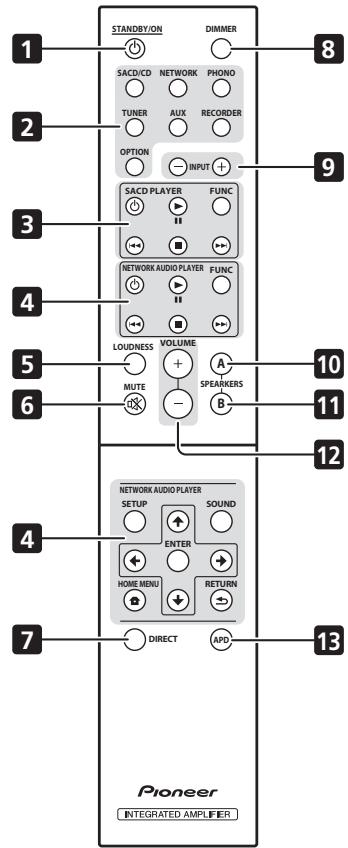

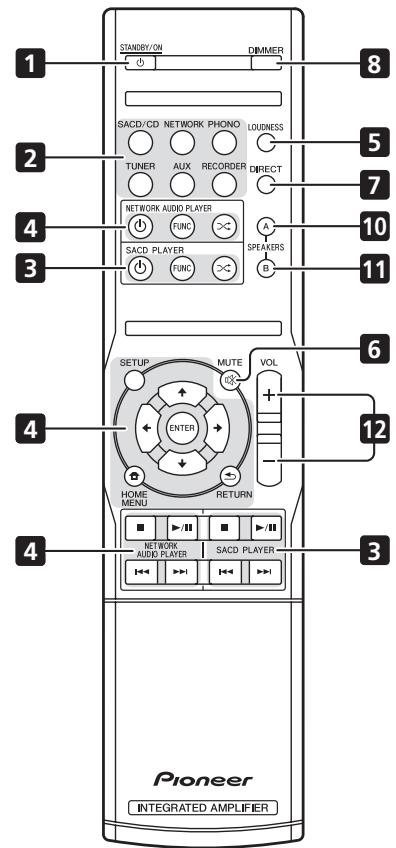

Gebruiken om het volumecircuit AAN/UIT te zetten (pagina 7). Mute/unmute van het geluid.

Met deze knop kunt u het oplichten van de indicators op het voorpaneel van het apparaat instellen op drie niveaus (heeft geen invloed op de STANDBY-indicator).

10 SPEAKERS A-knop/indicator

Gebruik deze knop om te luisteren naar het luidsprekersysteem dat is aangesloten op de SPEAKERS A-aansluitingen.

Gebruiken voor het wijzigen van de invoerbron. De bron wijzigt zoals hieronder weergegeven. SACD/CD  NETWORK  PHONO  TUNER  AUX  RECORDER  terug naar het begin.

Gebruiken om de Pioneer SACD-speler te bedienen. (Kan niet worden gebruikt voor afspelen/pauzeren op de modellen PD-D6/PD-D6MK2/PD-D9/PD-D9MK2.)

Gebruiken om de functie Auto uitschakelen in te stellen op AAN/UIT (pagina 11).

HOME MENU Knoppen ingangsselectie

Indrukken om een input te selecteren. Voor het selecteren van het component dat is aangesloten op de overeenkomstige aansluiting op het achterpaneel. • Wanneer de A-30 is aangesloten, wordt de OPTION-knop uitgeschakeld.

 STANDBY/ON Voor het kiezen tussen stand-by en het inschakelen van de versterker.

Gebruik deze knop om het volume te regelen.

Gebruik deze knop om te luisteren naar het luidsprekersysteem dat is aangesloten op de SPEAKERS B-aansluitingen.

A30_SYXE8_Nl.book Page 10 Thursday, February 16, 2012

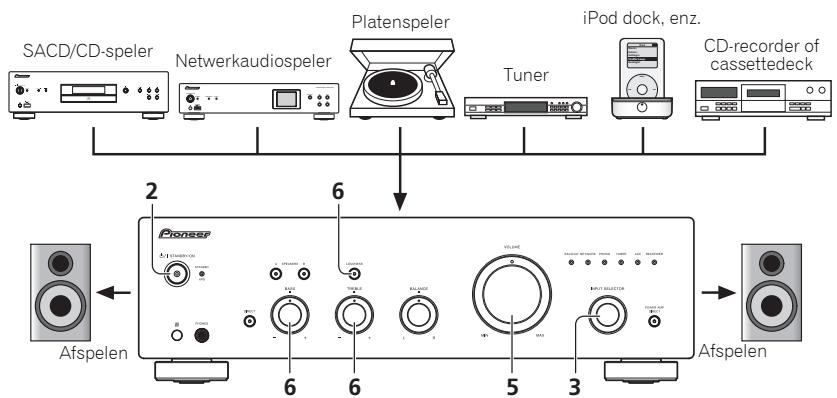

11:42 AM Bediening Hoofdstuk 4:

Stel de voeding in op stand-by

1 Druk op de  STANDBY/ON-knop van de afstandsbediening.

Platenspeler SACD/CD-speler

Wanneer u de voeding de volgende keer wilt inschakelen, drukt u op de  STANDBY/ON-knop van de afstandsbediening. • Als u bij de A-30/A-20 op de knop op het voorpaneel  STANDBY/ON drukt, wordt de voeding uitgeschakeld. Als de voeding is uitgeschakeld en u in dit geval op de  STANDBY/ON-knop op de afstandsbediening drukt, wordt de voeding niet ingeschakeld. Druk op de  STANDBY/ON-knop op het voorpaneel om de voeding opnieuw in te schakelen. Opmerking

1 Schakel de stroom van de weergaveapparatuur uit.

4 Start de weergave van het apparaat dat u heeft geselecteerd in stap 1.

5 Pas het weergavevolume aan met de VOLUME-bediening.

Schakel de voeding van het toestel IN.

• Als het apparaat in stand-bymodus is, drukt u op de knop  STANDBY/ON van de afstandsbediening.

3 Selecteer de bron die u wenst weer te geven.

SACD/CD NETWORK TUNER AUX PHONO RECORDER Selecteer de weergavecomponent. • Wanneer u de afstandsbediening van de A-30 gebruikt, kan de INPUT +/–-knop worden gebruikt om de component te selecteren. • Wanneer u de bedieningselementen van het voorpaneel gebruikt, draait u aan de INPUT SELECTOR-knop.

Wanneer een voorversterker is aangesloten op de POWER AMP DIRECT-aansluitingen van het apparaat, kan dit worden gebruikt als een stroomversterker.

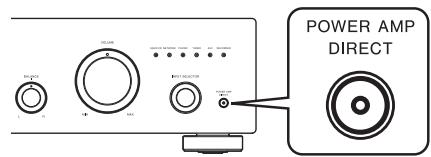

1 Druk op de POWER AMP DIRECT-knop op het voorpaneel van het apparaat.

Wanneer u het apparaat gebruikt als een stroomversterker (alleen A-30)

6 Regel de toon volgens uw voorkeur met de BASS- en TREBLE-bedieningselementen en met de LOUDNESS-knop.

Als de DIRECT-knop is ingesteld op AAN, worden deze bedieningselementen uitgeschakeld.

• Als de voedingskabel wordt losgekoppeld wanneer het apparaat in stand-bymodus is, wordt het apparaat uitgeschakeld, maar wanneer de kabel daarna opnieuw wordt aangesloten, wordt het apparaat niet automatisch ingeschakeld. Na het opnieuw aansluiten van de voedingskabel, drukt u op de  STANDBY/ON-knop om de voeding in te schakelen.

De POWER AMP DIRECT-indicator licht op.

Let op • Wanneer de POWER AMP DIRECT-indicator is opgelicht, veranderen de bewerkingen als volgt: – De bedieningselementen VOLUME, BASS, TREBLE en BALANCE op het voorpaneel van het apparaat, zijn uitgeschakeld. Deze aanpassingen worden bestuurd door de component die is aangesloten op de POWER AMP DIRECT-aansluitingen van het apparaat. – Wanneer de POWER AMP DIRECT-indicator is opgelicht, wordt het geluidsvolume van de A-30 automatisch vast ingesteld op de maximale uitvoer. Wanneer u het apparaat als stroomversterker gebruikt, moet u het uitvoerniveau controleren van de component die is aangesloten op de POWER AMP DIRECTaansluitingen en dit instellen op een lager, geschikt niveau voordat u de indicator POWER AMP DIRECT wordt ingeschakeld. Als het geluidsvolume van de component die is aangesloten op de POWER AMP DIRECTaansluitingen aanvankelijk is ingesteld op een hoog uitvoerniveau, kan er plots een luid geluid worden uitgevoerd wanneer de POWER AMP DIRECT-indicator oplicht. – Het geluid wordt niet geproduceerd vanaf de PHONES-aansluiting en RECORDER OUTaansluitingen. • Raadpleeg de bedieningsinstructies voor meer informatie over de component die is aangesloten op de POWER AMP DIRECT-aansluitingen van de A-30.

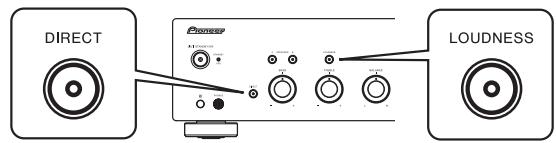

Instellen voor automatische stand-bystatus (Auto uitschakelen)

U kunt audio opnemen dat afkomstig is van iedere willekeurige bron die is aangesloten op de versterker. iPod dock, enz.

Platenspeler SACD/CD-speler

iPod Music> Extras> Settings> Shuffle Songs Backlight

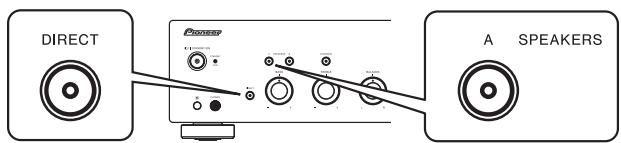

1 Als de voeding van het apparaat AAN is, houdt u de DIRECT-knop en de LOUDNESS-kop op het voorpaneel gedurende drie seconden tegelijkertijd ingedrukt.

SACD/CD NETWORK TUNER PHONO Alle instellingen opnieuw instellen naar de standaard fabrieksinstellingen 1 Wanneer de voeding in stand-by is, houdt u de DIRECT-knop en de SPEAKERS Aknop op het voorpaneel tegelijkertijd ingedrukt gedurende vijf seconden.

Schakel de voeding van het toestel IN.

2 Start de opname en start daarna de weergave van de bronapparatuur.

1 Selecteer de bron waar u van wenst op te nemen.

Opmerking • Afhankelijk van het aangesloten apparaat, kan de overmatige ruis die door het apparaat wordt geproduceerd, worden geïnterpreteerd als aan audiosignaal. Hierdoor zal de functie Automatisch uitschakelen mogelijk niet werken.

Wanneer deze voorwaarde is ingesteld op AAN, zal de STANDBY/APD-indicator op het voorpaneel groen oplichten. Druk opnieuw op de knoppen om de instelling uit te schakelen. • Deze voorwaarde kan ook worden ingesteld door middel van de APD-knop op de afstandsbediening van de A-30. • De standaard fabrieksinstelling is AAN.

Wanneer deze voorwaarde is ingesteld en er gedurende 30 minuten geen ingangssignaal wordt gedetecteerd, gaat het apparaat automatisch in stand-by.

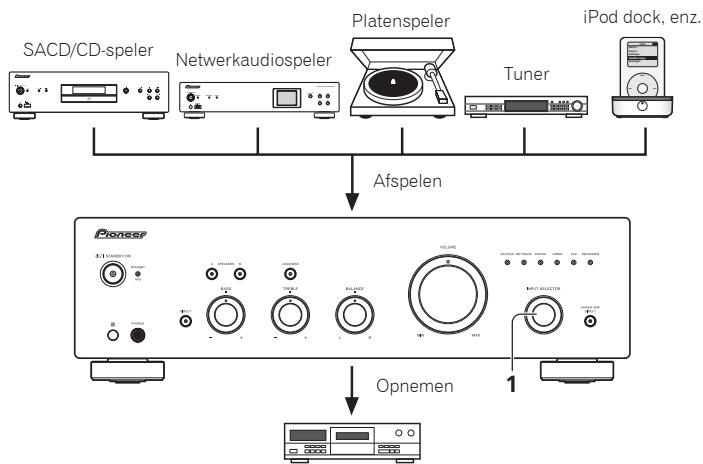

Een audioopname maken

A30_SYXE8_Nl.book Page 12 Thursday, February 16, 2012

11:42 AM Bijkomende informatie Hoofdstuk 5:

Bijkomende informatie

Er komt geen geluid uit een luidspreker.

•Zijn de aansluitkabels of luidsprekerkabels aan één zijde losgekoppeld ? Sluit veilig opnieuw aan (pagina 5).

De afstandsbediening doet het niet.

•Vervang de batterij (pagina 4). •Blijf binnen 7 m en 30° van de sensor op het voorpaneel (pagina 4). •Verwijder het obstakel of ga op een andere plaats zitten of staan. •Zorg dat er geen direct licht valt op de sensor op het voorpaneel. •Is de besturingskabel voor een component verkeerd aangesloten? Controleer of de aansluitingen juist zijn (pagina 6).

Kan de ingangsbron op A-30 niet wijzigen.

•Controleer of de POWER AMP DIRECT-functie AAN is. Indien dat zo is, drukt u op de POWER AMP DIRECT-knop op het voorpaneel om de functie UIT te schakelen (pagina 10).

Problemen oplossen Vaak worden onjuiste handelingen verward met problemen of storingen. Wanneer u denkt dat er iets mis is met dit apparaat, controleer dan eerst de onderstaande punten. Soms kan de storing veroorzaakt worden door een ander component. Controleer daarom ook de andere componenten en elektrische apparatuur die gebruikt wordt. Als u het probleem aan de hand van de gegeven maatregelen niet kunt verhelpen, dient u contact op te nemen met uw dichtstbijzijnde officiële Pioneer-servicecentrum of met uw vakhandelaar om het apparaat te laten repareren. • Als dit toestel niet naar behoren functioneert vanwege externe effecten zoals statische elektriciteit, trek dan de stekker uit het stopcontact en steek hem weer in om het toestel weer normaal te doen werken. Probleem

Het apparaat gaat niet aan.

•Is de voedingsstekker losgekoppeld van het stopcontact? Sluit de voedingsstekker correct aan op het stopcontact (pagina 6). •Is de voedingskabel losgekoppeld van de AC IN-aansluiting? Sluit de voedingskabel correct aan (pagina 6).

De voeding wordt uitgeschakeld.

•Is de functie Automatisch uitschakelen AAN? Als u niet wilt dat het apparaat automatisch wordt uitgeschakeld, moet u de functie Automatisch uitschakelen deactiveren (pagina 11).

Tijdens het afspelen wordt het geluid •De interne temperatuur van het apparaat is gestegen en het veiligheidscircuit heeft gestopt en knippert de STANDBY/APD- gewerkt. indicator rood met intervallen van - Schakel de voeding UIT en laat het apparaat afkoelen voordat u de voeding opnieuw ongeveer 1 seconde. INSCHAKELT. - Installeer het apparaat op een locatie met een betere ventilatie. - Controleer of het apparaat correct is geïnstalleerd. Als het apparaat opnieuw wordt ingeschakeld zonder dat het heeft kunnen afkoelen, kunnen dezelfde symptomen optreden (pagina 4). Tijdens het afspelen wordt het geluid gestopt en knippert de STANDBY/APDindicator rood met intervallen van ongeveer 2 seconde.

•Gebruikt u luidsprekers met impedantiewaarden die niet worden ondersteund door dit apparaat? Controleer de normale impedantiewaarde van de luidspreker (pagina 6). •Zijn er luidsprekerkabels losgekoppeld van de SPEAKERS-aansluiting en zijn er andere draden die het oppervlak van het achterpaneel raken? Koppel de voedingskabel los en sluit de luidsprekerkabels correct aan (pagina 6).

Wanneer de voeding wordt ingeschakeld, •Het circuit van het apparaat is beschadigd. Koppel de voedingskabel los en knippert de STANDBY/APD-indicator raadpleeg uw leverancier of een erkend Pioneer servicepunt in uw buurt. met onregelmatige intervallen. Er is geen geluid als u een functie selecteert.

•Een verbindingskabel is losgekoppeld of onjuist aangesloten. Controleer uw verbindingen (pagina 5). •De aansluitingen of pinstekkers op een kabel zijn vuil. Veeg eventueel vuil af van de aansluitingen en pinstekkers. •Controleer of de ingangsselectie voor het apparaat is ingesteld op de gewenste weergavecomponent. Stel de selectieknop correct in (pagina 10). •Als u bij de A-30/A-20 op de druk op MUTE op de afstandsbediening om het dempen uit te schakelen (pagina 9).

Reiniging van het toestel • Gebruik een poetsdoek of een droge doek om stof en vuil van het toestel te vegen. • Wanneer het buitenoppervlak van het toestel vuil is, veeg het dan schoon met een zachte doek die u in een neutraal reinigingsmiddel, vijf- tot zesmaal verdund in water, heeft gedompeld en goed heeft uitgewrongen. Gebruik geen meubelwas of meubelreinigers. • Gebruik nooit verdunner, benzine, insectensprays of andere chemische producten op of in de omgeving van dit product, want deze kunnen corrosie op het buitenoppervlak veroorzaken.

A30_SYXE8_Nl.book Page 13 Thursday, February 16, 2012

11:42 AM Bijkomende informatie

Versterkergedeelte Het aangeduide uitgangsvermogen is van toepassing bij gebruik van een stroomvoorziening van 230 V.

A-30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70 W + 70 W A-20, A-10 . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 W + 50 W (THD 0,1 %, 4 Ω) A-30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 W + 40 W A-20, A-10 . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 W + 30 W (THD 0,05 %, 8 Ω)

Invoer (gevoeligheid/impedantie)

Accessoires Afstandsbediening (behalve A-10) . . . . . . . . . . . . . . . . . 1 AAA/IEC R03 droge celbatterijen (behalve A-10). . . . . . 2 Netsnoer Garantiebewijs Handleiding (dit document) Opmerking • De technische gegevens en het ontwerp kunnen met het oog op verbeteringen zonder voorafgaande kennisgeving worden gewijzigd. • Bedrijfs- en productnamen die hierin worden vermeld, zijn handelsmerken of gedeponeerde handelsmerken van de respectieve bedrijven.

• Continu uitgangsvermogen (beide kanalen bij 20 Hz t/m 20 kHz)

SACD/CD, NETWERK, TUNER, AUX, RECORDER . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Hz t/m 100 kHz dB* PHONO (MM) . . . . . . . . . . . . 20 Hz t/m 20 kHz ±0,5 dB*

* Gemeten terwijl de DIRECT-toets is ingeschakeld.

• Toonbeheersing (Wanneer VOLUME is ingesteld op -30 dB)

Bass. . . . . . . . . . . . . . . . . . . . . . . . . . . . .± 10 dB (100 Hz) Treble . . . . . . . . . . . . . . . . . . . . . . . . . . . .± 10 dB (10 kHz)

* Gemeten terwijl de DIRECT-toets is ingeschakeld.

Belastingsimpedantie luidspreker

© 2012 PIONEER CORPORATION. Alle rechten voorbehouden.

LOW R L R LOW Nederlands
