ART26 COMBITRIM+ - Desbrozadora BOSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Desbrozadora a batería
Marca	BOSCH
Modelo	ART26 COMBITRIM+
Peso (según EPTA 01/2003)	2,4 kg
Alimentación	Batería de iones de litio 18 V, 1,3 Ah
Cargador	AL 2204 CV
Diámetro de corte	26 cm
Velocidad de rotación en vacío	7400 rpm
Empuñadura ajustable	Sí
Ajuste de ángulo del cabezal	Sí (corte de bordes posible)
Longitud ajustable	Sí (girando el tubo)
Tipo de cuchilla	Cuchilla de plástico (sin cuchilla metálica)
Cubierta de protección	Sí
Seguridad	Bloqueo de encendido, parada automática, protección contra arranque involuntario
Mantenimiento	Limpiar las rejillas de ventilación y la cubierta después del uso, reemplazar la cuchilla si está desgastada
Piezas de repuesto	Cuchillas originales Bosch, baterías, cargador
Nivel sonoro (presión acústica)	80 dB(A)
Nivel sonoro (intensidad acústica garantizada)	94 dB(A)
Vibraciones (mano-brazo)	< 2,5 m/s²
Temperatura de carga admisible	0 a 45 °C

Preguntas frecuentes - ART26 COMBITRIM+ BOSCH

¿Cómo cargar la batería?

Coloque la batería en el cargador AL 2204 CV. Enchufe el cargador en una toma de corriente. El LED parpadea durante la carga y permanece encendido fijo cuando la carga está completa. La temperatura de la batería debe estar entre 0°C y 45°C.

¿Cómo reemplazar la cuchilla?

Retire primero la batería. Empuje la cuchilla usada hacia adentro para soltarla del pasador. Limpie el pasador con un cuchillo. Monte la nueva cuchilla empujándola sobre el pasador, luego tire hacia afuera hasta que encaje. Use solo cuchillas originales Bosch.

¿Qué hacer si la desbrozadora no arranca?

Verifique que la batería esté cargada y correctamente insertada. Si la batería está demasiado caliente o fría, déjela volver a temperatura ambiente. Si el problema persiste, contacte al servicio postventa Bosch.

¿Cómo ajustar la longitud del mango?

Gire la arandela elástica 90°, luego tire o empuje el tubo para ajustar la longitud. Vuelva a apretar la arandela una vez obtenida la posición deseada.

¿Cómo ajustar el ángulo del cabezal para cortar bordes?

Presione el pedal de ajuste y gire el tubo a la posición más baja. Suelte el pedal. Luego, afloje la arandela elástica, gire el tubo 90° para orientar el cabezal y vuelva a apretar la arandela.

¿Qué equipos de seguridad debo usar?

Use gafas de seguridad, zapatos cerrados y pantalón largo. Use protección auditiva (nivel sonoro hasta 94 dB). No trabaje descalzo o en sandalias.

¿Cómo limpiar la desbrozadora?

Retire la batería. Use un cepillo suave y un paño para limpiar las superficies exteriores, especialmente las rejillas de ventilación. Abra la cubierta de protección y retire la hierba atascada con un trozo de madera o plástico. No use agua.

¿Por qué la duración de corte es demasiado corta?

Si la batería no está completamente cargada, cárguela por completo. Si la hierba está demasiado alta, corte en varias pasadas. Si la batería está gastada, reemplácela.

¿Puedo usar cuchillas de metal?

No, nunca use cuchillas de metal. Solo las cuchillas de plástico originales Bosch están autorizadas para este aparato.

¿Dónde encontrar piezas de repuesto y servicio postventa?

Contacte al servicio postventa Bosch: en Francia al 0800 05 50 51 (número gratuito) o por correo electrónico a [e-mail]. También puede consultar www.bosch-pt.com para las vistas explosionadas y las piezas.

MANUAL DE USUARIO ART26 COMBITRIM+ BOSCH

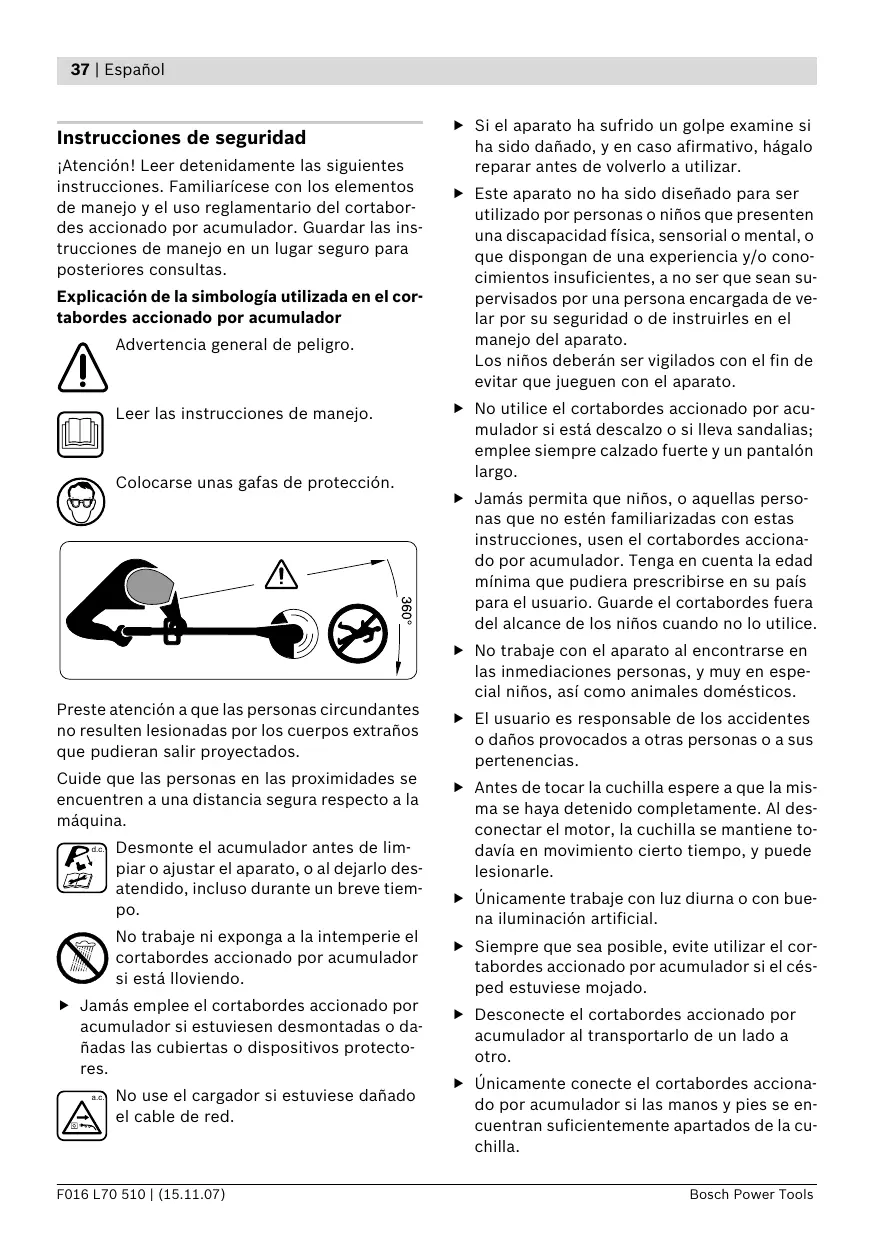

Instrucciones de seguridad

¡Atención! Leer detenidamente las siguientes instrucciones. Familiarícese con los elementos de manejo y el uso reglamentario del cortabordes accionado por acumulador. Guardar las instrucciones de manejo en un lugar seguro para posteriores consultas.

Explicación de la simbología utilizada en el cortabordes accionado por acumulador

Advertencia general de peligro.

Leer las instrucciones de manejo.

Colocarse unas gafas de protección.

Preste atención a que las personas circundantes no resulten lesionadas por los cuerpos extraños que pudieran salir proyectados.

Cuide que las personas en las proximidades se encuentren a una distancia segura respecto a la máquina.

Desmonte el acumulador antes de limpiar o ajustar el aparato, o al dejarlo desatendido, incluso durante un breve tiempo.

No trabaje ni exponga a la intemperie el cortabordes accionado por acumulador si está lloviendo.

Jamás emplee el cortabordes accionado por acumulador si estuviesen desmontadas o dañadas las cubiertas o dispositivos protectores.

No use el cargador si estuviese dañado el cable de red.

Si el aparato ha sufrido un golpe, examine si ha sido dañado, y en caso afirmativo, hágalo reparar antes de volverlo a utilizar. - Este aparato no ha sido diseñado para ser utilizado por personas o niños que presenten una incapacidad física, sensorial o mental, o que dispongan de una experiencia y/o conocimientos insuficientes, a no ser que sean supervisados por una persona encargada de velar por su seguridad o de instruirles en el manejo del aparato.

Los niños deben ser vigilados con el fin de evitar que jueguen con el aparato.

No utilice el cortabordes accionado por acumulador si está descalzo o si lleva sandalias; emplee siempre calzado fuerte y un pantalón largo. Jamás permita que niños, o aquellas personas que no estén familiarizadas con estas instrucciones, usen el cortabordes accionado por acumulador. Tenga en cuenta la edad mínima que pudiera prescribirse en su país para el usuario. Guarde el cortabordes fuera del alcance de los niños cuando no lo utilice. No trabaje con el aparato al encontrarse en las inmediaciones personas, y muy en especial niños, así como animales domésticos. - El usuario es responsable de los accidentes o daños provocados a otras personas o a sus pertenencias. - Antes de tocar la cuchilla, espere a que la misma se haya detenido completamente. Al desconectar el motor, la cuchilla se mantiene todavía en movimiento cierto tiempo, y puede lesionarle. - Únicamente trabaje con luz diurna o con buena iluminación artificial. Siempre que sea posible, evite usar el cortabordes accionado por acumulador si el césped estuviese mojado. - Desconecte el cortabordes accionado por acumulador al transportarlo de un lado a otro. - Únicamente conecte el cortabordes accionado por acumulador si las manos y pies se encuentran suficientemente apartados de la cuchilla.

No aproxime sus manos y pies a la cuchilla en funcionamiento. - Nunca utilice cuchillas metálicas en este aparato. - Controle y mantenga con regularidad el cortabordes accionado por acumulador. Solamente haga reparar el cortabordes accionado por acumulador en un taller de servicios autorizado. Asegúrese siempre de que las rejillas de refrigeración estén libres de restos de césped y suciedad. - Desconecte el aparato y retire el acumulador:

- cuando deje desatendido el aparato - después de cambiar la cuchilla - antes de limpiarlo, o al manipular en el cortabordes accionado por acumulador.

• Guarde el aparato en un lugar seguro y seco, fuera del alcance de los niños. No deposite ningún objeto sobre el aparato.
• Como medida de seguridad, reemplace aquellas piezas que estén desgastadas o dañadas.
• Únicamente deberán emplearse piezas de recambio originales Bosch.
• Antes de montar el acumulador, cerciórese de que el aparato está desconectado. El montaje del acumulador en un aparato conectado puede causar un accidente. Solamente cargue los acumuladores con los cargadores recomendados por el fabricante. Existe el riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador. Solamente utilice los acumuladores previstos para el aparato. El uso de otro tipo de acumuladores podría acarrear lesiones e incluso un incendio. Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos o demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio.

La realización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental, enjuague el área afectada con abundante agua. En caso de un contacto con los ojos, recurra además inmediatamente a un médico. El líquido del acumulador puede irritar la piel o producir quemaduras.

Descripción del funcionamiento

Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

Utilización reglamentaria

El aparato ha sido diseñado para cortar césped y maleza debajo de arbustos, en pendientes, y bordes que no sean accesibles o apropiados para un cortacésped.

La utilización reglamentaria está condicionada además a una temperatura ambiente de trabajo entre 0°C y 40°C.

Material que se adjunta

Saque el aparato del embalaje con cuidado y asegúrese de que se adjunten las siguientes piezas:

• Cortabordes Caperuza protectora
• Empuñadura adicional abatible (premontada)
• Plato de corte, cuchilla de corte, cargador
• Instrucciones de manejo

En caso de que falte o esté dañada alguna pieza, diríjase por favor al vendedor del aparato.

Componentes principales

La numeración de los componentes está referida a la imagen del aparato en la página ilustrada.

1 Interruptor de conexión/desconexión 2 Bloqueo de conexión para interruptor de conexión/desconexión 3 Empuñadura 4 Tornillo de empuñadura adicional 5 Empuñadura adicional abatible 6 Casquillo de apriete 7 Tubo 8 Rejillas de refrigeración

9 Cabezal 10 Cuchilla de corte 11 Caperuza protectora 12 Pedal para ajuste angular del cabezal 13 Indicador LED 14 Cargador 15 Acumulador 16 Plato de corte 17 Perno 18 Estribo protector 19 Instrumento de servicio

Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie.

Datos técnicos

Cortabordes relacionado por accumulator		ART 23 Li	ART 26 Li
No de articulo		3 600 H78 K..	3 600 H78 L..
Revolución en vacío	min-1	7500	7400
Empuñadura abatible		●	●
Ajuste angular de;cabezal/ajuste para el corte de bordes		●	●
Diámetro de corte	cm	23	26
Peso según EPTA-Procedure 01/2003	kg	2,3	2,4
Número de series	Ver número de série 19 en plaza de característica de laquina
Accumulador		Iones de Litio	Iones de Litio
No de articulo		2 607 336 037	2 607 336 039
Tensión nominal	V=	14,4	18
Capacidad	Ah	1,3	1,3
Tiempo de energia (accumulador descargado)	min	180	180
Cargador		AL 2204 CV	AL 2204 CV
No de articulo		2 607 225 2..	2 607 225 2..
Corriente de energia	mA	230	230
Margon admissible de la temperatura de energia	°C	0–45	0–45
Peso según EPTA-Procedure 01/2003	kg	0,7	0,7

Información sobre ruidos y vibraciones

Valores de medición determinados según 2000/14/CE (altura 1,60 m, separación 1,0 m) y EN 28 662.

El nivel de presión sonora típico del aparato, determinado con un bajo A, asciende a: Nivel de presión sonora 80 dB(A); nivel de potencia acústica 88 dB(A). Tolerancia K = 5 dB.

¡Colocarse un protector de oídos!

La vibración típica en la mano/brazo es inferior a 2,5 m/s².

Declaración de conformidad (C)

Declaramos bajo nuestra responsabilidad que este producto está en conformidad con las normas o documentos normalizados siguientes: EN 786, EN 60 335 de acuerdo con las regulaciones 89/336/CEE, 98/37/CE, 2000/14/CE.

2000/14/CE: El valor del nivel de potencia acústica LWA garantizado es inferior a 94 dB (A).

Procedimiento para evaluación de la conformidad según anexo VI.

Centro oficial de inspección notificado: SRL, Sudbury, Inglaterra

N.º de identificación del centro oficial de inspección: 1088

Expediente técnico en:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Desconectar el aparato y retirar el acumulador antes de realizar trabajos de ajuste y limpieza.

Tras la desconexión del cortabordes accionado por acumulador, la cuchilla continúa en movimiento durante algunos segundos.

Atención: no tocar la cuchilla en rotación.

Montaje

Carga del acumulador

Observar la tensión de red: La tensión de alimentación debe coincidir con las indicaciones en la placa de características del aparato. Los aparatos marcados con 230 V pueden funcionar también a 220 V / 240 V

Utilice únicamente el cargador que se adjunta. Solamente este cargador ha sido especialmente adaptado al acumulador de iones de litio empleado en su aparato.

El acumulador está equipado con un control de temperatura que únicamente permite su recarga dentro de un margen de temperatura entre 0 °C y 45 °C. De esta forma se consigue una elevación de la vida útil del acumulador.

Observación: El acumulador se suministra parcialmente cargado. Con el fin de obtener la plena potencia del acumulador, antes de su primer uso, cárguelo completamente en el cargador.

El acumulador de iones de litio puede recargarse siempre que se quiera, sin que ello merme su vida útil. Una interrupción del proceso de carga no afecta al acumulador.

Desmontaje del acumulador A

Presione el botón de extracción y saque hacia atrás el acumulador 15 del aparato.

Proceso de carga

Una vez conectado el cargador a la red, el proceso de carga comienza nada más insertar a continuación el acumulador en el cargador 14.

Inserte primero el acumulador 15 por el frente en el cargador (0), según figura, y seguidamente presione hacia abajo el acumulador 15 por la parte de atrás. Para sacar el acumulador siga los mismos pasos en orden inverso.

Gracias al inteligente procedimiento de carga, el estado de energía del acumulador es detectado automáticamente, y es recargado con la corriente de energía óptima de acuerdo a su temperatura y tensión.

Con ello se protege al acumulador, el cual se mantiene siempre completamente cargado, al conservarlo en el cargador.

Observación: El proceso de carga solamente se puede llevar a cabo si la temperatura del acumulador se encuentra dentro del rango admisible, ver apartado "Datos técnicos".

Indicador intermitente de energía del acumulador 13

El proceso de carga es señalizado mediante el parpadeo del indicador de energía del acumulador 13.

Indicador de energía del acumulador con luz permanente 13

La luz permanente del indicador de energía del acumulador 13 indica que el acumulador está completamente car

gado o bien que la temperatura del acumulador se encontrará fuera del campo admisible para poder cargarlo. En el momento de alcanzarse la temperatura admisible se comienza a recargar el acumulador.

Al no estar montado ningún acumulador, la luz permanente del indicador de energía del acumulador 13 indica que el cargador está conectado a la red y que se encuentra en disposición de funcionamiento.

Indicaciones para la carga

En caso de efectuar recargas continuadas o muy seguidas puede que llegue a calentarse el cargador. Ello no supone ningún inconveniente, ni tampoco es síntoma de un defecto técnico del cargador.

Si antes de una recarga, el tiempo de funcionamiento del acumulador fuese muy reducido, ello es señal de que este está agotado y deben sustituirse.

El acumulador de iones de litio va protegido contra altas descargas por "Electronic Cell Protection (ECP) (Protección Electrónica de Celdas)". Si el acumulador está descargado, un circuito de protección se encarga de desconectar la herramienta eléctrica: La cuchilla deja de moverse.

No continúe accionando el interruptor de conexión/desconexión en el caso de una desconexión automática del aparato. (Véase también "Indicaciones para la carga").

Montaje del aparato

No introduzca el acumulador en el cortabordes hasta haber montado completamente este último.

Asegúrese de que el cortabordes relacionado por acumulador sea montado siguiendo este orden:

Montaje de la caperuza protectora 3

Inserte la caperuza protectora 11 en el cabezal 9.

• Enganche la caperuza protectora en el cabezal y empújela hacia atrás. Presione hacia abajo la caperuza protectora hasta enclavarla firmemente (clic).

Montaje del plato de corte/cuchilla

Presione el plato de corte 16 contra el eje motriz (clic). Aloje la cuchilla 10 en el perno 17, presiónela hacia abajo y tire de ella hacia fuera hasta enclavarla.

Operación

Puesta en marcha

Retire de la superficie a cortar piedras, trozos de madera y demás objetos sueltos.

Tras la desconexión del cortabordes accionado por acumulador, la cuchilla continúa en movimiento durante algunos segundos. Espere a que se haya detenido el motor/cuchilla antes de efectuar una nueva conexión.

No vuelva a efectuar una conexión después de la desconexión.

Montaje del acumulador

Introduzca el acumulador en el aparato en la forma mostrada. El acumulador debe enclavar de forma perceptible.

Conexión

Accione el bloqueo de conexión 2, manténgalo accionado y presione el interruptor de conexión/desconexión 1.

Suelte el bloqueo de conexión 2.

Desconexión

Suelte el interruptor de conexión/desconexión 1.

Observación: Tras accionar el interruptor de conexión/desconexión 1, el motor comienza a funcionar con un ligero retardo.

Ajuste del aparato

Aplicación de la empuñadura abatible E

La empuñadura abatible 5 puede girarse a diferentes posiciones:

Para modificar la posición, aflojar el tornillo de la empuñadura 4 y reajustar la empuñadura 5. Apretar el tornillo de la empuñadura 4 para sujetar firmemente la empuñadura abatible 5 en la posición ajustada.

Ajuste de la longitud del cortabordes F

Afloje 90° el casquillo de apriete 6. Ajuste la longitud deseada sacando o metiendo el tubo. Vuelva a apretar el casquillo de apriete 6.

Ajuste del ángulo del cabezal

Para modificar el ángulo de corte, presionar el pedal 12 e inclinar el tubo 7 a la posición deseada.

Soltar el pedal 12.

Ajuste para el corte de bordes

Ajuste del ángulo del cabezal: Pisar el pedal 12. Inclinar el tubo 7 a la posición más baja. Soltar el pedal 12. Orientación del cabezal: Aflojar el casquillo de apriete 6.

Girar el tubo 90° para orientar el cabezal 9 en la forma ilustrada para cortar bordes. Apretar nuevamente el casquillo de apriete 6.

Instrucciones para la operación

Proteja el acumulador del calor excesivo como, p. ej., de una exposición prolongada al sol intenso y del fuego. El aparato no trabaja por debajo de 0°C ni por encima de 45°C.

Corte de césped J

Guiar hacia la izquierda y derecha el cortabordes accionado por acumulador manteniendo una separación suficiente respecto al cuerpo.

El cortabordes accionado por acumulador permite cortar eficientemente césped hasta una longitud de 15 cm. Cortar césped de mayor altura de forma escalonada.

Recorte de bordes

Guiar el cortabordes accionado por acumulador a lo largo de los bordes de césped. Para evitar un rápido desgaste de la cuchilla, evitar que toque superficies consistentes o muros.

K Para un mejor control emplee el estribo protector 18 como ayuda de guiado (accesorio especial).

Corte alrededor de árboles y arbustos

Corte con cuidado alrededor de árboles y arbustos para evitar que sean dañados por la cuchilla. Las plantas pueden llegar a morir en caso de dañar su corteza.

K Para un mejor control emplee el estribo protector 18 como ayuda de guiado (accesorio especial).

Autonomía del acumulador

La autonomía del acumulador depende de su solicitación en el trabajo:

Solicitación leve:

hasta 800 metros (ART 23 Li)

hasta 1000 metros (ART 26 Li)

Solicitación mediana:

hasta 350 metros (ART 23 Li)

hasta 440 metros (ART 26 Li)

Solicitación fuerte:

hasta 60 metros (ART 23 Li)

hasta 75 metros (ART 26 Li)

Cambio de la cuchilla D

Retire el acumulador antes de cualquier manipulación en el aparato.

Para desmontar la cuchilla 10 desgastada, presionar hacia abajo la misma de manera que salga del perno 17.

Eliminar con un cuchillo afilado los restos de plástico/suciedad que pudieran estar adheridos al perno 17.

Para montar una cuchilla nueva, colocar la cuchilla 10 sobre el perno 17, presionarla hacia abajo, y tirar de ella hacia fuera hasta enclavarla.

Observación: Únicamente emplear cuchillas de recambio originales Bosch. Esta cuchilla ha sido especialmente desarrollada para obtener unas propiedades de corte favorables. El rendimiento de corte de otras cuchillas es peor.

Localización de fallos

En la tabla siguiente se indican los síntomas de fallo y la forma de subsanarlos en el caso de que su máquina no funcione correctamente. Si ello no le permite localizar o subsanar el fallo, diríjase a su taller de servicios habitual.

Atención: Antes de dedicarse a la localización del fallo, desconectar el aparato, y retirar el acumulador.

Síntomas	Posible causa	Solutión
La caperuza protectora no pue- de pasarse por encima del pla- to de corte	Montaje Incorrecto	Desmontar el Plato de corte y volver a montar la caperuza protectora, ver también “Mon- taje”
El cortabordes no funciona	Accumulador descargado	Cargar el acumulador, ver tambiénindicaciones para la carga
	Accumulador demasiado frio o caliente	Dejar que se caliente/enfrie el acumulador
El cortabordes funciona de for- ma intermitente	Avería en el cableado interior de laquina	Acudir al servicios técnico
	Interruptor de conexión/desco- nexión defectuoso	Acudir al信息服务 técnico
Vibraciones o ruidos intensos	Máquina defectuosa	Acudir al信息服务icultico
	Rotura de la cucilla	Sustituir la cucilla
Síntomas	Posible causa	Soluciones
Autonomía reducida del acum- lador tras su recarga	El acumulador no ha sido utilizesa-do durante很长时间 o sola-mente ha sido utilizado breve-mente	Cargar Completely el acu- mulador, ver también indicac- ciones para la carga
	Césped demasiado alto	Cortar de forma escalonada
	Accumulador agotado	Sustituir el acumulador
La cucilla no se mueve	Accumulador descargado	Cargar el acumulador, ver tambiénindicaciones para la carga
	Máquina defectuosa	Acudir al servicios tícnico
El aparato no corta	Rotura de la cucilla	Sustituir la cucilla
	El acumulador no ha sido carga-do Completely	Cargar el acumulador, ver tambiénindicaciones para la carga
	El césped se ha enredado en el plato de corte	Retirar el césped
El indicator de cargo del acu- mulador 13 se enciende perma- nentamente	Accumulador sin colocar, o mal colocado	Colocar correctamente el acu- mulador en el carrgador
	Contactos sucios del acumula- dor	Limpiar los contactos del acu- mulador; p. ej. metiendolo y sacándolo repetidamente, o bien, sustituir el acumulador
	Accumulador defectuoso	Sustituir el acumulador
El indicator de cargo del acu- mulador 13 no se enciende	El enchufe de red del carrgador no está correctamente conecta- do	Introducir Completely el enchufe en la toma de corrien- te
	Toma de corriente, cable de red o carrgador defectuoso	Verifique la tensión de red, y si fuese precise,akra a un servi-cio técnico autorizo para he- rramientos electricas Bosch para hacer revisar el carrgador

Mantenimiento y servicios

Mantenimiento y limpieza

Retire el acumulador antes de cualquier manipulación en el aparato.

Observación: Efectúe con regularidad los siguientes trabajos de mantenimiento para conseguir una vida útil larga y un funcionamiento fiable.

Examine periódicamente su aparato en cuanto a daños manifiestos, como una unión floja, o componentes desgastados o dañados.

Verifique el correcto estado y montaje de las cubiertas y dispositivos protectores. Antes de su utilización efectúe los trabajos de mantenimiento y reparación que pudieran estar pendientes.

Si a pesar de los esmerados procesos de fabricación y control, el aparato llegase a averiarse, la reparación debe encargarse a un taller de servicios autorizado para aparatos de jardinería Bosch.

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n.º de artículo de 10 dígitos que figura en la placa de características del aparato.

Al finalizar el trabajo/almacenaje

Desconectar el aparato y retirar el acumulador. Antes del almacenaje asegurarse primero de haber desmontado el acumulador.

Limpiar exteriormente de forma minuciosa el cortabordes con un cepillo blando y un paño. No utilice agua, disolventes ni pasta para pulir. Retirar el césped y las partículas adheridas, especialmente en las rejillas de refrigeración 8.

Colocar el aparato sobre uno de sus costados y limpiar el interior de la caperuza protectora 11. Retirar los apelmazamientos de césped con una pieza de madera o plástico.

Verifique el correcto estado y montaje de las cubiertas y dispositivos protectores. Antes de su utilización efectúe los trabajos de mantenimiento y reparación que pudieran estar pendientes.

El acumulador debe guardarse a una temperatura entre 0 °C y 45 °C.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en todas las consultas que pudiera Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las podrá ver también en internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.

España

Robert Bosch España, S.A.

Departamento de Ventas

Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

El acumulador ha sido ensayado conforme al manual UN ST/SG/AC.10/11/Rev.3 Parte III, Subinciso 38.3. Dispone de una eficaz protección contra una sobrepresión o cortocircuito inferior, así como de unos dispositivos contra la rotura forzada o corrientes inversas peligrosas. La cantidad equivalente de litio que contiene el acumulador es inferior a los valores límite pertinentes. Es por ello, por lo que el acumulador, tanto si va suelto como si va montado en el aparato, no está sujeto a las directivas nacionales e internacionales sobre el transporte de mercancías peligrosas. Sin embargo, esto sí puede ser de relevancia, si son varios los acumuladores transportados. En este caso puede que sea imperativo cumplir ciertas exigencias (p. ej. en el embalaje). Para más detalles le remitimos a la ficha técnica redactada en inglés que puede consultar en internet bajo la siguiente dirección: http://purchasing.bosch.com/en/start/ Allgemeines/Download/index.htm.

Eliminación

Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.

Sólo para los países de la UE:

¡No arroje las herramientas eléctricas a la basura!

Conforme a la Directiva Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacio

nal, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.

Acumuladores/pilas:

Iones de Litio:

Observe las indicaciones comprendidas en el apartado "Transporte", página 46.

No arroje los acumuladores/pilas a la basura, ni al fuego, ni al agua. Los acumuladores/pilas deben guardarse y reciclarse o eliminarse de manera ecológica.

Sólo para los países de la UE:

Conforme a la directriz 91/157/CEE, deberán reciclarse los acumuladores/pilas defectuosos o agotados.

Los acumuladores/pilas agotados pueden entregarse directamente a su distribuidor habitual de Bosch:

España

Servicio Central de Bosch

Servilotec, S.L.

Políg. Ind. II, 27

Cabanillas del Campo

Tel.: [phone]

Reservado el derecho de modificación.

Volumen de suministro

Cargar el acumulador

Retirar el acumulador A

Presione la tecla de desbloqueo del acumulador y extraiga el acumulador 15 del aparato tirando de él hacia atrás.

Proceso de carga

Colocar el acumulador

Desplazar el cabezal todo hacia un lado:

Soltar la boquilla de apriete 6. Girar el cable de guía 790° para abrir el cabezal del aparador 9 para cortar/cortar a lo largo de cantos, como se indica en la figura. Volver a apretar la boquilla de apriete 6.
