Produkttyp	Akku-Rasentrimmer
Marke	BOSCH
Modell	ART26 COMBITRIM+
Gewicht (gemäß EPTA 01/2003)	2,4 kg
Stromversorgung	Lithium-Ionen-Akku 18 V, 1,3 Ah
Ladegerät	AL 2204 CV
Schnittdurchmesser	26 cm
Leerlaufdrehzahl	7400 U/min
Verstellbarer Griff	Ja
Kopfwinkelverstellung	Ja (Kantenschneiden möglich)
Verstellbare Länge	Ja (durch Drehen des Schafts)
Messertyp	Kunststoffmesser (kein Metallmesser)
Schutzhaube	Ja
Sicherheit	Einschaltsperre, automatische Abschaltung, Schutz vor unbeabsichtigtem Start
Wartung	Lüftungsschlitze und Schutzhaube nach Gebrauch reinigen, Messer bei Verschleiß ersetzen
Ersatzteile	Original-Bosch-Messer, Akkus, Ladegerät
Geräuschpegel (Schalldruck)	80 dB(A)
Geräuschpegel (garantierte Schallleistung)	94 dB(A)
Vibration (Hand-Arm)	< 2,5 m/s²
Zulässige Ladetemperatur	0 bis 45 °C

Häufig gestellte Fragen - ART26 COMBITRIM+ BOSCH

Wie lade ich den Akku?

Setzen Sie den Akku in das Ladegerät AL 2204 CV ein. Schließen Sie das Ladegerät an eine Steckdose an. Die LED blinkt während des Ladevorgangs und leuchtet dauerhaft, wenn der Ladevorgang abgeschlossen ist. Die Akkutemperatur sollte zwischen 0°C und 45°C liegen.

Wie ersetze ich das Messer?

Entfernen Sie zuerst den Akku. Drücken Sie das abgenutzte Messer nach innen, um es vom Stift zu lösen. Reinigen Sie den Stift mit einem Messer. Setzen Sie das neue Messer auf den Stift, schieben Sie es dann nach außen, bis es einrastet. Verwenden Sie nur Original-Bosch-Messer.

Was tun, wenn der Rasentrimmer nicht startet?

Überprüfen Sie, ob der Akku geladen und korrekt eingesetzt ist. Wenn der Akku zu heiß oder zu kalt ist, lassen Sie ihn auf Raumtemperatur abkühlen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Bosch-Kundendienst.

Wie stelle ich die Schaftlänge ein?

Drehen Sie die Spannscheibe um 90°, ziehen Sie dann den Schaft heraus oder schieben Sie ihn hinein, um die Länge anzupassen. Ziehen Sie die Scheibe wieder fest, sobald die gewünschte Position erreicht ist.

Wie stelle ich den Kopfwinkel zum Kantenschneiden ein?

Drücken Sie das Einstellpedal und drehen Sie den Schaft in die unterste Position. Lassen Sie das Pedal los. Lösen Sie dann die Spannscheibe, drehen Sie den Schaft um 90°, um den Kopf auszurichten, und ziehen Sie die Scheibe wieder fest.

Welche Sicherheitsausrüstung sollte ich tragen?

Tragen Sie eine Schutzbrille, geschlossene Schuhe und lange Hosen. Verwenden Sie Gehörschutz (Geräuschpegel bis 94 dB). Arbeiten Sie nicht barfuß oder in Sandalen.

Wie reinige ich den Rasentrimmer?

Entfernen Sie den Akku. Verwenden Sie eine weiche Bürste und ein Tuch, um die Außenflächen zu reinigen, insbesondere die Lüftungsschlitze. Öffnen Sie die Schutzhaube und entfernen Sie eingeklemmtes Gras mit einem Stück Holz oder Kunststoff. Verwenden Sie kein Wasser.

Warum ist die Schnittdauer zu kurz?

Wenn der Akku nicht vollständig geladen ist, laden Sie ihn vollständig auf. Wenn das Gras zu hoch ist, schneiden Sie in mehreren Durchgängen. Wenn der Akku abgenutzt ist, ersetzen Sie ihn.

Kann ich Metallmesser verwenden?

Nein, verwenden Sie niemals Metallmesser. Für dieses Gerät sind nur Original-Bosch-Kunststoffmesser zugelassen.

Wo finde ich Ersatzteile und den Kundendienst?

Kontaktieren Sie den Bosch-Kundendienst: in Frankreich unter der kostenlosen Nummer 0800 05 50 51 oder per E-Mail an [e-mail]. Sie können auch www.bosch-pt.com für Explosionszeichnungen und Teile besuchen.

BEDIENUNGSANLEITUNG ART26 COMBITRIM+ BOSCH

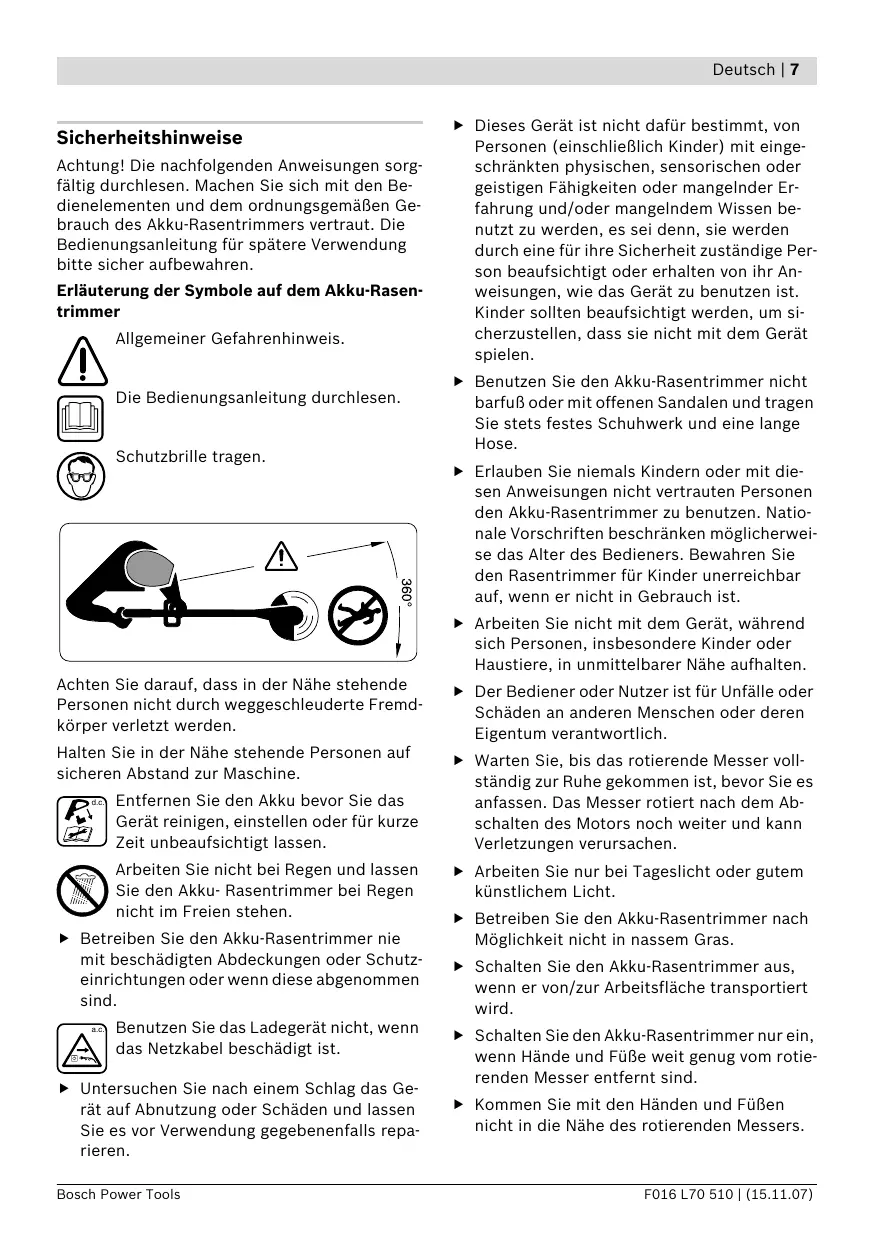

Achtung! Die nachfolgenden Anweisungen sorgfältig durchlesen. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch des Akku-Rasentrimmers vertraut. Die Bedienungsanleitung für spätere Verwendung bitte sicher aufbewahren.

Erläuterung der Symbole auf dem Akku-Rasentrimmer

Allgemeiner Gefahrenhinweis.

Die Bedienungsanleitung durchlesen.

Schutzbrille tragen.

Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden.

Halten Sie in der Nähe stehende Personen auf sicheren Abstand zur Maschine.

Entfernen Sie den Akku, bevor Sie das Gerät reinigen, einstellen oder für kurze Zeit unbeaufsichtigt lassen.

Arbeiten Sie nicht bei Regen und halten Sie den Akku-Rasentrimmer bei Regen nicht im Freien stehen.

• Betreiben Sie den Akku-Rasentrimmer nie mit beschädigten Abdeckungen oder Schutzeinrichtungen oder wenn diese abgenommen sind.

Benutzen Sie das Ladegerät nicht, wenn das Netzkabel beschädigt ist.

Untersuchen Sie nach einem Schlag das Gerät auf Abnutzung oder Schäden und lassen Sie es vor Verwendung gegebenenfalls reparieren.

• Dieses Gerät ist nicht dafür bestimmt, von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Benutzen Sie den Akku-Rasentrimmer nicht barfuß oder mit offenen Sandalen und tragen Sie stets festes Schuhwerk und eine lange Hose. Erlauben Sie niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen den Akku-Rasentrimmer zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. Bewahren Sie den Rasentrimmer für Kinder unerreichbar auf, wenn er nicht in Gebrauch ist. Arbeiten Sie nicht mit dem Gerät, während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Nähe aufhalten. Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Warten Sie, bis das rotierende Messer vollständig zur Ruhe gekommen ist, bevor Sie es anfassen. Das Messer rotiert nach dem Abschalten des Motors noch weiter und kann Verletzungen verursachen. Arbeiten Sie nur bei Tageslicht oder gutem künstlichem Licht.
• Betreiben Sie den Akku-Rasentrimmer nach Möglichkeit nicht in nassem Gras. Schalten Sie den Akku-Rasentrimmer aus, wenn er von/zur Arbeitsfläche transportiert wird. Schalten Sie den Akku-Rasentrimmer nur ein, wenn Hände und Füße weit genug vom rotierenden Messer entfernt sind. Kommen Sie mit den Händen und Füßen nicht in die Nähe des rotierenden Messers.

▷ Verwenden Sie niemals Schneidemesser aus Metall in diesem Gerät. ▷ Überprüfen und warten Sie den Akku-Rasentrimmer regelmäßig. ▷ Lassen Sie den Akku-Rasentrimmer nur von autorisierten Service-Werkstätten reparieren. ▷ Stellen Sie immer sicher, dass die Lüftungsschlitze frei von Grasrückständen sind. Schalten Sie das Gerät aus und entnehmen Sie den Akku:

• immer wenn Sie das Gerät unbeaufsichtigt lassen
• vor dem Auswechseln des Messers
• vor dem Reinigen oder wenn am Akku-Rasentrimmer gearbeitet wird.

Bewahren Sie das Gerät an einem sicheren, trockenen Ort, außerhalb der Reichweite von Kindern auf. Stellen Sie keine anderen Gegenstände auf das Gerät. Wechseln Sie sicherheitshalber abgenutzte oder beschädigte Teile aus. ▷ Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen. ▷ Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie den Akku einsetzen.

Das Einsetzen eines Akkus in ein Gerät, das eingeschaltet ist, kann zu Unfällen führen.

▷ Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. ▷ Verwenden Sie in diesem Gerät nur den dafür vorgesehenen Akku. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. ▷ Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten.

Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Funktionsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Das Gerät ist bestimmt für das Schneiden von Gras und Unkraut unter Büschen sowie an Böschungen und Kanten, die mit dem Rasenmäher nicht erreicht werden können.

Der bestimmungsgemäße Gebrauch bezieht sich auf eine Umgebungstemperatur zwischen 0°C und 40°C.

Lieferumfang

Nehmen Sie das Gerät vorsichtig aus der Verpackung und prüfen Sie, ob die nachfolgenden Teile vollständig sind:

Rasentrimmer, Schutzhaube, verstellbarer Zusatzhandgriff (vormontiert), Schneidteller, Schneidmesser, Ladegerät, Bedienungsanleitung

Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an ihren Händler.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Gerätes auf der Grafikseite.

1 Ein-/Ausschalter 2 Einsatzperre für Ein-/Ausschalter 3 Handgriff 4 Schraube, Zusatzhandgriff 5 Verstellbarer Zusatzhandgriff 6 Klemmhülse 7 Rohr 8 Lüftungsschlitze 9 Trimmerkopf

10 Schneidmesser 11 Schutzhaube 12 Fußpedal für Trimmerkopf-Winkeleinstellung 13 LED-Anzeige 14 Ladegerät 15 Akku 16 Schneidteller 17 Stift 18 Schutzbügel 19 Seriennummer

Abgebildetes oder beschriebenes Zubehör besteht nicht zum Standard-Lieferumfang.

Technische Daten

Akku-Rasentrimmer		ART 23 Li	ART 26 Li
Sachnummer		3 600 H78 K..	3 600 H78 L..
Leerlaufdrehzahl	min-1	7500	7400
Verstellbarer Griff		●	●
Winkeleinstellung für Trimmerkopf/Einstellung zum Kantenschneiden		●	●
Schnittdurchmesser	cm	23	26
Gewicht entsprechend EPTA-Procedure 01/2003	kg	2,3	2,4
Seriennummer	Siehe Seriennummer 19 (Typenschild) an der Maschine
Akku		Li-lon	Li-lon
Sachnummer		2 607 336 037	2 607 336 039
Nennspannung	V=	14,4	18
Kapazität	Ah	1,3	1,3
Ladezeit (Akku entladen)	min	180	180
Ladegerät		AL 2204 CV	AL 2204 CV
Sachnummer		2 607 225 2..	2 607 225 2..
Ladestrom	mA	230	230
Zulässiger Ladetemperaturbereich	°C	0-45	0-45
Gewicht entsprechend EPTA-Procedure 01/2003	kg	0,7	0,7

Geräusch-/Vibrationsinformation

Messwerte ermittelt entsprechend 2000/14/EG (1,60 m Höhe, 1,0 m Abstand) und EN 28 662.

Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 80 dB(A); Schalleistungspegel 88 dB(A). Unsicherheit K = 5 dB.

Gehörschutz tragen!

Die Hand-Arm-Vibration ist typischerweise niedriger als 2,5 m/s²

Konformitätserklärung €

Wir erklären in alleiniger Verantwortung, dass diese Produkte mit den folgenden Normen oder normativen Dokumenten übereinstimmen: EN 786, EN 60335 gemäß den Bestimmungen der Richtlinien 89/336/EWG, 98/37/EG, 2000/14/EG.

2000/14/EG: Der garantierte Schalleistungspegel LWA ist niedriger als 94 dB (A). Bewertungsverfahren der Konformität gemäß Anhang VI.

Benannte Prüfstelle: SRL, Sudbury England Benannte Prüfstellen Identifikationsnummer: 1088

Technische Unterlagen bei: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Das Gerät ausschalten und den Akku entfernen, bevor Einstell- oder Reinigungsarbeiten durchgeführt werden.

Nach dem Ausschalten des Akku-Rasentrimmers läuft das Schneidmesser noch eine Sekunde nach.

Vorsicht - das rotierende Schneidmesser nicht berühren.

Montage

Akku laden

Netzspannung beachten: Die Spannung der Stromquelle muss mit den Angaben auf dem Typschild des Gerätes übereinstimmen. Mit 230 V gekennzeichnete Geräte können auch an 220 V/240 V betrieben werden.

Benutzen Sie nur das mitgelieferte Ladegerät. Nur dieses Ladegerät ist auf den in Ihrem Gerät verwendeten Li-Ionen-Akku abgestimmt.

Der Akku ist mit einer Temperaturüberwachung ausgestattet, welche Ladung nur im Temperaturbereich zwischen 0°C und 45°C zulässt. Dadurch wird eine hohe Akku-Lebensdauer erreicht.

Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf.

Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorganges schädigt den Akku nicht.

Akku entnehmen A

Drücken Sie die Akku-Entriegelungstaste und ziehen den Akku 15 nach hinten aus dem Gerät.

Ladevorgang

Der Ladevorgang beginnt, sobald der Netzstecker des Ladegerätes in die Steckdose gesteckt und der Akku anschließend in das Ladegerät 14 eingelegt wird.

Setzen Sie den Akku 15 wie im Bild gezeigt zunächst vorn auf das Ladegerät auf (1) und drücken Sie anschließend den Akku 15 hinten herunter (2). Zum Entnehmen des Akkus gehen Sie in umgekehrter Reihenfolge vor.

Durch das intelligente Ladeverfahren wird der Ladezustand des Akkus automatisch erkannt und abhängig von Akkutemperatur und -spannung mit dem jeweils optimalen Ladestrom geladen.

Dadurch wird der Akku geschont und bleibt bei Aufbewahrung im Ladegerät immer vollständig aufgeladen.

Hinweis: Der Ladevorgang ist nur möglich, wenn die Temperatur des Akkus im zulässigen Ladetemperaturbereich liegt, siehe Abschnitt „Technische Daten".

Blinklicht Akku-Ladeanzeige 13

Der Ladevorgang wird durch Blinken der Akku-Ladeanzeige 13 signalisiert.

Dauerlicht Akku-Ladeanzeige 13

Das Dauerlicht der Akku-Ladeanzeige 13 signalisiert, dass der Akku vollständig aufgeladen ist oder dass die

Temperatur des Akkus außerhalb des zulässigen Ladetemperaturbereiches ist und deshalb nicht geladen werden kann. Sobald der zulässige Temperaturbereich erreicht ist, wird der Akku geladen.

Ohne eingesteckten Akku signalisiert das Dauerlicht der Akku-Ladeanzeige 13, dass der Netzstecker in die Steckdose eingesteckt ist und das Ladegerät betriebsbereit ist.

Hinweise zum Laden

Bei kontinuierlichen bzw. mehrmals nacheinander folgenden Ladezyklen ohne Unterbrechung kann sich das Ladegerät erwärmen. Dies ist jeder unbedenklich und deutet nicht auf einen technischen Defekt des Ladegerätes hin.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug durch eine Schutzschaltung abgeschaltet: Das Schneidmesser bewegt sich nicht mehr.

• Drücken Sie nach dem automatischen Abschalten des Gerätes nicht weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt werden.

Gerät montieren

Setzen Sie den Akku erst ein, wenn der Akku-Rasentrimmer vollständig zusammengebaut ist.

Stellen Sie sicher, dass der Akku-Rasentrimmer in dieser Reihenfolge zusammengebaut wird:

Montage der Schutzhaube

Setzen Sie die Schutzhaube 11 auf den Trimmerkopf 9.

Haken Sie die Schutzhaube am Trimmerkopf ein und schieben Sie diese nach halten. Drücken Sie die Schutzhaube nach unten, bis diese sicher einrastet (click).

Schneidteller/Messer montieren

Drücken Sie den Schneidteller 16 auf die Antriebswelle (click). Setzen Sie das Messer 10 auf den Stift 17, drücken Sie es nach unten und ziehen Sie es nach außen, bis es einrastet.

Betrieb

Inbetriebnahme

Steine, lose Holzstücke und andere Gegenstände von der zu schneidenden Fläche entfernen.

Nach dem Ausschalten des Akku-Rasentrimmers läuft das Schneidmesser noch einige Sekunden nach. Warten Sie ab, bis der Motor/das Schneidmesser stillsteht, bevor Sie erneut einschalten.

Nicht kurz hintereinander aus- und wieder einschalten.

Akku einsetzen

Schieben Sie den Akku wie dargestellt in das Gerät ein. Der Akku muss spürbar einrasten.

Einschalten

Drücken Sie die Einschaltsperre 2 und betätigen Sie in gedrücktem Zustand den Ein-/Ausschalter 1.

Lassen Sie die Einschaltsperre 2 los.

Ausschalten

Lassen Sie den Ein-/Ausschalter 1 los.

Hinweis: Der Motor startet nach Betätigen des Ein-/Ausschalters 1 mit einer geringen Zeitverzögerung.

Gerät einstellen

Verwendung des beweglichen Griffes 3

Der bewegliche Griff 5 kann in verschiedene Stellungen gebracht werden:

Lösen Sie die Griffschraube 4 und verstellen Sie den beweglichen Griff 5.

Ziehen Sie die Griffschraube 4 wieder fest, um den beweglichen Griff 5 in der eingestellten Position zu sichern.

Trimmerlänge einstellen

Drehen Sie die Klemmhülse 6 um 90°.

Ziehen Sie zum Verlängern die Führungsstange heraus und schieben Sie diese zum Verkürzen hinein. Ziehen Sie die Klemmhülse 6 wieder fest.

Winkel des Trimmerkopfes einstellen

Drücken Sie zum Ändern des Schnittwinkels das Fußpedal 12 nieder und drehen Sie die Führungsstange 7 in die gewünschte Position.

Lassen Sie das Fußpedal 12 los.

Einstellung zum Kantenschneiden

Winkel des Trimmerkopfes einstellen:

• Drücken Sie das Fußpedal 12 nieder.

2 Bringen Sie die Führungsstange 7 in die unterste Position. Lassen Sie das Fußpedal 12 wieder los. Trimmerkopf verschieben: • Lösen Sie die Klemmhülse 6. Drehen Sie die Führungsstange 7 um 90°, um den Trimmerkopf 9 wie gezeigt für das Schneiden/Kantenschneiden einzustellen. Ziehen Sie die Klemmhülse 6 wieder fest.

Arbeitshinweise

Schützen Sie den Akku vor Hitze, wie beispielsweise extremer Sonnenbestrahlung und Feuer.

Das Gerät arbeitet nicht unter 0 °C oder über 45 °C!

Gras schneiden

Bewegen Sie den Akku-Rasentrimmer nach links und rechts und halten Sie ihn bzw. auf ausreichenden Abstand zum Körper.

Der Akku-Rasentrimmer kann Gras bis zu einer Höhe von 15 cm effizient schneiden. Schneiden Sie höheres Gras immer stufenweise.

Kantentrimmen

Führen Sie den Akku-Rasentrimmer an den Rasenkanten entlang. Um ein schnelles Verschleißen des Fadens zu vermeiden, vermeiden Sie den Kontakt mit festen Oberflächen oder Mauern.

Verwenden Sie zur besseren Steuerung den Baum-Schutzbügel 18 als Führungshilfe (Zubehör).

Schneiden um Bäume und Büsche

Schneiden Sie vorsichtig um Bäume und Büsche herum, damit diese nicht in Kontakt mit dem Schneidmesser kommen. Pflanzen können absterben, wenn die Rinde beschädigt wird.

Verwenden Sie zur besseren Steuerung den Baum-Schutzbügel 18 als Führungshilfe (Zubehör).

Akku-Laufzeit

Die Akku-Laufzeit hängt von den Arbeitsbedingungen ab:

Leichte Bedingungen:

bis zu 800 Meter (ART 23 Li) bis zu 1000 Meter (ART 26 Li)

Mittlere Bedingungen:

bis zu 350 Meter (ART 23 Li) bis zu 440 Meter (ART 26 Li)

Schwere Bedingungen:

bis zu 60 Meter (ART 23 Li) bis zu 75 Meter (ART 26 Li)

Schneidmesser wechseln D

Nehmen Sie vor allen Arbeiten den Akku aus dem Gerät.

Drücken Sie zum Entfernen das abgenutzte Messer 10 nach innen, bis es aus dem Stift 17 herausspringt.

Befreien Sie den Stift 17 mit einem scharfen Messer von sämtlichen Plastikresten/Verunreinigungen.

Setzen Sie das neue Messer 10 auf den Stift 17 auf, drücken Sie das Messer 10 nach unten und ziehen Sie es bis zum Einrasten nach außen.

Hinweis: Verwenden Sie nur Bosch Ersatzschneidmesser. Diese Spezialentwicklung besitzt verbesserte Schneideeigenschaften. Andere Schneidmesser führen zu einer schlechteren Arbeitsleistung.

Fehlersuche

Die folgende Tabelle zeigt Fehlersymptome auf und wie Sie Abhilfe schaffen können, wenn ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie sich an ihre Service-Werkstatt.

Achtung: Vor der Fehlersuche Gerät ausschalten und Akku entnehmen.

Symptome	Mögliche Ursache	Abhilfe
Schutzhaube kann nicht über den Schneidteller gezogen werden	Falsche Montage	Schneidteller entfern und Schutzhaube erneut montie-ren, siehe auch „Montage“
Rasentrimmer lauft nicht	Akker entladen	Akker laden, siehe auch Hinwei-se zum Laden
	Akker zu kalt/zu heiß	Akker erwärmen/abkühlen las-SEN
Rasentrimmer lauft mit Unter-brechungen	Interne Verkabelung der Maschi-ne defekt	Kundendienst aufsuchen
	Ein-/Ausschalter defekt	Kundendienst aufsuchen
Starke Vibrationen/Geräusche	Maschine defekt	Kundendienst aufsuchen
	Messer gebrochen	Messer ersetzen
Schnittdauer pro Akku-Ladung zu gering	Akker wurde längerere Zeit nicht oder nur kurzzeitig benutzt	Akker vollständig laden, siehe auch Hinweiise zum Laden
	Gras zu hoch	Stufenweise schneiden
	Akker verbraucht	Den Akku ersetzen
Messer bewegt sich nicht	Akker entladen	Akker laden, siehe auch Hinwei-se zum Laden
	Maschine defekt	Kundendienst aufsuchen
Gerät schneidet nicht	Messer gebrochen	Messer ersetzen
	Akker nicht voll geladen	Akker laden, siehe auch Hinwei-se zum Laden
	Gras hat sich im Schneidteller verwickelt	Gras ersetten
Akku-Ladeanzeige 13 leuchtete dauerhaft	Akker nicht (richtig) aufgesetzt	Akker korrekt auf Ladegerät aufsetzen
Kein Ladevorgang möglich	Akkukontakte verschmutzt	Akkukontakte reinigen; z.B. durch mehrfaches Ein- und Ausstecken des Akkus, ggf. Ak-ku ersetzen
	Akker defekt	Akker ersetzen
Akku-Ladeanzeige 13 leuchtet nicht	Netzstecker des Ladegerätes nicht (richtig) eingesteckt Steckdose, Netzkabel oder La-degerät defekt	Netzstecker (vollständig) in die Steckdose einstecken Netzspannung überprüfen, La-degerät ggf. von einer autorisierten Kundendienstelle für Bosch-Elektrrowerkzeuge überprüfen setzen

Wartung und Service

Wartung und Reinigung

Nehmen Sie vor allen Arbeiten den Akku aus dem Gerät.

Hinweis: Führen Sie die folgenden Wartungsarbeiten regelmäßig aus, damit eine lange und zuverlässige Nutzung gewährleistet ist.

Untersuchen Sie das Gerät regelmäßig auf offensichtliche Mängel, wie lose Befestigung und verschlissene oder beschädigte Bauteile.

Prüfen Sie, ob Abdeckungen und Schutzvorrichtungen unbeschädigt und richtig angebracht sind. Führen Sie vor der Benutzung eventuell notwendige Wartungs- oder Reparaturarbeiten durch.

Sollte das Gerät trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Gartengeräte ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen unbedingt die 10-stellige Sachnummer laut Typenschild des Gerätes an.

Nach dem Arbeitsvorgang/Aufbewahrung

Schalten Sie das Gerät aus und entfernen Sie den Akku. Stellen Sie sicher, dass der Akku vor der Aufbewahrung entladen ist.

Reinigen Sie die Außenseite des Rasentrimmers gründlich mit einer weichen Bürste und einem Tuch. Verwenden Sie kein Wasser und keine Lösungs- oder Poliermittel. Entfernen Sie sämtliche Grasanhaftungen und Partikel, insbesondere von den Lüftungsschlitzen 8.

Legen Sie das Gerät auf die Seite und reinigen Sie die Schutzhaube 11 innen. Entfernen Sie kompakte Grasanhaftungen mit einem Holz- oder Plastikstück.

Prüfen Sie, ob Abdeckungen und Schutzvorrichtungen unbeschädigt und richtig angebracht sind. Führen Sie vor der Benutzung eventuell notwendige Wartungs- oder Reparaturarbeiten durch.

Der Akku sollte bei einer Temperatur zwischen 0°C und 45°C aufbewahrt werden.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehör.

www.powertool-portal.de, das Internetportal für Heimwerker und Gartenfreunde.

www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Tel. Kundendienst: [phone]

Fax: [phone]

E-Mail: Servicezentrum.Elektrowerkzeuge@de.

bosch.com

Tel. Kundenberatung: [phone]

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

Tel. Service: [phone]

Fax: [phone]

Tel. Kundenberater: [phone]

E-Mail: [e-mail]

Schweiz

Tel.: [phone]

Fax: [phone]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Transport

Der Akku ist nach UN-Handbuch

ST/SG/AC.10/11/Rev.3 Teil III, Unterabschnitt 38.3 getestet. Er hat einen wirksamen Schutz gegen inneren Überdruck und Kurzschluss sowie Einrichtungen zur Verhinderung von Gewaltbruch und gefährlichem Rückstrom.

Die im Akku enthaltene Lithiumäquivalent-Menge liegt unterhalb einschlägiger Grenzwerte. Daher unterliegt der Akku weder als Einzelteil noch in ein Gerät eingesetzt den nationalen und internationalen Gefahrgutvorschriften. Die Gefahrgutvorschriften können jedoch beim Transport mehrerer Akkus relevant sein. Es kann in diesem Fall notwendig sein, besondere Bedingungen

(z.B. bei der Verpackung) einzuhalten. Näheres können Sie einem Merkblatt unter folgender Internetadresse entnehmen:

http://purchasing.bosch.com/de/start/Allgemeines/Download/index.htm.

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müs

sen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt „Transport“, Seite 16.

Werfen Sie Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser. Akkus/Batterien sollen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden.

Nur für EU-Länder:

Gemäß der Richtlinie 91/157/EWG müssen defekte oder verbrauchte Akkus/Batterien recycelt werden.

Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei:

Deutschland

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589 Kalefeld

Schweiz

Batrec AG

3752 Wimmis BE

Änderungen vorbehalten.

Sicherheitsregeln

E-Mail: [e-mail]

Irland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: [phone]

Fax: [phone]

E-Mail: [e-mail]

Lassen Sie das Gerät nicht im Regen stehen. Lassen Sie den Akku-Rasentrimmer nicht im Regen stehen.

Abgebildete Komponenten

Sekundär-/Primärbatterien:

Li-Ionen:

Beachten Sie die Hinweise im Abschnitt "Transport", Seite 96.

E-Mail: [e-mail]

Transport

Der Akku wurde gemäß dem UN-Handbuch ST/SG/AC.10/11/Rev.3 Teil III, Unterabschnitt 38.3, geprüft. Er verfügt über einen wirksamen Schutz gegen inneren Überdruck und Kurzschluss sowie über Vorrichtungen zur Verhinderung von Bruch bei Gewalteinwirkung und gefährlichem Rückstrom. Die äquivalente Lithiummenge im Akku liegt unter den geltenden Grenzwerten. Daher ist der Akku als Einzelstück und als im Gerät verwendetes Teil von nationalen und internationalen Gefahrgutvorschriften ausgenommen. Die Gefahrgutvorschriften können beim Transport mehrerer Akkus relevant sein. In diesem Fall kann es erforderlich sein, besondere Bedingungen (z. B. bei der Verpackung) einzuhalten. Näheres entnehmen Sie bitte dem englischsprachigen Merkblatt unter folgender Internet-Adresse:

http://purchasing.bosch.com/en/start/

Allgemeines/Download/index.htm.

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollten einer umweltgerechten Wiederverwertung zugeführt werden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und deren Umsetzung in nationales Recht

müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Akkus/Batterien:

Lithium-Ionen:

Bitte beachten Sie die Hinweise im Abschnitt
