SR30015 - Aspiradora ROYAL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aspirador trineo sin bolsa
Marca	ROYAL
Modelo	SR30015
Potencia	1200 W
Capacidad del depósito	2 L
Filtración	Filtro HEPA lavable
Alcance	8 m
Nivel de ruido	78 dB(A)
Peso	4,5 kg
Dimensiones (L x A x Al)	30 x 25 x 40 cm
Alimentación	Red, 220-240 V, 50/60 Hz
Longitud del cable	6 m
Tipo de suelo	Suelos duros y alfombras
Accesorios incluidos	Boquilla plana, cepillo redondo, adaptador para muebles
Mantenimiento	Vaciar el depósito después de cada uso, lavar el filtro cada 3 meses
Seguridad	Parada automática en caso de sobrecalentamiento
Piezas de repuesto	Filtros, depósito, cepillos disponibles en el sitio web del fabricante
Reparabilidad	Índice de reparabilidad: 7,2/10

Preguntas frecuentes - SR30015 ROYAL

¿Cómo vaciar el depósito del aspirador ROYAL SR30015?

Desenchufe el aparato, presione el botón de desbloqueo del depósito, vacíe su contenido en una basura, luego vuelva a colocarlo hasta que haga clic.

¿Con qué frecuencia debo lavar el filtro HEPA?

Lave el filtro HEPA con agua tibia cada 3 meses, y déjelo secar completamente 24 horas antes de volver a colocarlo.

¿Qué hacer si el aspirador pierde succión?

Verifique que el depósito no esté lleno, que el filtro no esté obstruido y que no haya obstrucciones en el tubo o el cepillo.

¿Cómo limpiar el cepillo principal?

Retire el cepillo desbloqueando los pestillos laterales, quite los cabellos e hilos con tijeras, luego vuelva a colocarlo.

¿Puedo usar el aspirador en pisos de madera?

Sí, es adecuado para suelos duros. Use la posición 'suelo duro' en el cepillo para evitar rayones.

El cable de alimentación no se enrolla, ¿qué hago?

Desenchufe el aparato, tire suavemente del cable para verificar que no esté atascado, luego presione el pedal de enrollamiento. Si persiste, contacte al servicio técnico.

¿Dónde encontrar bolsas o filtros de repuesto?

Los filtros y depósitos están disponibles en el sitio web oficial de ROYAL o en distribuidores autorizados. Consulte el modelo SR30015.

El aspirador se detiene repentinamente, ¿qué hago?

Es normal en caso de sobrecalentamiento. Apáguelo, desenchúfelo y déjelo enfriar 30 minutos antes de reiniciarlo.

¿Cómo reemplazar el filtro HEPA?

Abra el compartimento del filtro, retire el filtro antiguo, inserte el nuevo respetando la dirección de montaje, luego cierre.

¿Cuál es el nivel de ruido de este aspirador?

El nivel de ruido es de aproximadamente 78 dB(A), similar al de un aspirador estándar.

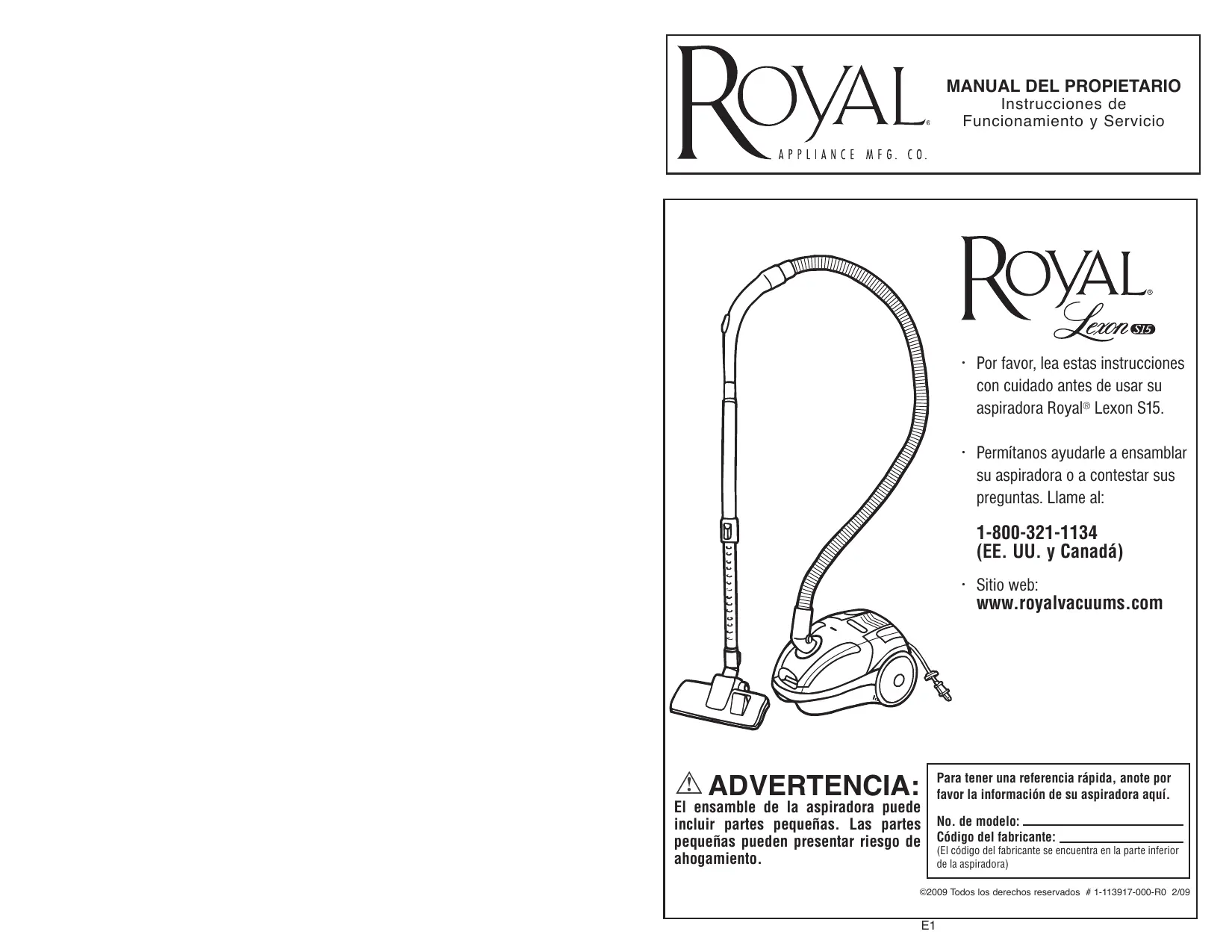

MANUAL DE USUARIO SR30015 ROYAL

en ne nnnnne ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene enee

epnne nnnn nee eae ene eae ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene ene enee

(48L-2E008 L) NVEETNEINNNEIENVVA EVAIEAIEAESEESEEEDdVaNO

• Por favor, lea estas instrucciones con cuidado antes de usar su aspiradora Royal® Lexon S15.
• Permitanos ayudarle a ensamblar su aspiradora o a contestar sus preguntas. Llame al:

1-800-321-1134

(EE. UU. y Canadá)

• Sitio web:

El ensamble de la aspiradora puede incluir partes pequeñas. Las partes pequeñas peuvent presentar riesgo de ahogamente.

Para tener una referencia rápida, anote por favor la información de su aspiradora ahora.

No. de modelo:

(El número del fabricante se encuesta en la parte inferior de la aspiradora)

INFORMACION PARA EL CONSUMIDOR

• ESTA ASPIRADORA PARA ALFOMBRAS ESTÁ DISEÑADA PARA USO DOMÉSTICO.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Cuando use un electrodométrico se deben seguir siempre las precauciones tíbasicas, incluyendo las siguientes:

• ADVERTENCIA: ESTÉ PRODUCTO CONTIENE SUSTANCIAS QUÍMICAS RECONOCIDAS POR EL ESTADO DE CALIFORNIA COMO CAUSANTES DE CÁNCER, ANOMALías CONGENITAS O DANOS REPRODUCTIVOS. LÁVESE LAS MANOS DESPUÉS DE USAR EL PRODUCTO.

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR Este APARATO.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO, CHOQUE ELECTRICO O LESIONES:

• No deje el aparato sin supervisión cuando está enchufado. Desenchúfelo de la toma de corriente cuando no lo está usingo y antes de limparlro o darle mantenimiento.
• No lo utilise en exteriores o en superficies mojadas.
• No permitted that use as much as possible. Ponga mucha atencion when lo use un nio o quando se use circa de nios.
• Uselo solamente como se indica en este manual. Use solamente los accesos recomendados por el fabricante.
• No use este aparato con un cordón o enchufe dañado. Si el aparato no está的功能ando adecuadamente, se dejo caer, se dañó, se dejo a la intemperie, o se dejo caer bajo del agua, levelo a un centro de servicios.
• No tire del cordón electrico ni transporte el aparato tómandolo del cordón electrico, no utilise el cordón electrico como asa, no ciderre la puerta sobre el cordón electrico, ni tire del本身就是 alrededor de esquinas o rebordes agudos. No pase el aparato sobre el cordón electrico. Mantenga el cordón electrico lejos de superficies calientes.
• No desconecte el aparato tirando del cordón electrico. Para desconectarlo, tome la clavija, no el cordón electrico.
• No tome la clavija o el aparato con las manos mojadas.
• No Coloque objetivos en las aperture. No lo use con una aperture bloqueada; manténgalo libre de polvo, pelusa,leo yequalquiercosa quecoulda reducir el flujo de aire.
• Mantenga lejos de las aperturas y partes moviles elleo, ropasuelta, dedos y todas las partes del cuerpo.
• Aquege todos los controlles antes de desconectar.

GUIA DE SOLUTION DE PROBLEMAS

ADVERTENCIA: PARA REDUCIR EL RIESGO DE LESIONES PERSONALES, DESCONECTE ANTES DE DAR SERVICIO.

Problema	Posibles Causas	Solutaciones Posibles
La aspiradora no funciona	1. El cordón eletrico no está bien connectado en la toma de corriente. 2. Se quemó el fusible o se disparó el disyuntor de su hogar. 3. Necesita servicios. 4. El protectorístico apagó la aspiradora debido a temperatas altas en el motor.	1. Conecte el cordón eletrico con firmeza. 2. Revise el fusible o el interruptor en casa. Reemplace el fusible/reajuste el disyuntor de su hogar. 3. Lleve la aspiradora al centro de servicios o llame al 1-800-321-1134. 4. Revise la parte inferior de las instrucciones de seguridad - Pág. E3 O llame al 1-800-321-1134.
La aspiradora no aspira o la succion es muy débil	1. La sola no está instalada correctamente. 2. Bolsa llena. 3. Está tapada la boquilla / el paso de polvo de la manguera. 4. Filtro tapado.	1. Revise la forma de retiro y reemplazo de la sola - Pág. E8. 2. Reemplace la sola - Pág. E8. 3. Retire la cubierta de la boquilla de la base, retire la obstrucción O retire la manguera; retire la obstrucción. 4. Limpie o reemplace el filtro. Pág. E9.
El polvo sale de la aspiradora	1. Bolsa llena. 2. La sola no está instalada correctamente. 3. La manguera no está instalada correctamente.	1. Revise la forma de retiro y reemplazo de la sola - Pág. E8. 2. Revise la forma de retiro y reemplazo de la sola - Pág. E8. 3. Revise la instalación de la manguera - Pág. E6.
Los accesos de la aspiradora no funciona	1. Manguera tapada. 2. La entrada de la manguera está tapada. 3. Bolsa llena. 4. Filtro tapado.	1. Retire la manguera y los accesos; retire la obstrucción - Pág. E6. 2. Retire la manguera y limpie la entrada - Pág. E6. 3. Reemplace la sola - Pág. E8. 4. Limpie o reemplace el filtro. - Pág. E9.

CUALQUIER OTRO SERVICIO DEBERÁ SER EFFECTUADO POR UN REPRESENTANTE DE SERVICIO AUTORIZADO

PARA ENCONTRAR A UN DISTRIBUTOR CERCANO A SU DOMICILIO, VISITE NUESTRO SITIO WEB EN

En caso de necessitar más afecta, vea en las Páginas Amarillas para encontrar a un Distribuidor Autorizo Royal®. Los costos de transporte hacía y desde el situ de reparación serán pagados por el propietario. Las partes de replyo realizadas en esta unidad son de reemplazo fácil y está disponible a工程技术 de un Distribuidor Autorizo Royal® o en otheras tiendas. Siempre identifique su aspiradora por medio del número de modelos y el número de fabricacion cuando pida informacion u ordene partes de replyost. (El numero de modelo aparece en el fondo de la aspiradora.)

• No aspire objetos que estén quemándose o emitiendo homo, tales como cigarrillos, cerillos o cenizas calientes.
• Sostenga la clavija cuando está rebobinando el cordón electrico. No permitita que la clavija se golpee durante el rebobinado.
• No aspire objetos que estén quemándose o emitiendo homo, tales como cigarrillos, cerillos o cenizas calientes.
• No use la aspiradora sin tener en su situ lo balsa y los filtros.

GUARDE ESTAS INSTRUCCIONES

ADVERTENCIA: Para reducir el riego deCHOque electrico, este aparato tiene una clavija polarizada (una hoja es mas ancha que la other.) Este clavija encajarre en una toma de corriente polarizada de una manera solamente. Si la clavija no encaja totalmente en la toma de corriente, invierta la clavija. Si aun no encaja,pongase en contacto con un electricista calificado para instalar la toma de corriente apropiada. No modifie la clavija de ninguna manera.

Esta aspiradora contiene un dispositivo de proteccion termica que apagarde forma automatica el motor si se presentan temperatas anormalmente altas en el motor. Si el protector termico se activa, colque el interruptor principal en posicion de apagado y desconnecte la aspiradora. Inspeccionla descarga, la entrada, la manguera, el contentedor para polvo, y el filtro secundario por si hubiera atascos. Aproximamente despues de 30 instantos, el motor se habra entriado y la aspiradora estara lista para ser usada. NOTE: La aspiradora deben permanecer disconnectada durante el periodo de enfiambre de 30 minutos.

FELICITACIONES

Usted es ahora el orgulioso propietario de una aspiradora Lexon S15 de Royal®. Confiamos en que sunea adquisión le ofrecerá muchos años de satisfacción.

Estamos muy orgullosos de nuestros productos y esperamos que usted está igualmente satisfecho con su calidad y rendimiento.

Gracias por su apoyo a los productos Royal.
Visite nuestro situ web en www.royalvacuums.com.

INDICE

Instrucciones de seguidad.. Paginas E2 & E3

Descripción de las caracteristicas . Págrina E5

Cómo ensambar. Página E6

Instalación de la manguera...... Págrina E6

Instalación de los accesos...... Págrina E6

Cómo funciona . Págrina E7

Para reducir la succion . Pagina E7

Bolsa:retiro y reemplazo . Pagina E8

Filtro:retiro y reemplazo.. Pagina E9

Almacenamento. Pagina E9

Guía de colución de problemas...... Págrina E10

GARANTÍA LIMITADA

Al consumidor, Royal Appliance Mfg. Co. le garantiza que esta aspiradora noiene defectos ni de material ni de mano deoba. La garantía comienza en la Fecha de compra original y se extiende por 2 años. Guarde su recibo de compra original para hacer正值 el inizio del periodo de garantía.

En caso de que la aspiradora mueste algo defecto Dentro del periodo de garantia, reparamos o reemplazaramos de眼看er parte defectuosa. Laquina completa debe ser enviada con porto pagado a qualquer Estacion Autorizada ROYAL de Ventas y Servicio de Garantia. Por favor, incluya una descripcion completa del problema, fecha de compra, copia del recibo de compra original y su nombre, domicilio y numero de téléphone. Si no se encauna cerca de una Estacion de Garantia, llama a la fabrica para pedir assistencia en los EE. UU. y Canada: 1-800-321-1134. Use solamente partes de repuestos genuinas Royal.

La garantía no incluye el desgaste anormal, daño como resultado de un accidente o del uso no adecuado de la aspiradora.Esta garantía no cubre los cepillos, bandas planas, bolas, filtros ni focos. esta garantía no cubre reparaciones no autorizadas.Esta garantía le confiere derechos legales espécificos y podra haberthers derechos también. (Los除外ereschos varian de un estado a othern en los EE. UU.)

RETIRO Y REEMPLAZO DEL FILTRO

FILTRO DE DESCARGA:

ADVERTENCIA: PARA REDUCIR EL RIESGO DE LESIONES CAUSADAS POR LAS PARTES MOVILES, DESCONECTE LA ASPIRADORA ANTES DE DAR SERVICIO.

Para el filtro de reemplazo (No. de Parte 1-RY3580-000) por favor llame al 1-800-321-1134 o visite www.royalvacuums.com para localizar al distribuidor más cercano a usted.

NOTA: Inspeccione periodicamente el filto y c的身体o cuando sea necessario.

1. Oprima el botón de liberación de la cubierta del filto y levántela.
2. Retire el filtro y reemplácelo con el nuevo.
3. Vuelva a colocar la tapa alineando las lenguetas y presionando la tapa hacía abajo hasta que quede fija en su lugar.

Diagrama 1 Retire el filtro de descarga viejo y reemplacelo con el nuevo.

FILTRO DE LA CAMARA:

ADVERTENCIA: PARA REDUCIR EL RIESGO DE LESIONES CAUSADAS POR LAS PARTES MOVIS DESCONECTE LA ASPIRADORA ANTES DE DAR SERVICIO.

Para el filtró de reemplazo (No. de Parte 1-RY3570-000) por favor llame al 1-800-321-1134 o visite www.royalvacuums.com para localizar al distribuidor más cercano a usted.

NOTA: Inspeccione periodicoamente el filtro y Cambielo cuando sea necessitieso. El filtró de laamera de la bolsa está ubicado a bajo de la aspiradora, detrás de la bolsa de papel.

1. Abra la cubierta frontal.
2. Retire la casa de la bolsa con la Bolsa de papel en la unidad.
3. Presione hacía abajo y tire del portafiltrodaughter de los rieles de la casa.
4. Retire el filtro de descarga viejo y reemplácelo con el nuevo.
5. Vuelva a colocar la jaula del filtro en las guías de la jaula y presiónela en su lugar.

Diagrama 1 Retire el filtro de la-camera viejo y reemplacelo con el nuevo.

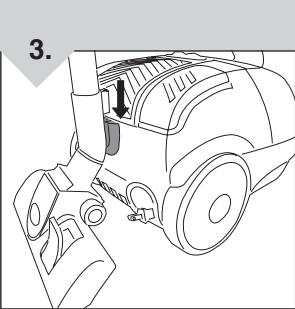

ALMACENAMIENTO

ALMACENAMIENTO:

1. Para apagar la�性, presione nuevomente el botón de encendido (Diagrama 1).
2. Desconecte la clavija de la toma de corriente de la pared.
3. Para guardar automaticallye el cordon electrico en su compartimiento, sujeete la clavija y presione el boton de rebobinado hasta que el cordón está Completely rebobinado (Diagrama 1).
4. Al guardar la unidad, los accesos你能 acoplarse a la unidad (Diagrama 2).
5. Para guardar en posicion horizontal, retraiga el tubo telescopico a su posicion de almacenamento. Cologue la boquilla para moquetas/tapetes en el extremo del tubo telescopico. Alinee el gancho de almacenamento de la boquilla para moquetas/tapetes con la ranura sobre la parte posterior de la aspiradora, presione hacer abajo para guardar (Diagrama 3).
6. Para guardar la aspiradora en posicion vertical, colóquela sobre el extremo y alinee el gancho de almacenimiento de la boquilla para moquetas/tapetes con la ranura sobre la parte inferior de la aspiradora y presione hacía abajo.

Diagrama 1 Presione el boton de rebobinado del cordón eletrico para guardarlo.

Diagrama 2 Acomode los accesorios en la misma unidad para guardarla.

RETIRO Y REEMPLAZO DE LA BOLS A

RETIRO DE LA BOLSA:

ADVERTENCIA: PARA REDUCIR EL RIESGO DE LESIONES CAUSADAS POR LAS PARTES MOVILES, DESCONECTE LA ASPIRadora ANTES DE DAR SERVICIO.

1. Cuando el indicator de bolsa completa se vuelteamarillo, debe reemplazar la Bolsa.
2. Para retirar la manguera, haha en los 2 botones que estan en su extremo y tire hacía arriba.
3. Presione el botón ubicado en la tapa delantera y tire hacía arriba (Diagrama 1).
4. Tire de la CAMERA de plastico para sacar la CAMERA de la bolsa, incluyendo la bolsa (Diagrama 2).
5. Quite la salsa llena de la camaríaHCIendo presion en la palanca de liberacion (bisagra) de la camaría de la salsa (Diagrama 3).

2.

Diagrama 2

Diagrama 1

Presione el botón y tire de la tapa delantera hacía arriba.

Levante la-camera de la sola.

REEMPLAZO DE LA BOLSA:

TIPO DE BOLSAA: V

No. de Parte 1-RY3590-000

1. Coloque una bolsa nuevo en la camará de la Bolsa insertingdo la porción del collar de la Bolsa que indica "THIS SIDE DOWN" (ESTE LADO HACIA ABAJO) en las guías de la Bolsa (Diagrama 1).Asegúrela en su lugar trabajo el collar de la Bolsa debajo de la palanca de liberación (bisagra).
2. Para volver a colocar laámara de la bolsa con la Bolsa en la aspiradora,deslice la lengueta grande de laámara de la Bolsa en las guas de laámara (Diagrama 2).
3. Cierre la cubierta frontal.
   NOTA: La cubierta no se podrá cerrar si la bolsa no está instalada correctamente.
4. Antes de volver a conectar la manguera, asegürese de que la aperture de la entrada de la Bolsa esté alineada correctamente con la aperture en la UXencia de la manguera (Diagrama 3).
5. Reconecte la manguera.

1.

2.

Diagrama 2

Diagrama 1

Vuelva a colocar la salsa en la camara.

Vuelva a colocar laamera de la sola con la sola en las guías de laamera.

3.
CORRECTO

INCORRECTO
Diagrama 3

Asegürese de que la aperture de la Bolsa está alineada correctamente con la aperture en la connexion de la manguera.

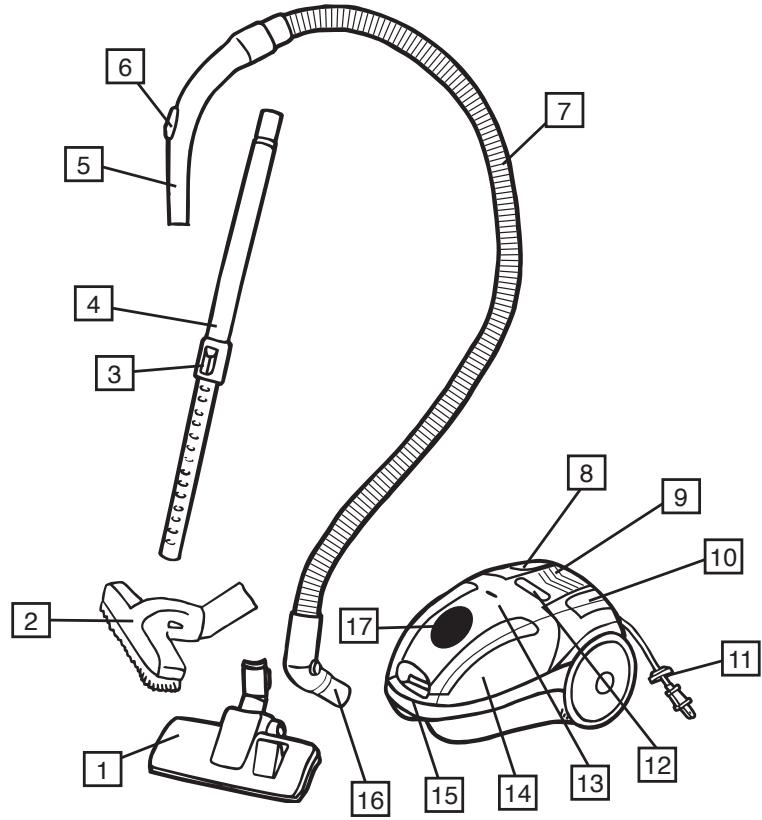

CHARACTERISTICAS

ACCESORIOS

1. Boquilla para alfombra y tapete
2. Cepillo para piso descubierto
3. Botón de liberación de la lanza
4. Lanza telescópica
5. Asa
6. Guía de deslizamente del flujo de aire
7. Manguera
8. Rebobinado automatico del Cordonélectrico
9. Filtro de descarga
10. Botón de encendido
11. Cordonélectrico

12. Control de succion

13. Indicador de bolsa Ilena

14. Cubierta frontal
15. Asa de transporte
16. Conexión de la manguera
17. Entrada de connexion de la manguera

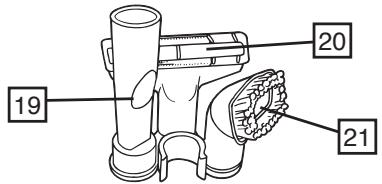

ACGESORIOS

1. Conteditor de accesorios
2. Accesorio para hendiduras
3. Accesorio para tapiceria
4. Cepillo para polvo

CÓM O ENSAMBLAR

INSTALACION DE LA MANGUERA:

ADVERTENCIA: PARA REDUCIR EL RIESGO DE LESIONES, DESCONECTE LA ASPIRADORA ANTES DE RETIRAR O INSTALAR LA MANGUERA.

1. Inserte la manguera hacer presión hasta asegurarla en su situó (Diagrama 1).

Diagrama 1 Inserte la manguera hacer presión hasta asegurarla en su situ.

INSTALACION DE LOS ACCESORIOS

1. La manguera puede usarse sola o con manyas combinaciones de lanzas y accesorios
2. Los accesos se encontraran empacados por分开ar en la caja. Para guardarlos en la unidad, enganche el contentedor de accesos en la lanza y deslice los accesos en sus respectivos Lugares (Diagrama 1).
3. Elija cualesiera de los utiles accesorios para satisfacer sus differentes necessities de

limpieza. Luego simplemente empújelo con firmeza en el extremo de la lanza o manguera hasta asegurarlo en su situ (Diagrama 2).

1. Para qitar el accesorio, tire suavamente. Puede girar un poco el accesorio de un lado a otro para poder retirarlo más fácilmente.

Diagrama 1

Haciendo presión, colocque los accesos en su lugar en el conteditor de accesorios.

2.
Diagrama 2

Simplemente empuje los accesos en el extremo de la lanza o manguera hasta asegurarlos.

CÓMO FUNCIONA

CÓMo FUNCIONA

1. Conecte el tubo telescópico de metal a la empañadura de la manguera. Extienda la longitud presionando el botón de liberación hacía abajo y tirando la sección inferior del tubo hacía afuera (Diagrama 1).
2. Empujé el extremo abierto del tubo bajo de la boquilla de limpieza deseada (boquilla para moquetas/tapetes, cepillo o accesorio para sueños sin moqueta).

a. Limpieza de moquetas/ tapetes: conecte la boquilla para moquetas/tapetes y selecciona la posicion del espesor en bajo o alto.
b. Limpieza de sueños sin moqueta: conecte el cepillo para sueños sin moqueta y usolo.

1. Retire el cordón electrico de su lugar de almacenimiento y enchufelo en una toma de corriente.
2. Empujé el botón de encendido para encender launities (Diagrama 2).

1.
Diagrama 1 Connecte la lanza metalica en la manguera y extiendala a la longitud desireada.

2.
Diagrama 2

Empujé el interruptor de encendido para encender laiedad.

PARA REDUCIR LA SUCCION:

NOTA: Para limpiar cortinas, tapetes uOthers articulos suellos, es possible que necesse reducir la suc tion para evaporar aspirar el articulo dentro del accesorio de limpieza.

1. Deslice el dial del control de succion hasta alcantar laccion deseada (Diagrama 1).
2. Para reducir la succion aun mas, deslice la corredera de flujo de aire que se encontrar sobre la empuinadura hasta alcanzar la succion deseada (Diagrama 2).

1.
Diagrama 1 Deslce el dial del control de suc tion hasta alcantar la succion deseada.

2.
Diagrama 2

Para reducir aún más la succion, mueva la guía de deslizamente del flujo de aire.
