Tipo de producto	Mueble TV con soporte mural integrado
Marca	SANUS
Modelo	PLATINUM FURNITURE FLAT PANEL TV STAND-PFFP2
Compatibilidad TV	Pantallas planas de 30 a 50 pulgadas
Capacidad de carga máxima	59 kg
Materiales	Acero, vidrio templado, plástico
Número de estantes de vidrio	2 estantes de vidrio incluidos
Tipo de montaje	De pie, columna central con soporte de fijación deslizante
Montaje requerido	Sí, herramienta incluida (llave Allen)
Altura ajustable	Sí, el soporte de fijación puede deslizarse sobre la columna
Fijación de seguridad	Pernos de seguridad para bloquear el televisor
Mantenimiento	Limpiar con un paño suave y seco. Evitar productos abrasivos.
Seguridad	No exceder la carga máxima. Usar los pernos de seguridad proporcionados.
Piezas de repuesto	Disponibles bajo pedido al servicio al cliente Sanus Systems
Servicio al cliente (Estados Unidos)	1-800-359-5520
Servicio al cliente (Europa)	31 (0) 20 5708938
Sitio web	www.sanus.com

Preguntas frecuentes - PLATINUM FURNITURE FLAT PANEL TV STAND-PFFP2 SANUS

¿Qué televisores son compatibles con este mueble?

El mueble está diseñado para televisores de pantalla plana de 30 a 50 pulgadas. Asegúrese de que el peso no supere los 59 kg y que el estándar VESA sea compatible (tornillos incluidos para M4, M5, M6, M8).

¿Cuál es la capacidad máxima de peso?

El soporte puede sostener un televisor de hasta 59 kg. Nunca exceda este límite para evitar cualquier riesgo de vuelco.

¿Qué herramientas son necesarias para el montaje?

Se necesitan una llave Allen (incluida) y un destornillador de estrella. Todos los tornillos y arandelas están incluidos en la caja.

¿Cómo fijar la columna a la base?

Use los pernos M12x40 (delantero) y M8x35 (trasero) con las arandelas correspondientes. Apriete los pernos M12 con una llave y los M8 con un destornillador de estrella. Inserte también dos pernos M6x20 en la parte trasera.

¿Cómo instalar los estantes de vidrio?

Coloque la arandela para estante de vidrio sobre el estante, deslice el conjunto en el soporte para estante, luego fije con los tornillos Allen 1/4-20 y las arandelas de plástico. Apriete firmemente para estabilizar el estante.

¿Cómo montar los soportes del monitor en el televisor?

Determine el diámetro de tornillo adecuado (M4, M5, M6 o M8) probándolos a mano. Use las arandelas de seguridad y arandelas correspondientes, luego atornille en los insertos roscados del televisor. Para pantallas curvas, use separadores.

¿Cómo fijar el televisor en el soporte de fijación?

Enganche los soportes del monitor en el soporte de fijación, luego inserte los pernos de seguridad en los agujeros roscados en la parte inferior de los soportes. Apriete los pernos para que se apoyen en la parte trasera del soporte de fijación.

¿Cómo ajustar la altura del televisor?

El soporte de fijación puede deslizarse sobre la columna. Afloje los tornillos Allen M8 del soporte de fijación, deslice a la altura deseada, luego vuelva a apretar. Asegúrese de que el soporte esté bien fijado antes de colgar el televisor.

¿Cómo limpiar y mantener el mueble?

Use un paño suave y seco para quitar el polvo. Para los estantes de vidrio, se puede usar un limpiador de vidrios no abrasivo. Evite cualquier producto químico agresivo que pueda dañar el acabado.

¿Dónde encontrar piezas de repuesto?

Contacte al servicio al cliente de Sanus Systems al 1-800-359-5520 (Estados Unidos) o al 31 (0) 20 5708938 (Europa). Las piezas de repuesto se envían directamente para productos comprados en un distribuidor autorizado.

MANUAL DE USUARIO PLATINUM FURNITURE FLAT PANEL TV STAND-PFFP2 SANUS

LA UNión DE FORMAY FUNCION

Instrucciones de ensamblaje del mueble Platinum de Sanus Systems modelo: PFFP2

Gracias por elegir el mueble Platinum de Sanus Systems. El modelo PFFP2 ha sido Diseñado para soportar un telesor con pantalla plana de 30 a 50 pulgadas y un peso de hasta 59kg . Si Tiene preguntas con Respecto a este u otros productos de Sanus Systems, llámenos al 800.359.5520 (en EE.UU.) o al 31 (0) 20 5708938 (en Europa). Internacional nosgue visitar en是我国 situou www.sanus.com. Nuestros representantes del service de atencion al cliente le ayudar an Opportunity con qualquer duda que teng a relacion con el ensamblaje o las piezas que falten. Revise los productos cuidadosamente para asegurar de que no falte ninguna pieza ni esten defectuosas. Nunca use piezas defectuasas. Las piezas de repuestos para los productos comprados a工程技术 de un distribuidor autorizzato se enviaran directamente austed. Llame a Sanus Systems antes de devolver los productos a la tienda donte los compró.

Herramentas necessities: Juego de llaves macho o inglesas, destornillador Phillips

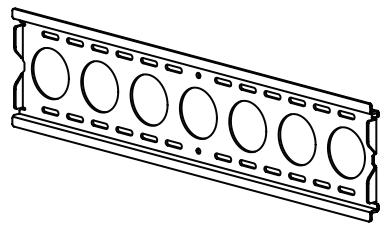

Piezas: Algunas piezas no se muestran a la misma escala*

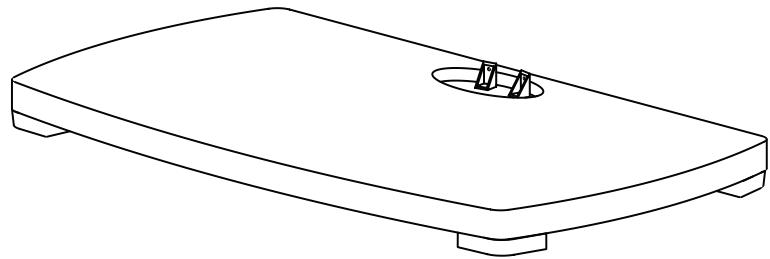

(1) Base - a

(1) Repisa grande de vidrio - c

(1) Soporte correcho del monitor - e

(1) Repisa(PC)pequeña de vidrio -d
(1) Soporte izquierdo del monitor - f

(2) Espaciador del soporte para pared - i
(2) Tapa del soporte de repisa - m

(2) Placa de repisa - j
(2) Soporte de repisa - k
(1) Tapa superior - n*

Tornillería: toda la tornilleria se muestra a時間 real

(2) Perno M6 x 20 - o

(2) Perno M8 x 35 - p

(2) Perno de seguridad - t

(8) Arandela M8 - u

(6) Arandela elástica - v

(4) Arandela de plástico - w

(2) Arandela M12 - x

Tornillería para instalación del TV:

(4) Perno M4 x 12 - y

(4) Arandela de seguidad M4 - gg

(4) Arandela de seguridad M5 - hh

(4) Arandela de seguridad M6 - ii

(4) Arandela de seguidad M8 - jj

(8) Arandela M4/M5 - kk

(4) Arandela M6/M8 - 11

(4) Espaciador M4/M5 - mm

(4) Espaciador M6/M8 - nn

Paso 1: Fijación del pilar a la base

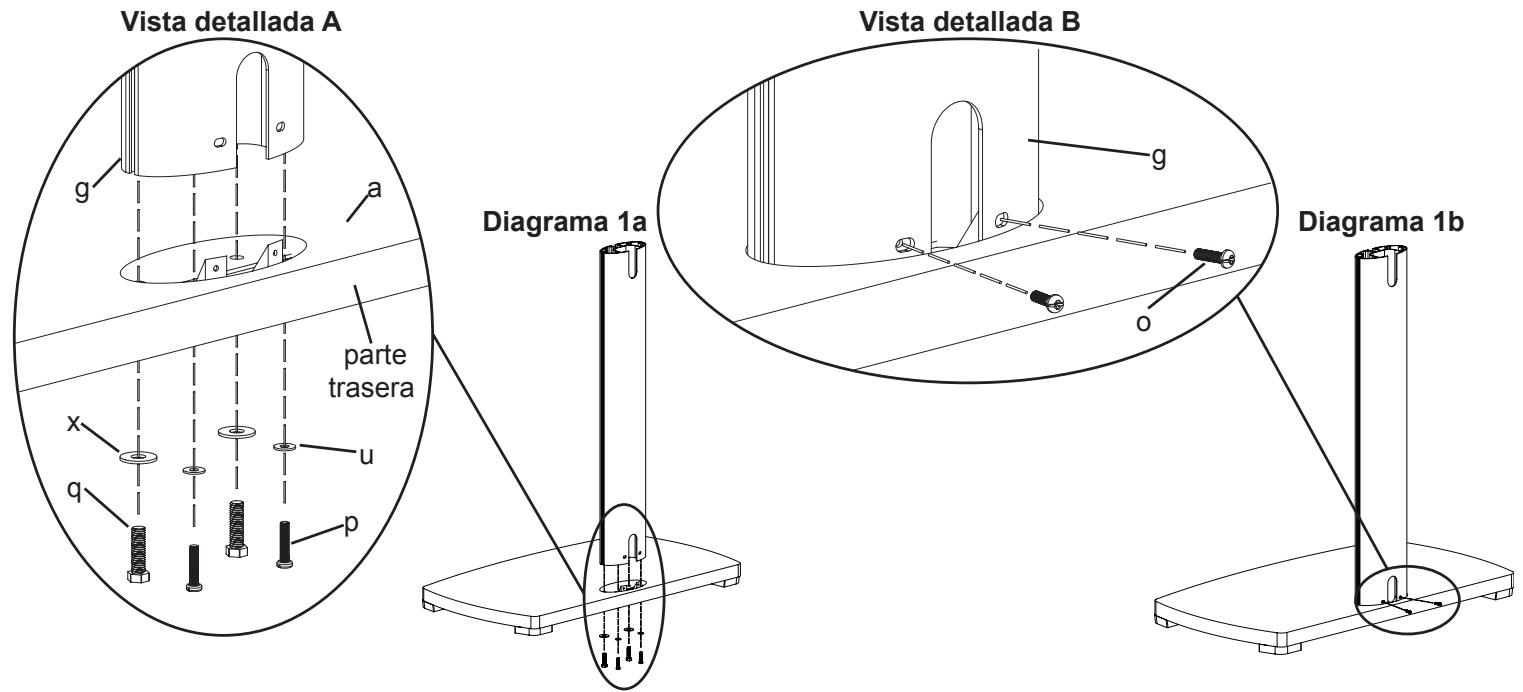

Para acoplar el pilar (g) a la base (a), pase cada uno de los pernos M12 x 40 (q) por una arandela M12 (x) y cada uno de los pernos M8 x 35 (p) por una arandela M8 (u). Luego enrosque cada uno de los pernos al pilar a工程技术 de la base, como se ilustra en el diagrama 1a. Los pernos M12 x 40 deben enroscarse en los dos agujeros delanteros del pilar y los pernos M8 x 35 en los dos agujeros traseros. Apriete los pernos M12 x 40 con una llave inglesia y los pernos M8 x 35 con un destornillador Phillips. Proceda insertar dos pernos M6 x 20 (o) en los agujeros de la parte trasera del pilar como se ilustra en el diagrama 1b. Apriete los pernos M6 x 20 con un destornillador Phillips.

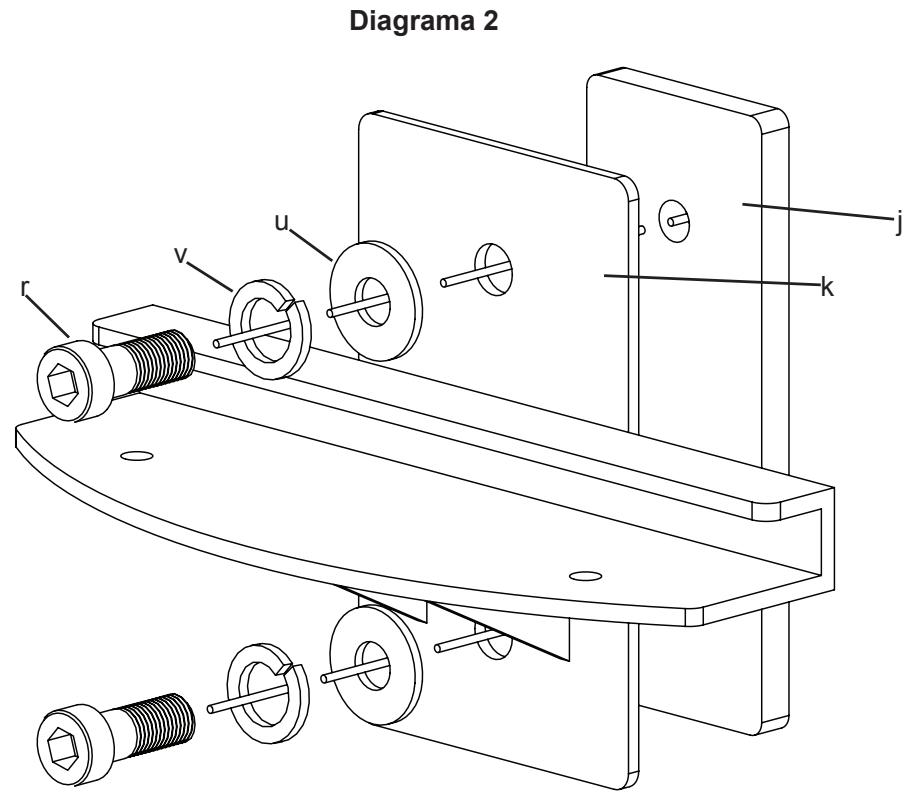

Paso 2: Instalación del soporte de la repisa

Enrosque un perno allen M8 (r) en la plac de repisa (j) a travers de una arandela elastica (v), una arandela M8 (u) y el soporte de repisa (k). Vea el diagrama 2 como afecta. Apriete ligeramente el perno allen M8 en la plac de repisa con una llave allen (oo). Deje una separacion de aproximadamente 0,3cm entre el soporte de repisa y la plac de repisa para el paso 4. Repita el proceso con el segundo soporte.

Paso 3: Instalación del soporte para pared

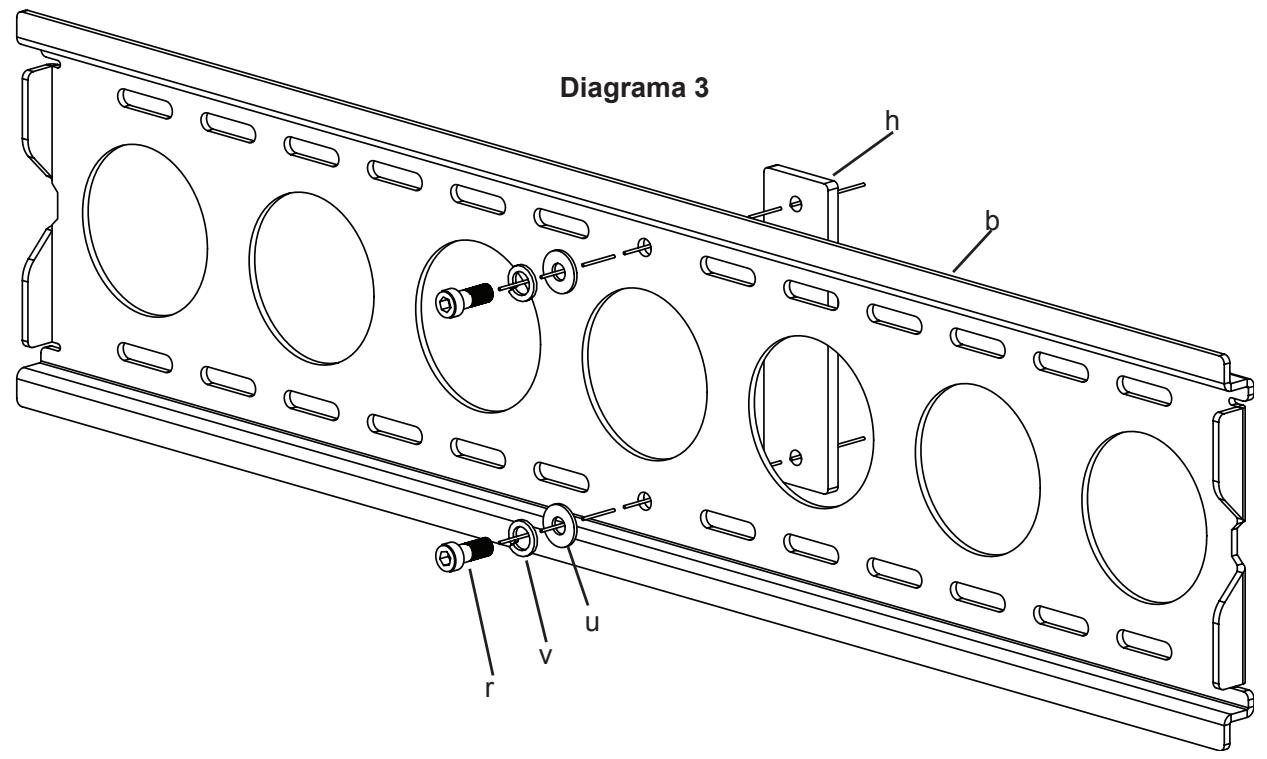

Enrosque un perno allen M8 (r) en la plac a para pared (h) a travers de una arandela elstica (v),una arandela M8 (u) y el agujero central del soporte para pared (b), como se ilustra en el diagrama 3. Apriete ligeramente el perno allen M8 en la plac para pared con una llave allen (oo). Deje una separacion de aproximamente 0,3cm entre el soporte para pared y la plac para pared para el paso 5.

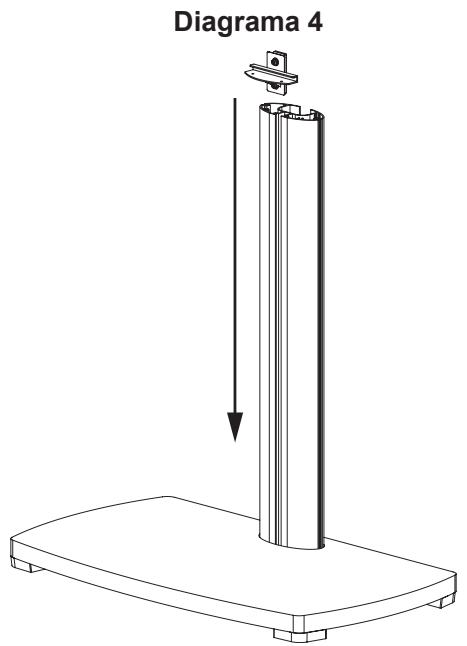

Paso 4: Adicción del soporte de repisa al pilar

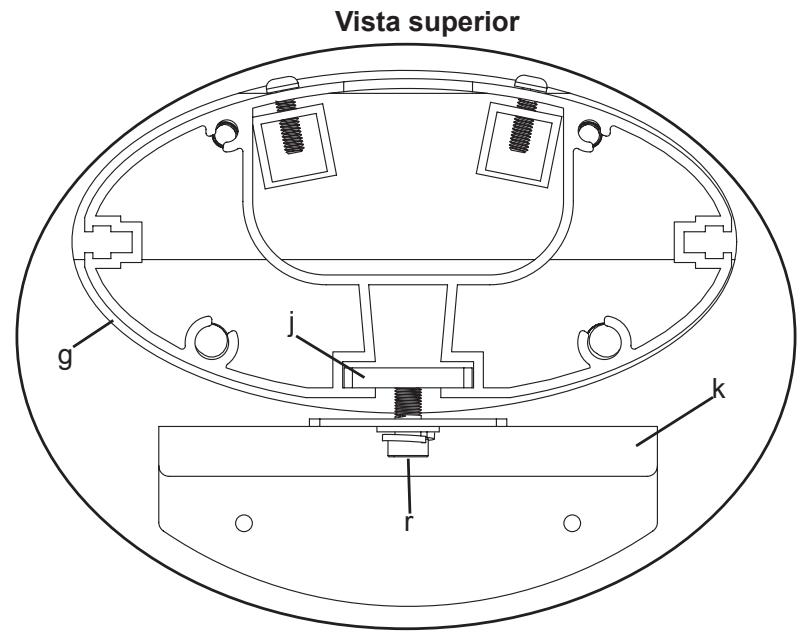

Agregue al pilar (g) el Conjunto de soporte de la repisa, para loquel deberá deslizarlo desde la parte superior hasta que alcance la posicón deseada en el pilar. Asegúrese de que la placā de repisa (j) encaje en la ranura del pilar. La vista superior del diagrama 4 le servirá de ayud. Una vez que teng a soporte de repisa en posición, proceda a apretar los pernos allen M8 (r) con una llave allen (oo) de manera que el soporte quede bien asegurado en su lugar. Repita el proceso con el segundo soporte de repisa.

Nota: Isegürese de que los pernos allen M8 estén bien aplretados!

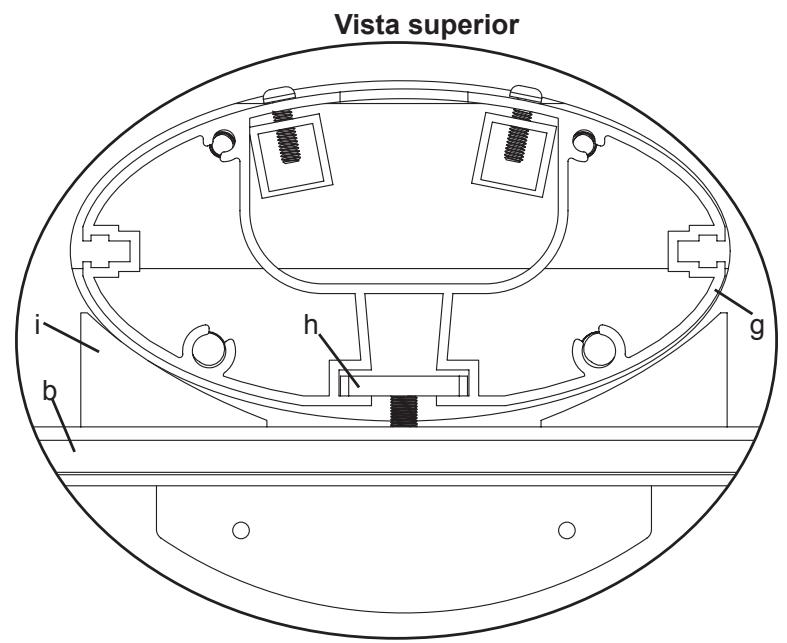

Paso 5: Adicción del soporte para pared

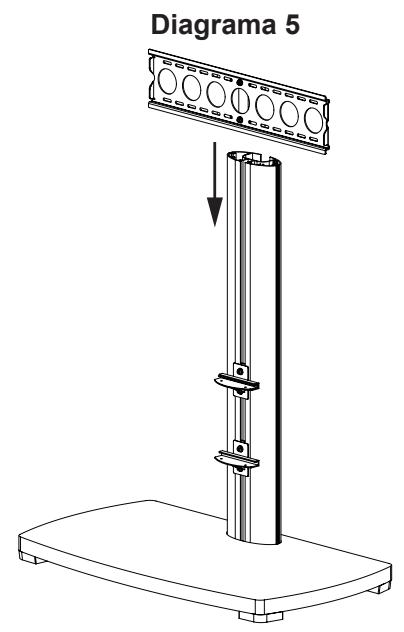

Deslice el soporte para pared hacía abajo hasta que alcance su posicion en el pilar (g). Asegúrese de que la placà para pared (h) encaja en la ranura del pilar como se ilustra en la vista superior del diagrama 5. Una vez que el soporte para pared esté en la posión deseada, apriete los pernos allen M8 (r) con una llaveAllen (oo) de manière que el soporte quede fjado al pilar. Acople al soporte (b) los espaciadores del soporte para pared (i), para loqueldefer deslizarlos desde el lateral de mannersque las pestanas de plástico encajen en los agujeros ovalados correspondientes situados en el soporte para pared. Vea la vista superior del diagrama 5. Es possible que tengue que aflojar los pernos M8 del soporte para pared a fin de que haya suficiente espacio para los espaciadores entre el soporte para pared y el pilar.

Nota: iAsegürese de que los pernos allen M8 estén bien aplretados!

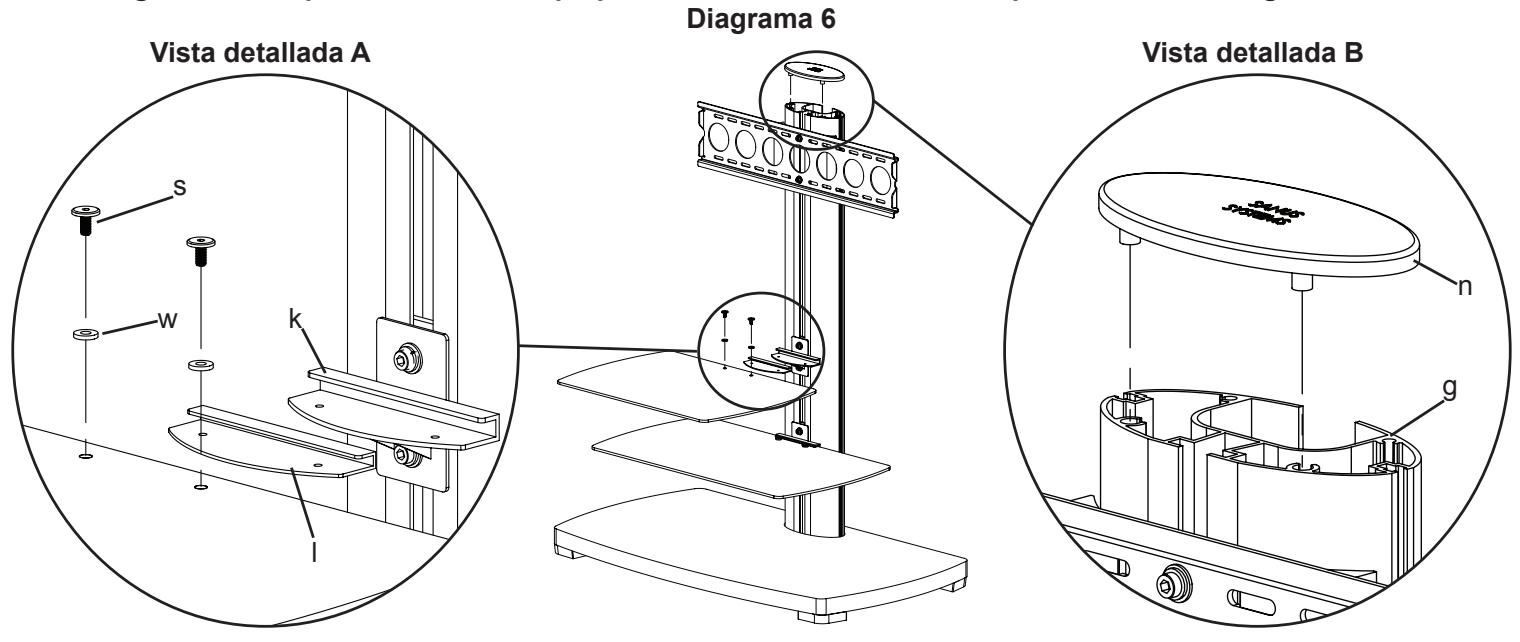

Paso 6: Adicción de las repisas de vidrio

Coja la arandela para repisa de vidrio (l) y colóquela sobre la repisa de vidrio (c, d). Asegúrese de que los agujeros de la arandela de la repisa de vidrio y la repisa de vidrio está alineados. Deslice la repisa de vidrio en el soporte de repisa (k). Enrosque cada perno allen 1/4-20 (s) en el soporte de repisa a工程技术 de una arandela de plástico (w) y la repisa de vidrio. Apriete los pernos allen 1/4-20 firmamente deforma que la repisa de vidrio quede bien asegurar al soporte de la repisa. Vea la vista detallada A del diagrama 6 como ayud. Repita el proceso con la othera repisa de vidrio.

A continuación, colque la tapa superior (n) encima del pilar (g) alineando las dos clavijas de plástico en la parte inferior de la tapa superior con el patrón correspondiente de la parte superior del pilar, como se muestra en la vista detallada B del diagrama 6. Presione la tapa superior firmamente para asegurarse de que encaja en su lugar.

Nota: En general, la repisa de vidrio más(PC) se coloca encima de la repisa de vidrio más grande.

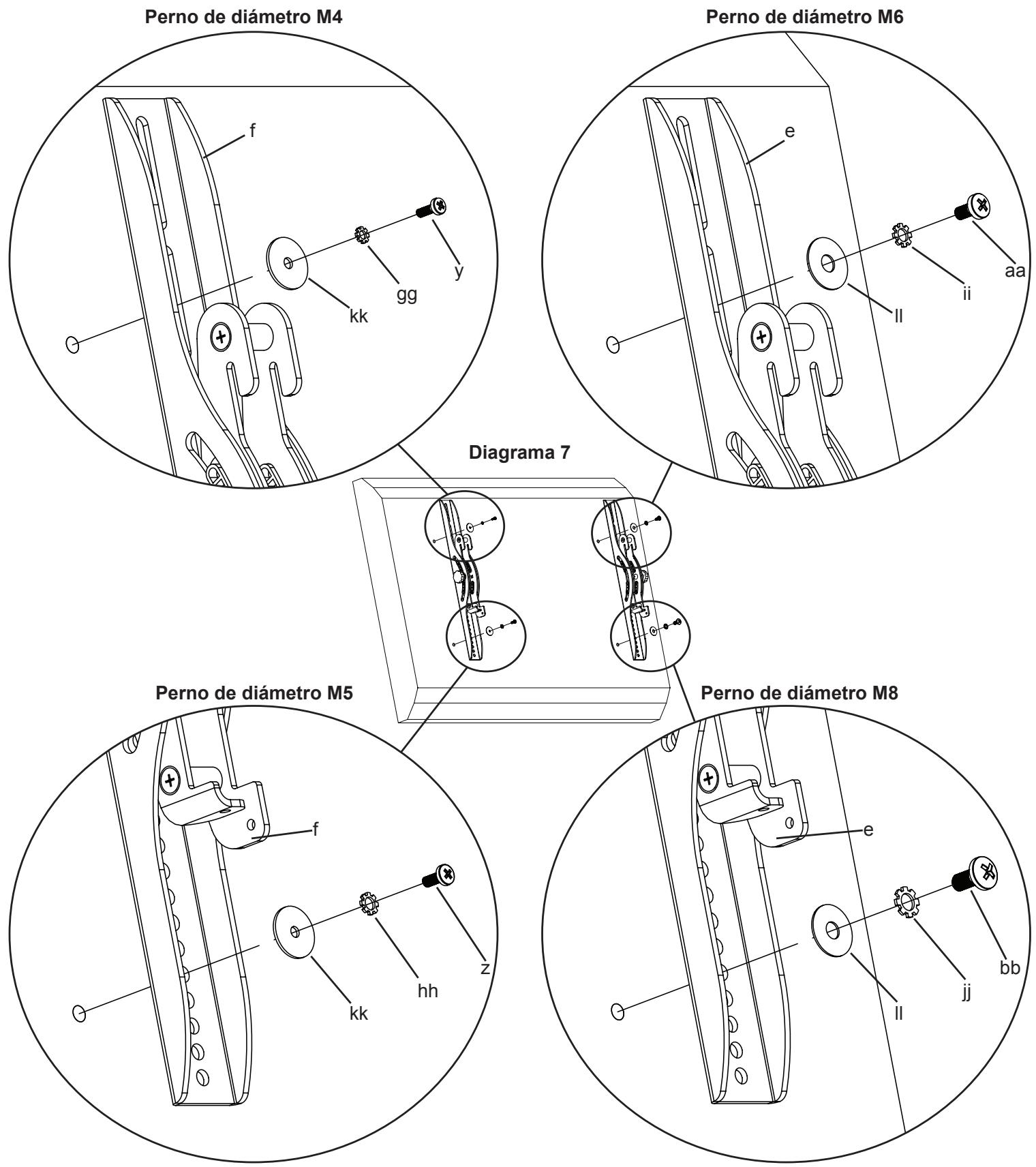

Paso 7: Instalación de los soportes del monitor para un tevisor con la parte trasera plana

Determine primo el diámetro del perno (y,z,aa,bb) que necsita el telesor. Para el dobera enroscar los pernos con la mano en el inserto roscado que se encuentra en la parte trasera del telesor. Si encountera una resistencia, detengase inmediamente! Una vez que haya determinado el diámetro correcto, vea el diagrama correspondiente mas abajo. Enrosque el perno en el telesor a trovés de la arandela de seguridad adecuada (gg,hh,ii,jj), una arandela (kk,ll) y el soporte del monitor (e,f). Asegürese de que los soportes del monitor queden centrados verticalmente y nivelados entre s. Vea el diagrama correspondiente mas abajo.

Note: Para televisores con la parte posterior curva o con una obstruccion circa del inserto roscado, vea el paso 8.

ESPÁNOL

Paso 8: Instalación de los soportes del monitor para un telesor con la parte trasera curva o con una obstruccion cerca del inserto roscado

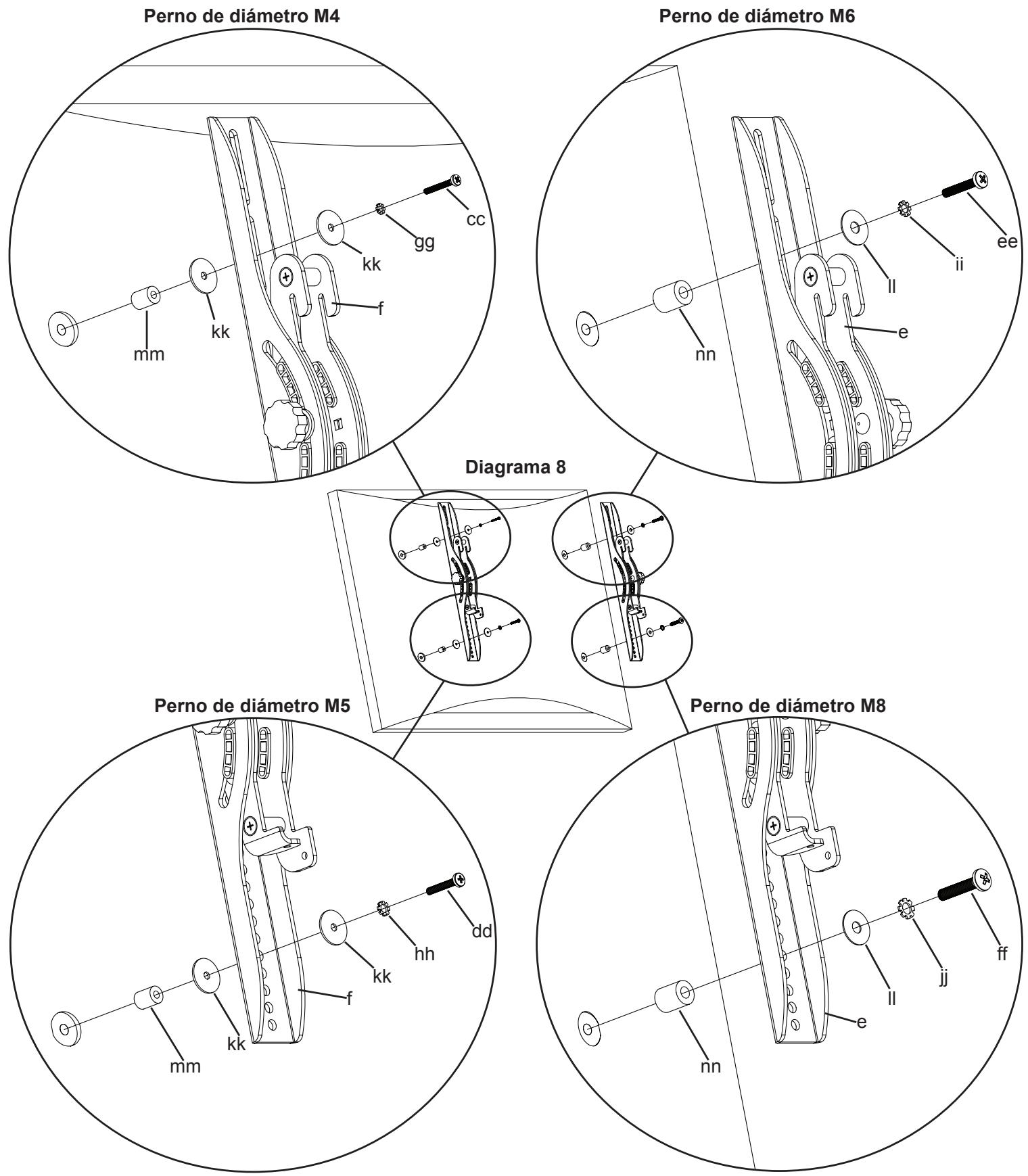

Determine primo el diametro del perno (cc,dd,ee,ff) que nécessita el teovisor. Para ello deben enroscar los pernos con la mano en el inserto roscado que se encuentra en la parte trasera del teovisor. Si enquirytra una resistencia, detengase inmediamente! Una vez que haya determinado el diametro correcto, vea el diagrama correspondiente más abajo. Enrosque el perno en el teovisor a trovés de la arandela de seguridad adecuada (gg,hh,ii,jj), una arandela (kk,ll), el soporte del monitor (e,f) y un espaciador (mm,nn). Asegürese de que los soportes del monitor queden centrados verticalmente y nivelos entre sí. Vea el diagrama correspondiente más abajo.

Paso 9: Colgado del televisor y pernos de seguidad

Advertencia: ;Se podraneanecasar dospersonaspara levantareltelevision!

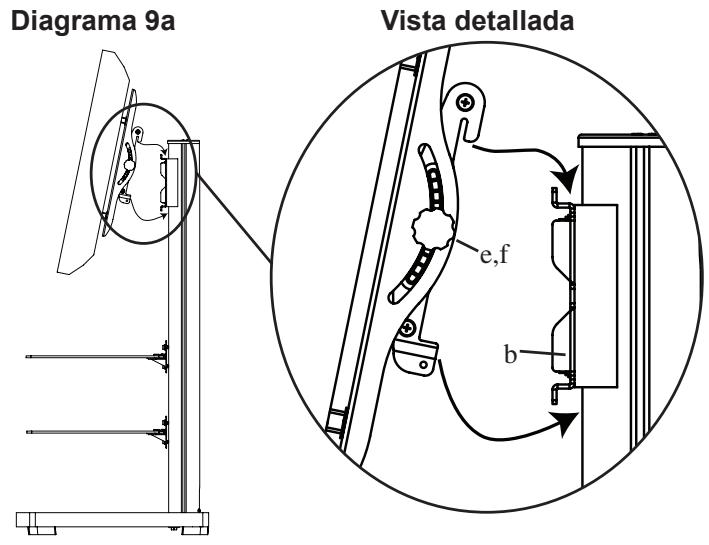

Para colgar el teovisor en el soporte para pared (b), enganche primero los soportes del monitor (e,f) en la parte superior del soporte para pared. Luego deje que la parte inferior de los soportes del monitor gire bajo de la parte inferior del soporte para pared, como se ilustra en la vista detallada del diagrama 9a.

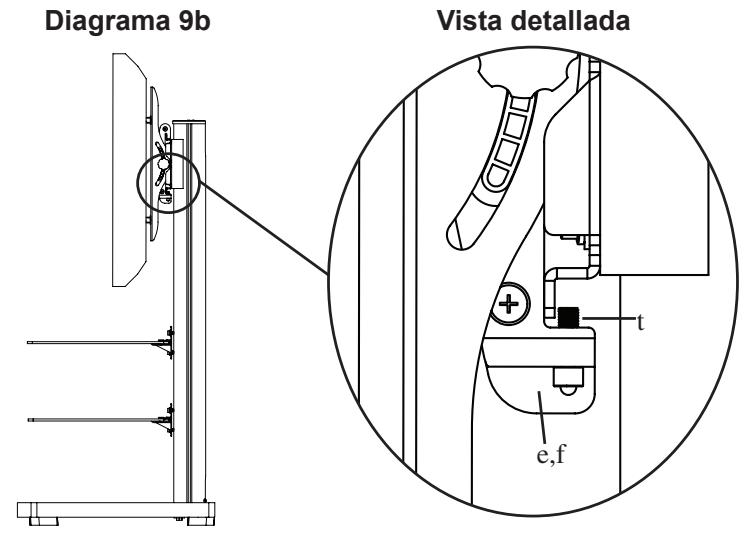

Inserte los pernos de seguridad (t) en los agujeros roscados situados en la parte inferior de los soportes del monitor (e,f); apiételos con una llave allen (oo) deforma que se asienten detrás de la pestaña inferior del soporte para pared (b) tal como se ilustra en la vista detallada del diagrama 9b. Ajuste finalmente la tensión de las mandos de los soportes del monitor y estará lista para ajustar su nuevo teovisor de pantalla plana.

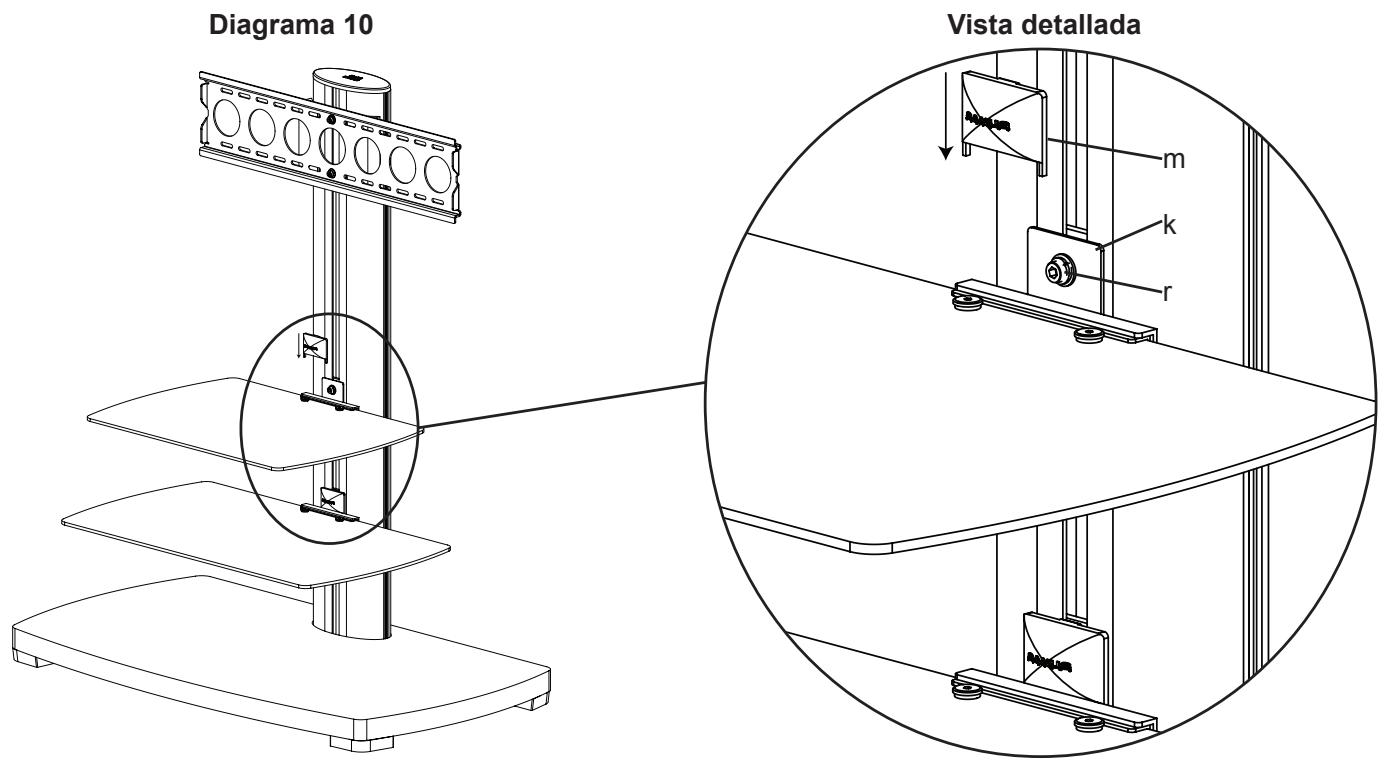

Paso 10: Tapa del soporte de repisa

Coloque la tapa del soporte de repisa (m) sobre el soporte (k) deforma que cubra los pernos allen M8 (r), tal como se ilustra en el diagrama 10.
