Type de produit	Meuble TV avec support mural intégré
Marque	SANUS
Modèle	PLATINUM FURNITURE FLAT PANEL TV STAND-PFFP2
Compatibilité TV	Écrans plats de 30 à 50 pouces
Capacité de charge maximale	59 kg
Matériaux	Acier, verre trempé, plastique
Nombre d'étagères en verre	2 étagères en verre incluses
Type de montage	Sur pied, colonne centrale avec support de fixation coulissant
Assemblage requis	Oui, outil inclus (clé Allen)
Hauteur réglable	Oui, le support de fixation peut coulisser sur la colonne
Fixation de sécurité	Boulons de sécurité pour verrouiller le téléviseur
Entretien	Nettoyer avec un chiffon doux et sec. Éviter les produits abrasifs.
Sécurité	Ne pas dépasser la charge maximale. Utiliser les boulons de sécurité fournis.
Pièces détachées	Disponibles sur demande auprès du service client Sanus Systems
Service client (États-Unis)	1-800-359-5520
Service client (Europe)	31 (0) 20 5708938
Site web	www.sanus.com

FOIRE AUX QUESTIONS - PLATINUM FURNITURE FLAT PANEL TV STAND-PFFP2 SANUS

Quels téléviseurs sont compatibles avec ce meuble ?

Le meuble est conçu pour les téléviseurs à écran plat de 30 à 50 pouces. Assurez-vous que le poids ne dépasse pas 59 kg et que la norme VESA est compatible (vis fournies pour M4, M5, M6, M8).

Quelle est la capacité de poids maximale ?

Le support peut supporter un téléviseur pesant jusqu'à 59 kg. Ne dépassez jamais cette limite pour éviter tout risque de basculement.

Quels outils sont nécessaires pour l'assemblage ?

Une clé Allen (fournie) et un tournevis cruciforme sont nécessaires. Toutes les vis et rondelles sont incluses dans le carton.

Comment fixer la colonne à la base ?

Utilisez les boulons M12x40 (avant) et M8x35 (arrière) avec les rondelles correspondantes. Serrez les boulons M12 avec une clé et les M8 avec un tournevis cruciforme. Insérez également deux boulons M6x20 à l'arrière.

Comment installer les étagères en verre ?

Placez la rondelle pour étagère en verre sur l'étagère, glissez l'assemblage dans le support pour étagère, puis fixez avec les vis Allen 1/4-20 et les rondelles en plastique. Serrez fermement pour stabiliser l'étagère.

Comment monter les supports du moniteur sur le téléviseur ?

Déterminez le diamètre de vis adapté (M4, M5, M6 ou M8) en les testant à la main. Utilisez les rondelles-frein et rondelles correspondantes, puis vissez dans les inserts filetés du téléviseur. Pour les écrans courbes, utilisez des entretoises.

Comment fixer le téléviseur sur le support de fixation ?

Accrochez les supports du moniteur sur le support de fixation, puis insérez les boulons de sécurité dans les trous taraudés en bas des supports. Serrez les boulons pour qu'ils s'appuient sur l'arrière du support de fixation.

Comment ajuster la hauteur du téléviseur ?

Le support de fixation peut coulisser sur la colonne. Desserez les vis Allen M8 du support de fixation, glissez à la hauteur souhaitée, puis resserrez. Assurez-vous que le support est bien fixé avant de suspendre le téléviseur.

Comment nettoyer et entretenir le meuble ?

Utilisez un chiffon doux et sec pour dépoussiérer. Pour les étagères en verre, un nettoyant pour vitres non abrasif peut être utilisé. Évitez tout produit chimique agressif qui pourrait endommager la finition.

Où trouver des pièces de rechange ?

Contactez le service client Sanus Systems au 1-800-359-5520 (États-Unis) ou au 31 (0) 20 5708938 (Europe). Les pièces de rechange sont expédiées directement pour les produits achetés chez un distributeur agréé.

MODE D'EMPLOI PLATINUM FURNITURE FLAT PANEL TV STAND-PFFP2 SANUS

(4) M5 x 30 Bolt - dd

(4) M6 x 35 Bolt - ee

(4) M8 x 40 Bolt - ff

(4) M4 Lock Washer - gg

(4) M5 Lock Washer - hh

(4) M6 Lock Washer - ii

(4) M8 Lock Washer - jj

(8) M4/M5 Washer - kk

(4) M6/M8 Washer - 11

Instructions d'assemblage pour le modèle de mobilier platine de sanus systems : PFFP2

Nous vous remercions d'avoir choisi le mobilier Platine de Sanus Systems. Le PFFP2 est conçu pour soutenir un téléviseur à écran plat de 30 à 50 pouces pesant jusqu'à 59 kg. Pour toute question concernant ce produit ou tout autre produit de Sanus Systems, veuillez communiquer avec nous au 1-800-359-5520 (aux É.-U.), ou le 31 (0) 20 5708938 (pour l'Europe). Vous pouvez aussi aller sur notre site Web au www.sanus.com. Les représentants de notre service à la clientèle pourront répondre rapidement à toutes vos questions concernant l'assemblage ou les pièces manquantes. Vérifiez soigneusement qu'aucune pièce n'est manquante ou défectueuse. N'utilisez jamais de pièces défectueuses. Les pièces de rechange de produits achetés auprès d'un distributeur agréé vous seront livrées directement. Veuillez communiquer avec Sanus Systems avant de retourner les produits au magasin de détail où vous les avez achetés.

Pièces : certaines pièces ne sont pas illustrées grandeur réelle*

(1) Base - a

(1) Support de fixation - b

(1) Colonne - g

(1) Support droit du moniteur - e

(1) Support gauche du moniteur - f

(2) Plaque pour étagère - j*

(2) Support pour étagère - k*

(2) Rondelle pour étagère en verre - 1*

(2) Capuchon de support pour étagère - m*

(1) Capuchon supérieur - n*

Matériel : tout le matériel est illustré grandeur réelle

(2) Boulon M6 x 20 - o

(6) Vis Allen M8 - r

(2) Boulon M8 x 35 - p

(2) Boulon M12 x 40 - q

(8) Rondelle M8 - u

(6) Rondelle à ressort - v

(4) Rondelle en plastique - w

(2) Rondelle M12 - x

Visserie de montage du téléviseur :

(4) Boulon M4 x 12 - y

(4) Boulon M5 x 12 - z

(4) Boulon M6 x 12 - aa

(4) Boulon M8 x 16 - bb

(4) Boulon M4 x 30 - cc

(4) Boulon M5 x 30 - dd

(4) Boulon M6 x 35 - ee

(4) Boulon M8 x 40 - ff

(4) Rondelle-frein M4 - gg

(4) Rondelle-frein M5 - hh

(4) Rondelle de blocage M6 - ii

(4) Rondelle-frein M8 - jj

(8) Rondelle M4/M5 - kk

(4) Rondelle M6/M8 - 11

(4) Entretoise M4/M5 - mm

(4) Entretoise M6/M8 - mm

Étape 1: fixation de la colonne à la base

Fixez la colonne (g) à la base (a) en plaçant chaque boulon M12 x 40 (q) dans une rondelle M12 (x), et chaque boulon M8 x 35 (p) dans une rondelle M8 (u). Ensuite, faites passer chaque boulon à travers la base et la colonne, tel qu'illustré sur le schéma 1a. Les boulons M12 x 40 devraient être insérés dans les deux trous avant de la colonne, alors que les boulons M8 x 35 devraient être insérés dans les deux trous arrière de la colonne. Resserrez les boulons M12 x 40 avec une clé et les boulons M8 x 35 avec un tournevis cruciforme. Insérez ensuite les deux boulons M6 x 20 (o) dans les trous situés à l'arrière de la colonne, tel qu'illustré au schéma 1b. Serrez les boulons M6 x 20 avec un tournevis cruciforme.

Étape 2 : Assemblage du support pour étagère

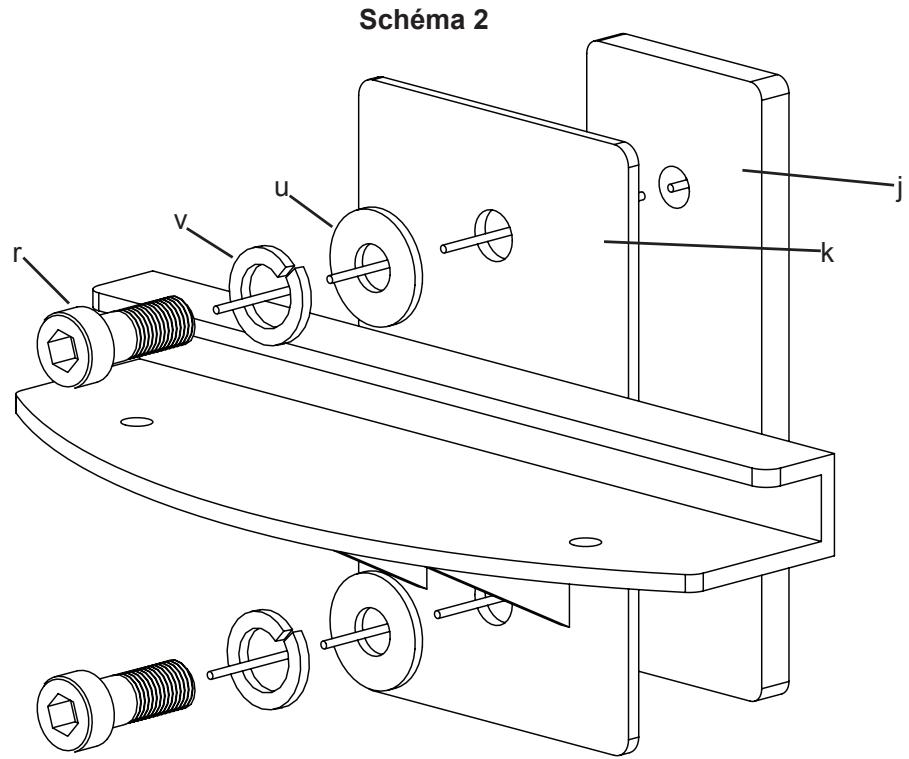

Faites passer une vis Allen M8 (r) dans une rondelle à ressort (v), une rondelle M8 (u) et un support pour étagère (k), puis dans la plaque pour étagère (j). Reportez-vous au schéma 2 si vous avez besoin d'aide. Insérez la vis Allen M8, sans trop la serrer, dans la plaque pour étagère à l'aide de la clé Allen (oo). Laissez un jeu d'environ 0,3 cm entre le support pour étagère et la plaque pour étagère, en vue de l'étape 4. Répétez la procédure pour le deuxième support pour étagère.

Étape 3 : assemblage du support de fixation

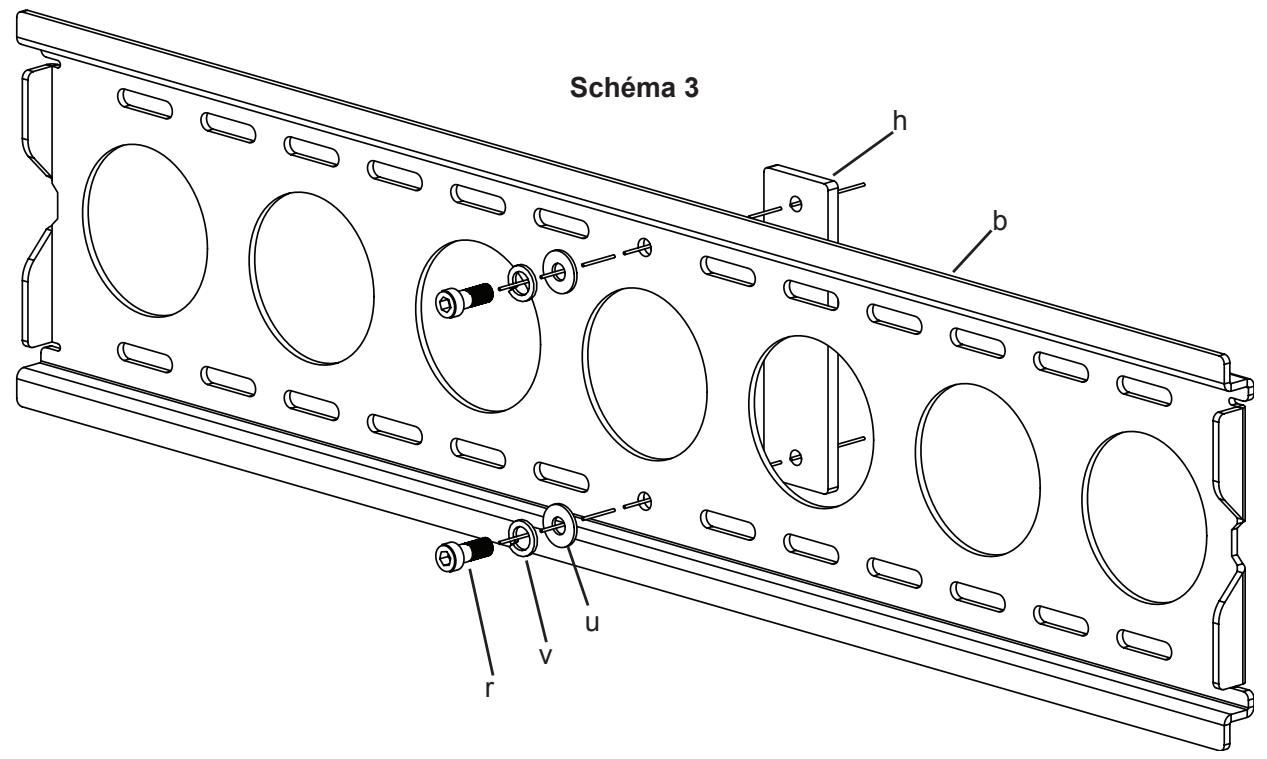

Faites passer une vis Allen M8 (r) dans une rondelle à ressort (v) et une rondelle M8 (u) et passez-les dans le trou du milieu du support de fixation (b), puis dans la plaque murale (h), tel qu'illustré sur le schéma 3. Insérez la vis Allen M8, sans trop la serrer, dans la plaque murale à l'aide de la clé Allen (oo). Laissez un jeu d'environ 0,3 cm entre le support de fixation et la plaque murale, en vue de l'étape 5.

Étape 4 : ajout du support pour étagère à la colonne

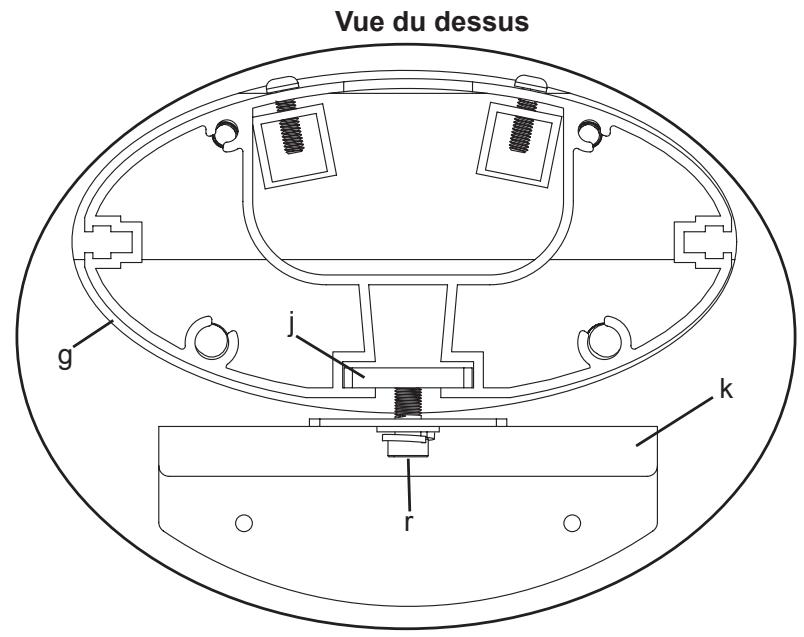

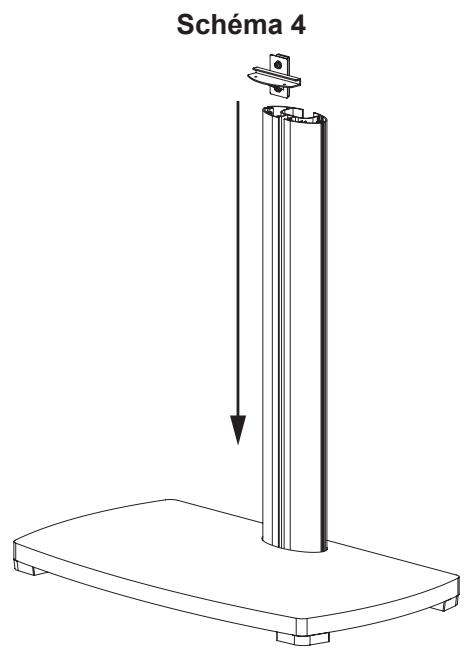

Ajoutez l'assemblage du support pour étagère à la colonne (g) en le glissant sur celle-ci à partir du haut jusqu'à la position désirée. Assurez-vous que la plaque pour étagère (j) s'adapte bien au canal de la colonne. Reportez-vous à la vue du dessus du schéma 4 si vous avez besoin d'aide. Une fois l'assemblage du support pour étagère en place, serrez les vis Allen M8 (r) à l'aide d'une clé Allen (oo) afin que l'assemblage soit fermement maintenu. Répétez cette procédure pour le deuxième support pour étagère.

Étape 5: ajout du support de fixation

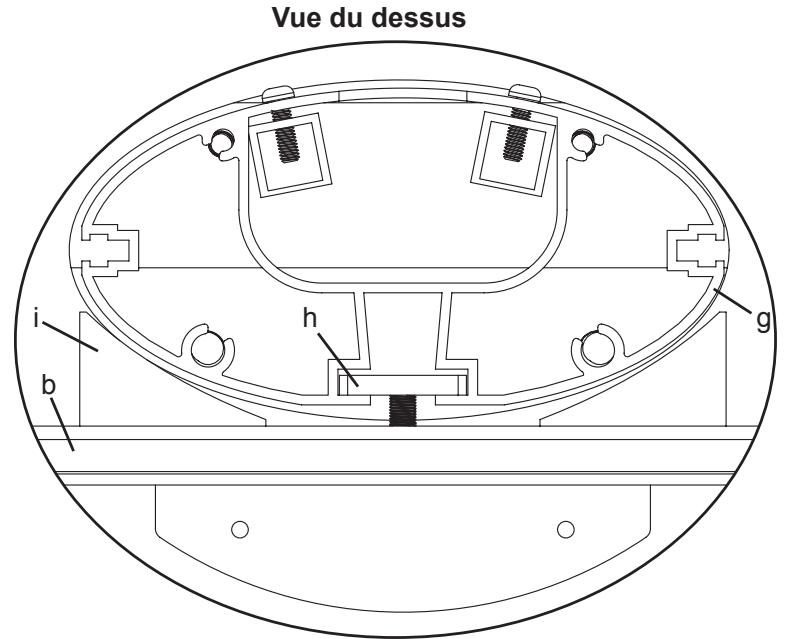

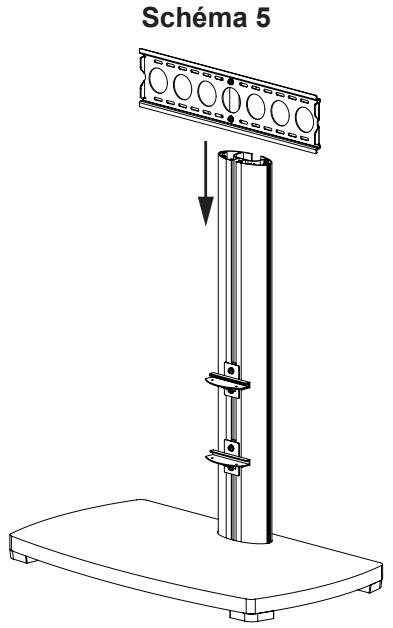

Glissez l'assemblage du support de fixation jusqu'à sa place spécifique sur la colonne (g). Assurez-vous que la plaque murale (h) s'adapte bien au canal de la colonne, tel qu'illustré sur la vue du dessus du schéma 5. Une fois l'assemblage du support de fixation dans la position désirée, serrez les vis Allen M8 (r) à l'aide d'une clé Allen (o) afin que l'assemblage soit fixé à la colonne. Fixez les entretoises du support de fixation (i) au support de fixation (b) en faisant glisser les entretoises du support de fixation sur le côté pour que les capuchons en plastique soient insérés dans les trous ovales correspondants sur le support de fixation. Reportez-vous à la vue du dessus du schéma 5. Il se peut que vous ayez à desserrer les boulons M8 dans le support de fixation pour avoir assez d'espace pour insérer les entretoises du support de fixation entre le support de fixation et la colonne.

Étape 6 : ajout des étagères en verre

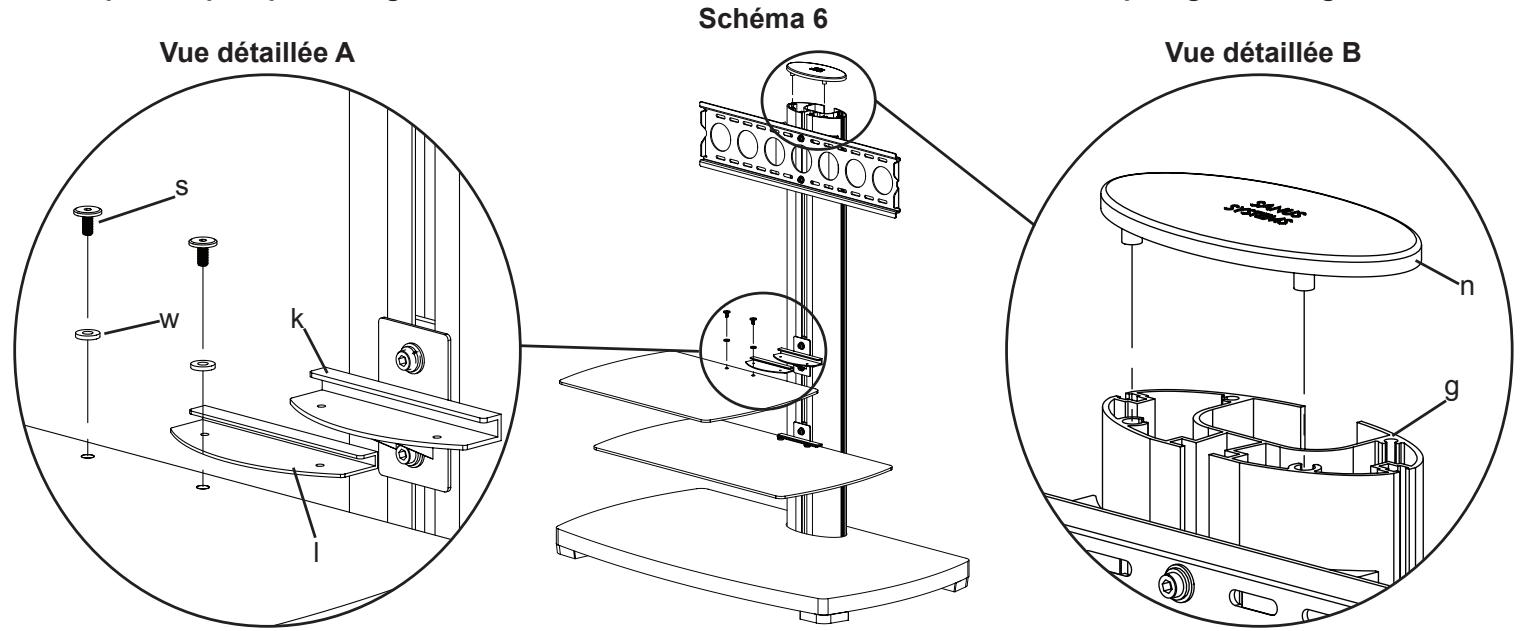

Prenez la rondelle pour étagère en verre (l) et placez-la sur l'étagère en verre (c, d). Assurez-vous que les trous de la rondelle pour étagère en verre et de l'étagère en verre sont alignés. Glissez l'assemblage de l'étagère en verre dans le support pour étagère (k). Faites passer chacune des vis Allen 1/4-20 (s) dans une rondelle en plastique (w), puis dans l'étagère en verre et dans l'assemblage du support pour étagère. Serrez la vis Allen 1/4-20 fermement, afin que l'étagère en verre soit bien fixe au support pour étagère. Reportez-vous à la vue détaillée A du schéma 6 si vous avez besoin d'aide. Répétez cette procédure pour l'autre étagère en verre.

Par la suite, mettez le capuchon supérieur (n) sur le dessus de la colonne (g) en alignant les deux goujons de plastique situés au-dessous du capuchon supérieur selon la configuration correspondante sur le dessus de la colonne, tel qu'illustré sur la vue détaillée B du schéma 6. Appuyez fermement sur le capuchon supérieur pour vous assurer qu'il est bien en place.

Étape 7 : montage des supports du moniteur sur un téléviseur à panneau arrêté plat

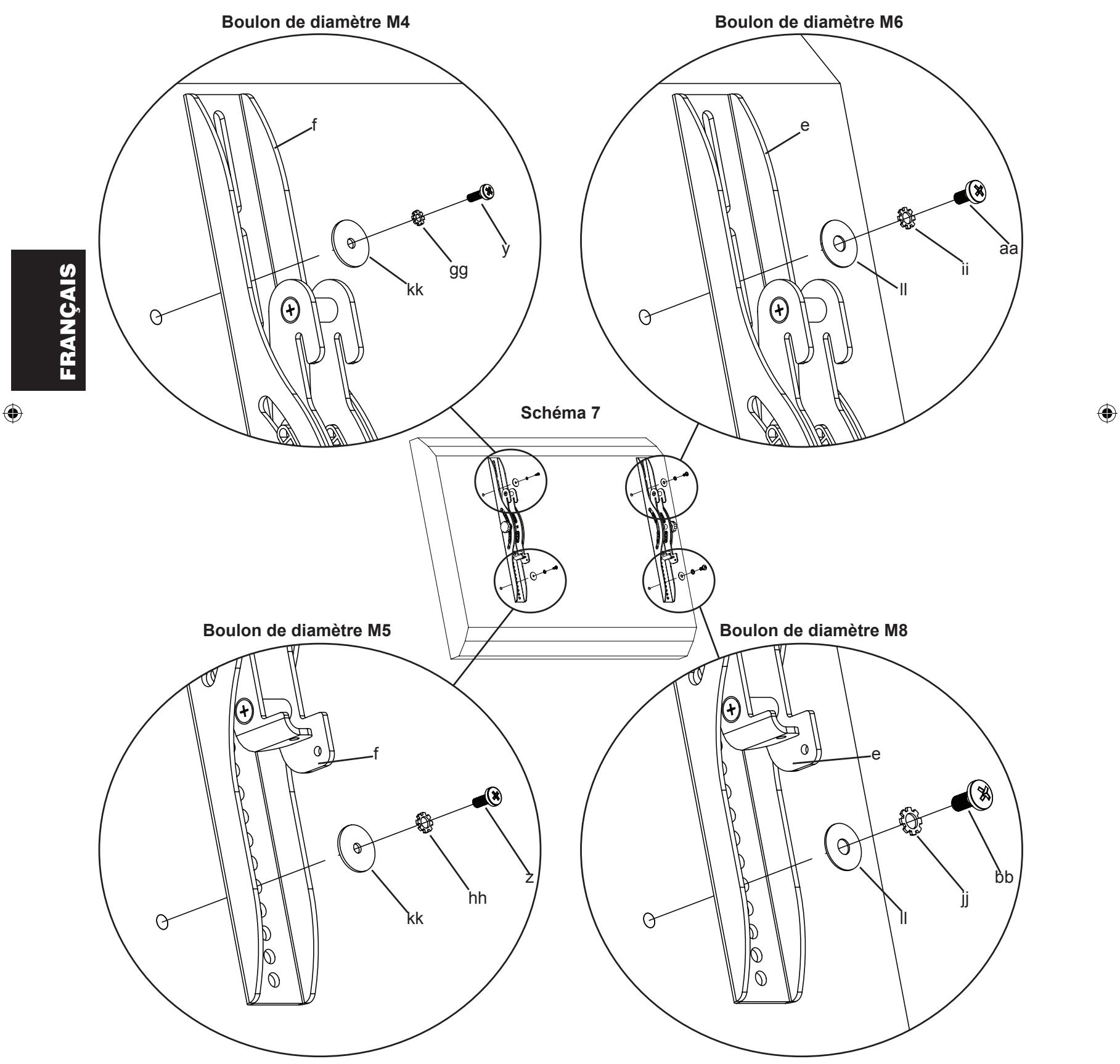

Déterminez d'abord le diamètre du boulon (y, z, aa, bb) compatible avec votre téléviseur en les vissant à la main dans l'insert filtré du panneau arrêté du téléviseur. Si vous ressentez une résistance quelconque, arrêtez immédiatement! Une fois le bon diamètre déterminé, reportez-vous au schéma approprié ci-dessous. Vous devez faire passer le boulon dans la bonne rondelle-frein (gg, hh, ii, jj), puis dans une rondelle (kk, ll) et dans le support du moniteur (e, f), et faire finalement passer le tout dans le téléviseur. Assurez-vous que les supports du moniteur sont centrés verticalement et qu'ils sont au même niveau l'un de l'autre. Reportez-vous au schéma approprié ci-dessous.

Remarque : Pour les téléviseurs à panneau arrêté courbé ou ceux dont l'insert filtré est difficilement accessible, reportez-vous à l'étape 8.

Étape 8 : montage des supports du moniteur sur un téléviseur à panneau arrêté courbé ou sur un téléviseur dont l'insert filtré est difficilement accessible

Déterminez d'abord le diamètre du boulon (cc, dd, ee, ff) compatible avec votre téléviseur en les vissant à la main dans l'insert filé du panneau arrière du téléviseur. Si vous ressentez une résistance quelconque, arrêtez immédiatement! Une fois le bon diamètre déterminé, reportez-vous au schéma approprié ci-dessous. Vous devez faire passer le boulon dans la bonne rondelle-frein (gg, hh, ii, jj), puis dans une rondelle (kk, ll), dans le support du moniteur (e, f) et dans une entretoise (mm, nn), et faire finalement passer le tout dans le téléviseur. Assurez-vous que les supports du moniteur sont centrés verticalement et qu'ils sont au même niveau l'un de l'autre. Reportez-vous au schéma approprié ci-dessous.

Étape 9: fixation du téléviseur et du boulon de sécurité

Avertissement : L'intervention de deux personnes sera peut-être nécessaire pour soulever le téléviseur !

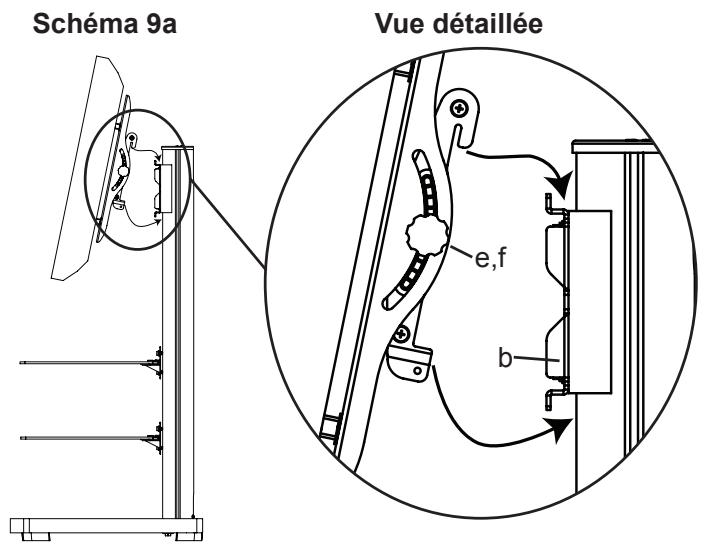

Pour suspendre le téléviseur au support de fixation (b), accrochez d'abord les supports du moniteur (e, f) au-dessus du support de fixation, puis laissez le bas des supports du moniteur pivoter sous le bas du support de fixation, tel qu'illustré sur la vue détaillée du schéma 9a.

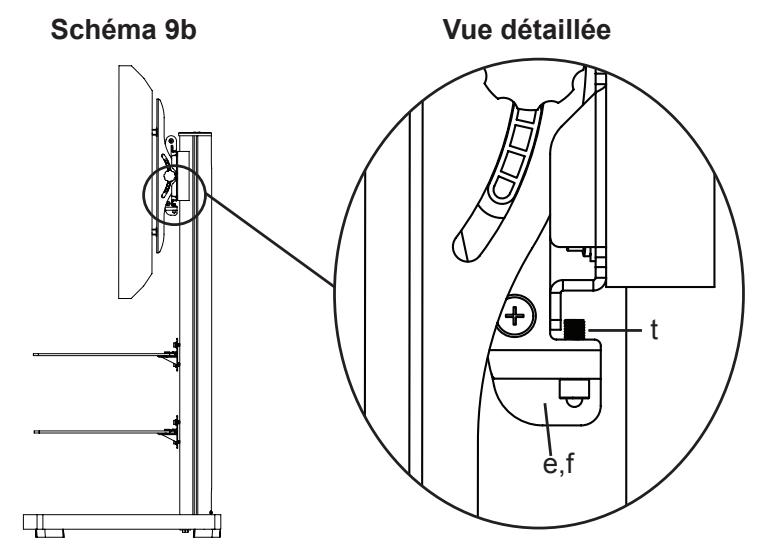

Insérez les boulons de sécurité (t) dans les trous taraudés au bas des supports du moniteur (e, f) et serrez-les à l'aide d'une clé Allen (oo) pour qu'ils s'appuient sur l'arrière de la patte inférieure, sur le support de fixation (b) tel qu'indiqué sur la vue détaillée du schéma 9b. Ajustez la tension des boulons des supports du moniteur; vous pouvez à présent régler votre nouveau téléviseur à écran plat.

Étape 10 : capuchon du support pour étagère

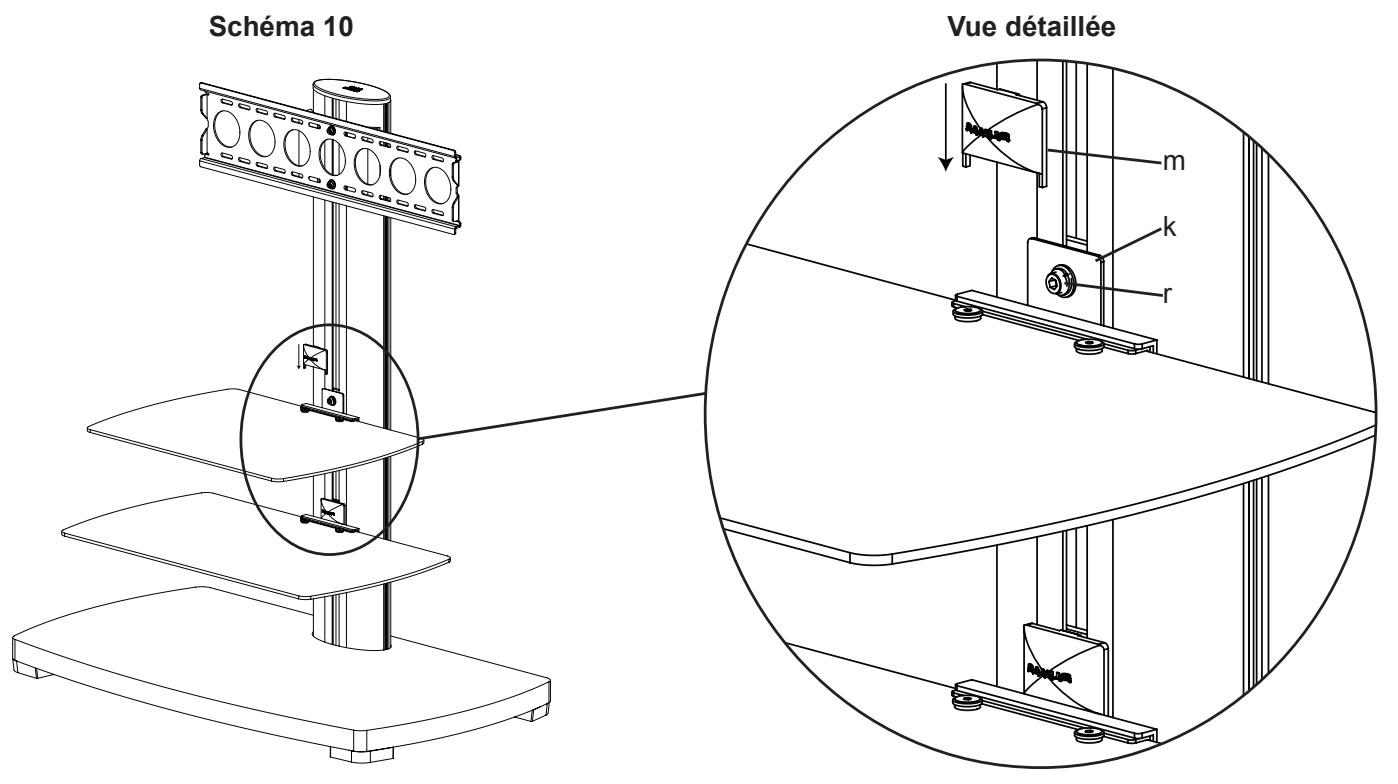

Placez le capuchon du support pour étagère (m) sur le support pour étagère (k) pour qu’il puisse cacher la vis Allen M8 (r) tel qu’illustré sur le schéma 10.

Sanus Systems 2221 Hwy 36 West, Saint Paul, MN 55113, USA

Service à la clientèle : 800.359.5520. Pour les autres produits Sanus, consultez le www.sanus.com
