MANUAL DE USUARIO OFFICECONNECT WL-524 3COM
Guía de inicio rápido
Punto de acceso inalámbrico 11g a 54 Mbps 3CRWE454G75 / WL-524
El Punto de acceso inalámbrico OfficeConnect® 11g a 54 Mbps de 3Com es compatible con IEEE
802.11g, interoperable con IEEE 802.11b y admite clientes 11b y 11g simultáneamente. Además, este Punto de acceso inalámbrico OfficeConnect de 3Com ofrece conectividad inalámbrica altamente confiable a su red alámbrica con cifrado de datos IEEE 802.1x WEP y WPA/WPA2 y filtrado de direcciones MAC. Esta Guía de inicio rápido describe los pasos básicos necesarios para instalar y configurar el Punto de acceso inalámbrico OfficeConnect de 3Com (3CRWE454G75 / WL-524). A lo largo de esta guía se hace referencia al Punto de acceso inalámbrico OfficeConnect 11g a 54 Mbps simplemente como Punto de acceso.
Esta guía describe la instalación básica del Punto de acceso. Se tratan los siguientes temas:
3Com Características del Punto de acceso inalámbrico OfficeConnect 11g a 54 Mbps
Precauciones de seguridad Paso 1: Desempaque del Punto de acceso Paso 2: Preparación para la instalación Paso 3: Instalación de la antena Paso 4: Montaje del Punto de acceso Paso 5: Revisión de los indicadores LED Paso 6: Configuración del Punto de acceso Solución de problemas
Características del Punto de acceso inalámbrico
OfficeConnect 11g a 54 Mbps Alimentación

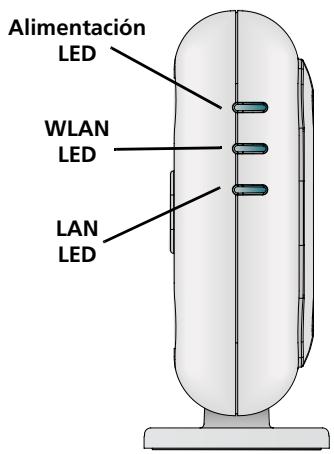

LED Conector de antena
Puerto de alimentación

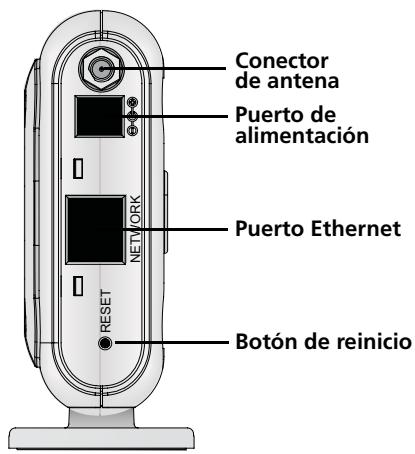

NETWORK WLAN LED RESET LAN LED Puerto Ethernet
Puerto de alimentación
Puerto de alimentación que se conecta al suministro eléctrico externo. Use sólo el suministro eléctrico externo 3Com que viene en este paquete para alimentar el
El puerto Ethernet proporciona una conexión 10/100BASE-TX Ethernet a un conmutador de LAN inalámbrica 3Com. Use un cable RJ45 adecuado para conectar el Punto de acceso a una computadora u otro equipo que tenga un puerto Ethernet (como un concentrador o un conmutador). Este puerto tiene una función de MDI/MDIX automática que le permite utilizar un cable directo o un cable transversal.
LED Los LEDs indican la alimentación y actividad de la red. Para conocer mayores detalles, consulte “Revisión de los indicadores LED” en la página 29.
Un conector de antena RSMA le permite conectar una antena que opera en la banda de 2,4 GHz.
Oprima el botón de reinicio para volver a iniciar el Punto de acceso. Para restablecer la configuración predeterminada de fábrica del Punto de acceso, apague la unidad, mantenga oprimido el botón de reinicio y vuelva a encender la unidad. Mantenga oprimido el botón de reinicio durante 15 segundos y luego suéltelo. Vuelva a encender la unidad y el Punto de acceso tendrá la configuración predeterminada de fábrica.
Precauciones de seguridad
Este equipo se debe instalar conforme a los códigos de edificación locales y nacionales, las restricciones reglamentarias y las reglas de la FCC. Para proteger a las personas y equipos, el Punto de acceso debe ser instalado solamente por personal profesional de redes.
ADVERTENCIA: para cumplir con los límites de exposición a la radiofrecuencia (RF) de la FCC, se debe mantener una distancia mínima de 20 centímetros (8 pulg.) entre el cuerpo y la antena cuando el Punto de acceso está en funcionamiento.
ADVERTENCIA: para evitar posibles lesiones o daños al equipo, debe utilizar un equipo de suministro eléctrico cuya seguridad esté certificada según UL, CSA, IEC u otros requisitos de seguridad nacionales o internacionales aplicables para el país de uso. Todas las referencias al suministro eléctrico en este documento aluden a equipos que cumplen con estos requisitos.
1. Desempaque del Punto de acceso
Asegúrese de tener los siguientes elementos, que vienen con el Punto de acceso:
Un Punto de acceso OfficeConnect 11g a 54 Mbps
Un adaptador de alimentación 3Com para uso con el Punto de acceso Una base para montaje de sobremesa vertical Herrajes para montaje en pared: incluye dos tornillos roscados Un CD-ROM que contiene el software Setup Wizard (Asistente de configuración) y una copia adicional de esta Guía de inicio rápido
• Un volante de garantía
2. Preparación para la instalación
Se aconseja conectar la alimentación y revisar los LEDs y cables Ethernet antes de instalar el Punto de acceso en una ubicación de acceso difícil. Además, observe los siguientes elementos antes de montar o conectar el Punto de acceso:
Elemento de instalación
Concentrador o conmutador
Para conectar la red inalámbrica a la red alámbrica, necesitará otro concentrador o conmutador conectado al puerto Ethernet del Punto de acceso.
Antes de instalar el Punto de acceso, asegúrese de que el cable Ethernet estándar se encuentre instalado en el sitio.
Requisitos de alimentación
La alimentación sólo se puede suministrar mediante el adaptador de alimentación 3Com que viene incluido con el Punto de acceso.
Asegúrese de que la toma de alimentación esté accesible. El enchufe del suministro de alimentación es el único medio de desconectar al Punto de acceso de la alimentación.
Dirección MAC Registre la dirección MAC del Punto de acceso antes de instalarlo en una ubicación de acceso difícil.
La dirección MAC está impresa en la parte de atrás del Punto de acceso.
3. Instalación de la antena
Desempaque cuidadosamente la antena desmontable estándar que viene con el Punto de acceso. Atornille la antena en el conector de antena del Punto de acceso y apriétela con la mano. Después de iniciar la red, puede que deba ajustar la antena para mejorar la cobertura en su área. Para obtener los mejores resultados, ajuste la antena para que quede perpendicular al piso y al techo. PRECAUCIÓN: no toque las puntas de las antenas, especialmente después de conectarlas al Punto de acceso. Esto podría producir una descarga electrostática (ESD), lo que puede dañar el equipo.
4. Montaje del Punto de acceso

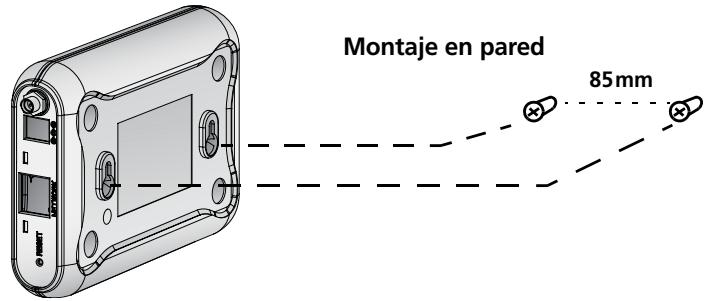

Montaje en pared 85mm
Montaje de sobremesa
Montaje de sobremesa
PRECAUCIÓN: el Punto de acceso sólo está destinado a su uso en interiores. No instale el
Punto de acceso en exteriores a menos que sea en un recinto apropiado al aire libre.
Montaje en una pared
Para montar el Punto de acceso en una pared:
1 Ubique una posición en la pared que esté libre de obstrucciones.
2 Atornille dos tornillos de montaje en la pared a 85 mm de distancia. 3 Conecte el cable Ethernet y cable de alimentación a los puertos en el lado del Punto de acceso. 4 Alinee los orificios en la parte de atrás del Punto de acceso con los tornillos y cuelgue el Punto de acceso de los tornillos.
Montaje de sobremesa
Para instalar el Punto de acceso sobre una superficie plana como una mesa o escritorio: PRECAUCIÓN: no coloque el Punto de acceso sobre ningún tipo de superficie metálica. Seleccione una ubicación que esté libre de obstrucciones y ofrezca buena recepción.

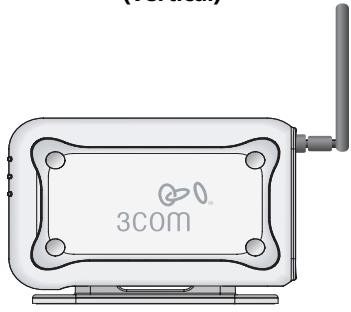

1 Si desea montar el Punto de acceso verticalmente, sujete la base a la parte inferior del Punto de acceso. Si desea montar el Punto de acceso en forma horizontal, simplemente deje fuera la base.
2 Coloque el Punto de acceso sobre la mesa u otra superficie plana.
3 Conecte el cable Ethernet y cable de alimentación a los puertos en el lado del Punto de acceso. 28
5. Revisión de los indicadores LED Al conectar elPunto de acceso a la alimentación, los LEDs indican actividad según se describe en la siguiente tabla. Un LED encendido en forma constante indica conexión; un LED que parpadea indica actividad.
El Punto de acceso está alimentado y operando normalmente.
El Punto de acceso no está recibiendo alimentación o hay una falla en el suministro de alimentación.
Si el LED está encendido, indica que la red inalámbrica está habilitada. Si el LED está destellando, el enlace es correcto y se están transmitiendo o recibiendo datos.
No hay un enlace inalámbrico presente.
Si el LED está encendido, el enlace Ethernet entre el puerto y el siguiente equipo en la red es correcto. Si el LED está destellando, el enlace es correcto y se están transmitiendo o recibiendo datos.
No hay un enlace Ethernet presente.
6. Configuración del Punto de acceso
El CD que viene con el Punto de acceso incluye software para ayudarle a configurar y administrar la unidad. Realice los siguientes pasos para configurar el Punto de acceso por primera vez:
1 Inserte el CD 3Com Punto de acceso en la unidad de CD-ROM de la PC. La PC debe estar en la red alámbrica para configurar el Punto de acceso.
2 Cuando la pantalla OfficeConnect Installation (Instalación de OfficeConnect) aparezca, haga clic en Run Discovery Application (Ejecutar aplicación de detección).
Si la pantalla de instalación no aparece en forma automática, escriba d:\setup.exe
(donde “d” es la letra de la unidad de CD-ROM de su PC) para iniciar el programa.
3 Siga las instrucciones de Setup Wizard (Asistente de configuración) que aparecen en pantalla.
4 (Opcional) Cambie la configuración predeterminada. El Punto de acceso está preconfigurado con parámetros predeterminados comunes. Si desea modificar estos valores, use su explorador Web para configurar el Punto de acceso mediante su interfaz basada en la Web. La configuración inalámbrica predeterminada para el Punto de acceso es: Contraseña:
7. Solución de problemas
Qué hacer si Setup Wizard (Asistente de configuración) no detecta el Punto de acceso Asegúrese de que haya terminado la inicialización del Punto de acceso Si ejecuta Setup Wizard (Asistente de configuración) antes de que el Punto de acceso se haya iniciado por completo, es posible que la aplicación no encuentre el dispositivo. Durante la secuencia de inicio, el Punto de acceso intenta obtener una dirección IP de un servidor DHCP en la red. Después de dos a tres minutos sin haber obtenido respuesta, el Punto de acceso se configura automáticamente para utilizar la dirección IP estática predeterminada de fábrica 192.168.1.250, máscara de subred 255.255.255.0. En ocasiones, la dirección IP predeterminada aparecerá en Setup Wizard (Asistente de configuración) antes de que se configure la dirección asignada DHCP correspondiente. Si inicialmente no obtiene resultados positivos al abrir el explorador Web para administrar el Punto de acceso, trate nuevamente de ejecutar el asistente para conseguir la dirección correcta. Asegúrese de que el Punto de acceso y su PC estén en la misma red. El Punto de acceso y la PC deben estar en la misma red y subred alámbrica para que Setup Wizard (Asistente de configuración) pueda detectar el Punto de acceso. Conéctese manualmente al Punto de acceso Si durante el inicio el Punto de acceso no detecta un servidor DHCP después de dos o tres minutos, se asignará automáticamente la dirección IP estática predeterminada de fábrica 192.168.1.250, máscara de subred 255.255.255.0. Para comunicarse con el Punto de acceso mediante la dirección predeterminada, siga este procedimiento:
1 Configure la dirección IP de su PC en cualquier dirección en la misma subred IP que el Punto de acceso (por ejemplo, 192.168.1.10), con la misma máscara de subred que el Punto de acceso (255.255.255.0).
2 Indique su explorador Web en la dirección predeterminada del Punto de acceso:
3 En este momento podrá conectarse y cambiar el modo operativo y la dirección IP estática, si es necesario.
3Com recomienda que configure una dirección IP estática en el Punto de acceso, de manera que usted conozca siempre la dirección IP. Dependiendo del servidor DHCP que se utilice, podría asignarse una dirección IP diferente al Punto de acceso con cada reinicio. Restablezca la configuración predeterminada de fábrica del Punto de acceso Para restablecer la configuración predeterminada de fábrica del Punto de acceso, apague la unidad, mantenga oprimido el botón de reinicio y vuelva a encender la unidad. Mantenga oprimido el botón de reinicio durante 15 segundos y luego suéltelo. Vuelva a encender la unidad y el Punto de acceso tendrá la configuración predeterminada de fábrica. Recuerde que la dirección IP predeterminada estará disponible sólo después de que el Punto de acceso haya pasado dos a tres minutos buscando una dirección en el servidor DHCP.
