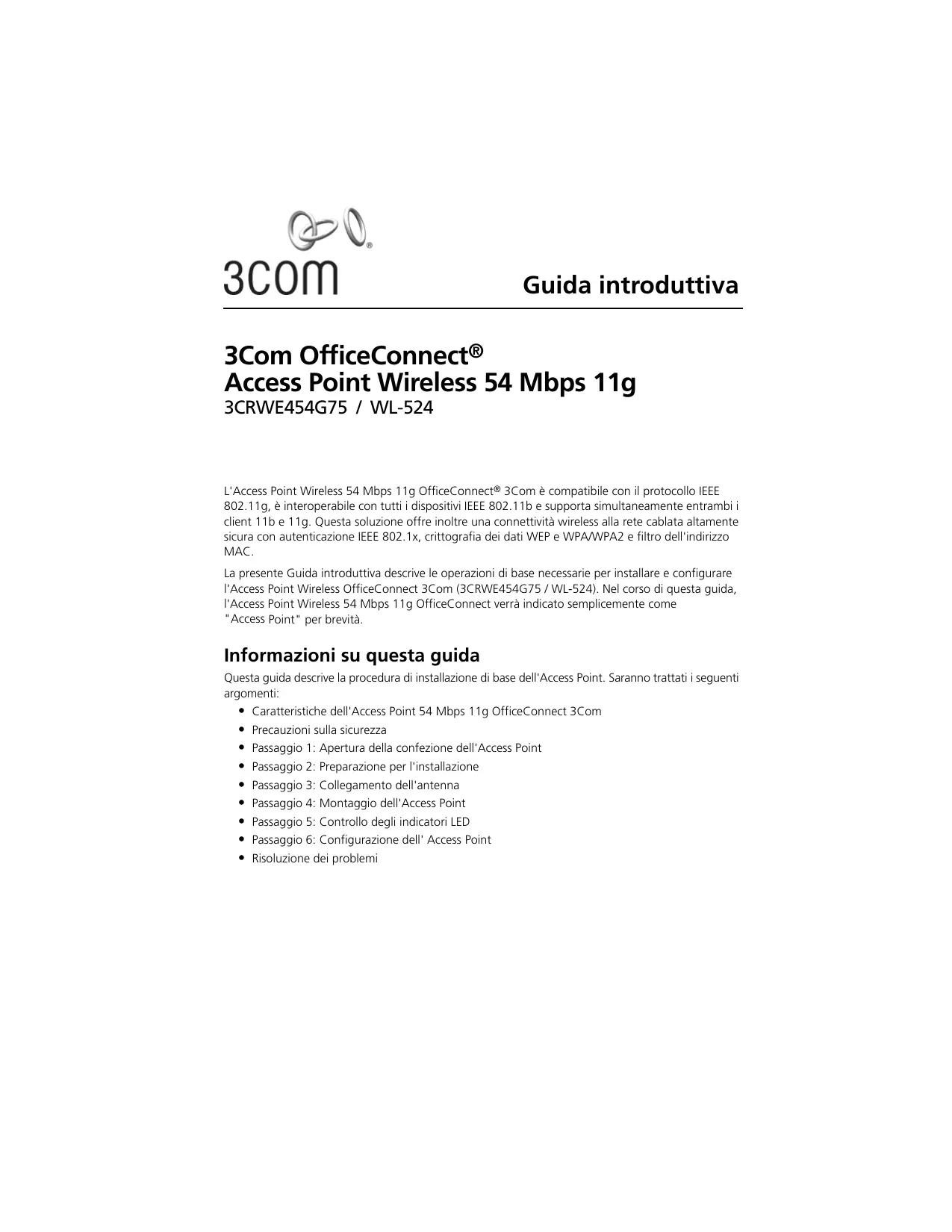

MANUALE UTENTE OFFICECONNECT WL-524 3COM

L'Access Point Wireless 54 Mbps 11g OfficeConnect® 3Com è compatibile con il protocollo IEEE 802.11g, è interoperabile con tutti i dispositivi IEEE 802.11b e supporta simultaneamente entrambi i client 11b e 11g. Questa soluzione offre inoltre una connettività wireless alla rete cablata altamente sicura con autenticazione IEEE 802.1x, crittografia dei dati WEP e WPA/WPA2 e filtro dell'indirizzo MAC. La presente Guida introduttiva descrive le operazioni di base necessarie per installare e configurare l'Access Point Wireless OfficeConnect 3Com (3CRWE454G75 / WL-524). Nel corso di questa guida, l'Access Point Wireless 54 Mbps 11g OfficeConnect verrà indicato semplicemente come "Access Point" per brevità. Informazioni su questa guida Questa guida descrive la procedura di installazione di base dell'Access Point. Saranno trattati i seguenti argomenti:

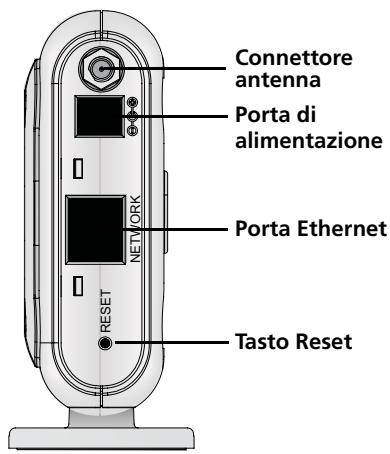

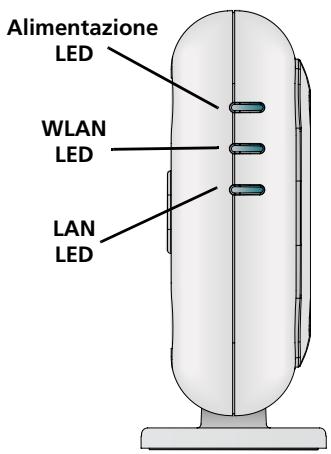

Caratteristiche dell'Access Point 54 Mbps 11g OfficeConnect 3Com Precauzioni sulla sicurezza Passaggio 1: Apertura della confezione dell'Access Point Passaggio 2: Preparazione per l'installazione Passaggio 3: Collegamento dell'antenna Passaggio 4: Montaggio dell'Access Point Passaggio 5: Controllo degli indicatori LED Passaggio 6: Configurazione dell' Access Point Risoluzione dei problemi Caratteristiche dell'Access Point 54 Mbps 11g OfficeConnect Alimentazione LED Connettore antenna Porta di alimentazione NETWORK WLAN LED RESET LAN LED Porta Ethernet Tasto Reset Caratteristica Descrizione Porta di alimentazione La porta di alimentazione si collega all'alimentatore esterno. Utilizzare solo l'alimentatore esterno 3Com incluso in questa confezione per alimentare l'Access Point. Porta Ethernet La porta Ethernet fornisce un'interfaccia Ethernet 10/100BASE-TX a uno switch wireless LAN 3Com. Utilizzare un cavo RJ45 adatto per collegare l'Access Point a un computer o a un altro dispositivo dotato di una porta Ethernet (come un hub o uno switch). Questa porta dispone di una funzione MDI/MDIX automatica che consente di utilizzare un cavo "straight-through" oppure "cross-over". LED I LED indicano lo stato dell'alimentazione e l'attività di rete. Vedere la sezione “Controllo degli indicatori LED" a pagina 17 per ulteriori informazioni. Connettore antenna Un connettore di antenna RSMA consente di collegare un'antenna operante alla banda di frequenza 2,4 GHz. Tasto Reset Premere il tasto Reset per riavviare l'Access Point. Per ripristinare le impostazioni di fabbrica, spegnere l'unità e riaccenderla tenendo premuto il tasto Reset. Continuare a tenere premuto il tasto per 15 secondi, quindi rilasciarlo. Spegnere e riaccendere nuovamente l'unità: saranno state ripristinate le impostazioni di fabbrica. Precauzioni sulla sicurezza Questa apparecchiatura deve essere installata in conformità con le norme sull'edilizia locali e nazionali, le restrizioni normative e le norme FCC. Per la sicurezza delle persone e delle apparecchiature, l'installazione dell'Access Point deve essere eseguita esclusivamente da un tecnico professionista di rete. AVVERTENZA: per rispettare la conformità ai limiti di esposizione alle radiofrequenze (RF) stabiliti dalla FCC, mantenere una distanza minima tra le persone e l'antenna di 20 cm (8 pollici) durante il funzionamento dell'Access Point.

AVVERTENZA: per evitare possibili danni alla persona o all'apparecchiatura, utilizzare dispositivi di alimentazione elettrica dotati di certificazione di sicurezza UL, CSA, IEC o altri requisiti di sicurezza nazionali o internazionali in vigore nel paese di utilizzo. Tutti i riferimenti all'alimentazione elettrica citati in questo documento si riferiscono a dispositivi che rispondono a questi requisiti.

1. Apertura della confezione dell'Access Point

Assicurarsi che la confezione dell'Access Point contenga i seguenti componenti:

Un Access Point Wireless 54 Mbps 11g OfficeConnect Un adattatore di alimentazione 3Com per l'uso con l'Access Point Un supporto per il montaggio su tavolo in verticale Accessori per il montaggio a parete: 2 viti filettate Un CD-ROM contenente il programma di configurazione guidata e una copia della presente Guida introduttiva

• Un volantino di sicurezza

2. Preparazione per l'installazione

Si consiglia di collegare l'adattatore di alimentazione e di controllare i cavi Ethernet e i LED prima di installare l'Access Point in una posizione non facilmente raggiungibile. Prestare inoltre attenzione ai seguenti elementi prima di montare o collegare l'Access Point: Elemento di installazione Descrizione Hub o switch Per collegare la rete wireless alla rete cablata è necessario collegare un hub o uno switch aggiuntivo alla porta Ethernet dell'Access Point. Cablaggio Assicurarsi che i cavi Ethernet standard siano installati sul sito prima di installare l'Access Point. Requisiti di alimentazione L'alimentazione elettrica deve essere fornita utilizzando esclusivamente l'adattatore di alimentazione 3Com fornito con l'Access Point. Assicurarsi che la presa elettrica sia facilmente accessibile. La spina del cavo di alimentazione è l'unico modo in cui è possibile scollegare l'Access Point dall'alimentazione. Indirizzo MAC Annotare l'indirizzo MAC dell'Access Point e conservarlo in un luogo sicuro prima di installare l'Access Point in una posizione non facilmente raggiungibile. L'indirizzo MAC è stampato sul retro dell'Access Point.

3. Collegamento dell'antenna

Disimballare attentamente l'antenna staccabile standard fornita con l'Access Point. Avvitare l'antenna al connettore dell'antenna sull'Access Point e stringerla manualmente. Dopo l'avvio della rete, potrebbe essere necessario regolare l'antenna per sintonizzare con precisione l'Access Point in base alla copertura nella propria area. Per risultati ottimali, regolare l'antenna in modo che sia perpendicolare al pavimento e al soffitto. ATTENZIONE: non toccare la punta dell'antenna, in particolare dopo che è stata collegata all'Access Point. Ciò può provocare scariche elettrostatiche (ESD) che possono danneggiare l'apparecchiatura.

4. Montaggio dell'Access Point

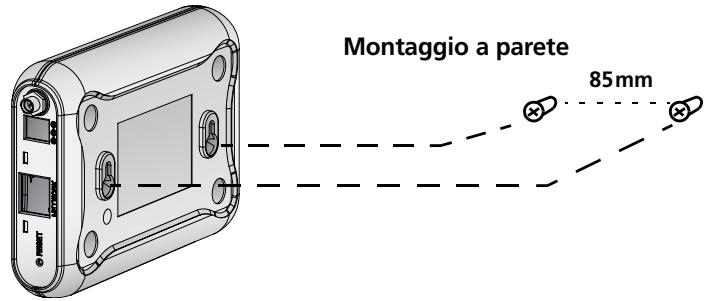

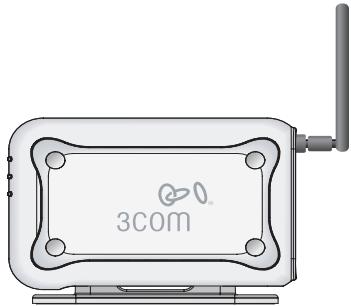

Montaggio a parete 85mm Montaggio su tavolo (orizzontale) Montaggio su tavolo (verticale)

ATTENZIONE: questo Access Point è destinato esclusivamente all'utilizzo in ambienti interni. Non installare l'Access Point in ambienti esterni se non all'interno di un cabinet da esterno appropriato. Montaggio a parete Per montare l'Access Point su una parete: 1 Individuare una posizione sulla parete priva di ostacoli. 2 Avvitare le due viti di montaggio nella parete a 85 mm di distanza l'una dall'altra. 3 Collegare il cavo Ethernet e il cavo di alimentazione alle porte sul lato dell'Access Point. 4 Allineare i fori sul retro dell'Access Point alle viti e appendere l'Access Point alle viti. Montaggio su tavolo Per installare l'Access Point su una superficie liscia, come un ripiano o una scrivania: ATTENZIONE: non collocare l'Access Point su alcun tipo di superficie metallica. Scegliere una posizione libera da ostacoli e che fornisca una buona ricezione. 1 Se si desidera montare l'Access Point in verticale, fissare il supporto al fondo dell'Access Point. Per montare l'Access Point in orizzontale, è sufficiente non installare il supporto. 2 Collocare l'Access Point su un tavolo o su un'altra superficie liscia. 3 Collegare il cavo Ethernet e il cavo di alimentazione alle porte sul lato dell'Access Point.

5. Controllo degli indicatori LED

Quando l'Access Point è collegato all'alimentazione elettrica, i LED indicano l'attività, come descritto nella seguente tabella. Un LED acceso in modo fisso indica connessione; un LED lampeggiante indica attività. LED Colore Alimenta- Verde zione WLAN L'Access Point non riceve alimentazione o vi è un guasto dell'alimentatore. Verde Se il LED è acceso, la rete wireless è abilitata. Se il LED lampeggia, il collegamento è presente ed è in corso la trasmissione o la ricezione di dati. Spento Non è presente alcun collegamento wireless. Verde Se il LED è acceso, il collegamento Ethernet tra la porta e il successivo dispositivo di rete è presente. Se il LED lampeggia, il collegamento è presente ed è in corso la trasmissione o la ricezione di dati. Spento Non è presente alcun collegamento Ethernet. LAN LAN L'Access Point è acceso e funziona normalmente. Spento Alimentazione WLAN Significato

6. Configurazione dell' Access Point

Il CD fornito con l'Access Point include il software di configurazione e amministrazione dell'Access Point. Eseguire le seguenti operazioni per configurare l'Access Point per la prima volta: 1 Inserire il CD dell'Access Point 3Com nell'unità CD-ROM del PC. Per poter configurare l'Access Point il PC deve essere connesso alla rete cablata. 2 Quando viene visualizzata la schermata OfficeConnect Installation (Installazione di OfficeConnect), fare clic su Run Discovery Application (Esegui applicazione Discovery). Se la schermata di installazione non viene visualizzata automaticamente, avviare il programma digitando d:\setup.exe (dove "d" è la lettera dell'unità CD-ROM del computer). 3 Seguire le istruzioni del programma di configurazione guidata visualizzate sullo schermo. 4 (Facoltativo) Modificare le impostazioni predefinite. L'Access Point è preconfigurato con parametri comuni. Se si desidera modificare le impostazioni predefinite, configurare l'Access Point con il browser Web in dotazione utilizzando l'interfaccia basata su Web. Le impostazioni wireless predefinite dell'Access Point sono: Password: admin SSID: 3Com Canale: 11-2,462 GHz

7. Risoluzione dei problemi

Operazioni da eseguire se la configurazione guidata non rileva l'Access Point Accertarsi che l'avvio dell'Access Point sia terminato Se la configurazione guidata viene eseguita prima che l'avvio dell'Access Point sia completato, l'applicazione potrebbe non essere in grado di individuare il dispositivo. Durante la sequenza di avvio, l'Access Point cerca di ottenere l'indirizzo IP da un server DHCP sulla rete. Trascorsi 2 - 3 minuti di tentativi non andati a buon fine, l'Access Point utilizza l'indirizzo IP statico predefinito di fabbrica,

192.168.1.250, e la maschera di sottorete 255.255.255.0. In alcuni casi l'indirizzo IP predefinito

viene visualizzato nella configurazione guidata immediatamente prima che venga impostato l'indirizzo corretto assegnato dal server DHCP. Se inizialmente non è possibile gestire l'Access Point con il browser Web, provare ad eseguire di nuovo la procedura guidata per ottenere l'indirizzo corretto. Accertarsi che l'Access Point e il PC in uso siano sulla stessa rete Perché la configurazione guidata possa rilevare l'Access Point, è necessario che il dispositivo e il PC siano posizionati sulla stessa rete e sottorete cablata. Collegare l'Access Point manualmente Se l'Access Point non rileva un server DHCP dopo 2 o 3 minuti dall'avvio, si autoassegnerà l'indirizzo IP statico predefinito di fabbrica 192.168.1.250, con maschera di sottorete 255.255.255.0. Per comunicare con l'Access Point mediante l'indirizzo predefinito, seguire la procedura riportata di seguito. 1 Impostare l'indirizzo IP del PC su qualsiasi indirizzo della stessa sottorete IP dell'Access Point (ad esempio, 192.168.1.10), con identica maschera di sottorete (255.255.255.0). 2 Raggiungere con il browser Web l'indirizzo predefinito dell'Access Point: 192.168.1.250. 3 A questo punto sarà possibile accedere e modificare la modalità operativa, nonché l'indirizzo IP statico se necessario. 3Com consiglia di impostare nell'Access Point un indirizzo IP statico in modo da conoscere sempre l'indirizzo IP. A seconda del server DHCP adoperato, ad ogni riavvio all'Access Point potrebbe essere assegnato un indirizzo IP diverso. Ripristinare le impostazioni di fabbrica dell'Access Point Per ripristinare le impostazioni di fabbrica dell'Access Point, spegnere l'unità e riaccenderla tenendo premuto il tasto Reset. Continuare a tenere premuto il tasto per 15 secondi, quindi rilasciarlo. Spegnere e riaccendere nuovamente l'Access Point: saranno state ripristinate le impostazioni di fabbrica. L'indirizzo IP predefinito sarà disponibile solo dopo che l'Access Point avrà ricercato per 2 - 3 minuti l'indirizzo di un server DHCP. Per ulteriori informazioni sull'Access Point, visitare il sito Web di 3Com: www.3Com.com.
