BEDIENUNGSANLEITUNG OFFICECONNECT WL-524 3COM

3CRWE454G75 / WL-524

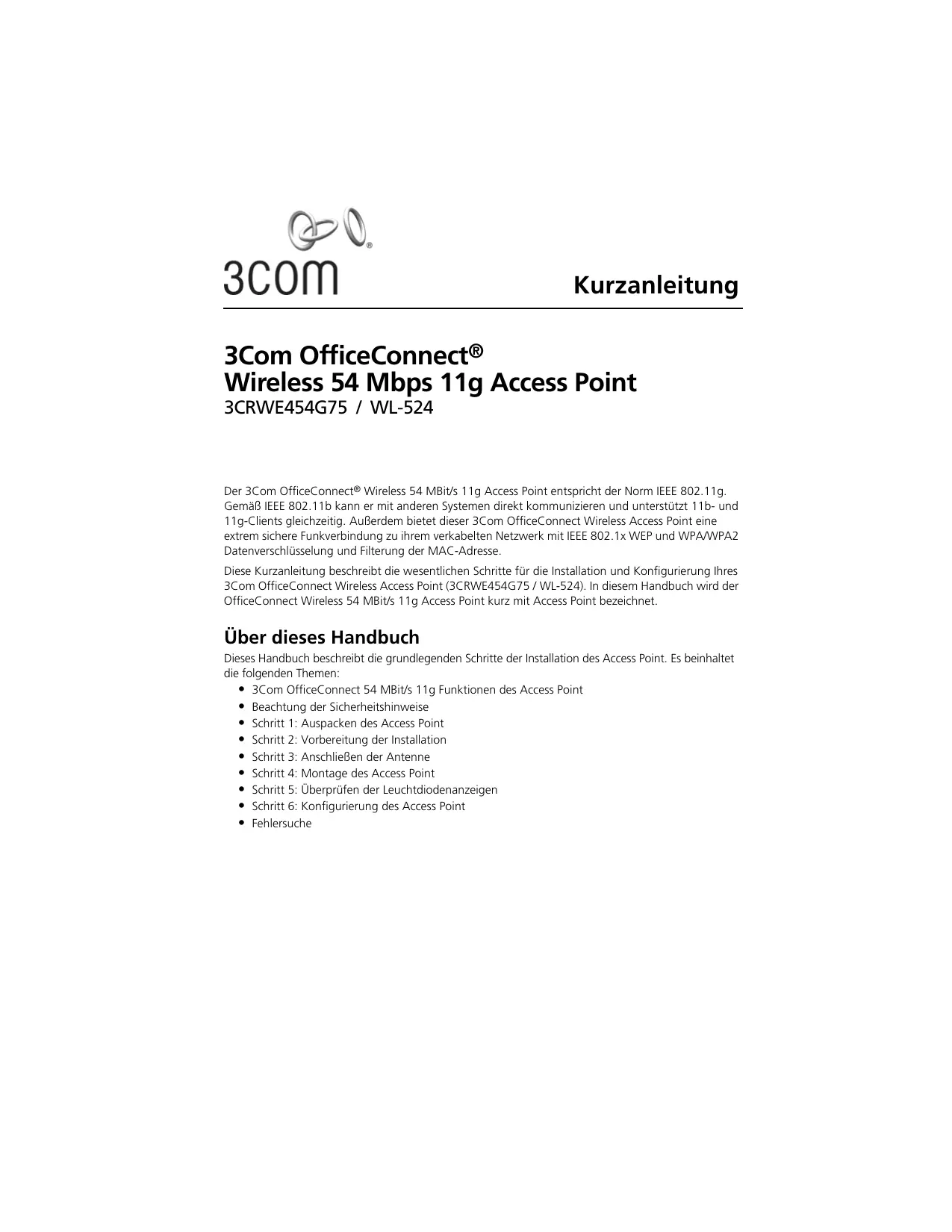

Der 3Com OfficeConnect® Wireless 54 MBit/s 11g Access Point entspricht der Norm IEEE 802.11g. Gemäß IEEE 802.11b kann er mit anderen Systemen direkt kommunizieren und unterstützt 11b- und 11g-Clients gleichzeitig. Außerdem bietet dieser 3Com OfficeConnect Wireless Access Point eine extrem sichere Funkverbindung zu ihrem verkabelten Netzwerk mit IEEE 802.1x WEP und WPA/WPA2 Datenverschlüsselung und Filterung der MAC-Adresse. Diese Kurzanleitung beschreibt die wesentlichen Schritte für die Installation und Konfigurierung Ihres 3Com OfficeConnect Wireless Access Point (3CRWE454G75 / WL-524). In diesem Handbuch wird der OfficeConnect Wireless 54 MBit/s 11g Access Point kurz mit Access Point bezeichnet. Über dieses Handbuch Dieses Handbuch beschreibt die grundlegenden Schritte der Installation des Access Point. Es beinhaltet die folgenden Themen:

• 3Com OfficeConnect 54 MBit/s 11g Funktionen des Access Point
• Beachtung der Sicherheitshinweise
• Schritt 1: Auspacken des Access Point
• Schritt 2: Vorbereitung der Installation
• Schritt 3: Anschließen der Antenne
• Schritt 4: Montage des Access Point
• Schritt 5: Überprüfen der Leuchtdiodenanzeigen
• Schritt 6: Konfigurierung des Access Point

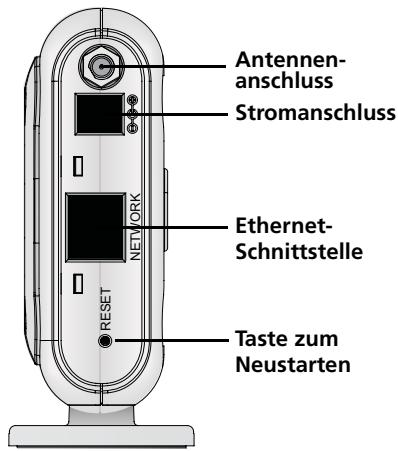

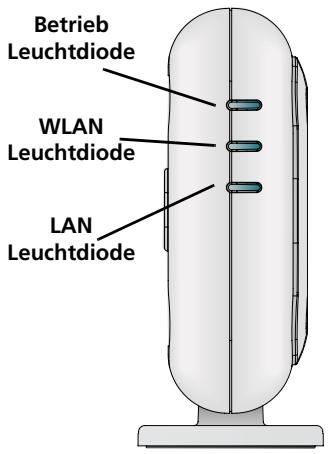

• Fehlersuche OfficeConnect 54 MBit/s 11g Funktionen des Access Point Betrieb Leuchtdiode Antennenanschluss Stromanschluss NETWORK WLAN Leuchtdiode RESET LAN Leuchtdiode EthernetSchnittstelle Taste zum Neustarten Funktion Beschreibung Stromanschluss Der Stromanschluss ist mit der externen Stromversorgung verbunden. Verwenden Sie ausschließlich den mitgelieferten externen Anschluss von 3Com, um die Stromverbindung zum Access Point herzustellen. Ethernet-Schnittstelle Die Ethernet-Schnittstelle bietet eine 10/100BASE-TX Ethernet-Verbindung zu einem 3Com Wireless LAN-Schalter. Verwenden Sie ein geeignetes RJ45-Kabel, um Ihren Access Point mit einem Computer oder einem anderen Gerät, das über eine Ethernet-Schnittstelle (z.B. ein Hub oder einen Schalter) verfügt, zu verbinden. Diese Schnittstelle hat eine automatische MDI/MDIX-Funktion, die den Einsatz entweder eines geraden oder gekreuzten Kabels ermöglicht. Leuchtdioden Die Leuchtdioden zeigen an, ob das Gerät betriebsbereit und das Netzwerk aktiv ist. Genaueres finden Sie unter “Überprüfen der Leuchtdiodenanzeigen" auf Seite 23. Antennenanschluss Ein RSMA-Antennenanschluss ermöglicht den Anschluss einer Antenne im Funkbereich 2,4 GHz. Taste zum Neustarten Drücken Sie die Taste zum Neustarten, um den Access Point neu zu starten. Um das Gerät wieder auf die Werkseinstellungen zurückzusetzen, schalten Sie das Gerät aus, drücken und halten Sie die Taste zum Neustarten und schalten das Gerät wieder ein. Halten Sie die Taste zum Neustarten weitere 15 Sekunden und lassen Sie dann los. Verbinden Sie das Gerät wieder mit der Stromversorgung und der Access Point ist auf die Werkseinstellungen zurückgesetzt. Beachtung der Sicherheitshinweise Die Ausstattung muss gemäß den örtlichen und national geltenden Baunormen, behördlichen Beschränkungen und den Bestimmungen der US-Behörde FCC (Federal Communications Commission) installiert werden. Zum Schutz von Personen und Ausrüstung darf der Access Point nur von Netzwerkspezialisten installiert werden. ACHTUNG: Gemäß den FCC-Beschränkungen bezüglich Funkwellen muss bei Betrieb des Access Point die Mindestentfernung der Antenne zu einer Person 20 cm betragen.

ACHTUNG: Um Verletzungen oder Schäden an der Ausrüstung zu vermeiden, dürfen nur nach UL, CSA, IEC oder anderen nationalen oder internationalen Bestimmungen des Einsatzlandes sicherheitsgeprüfte elektrische Geräte verwendet werden. Alle in dieser Anleitung aufgeführten stromführenden Teile erfüllen diese Anforderungen.

1. Auspacken des Access Point

Stellen Sie sicher, dass die folgenden Komponenten mit dem Access Point mitgeliefert wurden:

• Ein OfficeConnect Wireless 54 MBit/s 11g Access Point
• Ein 3Com-Netzadapater zum Gebrauch mit dem Access Point
• Eine Halterung zum senkrechten Einbau auf der Tischplatte
• Vorrichtung zur Wandmontage: einschließlich zwei Schrauben
• Eine CD-ROM mit der Wizard-Installations-Software und ein zusätzliches Exemplar dieser Kurzanleitung

2. Vorbereitung der Installation

Es ist empfehlenswert, den Access Point an das Stromnetz anzuschließen und die Ethernet-Kabel und Leuchtdioden zu überprüfen, bevor Sie das Gerät an einem schlecht zugänglichen Ort installieren. Beachten Sie außerdem vor Montage und Anschluss des Access Point Folgendes: Installationsanforderungen Beschreibung Hub oder Schalter Um Ihr Funknetzwerks in Ihr verdrahtetes Netzwerk einzubinden, benötigen Sie einen zusätzlichen Hub oder einen zur Ethernet-Schnittstelle des Access Point zugehörigen Schalter. Verkabelung Stellen Sie sicher, dass das standardmäßige Ethernet-Kabel vor Ort angeschlossen ist, bevor Sie den Access Point installieren. Stromversorgung Der Anschluss des Access Point an die Stromversorgung ist nur mit dem mitgelieferten 3Com-Netzadapter möglich. Stellen Sie sicher, dass die Steckdose leicht zugänglich ist. Die Stromversorgung des Access Point kann ausschließlich mit dem Netzstecker unterbrochen werden. MAC-Adresse Die MAC-Adresse des Access Point an einem sicheren Ort aufbewahren, bevor der Access Point an einem schwer zugänglichen Ort installiert wird. Die MAC-Adresse befindet sich auf der Rückseite des Access Point.

3. Anschließen der Antenne

Vorsichtig die mit dem Access Point separat mitgelieferte Standardantenne auspacken. Die Antenne am Antennenanschluss des Access Point von Hand festschrauben. Nach der Netzwerkinbetriebnahme kann es sein, dass die Antenne ausgerichtet werden muss, damit die gewünschte Reichweite erzielt werden kann. Sie erreichen die besten Ergebnisse, wenn Sie die Antenne senkrecht zum Boden ausrichten. WARNUNG: Die Antennenspitzen nicht berühren. Dies gilt insbesondere nach dem Anschluss an den Access Point. Dies kann zu elektrostatischer Entladung und dadurch zur Beschädigung der Ausrüstung führen.

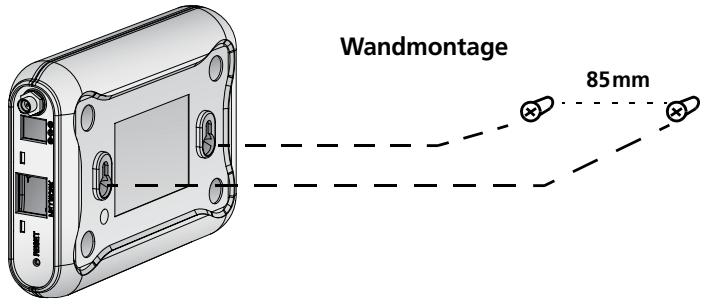

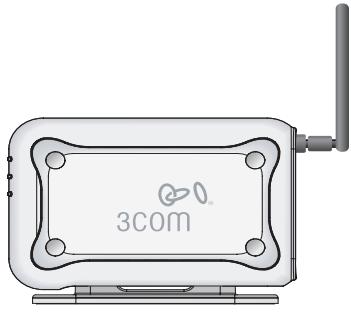

VORSICHT: Der Access Point ist nur für den Einsatz im Innenbereich geeignet. Den Access Point nicht im Außenbereich montieren, es sei denn Sie montieren ihn in einem geeigneten Gehäuse für den Außenbereich. Wandmontage Um den Access Point an einer Wand zu montieren: 1 Wählen Sie eine geeignete ebene Stelle an der Wand. 2 Zwei Montageschrauben in einem Abstand von 85 mm in die Wand schrauben. 3 Schließen Sie das Ethernet- und das Stromkabel an die Anschlüsse an der Seite des Access Point an. 4 Bringen Sie die Öffnungen auf der Rückseite des Access Point auf eine Höhe mit den Schrauben und hängen Sie den Access Point ein. Montage an der Tischplatte So montieren Sie den Access Point an einer glatten Oberfläche wie z.B. einem Tisch: VORSICHT: Den Access Point nicht auf einer metallischen Oberfläche platzieren. Wählen Sie einen Ort, der frei von Unebenheiten ist und guten Empfang bietet. 1 Wenn Sie den Access Point vertikal montieren wollen, bringen Sie die Halterung an der Unterseite des Access Point an. Wenn Sie den Access Point horizontal montieren wollen, ist keine Halterung erforderlich. 2 Den Access Point auf einem Tisch oder einer anderen Oberfläche platzieren. 3 Schließen Sie das Ethernet- und das Stromkabel an die Anschlüsse an der Seite des Access Point an.

5. Überprüfen der Leuchtdiodenanzeigen

Wenn der Access Point an den Strom angeschlossen ist, zeigen die Leuchtdioden den Betrieb, wie in der folgenden Tabelle beschrieben, an. Eine ständig leuchtende Leuchtdiode zeigt die Verbindung an; eine blinkende Leuchtdiode zeigt den Betrieb an. Leuchtdiode Farbe Bedeutung Betrieb Grün Der Access Point ist ausreichend mit Strom versorgt und funktioniert einwandfrei. Aus Der Access Point empfängt keinen Strom oder es gibt ein Problem mit der Stromversorgung. Grün Das Leuchten der Leuchtdiode bedeutet, dass das Funknetzwerk aktiv ist. Eine blinkende Leuchtdiode bedeutet, dass die Verbindung besteht und Daten übertragen werden. Aus Keine Funkverbindung vorhanden. Grün Das Leuchten der Leuchtdiode bedeutet, dass die Ethernet-Verbindung zwischen der Schnittstelle und der nächsten Netzwerkkomponente besteht. Eine blinkende Leuchtdiode bedeutet, dass die Verbindung besteht und Daten übertragen werden. Aus Keine Ethernet-Verbindung vorhanden. Betrieb WLAN WLAN LAN LAN

6. Konfigurierung des Access Point

Die mit dem Access Point mitgelieferte CD enthält Software, die Sie bei der Installation und Verwaltung des Access Point unterstützt. Bei der Erstkonfigurierung des Access Point sind die folgenden Schritte durchzuführen: 1 Legen Sie die CD des 3Com-Access Point in das CD-ROM-Laufwerk Ihres PCs ein. Ihr PC muss an das verkabelte Netzwerk angeschlossen sein, um den Access Point zu installieren. 2 Wenn die OfficeConnect Installation startet, auf Run Discovery Application (Wiederherstellungsprogramm ausführen) klicken. Wenn das Installationsfenster nicht automatisch erscheint, starten Sie das Programm durch Eingabe von d:\setup.exe (wobei "d" der Buchstabe des CD-ROM-Laufwerks Ihres PCs ist). 3 Befolgen Sie die Befehle des Installations-Wizard auf dem Bildschirm. 4 (Optional) Ändern der Standardeinstellungen. Der Access Point wurde auf die üblichen Standardparameter voreingestellt. Wenn Sie diese Einstellungen ändern wollen, konfigurieren Sie mit dem Web-Browser und seiner webbasierten Schnittstelle den Access Point. Die Standard-Funkeinstellungen des Access Point sind: Passwort: admin SSID: 3Com Kanal: 11-2.462GHz

Was zu tun ist, wenn der Installations-Wizard sich nicht mit Ihrem Access Point verbindet. Stellen Sie sicher, dass der Access Point den Bootvorgang beendet hat Wenn Sie den Installations-Wizard starten, bevor der Access Point den Bootvorgang vollständig beendet hat, kann das Programm das Gerät möglicherweise nicht finden. Während des Bootvorgangs, versucht der Access Point eine IP-Adresse von einem DHCP-Server im Netzwerk zu empfangen. Nach 2 bis 3 Minuten ohne Erfolg, richtet der Access Point eigenständig die statische IP-Adresse

192.168.1.250 der Werkseinstellung, Unternetzmaske 255.255.255.0 ein. Manchmal erscheint die

Standard-IP-Adresse im Installations-Wizard kurz bevor die korrekte DHCP-Adresse eingerichtet wird. Wenn das öffnen des Web-Browsers zur Verwaltung des Access Point zunächst nicht gelingt, versuchen Sie den Wizard erneut auszuführen, um die korrekte Adresse zu empfangen. Stellen Sie sicher, dass der Access Point und Ihr PC in das selbe Netzwerk eingebunden sind. Der Access Point und der PC müssen in das selbe verkabelte Netzwerk und Unternetzwerk eingebunden sein, damit sich der Installations-Wizard mit dem Access Point verbinden kann. Verbinden Sie den Access Point manuell Wenn der Access Point während des Bootvorgang nach 2 bis 3 Minuten keinen DHCP-Server erkennt, wird er sich eigenständig die statische IP- Adresse 192.168.1.250 der Werkseinstellung, Unternetzmaske 255.255.255.0, zuweisen. Um mit dem Access Point über die Standard-Adresse zu kommunizieren, gehen Sie wie folgt vor: 1 Weisen Sie der IP-Adresse Ihres PCs eine Adresse im selben IP-Unternetz wie der Access Point (zum Beispiel 192.168.1.10) zu, mit Unternetzmaske wie der Access Point (255.255.255.0). 2 Wählen Sie in Ihrem Web Browser die Standard-Adresse des Access Point: 192.168.1.250. 3 Jetzt können Sie, sich anmelden und den Betriebsmodus wechseln und, falls nötig, die statische IP-Adresse ändern. 3Com empfiehlt, dass Sie eine statische IP-Adresse im Access Point einrichten, so dass sie die IPAdresse immer kennen. Abhängig vom verwendeten DHCP-Server, kann dem Access Point bei jedem neuen Bootvorgang eine andere IP-Adresse zugewiesen werden. Zurücksetzen des Access Point auf Werkseinstellungen Um den Access Point auf die Werkseinstellungen zurückzusetzen, schalten Sie das Gerät ab, drücken und halten sie die Taste zum Neustarten und schalten Sie das Gerät wieder ein. Halten Sie die Taste zum Neustarten weitere 15 Sekunden und lassen Sie dann los. Schalten Sie das Gerät wieder ein und der Access Point ist wieder auf die Werkseinstellungen zurückgesetzt. Die Standard-IP-Adresse ist erst zugänglich, nachdem der Access Point 2 bis 3 Minuten eine Adresse von einem DHCP-Server gesucht hat. Weitere Informationen zu Ihrem Access Point finden Sie auf der 3Com-Internetseite: www.3Com.com.
