MANUAL DE USUARIO CU 700 AKG

p. 32 ¡Sirvase leer el manual antes de utilizar el equipo! 14:46 Seite 1 (Schwarz/Black Auszug) CU 700_D030915_Quad_Manual

14:46 Seite 32 (Schwarz/Black Auszug) ¡Bienvenido! Muchas gracias Símbolos utilizados Nota importante

08/18/2009 por haberse decidido por un producto de la empresa AKG. Tómese, por favor, unos momentos para leer el Modo de Empleo, en especial el capítulo “Seguridad y medio ambiente”, antes de usar el aparato. Guarde las instrucciones de empleo en un lugar seguro de modo que pueda consultarlas si se le presenta alguna duda. ¡Que se divierta y que tenga mucho éxito con su nuevo equipo!

El signo de exclamación dentro de un triángulo en el equipo indica que el usuario debe consultar el manual de usuario. En el manual de usuario, este símbolo identifica las instrucciones que debe seguir el usuario para garantizar el funcionamiento seguro del equipo.

El símbolo "" señala importantes notas, indicaciones o explicaciones que debería seguir para estar seguro de obtener un rendimiento óptimo del equipo.

• AKG mejora de forma continua el firmware interno del sistema CU 700 con el fin de satisfacer las necesidades cambiantes de sus clientes de la mejor manera posible. Si su sistema utilizara una versión de firmware diferente a la descrita en este manual de usuario, algunas funciones podrían diferir de las instrucciones aquí expuestas. CU 700_D030915_Quad_Manual 08/18/2009 14:46 Seite 33 (Schwarz/Black Auszug) Índice

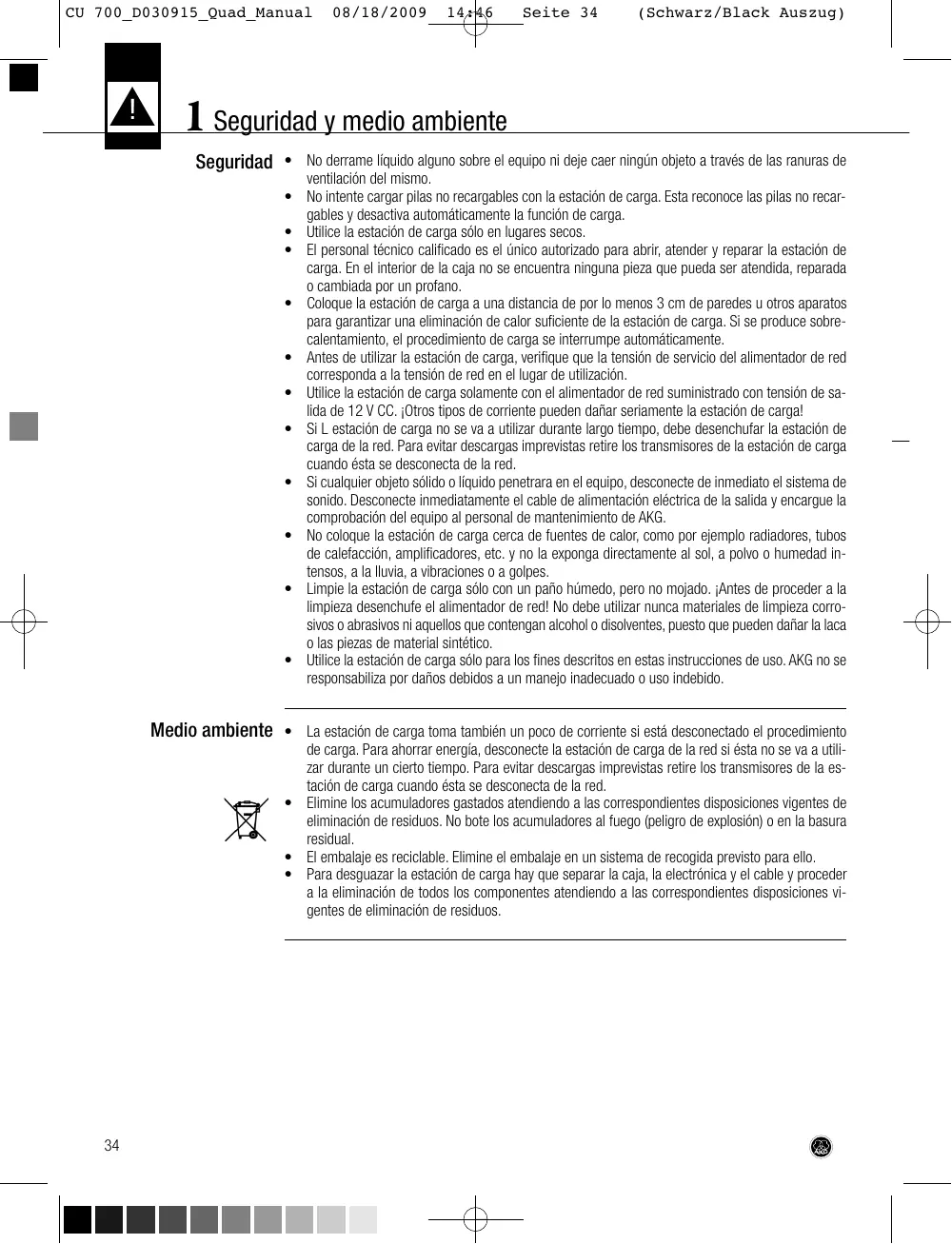

1 Seguridad y medio ambiente

• No derrame líquido alguno sobre el equipo ni deje caer ningún objeto a través de las ranuras de ventilación del mismo.
• No intente cargar pilas no recargables con la estación de carga. Esta reconoce las pilas no recargables y desactiva automáticamente la función de carga.
• Utilice la estación de carga sólo en lugares secos.
• El personal técnico calificado es el único autorizado para abrir, atender y reparar la estación de carga. En el interior de la caja no se encuentra ninguna pieza que pueda ser atendida, reparada o cambiada por un profano.
• Coloque la estación de carga a una distancia de por lo menos 3 cm de paredes u otros aparatos para garantizar una eliminación de calor suficiente de la estación de carga. Si se produce sobrecalentamiento, el procedimiento de carga se interrumpe automáticamente.
• Antes de utilizar la estación de carga, verifique que la tensión de servicio del alimentador de red corresponda a la tensión de red en el lugar de utilización.
• Utilice la estación de carga solamente con el alimentador de red suministrado con tensión de salida de 12 V CC. ¡Otros tipos de corriente pueden dañar seriamente la estación de carga!
• Si L estación de carga no se va a utilizar durante largo tiempo, debe desenchufar la estación de carga de la red. Para evitar descargas imprevistas retire los transmisores de la estación de carga cuando ésta se desconecta de la red.
• Si cualquier objeto sólido o líquido penetrara en el equipo, desconecte de inmediato el sistema de sonido. Desconecte inmediatamente el cable de alimentación eléctrica de la salida y encargue la comprobación del equipo al personal de mantenimiento de AKG.
• No coloque la estación de carga cerca de fuentes de calor, como por ejemplo radiadores, tubos de calefacción, amplificadores, etc. y no la exponga directamente al sol, a polvo o humedad intensos, a la lluvia, a vibraciones o a golpes.
• Limpie la estación de carga sólo con un paño húmedo, pero no mojado. ¡Antes de proceder a la limpieza desenchufe el alimentador de red! No debe utilizar nunca materiales de limpieza corrosivos o abrasivos ni aquellos que contengan alcohol o disolventes, puesto que pueden dañar la laca o las piezas de material sintético.
• Utilice la estación de carga sólo para los fines descritos en estas instrucciones de uso. AKG no se responsabiliza por daños debidos a un manejo inadecuado o uso indebido. Medio ambiente

• La estación de carga toma también un poco de corriente si está desconectado el procedimiento de carga. Para ahorrar energía, desconecte la estación de carga de la red si ésta no se va a utilizar durante un cierto tiempo. Para evitar descargas imprevistas retire los transmisores de la estación de carga cuando ésta se desconecta de la red.
• Elimine los acumuladores gastados atendiendo a las correspondientes disposiciones vigentes de eliminación de residuos. No bote los acumuladores al fuego (peligro de explosión) o en la basura residual.
• El embalaje es reciclable. Elimine el embalaje en un sistema de recogida previsto para ello.
• Para desguazar la estación de carga hay que separar la caja, la electrónica y el cable y proceder a la eliminación de todos los componentes atendiendo a las correspondientes disposiciones vigentes de eliminación de residuos. CU 700_D030915_Quad_Manual 08/18/2009 14:46 Seite 35 (Schwarz/Black Auszug) 2 Volumen de suministro

• Compruebe que el embalaje contenga todas las piezas enumeradas a continuación. Si faltara alguna de ellas, póngase en contacto con el distribuidor de AKG.
• 1 Estación de carga CU 700
• 1 Alimentador de red (si está marcado con cruz en el embalaje)
• 4 Acumuladores NiMH, tamaño AA
• Los accesorios opcionales los encontrará en el más reciente Catálogo/Folleto de AKG o en www.akg.com. Su distribuidor lo asesorará con mucho gusto. Accesorios opcionales 3 Generalidades La estación de carga CU 700 fue desarrollada especialmente para el sistema inalámbrico DMS 700. La estación de carga dispone de dos bandejas de carga de forma especial para acoger los transmisores DHT 700 y DPT 700. Con ello se pueden cargar dos transmisores con acumuladores en forma simultánea y completamente independiente. Para cargar los acumuladores no es necesario sacarlos del transmisor.

Introducción La estación de carga CU 700

• controla la tensión y la temperatura de los acumuladores durante el ciclo de carga
• indica el fin del ciclo de carga cuando se llega a la capacidad máxima;
• controla todos los parámetros de seguridad necesarios e interrumpe el proceso de carga si uno o más de los parámetros de seguridad exceden el margen permitido o bajan por debajo del mismo. La estación de carga reconoce si en el transmisor se encuentran pilas normales (no recargables) y desactiva automáticamente la función de carga si se ha introducido unas pilas normaesl. Panel superior y frontal Bandeja de carga 2 Bandeja de carga 1 LED indicador para bandeja de carga 2 LED indicador para bandeja de carga 2

08/18/2009 14:46 Seite 36 (Schwarz/Black Auszug) 3 Generalidades Panel inferior y posterior Entrada 12 V CC Entrada 12 V CC para uso en bastidor Interfaz de datos: enchufe RJ11 para conectar le estación de carga a un ordenador (por vía del HUB 4000 Q) Juego de montaje opcional

• El juego opcional de montaje del bastidor RMU 700 (3158 Z 00150) le permite instalar una o dos estaciones de carga CU 700 en un bastidor de 19''.

• Controle si la tensión de servicio indicada en el alimentador de red suministrado corresponde a la tensión de red en el lugar de utilización. La utilización del alimentador con otra tensión puede dañar el aparato.
• Utilice exclusivamente el alimentador de red suministrado.

1. Conecte el cable CC del alimentador de red suministrado a la toma 12 V DC en la placa posterior

de la estación de carga.

2. Enchufe el alimentador de red a un conector adecuado.

4. La estación de carga está en régimen de servicio y ambos LEDs indicadores están oscuros.

• Los acumuladores incluidos (y también aquellos que se compran más tarde) se entregan vacíos o cargados parcialmente. Antes de poder utilizar acumuladores nuevos es imprescindible cargarlos primero.
• El indicador de capacidad de los acumuladores funcionará en forma óptima si carga completamente los acumuladores con la estación de carga CU 700.
• Si repone los acumuladores recargables dentro de un transmisor asegúrese de que estén completamente cargados para poder calibrar el sistema de control de carga.
• La vida útil de los acumuladores depende de la calidad de los mismos. No use ningún tipo de acumuladores recargables que no sean del mismo tipo de los que van incluidos con la estación de carga. Nota Cada una de las bandejas de carga dispone de un LED indicador tricolor, que indica los siguientes regímenes de servicio (">...<" significa que el LED está centelleando con el color indicado): LED indicador

Estatus La estación de carga está en régimen de servicio, en la estación de carga no se encuentra ningún transmisor. naranja Los acumuladores en el transmisor insertado están siendo verificados. La temperatura de los acumuladores es superior a 40°C ó inferior a 5°C. EL LED centellea hasta que la temperatura se encuentre en la gama especificada. rojo verde Los acumuladores se están cargando. Los acumuladores están completamente cargados, el ciclo de carga ha terminado. >rojo< azul Fallo. La comunicación de datos para la supervisión por ordenador está activada.

1. Controle si en la caja de pilas del transmisor se

encuentran dos acumuladores. Si en la caja de pilas no hay ningún acumulador, coloque el transmisor en la estación de carga sólo después de haber introducido dos acumuladores.

2. Introduzca el transmisor de tal forma en la bandeja de carga que su display indique hacia los

LEDs indicadores de la estación de carga. El transmisor recibe corriente automáticamente a través de los contactos de carga.

3. No encienda nunca el transmisor durante un ciclo

de carga, ya que en este caso el LED puede indicar la terminación del ciclo de carga antes de que éste haya realmente terminado.

• Para evitar daño a la estación de carga, no trate de cargar pilas secas (no recargables). Cuadro 1: Funcionamiento de los LEDs indicadores Introducir un transmisor Fig. 1: Insertar los transmisores en la estación de carga CU 700 ! AVISO

08/18/2009 14:46 Seite 38 (Schwarz/Black Auszug) 5 Notas sobre el manejo Notas importantes 1. El transmisor se puede retirar en cualquier momento de la estación de carga antes de haber concluido el ciclo de carga.

2. Los acumuladores que se encuentran en el transmisor se pueden recargar en cualquier momento,

es decir, también antes de que estén completamente descargados.

3. Con una temperatura ambiente de más de +40°C puede producirse un sobrecalentamiento de la

estación de carga, lo que puede producir un tiempo de carga bastante más largo o bien una interrupción del ciclo de carga (el LED indicador centellea de rojo). Si la temperatura ambiente baja a menos de +40°C, el ciclo de carga continúa automáticamente (el LED indicador está iluminado constantemente de rojo).

4. Si durante el ciclo de carga los acumuladores se calientan a más de +60°C (p.ej. debido a una

temperatura ambiente más alta), el ciclo de carga concluye automáticamente (el LED indicador centellea de rojo). La mayoría de los acumuladores quedan inutilizables si se calientan a temperaturas de más de +60°C.

5. Sacudidas muy fuertes pueden producir una interrupción (el LED indicador centellea de rojo), un

reinicio (el LED indicador está encendido de naranja) o la terminación prematura (el LED indicador está encendido de verde) del ciclo de carga. Evite sacudidas durante el ciclo de carga y controle que la estación de carga esté colocada firmemente sobre un soporte duro.

6. No obstante los puntos 1 y 2, para garantizar una larga duración de los acumuladores, recomendamos,

• descargar siempre completamente los acumuladores, es decir, volver a recargarlos tan sólo cuando el transmisor indique una reducida capacidad de acumulador;
• cargar los acumuladores completamente, es decir, no sacarlos de la estación de carga antes de que haya concluido el ciclo de carga;
• no cargar nunca los acumuladores a temperaturas inferiores a +5°C o superiores a +40°C. A esas temperaturas no se inicia el ciclo de carga y el LED indicador se ilumina de naranja. El ciclo de carga se inicia automáticamente en cuanto la temperatura de los acumuladores se encuentra nuevamente en el margen permitido.
• utilizar exclusivamente los tipos de acumulador recomendados (véase el capítulo 9 Datos técnicos).

7. Los acumuladores llegan a su plena capacidad solamente después de varios ciclos de carga.

8. Si hay un transmisor con acumuladores completamente cargados en una bandeja de carga y un

transmisor con acumuladores descargados en la otra, el ciclo de carga puede durar hasta 10 horas. 9. Si se introduce un transmisor con pilas normales en la estación de carga, el ciclo de carga se interrumpe después del procedimiento de control y de un breve tiempo de carga. El LED indicador empieza a centellear de rojo.

El ciclo de carta comienza automáticamente al introducir un transmisor con acumuladores en la estación de carga. LED indicador naranja rojo verde Cuadro 2: Ciclo de carga Estatus La tensión y la temperatura de los acumuladores se están verificando. Los acumuladores se están cargando. El tiempo de carga para acumuladores totalmente descargados es de aprox. 1,5 horas, para acumuladores parcialmente descargados, un tiempo correspondientemente menor. Los acumuladores están completamente cargados, el ciclo de carga ha terminado. La estación de carga conmuta a carga de compensación. Retire el transmisor de la estación de carga. El proceso de carga puede producir un calentamiento de los acumuladores hasta +60°C, lo que es completamente normal. 7 Limpieza

1. Desenchufe el cable CC de la toma DC 12 V de la parte posterior de la estación de carga.

2. Limpie las superficies de la estación de carga con un paño humedecido, pero no mojado, con

• No utilice en ningún caso materiales de limpieza corrosivos o abrasivos ni aquellos que contengan alcohol o disolventes, puesto que pueden dañar la laca o las piezas de material sintético. ! AVISO

08/18/2009 14:46 Seite 40 8 Reparación de desperfectos Desperfecto Todos los LEDs están apagados. Causa posible

• No es desperfecto. Los LEDs delante de las bandejas de carga se activan sólo cuando usted introduce un transmisor con acumuladores en la correspondiente bandeja de carga. Los LEDs están apagados aun cuando un 1. El alimentador de red no está conectransmisor con acumuladores ha sido intado con la red eléctrica. troducido al menos en una bandeja de

2. El cable CC no está conectado a la

carga. estación de carga.

3. El transmisor no toma contacto con

los 4 contactos de carga.

4. Desperfecto interno.

Un LED centellea de rojo.

• El ciclo de carga fue interrumpido:

1. En el transmisor se encuentran unas

pilas no recargables.

1. Enchufar el adaptador de red a un conector apropiado.

2. Conectar el cable CC a la estación de

3. Verificar el efecto de elasticidad de

los contactos, o limpiarlos.

4. Desenchufar el adaptador de red o

cable CC y volver a enchufarlo después de 10 segundos. Si el fallo vuelve a presentarse, diríjase a su Servicio al Cliente de AKG.

1. Retirar el transmisor de la bandeja de

carga, reemplazar las pilas por dos acumuladores. Los contactos de carga están sucios. 2. Limpiar, con un paño suave, los contactos de carga del transmisor y de la estación de carga. La temperatura interior de los acumu- 3. Dejar enfriar los acumuladores, el ladores está demasiado alta. ciclo de carga se inicia automáticamente cuando la temperatura se encuentra en el margen permitido. La temperatura interior de la estación 4. Emplazar la estación de carga de tal de carga está demasiado alta. forma que se pueda producir una adecuada eliminación de calor. Los acumuladores tienen un fallo.

5. Recambiar los acumuladores.

(Tensión <0,5 V) Adaptador de red incorrecto con ten- 6. Utilizar el adaptador de red original sión demasiado alta: ambos LEDs suministrado con la estación de centellean de rojo. carga. La estación de carga tiene un fallo.

7. Diríjase a su Servicio al Cliente de

AKG. CU 700_D030915_Quad_Manual 08/18/2009 14:46 Seite 41 (Schwarz/Black Auszug) 9 Datos técnicos Tensión de servicio: Acumuladores recomendados: Tensión de red: Corriente de carga: Tiempo de carga: Dimensiones (l x al x an): Peso:

12 V CC, máx. 1.5A acumuladores NiMH o NiCd con capacidad mínima de 1900 mAh véase el impreso en el alimentador de red típ. 1,4 A para el funcionamiento de una sola bandeja de carga típ. 1,5 horas para el funcionamiento de una sola bandeja de carga (dependiendo del tipo y de la capacidad de los acumuladores) 188 x 115 x 78 mm aprox. 420 g Este aparato corresponde a las normas citadas en la declaración de conformidad. Esta última está disponible en el sitio http://www.akg.com o puede ser solicitada al correo electrónico sales@akg.com
