14:46 Seite 12 (Schwarz/Black Auszug) Willkommen! Vielen Dank, Verwendete Symbole dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben. Bitte lesen Sie die Bedienungsanleitung, insbesondere das Kapitel “Sicherheit und Umwelt”, aufmerksam durch, bevor Sie das Gerät benützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. Wir wünschen Ihnen viel Spaß und Erfolg!

08/18/2009 Das Rufzeichen im gleichseitigen Dreieck am Gerät ist eine Aufforderung, die Bedienungsanleitung zu lesen. In der Bedienungsanleitung kennzeichnet dieses Symbol Anweisungen, die zum sicheren Betrieb des Geräts unbedingt zu befolgen sind. Das Symbol ““ macht Sie auf wichtige Hinweise und Erklärungen aufmerksam. Bitte befolgen Sie diese Hinweise, damit Ihr Gerät optimal funktioniert.

• Die interne Firmware des Systems CU 700 wird ständig verbessert, um Kundenanforderungen optimal gerecht zu werden. Sollte Ihr System bereits mit einer höheren Firmware als der in dieser Bedienungsanleitung beschriebenen ausgestattet sein, können manche Funktionen von der Beschreibung abweichen. CU 700_D030915_Quad_Manual 08/18/2009 14:46 Seite 13 (Schwarz/Black Auszug) Inhaltsverzeichnis

CU 700_D030915_Quad_Manual 08/18/2009 14:46 Seite 14 (Schwarz/Black Auszug)

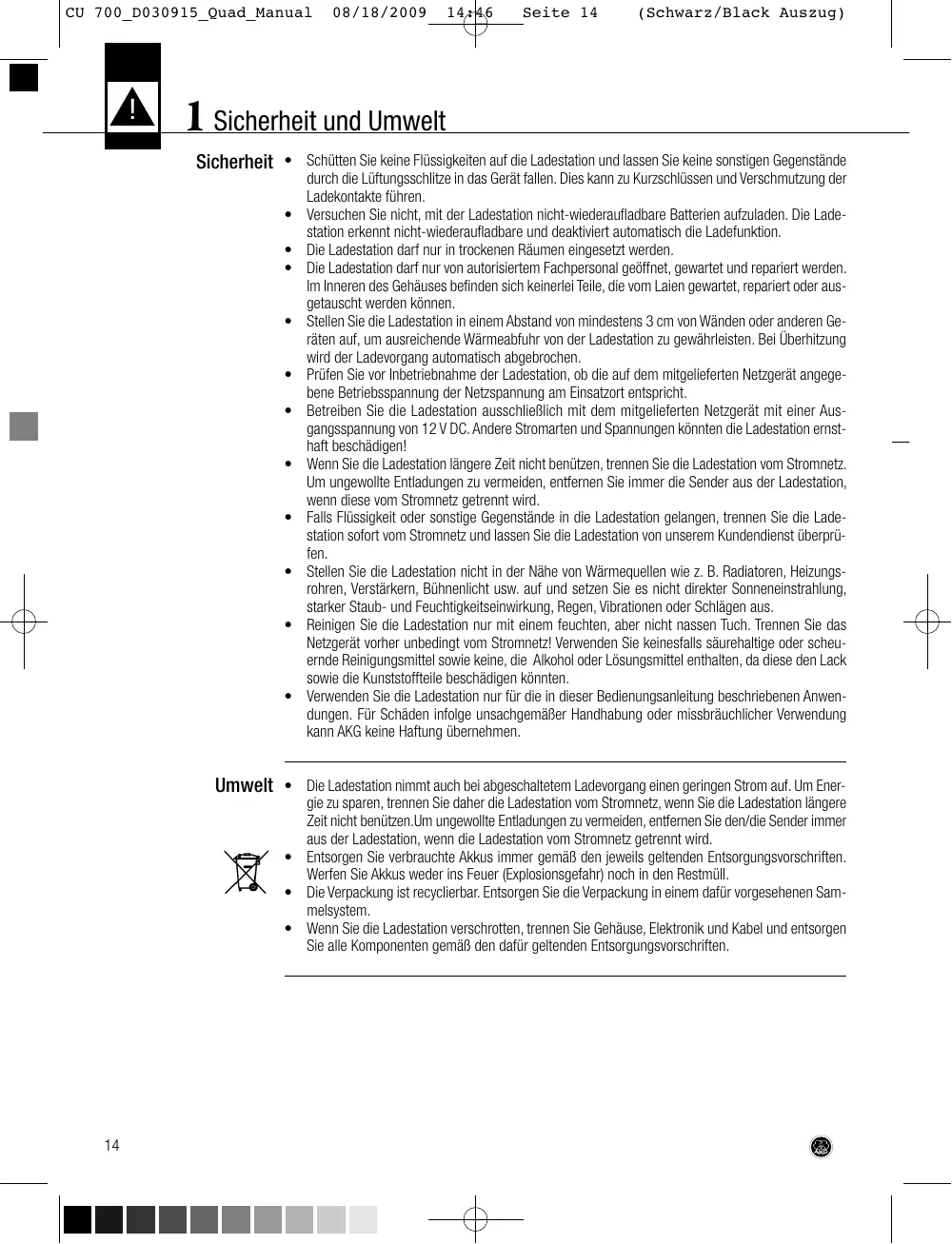

1 Sicherheit und Umwelt

• Schütten Sie keine Flüssigkeiten auf die Ladestation und lassen Sie keine sonstigen Gegenstände durch die Lüftungsschlitze in das Gerät fallen. Dies kann zu Kurzschlüssen und Verschmutzung der Ladekontakte führen.
• Versuchen Sie nicht, mit der Ladestation nicht-wiederaufladbare Batterien aufzuladen. Die Ladestation erkennt nicht-wiederaufladbare und deaktiviert automatisch die Ladefunktion.
• Die Ladestation darf nur in trockenen Räumen eingesetzt werden.
• Die Ladestation darf nur von autorisiertem Fachpersonal geöffnet, gewartet und repariert werden. Im Inneren des Gehäuses befinden sich keinerlei Teile, die vom Laien gewartet, repariert oder ausgetauscht werden können.
• Stellen Sie die Ladestation in einem Abstand von mindestens 3 cm von Wänden oder anderen Geräten auf, um ausreichende Wärmeabfuhr von der Ladestation zu gewährleisten. Bei Überhitzung wird der Ladevorgang automatisch abgebrochen.
• Prüfen Sie vor Inbetriebnahme der Ladestation, ob die auf dem mitgelieferten Netzgerät angegebene Betriebsspannung der Netzspannung am Einsatzort entspricht.
• Betreiben Sie die Ladestation ausschließlich mit dem mitgelieferten Netzgerät mit einer Ausgangsspannung von 12 V DC. Andere Stromarten und Spannungen könnten die Ladestation ernsthaft beschädigen!
• Wenn Sie die Ladestation längere Zeit nicht benützen, trennen Sie die Ladestation vom Stromnetz. Um ungewollte Entladungen zu vermeiden, entfernen Sie immer die Sender aus der Ladestation, wenn diese vom Stromnetz getrennt wird.
• Falls Flüssigkeit oder sonstige Gegenstände in die Ladestation gelangen, trennen Sie die Ladestation sofort vom Stromnetz und lassen Sie die Ladestation von unserem Kundendienst überprüfen.
• Stellen Sie die Ladestation nicht in der Nähe von Wärmequellen wie z. B. Radiatoren, Heizungsrohren, Verstärkern, Bühnenlicht usw. auf und setzen Sie es nicht direkter Sonneneinstrahlung, starker Staub- und Feuchtigkeitseinwirkung, Regen, Vibrationen oder Schlägen aus.
• Reinigen Sie die Ladestation nur mit einem feuchten, aber nicht nassen Tuch. Trennen Sie das Netzgerät vorher unbedingt vom Stromnetz! Verwenden Sie keinesfalls säurehaltige oder scheuernde Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel enthalten, da diese den Lack sowie die Kunststoffteile beschädigen könnten.
• Verwenden Sie die Ladestation nur für die in dieser Bedienungsanleitung beschriebenen Anwendungen. Für Schäden infolge unsachgemäßer Handhabung oder missbräuchlicher Verwendung kann AKG keine Haftung übernehmen. Umwelt

• Die Ladestation nimmt auch bei abgeschaltetem Ladevorgang einen geringen Strom auf. Um Energie zu sparen, trennen Sie daher die Ladestation vom Stromnetz, wenn Sie die Ladestation längere Zeit nicht benützen.Um ungewollte Entladungen zu vermeiden, entfernen Sie den/die Sender immer aus der Ladestation, wenn die Ladestation vom Stromnetz getrennt wird.
• Entsorgen Sie verbrauchte Akkus immer gemäß den jeweils geltenden Entsorgungsvorschriften. Werfen Sie Akkus weder ins Feuer (Explosionsgefahr) noch in den Restmüll.
• Die Verpackung ist recyclierbar. Entsorgen Sie die Verpackung in einem dafür vorgesehenen Sammelsystem.
• Wenn Sie die Ladestation verschrotten, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle Komponenten gemäß den dafür geltenden Entsorgungsvorschriften. CU 700_D030915_Quad_Manual 08/18/2009 14:46 Seite 15 (Schwarz/Black Auszug) 2 Lieferumfang

• Kontrollieren Sie bitte, ob die Verpackung alle unten angeführten Teile enthält. Falls etwas fehlt, wenden Sie sich bitte an Ihren AKG-Händler.
• 1 x Ladestation CU 700
• 1 x Steckernetzgerät (wenn auf der Verpackung angekreuzt)
• 4 x NiMH-Akkus, Größe AA
• Optionales Zubehör finden Sie im aktuellen AKG-Katalog/Folder oder auf www.akg.com. Ihr Händler berät Sie gerne. Optionales Zubehör 3 Allgemeines Die Ladestation CU 700 wurde speziell für das System DMS 700 entwickelt. Die Ladestation besitzt zwei speziell geformte Lademulden zur Aufnahme der Sender DHT 700 und DPT 700. Damit können Sie zwei Sender mit Akkus gleichzeitig und völlig unabhängig voneinander aufladen. Sie brauchen die Akkus zum Aufladen nicht aus dem Sender herauszunehmen.

Einleitung Die Ladestation CU 700

• überwacht während des Ladezyklus Spannung und Temperatur der Akkus;
• signalisiert nach Erreichen der maximalen Kapazität das Ende des Ladezyklus;
• überwacht alle erforderlichen Sicherheitsparameter und bricht den Ladevorgang ab, falls ein oder mehrere Sicherheitsparameter den zulässigen Bereich über- oder unterschreitet. Die Ladestation erkennt, ob sich normale (nicht-wiederaufladbare) Batterien im Sender befinden und deaktiviert automatisch die Ladefunktion, wenn normale Batterien eingelegt sind. Oberseite und Vorderseite Lademulde 2 Lademulde 1 Status LED für Lademulde 2 Status LED für Lademulde 1

08/18/2009 14:46 Seite 16 (Schwarz/Black Auszug) 3 Allgemeines Unterseite und Rückseite 12 VDC-Eingang 12 VDC-Eingang für Betrieb im Rack Datenschnittstelle: RJ11-Buchse zum Anschluss der Ladestation an einen PC (via HUB 4000 Q) Optionales Rackmontageset

4 Netzanschluss L ACHTUNG

• Mit dem optionalen Rackmontageset RMU 700 (3158 Z 00150) können Sie eine oder zwei Ladestationen CU 700 in einem 19”-Rack montieren.

• Kontrollieren Sie, ob die am mitgelieferten Netzgerät angegebene Netzspannung mit der Netzspannung am Einsatzort übereinstimmt. Der Betrieb des Netzteils an einer anderen Netzspannung kann zu Schäden am Gerät führen.
• Verwenden Sie ausschließlich das mitgelieferte Netzgerät.

1. Verbinden Sie das DC-Kabel des mitgelieferten Netzgeräts mit der 12 V DC-Buchse an der Rückseite der Ladestation.

2. Stecken Sie das Netzgerät an eine geeignete Netzsteckdose an.

3. Die Ladestation ist betriebsbereit, beide STATUS-LEDs an der Ladestation bleiben dunkel.

CU 700_D030915_Quad_Manual 08/18/2009 14:46 Seite 17 (Schwarz/Black Auszug) 5 Bedienungshinweise

• Sowohl die beiliegenden Akkus als auch separat gekaufte Akkus werden leer oder teilgeladen geliefert. Sie müssen neue Akkus in jedem Fall erst aufladen, bevor Sie sie verwenden können.
• Die Anzeige der Batteriekapazität funktioniert optimal, wenn Sie die Akkus immer mit der Ladestation CU 700 voll aufladen.
• Wenn Sie die Akkus im Sender ausgetauscht haben, laden Sie die neuen Akkus unbedingt voll auf. Dies ist notwendig, um das Ladesteuerungssystem zu kalibrieren.
• Die Betriebszeit der Akkus hängt von deren Qualität ab. Verwenden Sie daher ausschließlich Akkus desselben Typs wie die mitgelieferten Akkus. Hinweis Jede Lademulde ist mit einer dreifarbigen STATUS-LED ausgestattet, die folgende Betriebszustände anzeigt (">…<" bedeutet, dass die LED in der angegebenen Farbe blinkt): STATUS LED

STATUS Die Ladestation ist betriebsbereit, in keiner Lademulde ist ein Sender eingesetzt. orange Die Akkus im eingesetzten Sender werden überprüft. Akkutemperatur über40°C oder unter 5°C. LED blinkt, bis Temperatur wieder im zulässigen Bereich liegt. rot grün >rot< blau Die Akkus werden geladen. Die Akkus sind voll geladen, der Ladezyklus ist beendet. Fehler. Datenkommunikation zur Computerüberwachung ist aktiv.

1. Kontrollieren Sie, ob sich im Batteriefach des

Senders 2 Akkus befinden. Wenn sich kein Akku im Batteriefach befindet, stellen Sie den Sender erst in die Ladestation, nachdem Sie 2 Akkus eingelegt haben.

2. Stellen Sie den Sender so in die Lademulde, dass

das Display des Senders zu den STATUS-LEDs an der Ladestation zeigt. Der Sender wird über die Ladekontakte automatisch mit Strom versorgt.

3. Schalten Sie den Sender während des Ladezyklus niemals ein, weil die Ladestation dadurch

möglicherweise das Ende des Ladezyklus anzeigt, bevor dieser tatsächlich beendet ist. Tabelle 1: Funktionsweise der STATUS-LEDs Sender in die Ladestation einsetzen Abb. 1: Sender in Ladestation CU 700 einsetzen

• Um die Ladestation nicht zu beschädigen, versuchen Sie niemals, normale Batterien aufzuladen! ! ACHTUNG

08/18/2009 14:46 Seite 18 (Schwarz/Black Auszug) 5 Bedienungshinweise Wichtige Hinweise

1. Sie können den Sender jederzeit vor dem Ende des Ladezyklus aus der Ladestation entfernen.

2. Sie können die im Sender befindlichen Akkus jederzeit nachladen, also auch bevor sie vollständig

entladen sind. 3. Bei Umgebungstemperaturen über +40°C kann eine Überhitzung der Ladestation zu einer erheblich verlängerten Ladezeit oder zum Abbruch des Ladzyklus (STATUS-LED blinkt rot) führen. Sinkt die Umgebungstemperatur wieder unter +40°C, wird der Ladezyklus automatisch fortgesetzt (STATUS-LED leuchtet konstant rot). 4. Erhitzen sich die Akkus während des Ladezyklus auf mehr als +60°C (z.B. aufgrund erhöhter Umgebungstemperatur), wird der Ladezyklus automatisch beendet (STATUS-LED blinkt rot), die meisten Akkus werden bei Temperaturen über +60°C unbrauchbar.

5. Zu starke Erschütterungen können zum Abbruch (STATUS-LED blinkt rot), Neustart (STATUS-LED

leuchtet orange) oder zur vorzeitigen Beendigung (STATUS-LED leuchtet grün) des Ladezyklus führen. Vermeiden Sie Erschütterungen während des Ladezyklus und achten Sie darauf, dass die Ladestation fest auf einer harten Unterlage steht.

6. Um ungeachtet der Punkts 1 und 2 eine lange Lebensdauer der Akkus zu gewährleisten, empfehlen

• die Akkus immer vollständig zu entladen, also erst dann nachzuladen, wenn der Sender eine geringe Akkukapazität anzeigt;
• die Akkus immer voll zu laden, also erst nach dem Ende des Ladezyklus aus der Ladestation herauszunehmen;
• den Akku niemals bei Temperaturen unter +5°C und über +40°C zu laden. Bei diesen Temperaturen wird der Ladezyklus nicht gestartet, die STATUS-LED leuchtet orange. Der Ladezyklus startet automatisch, sobald die Temperatur des Akkus wieder im erlaubten Bereich liegt.
• ausschließlich die empfohlenen Akkutypen (s. Kapitel 9 Technische Daten) zu verwenden.

7. Die Akkus erreichen erst nach einigen Ladezyklen die volle Kapazität.

8. Wenn sich ein Sender mit voll geladenen und ein Sender mit leeren Akkus in der Ladestation befinden, kann der Ladezyklus bis zu 10 Stunden dauern. 9. Wenn Sie einen Sender mit normaler Batterie in die Ladestation einsetzen, wird nach dem Prüfvorgang und einer kurzen Ladezeit der Ladezyklus abgebrochen. Die STATUS-LED beginnt rot zu blinken.

CU 700_D030915_Quad_Manual 08/18/2009 14:46 Seite 19 (Schwarz/Black Auszug) 6 Ladezyklus

Sobald Sie einen Sender mit Akku in die Ladestation einsetzen, beginnt automatisch der Ladezyklus. STATUS LED orange rot STATUS Spannung und Temperatur der Akkus werden überprüft. Die Akkus werden geladen. Die Ladezeit für vollständig entladene Akkus beträgt ca. 1,5 Stunden, für teilentladene Akkus entsprechend weniger. grün Die Akkus sind voll geladen, der Ladezyklus ist beendet. Die Ladestation schaltet auf Erhaltungsladung um. Sie können den Sender aus der Ladestation herausnehmen. Durch den Ladevorgang können sich die Akkus auf bis zu +60°C erwärmen. Dies ist normal. Tabelle 2: Ladezyklus 7 Reinigung

1. Ziehen Sie das DC-Kabel von der DC 12 V-Buchse an der Rückseite der Ladestation ab.

2. Reinigen Sie die Oberflächen der Ladestation mit einem mit Wasser befeuchteten, aber nicht nassen Tuch.

• Verwenden Sie keinesfalls scharfe oder scheuernde Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel enthalten, da diese den Lack sowie die Kunststoffteile beschädigen könnten. ! ACHTUNG

08/18/2009 14:46 Seite 20 8 Fehlerbehebung Fehler Alle LEDs dunkel. Mögliche Ursache

• Kein Fehler. STATUS-LEDs werden erst aktiviert, wenn Sie einen Sender mit Akkus in die jeweilige Lademulde einsetzen. LEDs dunkel, obwohl wenigstens ein Sen- 1. Netzgerät ist nicht mit dem Stromnetz der mit Akkus in eine Lademulde eingeverbunden. setzt ist.

2. DC-Kabel ist nicht an Ladestation angesteckt.

3. Sender kontaktiert nicht mit allen 4

(Schwarz/Black Auszug) Behebung

1. Netzgerät an eine geeignete Netzsteckdose anschließen.

2. DC-Kabel an Ladestation anstecken.

3. Kontakte auf Federwirkung prüfen

4. Netzgerät oder DC-Kabel abziehen,

nach 10 Sekunden wieder anstecken. Falls der Fehler erneut auftritt, wenden Sie sich an Ihre AKG-Servicestelle.

• Ladezyklus wurde abgebrochen:

1. Im Sender befinden sich nicht-wieder- 1. Sender aus Lademulde entnehmen,

aufladbare Batterien. Batterien durch Akkus ersetzen.

2. Ladekontakte verschmutzt.

2. Ladekontakte an Sender und Ladestation mit weichem Tuch reinigen.

3. Innentemperatur der Akkus zu hoch. 3. Akkus/Ladestation abkühlen lassen,

Ladezyklus wird automatisch gestartet, wenn Temperatur im erlaubten Bereich liegt.

4. Innentemperatur der Ladestation zu

4. Ladestation so aufstellen, dass aushoch.

reichende Wärmeabfuhr gewährleistet ist.

5. Akkus defekt (Akkuspannung <0,5 V) 5. Akkus austauschen.

6. Falsches Netzgerät mit zu hoher

6. Mitgeliefertes Orginal-Netzgerät verSpannung: beide STATUS-LEDs blinwenden.

7. Ladestation defekt.

7. Wenden Sie sich an Ihre AKG-Servicestelle.

CU 700_D030915_Quad_Manual 08/18/2009 14:46 Seite 21 (Schwarz/Black Auszug) 9 Technische Daten Betriebsspannung: Empfohlene Akkus: Netzspannung: Ladestrom: Ladezeit: Abmessungen (LxHxT): Gewicht:

12 V DC, max. 1,5 A NiMH oder NiCd-Akkus mit 1900 mAh Mindestkapazität siehe Aufdruck am Steckernetzgerät typ. 1,4 A bei Betrieb einer Lademulde typ. 1,5 Stunden bei Betrieb einer Lademulde (abhängig von Akkutyp und -kapazität) 188 x 115 x 78 mm ca. 420 g Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf http://www.akg.com oder per E-Mail an sales@akg.com anfordern.
