Schalter zur Anpassung der Hochtönerlautstärke Über den in die Schallwand integrierten Schalter kann die Hochtönerlautstärke angehoben bzw. abgesenkt werden. Nutzen Sie den Schalter zur Anhebung der Hochtönerlautstärke, wenn die Lautsprecher außerhalb der Hörachse liegen oder die Wände mit schweren Vorhängen behangen sind. Nutzen Sie ihn zum Absenken der Hochtönerlautstärke in stark klangreflektierenden Räumen mit großen Glasflächen und gekachelten Böden.

ESPAÑOL INTRODUCCION Gracias por adquirir altavoces empotrables en pared de la serie CWM™ de Bowers & Wilkins. Desde su fundación en 1966, la filosofía de B&W no ha sido otra que la búsqueda constante de la perfecta reproducción sonora. Inspirada por el fundador de la compañía, el fallecido John Bowers, esta búsqueda ha implicado no solo una elevada inversión en términos de tecnología e innovación aplicadas al audio sino también un permanente análisis de lo que conocemos como acontecimiento musical para asegurar que las posibilidades aportadas por esa tecnología se exploten al máximo. También forma parte de nuestra política asegurarnos de que los avances incluidos en un determinado producto sean incorporados en otros igualmente fabricados por nosotros. Así, la serie de Altavoces Empotrables para Instalaciones Perzonalizadas utiliza altavoces de medios/graves con conos de fibras entrelazadas de Kevlar® para minimizar las coloraciones y maximizar la definición. Sin embargo, los altavoces deben, independientemente de su calidad intrínseca, funcionar correctamente en la sala de audición, de manera que es importante que dedique un cierto tiempo a planificar su instalación en la misma puesto que la recompensa de tal dedicación serán horas y horas de placer en la escucha musical. Es por ello que le rogamos que lea la totalidad del presente manual, del que no nos cabe ninguna duda de que le ayudará a optimizar las prestaciones de su equipo. B&W distribuye sus productos en más de 65 países de todo el mundo y mantiene una red de distribuidores especializados que podrán ayudarle en caso de que aparezcan problemas que su detallista no le pueda resolver.

DESEMBALAJE (figura 1) Compruebe el contenido: • 2 Bafles con altavoces, filtro divisor de frecuencias y espuma fonoabsorbente • 2 Marcos para montaje en pared junto con las correspondientes pinzas de sujección • 2 Rejillas para proteger los altavoces • 1 Plantilla de alineamiento • 1 Paquete de accesorios que contiene: 8 Tornillos para la fijación entre marco y PMK 8 Tornillos mecanizados para fijar los bafles a los marcos Le sugerimos que guarde el embalaje para un posible uso futuro del mismo. Separe las rejillas y los bafles de los marcos y, para evitar que se produzcan daños, guárdelos en sus bolsas de plástico (preferiblemente en la caja) y manténgalos alejados del área de trabajo hasta que esté listo para instalarlos.

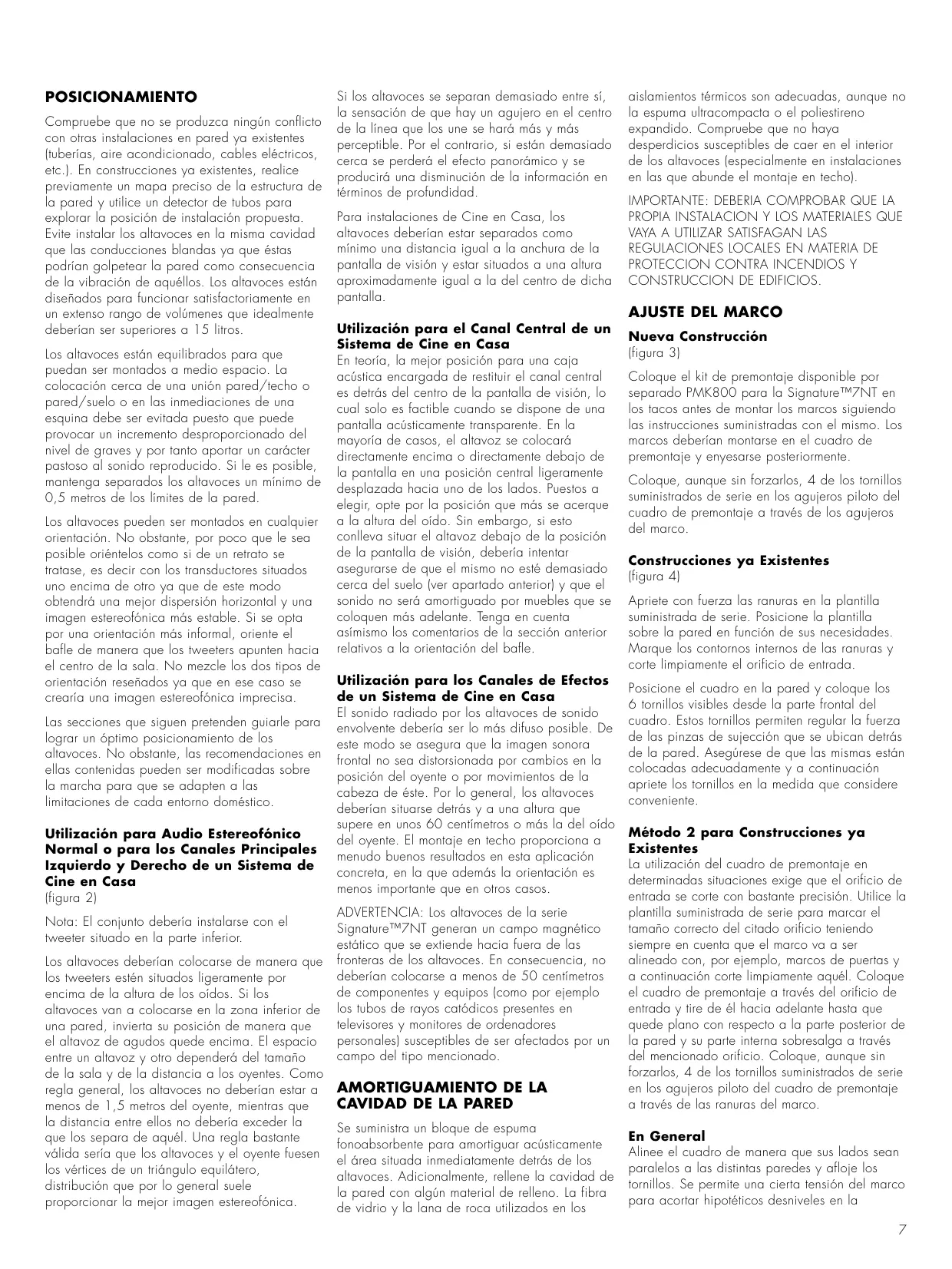

POSICIONAMIENTO Compruebe que no se produzca ningún conflicto con otras instalaciones en pared ya existentes (tuberías, aire acondicionado, cables eléctricos, etc.). En construcciones ya existentes, realice previamente un mapa preciso de la estructura de la pared y utilice un detector de tubos para explorar la posición de instalación propuesta. Evite instalar los altavoces en la misma cavidad que las conducciones blandas ya que éstas podrían golpetear la pared como consecuencia de la vibración de aquéllos. Los altavoces están diseñados para funcionar satisfactoriamente en un extenso rango de volúmenes que idealmente deberían ser superiores a 15 litros. Los altavoces están equilibrados para que puedan ser montados a medio espacio. La colocación cerca de una unión pared/techo o pared/suelo o en las inmediaciones de una esquina debe ser evitada puesto que puede provocar un incremento desproporcionado del nivel de graves y por tanto aportar un carácter pastoso al sonido reproducido. Si le es posible, mantenga separados los altavoces un mínimo de 0,5 metros de los límites de la pared. Los altavoces pueden ser montados en cualquier orientación. No obstante, por poco que le sea posible oriéntelos como si de un retrato se tratase, es decir con los transductores situados uno encima de otro ya que de este modo obtendrá una mejor dispersión horizontal y una imagen estereofónica más estable. Si se opta por una orientación más informal, oriente el bafle de manera que los tweeters apunten hacia el centro de la sala. No mezcle los dos tipos de orientación reseñados ya que en ese caso se crearía una imagen estereofónica imprecisa. Las secciones que siguen pretenden guiarle para lograr un óptimo posicionamiento de los altavoces. No obstante, las recomendaciones en ellas contenidas pueden ser modificadas sobre la marcha para que se adapten a las limitaciones de cada entorno doméstico. Utilización para Audio Estereofónico Normal o para los Canales Principales Izquierdo y Derecho de un Sistema de Cine en Casa (figura 2) Nota: El conjunto debería instalarse con el tweeter situado en la parte inferior. Los altavoces deberían colocarse de manera que los tweeters estén situados ligeramente por encima de la altura de los oídos. Si los altavoces van a colocarse en la zona inferior de una pared, invierta su posición de manera que el altavoz de agudos quede encima. El espacio entre un altavoz y otro dependerá del tamaño de la sala y de la distancia a los oyentes. Como regla general, los altavoces no deberían estar a menos de 1,5 metros del oyente, mientras que la distancia entre ellos no debería exceder la que los separa de aquél. Una regla bastante válida sería que los altavoces y el oyente fuesen los vértices de un triángulo equilátero, distribución que por lo general suele proporcionar la mejor imagen estereofónica.

Si los altavoces se separan demasiado entre sí, la sensación de que hay un agujero en el centro de la línea que los une se hará más y más perceptible. Por el contrario, si están demasiado cerca se perderá el efecto panorámico y se producirá una disminución de la información en términos de profundidad. Para instalaciones de Cine en Casa, los altavoces deberían estar separados como mínimo una distancia igual a la anchura de la pantalla de visión y estar situados a una altura aproximadamente igual a la del centro de dicha pantalla.

aislamientos térmicos son adecuadas, aunque no la espuma ultracompacta o el poliestireno expandido. Compruebe que no haya desperdicios susceptibles de caer en el interior de los altavoces (especialmente en instalaciones en las que abunde el montaje en techo). IMPORTANTE: DEBERIA COMPROBAR QUE LA PROPIA INSTALACION Y LOS MATERIALES QUE VAYA A UTILIZAR SATISFAGAN LAS REGULACIONES LOCALES EN MATERIA DE PROTECCION CONTRA INCENDIOS Y CONSTRUCCION DE EDIFICIOS.

AJUSTE DEL MARCO Utilización para el Canal Central de un Sistema de Cine en Casa En teoría, la mejor posición para una caja acústica encargada de restituir el canal central es detrás del centro de la pantalla de visión, lo cual solo es factible cuando se dispone de una pantalla acústicamente transparente. En la mayoría de casos, el altavoz se colocará directamente encima o directamente debajo de la pantalla en una posición central ligeramente desplazada hacia uno de los lados. Puestos a elegir, opte por la posición que más se acerque a la altura del oído. Sin embargo, si esto conlleva situar el altavoz debajo de la posición de la pantalla de visión, debería intentar asegurarse de que el mismo no esté demasiado cerca del suelo (ver apartado anterior) y que el sonido no será amortiguado por muebles que se coloquen más adelante. Tenga en cuenta asímismo los comentarios de la sección anterior relativos a la orientación del bafle. Utilización para los Canales de Efectos de un Sistema de Cine en Casa El sonido radiado por los altavoces de sonido envolvente debería ser lo más difuso posible. De este modo se asegura que la imagen sonora frontal no sea distorsionada por cambios en la posición del oyente o por movimientos de la cabeza de éste. Por lo general, los altavoces deberían situarse detrás y a una altura que supere en unos 60 centímetros o más la del oído del oyente. El montaje en techo proporciona a menudo buenos resultados en esta aplicación concreta, en la que además la orientación es menos importante que en otros casos. ADVERTENCIA: Los altavoces de la serie Signature™7NT generan un campo magnético estático que se extiende hacia fuera de las fronteras de los altavoces. En consecuencia, no deberían colocarse a menos de 50 centímetros de componentes y equipos (como por ejemplo los tubos de rayos catódicos presentes en televisores y monitores de ordenadores personales) susceptibles de ser afectados por un campo del tipo mencionado.

AMORTIGUAMIENTO DE LA CAVIDAD DE LA PARED Se suministra un bloque de espuma fonoabsorbente para amortiguar acústicamente el área situada inmediatamente detrás de los altavoces. Adicionalmente, rellene la cavidad de la pared con algún material de relleno. La fibra de vidrio y la lana de roca utilizados en los

Nueva Construcción (figura 3) Coloque el kit de premontaje disponible por separado PMK800 para la Signature™7NT en los tacos antes de montar los marcos siguiendo las instrucciones suministradas con el mismo. Los marcos deberían montarse en el cuadro de premontaje y enyesarse posteriormente. Coloque, aunque sin forzarlos, 4 de los tornillos suministrados de serie en los agujeros piloto del cuadro de premontaje a través de los agujeros del marco. Construcciones ya Existentes (figura 4) Apriete con fuerza las ranuras en la plantilla suministrada de serie. Posicione la plantilla sobre la pared en función de sus necesidades. Marque los contornos internos de las ranuras y corte limpiamente el orificio de entrada. Posicione el cuadro en la pared y coloque los 6 tornillos visibles desde la parte frontal del cuadro. Estos tornillos permiten regular la fuerza de las pinzas de sujección que se ubican detrás de la pared. Asegúrese de que las mismas están colocadas adecuadamente y a continuación apriete los tornillos en la medida que considere conveniente. Método 2 para Construcciones ya Existentes La utilización del cuadro de premontaje en determinadas situaciones exige que el orificio de entrada se corte con bastante precisión. Utilice la plantilla suministrada de serie para marcar el tamaño correcto del citado orificio teniendo siempre en cuenta que el marco va a ser alineado con, por ejemplo, marcos de puertas y a continuación corte limpiamente aquél. Coloque el cuadro de premontaje a través del orificio de entrada y tire de él hacia adelante hasta que quede plano con respecto a la parte posterior de la pared y su parte interna sobresalga a través del mencionado orificio. Coloque, aunque sin forzarlos, 4 de los tornillos suministrados de serie en los agujeros piloto del cuadro de premontaje a través de las ranuras del marco. En General Alinee el cuadro de manera que sus lados sean paralelos a las distintas paredes y afloje los tornillos. Se permite una cierta tensión del marco para acortar hipotéticos desniveles en la 7

superficie de la pared aunque no es aconsejable apretar en exceso los tornillos puesto que una deformación excesiva del cuadro puede impedir la correcta instalación del bafle.

PERSONALIZACION El marco está acabado en un color blanco mate que más adelante puede ser pintado de nuevo para que se adapte a cada decoración particular. Realice las decoraciones que le apetezcan una vez que el bafle haya sido montado. No pinte el bafle. Quítelo antes de proceder a cualquier redecoración. Evite tocar los altavoces ya que podría provocar daños en los mismos.

COLOCACION DEL BAFLE Y REALIZACION DE LAS CONEXIONES (figura 5) Todas las conexiones deben realizarse con el equipo apagado. El bafle está fijado al marco mediante 4 tornillos mecanizados colocados en sus esquinas (figura 6). Una junta prefijada sella la unión. Hay dos pares de terminales de conexión bañados en oro, uno para los altavoces de medios/graves y otro para el tweeter, lo que permite, en caso de que así se desee, la biamplificación o el bicableado. Tal y como se suministran de fábrica, ambos pares están unidos por puentes de cobre de alta calidad bañados en oro para el caso de que se desee utilizar un cable convencional. Los terminales aceptan cables pelados. Para una conexión sencilla, conecte cualquiera de los terminales positivos (de color rojo y marcados como +) al terminal positivo del amplificador y cualquiera de los negativos (de color negro y marcados como –) al negativo (figura 5). Cuando bicablee los altavoces, afloje los terminales y quite los puentes. Utilice un cable doble para unir los terminales del amplificador a cada par de terminales de altavoz (figura 5). La observación de la polaridad correcta es en este caso aún más crítica para mantener tanto la respuesta en frecuencia de cada altavoz como el correcto balance entre los altavoces izquierdo y derecho. El uso de cables separados puede mejorar la reproducción de los detalles de bajo nivel al reducir las interacciones presentes en el filtro divisor de frecuencias y permitir la elección del cable óptimo para cada gama de frecuencias. Asegúrese siempre de que los terminales de sujección estén correctamente fijados ya que en caso contrario podrían vibrar. La no observación de la polaridad correcta puede provocar una pérdida de graves y una imagen sonora poco definida en cualquier instalación formada por varios altavoces.

Cuando elija el cable de conexión, procure que la impedancia eléctrica total del mismo esté por debajo del valor máximo recomendado en las especificaciones. Consulte a su detallista al respecto puesto que el cable óptimo dependerá de la longitud requerida. Corte un poco más de cable del necesario y haga un lazo con él para evitar cualquier posible vibración del mismo. Control del Tweeter (HF) El conmutador que hay en el panel frontal permite realzar o atenuar la salida del altavoz de agudos. Utilícelo para ajustar el nivel del tweeter a fin de compensar el descentraje excesivo de algunos altavoces, paredes revestidas con materiales muy pesados (realce) o altavoces montados en salas altamente reflectantes (atenuación).
