MANUAL DE USUARIO JACKSON PRESIDENT

TABLA DE FRECUENCIAS

DECLARACIÓN CE DE CONFORMIDAD

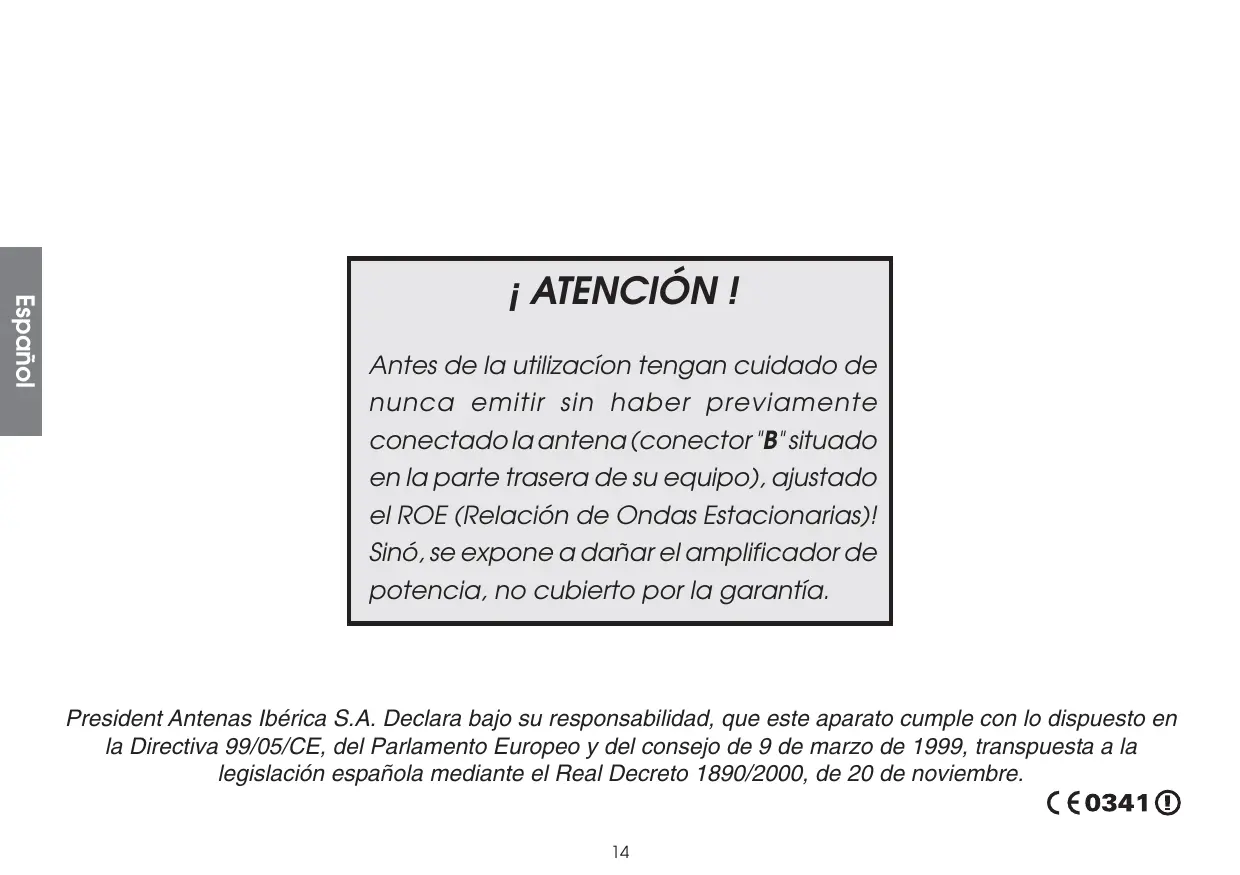

Español ¡ ATENCIÓN ! Antes de la utilizacíon tengan cuidado de nunca emitir sin haber previamente conectado la antena (conector "B" situado en la parte trasera de su equipo), ajustado el ROE (Relación de Ondas Estacionarias)! Sinó, se expone a dañar el amplificador de potencia, no cubierto por la garantía. President Antenas Ibérica S.A. Declara bajo su responsabilidad, que este aparato cumple con lo dispuesto en la Directiva 99/05/CE, del Parlamento Europeo y del consejo de 9 de marzo de 1999, transpuesta a la legislación española mediante el Real Decreto 1890/2000, de 20 de noviembre.

Español Bienvenido al mundo de los emisores-receptores CB de la última generación. Esta nueva gama de aparatos os hace entrar en la comunicación electrónica más avanzada. Gracias a la utilización de tecnologías de vanguardia garantizando calidad sin precedentes, vuestro PRESIDENT JACKSON ASC es un nuevo hito en la comunicación y la solución por excelencia para el pro del CB más exigente. Para sacar el mejor partido a todas sus posibilidades, les aconsejamos lean atentamente el modo de utilización antes de instalar y utilizar su CB PRESIDENT JACKSON ASC. A) INSTALACIÓN:

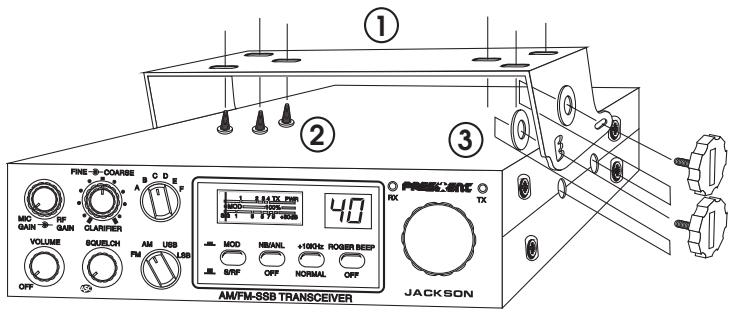

1) ELEGIR EL EMPLAZAMIENTO Y MONTAJE DEL PUESTO MÓVIL:

a) Elegir el emplazamiento más apropiado para una utilización simple y practica de vuestra emisora móvil. b) Vigilar que no moleste al conductor ni a los pasajeros del vehículo. c) Prevenir el paso y la protección de los diferentes cables (alimentación, antena, accesorios, ...) con el fin de que en ningún caso perturben la conducción del vehículo. d) Utilicen para el montaje el soporte (1) entregado con el aparato, fijenlo solidamente con la ayuda de los tornillos (2) facilitado (diámetro de perforación 3,2 mm). Tener cuidado en no dañar el sistema eléctrico del vehículo al perforar el salpicadero. e) Durante el montaje, no olviden insertar las arendelas de caucho (3) entre la emisora y su soporte. Estas tienen la finalidad de «amortiguar» y permitir una orientación y ajuste suave de la emisora. f) Elijan un emplazamiento para el soporte del micro y prevengan el paso de su cable.

USB MOD NB/ANL S/RF OFF +10KHz ROGER BEEP LSB NORMAL - NOTA: Es recomendable ajustar un altavoz externo para una mejor escucha de las comunicaciones (conectar EXT.SP situado sobre la parte superior del aparato: D). Infórmese dirigiéndose a su vendedor, le aconsejará más adecuadamente del montaje de su aparato. OFF

2) INSTALACIÓN DE LA ANTENA:

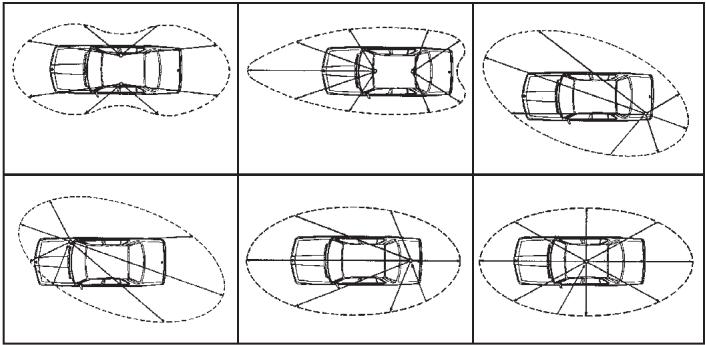

c) Antena fija: a) Elección de la antena: - En la CB, cuanto más larga sea la antena, mejor en su rendimiento. Vuestro suministrador os orientará en la elección. - Vigilar que ésta esté libre de obstáculos al máximo. En caso de fijación sobre un mástil. Se hará conforme a las normas en vigor (infórmese dirigiendose a un profesional). Las antenas y accesorios PRESIDENT estan especialmente construidos para un rendimiento óptimo en cada aparato de la gama. Español b) Antena móvil: - Hay que instalarla en un lugar del vehículo donde tenga un máximo de superficie metálica (plan de masa), se alejará de los montantes del parabrisas y del cristal trasero. - En el caso de que una antena radioteléfono ya esté instalada, la antena CB debe estar más arriba que ésta. - Existen dos tipos de antenas; las preajustables y las ajustables. - Las preajustables se utilizan con una toma de tierra (en los tejados de las casas o en el capo posterior). - Las ajustables ofrecen una zona de utilización mayor y permiten sacar mayor partido del plano de tierra de superficie reducida (ver p 17 § 5 AJUSTE DE LA ROE). - Para una antena fija por agujereamiento, es necesario un excelente contacto antena/toma de Tierra. Para ésto rasque ligeramente la chapa al nivel del tornillo y de la arandela de ajuste. - Cuando pase el cable de conexión, tener en cuenta de no pinzarlo o aplastarlo (hay riesgo de ruptura o de cortocircuito). - Conectar la antena (B).

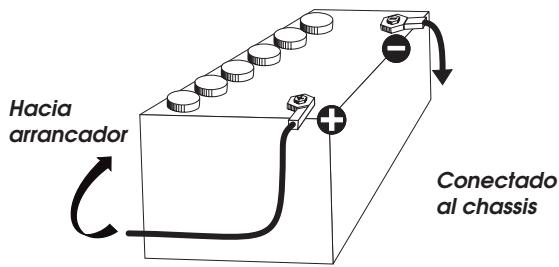

3) CONEXIÓN DEL ALIMENTADOR:

Vuestro PRESIDENT JACKSON ASC está provisto de una protección contra las inversiones de polaridad. Sin embargo antes de conectarlo verifique sus conexiones. Vuestra emisora debe estar alimentada por una fuente de corriente contínua de 12 voltios (A). En éste momento, la mayor parte de los coches y camiones funcionan con una toma de tierra negativa, se puede asegurar verificando que el terminal (-) de la bateria esté bien conectado al bloque del motor o bastidor. En el caso contrario, consulte con su suministrador. ATENCIÓN: Los camiones poseen generalmente dos baterias y una instalación eléctrica de 24 voltios, entonces será necesario intercalar en el circuito eléctrico un convertidor 24/12 Voltios (Tipo PRESIDENT CV 24/12). Todas las operaciones de conexión siguientes, deben efectuarse con el cable de alimentación no conectado a la emisora: a) Asegurense que el alimentador sea de 12 Voltios. b) Identifique los polos (+) y (-) de la bateria (+ = rojo, - = negro). En el caso que sea necesario alargar el cable de alimentación utilice un cable de sección equivalente o superior. c) Es necesario conectar sobre un (+) y (-) permanentes. Les aconsejamos enchufar directamente el cable de alimentación en la bateria (el enchufe Vers démarreur Hacia arrancador Relié au chassis Conectado al chassis

sobre el cable del auto-radio o sobre otras partes del circuíto electrónico podrán en ciertos casos favorecer la recepción de las señales parásitas). d) Conecten el hilo rojo (+) al borne positivo de la bateria y el hilo negro (-) al borne negativo de la bateria. e) Conectar el cable de alimentación a la emisora. - Es aconsejable recalibrar, entre cada operación de regulación de la antena. Ahora, su emisora está lista para funcionar. B) UTILIZACIÓN: ATENCIÓN: ¡No reemplace jamás el fusible de origen (6 A) por un modelo de un valor diferente!

1) INTERRUPTOR DE VOLUMEN:

4) OPERACIONES DE BASE A EFECTUAR ANTES DE LA PRIMERA

UTILIZACIÓN, SIN UTILIZAR LA EMISIÓN (sin apoyar sobre el botón del micro): a) Conectar el micro. b) Verificar la conexión de la antena. c) Puesta en marcha del aparato, girar el botón VOLUME en el sentido inverso de las agujas del reloj. d) Girar el botón silenciador SQUELCH al máximo (en el sentido inverso de las agujas del reloj). Regular el botón VOLUME al nivel conveniente. e) Ajustar la emisora al canal 20.

2) ASC (Automatic Squelch Control)/SQUELCH:

Permite suprimir los ruidos de fondo indeseables en la ausencia de comunicación. El squelch no juega ni en el volumen ni en la posición de emisión, pero permite escuchar confortablemente. a) ASC (AJUSTE AUTOMÁTICO DEL SQUELCH) Patente mundial, exclusividad de PRESIDENT. Ningún ajuste manual repetitivo, optimización permanente entre la sensibilidad y la escucha confortable cuando el ASC está activado (a fondo en sentido inverso a las agujas de un reloj). Esta función es conmutable por la rotación del botón (2) en sentido de las agujas de un reloj, en este caso el ajuste del squelch vuelve a ser manual.

5) AJUSTE DEL ROE (ROE: Relación de Ondas Estacionarias):

ATENCIÓN: Operación a efectuar imperativamente antes de la primera utilización del aparato o antes de cambiar de antena. Este reglaje se debe realizar en un lugar libre de obstaculos, al aire libre.

• Ajuste con ROE-Medidor externo (tipo PRESIDENT ROE-1 o ROE-2): b) SQUELCH MANUAL Girar el botón del SQUELCH en el sentido de las agujas del reloj justo hasta el punto exacto, todos los ruidos de fondo desaparaceran. Es un ajuste que se ha de hacer con precisión, pues colocado en posición máxima en el sentido de las agujas del reloj, únicamente las señales más fuertes pueden ser recibidas. a) Coneccíon de la ROE-Medidor: - Conectar la ROE-Medidor entre la emisora y la antena, lo más cerca posible de la emisora (utilice para esto un cable de 40 cm. máximo tipo PRESIDENT CA-2C). b) Ajuste de la ROE: - Introducir la emisora sobre el canal 20. - Posicionar el conmutador de ROE-medidor en posición CAL (calibrado). - Pulsar sobre el botón del micro para pasar a emisión. - Introducir la aguja sobre el índice ▼ con ayuda del botón de calibración. - Colocar el conmutador en posición SWR (lectura del valor de la ROE). El valor manifestado sobre su medidor debe estar cerca de 1. En el caso contrario, reajustar la antena hasta obtener el valor más cercano posible de 1 (un valor de ROE comprendido entre 1 y 1,8 es aceptable).

Español a) Para encender la emisora girar el botón (1) en el sentido de las agujas del reloj. b) Para aumentar el volumen girar el botón en el sentido de las agujas del reloj. Indicación de emisión y recepción. El color rojo del LED, indica la transmisión, el color verde indica la recepción. Esta tecla permite selecionar el modo de modulación AM, FM, LSB, USB. Vuestro modo de modulación debe corresponder al de vuestro interlocutor. 10)PANTALLA: Modulación de amplitud/AM: Lo mas utilizado. Modulación de frecuencia/FM: Comunicaciones cercanas sobre el terreno llano y libre. Banda lateral inferior/LSB y superior/USB: comunicación sobre largas distancias (en función de las condiciones atmosféricas). Permite visualizar el canal que se utiliza. El medidor indica el nivel de recepción y la potencia emitida, y el ratio de modulación. 2 3 4 TX PWR

MOD SIG 1 En la posición MOD: se utiliza para controlar el indice de modulación en el medidor. En la posición S/RF: permite de visualisar en el medidor el nivel de potencia en emisión y recepción. 100%

Inutilizado en la versión comercializada en España. Noise Blanker/Limitador Automatico de ruidos. Estos filtros permiten reducir los ruidos de fondo y ciertos parásitos en recepción. 12)CLARIFIER FINE : Una presión activa los filtros NB/ANL. Una ultima presión desactiva los dos filtros. Efectuar el desplazamiento en LSB/USB de la frecuencia de emisión para entender claramente la voz de su correspondiente.

Las posición normal de esta función se sitúa en el indicador del botón vertical. Inutilizado en la versión comercializada en España. 13)COARSE :

Permitir el desplazamiento de la frecuencia en emisión y recepción El «Roger Beep» emite una señal acústica justo cuando se afloja el botón del micro para hablar con su interlocutor. Históricamente, la CB estaba en modo de comunicación «simple», es decir que no era posible hablar y escuchar al mismo tiempo (como es el caso del teléfono por ejemplo). Era usado el «Roger» una vez que había terminado de hablar con el fin de avisar a su interlocutor que podía hablar. La palabra «Roger» se ha reemplazado por un «beep» significativo, dandole por nombre «Roger Beep». La posición normal de esta función se sitúa en el indicador del botón vertical. 14)RF GAIN: Ajuste de la sensibilidad en la recepción de comunicaciones a larga distancia. Puede disminuir el RF GAIN, para evitar distorsiones, aunque el interlocutor este cerca. Reducir el gain en recepción en el caso de una comunicación vecina con un interlocutor que no esté equipado de un RF POWER. Una presión activa el ROGER BEEP. Una segunda presión lo desactiva.

8) SELECTOR DE CANALES: CONMUTADOR ROTATIVO:

La posición normal de esta función se situa al maximo en el sentido de las agujas del reloj. La rotación de este botón le permite seleccionar el canal (de 1 a 40) de emisión o receptión. 15)MIC GAIN:

C) CARACTERISTÍCAS TÉCNICAS: La posición normal de esta función se situa al máximo en el sentido de las agujas del reloj.

- Canales - Modos de modulación - Gama de frecuencias - Impedancia de la antena - Tensión de la alimentación - Dimensiones (en mm) - Peso - Accesorios incluidos

16) CONEXIÓN DEL MICRO 6 PINS:

Está situada en la parte delantera de su emisora y facilita su instalación. Ver esquema a continuación pagina 46.

17) PEDAL DEL MICRÓFONO:

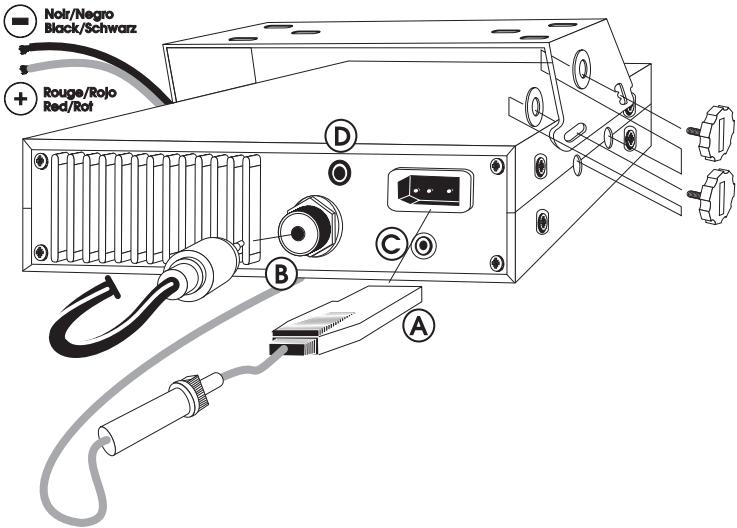

Apretar para hablar y soltar para recibir un mensaje. A) ALIMENTACIÓN (13,2 V) B) ANTENA (SO-239) C) S-METER EXTERIOR (Ø 2,5 mm) D) ALTAVOZ EXTERIOR (8 Ω, Ø 3,5 mm)

de 26.965 MHz a 27.405 MHz 50 ohms 13,2 V 200 (L) x 260 (P) x 60 (A) 1,5 kg. 1 micrófono y su soporte, 1 soporte de montaje y tornillos de fijación, cable de alimentación con fusible. - Tolerancia de frecuencia - Potencia portadora

- Emisiones parásitas - Respuesta en frecuencia - Potencia emisión en el canal adj. - Sensibilidad del micrófono - Consumo - Distorsión máx. de la señal modul.

- Sensibilidad máx. a 20dB sinad.

- Respuesta en frecuencia - Sensibilidad del canal adj. - Potencia audio máx. - Sensibilidad del silenciador (squelch) : - Tasa de rechazo frecuencia imagen : - Tasa de rechazo frecuencia inter. - Consumo

300 Hz a 3 KHz en AM/FM/USB/LSB 60 dB mini 0,2 µV - 120 dBm máx. 1 mV - 47 dBm 60 dB 70 dB 550 mA nominal (sin el señal BF) 1500 mA máx. 800 mA nominal (con el señal BF) 1,3 A Español Ajuste del nivel de sensibilidad del micro en el caso de la utilización de un micro accesorio (preampli-ficador). D) GUIA DE PROBLEMAS: F) LÉXICO: Durante la utilización de su emisora, descubrirán un lenguaje particular empleado por algunos cebeistas. Para ayudarles a entenderlo mejor, le damos, en el léxico y el codigo «Q», un recapitulativo de las palabras utilizadas. Sin embargo, es evidente que un lenguaje claro y preciso facilitará el contacto entre los aficionados de radiocomunicación. Por eso, las palabras mencionadas a continuación son solo indicativas, y no deben ser utilizadas de manera formal

1) LA EMISORA NO EMITE O VUESTRA EMISION ES DE MALA

CALIDAD: - Verificar que la antena esté correctamente conectada y que el ROE esté bien regulado. - Verificar que el micro esté bien instalado.

ALFABETO FONÉTICO INTERNACIONAL: Verificar que el nivel del silenciador (squelch) esté correctamente regulado. Verificar que el botón de Volume esté regulado convenientemente. Verificar que el micro esté bien instalado. Verificar que la antena esté correctamente instalada y el ROE bien regulado. Verificar si Vd. está utilizando el mismo tipo de modulación que su interlocutor.

- Verificar el alimentador. - Verificar que no haya una inversión en los hilos al nivel de la acometida. - Verificar el fusible. Alpha Bravo Charlie Delta Echo Foxtrott Golf

Ahora que han leido la noticia, asegurense que su emisora esté lista para funcionar (antena conectada). Elijan el canal (19,27). Elijan el modo (AM, FM) teniendo en cuenta que debe ser el mismo que el de su interlocutor. Pueden entonces apretar sobre el pedal de su microfono, y lanzar el mensaje "atención estaciones, ensayo de emisora", lo que permite verificar la claridad y la potencia de su señal y debe provocar una contestación de tipo: "fuerte y claro la estación". Suelten el pedal y esperen una contestacion. Si utilizan un canal de llamada (19.27), y la comunicación se establece, es preciso elejir otro canal disponible para no obstruir el canal de llamada.

Amplificador lineal Hijos Amplitud de modulación Interferencias de canales próximos Estación de movimiento Estación fija Reunión de aficionados Solicitar transmisión o entrada El que interrumpe Televisión Amplificador lineal Radioescucha Comunicación en CB La cama Encender el equipo de CB Edad Whiskey Yankee Zulu

Hermano/hermana Megahertzios que corresponden al canal Pesetas expresadas generalmente en mil Trabajo, ocupación Emisora de 27 MHz

Teléfono Hablar emitiendo Conforme, de acuerdo Conforme Megafoníz Micrófono Apartado de Correos Padres Lugar de reunión Guardia Civil Recibido Receptor Marido, novia Amplificador lineal Televisión Radioescucha Transmisor Encontrarse en persona Teléfono Comer, cenar Watios Amplificador lineal Saludos amistosos Abrazos Mucho éxito Saludos Besos y cariños

Nombre de estación u operador Distancia aproximada en línea recta entre dos estaciones Frecuencia exacta Tonalidad de una emisión valorada de 1 a 3 Legibilidad, comprensibilidad de una señal. En CB, Radio valorado de 1 a 5 Estar ocupado, trabajando Interferencia, valorado de 1 a 5 Aumentar la potencia del emisor Disminuir la potencia del emisor Cesar la emisión Estar preparado, dispuesto Cita para transmitir. En CB, «Manténgase a la Escucha» Turno para transmitir Nombre de la estación que llama. En CB, «Quedar a la escuha» Fuerza de una señal. En CB Santiago. Valorado de 1 a 9 Variaciones de la fuerza de señal. Desvanecimiento. Fading. Valorado de 1 a 5 Acuse de recibo. Tarjeta confirmando comunicación Solicitar comunicación. En CB, además, comunicación directa entre dos o más estaciones Retransmisión a través de estación puente Pasar a transmitir en otra frecuencia o canal Mensaje a transmitir Localización geográfica de la estación Hora exacta Localización geográfica de accidente o siniestro NOTA: El Código Q es la fusión de las dos definiciones, como pregunta y como respuesta, es una sola definición aceptada en CB.

• Consulte con su vendedor quien le aconsejará y se ocupará del seguimiento de su aparato, por intermedio nuestro si ha lugar.
• Para toda intervención, fuera de garantía, cuyo importe se juzgue elevado en relación al valor del aparato, se hará un presupuesto previo por escrito para su eventual aceptación. Ud. ha confiado en la experiencia y calidad de PRESIDENT y se lo agradecemos. Para que quede totalmente satisfecho de su compra , aconsejamos leer atentamente este manual. No olvide de devolvernos la parte derecha de su bono de garantía; es muy importante para Ud., ya que permite una fácil identificación de su aparato durante una eventual intervención en nuestros servicios técnicos . Respecto al cuestionario, nuestro objetivo es conocerle mejor y así , contestando a sus aspiraciones, trabajar juntos para el porvenir de la CB. Botánica, 107-109, Pol. Ind. Gran Vía Sud

08908 L’HOSPITALET DE LLOBREGAT

BARCELONA De acuerdo con la legislación interna vigente y el artículo 3 de la Directiva 1999/44CE del parlamento Europeo y del Consejo sobre las garantías de los bienes de consumo, la garantía incluye los siguientes derechos: Reparación gratuita de los vicios o defectos de origen y los daños y perjuicios por ellos ocasionados. En el supuesto de que la reparación no fuese satisfactoria i el aparato no cumpla las condiciones de uso para el cual fue diseñado, el titular de la garantía tiene derecho a la substitución por otro de idénticas características o a la devolución del precio pagado. Este aparato tiene una garantía de 2 años de piezas y mano de obra. La garantía ampara la reparación totalmente gratuita de cualquier vicio o defecto de fabricación que sea reconocido por nuestro departamento técnico, en base a las condiciones siguientes, que aconsejamos leer detenidamente, para así , observándolas, poder disfrutar de su cobertura. La Dirección Técnica y el Departamento de Calidad

• Para un mejor servicio recorte la parte lateral de esta tarjeta y devuélvanosla debidamente cumplimentada hasta 30 días después de la fecha de compra.
• La prueba de compra ,factura de venta, debe ser obligatoriamente adjunta al aparato cuando se envíe el aparato para su reparación.
• Las fechas inscritas en el resguardo de garantía y la prueba de compra deben concordar.
• No instale el aparato antes de leer el Manual de Instrucciones.
• Ninguna pieza de recambio será enviada, por nuestro departamento técnico, en base a la garantía. Nombre.......................................................Apellidos ................................................. Dirección .................................................................................................................... Ciudad..............................Codigo postal.................Tel ............................................. Esta garantía no cubre:
• Los daños causados por accidentes o golpes motivados por envoltorios defectuosos al sernos remitido el aparato (utilice preferentemente el embalaje de origen y una protección suplementaria).
• Los daños que se produzcan por una manipulación indebida , golpes, antena mal ajustada, ROE (relación de ondas estacionarias) excesiva o demasiado grande(mayor que 2), inversión de polaridad de la tensión de alimentación, conexiones incorrectas , sobre tensiones, la tensión nominal de la alimentación no puede superar la de una batería de 12V, etc..
• Las modificaciones de las Normas de Telecomunicaciones , las reparaciones y/o modificaciones efectuadas por terceros, sin la aprobación de nuestra empresa. 2 años ntía de gara Fecha de compra: ............................................................. Tipo: Radio CB GEORGE N° de Serie: ...................................................................... SIN SELLO DEL DISTRIBUIDOR LA GARANTÍA NO SERÁ VALIDA. Si Ud. observa defectos de funcionamiento:
• Compruebe la alimentación de su aparato y el estado del fusible.
• Controle los enchufes de los distintos conectores; tomas de antena, micrófono y alimentación.
• Verifique la posición de los distintos mandos del aparato, ganancia de micro al máximo, squelch al mínimo, conmutador PA/CB, etc..
• En el supuesto que la intervención no esté amparada por la garantía, se facturarán las piezas , la mano de obra y los gastos de envío.
• Conserve este resguardo de su garantía, aunque ésta haya caducado. Si Ud. vende su aparato entregue el resguardo de su garantía al nuevo propietario a fin de facilitarle el Servicio Post Venta.

Nombre.......................................................Apellidos ........................................... Dirección .............................................................................................................. Ciudad..............................Codigo postal.................Tel ........................................ ¿ Desde cuando está Vd interesado en la CB ? .................................................. ¿ Que emisora tenía antes ? ............................................................................... ¿ Que marca de antena utiliza ? .......................................................................... ¿ Cuales son las razones de su compra ? Noticias de carretera Securidad Convivialidad Tecnica Asistancia-radio Otros ¿ Va a instalar su equipo en base o en movil ? ¿ En que tipo de vehiculo lo va a instalar ? Auto Vehiculo prioritario Camión ¿ Está Vd afiliado a una federación ?................ o a un Club ? ....................... ¿ Que revistas CB lee ? .................................................................................. ¿ Que otras revistas suele leer ? .................................................................... ¿ Cuales son sus aficiones ? .......................................................................... ¿ Que edad tiene Vd ? - de 20 20/30 30/40 40/50 50/60 + de 60 ¿ Cual es su profesión ? sin profesión empleado obrero camionero agricultor estudiante ejecutivo prof. liberal Botánica, 107-109, Pol. Ind. Gran Vía Sud

SIN SELLO DEL DISTRIBUIDOR LA GARANTÍA NO SERÁ VALIDA. PRESIDENT ANTENAS IBERICA S.A. garantiza la protección de los datos de carácter personal de acuerdo con la Ley Orgánica 15/1999 de 14 de diciembre. También se declara responsable de los datos de carácter personal que el usuario pudiera ofrecer, comprometiéndose a guardarlos con absoluta confidencialidad. Garantizamos asimismo los derechos de acceso, rectificación y cancelación de los datos personales a instancias del interesado.
