MANUAL DE USUARIO DF88W VIEWSONIC

• Marco de Foto Digital
- Control Remoto
- Adaptador de Electricidad

• USB Cable
  • Guía de Arranque Rápido
• Soporte

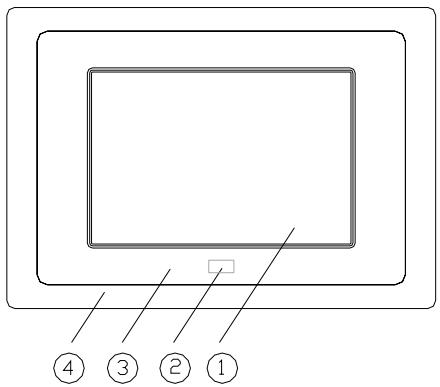

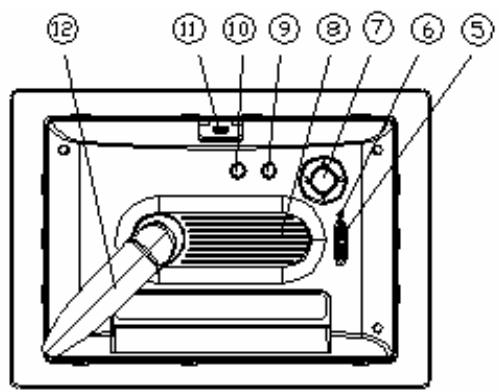

Identificada de las Piezas

□。LCD
2。 IR Sensor
3。 Marco frontal
4. Marco decorativo transparente
5。 Interruptor de corriente
6. Indicador de corriente
7。 Tecla de navegación
8。 Altavoz
Tecla de ingreso
10。Tecla Esc
□□。Cerradura de marco frontal
12 。Soporte
13。 SD/MMC/MS Pro ranura de tarjeta
14。CF ranura de tarjeta
15。DC-IN clavijero
16. USB puerto

④ ③ ② ①

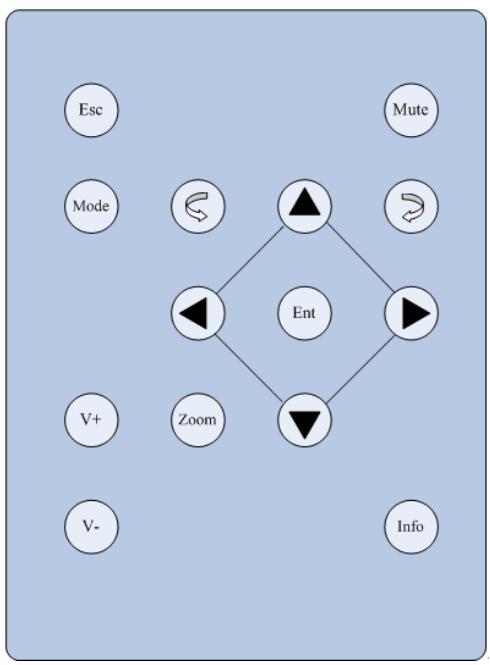

Tecla de Control Remoto

45° 45° ≤5m

	Tecla sentido	[2H4Y] Arriba Abajo
		Izquerda/Anterior Derecha/Proxima
	Enter	Ingreso/abrir barra de control
	Tecla Info	Revisar atributo de archivo /abrir menú de gestión de archivos
	Tecla giro	Girar fotos por 90°en el sentido de agujas de reloj /en el sentido inverso
	Tecla Esc	Salida
	Tecla silencio	Silenciada
	Tecla ampliada	Ampliar fotos
	Tecla ajuste de volumen	Aumentar /reducir volumen
	Funciones sin definición

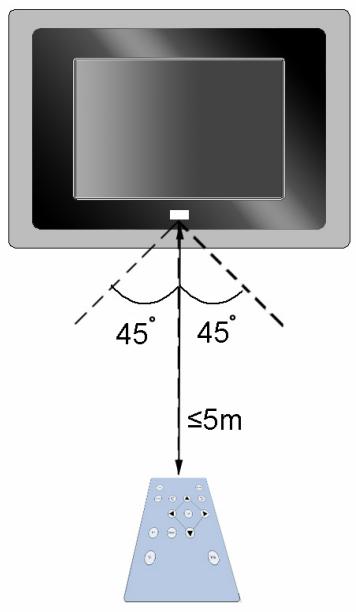

Mensaje : Distancia remota es ≤5m y gama de control remoto es ±45° por horizonte y ±5° por vertical. Escasez de energía de pila se afectaría efecto de control remoto. Cambie pilas dentro de plazo.

Conseguir dispuesto

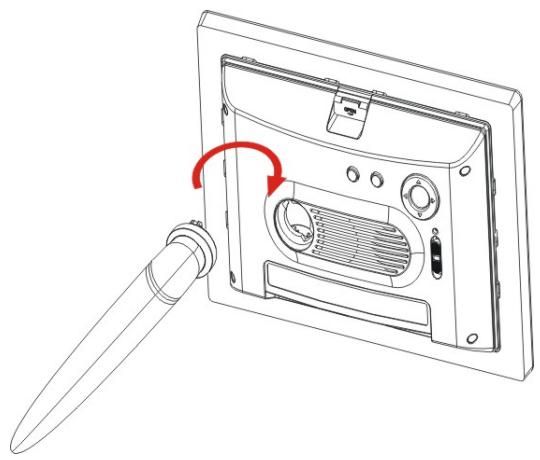

Montar Soporte

Introducir extremo anterior del soporte en ranura de tapa trasera y girar el soporte en sentido indicado en figura hasta que se cierra a la posición.

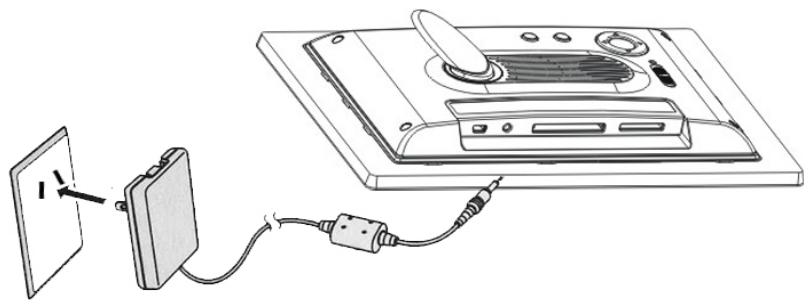

Conectar cable de adaptador de corriente al clavijero eléctrico de marco digital de foto y conectar el adaptador al enchufe de corriente alterno.

Encender corriente: cuando el interruptor está en posición OFF, la que es cierra. Moverlo arriba a la posición ON que es encendida. Moverlo mas arriba a LED, se puede encender LED luz decorativo.

Mensaje: voltaje de entrada del fuente de alimentación AC100\~240v, 50\~60Hz; salida de fuente de alimentación DC5V/1.8A ; potencia de la máquina entera≤7.5W; Ambiente de operación del producto: Temperatura 0°C \~40°C y humedad ≤90%.

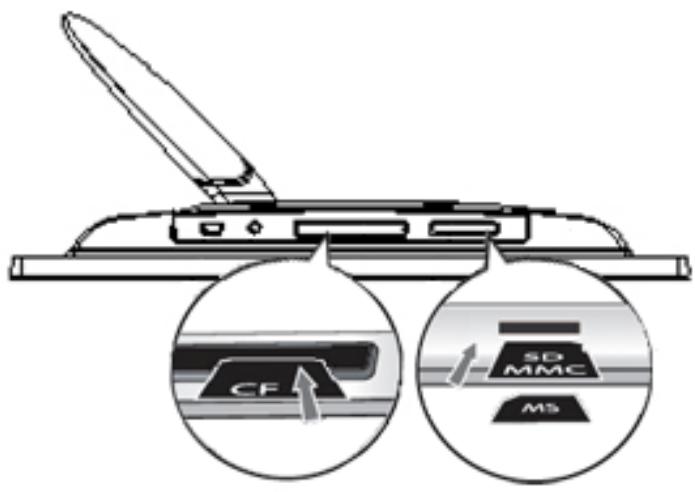

Inserción de Tarjetas

CF SD MMC MS

• Poner tarjeta de memoria con fachada arriba y insertarla a puerto correspondiente. Atención: no equivocarse a evitar mal contacto resultando que no se puede identificar tarjeta de memoria.
• Evitar como posible a retirar tarjeta de memoria durante jugar archivos.

Mensaje: El presente producto se soporta SD/MMC, MS Pro CF tarjeta de memoria. Como hay varias marcas de tarjetas, al comprarla realice prueba de compatibilidad en sitio (nota el presente producto no soporta tarjetas de piratería). Cuando se confirma que sentido y posición de inserción de la tarjeta están correcto, así como tiene menú de encendida, sin embargo no se puede leer tarjeta, pues es posible tomar medida de cerrar la máquina y encenderla de nuevo o reformatear la tarjeta y entrar archivos.

Operación

Despues de encender y demostrar logo de encendida, se entra interfaz de encendida configurada por el usuario, el que se pone interfaz de calendario por defecto.

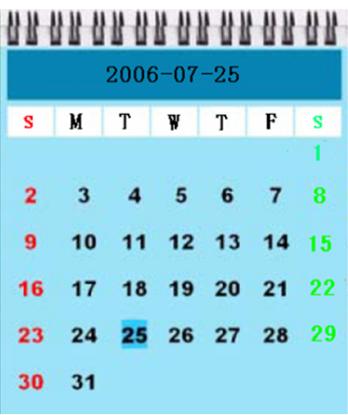

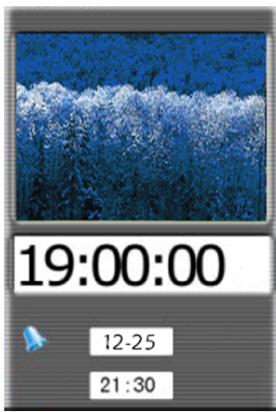

Calendario

19:00:00 12-25 21:30

Se muestran calendario, tiempo corriente y tiempo corriente de despertador.

- Se utilizan ▲▼ A ver meses anterior y posterior. Se entra en interfaz de selección de tarjeta a traves de tecla Enter.

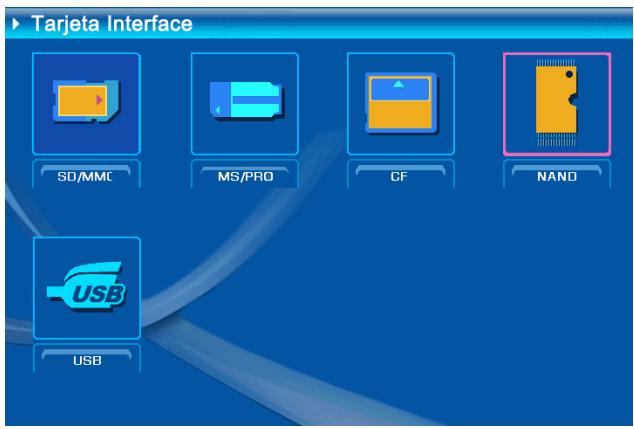

Interfaz de selección de tarjetas

Tarjeta Interface SD/MMC MS/PRO CF NAND USB

• Usar cursor de movimiento ▲▼ ◀▶.
• Entra en interfaz de funciones de tarjeta
  elegida por medio de tecla Enter
• Regresa al interfaz de selección de tarjetas a traves de tecla Esc

Imagenes

Optar icono

y apretar tecla Enter para entrar en función de navegación de fotos y previsualizar archivos de fotos en forma de nueve menús.

• Usar ▲▼ ◀▶ para mover cursor y elegir fotos.
• Apretar tecla Enter a ver fotos elegidos y realizar automaticamente proyección de diapositivas.
• Apretar tecla Esc para regresar al interfaz de selección de funciones.

Durante proyección de diapositivas, el

presente producto jugaría todos archivos de fotos en la tarjeta.

- Apretar tecla Esc para hacer una pausa a la proyección de diapositivas y salir navegación de fotos.

- ◀ Jugar el foto anterior ▶Jugar el foto posterior.

5 4

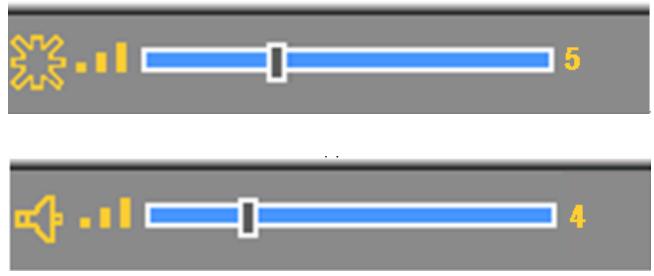

• ▲ Abrir menú de ajuste de luminosidad Abrir menú de ajuste de volumen.
• ◀▶ Ajustar talla de parámetros.
• Apretar tecla Enter a determinar efecto de ajuste. Apretar tecla Esc para cierra.

Durante navegación de fotos, es posible usar barra de control de fotos a controlar jugada de fotos y uasr barra de control de música a controlar jugada de música de antecedentes.

- Apretar tecla Enter para abrir barra de control de fotos. Usar▼ o▲ puede cambiarse a la barra de control de música. Apretar tecla Esc a cerrar barra de control.

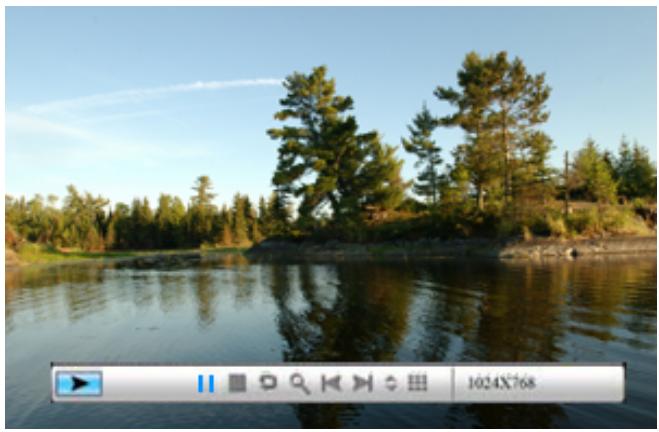

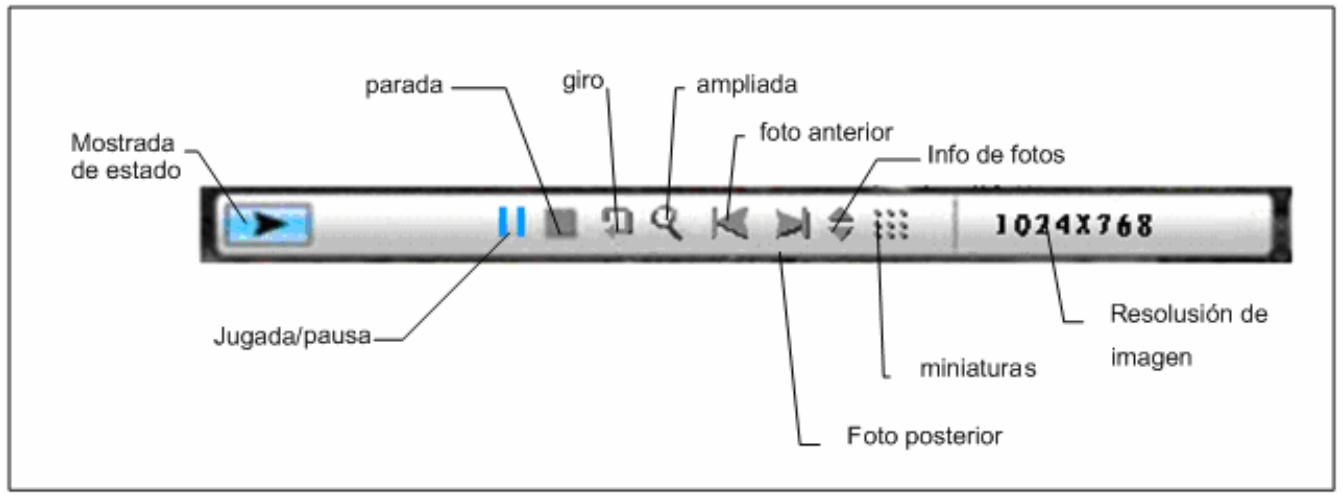

Funciones de barra de control de fotos son siguientes.

parada giro ampliada foto anterior Info de fotos 1024X768 Jugada/pausa resolución de imagen miniaturas Foto posterior

- ◀▶Mover cursor y elegir teclas sobre barra de contro. Apretar tecla Enter para confirmar.

	Mostrada de estado	se muestran estado de jugada de fotos corrientes (jugada o pausa)
	Jugada / pausa	abrir/hacer pausa a fotos de proyección de diapositivas
	Parada	salir de navegación de fotos y ir a interfaz de selección de funciones
	Giro	girar el presente foto por 90°en el sentido de agujas de reloj
	Ampliada	ampliar el presente foto
	Foto anterior	mostrar foto anterior
	Foto posterior	mostrar foto posterior
	Información de fotos	mostrar información de atributo de presente archivo

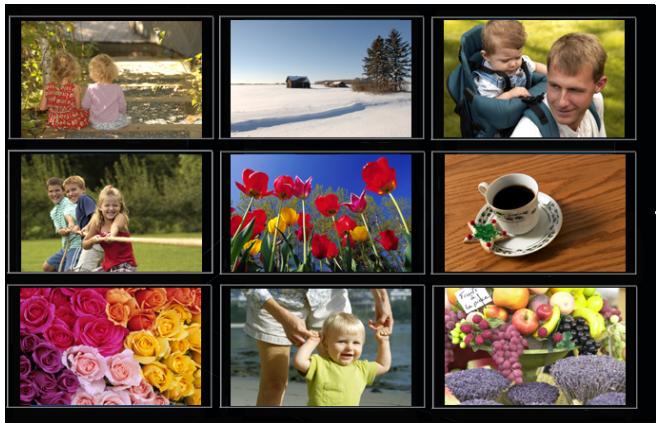

	Miniaturas	previsualizar fotos en forma de nueve menús
1024×768	Resolución	mostrar resolución de presente foto

Mensaje: El presente producto se apoya JPEG (baseline) archivos de formato foto dentro de 12,000,000 pixels.

Música

y apretar tecla Enter

para entrar en función de jugada de música, en el que jugará automaticamente archivos de música bajo el directorio.

• Usar ▲ a cerrar /abrir efecto de espectro de frecuencia.
• Apretar tecla Esc para regresar al interfaz de selección de funciones.

- Abrir menú de ajuste de volumen.

- Apretar tecla Enter a determinar efecto de ajuste. Apretar tecla Esc a cerrar menú.

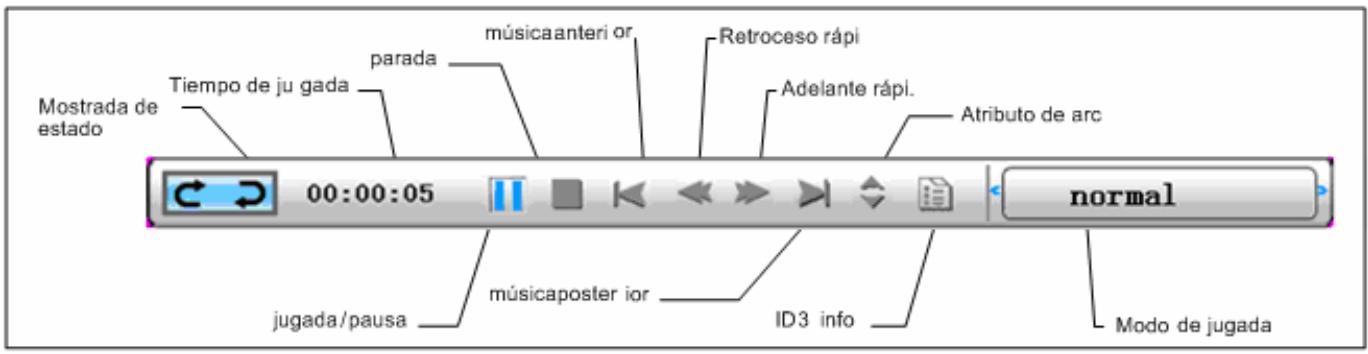

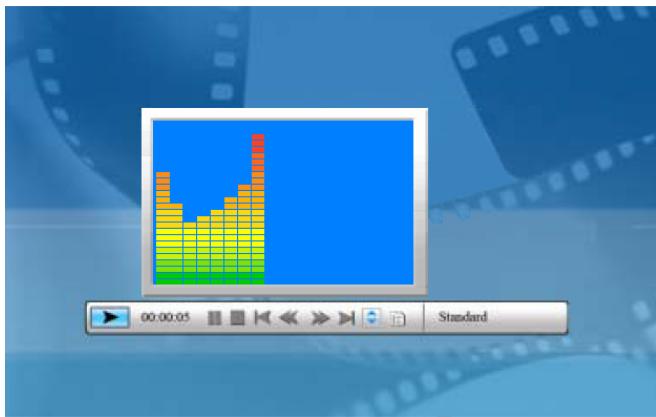

Funciones de barra de control de música están indicados como siguiente figura:

Mostrada de estado Tiempo de ju gada parada músicaanteri or Retroceso rápi Adelante rápi. Atributo de arc 00:00:05 jugada/pausa músicaposter ior ID3 info normal Modo de jugada

- ◀▶Mover cursor a elegir tecla sobre barra de control. Apretar tecla Enter para determinar.

	Mostrada de estado	mostrar estado corriente de jugada de música (jugada o pausa)
	Tiempo de progreso	mostrar tiempo corriente de jugada de música
	Jugada/pausa	jugada/pausa de música
	Parada	salir jugada de música y ir a interfaz de selección de funciones
	Música anterior	retroceder música
	Retroceso rápidamente	música retroceso rápida
	Adelante rápidamente	música adelante rápida
	Música posterior	jugar música posterior
	Atributo de archivos	mostrar información de atributo de archivo corriente
	ID3 información	mostrar canción ID3 información
normal	Modo de jugada	apretar tecla Enter para cambiar modo de jugada de canción “rep.la canción”, “normal”, “rep.el directorio”

Mensaje: El presente producto se apoya MP3 archivos de audio-frecuencia(MPEG1.0 Layer3 tasa de muestreo 44.1kHz tasa de bit 32kbps-320kbps), WMA archivos de audio-frecuencia(WMA CBR tasa de muestreo 44.1kHz tasa de bit 32kbps-192.kbps)

Película

Optar icono 📄 y apretar tecla Enter para entrar funciones de jugada de película, automaticamente jugando archivos de video bajo directorio.

- Apretar tecla Enter para abrir barra de control de video. Apretar tecla Esc para cierra.

5

- Abrir menú de ajuste de luminosidad

Abrir menú de ajuste de volumen.

- ◀▶ Ajustar parámetros.

- Apretar tecla Enter a determinar efecto de ajuste. Apretar tecla Esc a cerrar menú.

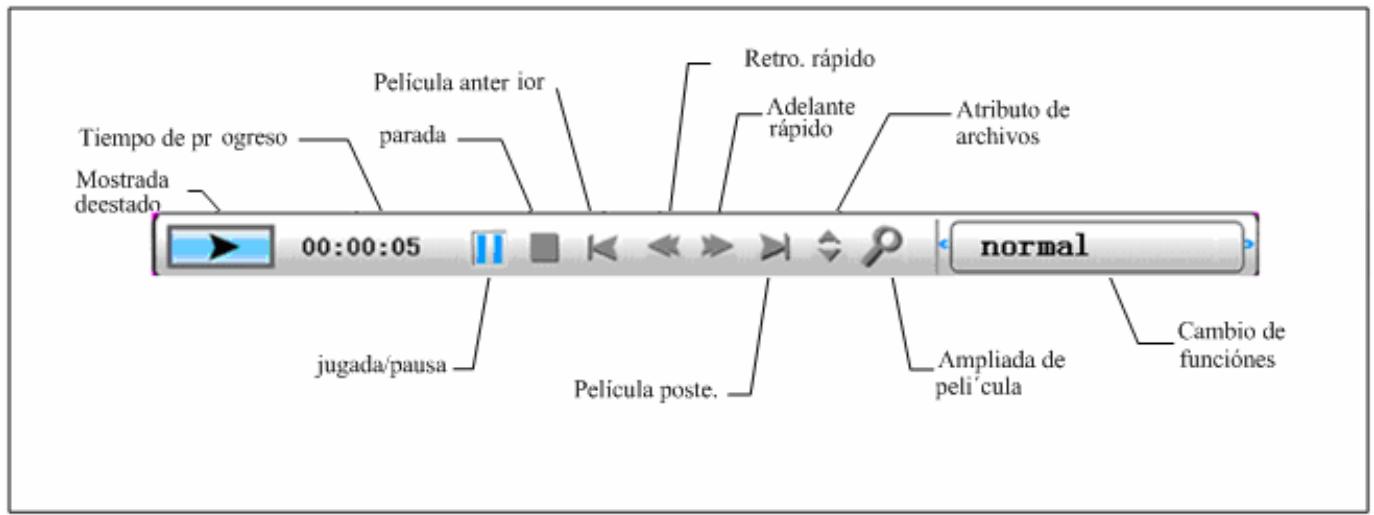

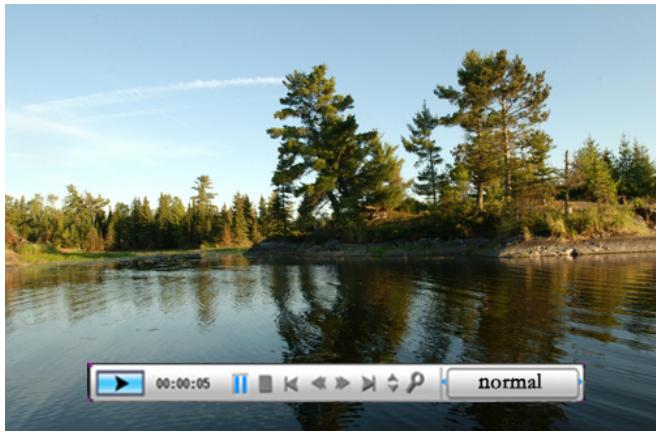

Funciones de barra de control de video son siguientes

Tiempo de pr ogreso Mastrada deestado 00:00:05 película anteior parada Prelicula anteior Retro. rápido Adelante rápido Atributo de archivos Jugada/pausa Película poste. normal Ampliada de película Cambio de funciones

- ◀▶ Mover cursor a elegir teclas sobre barra de control.apretar tecla Enter para confirmación.

	Mostrada de estado	mostrar estado corriente de jugada de video (jugada o pausa)
00:00:05	Tiempo de progreso	mostrar tiempo corriente de jugada de archivos de video
	Jugada/Pausa	jugada /pausa de video
[XYZ5]	Parada	retroceder jugada de video y ir a interfaz de selección de funciones;
[Y3WH]	Película anterior	jugar archivo anterior de video
	Retroceso rápido	retrocederse rápidamente el video
	Adelante rápido	adelantarse rápidamente el video
[82H3]	Película posterior	jugar archivo posterior de video;
	Atributo de archivo	mostrar información de atributo de archivo corriente
	Ampliada de película	ampliar menú corriente de película
Standard	Modo de jugada	apretar tecla Enter para cambiar modo de jugada de canción“rep.la canción”, “normal”, “rep.el directorio”

Mensaje: MPEG-1 (*.mpg,*.mpeg,*.dat), MPEG-2 (*.mpg,*.mpeg), MPEG-4 (divx o xvid AVI archivos de código), MJPEG archivos de video.

Atención: Para asegurar jugada fluida, tasa de código de archivo video incorporado o en disco U debería ser≤4Mbps; mientras, la máxima resolución de video que puede apoyar: 720 x 560.

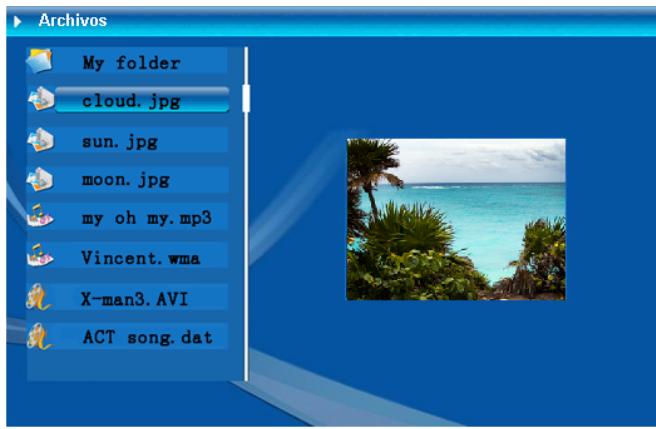

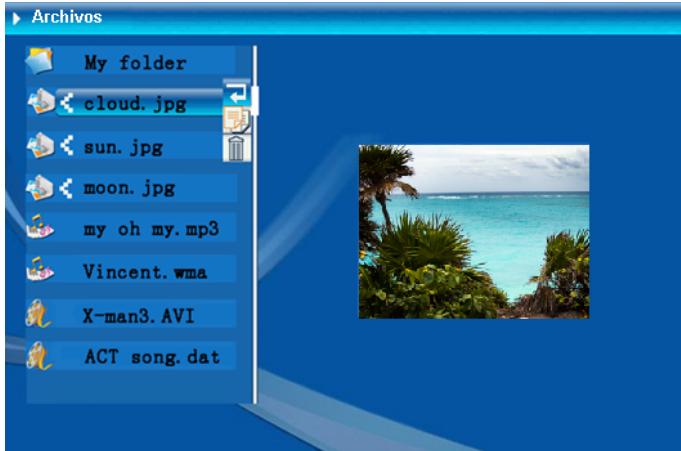

Archivo

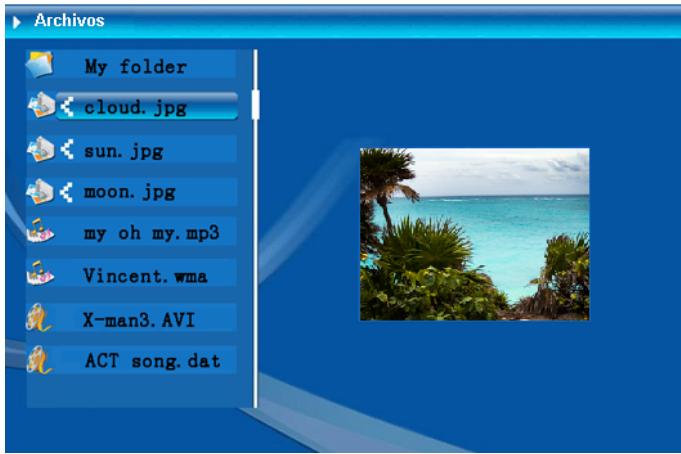

Archivos My folder cloud.jpg sun.jpg moon.jpg my oh my.mp3 Vincent.wma X-man3.AVI ACT song.dat

Optar icono y apretar tecla Enter para entrar funciones de gestión de archivos. La lista mostrará todos dispositivos corrientes de memoria y archivos internos, así como revisar, copiar y borrar archivos. Apretar tecla Esc a retroceder a interfaz de selección de funciones.

- ▲▼ Mover cursor. Apretar tecla Enter

o▶Para entrar subdirectorio

- Apretar tecla Enter para jugar archivos elegidos por cursor - Apretar tecla Esc para regresar a directorio de nivel superior.

Despues de elegir y marcar archivos, se puede realizar operación de copia y borrada al

Archivos My folder cloud.jpg sun.jpg moon.jpg my oh my.mp3 Vincent.wma X-man3.AVI ACT song.dat

mismo.

se ocurriría marca de opción“ ” en

izquierda del archivo. Así apretar tecla para cancelar opción.

- Apretar teclas ▲▼ para mover cursor y repetir paso anterior. Es posible marcar varios archivos.

Archivos My folder cloud.jpg sun.jpg moon.jpg my oh my.mp3 Vincent.wma X-man3.AVI ACT song.dat

Despues de optar archivo, mantiene apretando tecla Enter del sistema central para eyectar menú de operación.

Borrada de archivos

Borrar Cloud. jpg Term. aceptar

Apretar tecla ▲▼ Para mover a icono

y apretar tecla Enter para borrar archivos. Apretar tecla Enter para regresar a interfaz de gestión de archivos.

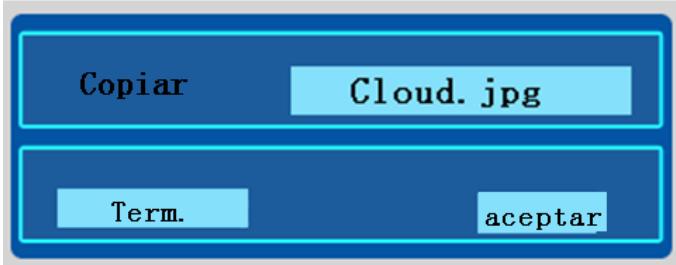

Copia de archivos

Despues de elegir y marcar archivos que se necesitan a copiar, apretar teclas o Esc para retroceder el directorio y ir a carpeta destinada (la misma carpeta no puede copiarse). Mantener apretando tecla Enter y se eyectar menú de operación de archivos.

Copiar Cloud. jpg Term. aceptar

Atención: Si no hay suficiente espacio de memoria en tarjeta de memoria de archivo del destino o ya existe archivo con mismo nombre, se recordaría error y fracaso de copia.

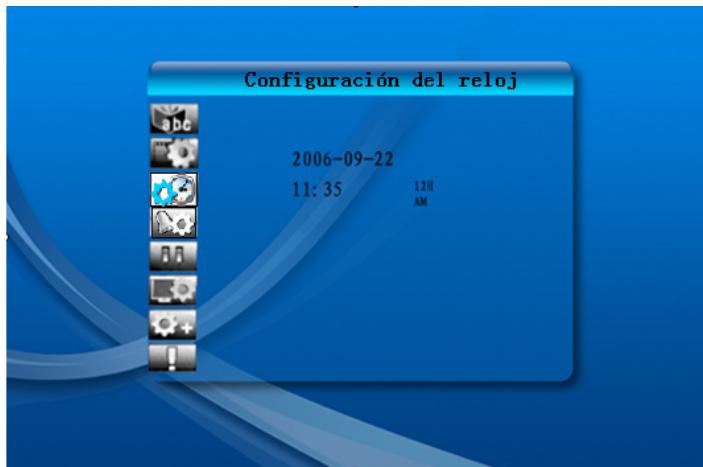

Configuración

Configuración del reloj 2006-09-22 11:35 12H AM

Bajo interfaz de selección de funciones,

opta icono 📄 y apreta tecla Enter para entrar en interfaz de configuración del sistema.

• ▲▼: Mover opción o elegir parámetro.
• ▶: Entrarse opción
• Enter: Entrar opción /determinar resultado de configuración.
• Esc: Retroceder a la opción de nivel superior.

	Configuración del idioma	Ingles, Frances, Español, Aleman, Italiano
	Configuración de imágenes	Tiempo reprod. seq. imagenes	“Rápido” “Medio” “Lento”
		Modo reproducción imágenes	13 efectos especiales de proyección de diapositivas.
	Configuración del reloj	YYYY-MM-DD HH:MM,AM/PM ,12H/24H
	Configuración del despertador	YYYY-MM-DD HH:MM timb.1/2/3 modo apagar./1vez/diario
	Configuración de inicio	Calendario/ Imágenes /Musica/Pelicula / Imágenes + Musica
	Configuración de video	Configuración de luminosidad, contraste y grado de color.
	Configuración predefinida	Configuración predefinida.
	Versión	Ver versión corriente.

Mensaje: El sistema posee tres tipos de sonidos de campana y puede definirse sonido de campana, almacenando música de MP3 formato abajo el directorio de raíz de memoria (NAND), nominado como RING1.MP3, RING2.MP3 y RING3.MP3. Está bien que elige sonido correspondiente en la configuración de alarmadel sistema.

Atención: En configuración de encendida si se configura que automaticamente juega fotos, música, video o foto +música al encender, es necesario garantizar número de estratos de directorio de archivos almacenados menor de tres. Al contrario, se ocurriría el caso de que no es en condición de encontrar y jugar archivos.

Conexión a Dispositivos exteriores

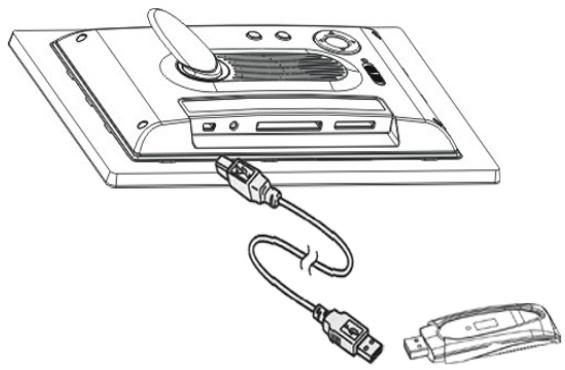

Conexión a disco U

Es posible conectar a disco U por anexo USB cable. Cuando USB aparatos (USB Host modo) como U disco tipo de MP3 jugador se identifica dispositivo, USB icono en interfaz de Card select (Selección de Tarjeta) mostraría con luz fuerte y aparecería aparato de "UDISK" en la lista de archivos.

• Encendida
• Conectar U disco al producto a traves de USB cable.
• En interfaz de Card select se elige

USB icono. Manera de entrada de jugada y operación de U disco es igual con la de tarjeta de memoria.

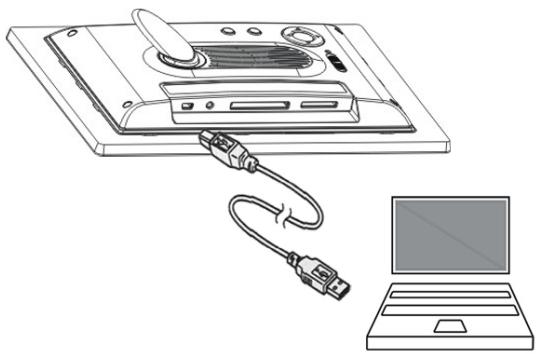

Conexión a PC

Es posible conectar el producto a computador por anexo USB cable (USB Slave modo). Computador se puede ejercer administración sobre tarjeta de memoria/EMS memoria en marco digital.

• Encendida
• Conectar el producto a computador a traves de USB cable.

- El computador podría identificarse.

Despues de instalación del impulsador de dispositivo, ya se puede operar.

Mensaje: el presente r producto se apoya el sistema Win2000/XP/VISTA. En formatear tarjeta de boria, el sistema de archivos debería ser FAT o FAT32.

Atención:

1. Para prevenir fallo causado por escasez de PC USB fuente de corriente, confirme por favor que conecte PC despues de insertar fuente de alimentación y encender;
2. Debido a fuente de alimentación de dispositivos del sistema, corriente impulsado de USB aparatos conectados (tales como disco duro móvil) no se puede exceder 500mA. En caso de exceder 500mA, suministre fuente de corriente de fuera.
