MODE D'EMPLOI DF88W VIEWSONIC

Cet appreil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Unpacking

• Digital Photo Frame
• Remote Control

• Power Adapter

• USB Cable

• Quick Start Guide
• Stand

• Cadre de photo Digital
• Télécommande

• Adapteur de puissance

• Câble d'USB
  • Guide rapide de début

• Stand

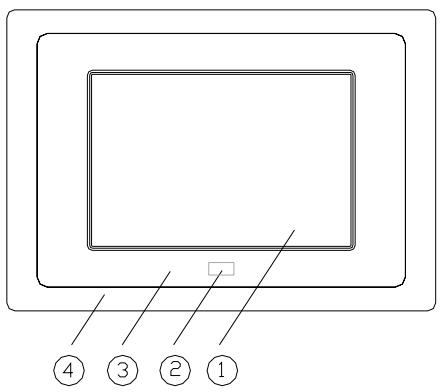

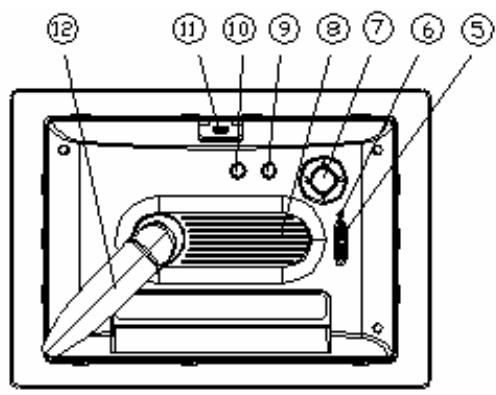

Identification des pièces

☐。LCD (Affichage à cristaux liquides)
②。 Sonde IRE
3。Cadre frontal
4. Cadre decoratif transparent
5. Commutateur de puissance
6. Indicateur de puissance
7。 Bouton de navigation
8。 Orateur
9。 Bouton d'Enter
10。 Bouton d'Esc
□□。Casier du cadre frontal
12。Stand
13. Logement pour carte de SD/MMC/MS Pro
14. Logement pour carte de CF
15. Douille de jack de DC-IN
16。Port d'USB

④ ③ ② ①

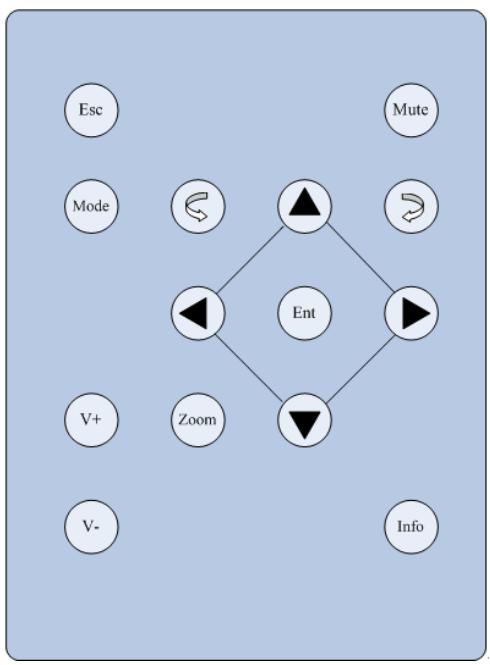

Bouton de télécommande

45° 45° ≤5m

	Bouton d'orientation	Vers le haut Vers le bas Gauche/Précedent Droite/Suivant
	Enter	Entrer/Ouvrir la barre de contrôle
	Clé d'info	Consulter l'attribut de fichier / Ouvrir le menu d'administration des fichiers
	Bouton de retournage	Tourner une image de 90° vers le sens inverse des aiguilles d'une montre / dans le sens des aiguilles d'une montre
	Bouton de Esc	Quitter
	Bouton de muet	Muet
	Bouton de grandir	Agrandir une image
	Bouton de volume	Augmenter/ diminuer le volume
	Fonction sans définition

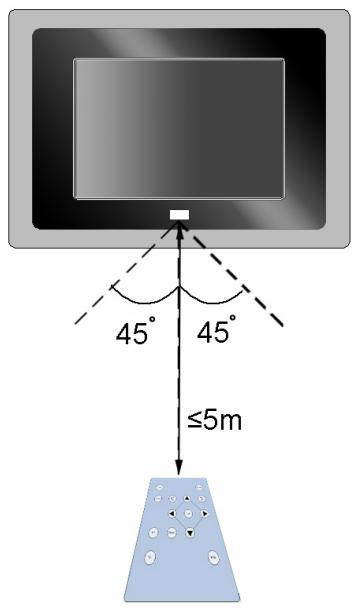

Suggestion: La distance de contrôle à distance doit être ≤5m, la sphere de contrôle à distance est ±45°horizontalement, ±5° verticalement, l'insuffisance de la quantité d'électricité de la pile peut influencer l'effet du contrôle, veuillez la changer à temps.

Préparation

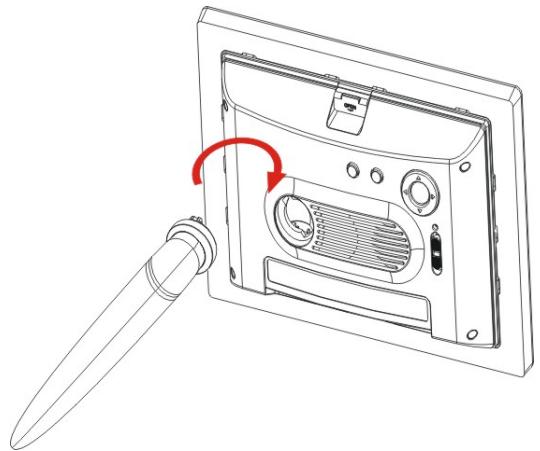

Assembler le soutien

Insérer le front du soutien dans le logement du couvercle derrière, tourner le soutien selon l'orientation de l'image jusqu'à être bien verrouillé et placé.

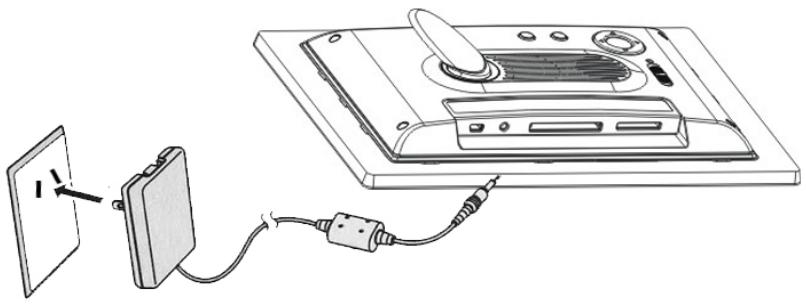

Connector le fil électrique de l'adapteur du courant coordonné avec la prise de courant du cadre de photo digital et puis joindre l'adapteur avec la douille de l'alimentation en courant alternative.

Ouvrir le courant électrique: Quand l'interrupteur est en position de fermer, c'est fermé; bouger le en haut jusqu'à ouvrir, c'est ouvert; bouger le en haut encore jusqu'à LED, on peut ouvrir la lampe décorative de LED.

Suggestion: La tension d'entrée : AC100\~240v, 50\~60Hz; la tension de sortie:DC5V/1.8A; la puissance de l'unité complète : ≤7.5W;L'environnement de travail pour ce produit:la tempéraure : 0°C \~40°C,la luminité : ≤90%.

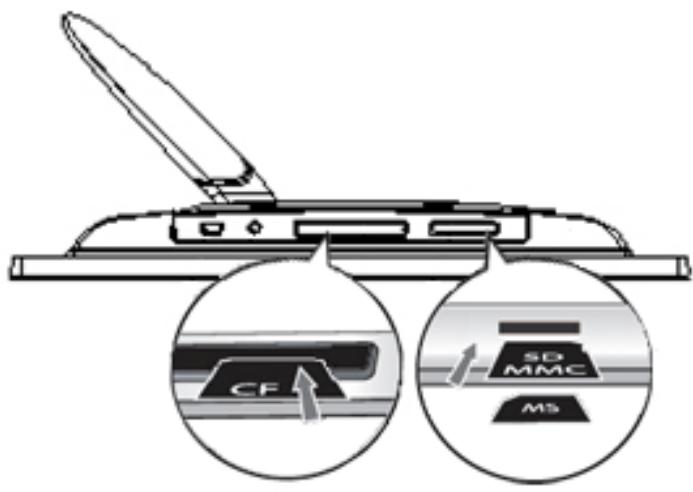

Inserer les cartes

CF SD MMC MS

- Insérer la carte de mémoire dans le logement correspondant avec le front en haut, faire attention de ne pas se tromper des logements pour éviter le mauvais contact qui entraîne que l'appareil n'arrive pas à lire la carte.

- Eviter à tirer la carte de mémoire en émettant des fichers.

Suggestion: Ce produit supporte SD/MMC,MS Pro,la carte de mémoire CF,parce qu'il y a de nombreux de marques de cartes, veuillez essayer la compatibilité sur place en les achetant.(noter:pour les cartes de piratage, ce produit ne supporte pas)Après avoir vérifié l'orientation, la position de la carte et l'existence de l'image d'accueil, si l'appareil n'arrive pas à lire la carte, on peut le fermer et l'ouvrir de nouveau, ou formater la carte et puis entrer de nouveau des fichiers.

Opération

Ouvrir le courantélectrique, le logo d'ouverture apparaît, on entre dans l'interface éditée par l'utilisateur, si c'est reconnaître tacitement on entre dans l'interface de calendrier.

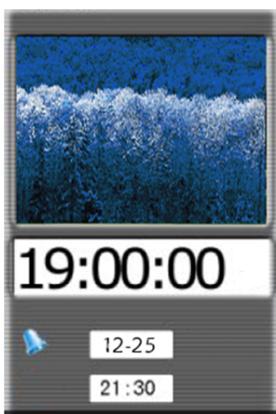

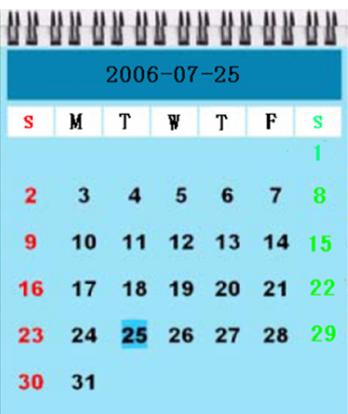

L'interface de calendrier

19:00:00 12-25 21:30

Montrer le calendrier, le temps et le temps de réveil.

- Utiliser ▲▼ pour choisir les mois,appuyer le bouton d'Enter pour entrer dans

l'interface choisie.

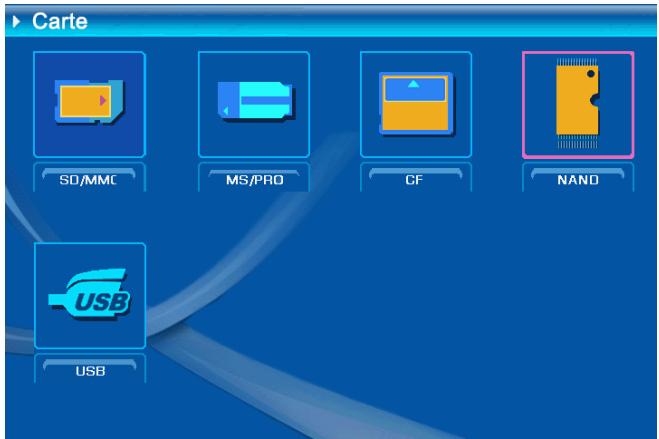

L'interface de sélection des cartes

Carte SD/MMC MS/PRO CF NAND USB

Sélectionner l'équipement de mémoire que l'on veut visiter.

• Utiliser ▲▼ ◀▶ pour bouger le curseur.
• Appuyer le bouton d'Enter pour entrer dans l'interface de la carte choisie.
• Appuyer le bouton d'Esc pour retourner à l'interface de calendrier.

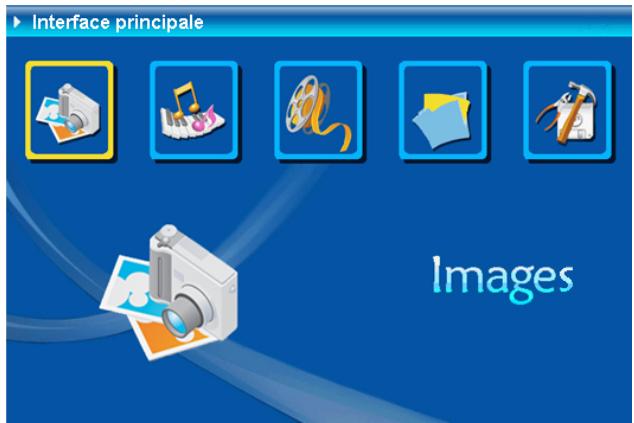

L'interface de sélection des fonctions

Interface principale Images

Choisir des fonctions

• Utiliser ▲▼ ◀▶ pour bouger le curseur.
• Appuyer le bouton d'Enter pour entrer dans l'interface de la carte choisie.
• Appuyer le bouton d'Esc pour retourner à l'interface des sélection des cartes.

Images

Sélectionner le motif 📄, appuyer le bouton d'Enter pour entrer dans les fonctions de feuilleter des images, on apercoit 9 fichiers d'image en même temps.

• Utiliser ▲▼ ◀▶ pour bouger le
  curseur et choisir les images.
• Appuyer le bouton d'Enter pour voir des images choisies, elles se montre
  automatiquement en mode de diapositives.
• Appuyer le bouton d'Esc pour retourner à l'interface de sélection des fonctions.

En mode de diapositives, ce produit va montrer

automatiquement tous les fichiers d'images dans la carte.

• Appuyer le bouton d' Esc pour arrêter temporairement les dispositives, et quitter la visite des images.
• Jouer l'image précédente ▶ Jouer l'image suivante.

5 4

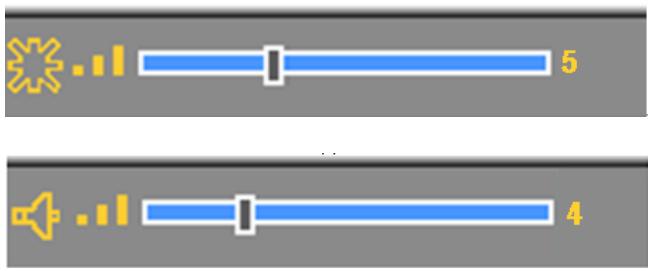

• ▲ Ouvrir le menu de régularisation de luminosité ▼ Ouvrir le menu de régularisation de volume.
  • ◀▶ Régulariser des paramètre.
• Appuyer le bouton d'Enter pour confirmer l'effet de régularisation. Appuyer le bouton

d'Esc pour fermer.

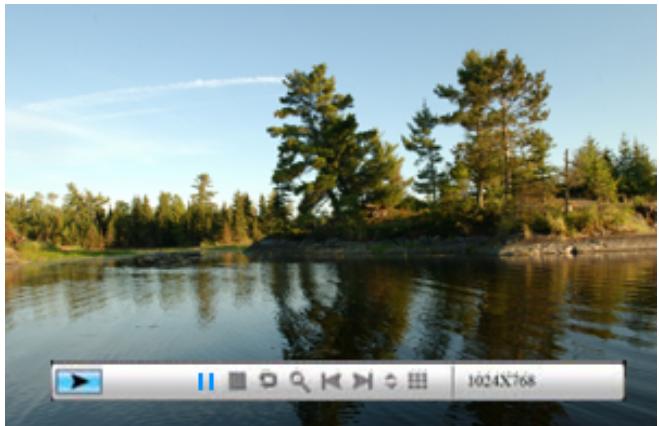

Quand on parcourt des images, on peut utiliser la barre de contrôle d'image pour contrôler la présentation des images, et utiliser la barre de contrôle de musique pour contrôler la représentation de la musique décorative.

- Uitilser le bouton d'Enter pour ouvrir la barre de contrôle d'image, le bouton ▼ ou ▲ peut changer à la barre de contrôle de musique. Utiliser le bonton d'Esc pour fermer la barre de contrôle.

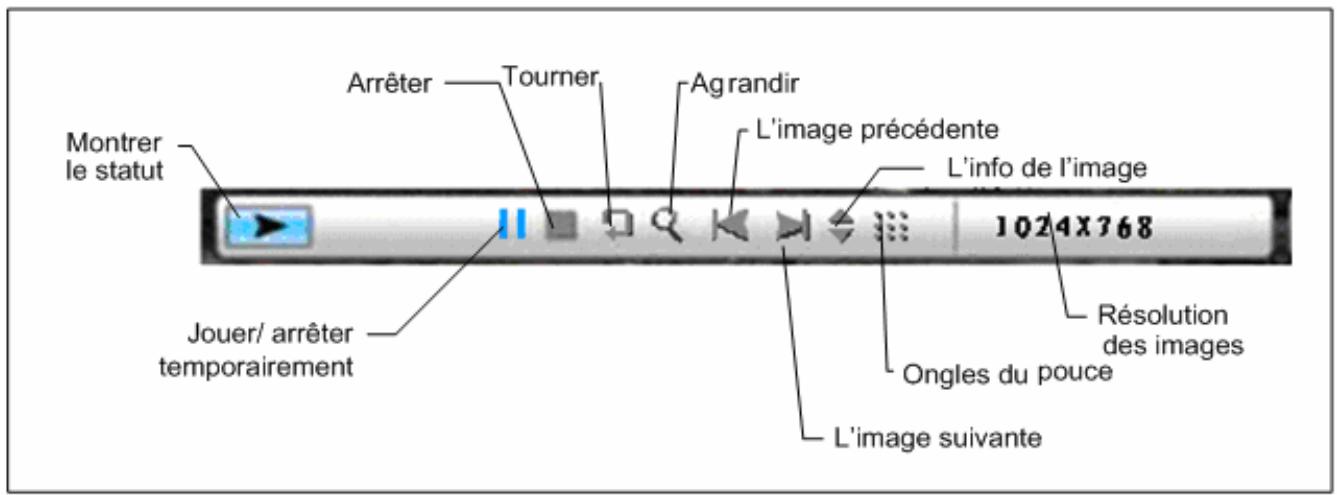

Les fonctions de la barre de contrôle d'image sont ci-dessous:

Montrer le statut Arrêter Tourner Agrandir L'image précédente L'info de l'image 1024X768 Résolution des images Jouer/ arrêter temporairement Ongles du pouce L'image suivante

- Déplacer le curseur pour choisir les boutons de la barre de contrôle. Appuyer le bouton d'Enter pour confirmer.

	Montrer le statut	Montrer le statut présent des images(Jouer/ arrêter temporairement)
	Jouer/arrêter temporairement	Jouer / arrêter temporairement les diapositives
	Arrêter	Quitter la visite des images et retourner à l'interface de sélection des fonctions
	Tourner	Tourner l'image présente de 90° dans le sens des aiguilles d'une montre
	Agrandir	Agrandir l'image présente
	L'image précédente	Montrer L'image précédente
	L'image suivante	Montrer L'image suivante
	L'info de l'image	Montrer l'attribut de fichier présent

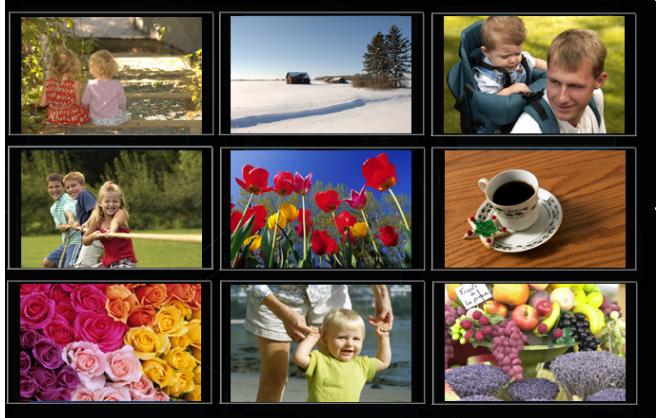

	Ongles du pouce	Apercevoir 9 images en même temps
1024×768	Résolution des images	Montrer la Résolution de l'image présente

Suggestion: Ce produit supporte les fichiers d'image de JPEG (baseline), decà 12 million pixel.

Musique

Sélectionner le motif 📄, appuyer le bouton d'Enter pour entrer dans les fonctions pour jouer la musique, il va jouer automatiquement des fichiers musiques dans le répertoire.

• Utiliser ▲ pour fermer/ouvrir l'effet du spectre de fréquence.

• Appuyer le bouton d'Esc pour retourner à l'interface de sélection des fonctions.

• ▼ Ouvrir le menu de régularisation de volume.

• Appuyer le bouton d'Enter pour confirmer l'effet de régularisation. Appuyer le bouton
  d'Esc pour fermer.

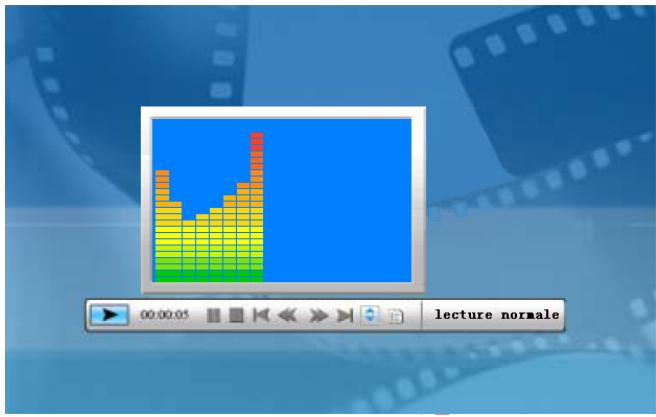

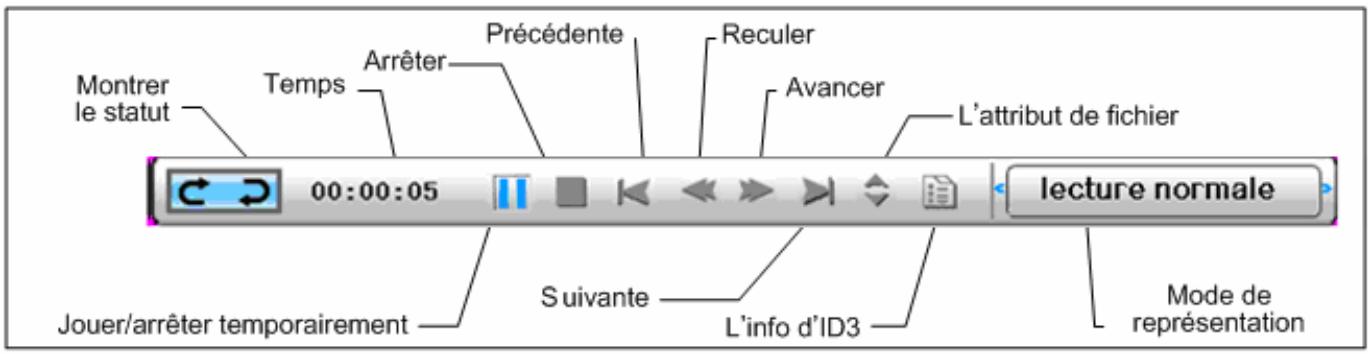

Les fonctions de la barre de contrôle de musique sont ci-dessous:

Montrer le statut Temps Arrêter Précédente Reculer Avancer L'attribut de fichier 00:00:05 Jouer/arrêter temporairement Suivante L'info d'ID3 Mode de représentation lecture normale

- Déplacer le curseur pour choisir les boutons de la barre de contrôle. Appuyer le bouton d'Enter pour confirmer.

	Montrer le statut	Montrer le statut présent de la musique(Jouer/ arrêter temporairemen).
	Temps	Montrer le temps présent de la représentation de la musique.
	Jouer/ arrêter temporairement	Jouer / arrêter temporairement la musique.
	Arrêter	Stops playing music and returns to the function selection interface.
	Précédente	Jouer la pièce précédente.
	Reculer	Reculer la musique.
	Avancer	Avancer la musique.
	Suivante	Jouer la musique suivante.
	L’attribut de fichier	Montrer l’attribut de fichier présent.
	L’info d’ID3	Montrer l’info d’ID3 de la musique.
lecture normale	Mode d’ émission	Appuyer le bouton d’Enter pour permuter les modes de représentation “répétition simple“, “lecture normale“, “répét. du catalog.“.

Suggestion: Ce produit supporte le fichier MP3(MPEG1.0 Layer3 le taux d'échantillon 44.1kHz, le débit binaire 32kbps-320kbps),WMA (WMA CBR le taux d'échantillon 44.1kHz, le débit binaire 32kbps-192.kbps).

Film

Sélectionner le motif 📄, appuyer le bouton d'Enter pour entrer dans les fonctions pour jouer le film, il va jouer automatiquement des fichiers de film dans le répertoire.

- Appuyer le bouton d'Enter pour ouvrir la barre de de contrôle de film, appuyer le bouton d'Esc pour fermer.

5

- ▲ Ouvrir le menu de régularisation de Luminosité. ▼ Ouvrir le menu de régularisation de volume.

- ◀▶ Régulariser des paramètre. - Appuyer le bouton d'Enter pour confirmer l'effet de régularisation. Appuyer le bouton d'Esc pour fermer.

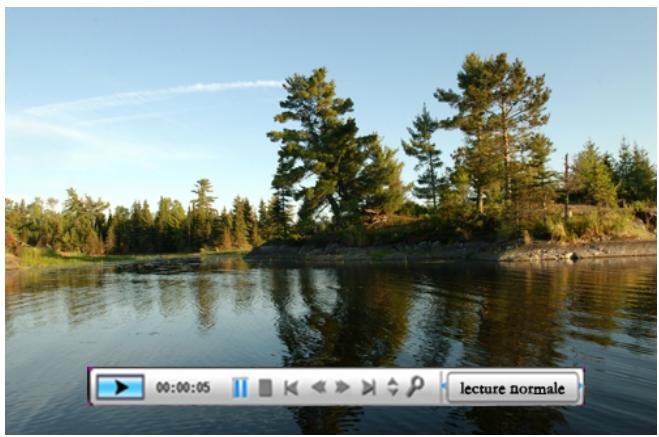

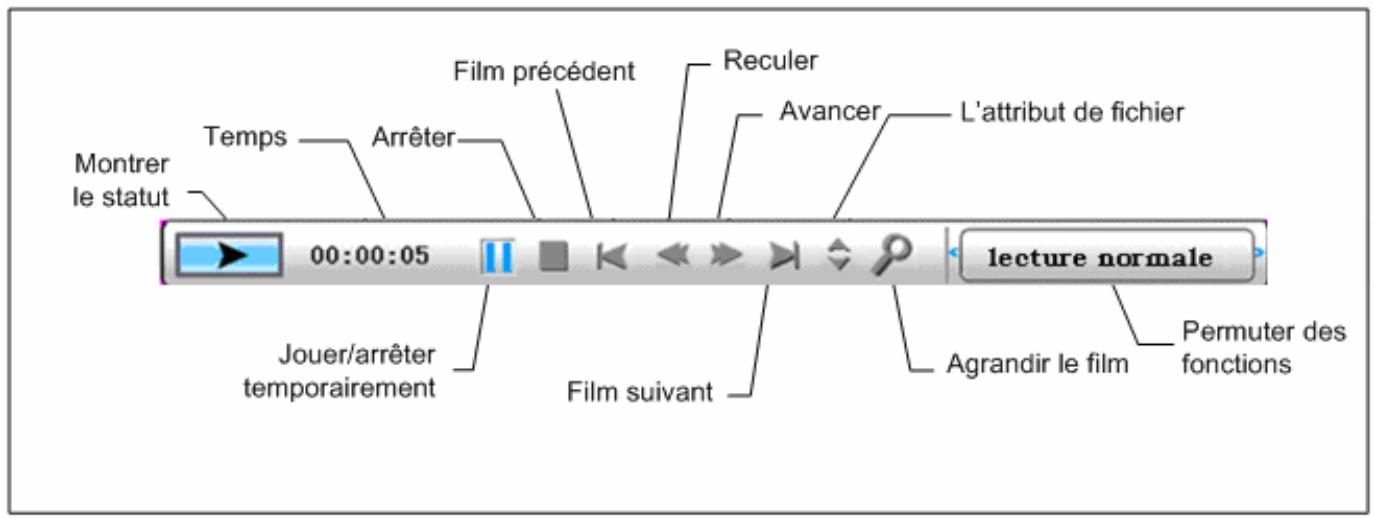

Les fonctions de la barre de contrôle de film sont ci-dessous:

Montrer le statut Temps Arrêter Film précédent Reculer Avancer L'attribut de fichier 00:00:05 Jouer/arrêter temporairement Film suivant lecture normale Permuter des fonctions Agrandir le film

- Déplacer le curseur pour choisir les boutons de la barre de contrôle. Appuyer le bouton d'Enter pour confirmer.

Montrer le statut

Montrer le statut présent du film(Jouer/ arrêter temporairemen).

00:00:05 Temps

Montrer le temps présent de la représentation du film.

	Jouer/ arrêter temporairement	Jouer/ arrêter temporairement le film.
	Arrêter	Quitter la représentation de la musique et retourner à l’interface de sélection des fonctions.
	Film Précédent	Jouer le film précédent.
	Reculer	Reculer le film.
	Avancer	Avancer le film.
	Film Suivant	Jouer le film suivant.
	L’attribut de fichier	Montrer l’attribut de fichier présent .
	Agrandir le film	Agrandir le film présent.
lecture normale	Mode d’ émission	Appuyer le bouton d’Enter pour permuter les modes de représentation “répétition simple“, “lecture normale“, “répét. du catalog.“.

Suggestion: MPEG-1 (*.mpg, *.mpeg,*.dat), MPEG-2 (*.mpg, *.mpeg), MPEG-4 (les fichiers de AVI de code divx ou xvid), le fichier de film MJPEG.

Attention: Pour assurer la fluidité de la représentation du film, les fichiers de film intérieurs ou dans la clé USB doit être ≤7Mbps et à cause de la limite de la vitesse de transmission de la carte de stockage, le taux de code des fichers de film dans la carte de stockage doit être ≤4Mbps; la résolution du film maximume qu'il peut suppporter est: 720 x 560.

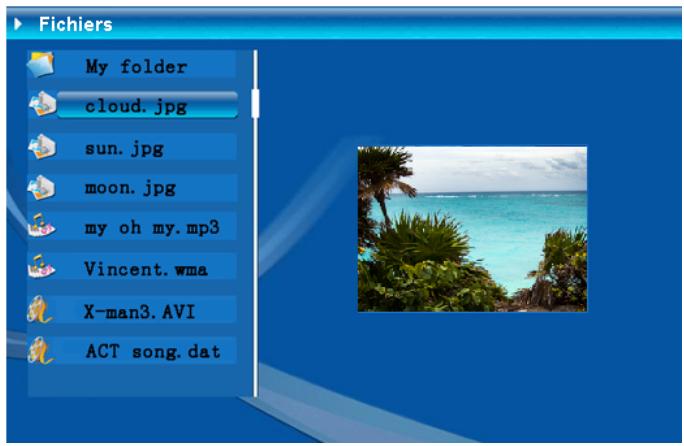

Fichier

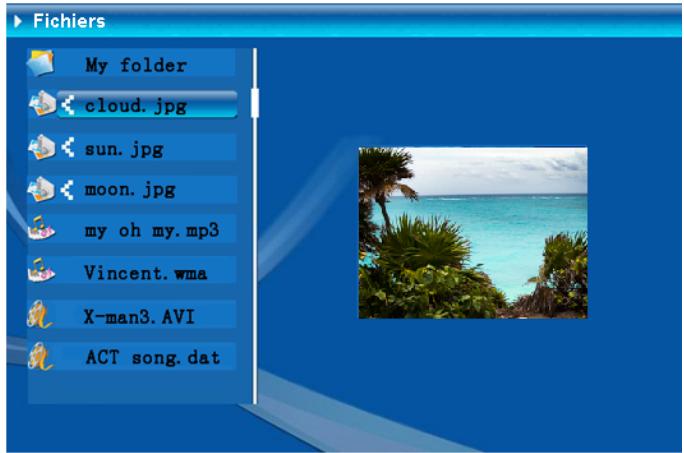

Sélectionner le motif d'administration des fichiers, la liste va présenter tous les équipements de stockage et les fichiers là dedans, et on peut consulter, copier, supprimer des fichiers etc. Appuyer le

Fichiers My folder cloud.jpg sun.jpg moon.jpg my oh my.mp3 Vincent.wma X-man3.AVI ACT song.dat

bouton d'Esc pour retourner à l'interface de sélection des fonctions.

- ▲▼ Choisir en déplacant le curseur,

appuyer Enter ou ▶ peut entrer dans le sous-répertoire.

• Appuyer le bouton d'Enter peut émettre le fichier choisi par le curseur.
• Appuyer Esc pour retourner au répertoire supérieur.

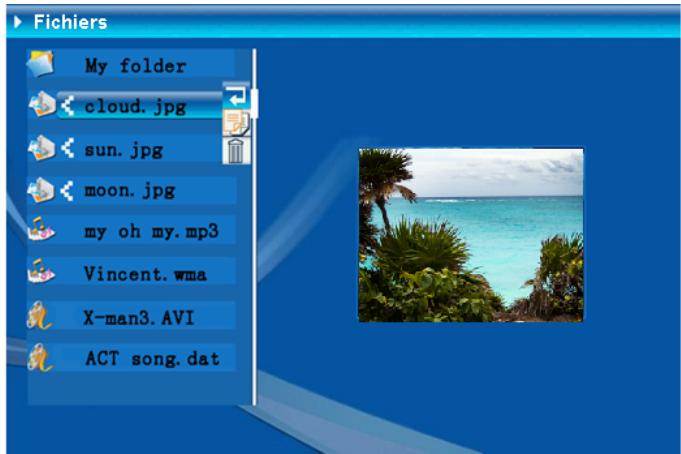

Fichiers My folder cloud.jpg sun.jpg moon.jpg my oh my.mp3 Vincent.wma X-man3.AVI ACT song.dat

A près choisi et marqué le fichier on peut le copier ou supprimer.

- ▲▼ Choisir en déplacant le curseur, appuyer le bouton ▶ , à gauche du fichier

apparaît le motif 📀,appuyer de nouveau

▶ peut annuler le choix.

- Appuyer ▲▼ en déplacant le curseur pour répéter le démarche ci-dessus, on peut marquer plusieurs fichiers.

Choisir le fichier et appuyer de long temps la touche d'Enter de l'unité centrale peut faire apparaître le menu d'opération.

Fichiers My folder cloud. jpg sun. jpg moon. jpg my oh my.mp3 Vincent. wma X-man3. AVI ACT song.dat

Supprimer un fichier

Supprimer Cloud. jpg finie valider

Appuyer le bouton ▲▼ en déplacant le

curseur sur le motif 📄, appuyer Enter pour confirmer, le fichier est supprimé

immédiatement, appuyer le bouton d'Esc pour retourner à l'interface d'administration des fichiers.

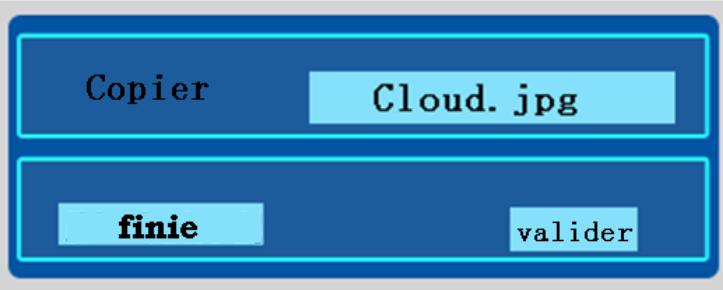

Copier un fichier

Après Sélectionner et marquer le fichier que l'on veut copier, appuyer le bouton ou Esc pour quitter ce répertoire, aller au répertoire de destination(on ne peut pas copier dans le même répertoire)et appuyer de long temps le bouton d'Enter et faire apparaître le menu d'opération.

Copier Cloud. jpg finie valider

Choisir le motif elect et appuyer le bouton d'Enter, le fichier est copié dans le répertoire de destination.

Attention: Si l'espace de stockage de la carte de mémoire que le répertoire de destination se situe n'est pas suffisante ou un fichier avec le même nom existe, on marque qu'il y a des erreurs, la copie n'arrive pas à réussir.

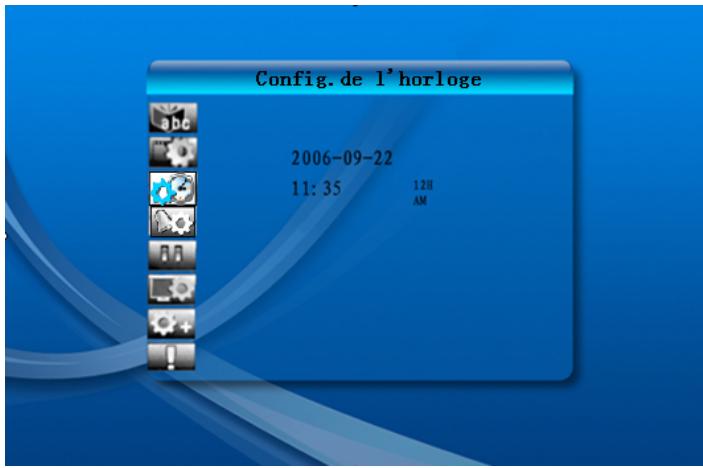

Installation

Dans l'interface de sélection desfonctions, choisir le motif

, appuyer le bouton d'Enter pour entrer dans l'interface d'installation du système.

Config. de l'horloge 2006-09-22 11:35 12H AM

• ▲▼:Déplacer les fichiers choisis ou sélectionner les paramètres.
• ▶: Entrer dans le fichier choisi.
• Enter: Entrer dans le fichier choisi /confirmer le choix.
  • Esc: Reculer au choix précédent.

	Config.de la langue	Anglais, Français, Espanol, Allemand, Italien
	Config.de l'image	Vitesse de lec. Des images	“Rapide” “Moyen” “Lent”
		Mode de lecture d'image	13 sortes de dispositives de l’effet spécial
	Config.de l’horloge	YYYY-MM-DD HH:MM,AM/PM ,12H/24H
	Config.de la sonnerie	YYYY-MM-DD HH:MM Sonn..1/2/3 Mode Jour./Fermer/1 fois
	Config.de démarrage	Calendrier/Photo/Musique/ Vidéo / Photo + Musique
	Config.de la vidéo	L’installation de luminosité,de contraste,de nuance.
	Config.par défaut	Config. predéfaut.
	Version	Consulter la version de l’ élasticiel présent.

Suggestion: Le système possède trois sonneries, on peut sélectionner la sonnerie par soi-même, stocker les musiques de MP3 au répertoire racine de mémoire de SME(NAND),les nommer respectement sonnerie1.MP3, sonnerie2.MP3, sonnerie3.MP3, choisir la sonnerie correspondante dans le système d'alarme et c'est fait.

Attention: Si vous choisissez de jouer automatiquement des images, des musiques, des films ou des images + des musiques quand vous ouvrez l'appareil, il faut assurer que la couche de répertoire que le fichier se situe ≤3, si le répertoire est trop profond on risque de ne pas arriver à chercher automatiquement des fichiers.

Connector avec des appareils extérieurs

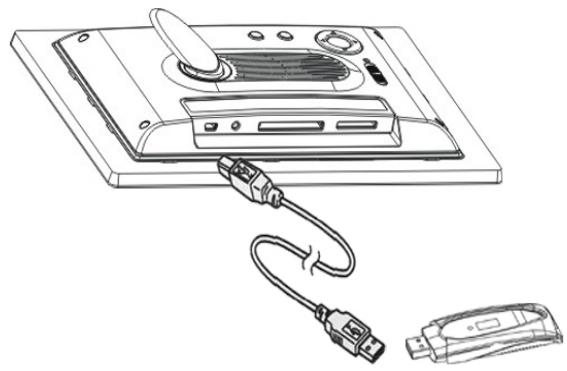

Connector avec une clé USB

On peut connecter des équipements d'USB(en mode d'USB Host) comme la clé USB, le joueur de MP3 à clé USB etc. avec l'appareil par le fil d'USB, quand l'appareil reconnaît l' équipement, le motif d'USB dans l'interface de sélection des cartes se brille, l'équipement nommé "UDISK" appraît dans la liste des fichiers.

• Brancher sur le secteur
• Connecter la clé avec l'appareil par le fil d'USB
• Choisir le motif de USB sur l'interface de sélection des cartes et entrer dans la clé USB La façon de jouer et de fonctionner est la même que celle pour la carte de mémoire.

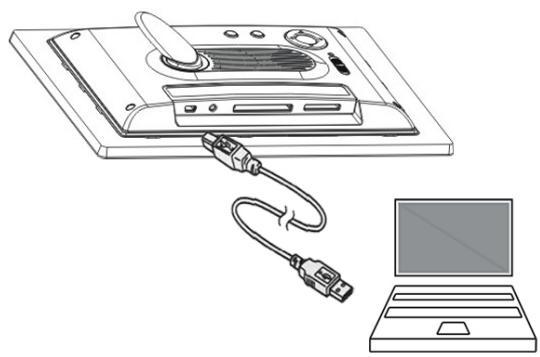

Connector avec un ordinateur

On peut connecter un ordinateur(en mode d'USB Slave) avec l'appareil par le fil d'USB,l'ordinateur peut administrer et opérer les cartes connectées avec le cadre de photo digital / le mémoire de SME.

• Brancher sur le secteur.
• Connecter l'ordinateur avec l'appareil par le fil d'USB.
• L'ordinateur va reconnaître automatiquement l'appareil, et on peut opérer après installer le conducteur.

Suggestion: Ce produit supporte le système de Win2000/XP/VISTA, quand on formate la carte de noire de SME, le système du fichier doit être FAT ou FAT32.

Attention:

1. Pour éviter l'accident causé par l'insuffisance de l'alimentation électrique du PC USB, veuillez joindre avec l'ordinateur après avoir assuré la bonne connexion avec la source électrique et bien ouvert l'appreil;
2. A cause de l'alimentation électrique des équipements du système, le courant électrique conducteur des équipements d'USB extérieurs (par exemple le disque dur portable) ne peut pas dépasser 500mA, veuillez donner la source électrique extérieurement s'il supérieur à 500mA.

Desembalaje
