MANUAL DE USUARIO MP 400 PEAVEY
Este símbolo tiene el propósito, de alertar al usuario de la presencia de “(voltaje) peligrosso” sin ais-lamiento dentro de la caja del producto y que pueda tener una magnitud suficiente como para constituir riesgo de descarga electrica.
Este*simbolo tiene el proposto de alertar al uso de la presencia de instrucones importantes sobre la operacion y mantenimiento en la informacion que viene con el producto.
PRECAUCION: Riesgo de descarga electrica iNO ABRIR!
PRECAUCION: Para disminuir el riesgo de descarga electrica, no abra la cubierta. No hay piezas utiles bajo.
Deje todo mantenimiento en manos del personalístico综合素质.
ADVERTENCIA: Para evitar descargas eletricas o peligro de incendio, nocede expuesto a la lluvia o humedad este aparato Antes de usar este aparato, lea más advertencias en la guía de operation.
MP™ 400 ESPECIFICACIONES
Mezcladora Amplificada
Gracias por su compra de la MP™ 400 de Peavey. La MP™ 400 es una mezcludora amplificada de quatre canales en un paquete increiblemente completo y compacto. Con solo las options más simples para una mezcludora de amplificacion, la MP™ 400 es fácil de operar y un lujo de poseer. Los componentes de semiconductores帮你an para crear estas excellentes calidadces de audio y el rendimiento que ha hecho de la series MP tan reconocida.
La MP 400 amplifica quatre canales discretos, cada uno con entradas de alta y baja impedancia, control de contorno de ecualizacion de Frequencias agudas, y controles de revert y nivel. La seccion maestra offre un ecualizador de tres bandas, controles de Nivel y de Reverb, calidas main de 1 / 4" y salidas de revert/bauxiliar, entrada de auxiliar y entrada de control remoto.
La",[3]La,[4]La,[5]La,[6]La,[7]La,[8]La,[9]La,[10]La,[11]La,[12]La,[13]La,[14]La,[15]La,[16]La,[17]La,[18]La,[19]La,[20]La,[21]La,[22]La,[23]La,[24]La,[25]La,[26]La,[27]La,[28]La,[29]La,[30]La,[31]La,[32]La,[33]La,[34]La,[35]La,[36]La,[37]La,[38]La,[39]La,[40]La,[41]La,[42]La,[43]La,[44]La,[45]La,[46]La,[47]La,[48]La,[49]La,[50]La,[51]La,[52]La,[53]La,[54]La,[55]La,[56]La,[57]La,[58]La,[59]La,[60]La,[61]La,[62]La,[63]La,[64]La,[65]La,[66]La,[67]La,[68]La,[69]La,[70]La,[71]La,[72]La,[73]La,[74]La,[75]La,[76]La,[77]La,[78]La,[79]La,[80]La,[81]La,[82]La,[83]La,[84]La,[85]La,[86]La,[87]La,[88]La,[89]La,[90]La,[91]La,[92]La,[93]La,[94]La,[95]La,[96]La,[97]La.[98] La[99] La[100]
CHARACTERÍSTICAS
- Cuatro canales totales de entrada
Control de Reverb en cada canal - Ecualizador de contorno de Frequencias aqduras en cada canal
- Entradas de 1/4" y XLR en cada canal de entrada
Salida Principal de 1/4"
Salida de aux/reverb de 1/4" - Entrada de Aux de 1/4"
- Conector de 1/4" para control remoto de cancelación de reverb
- Ecualizador Maestro de tres bandas
- Controles Maestros de reverb y nivel
- Amplificador de poder de 80 W
PODER
Esta sección describe la forma correcta de alimentar el MP 400 de energia de CA. Para mantener tu seguridad y la del MP 400, por favor presta atencion a todas las precauiones.
PANEL TRASERO

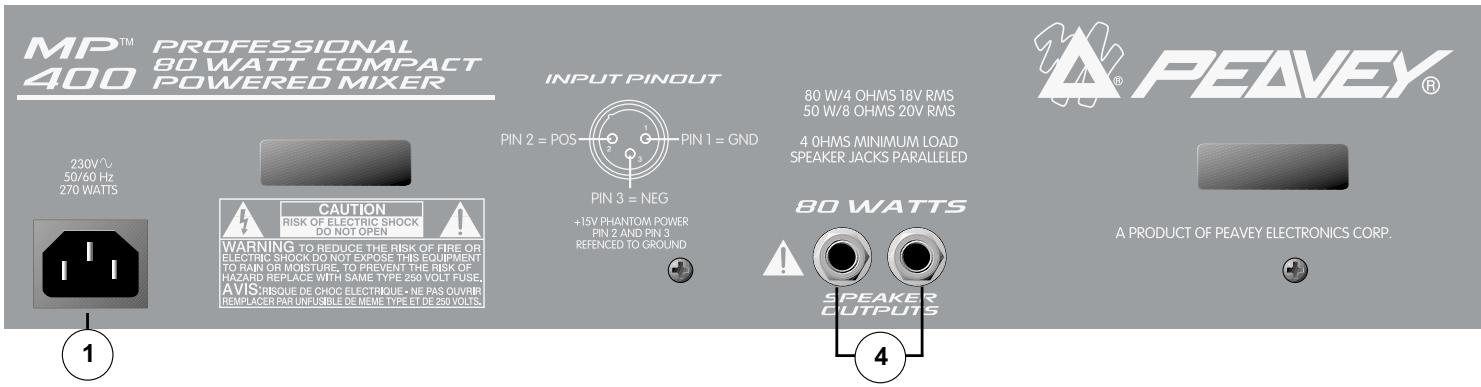

1. CONECTOR DE PODER IEC
Con el interruptor de poder (2) en la posicion OFF (apagado), conecta el cable de poder al conector antes de conectarlo al enchufe de la pared. Siempre asegurate que las practicas de aterrizaje correctas son lluvadas a cabo. El equipo可以选择 sufrir daños si se usa el voltaje equivocado (vermarca de voltaje en la unidad). Nunca cortes o dobles la agua de tierra del cable de poder.
- INTERRUPTOR DE PODER (ver diagrama de panel frontal en lasuma pagea) Para encender la unidad este interruptoriene que estar en la posicfon ON (encendido)
- LED DE PODER
Se ilumina cuando launidad está recubiendo poder de CA.
CONEXIONES DE BOCINAS
Esta sección te ayudará a localizar las dos salidas para bocinas del MP 400.
CUIDADO: NUNCA PERMITAS QUE LA IMPEDANCIA TOTAL DE LAS BOCINAS CAIGA DEBAJO DE LA IMPEDANCIA MINIMA DE 4 OHMIOS
- SALIDAS DE BOCINAS
Se proveen dos connectores de 1/4" en paralelo para poder la connexion de bocinas. La impedancia minima de las bocinas debe ser (minimo) 4 ohmios.

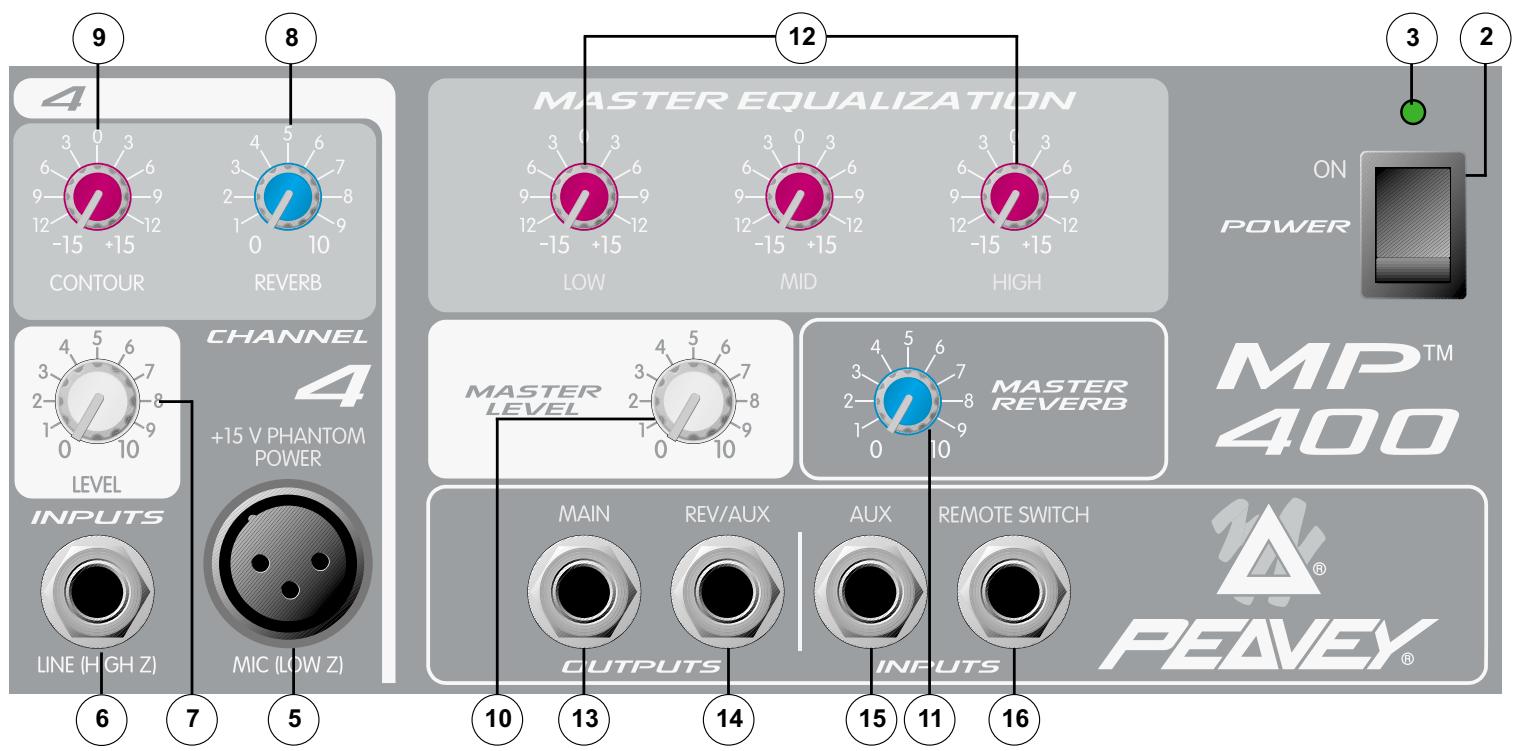

CHARACTERISTICAS DE LOS CANALES (CANALES 1-4)
La?sigaune seccion cubre los canales 1-4.Cada uno de these canales de entrada es identico.
5. ENTRADA DE MICRO (LOW Z)
Entrada XLR balanceada optimizada para un micrófono u另一边 fuente de bajo impedancia. La aguja 2 es la entrada positiva. Este conector cuenta con phantom power de + 15V en las agujas 2 y 3 constantemente (la aguja 1 es la referencia de tierra).
CUIDADO: DADO QUE ESTAS ENTRADAS TIENEN PHANTOM POWER, SOLO CONNECTA MICROS U OTROS PRODUCTOS CON UNA SALIDA BALANCEADA PARA PREVENIR DANOS. POR FAVOR VERIFICA CON EL INSTRUCTIVO DEL PRODUCTO.
6. ENTRADA DE LINEA (HIGH Z)
Entrada balanceada de 1/4" que accepta fuentes de nivel de linea con plug de 1/4" (TS). Las dos entradas (XLR y 1/4") no peuvent ser usadas simultaneamente.
7. NIVEL
Ajusta el nivel de cada canal independiente en la mezcla.
8. REVERB
Ajusta el nivel de revertir interno para el canal y debe ser uso en conjunto son el control maestro de nivel de revert. Es post ganancia y sera afectado por el control de nivel (7). El control de Reverb/Aux también能看出 determinar el nivel de senal enviado a la Salida de Efectos (14).
9. CONTORNO
Un control de tono del tipo shelving altera las Frequencias agudas hasta + / - 15 dB a 10 kHz. Ha sido disnado para quitar ruido o añadir brillo a la señal,dependiendo de la calidad de la fuente.
CHARACTERISTICAS MAESTRAS
10. CONTROL DE NIVEL MAESTRO
Controla el nivel de volumen del sistema.
11. CONTROL DE REVERB MAESTRO
Controla la cantidad de revert que sera eschuchada en la mezcla principal.
12. ECUALIZACION MAESTRA
Provee 15 dB de ecualización en cada centro de Frequencia. El incremento de una Frequencia se hace moviendo la perilla de la Frequencia arriba del valor '0'. El recorte de una Frequencia se hace moviendo la perilla de la Frequencia abajo del valor '0'. La",[siguiente lista describe la frequencia central de cada perilla.
Grave - tipo shelving - 80 Hz
Medio – tipo pico - 1 kHz
Agudo – tipo shelving - 10 kHz
NOTA DE OPERATION: Este ecualizador ha sido Diseño paraproveer ecualización de sala, control de retroalimentación, y control del tono del sistema. NingunaCNTidad de Cambios peutecorregir la curva de una bocina de mala calidad. Siempre comienza con los controlleds en el valor '0' y tratate de no hacer recortes muy drásticos en las bandas, ya que este limitaré el rango dinámico del sistema.
13. SALIDA MAIN
Salida de 1/4" no balanceada que pueda ser usada como fuente para un sistema de amplificadores/bocinas externo,另一边 consola o una grabadora.
14. SALIDA DE REVERB / AUX
El conectar algo a esta salute mono (TS) de 1/4" te permitteda la utilizacion de procesadores de efectos externos. Para regresar la seals de las unidades externas, usa la entrada de Aux (15). Simplemente bajo el nivel maestro del reverb interno si deseas.
15. ENTRADA DE AUX
Usa esta entrada mono de 1 / 4'' (TS) para insertarbral de nivel de linea a la mezcla maestra.Estaanaluede originar enuna variedadde fuentes incluyendo instrumentos, preamplificadores, procesadores de efectos externos (14), y hasta una submezcladora adicular.
16 ENTRADA DE PEDAL DE REVERB
Este se provee para conectar el pedal de control optional (5100). Este pedal es uso para activar/desactivar el reverb.
MP™ 400 SPEZIFKATIONEN
NOTA: Todas las espécificaciones son tíicas a menos que se indique lo contrario.
0 dBV = 1 Voltio RMS
0 dBu = .778 Voltios RMS
Todas estas specifications son anotadas a nivel nominal de salute (0 dBV), a menos que se indique lo contrario.
Todas las medidas son con un rango de banda de 20 Hz a 20 kHz a menos que se indique lo contrario.
Todo los ajustes de controlles son nominales (50% de rotación) a menos que se indique lo contrario.
CANAL
Ruido de Entrada Equivalente
Ganancia maxima de -116 dBV @ 40 dB
Respuesta de Frecuencias:
(A calidas de bocinas)
Distorsión: @ (1 kHz):
Menos de .009%
Impedancia de Entrada
Low Z Bal. 2K ohmios
Entrada de Micro de 1/4" 22K ohmios
Eq de Canales:
EQ de Contorno:
Ganancia Maxima de Canal:
Low Z = 50 dB
Línea = 19 dB
Nivel de Entrada Nominal:
Low Z = -30 dB
Linea = 0 dB
Nivel de Entrada Minimo:
Low Z = -50 dB
Linea = -19 dB
Nivel de Entrada Maximo:
Low Z=-11 dB
Linea = +28 dB
Phantom Power:
+15 VDC
MASTER:
Ganancia
Main: = 10 dB (variable)
EQ Agudo:
Impedancia de Salida:
Main: = 100 ohmios
Effectos: = 100 ohmios
Ruido de Salida:
Residuo: -95
(Nivel Maestro Abajo)
Bus: -93
(Master Nominal, Todos lo canales abajo, Reverb abajo)
Nominal: -78
(Todos los controlles Nominales, Entrada de Low Z
Terminada 150 Ohmios)
Razón Ruido Señal:
Entrada de Micro calidad de bocina (>80dB)
Respuesta de Frecuencias: 20 Hz a 20 kHz
RANGO DINAMICO DEL SISTEMA:
95 dB
SECCION DEL AMPLIFICADOR:
Respuesta de Frecuencias:
+0, -3 dB, 30 Hz a 28 kHz @ Poder Medido
PODER MEDIDO Y CAPACIDAD:
80 W RMS a 4 ohmios
55 W RMS a 8 ohmios
THD menos de .5% en entrada de micro y salute de bocina a 1 kHz de poder medido, Impedancia minima de bocinas: 4 ohmios.
Requisitos de Poder:
150W @ 100V, 120V, 230 VAC 50/60 Hz.
