BEDIENUNGSANLEITUNG MP 400 PEAVEY

Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu konnen.

Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen.

VORSICHT: Risiko — Elektrischer Schlag! Nicht öffnen!

VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung enfernen. Es befinden sich keine Teile darin, die vom Anwender repariert werden konnten. Reparaturen nur von qualifiziertem Fachpersonal durchfuhren halten.

ACKTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte these Gerät nicht dem Regen oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitunglesen.

ENGLISH

MP™ 400

Powered Mixer

Danke, daß Sie sich für den Peavey MP™ 400 entschieden haben! Der MP™ 400 ist ein 4-Kanal Power-Mixer, der in einem erstaunlich kleinen Gehäuse untergebracht ist. Ausgestattet nur mit den nötigsten Anforderungen an einen Power-Mixer, ist der MP 400 kinderleicht in der Bedienung und bereitet seinem Besitzer die reinste Freude. Hochwertige Halbleiterkomponenten verhelfen dem MP 400 zu seinen exzellenten Klangwerten und seiner Zuverlösigkeit, die die MP Serie Mischpulte so besteht gemacht haben.

Der MP 400 wartet mit 4 diskret-aufgebauten Kanänen auf; jeder mit 2 Eingängen (high- / low-Impedanz), einem Contour Equalizer für die Höhen, Reverb und Lautsärke-Regler. Die Master-Sektion ist mit einem 3-Band Equalizer, Master Level und Reverb Reglern, 1/4" Reverb- und Aux - Ausgängen, Aux-Eingang und einem Fußschalter-Eingang ausgestattet.

Die folgende Bedienungsanleitung erklärt die Austattungsmerkmale des MP 400 und deren Bedienung. In den Zeichnungen finden Sie die einzelnen Sektionen und deren Bedienelemnte anhand der Nummern. Im Laufe der Bedienungsanleitung verweisen wir Sie auf weitere Bedienhinweise, die im Zusammenhang stehen. Sie finden diese auch anhand des Numerierungssystems. Fangen wir mit der Aufzahlung der wichtigsten Austattungsmerkmale des MP 400 an.

ÜBERSICHT:

4 volle Eingangsgkanäle
- Reverb-Regler in jedem Kanalzug
- Contour Equalizer für die Höhen in jedem Kanalzug
1/4" Klinke und XLR Eingänge in jedem Kanalzug
1/4" Klinke Main Ausgang
1/4" Klinke Aux/Reverb Ausgang
1/4" Klinke Aux Eingang
1/4" Klinke Fußschalter-Eingang zum Ein-/Ausschalten des Reverbs
3-Band Equalizer in der Mastersektion
- Master Level- und Reverb Regler
80W Endstufe

POWER

Dieser Abschnitt beschreibt den richtigen Anschluß Ihres MP 400 an eine Wechselstrom-Spannungsquelle. Um ihre und die Sicherheit Ihres MP 400 zu gewährleisten, achten Sieitte auf die Warnhinweise.

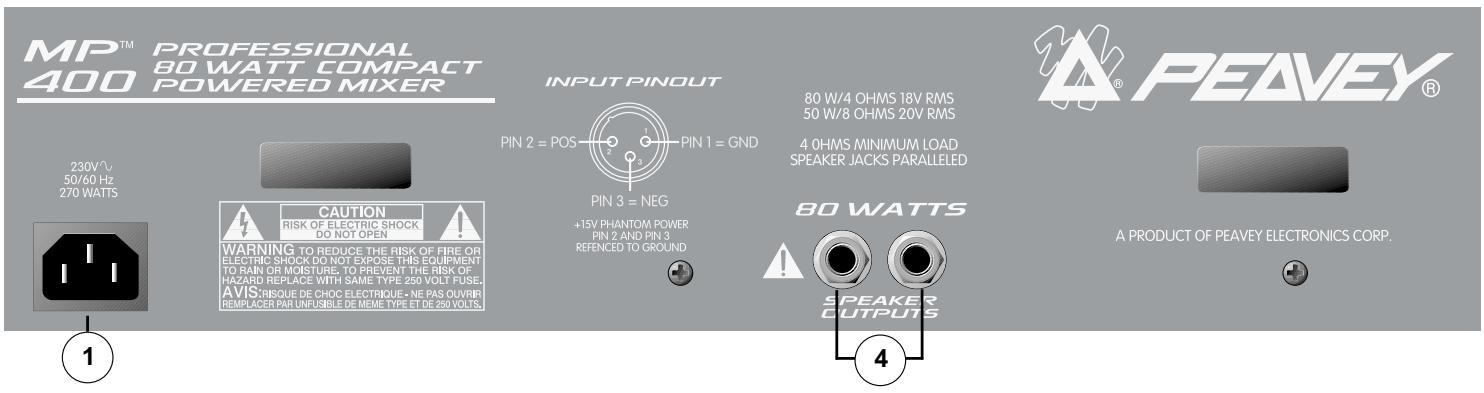

GERÄTERÜCKSEITE

1. EURO-NETZBUCHSE

2. N ETZSCHALTER (Siehe Frontskizze auf der nachsten Seite)

Stecken Sie das Netzkabel bei ausgeschalteten Gerät (Netzschalter(#2) in der Aus (0) Position) in das Gerät, bevor Sie es mit einer Steckdose verbinden. Stellen Sie sicher, daß die richtige Erdung gewährleistet ist. Legen Sie eine falsche Netzspannung an, besteht die Gefahr, dass das Gerät beschädigt wird (beachten Sie die Spannungsangabe an dem Gerät). Entfernen Sie keinesfalls den Erdungspol des Netzsteckers.

Bringen Sie den Schalter in die „EIN" Stellung, um das Gerät einzuschalten.

3. POWER LED (Siehe Frontskizze auf der{nachsten Seite)

Leuchtet, wenn das Gerät mit Strom versorgt wird

LAUTSPRECHERANSCHLUSSE

Dieser Abschnitt wird Ihnen darauf helfen die Klinkenbuchsen für den Anschluß der Laufsprecher an der Rückseite Ihres MP 400 zu finden.

Warning: Achten Sie darauf, daß die Gesamtimpedanz der angeschlossenen Laufsprecher niemals unter 4 Ohm fällt.

4. LAUTSPRECHERAUSGÄNGE

Zwei parallel-geschaltete 1/4" Klinken sind zum einfacheren Anschluß, am Ausgang der Endstufe angebracht. Die minimale Impedanz (Mindestlast) beträgt 4 Ohm.

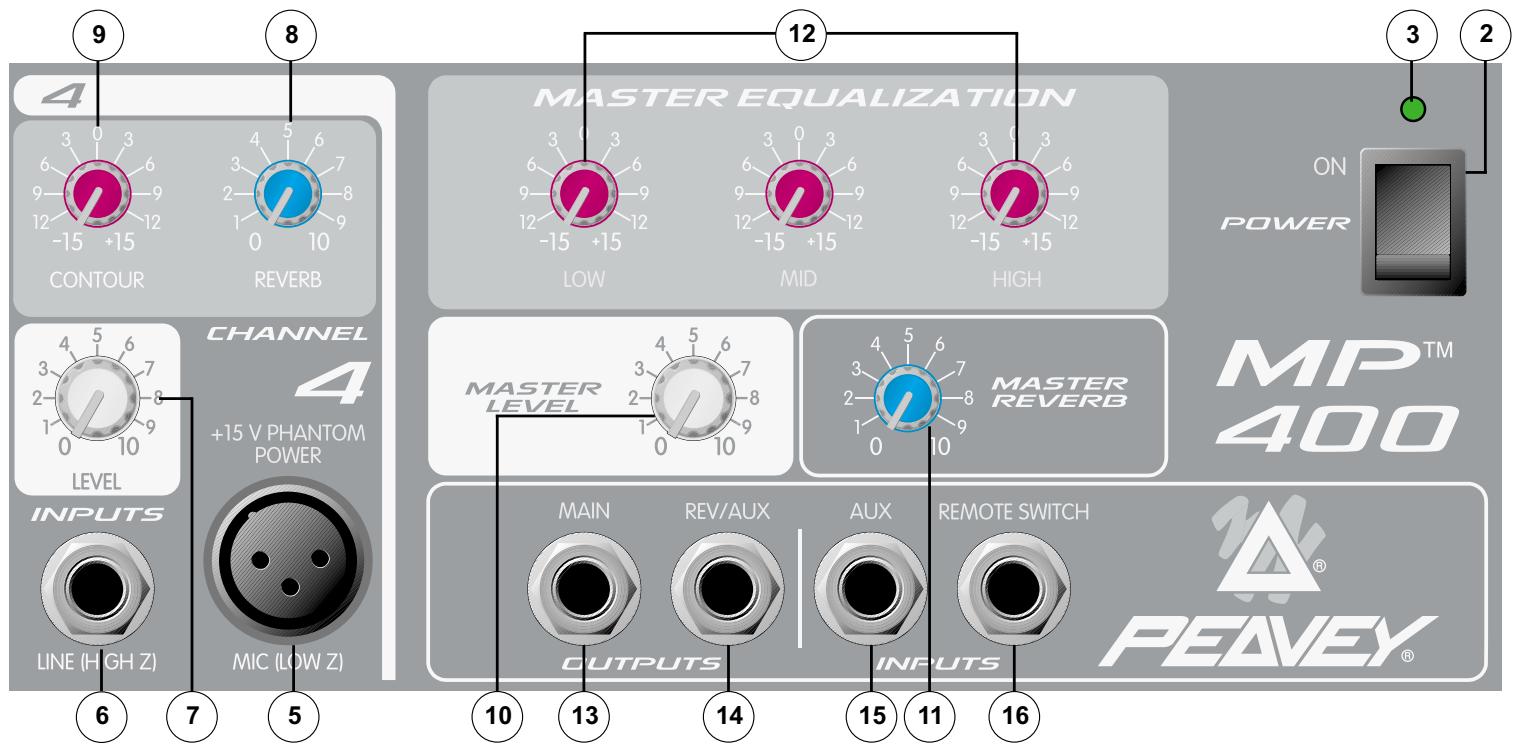

KANALAUSTATTUNG (KANÄLE 1-4)

Der folgende Abschnitt beschreibt die Kanäle 1-4. Diese Eingangskanäle sind identisch.

5. MIC (LOW Z) INPUT

Symmetrische XLR-Eingang zum Anschluß niederohmiger Mikrofone oder anderer niederohmiger Signalquellen. Pin 2 ist der Pluspol. Diese Eingang wird immer mit +15V Phantomspeisung zwischen Pin 2 und 3 versorgt (Pin 1 ist Masse).

WARNING: DA DIESE NIEDEROHMIGEN EINGänge IMMER MIT PHANTONSPANNUNG VERSORGT WERDEN, SCHLIESSEB SIE BITTE NUR MIKROPHONE ODER GERÄTE MIT SYMMETRISCHEN AUSGÄNGEN AN, UM SCHÄDEN ZU VERMEIDEN. FALLS SIE SICH NICT SICHER SIND, LESEN SIE BITTE DIE GEBRAUCHSANWEISUNG DES JEWEILIGEN GERÄTS.

6. Line (HIGH Z) Input

Unsymmetrische 1/4" Klinkeneingang für hochpegelige Signalquellen mit 1/4"
Klinkenausgängen. Die beiden Eingänge (XLR und Klinke) können nicht gleichzeitig benutzt werden.

7. LEVEL

Regelt die individuelle Lautstärke des Kanals in der Mischung.

8. REVERB

Regelt den Hallanteil des eingebauten Hallgeräts für den Canal und muss mit dem Master-Reverb-Regler benutzt werden. Das Originalsignal wird nach dem Levelregler (7) abgegriffen und wird davon von diesen beeinflüst. Der Reverb/Aux Regler bestimmt außerdem den Pegel, der zum Effekt-Ausgang geschickt wird (14).

9. CONTOUR

Ein Shelving-EQ regelt die Höhen bei 10kHz um ± 15 dB. Er ist so ausgelegt, daß er Störgeräusahe absenknt, oder das Signal „brillanter" macht, je nach Qualität der Quelle.

MASTER BEREICH

10. MASTER LEVEL CONTROL

Regelt die Gesamtlautstärke des Systems

11. MASTER REVERB CONTROL

Regelt den Hallanteil der Gesamtmischung

12. MASTER EQ

Regelt um ± 15 dB im Bereich der Center-Frequency. Eine Anhebung des entsprechenden Frequenzbereichs wird durch Drehung des entsprechenden Reglers über die „0"-Position bewirkt. Eine Absenkung des entsprechenden Frequenzbereichs wird durch Drehung des entsprechenden Reglers unter die „0"-Position bewirkt. Die folgende Tabelle beschriebt jeder EQ-Regler und dessen Center-Frequency.

HINWEIS: Der Equalizer ist für den Ausgleich des Raumklangs, die Unterrückung von Rückkopplungen sowie die Beeinflussung des Gesamtklangs ausgelegt. Hein noch so starker Einsatz des Equalizers kann den Frequenzgang eines schlechten Laufsprechers ausgleichen. Bei der Klangeinstellung sollen den Sie immer von der „0"-Position ausgehen. Drehen Sie möglichst nicht in extreme Positionen, da übermäßige Absenkung die Dynamik des Systems begrenzt.

13. MAIN OUTPUT

Unsymmetrische 1/4" Klinkenausgänge, deren Signal auch zur Speisung externer Verstärker/Lautsprecher, anderer Mischpulte oder Kassettenrecorder dienen kann.

14. REVERB/AUX OUTPUT

"Dieser 1/4" Klinkenausgang (Mono) dient zur Speisung externer Effektgeräte.

Nutzen Sie den Aux-Eingang (15), um das Signal des Effektgeräts in das Mischpult zu führen. Drehen Sie einfach den Reverb Master Regler ganz zu, um das eingebaute Hallgerät zu unterträcken.

15. AUX INPUT

Mono 1/4"Klinkeneingang zum einspielen eines Line-Signals in die Gesamtmischung. Diese Signal kann verschiedene Quellen haben, einschließlich eines Instrumenten/Mikrophon Vorverständerkers, Externer Effektgeräte (s. #14) oder gar eines zusätzlichen Sub-Mixer. Diese Eingang umgeht den Hall und kann über den Master-EQ und Level geregelt werden.

16. REVERB FOOTSWITCH

Klinkenbuchse zum Anschluß eines optionalen Fußschalters (5100), der das eingebaute Effektgerät ein- oder ausschaltet.

Hinweis: Alle technischen Daten sind typisch, sofern nicht anders angegeben.

0 dBV = 1 Volt RMS

0 dBu = 0,778 Volt RMS

Alle Daten beziehen sich auf die Nennausgangsleistung (0 dBV), sofern nicht anders angegeben.

Alle Messungen erfolgen über die gesamte Bandbreite von 20 Hz bis 20 kHz, sofern nicht anders angegeben.

Alle Regler auf Nennstellung (Mittelstellung), sofern nicht anders angegeben.

KANAL:

Äquivalentes Eingangsrauschen

-116 dBV bei 40 dB Maximum Gain

Frequenzgang:

(An den Lautsprecherausgängen)

±3 dB 20Hz - 20 kHz

Verzerrung bei 1 kHz:

weniger als 0,009%

Eingangsimpedanz:

XLR Symmetrischer Eingang : 2 kOhm

1/4" Klinken Eingang : 22 kOhm

KANAL EQ:

Contour EQ:

±15 dB bei 10 kHz

Abweichung in Mittelstellung ± 2 dB

Nennpegel im Kanal:

Line = 0 dB

Low Z = 30 dB

Maximalpegel im Kanal:

Low Z = 50 dB

Line = 19 dB

Eingangs-Nennpegel:

Low Z = -30 dB

Line = 0 dB

Minimale Eingangsempfindlichkeit:

Low Z = -50 dB

Line = -19 dB

Maximaler Eingangspegel:

Low Z = -11 dB

Line + 28 dB

Phantomspeisung:

+15 VDC

MASTER:

Main Gain:

10 dB (regelbar)

High EQ:

±15 dB bei 12 kHz

Abweichung in Mittelstellung ± 2 dB

Mid EQ:

±15 dB bei 1 kHz

Abweichung in Mittelstellung ± 2 dB

Low EQ:

±15 dB bei 60 Hz

Abweichung in Mittelstellung ± 2 dB

Maximaler Ausgangspegel:

Main: = +18 dBV (8,0 V RMS)

Effects: = +18 dBV (8,0V RMS)

Nominal Headroom:

Main: = 18 dB

Effects = 18 dB

Ausgangsimpedanz:

Main: = 100 Ohm

Effects: = 100 Ohm

Ausgangsrauschen:

Residual: -95 dB

(Master-Regler zu)

Bus: -93 dB

(Master-Regler 0dB, Kanalregler voll gegen den Uhrzeigersinn,

Reverb Level zu)

Nominal: -78dB

(Alle Regler auf 0, Low Z-Eingang mit 150 Ohm

Abschlusswiderstand)

Gerauschspannungsabstand:

Mikrophoneingang an Lautsprecherausgang (>80dB)

Frequenzgang: 20 Hz - 20 kHz

DYNAMIKBEREICH (GESAMT):

95 dB

ENDSTUFE:

Frequenzgang:

+0, -3 dB, 30 Hz - 28 kHz bei Nominalleistung

LEISTUNGSAUFNAHME:

80 W RMS an 4 Ohm

55 W RMS an 8 Ohm

THD wereniger als >0,5% Mikrophoneingang zu

Lautsprecherausgang bei 1 kHz / Nominalleistung

Loutsprecher-Impedanz: min. 4 Ohm

Strombedarf:

150W bei 100v, 120V, 230V AC 50/60 Hz
